Жидкостное охлаждение: Thermaltake Aquarious II против Data Cooler DWC-A01

Thermaltake Aquarious II

Компания Thermaltake разработала систему водяного охлаждения Aquarious II для использования в своих корпусах Xaser II и Xaser III. Поэтому сегодня Thermaltake предлагает покупателям корпуса Xaser II и Xaser III с уже установленной системой охлаждения Aquarious II. Но так как среди компьютерных энтузиастов полно тех, кто по каким-то причинам не может купить корпуса Xaser II и Xaser III или уже купил их, но без водяного охлаждения, то Thermaltake, возможно, примет решение так же продавать Aquarious II отдельно, в Retail поставке. Такой набор для водяного охлаждения процессора можно будет установить практически в любой компьютерный корпус формата ATX или MicroATX, так что любой начинающий оверклокер сможет применить водяное охлаждение и на своём компьютере.

Система водяного охлаждения Thermaltake Aquarious II поставляется в небольшой красочной картонной коробке, на которой в левом верхнем углу в качестве рекламы указан уровень шума системы - 29 дБ, что по сегодняшним меркам очень мало для системы охлаждения процессора.

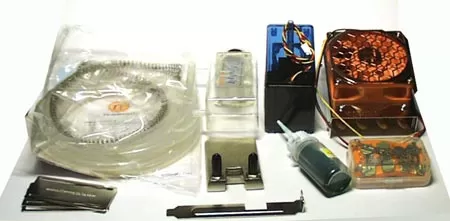

Система Aquarious II поставляется, как и большинство подобных водяных кулеров, в разобранном виде. Пользователь должен сам собрать её и установить в компьютер. В комплект поставки входят:

• Водяная помпа
• Теплообменник (радиатор)
• Резервуар для воды
• Ватерблок

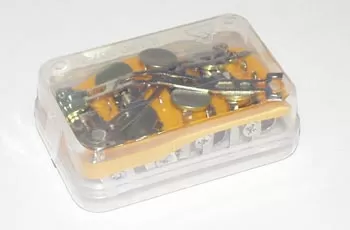

• Набор для крепления ватерблока на различные процессоры
• Набор для крепления Aquarious II в корпус
• Одна длинная нейлоновая трубка
• Комплект пружин для установки в трубки
• Заглушка в слот ATX корпуса

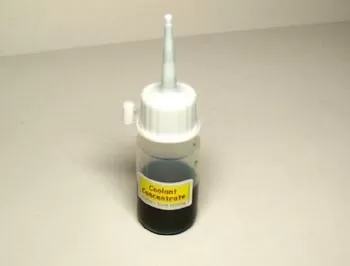

• Флакончик с жидкостью (что-то типа концентрированного тосола)
• Пластиковый пинцет
• Инструкция по установке на английском языке

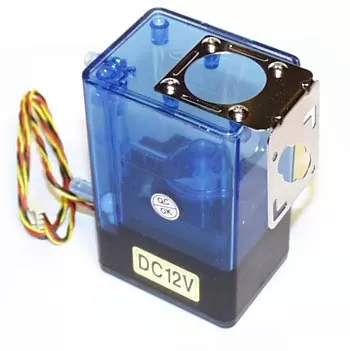

Давайте посмотрим на каждый компонент системы по отдельности. Начнём, наверное, с водяной помпы. Так как Aquarious II представляет собой компактную систему водяного охлаждения, то здесь водяная помпа установлена внутри небольшого резервуара для воды и вытащить её оттуда нельзя. Такое решение весьма распространено в простых системах водяного охлаждения, с которыми пользователю не придётся возиться часами, чтобы установить её в компьютер. Вот основные характеристики помпы:

Помпа имеет автоматическую регулировку частоты вращения ротора в зависимости от температуры воды. Так как одним из основных факторов, определяющих производительность системы водяного охлаждения, является количество литров воды, перекачанных через весь контур системы, то температурная регулировка производительности помпы здесь будет очень кстати. Во-первых, существует заблуждение, что системы водяного охлаждения работают бесшумно. Они действительно очень тихие в работе в сравнении с воздушными кулерами, но их так же можно услышать, особенно работу помпы. Так что компания Thermaltake позаботилась о том, чтобы не раздражать пользователя лишним шумом, если его не требуется. Помпа подключается к материнской плате, как обычный вентилятор. Это даёт возможность мониторить частоту вращения её ротора и использовать сигнализацию на плате. Однако, есть и негативная сторона вопроса. Если в случае с Senfu WaterCooler мы имели дело с помпой, которая перекачивала 700 литров воды в час, то здесь производительность помпы в 7 раз ниже. Да, уровень немного не тот, конечно же.

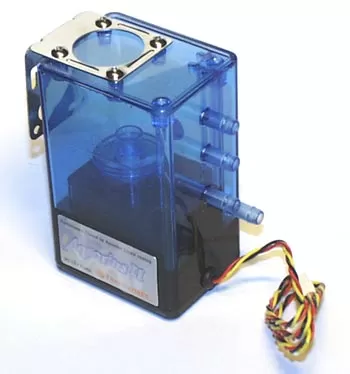

Резервуар, в котором находится помпа, сделан из синего прозрачного пластика. Внутри резервуара установлен яркий светодиод, которым помпа подсвечивается изнутри. Thermaltake устанавливает Aquarious II в корпуса Xaser II и Xaser III, имеющие окно в боковой стенке, так что лишнее свечение там никогда не помешает. Так же внутри этого резервуара имеются белые пластиковые шарики, которые крутятся, помпа работает и через неё идёт вода. Глядя на них, можно судить, всё ли хорошо работает.

К резервуару с помпой подводятся аж четыре трубки - больше, чем обычно (обычно, к помпе подводятся лишь две трубки). Контур Thermaltake Aquarious II не совсем последовательный. То есть, вода движется помпой к ватерблоку, оттуда - к большому теплообменнику, а из него - обратно в помпу. Но к помпе так же параллельно подходят две трубки от дополнительного резервуара с водой, через который поток, может быть, и не проходит, но через него можно доливать воду в систему и судить о её количестве в контуре.

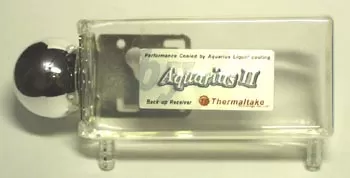

Сам по себе резервуар для воды должен устанавливаться снаружи корпуса. Вообще, компания Thermaltake заявляет, что резервуар для воды не является необходимым элементом контура и пользователь, который не желает устанавливать что-то снаружи компьютера, может обойтись и без него, только в этом случае Thermaltake рекомендует ежемесячно проверять уровень воды в помпе Aquarious II и если он дойдёт до отметки "Low", добавить немного жидкости в контур (правда, без резервуара сделать это будет не так просто, как с ним). Резервуар ставится выше всех остальных элементов корпуса, чтобы в него не стекала вода, к примеру, из ватерблока. Объём данного резервуара не указан, но по моим предположениям, он составляет где-то 200 мл. Резервуар имеет пробку с резьбой, через которую и происходит доливка охлаждающей жидкости. Так как резервуар для воды расположен снаружи корпуса, а помпа - внутри, то трубки с водой должны как-то выходить изнутри корпуса наружу. Для этого в комплекте к Aquarious II идёт заглужка в PCI слот корпуса с отверстием для водопроводных трубок. В общем-то, я рекомендую резервуар для воды всё-таки использовать.

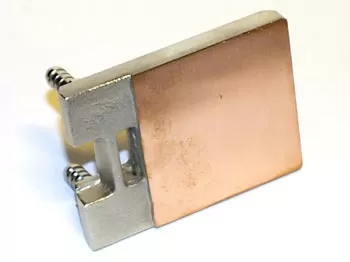

Ватерблок так же является очень важным элементом в водяном контуре и без него, в отличие от резервуара для воды, никак не обойдёшься. В комплекте к системе водяного охлаждения Aquarious II поставляется полностью медный ватерблок, разработанный компанией Thermaltake. Он имеет несколько особенностей, отличающих его от аналогов. Прежде всего, данный ватерблок может устанавливаться на процессоры AMD Athlon XP / Duron, Intel Pentium III / Celeron, Intel Pentium 4 / Celeron (socket 478) и AMD Athlon 64. Это делает Aquarious II универсальным продуктом, который останется в компьютере даже после многочисленных апгрейдов.

В большинстве ватерблоков такого типа одна из трубок (та, к которой подводится холодная вода) расположена в центре корпуса, прямо над ядром процессора. Здесь же обе трубки расположены сбоку именно из-за универсального крепления на все процессоры. А на фотографии мы можем видеть рисунок лабиринта для воды в ватерблоке. Подобный лабиринт сделан для того, чтобы увеличить путь воды в ватерблоке, что улучшит охлаждение процессора.

Ватерблок имеет размеры 70x50x12 мм и вес 266 грамм. При установке на платформу Socket A/370, используется обычная стальная скоба (которая, кстати, поставляется в разобранном виде и собирать её нужно строго по инструкции), прижимающая ватерблок к процессору. А при установке на Pentium 4 и AMD Athlon 64, ватерблок прижимается специальной H-образной пластиной, которая крепится к материнской плате.

Теплообменник, или проще говоря, радиатор для воды, так же представляет большой интерес, поскольку именно в нём подогретая процессором вода охлаждается до приемлемой температуры. Чем больше будет радиатор теплообменника, чем длиннее в нём будет путь воды и чем мощнее будет на нём вентилятор, тем лучше.

Характеристики радиатора
Материал трубок радиатора	Медь
Материал пластин радиатора	Медь
Размеры радиатора, мм	86x130x89
Размеры вентилятора, мм	80x80x25
Потребляемая мощность, Вт	1.68
Частота вращения ротора, об/мин	2400
Производительность, CFM	38.4
Уровень шума, дБ	22
Подвеска	Шариковые подшипники
Масса без воды, г	410
Подключение	Трёхконтактный Molex коннектор
Наработка на отказ, часов	50 000

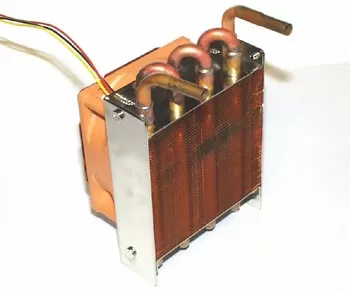

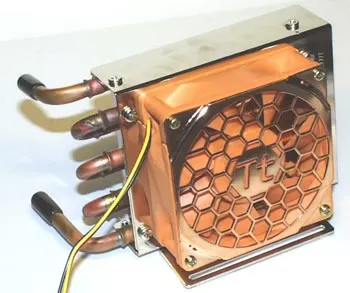

Через радиатор проходят восемь медных трубок, на которые очень плотно насажены медные пластинки. Площадь поверхности данного радиатора очень большая, но всё же меньше, чем в более мощных системах водяного охлаждения. На радиаторе установлен всего один вентилятор, закрытый сверху защитной решёткой.

Вентилятор так же, как и помпа, подключается к материнской плате трёхконтактным Molex коннектором. Но данный вентилятор не имеет никакой регулировки скорости вращения лопастей пропеллера, хотя возможно, ему это и не нужно - работает он очень тихо. Сам радиатор имеет стальной корпус, предохраняющий медные рёбра от повреждения.

В комплекте к Aquarious II поставляется одна длинная силиконовая трубка и пять 50 мм пружин. Пружины помещаются внутрь трубки и защищают таким образом её от перегибов. Конечно же, пружины уменьшают давление и скорость воды внутри трубок, но в случае, если пружины не используются, трубки могут перегнуться и вообще остановить поток воды. Так что лучше, конечно же, пружинки использовать.

Инсталляция

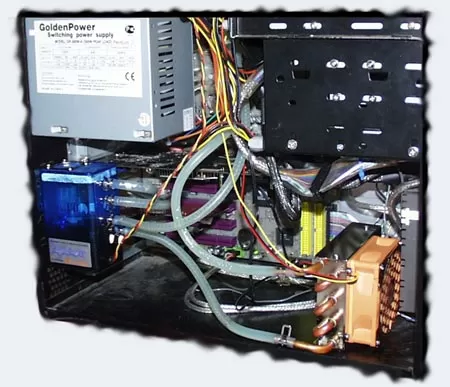

Установка системы охлаждения Aquarious II у меня заняла где-то час времени. Вообще, при инсталляции я настоятельно рекомендую каждый свой шаг сверять с инструкцией, поскольку там процесс установки очень подробно расписан, а неверный шаг может привести к нежелательным последствиям. От длинной силиконовой трубки придётся отрезать части необходимой длинны. Пружинки так же придётся укорачивать бокорезами или растягивать. Закрепление трубок происходит с помощью очень удобных стальных хомутиков, которые надеваются без использования подручных инструментов.

Для установки Aquarious II корпус не придётся сверлить, так как крепление происходит маленькими магнитиками, которые очень крепко удерживают все компоненты на стенках корпуса. В случае, если вы используете алюминиевый корпус, вам придётся наклеить на него специальные стальные пластины, так же поставляющиеся в комплекте с системой. После установки Aquarious II в неё заливается вода, в которую рекомендуется добавить концентрат (что-то типа тосола), поставляющийся вместе с системой. Добавлять его стоит в пропорции 1:10.

Очень жаль, что Thermaltake не вложила в коробочку переходники с трёхконтактных Molex разъёмов на четырёхконтактные PCPlug, поскольку Aquarious требует два свободных Molex коннектора на материнской плате и с этим могут возникнуть проблемы. Ну, в общем-то, это не существенный недостаток.

После инсталляции и заполнения системы водой, надо её протестировать на предмет наличия течей. А вот как это сделать, не включая компьютер? В общем-то, можно поступить просто: я подключил систему к работающему блоку питания, когда в корпусе компьютера не было ничего - даже материнской платы, и так погонял её в течение нескольких часов. Когда стало ясно, что вода нигде не подтекает, в корпус было поставлено всё имеющееся железо и на процессор водрузился ватерблок. Глубоко вздохнув, скрестив пальцы на удачу, включаем компьютер - всё работает, причём очень тихо...
