Жидкостное охлаждение: Thermaltake Aquarious II против Data Cooler DWC-A01

DataCooler (Titan) DWC-A01

Для своей системы водяного охлаждения компания Titan будет использовать новый брэнд - DataCooler. В нашей лаборатории данная система оказалась ещё в декабре 2002 года, но тогда её судьба была ещё не определена из-за странных показателей производительности. Компания Titan решила не экспортировать систему водяного охлаждения в Европу и Россию, а оставить её на азиатском рынке. Но теперь аналогичные системы водяного охлаждения будет производить и компания EverCool, а кроме того, такие системы под маркой DataCooler начали появляться и в России. Вообще, Titan DWC-A01 представляет собой интереснейший концепт - систему водяного охлаждения, которая устанавливается проще и быстрее любой другой. Пользователю не придётся соединять трубки, искать место под радиатор в корпусе - всё уже сделано до него. С момента, как вы решите поставить DWC-A01 в компьютер до того времени, как будет подано напряжение на процессор, охлаждаемый этой системой, пройдёт не более двадцати минут (при наличии опыта, конечно).

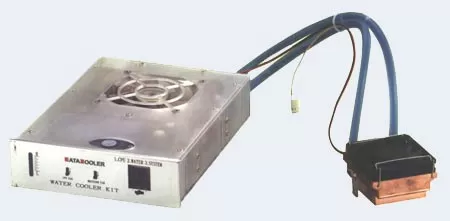

Система водяного охлаждения Titan Data Cooler DWC-A01

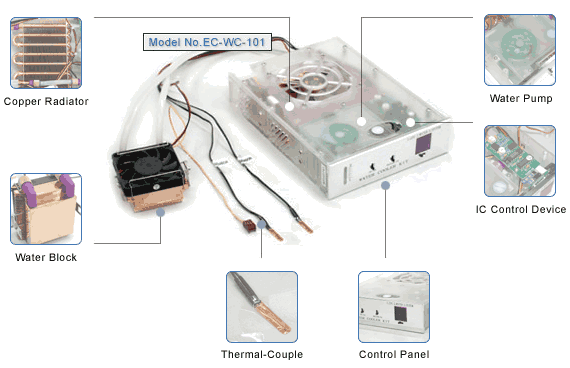

Система водяного охлаждения EverCool EC-WC-101

Система водяного охлаждения DataCooler DWC-A01 поставляется в большой пенопластовой коробке, в которой кроме самого агрегата находится инструкция по инсталляции, шурупичики для установки модуля в корпус, крепление для установки ватерблока на различные процессоры и пакетик с термопастой.

Основные компоненты системы водяного охлаждения: резервуар для воды, помпа и радиатор с вентилятором уместились в одном корпусе, имеющим размеры привода CD-ROM. Наружу из этого корпуса выходят лишь две трубки, по которым вода движется к ватерблоку. Вот так компании Titan удалось не просто объединить компоненты системы водяного охлаждения в общий корпус, но и полностью изменить наше представление о ватеркулинге, как таковом. Это почти что Plug&Play, только я бы назвал эту систему Plug&Overclock. Ну да не будем торопиться с выводами, а лучше посмотрим на неё чуть внимательнее.

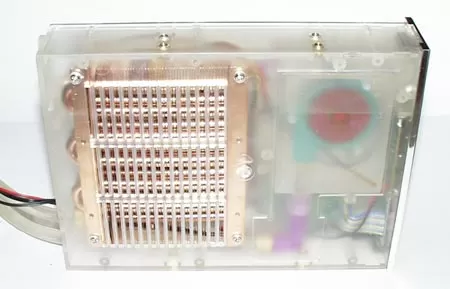

Перед нами основной модуль кулера Data Cooler DWC-A01. Сквозь полупрозрачный пластик мы можем видеть медный радиатор, занимающий значительную часть модуля, справа от него установлен резервуар с водой, в котором размещается погружная помпа. Между собой они соединены пластиковыми трубками. Сбоку на модуле имеются отверстия для крепления его в корпус так же, как и привода CD-ROM. На нижней стенке модуля под радиатором имеется решётка, сквозь которую воздух, проходящий сквозь радиатор от вентилятора, выходит наружу. Рекомендуется, чтобы сверху и снизу от модуля не было установлено закрытых устройств типа CD-ROM или закрытого кулера для винчестера. Будет лучше, если сверху и снизу будут установлены кулеры для HDD типа Hardcano 2.

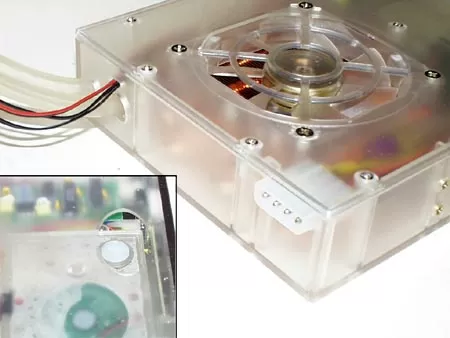

Сверху на модуле Data Cooler DWC-A01 установлен вентилятор, охлаждающий радиатор с водой. Он так же, как и весь модуль, сделан из полупрозрачного пластика. Справа от вентилятора в верхней стенке модуля имеется отверстие, через которое пользователь может откручивать пробку в резервуаре для воды с помпой и пополнять или менять охлаждающую жидкость в случае необходимости. Так же на фотографии вы можете видеть разъём PC-Plug, от которого питается вся система водяного охлаждения.

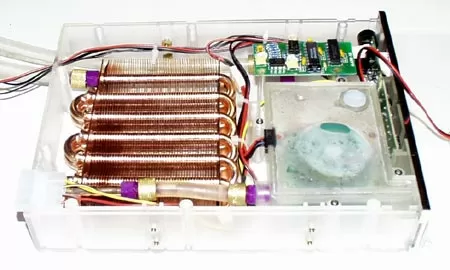

Если снять крышку с модуля, то мы получим доступ к его содержимому. Здесь, помимо медного радиатора, мы видим резервуар для воды с помпой и маленький блок электроники. Да, DWC-A01 имеет свой блок электроники. Этот блок отвечает за управление и мониторинг системы. Как было сказано выше, данная система водяного охлаждения имеет целых три термосенсора, три термопары. Две из них являются внешними, они выходят из общего модуля на двух парах проводков и могут быть установлены в любом месте компьютера - хоть на процессоре, хоть на видеокарте. Сенсоры подписаны как "CPU" и "System". Третий сенсор установлен внутри резервуара для воды и измеряет температуру охлаждающей жидкости. На табло водяной системы охлаждения имеется цифровой индикатор, который переключается вручную, чтобы отражать показания того или иного сенсора. В

В DWC-A01 встроена сигнализация высокой температуры, здесь установлен динамик, который будет пищать, если на одном из сенсоров будет достигнута критическая температура. Сигнализация, срабатывает при 72 градусах Цельсия на датчике CPU, 60 градусах воды или температуре на системном термосенсоре. В случае превышения температуры, срабатывает сигнализация и начинает пищать динамик.

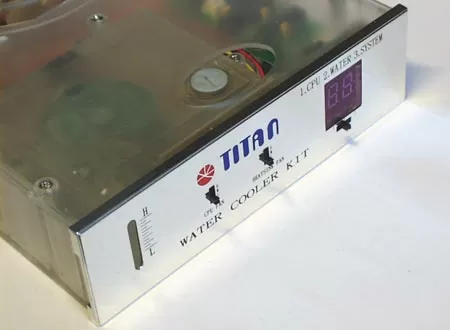

На лицевой панели мы видим целых три переключателя. Один из них регулирует скорость вращения вентилятора на радиаторе, а второй - на ватерблоке. Слева имеется окошко, сквозь которое можно видеть уровень воды в резервуаре. Чтобы он лучше был виден, вода внутри резервуара подсвечивается ярким светодиодом. Обратите внимание, что на лицевой панели DWC-A01 красуется логотип Titan, так как наша система - инженерный образец. В тех же системах, которые появятся в продаже в России, будут иметь логотипы Data Cooler, в случае, если они производства Titan или EverCool, в случае если эта система будет продаваться компанией EverCool.

На мой взгляд, конструкция кулера Data Cooler DWC-A01 не совсем удачна. Дело в том, что как вы поняли, вентилятор, охлаждающий радиатор для воды, забирает воздух изнутри корпуса и внутрь же его и выбрасывает. А в подавляющем большинстве корпусов для компьютеров пятидюймовые отсеки для CD-ROM расположены в верхней части корпуса, где по законам физики, собирается самый горячий воздух. После прохода сквозь радиатор, этот воздух подогревается поднимается вверх, откуда снова засасывается вентилятором в радиатор и так по кругу. Поэтому я рекомендую для лучшего охлаждения устанавливать сверху DWC-A01 какой-нибудь кулер для винчестера с вентиляторами, типа Thermaltake Hardcano 2. Можно установить его и снизу, если сверху нет места. В любом случае, я рекомендую, чтобы ни сверху ни снизу от модуля DWC-A01 было по одному свободному пятидюймовому отсеку.

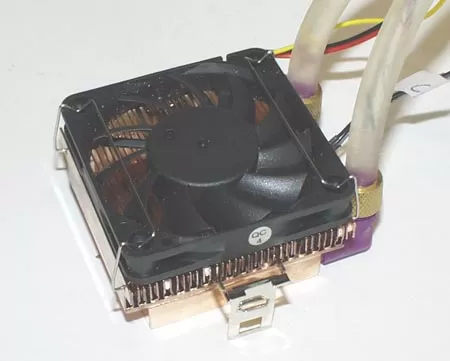

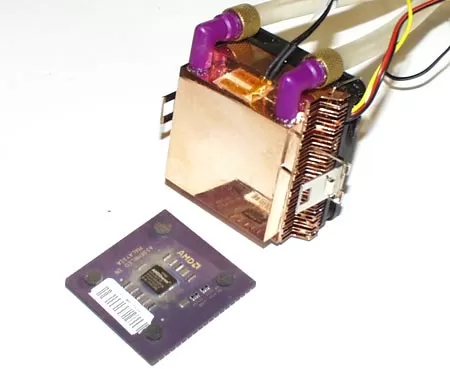

Ватерблок системы водяного охлаждения имеет форму обычного воздушного кулера. На сам ватерблок, медный параллелепипед, внутри которого движется вода, напаян медный радиатор, на который сверху установлен небольшой вентилятор.

Основание ватерблока отшлифовано до зеркального блеска. Внутри ватерблока контур воды имеет семь изгибов. Честно говоря, я скептически отношусь к ватерблокам такого типа. Они мне напоминают самолёт с реактивным и винтовым двигателями. Что-то здесь лишнее: либо вода, либо вентилятор. Хотя, возможно что и нет. Вентилятор подключается к самому модулю DWC-A01, но из него выходит один сигнальный проводок с Molex коннектором, благодаря которому при подключении к материнской плате имеется возможность мониторить частоту вращения лопастей вентилятора.

Инсталляция

Инсталляция системы водяного охлаждения проста до невозможности. Сначала в свободный 5.25" отсек устанавливаем основной модуль, потом на процессор ставим ватерблок, как обычный кулер. Осталось лишь подключить питание к водяной системе охлаждения и Molex коннектор вентилятора к материнской плате. Всё, система готова к использованию. Перед длительным использованием я рекомендую протестировать систему водяного охлаждения так же, как и любую другую систему, несмотря на то, что собрана DWC-A01 была собрана специалистами на заводе.

В отличие от Aquarious II, система DWC-A01 не имеет автоматический контроль производительности в зависимости от температуры процессора или воды. Зато в любое время одним движением руки можно переключать скорость вращения одного из двух вентиляторов или переключать режим термометра. Вообще, концепт данной системы настолько интересен, что некоторые производители собираются использовать модуль аналогичный Data Cooler для охлаждения видеокарты. По имеющейся у нас информации, компания Gainward На базе подобного концепта будет выпускать набор для водяного охлаждения высокопроизводительных видеокарт.

Очень интересно, посмотрим, какой из концептов лучше - классический от Thermaltake или компактный от Titan.
