Внутри X-Box

Введение

16 ноября 2001 года корпорация Microsoft выпустила свою первую игровую приставку X-Box. Надо сказать, что ещё ни одну приставку в мире не ждали так сильно, как X-Box. Её спецификации постоянно менялись, а Microsoft старалась до последнего момента держать в тайне информацию о консоли. И вот X-Box вышел. Можно сказать, что выпуском этой консоли Microsoft открыла новую эру игровых приставок, которые со всей серьёзностью можно называть PC-based консоли. Почему? Да потому что, как мы сейчас убедимся, эта приставка очень сильно приближена к персональному компьютеру.

Заявленные характеристики ещё раз говорят о том, что это почти персональный компьютер. Всем знакомые имена - nVidia и Intel. Давайте посчитаем стоимость персонального компьютера с аналогичной конфигурацией.

Процессор Pentium III с кулером - 118$. Материнских плат на nForce под Pentium III нет, поэтому возьмём любую другую материнскую плату. Если сэкономить, то можно взять и плату ECS P6IPAT за 74$. Теперь память. Если вы будете покупать 64 Мб сейчас, то остаётся только догадываться, что подумает о вас продавец, но всё же отдать за неё 8.5$ вам придётся. Винчестер ёмкостью 8Гб от Seagate будет стоить порядка 63$. Видеокарта с такой частотой - это, как минимум, GeForce2 Ultra. Сейчас эти видеокарты уже редкость, поэтому сойдёмся и на GeForce2 Pro с 32 Мб памяти (есть и такие) от китайских производителей всего за 87$. Корпус берём самый дешёвый - за 17$. Остаётся только DVD-ROM, который можно взять долларов эдак за 65-70. Посчитаем, что у нас получилось - 432.5 доллара. Но компьютеру ещё нужен монитор, клавиатура и мышь. Конечно, можно было бы сэкономить на DVD-ROM, поставить видеокарту на GF2MX-400, а процессор заменить на Celeron. Но пока что становится ясно, что настоящая выгода - в X-Box.

Разборка

Без каких-либо промедлений кладём на стол приставку X-Box, и приготавливаемся к разборке. Разборка X-Box приведёт к потере гарантии, но любопытство берёт верх.

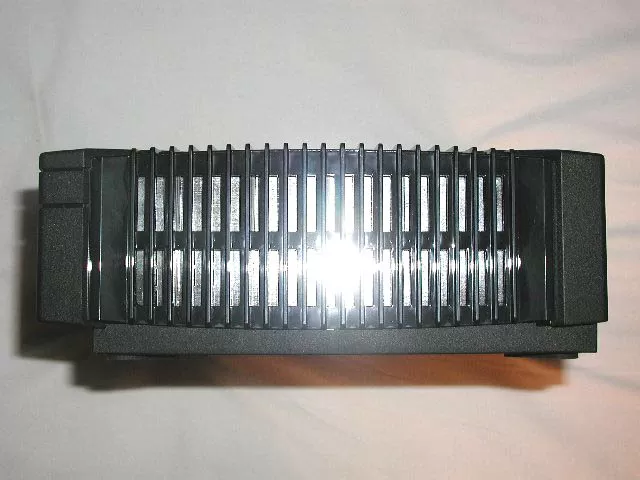

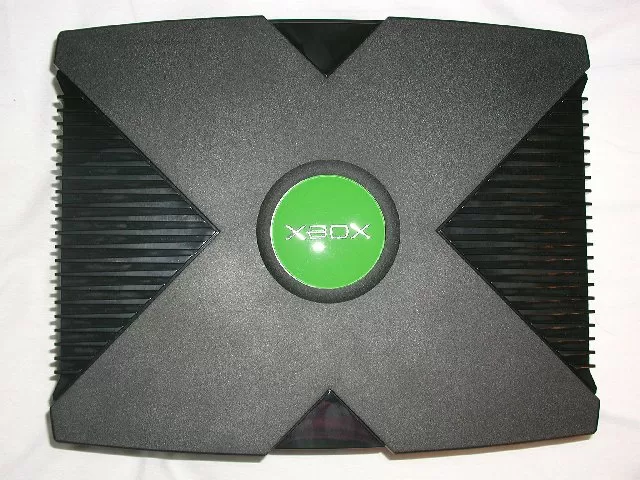

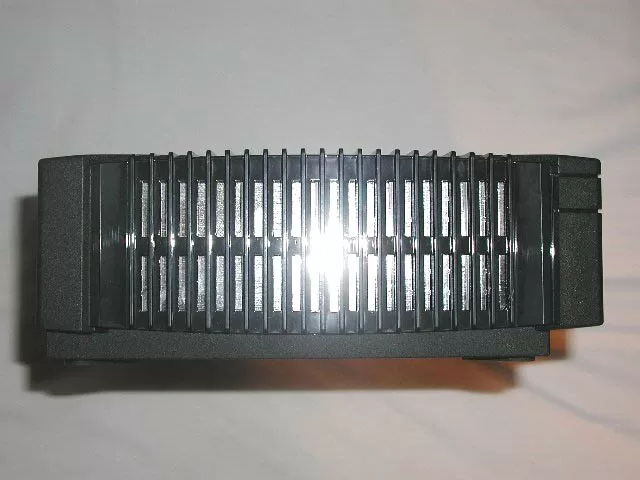

Посмотрите, как выглядит эта самая консоль с разных сторон.

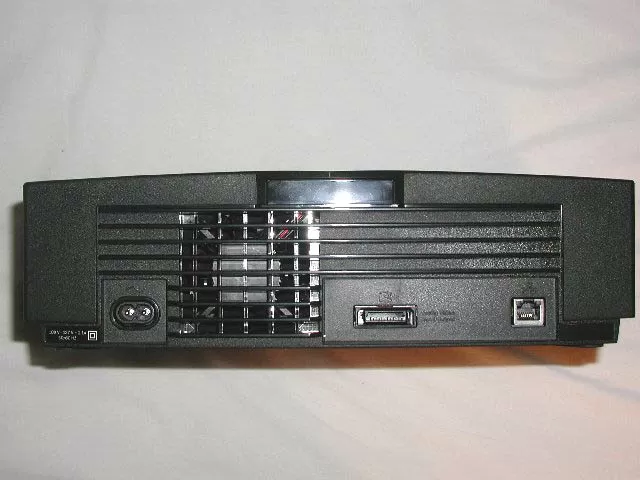

Из этих фотографий мы видим порты для подключения джойстиков, сетевой порт и порт для подключения каких-то дополнительных устройств. Смотрим дальше.

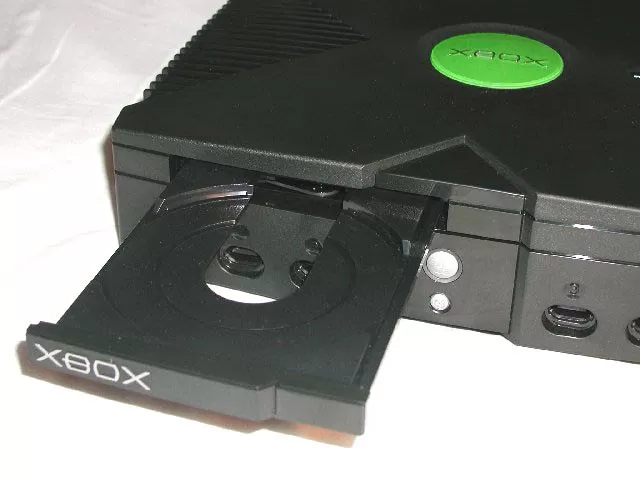

Тарелка DVD-ROM имеет чёрный цвет, а спереди она повторяет форму корпуса консоли. Со стороны Microsoft правильным шагом было написать X-Box именно на тарелке DVD-ROM. Скорость выброса и загрузки тарелки такая же, как и у большинства обычных DVD-ROM. Всё равно со временем она разносится и увеличится.

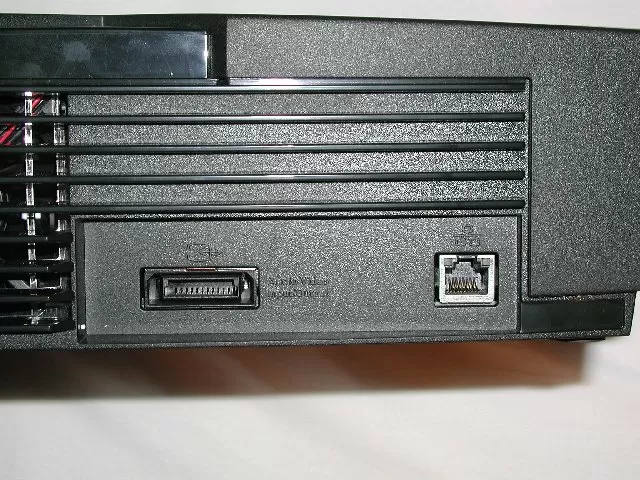

А вот на этой фотографии и виден сетевой порт и порт для подключения какого-то ещё устройства.

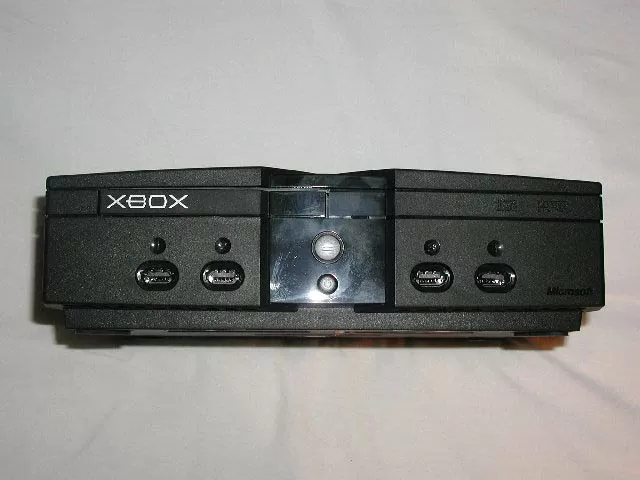

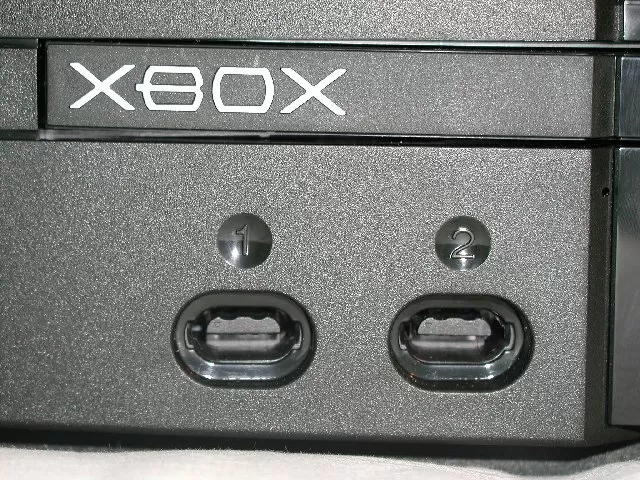

Перед нами два порта для подключения джойстиков. Всего к X-Box можно подключить до четырёх манипуляторов. Сами порты имеют оригинальную форму, но по сути это знакомый нам всем USB 1.1 со всеми свойствами USB.

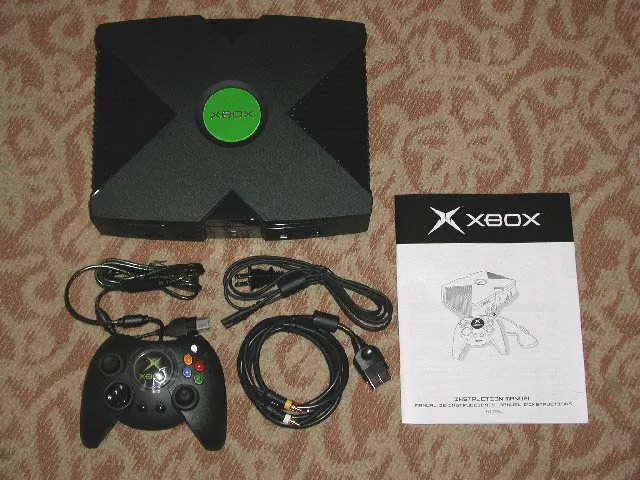

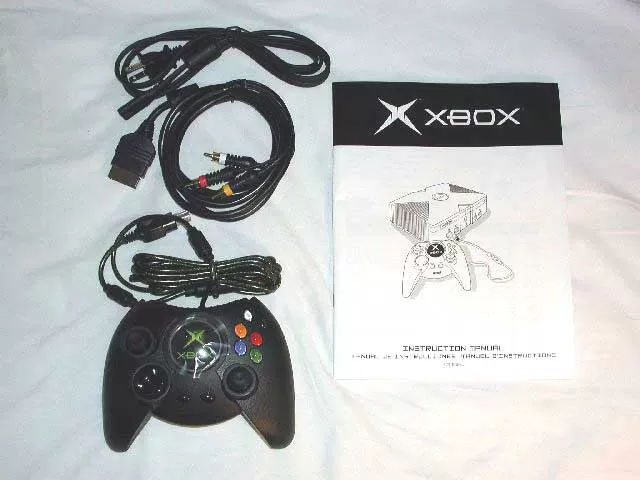

В комплекте с приставкой поставляется джойстик, инструкция по установке X-Box, кабель питания и кабель для подключения к телевизору.

Ну что же, давайте заглянем внутрь приставки.

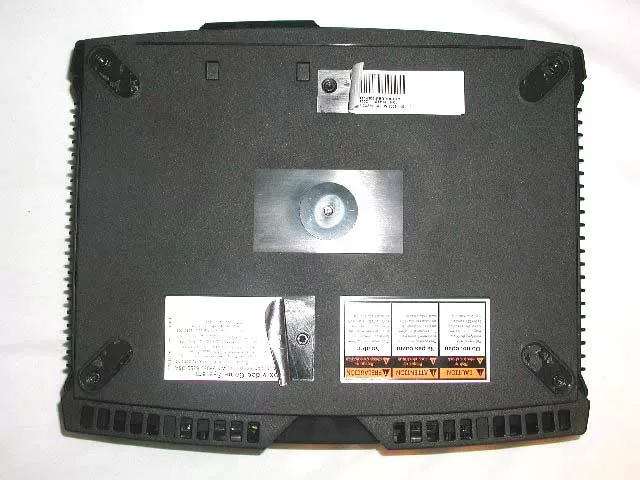

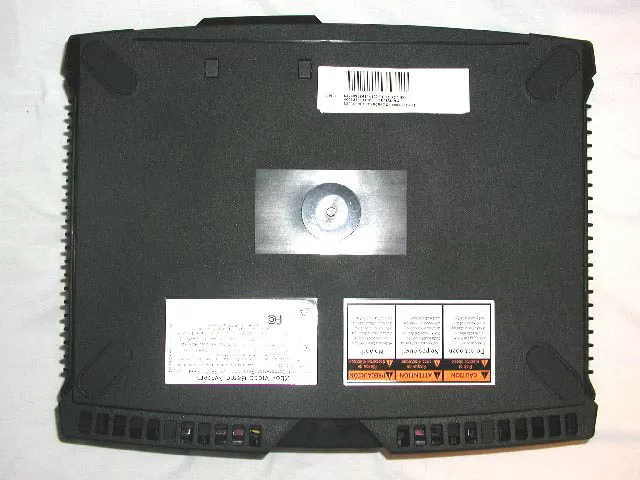

Для этого нам придётся оторвать две наклеечки на нижней стороне, что означает потерю гарантии на консоль.

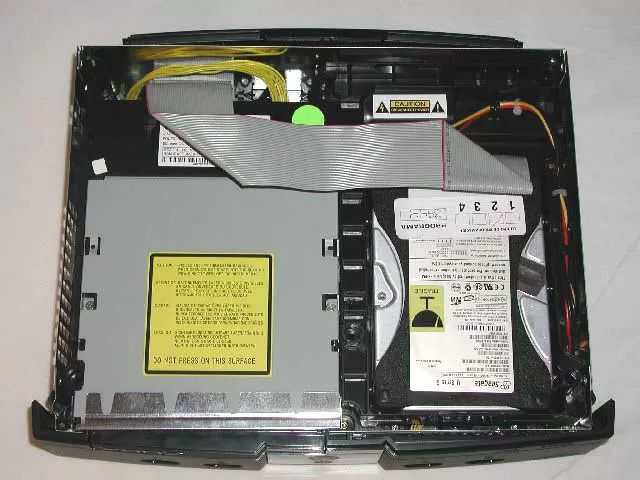

Крышка снимается легко, и перед нами открывается содержимое консоли. Первое впечатление: всё это похоже на хороший брэндовый компьютер во Flex-ATX корпусе, который на поверку оказывается обычным PC. Что поделать, налицо такие разные, - эти компьютеры все одинаковые внутри. Перед нами возникают жёсткий диск и DVD-ROM. Давайте посмотрим внимательнее на них.

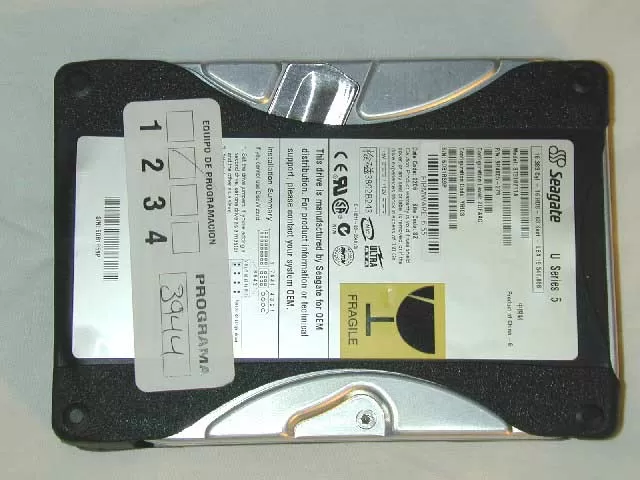

Винчестер, используемый в X-Box - это 3.5" Seagate ST310211A ёмкостью 10 Гб с частотой вращения дисков 5400 об/мин и интерфейсом ATA-100. Джамперы на винчестере установлены на "Cable Select" - автоматическое определение режима работы.

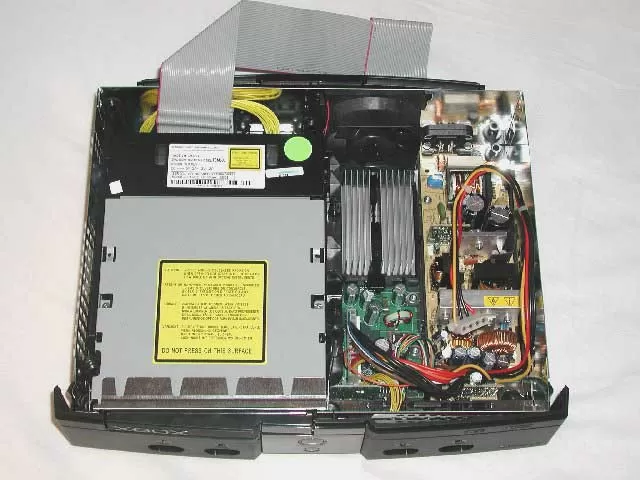

Без винчестера внутри приставки нашему взору открываются открытый блок питания и пассивный радиатор процессора. Стоит полагать, что тепло от блока питания не влияет на работу жёсткого диска.

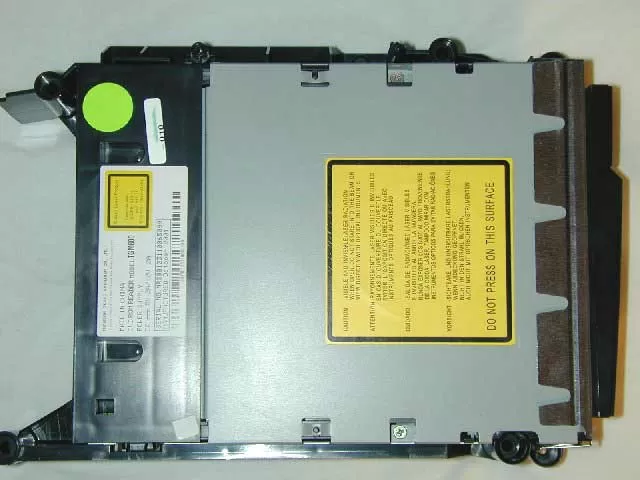

DVD-ROM имеет скорость чтения дисков 5x. Это уже довольно старый по своим характеристикам привод, но, наверное именно потому что в X-Box использованы не самые новые модели комплектующих, её цена столь невысока.

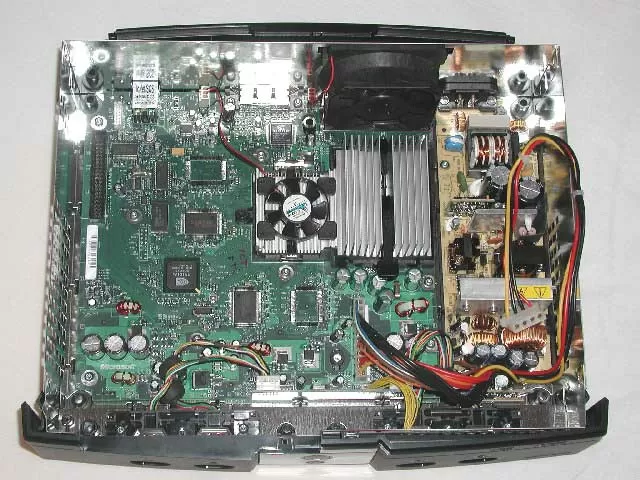

Без DVD-ROM и винчестера мы видим всю электронику консоли. Как видно, ни одной карты расширения нет. Всё интегрировано на материнской плате.

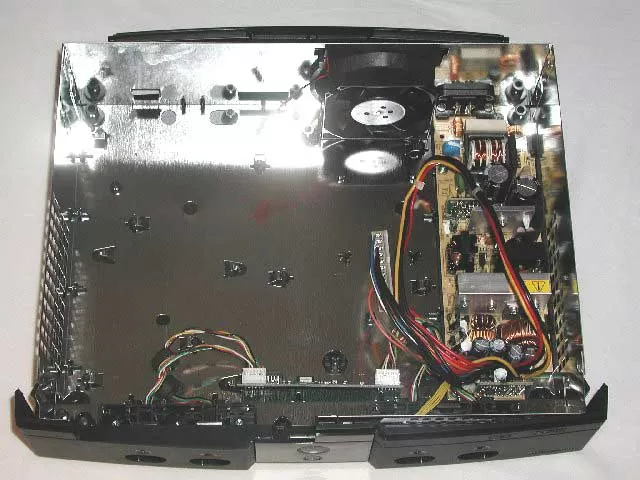

Без материнской платы мы видим пустой корпус приставки изнутри. Один вентилятор и блок питания.

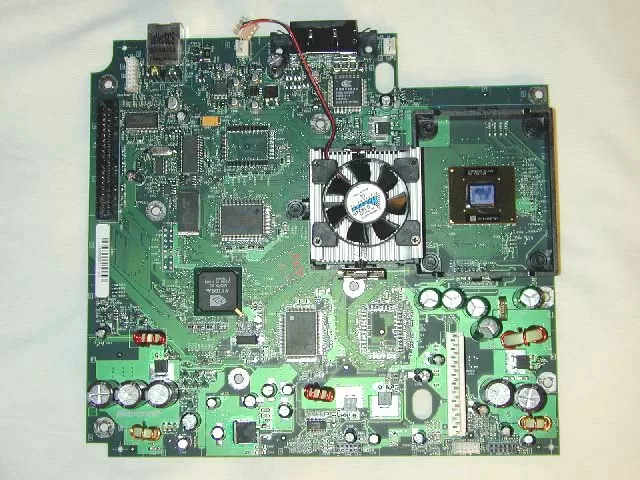

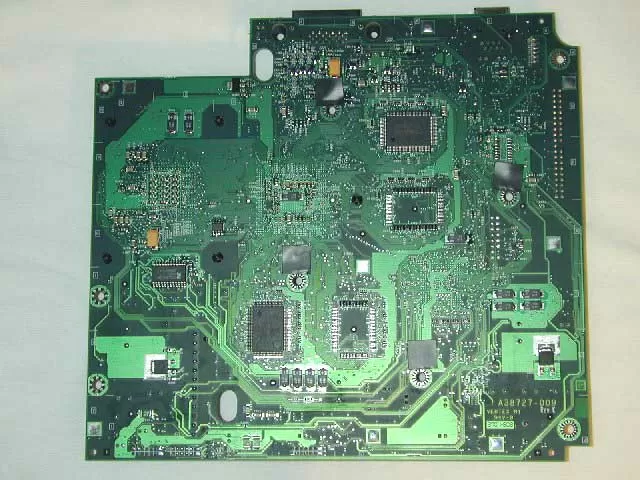

Перед нами снятая материнская плата. С процессора радиатор уже снят и один лишь кулер стоит на северном мосту, XGU, в который интегрирована видеокарта. Вокруг XGU напаяно четыре микросхемы памяти - две сверху и две снизу материнской платы. Снизу слева от северного моста запаян южный мост MCPX.

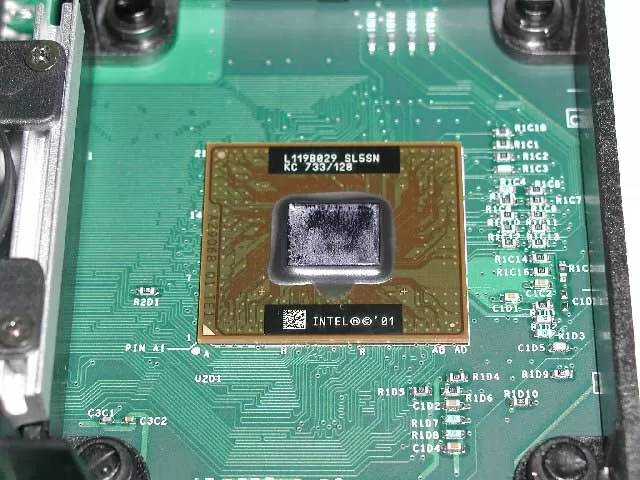

Как видно, центральный процессор - это не обычный Pentium III. Этот процессор напаян на материнскую плату, что характерно мобильным CPU. Этот процессор работает на частоте системной шины 133 МГц, в него встроено всего 128 кб кэша второго уровня, что в два раза меньше, чем у процессоров Pentium III на ядре CopperMine. По характеристикам он похож на мобильный Celeron. Те же 128кб кэша, те же 133 МГц FSB, ядро Coppermine-T.

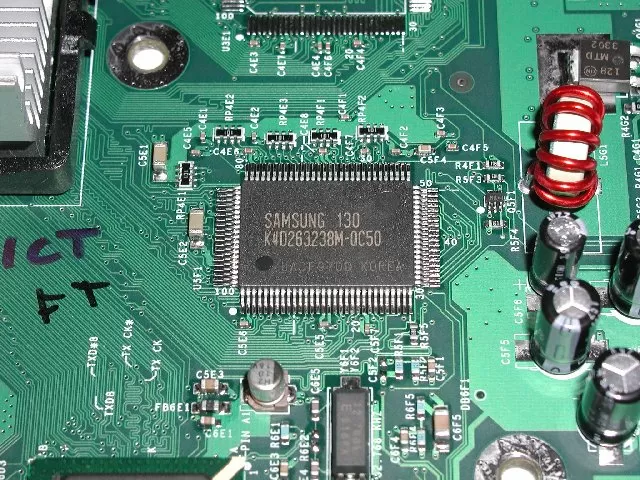

Память - Samsung. Первое удивление - выглядит как SGRAM. Второе - DDR. Четыре 128-битных микросхемки со временем доступа 5 нс и частотой - 200(400) МГц. Не смотря на внешний вид, память всё же является SDRAM и обеспечивает пропускную способность 6.4 Гб/с. Память унифицирована, то есть она используется как ОЗУ, и как видеопамять.

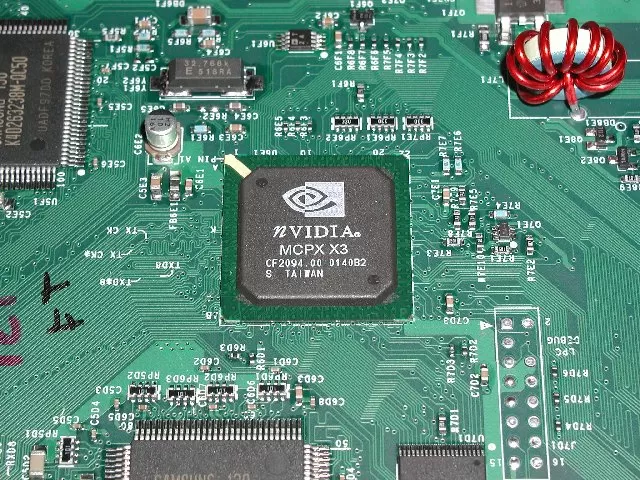

Чип MCPX, южный мост, сочетающий в себе контроллеры ATA-100, Ethernet и аудиоядро. Он построен из двух DSP производительностью по 4 миллиарда операций в секунду каждый. Этот чип сделан по 0.15 мкм 7-слойному процессу.

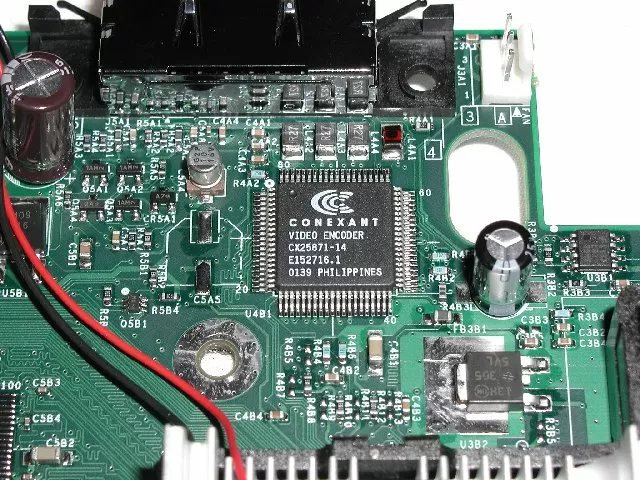

Так как у X-Box нет стандартного VGA выхода на монитор, то вывод изображения на телевизор осуществляется за счёт чипа CX25871-14 от Conexant. Обещается высококачественный сигнал на телевизор. Выход только композитный. S-Video нет.

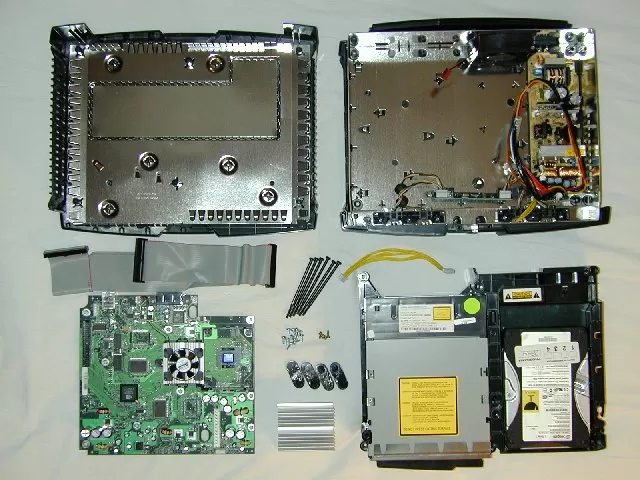

Вот так и выглядит X-Box в разобранном виде. И теперь мы можем сделать простые выводы. Ничего сверхъестественного в приставке нет. Как видно, в X-Box используются обычные компьютерные технологии. Даже порты на джойстики используют USB интерфейс. Оно и понятно, ведь системные чипы nVidia, на основе которых построена консоль, будут использованы и при разработке системной логики для Pentium III. Учитывая современный прогресс, вполне естественно, что через полгода после своего выпуска, 733 МГц процессор Pentium III и 250 МГц графическое ядро nVidia устареет настолько, что Microsoft придётся делать апгрейд своих приставок. Сейчас рано делать какие-либо прогнозы относительно X-Box. Пока что ясно одно: конкурировать с PC эта консоль не может уже сейчас, через три дня после своего выпуска. Так что говорить о том, что она сможет переманить игроманов с PC на X-Box бессмысленно.

Михаил Дегтярёв (aka LIKE OFF)
18/11.2001
