Внешний аудио интерфейс ESI U46DJ - специально для ди-джев

Введение

Известный производитель студийного звукового оборудования, компания ESI, предлагает нашему с вами вниманию новый внешний аудио интерфейс, модель U46DJ с шиной USB. Этот продукт ориентирован на использование в небольших аудио студиях, как профессиональных, так и домашних. ESI U46DJ имеет 4 аналоговых входа и 6 аналоговых выходов, что позволяет использовать различные конфигурации подключения оборудования, вполне достаточные для небольшой студии.

Характеристики ESI U46DJ

Модель U46DJ рассчитывалась на использование как с настольными компьютерами, так и с ноутбуками, как единственное вполне достаточное средство для работы в наиболее распространённых DJ-приложениях. Поэтому, ESI U46DJ сочетает в себе такие востребованные функции, как питание по шине USB, фантомное питание для микрофонов и наличие отдельных смешанных выходов. А вот полные характеристики интерфейса:

• Аудио интерфейс с шиной USB

• Питание по шине USB или от внешнего блока питания

• АЦП/ЦАП:

  • 44.1 КГц в конфигурации 4 входа, 6 выходов

  • 48 КГц в конфигурации 4 входа, 4 выхода

• Входы:

  • 4 линейных

  • 2 входа PHONO

  • 1 микрофонный вход с фантомным питанием 48В с регулятором уровня

  • Гитарный вход HI-z с регулятором уровня

• Выходы:

  • 6 линейных аудио выходов

  • 2 смешанных аудио выхода

  • Выход на наушники с регулятором уровня

• Одновременная 4-канальная запись / 6-канальное воспроизведение, полный дуплекс

• Поддержка WDM, MME, ASIO и DirectSound

• Программное обеспечение в комплекте:

  • Ultimate Audio Tools;

    • Tracktion by Mackie : Professional recording and MIDI production

    • Tassman ESI by AAS : Modular software synthesizer

    • Ravity ESI by Luxonix : Software PCM Sound module

    • LFX 1310 multi FX : VST multi effector

    • ESI Bovbjerg Piano : grand piano sound module

    • ESI Atti-tube VST : High quality Guitar/Bass AMP Simulator

    • ESI FX pack : 7 effect processors

  • Дополнительные плагины для сторонних программ:

    • Kjaerhus Audio - the classic series (7 complete VST plugins)

    • AudioNerdz - Delay Lama

    • MDA-VST - Piano, ePiano

    • Sinus - Freeverb Too

    • Silverspike - RoomMachine 844

    • Abyss - Cushion, Exciter, Filter

    • PSP audioware - PSP Piano Verb

    • CSI - FFT, C Tuner, C Super Stereo

    • Steinberg - Leveler, Tools One, Externalizer

    • Stereo Expander

    • Voxengo - Stereo Touch

    • Smartelectronix - Supaphaser

• Размеры 85x200x310 мм

• Вес - 1.15 Кг

6 аналоговых аудио выходов позволяют подключать не только несколько типов аналогового аудио оборудования, но и 6-канальную акустику для воспроизведения 5.1-канального звука. В общем-то, схему подключения ESI U46DJ в небольшой студии можно представить следующим образом:

Комплект поставки ESI U46DJ можно назвать скромным. В большой картонной коробке вы найдёте сам мобильный аудиоинтерфейс, USB кабель, инструкцию по установке и два компакт-диска с программным обеспечением.

Даже блок питания (DC 9V 500mA), от которого может работать U46DJ, докупается отдельно. Но, как говорится, настоящего ди-джея этим не остановишь. Посмотрим на U46DJ снаружи.

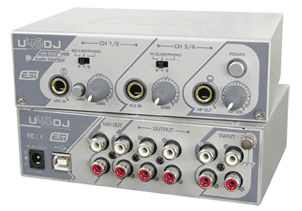

Внешний вид ESI U46DJ

Более профессиональная ориентация U46DJ видна с того момента, как достаёшь устройство из коробки - стальной прямоугольный корпус с утилитарным дизайном.

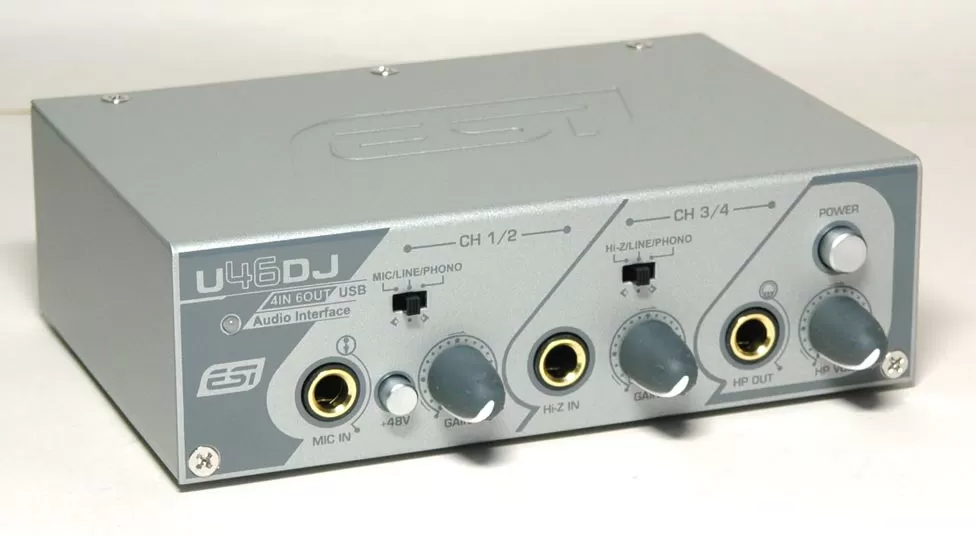

На лицевой стороне установлены три позолоченных 6.3 мм гнезда и три регулятора уровней. Крайнее справа гнездо предназначено для подключения только наушников, остальные же два гнезда коммутируются на различные задачи. Крайнее слева гнездо, обозначенное "Канал 1/2" может использоваться в качестве микрофонного входа, линейного входа и фоно-входа. Коммутация осуществляется маленьким переключателем над регулятором уровня. В случае, когда гнездо работает на микрофонный вход, вы можете использовать фантомное питание микрофона специальной кнопочкой. Среднее гнездо может так же работать на три типа входов - линейный, фоно-вход и Hi-Z вход для подключения электрогитары.  Немного неудобно располагаются кнопки фантомного питания микрофона и выключатель - они слишком близко к регуляторам уровня. Можно было установить их и подальше, но видимо у разработчиков были свои причины сделать дизайн лицевой панели именно таким.

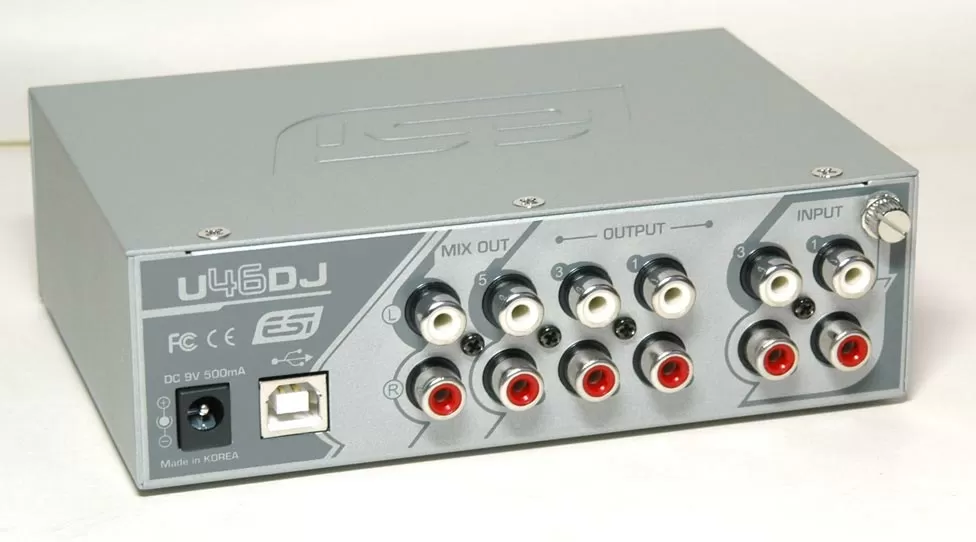

С обратной стороны располагаются в два ряда RCA разъёмы аудио входов и выходов. Все они подписаны и пронумерованы. В правом верхнем углу установлен винтик, на который заводится заземление. Слева на корпусе установлены гнёзда USB и питания от внешнего БП.

В общем-то, как мы уже упоминали, дизайн вполне утилитарный и поэтому много о нём не скажешь. Так давайте подключим мобильный аудиоинтерфейс к компьютеру и продолжим наше изучение.

Подключение и инсталляция

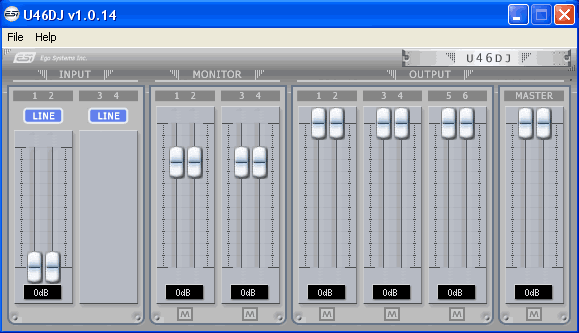

Весь процесс установки сводится к подключению USB кабеля к компьютеру и запуску инсталляционного файла с прилагаемого компакт-диска. Перезагрузка не требуется, сразу после инсталляции вы можете запустить микшер ESI.

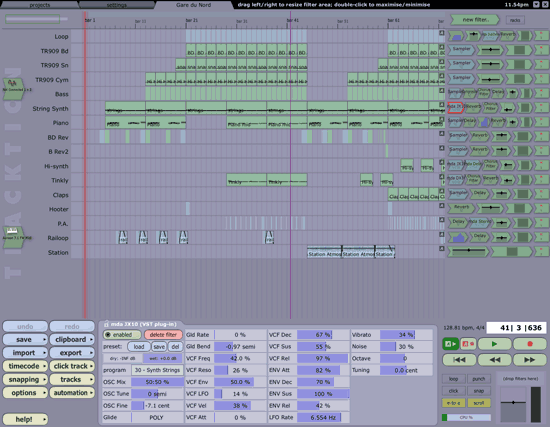

После установки запускаем инсталляцию программы Traction, поставляемой в комплекте. Это - мощный инструмент для микширования звуковых дорожек, полностью поддерживающий интерфейс ESI U46DJ.

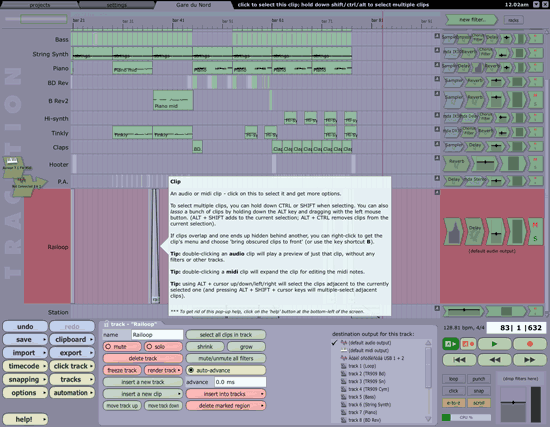

Интуитивно-понятный интерфейс, управление мышкой, и вы просто переносите звуковые сэмплы с одного канала на другой, параллельно накладывая на них эффекты и изменяя параметры звучания.

Программа выглядит очень современно, и разобраться в ней не составит большого труда даже для начинающего ди-джея, но следует отметить, что функциональное наполнение полностью соответствует внешнему виду: широкие возможности редактирования сэмплов, удобная работа с дорожками и многое другое.

Результаты тестирования RightMark 5.5

Тестируемая цепь: External loopback (line-out - line-in). Режим работы: 24-bit, 44 kHz

Частотная характеристика



Диапазон частот	Неравномерность
От 20 Гц до 20 кГц, дБ	-0.63, +0.04
От 40 Гц до 15 кГц, дБ	-0.29, +0.04

Уровень шума



Параметр	Левый	Правый
Мощность RMS, дБ:	-72.4	-72.3
Мощность RMS (A-взвеш.), дБ:	-82.8	-83.0
Пиковый уровень, дБ (FS):	-59.0	-58.7
Смещение DC, %:	-0.00	-0.00

Динамический диапазон



Параметр	Левый	Правый
Динамический диапазон, дБ:	+70.2	+70.2
Динамич. диапазон (A-взвеш.), дБ:	+82.9	+83.0
Смещение DC, %:	-0.00	-0.00

Нелинейные искажения + шум (при уровне -3 дБ)



Параметр	Левый	Правый
КНИ, %:	0.0254	0.0269
КНИ + шум, %:	0.1447	0.1444
КНИ + шум (A-взвеш.), %:	0.0305	0.0322

Интермодуляционные искажения



Параметр	Левый	Правый
КИИ + шум, %:	0.0319	0.0314
КИИ + шум (A-взвеш.), %:	0.0238	0.0242

Взаимопроникновение стереоканалов



Параметр	Лев.<-Пр.	Лев.->Пр.
Проникновение на 100 Гц, дБ:	-75	-76
Проникновение на 1 кГц, дБ:	-80	-80
Проникновение на 10 кГц, дБ:	-81	-80

Интермодуляции (переменная частота)



Параметр	Левый	Правый
КИИ + шум на 5 кГц, %:	0.0475	0.0478
КИИ + шум на 10 кГц, %:	0.0237	0.0233
КИИ + шум на 15 кГц, %:	0.0230	0.0238

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ:	+0.04, -0.29	Очень хорошо
Уровень шума, дБ (А):	-83.0	Хорошо
Динамический диапазон, дБ (А):	82.9	Хорошо
Гармонические искажения, %:	0.025	Хорошо
Интермодуляционные искажения + шум, %:	0.031	Хорошо
Взаимопроникновение каналов, дБ:	-81.0	Очень хорошо
Интермодуляции на 10 кГц, %:	0.031	Хорошо

Общая оценка: Хорошо

Заключение

На момент подготовки обзора, ESI U46DJ продавался в розницу примерно за 270$. Для аудиоинтерфейса с 4 входами и 6 выходами это вполне демократичная цена. В этом ценовом диапазоне трудно будет найти аудиоинтерфейс, который предоставлял бы столь же широкие коммутационные возможности. Поддержка основных функций, которые могут потребоваться в небольшой студии, компактность и питание по шине USB, возможность подключения электрогитары и микрофона, а так же полная совместимость с программным обеспечением для работы с аудио дорожками - вот, что вы покупаете под маркой ESI U46DJ.

Невысокая цена, совместимость с PC и MAC, ультракомпактный прочный корпус, 4 входа и 6 выходов - вот основные достоинства ESI U46DJ, которые непременно будут отмечены как начинающими, так и профессиональными ди-джеями. Я могу придраться только к не очень удобному расположению некоторых органов управления на лицевой панели. Но это - плата за компактность устройства и ничего тут не поделаешь.

Мы благодарим компанию "Клуб Мультимедиа", официального дистрибьютора продукции ESI, за предоставленное оборудование и помощь в подготовке материала.

Михаил Дегтярёв (aka LIKE OFF)
26/03.2006
