VICS RD7 - UPS для кулера

Источники бесперебойного питания известны нам давно. Они бывают внешние, внутренние, мощные и слабые. А вот ИБП для кулера - это что-то новенькое. Компания VICS изобрела что-то наподобие настоящего ИБП для вентиляторов в компьютере, и это устройство попало к нам на тестирование.

Итак, VICS RD7 - именно так называется маленькое устройство, которое заставляет вентиляторы компьютера работать даже после того, как он будет выключен. Но зачем это нужно? Ситуация объясняется довольно просто. В компьютере в процессе работы выделяется слишком большое количество тепла, которое перегоняется вентиляторами по корпусу и выводится в конечном итоге наружу. При отключении питания компьютера все вентиляторы останавливаются, а нагретые винчестеры, видеокарты и процессоры продолжают излучать тепло. И хотя они уже не потребляют электроэнергии и остывают, горячий воздух всё равно продолжает нагреваться, собираясь в верхней части корпуса компьютера. В это время возможно такое, что температура возле того же процессора поднимется выше значений, которые были при работе компьютера за счёт того, что вентиляторы больше не работают и горячий воздух не выводится из корпуса.

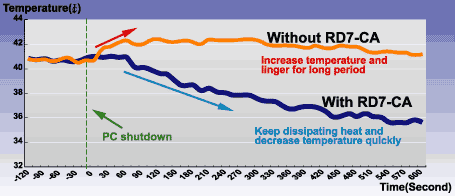

Посмотрите на график: оранжевой линией показано изменение температуры после отключения обычного компьютера, а синей - компьютера с применением устройства RD7. Конечно же если посмотреть на цифровые показатели температуры, то видно, что воздух в компьютере подогревается на два-три градуса, что не страшно, а вот держаться температура может действительно долго, и если у вас в системе разогнан процессор, то он просто может не включиться до тех пор, пока температура не опустится ниже определённого значения. Как бы то ни было, но толк от RD7 должен быть. Но давайте посмотрим на это устройство.

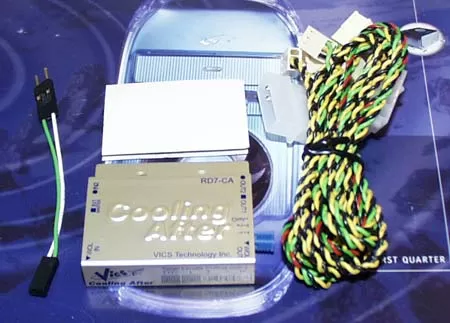

Маленькое устройство, поставляющееся в пластиковой упаковке, имеет размеры спичечного коробка. В комплекте к нему прилагаются четыре шнура для подключения вентиляторов через Molex, или PC-Plug разъёмы, кабель Wake-On-LAN (WOL) и маленький шнурок для подключения к светодиодному индикатору питания компьютера. Есть ещё и двусторонняя наклейка для крепления RD7 в корпусе.

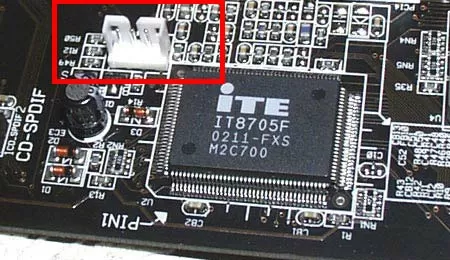

Если вы думаете, что RD7 использует какие-то аккумуляторы, или конденсаторы для поддержания питания кулеров, то глубоко ошибаетесь. Это устройство питается от Wake-On-LAN коннектора материнской платы и от этого же источника запитываются все подключённые вентиляторы. Коннектор WOL используется для включения компьютера по сети. Даже при выключенном ПК блок питания ATX (если он включен) подаёт напряжение на материнскую плату. Поэтому запитать вентиляторы от WOL - оригинальная идея, но не лишённая своих недостатков. Прежде всего, коннектор WOL очень ограничен в электрическом плане и вентиляторы, подключенные к нему, будут работать на 10-15% своей мощности. Второй недостаток в том, что если вы выключаете блок питания компьютера из сети, то естественно, на WOL не будет подаваться напряжение, и вентиляторы не будут работать. Но всё же, RD7 использует именно этот метод, и если у вас на материнской плате нет WOL разъёма, то вам придётся покупать отдельно переходник ATX-разъёма питания для подключения RD7, а в комплекте его нет и найти в продаже его будет не очень просто.

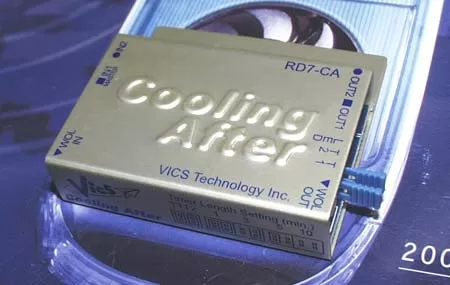

Сам по себе блок RD7 подключается в разрез между вентиляторами. Всего RD7 имеет два входа и два выхода для подключения к ним вентиляторов через Molex-коннекторы. Естественно, к каждому из них можно подключить по два вентилятора, если иметь переходники, но тогда их скорость вращения станет ещё меньше, так что делать это не рекомендуется.

Время, в течение которого RD7 Cooling After будет питать вентиляторы, выставляется двумя джамперами, и может составлять 1, 3, 5 и 10 минут. В течение указанного времени вентиляторы вашего компьютера будут работать, если вы выключили ПК программно, или кнопкой на корпусе.

Тестирование

Тестовая система
Процессор	AMD Athlon 1133
Материнская плата	SOYO DRAGON+
Разгон	1200 МГц @ 1.88 В
Кулер	CoolerMaster HSC-V62

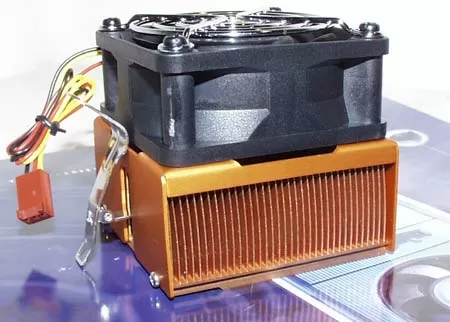

Прежде всего, хочется сказать несколько слов про испоьзованный нами кулер. Это был CoolerMaster HSC-V62 с полностью медным радиатором, зеркально отшлифованным основанием, плоскими рёбрами, с вентилятором размерами 60x60x25 мм и мощностью 4.2 Вт, имеющим автоматическую температурную регулировку частоты вращения, выставляющую скорость вентилятора в зависимости от температуры воздуха в радиаторе. Этот кулер имеет крепление за один зубчик гнезда Socket A, и его скоба из-за своих размеров мешает установке первого DIMM-модуля в материнскую плату. При работе HSC-V62 может шуметь, или быть тихим, как мышка, в зависимости от температуры воздуха.

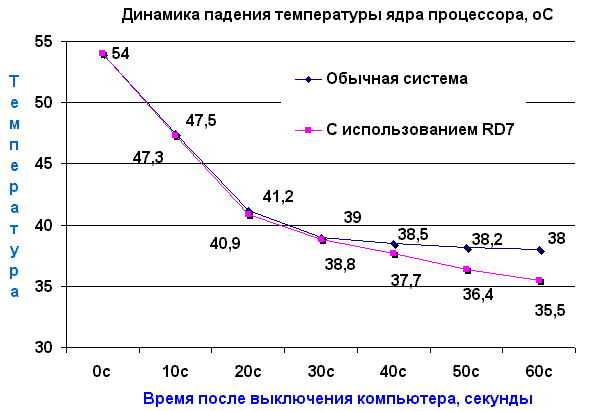

Мы установили датчик термометра прямо возле ядра процессора и приступили к тестированию. После того, как процессор в течение некоторого времени подогревался до стабильной температуры 54^оС, компьютер отключался и всё, что продолжало работать - это VICS RD7 и вентилятор нашего кулера. Пропеллер вентилятора вращался при этом с частотой менее 1000 об/мин (определено на глаз), и поэтому абсолютно не шумел. Мы произвели измерения температуры в течение первой минуты после отключения компьютера, и на основании показаний термометра, приводим вам следующий график.

Надо сказать, что мы использовали довольно большой компьютерный корпус, и как видно, температура процессора сразу после отключения питания пошла на убыль. В первые 20 секунд после остановки компьютера не видно никаких преимуществ от работы RD7, и они начинают проявляться лишь во второй половине первой минуты. Но даже после шестидесяти секунд бездействия системы, вентилятор смог сбить лишь два с половиной лишних градуса.

Выводы

Вполне возможно, что где-то и у кого-то температура после отключения компьютера будет действительно расти, и её нужно сбивать, но не таким устройством, как RD7 Cooling After, потому что подключать мощный кулер к слабенькому коннектору Wake-On-Lan, который создан только для подачи сигналов в StandBy режиме - это неблагодарное занятие. Вентиляторы продолжают работать очень тихо, и толку от них нет никакого. Кроме того, RD7 абсолютно бесполезен, если у вас отключили свет, или вы выключаете компьютер не программно, а выдёргиванием вилки из розетки. В этих случаях вентиляторы не будут продолжать вращаться. Вот если бы RD7 использовал конденсаторы, или простейшие аккумуляторы - тогда он бы оправдывал свою установку, но это совсем другая история.

Михаил Дегтярёв (aka LIKE OFF)
24/09.2002
