Тестирование блоков питания Altis (HEC) мощностью 380 и 450 Вт

Введение

Несмотря на то, что энергосберегающие функции в компьютерной электронике постоянно совершенствуются, производители процессоров и видеокарт ставят всё новые требования по мощностям блоков питания. Не каждый пользователь готов потратить несколько сотен долларов за оверклокерский блок питания, но это не значит, что надо покупать дешёвку. Если нет повышенных требований к мощности, эстетике или именитости производителя, то перед нами появляется целый спектр доступных моделей. Сегодня мы рассмотрим блоки питания от компании HEC, которые выходят на retail рынок под новым брэндом Altis.

Мы уже неоднократно рассматривали продукцию компании HEC. Корпуса и блоки питания этого производителя ещё не перешагнули киловаттный рубеж, они не могут похвастаться оверклокерскими примочками или тем, что их собратья трудятся в серверных стойках. Но они всегда представляли очень интересное соотношение цены и качества. Посмотрим, как новый брэнд повлиял на продукцию этого производителя.

Altis - новое имя в мире блоков питания

Нам на тестирование были предложены две модели блоков питания Altis A-380BX и A- 450BX. Как это часто случается, на сайте производителя на момент написания обзора не было ни слова про новинки. Поэтому информацию о характеристиках черпаем с коробки одной из моделей. Ключевые особенности серии Altis:

• Поддержка стандарта ATX 12V v2.2

• Пассивная компенсация коэффициента мощности

• Один тихий 120мм вентилятор

Первая неприятность - это заявленная мощность. Маркировке соответствует лишь "пиковая нагрузка", которую блок питания способен выдержать лишь на протяжении очень короткого времени. Заявленная же суммарная нагрузка получается на 30-40 Вт ниже. Ну надеюсь хоть, что эту нагрузку блоки питания выдержат без проблем. Кстати, обратите внимание - обе модели имеют по 2 шины +12V и достаточное значение тока на шине +5Vsb, предназначенной для питания периферийных устройств.

Блоки питания Altis поставляются в одинаковых серых коробках. Про комплектацию можно не говорить - вместе с БП вы получите только кабель питания от электрической сети, да одностраничную инструкцию.

Конструкция блоков питания Altis

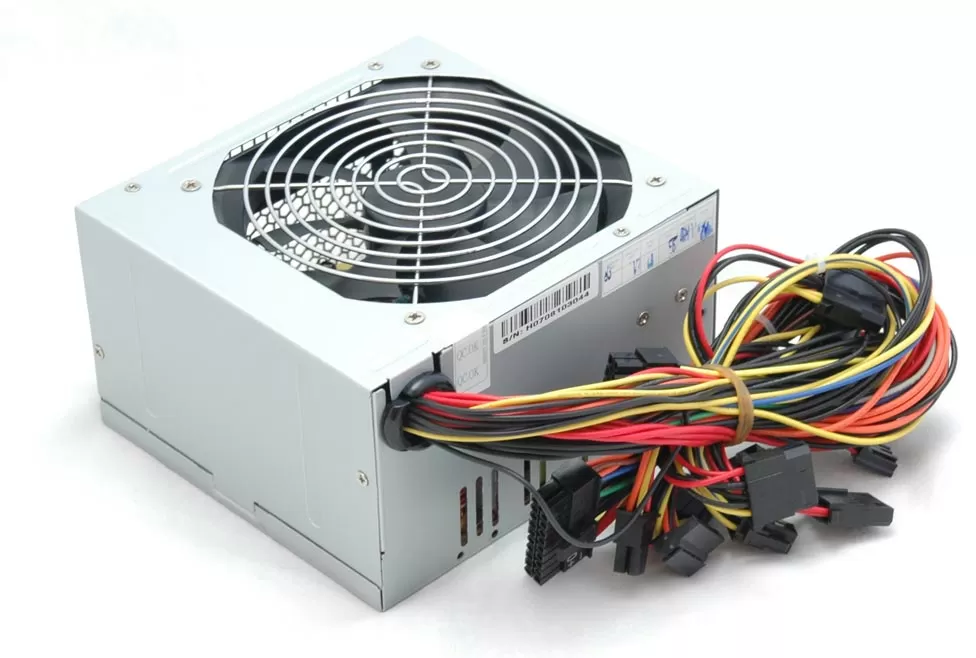

Внешне блоки питания Altis ничем особо не выделяются: серый безликий корпус, один 120-мм вентилятор, смещённый относительно центра корпуса, да обычные провода питания, без оплётки или экранирования.

Кабели не имеют возможности отсоединяться, что так же характерно для бюджетных блоков питания. Посмотрим, какие разъёмы имеются на блоках питания Altis.

Разъёмы питания Altis A-450CX

• 1 разъём ATX 20+4

• 1 разъём ATX +12V

• 1 разъем PCI Express 6-pin, реализуемый через переходник

• 1 разъём FDD

• 4 разъёма для питания 3.5" устройств (4-контактные PC-Plug), 1 из которых отводится под переходник на PCI Express

• 2 разъёма питания Serial ATA

Разъёмы питания Altis A-380BX

• 1 разъём ATX 20+4

• 1 разъём ATX +12V

• 1 разъем PCI Express 6-pin, реализуемый через переходник

• 1 разъём FDD

• 4 разъёма для питания 3.5" устройств (4-контактные PC-Plug), 1 из которых отводится под переходник на PCI Express

• 1 разъём питания Serial ATA

Среди плюсов можно отметить наличие переходника для питания видеокарт с интерфейсом PCI Express, а вот среди минусов - недостаточное количество разъёмов питания Serial ATA устройств. Учитывая, что сегодня даже оптические приводы используют этот интерфейс, без покупки переходников A-450CX позволит подключить к себе лишь один современный жёсткий диск и современный DVD-привод. Разъёмы питания S-ATA имеют Г-образную форму, что облегчает подключение винчестеров в корпусах, где жесткие диски стоят разъёмами к боковой дверке.

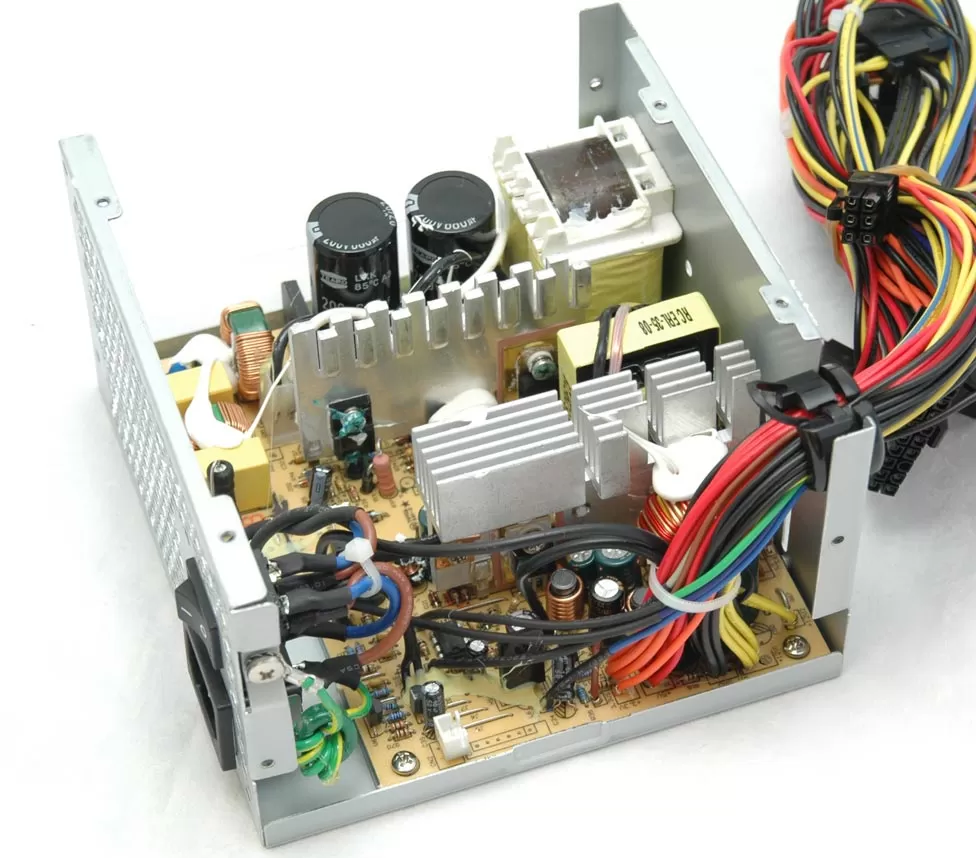

Разобрав блок питания, получаем доступ к его электронике. Монтаж выполнен аккуратно, хотя отчётливо видны подтёки термоклея на дросселях и радиаторах. На производительность это никак не влияет. А вот то, что в корпусе блока питания достаточно много свободного места, обещает беспроблемное его охлаждение и низкий уровень шума от встроенного вентилятора.

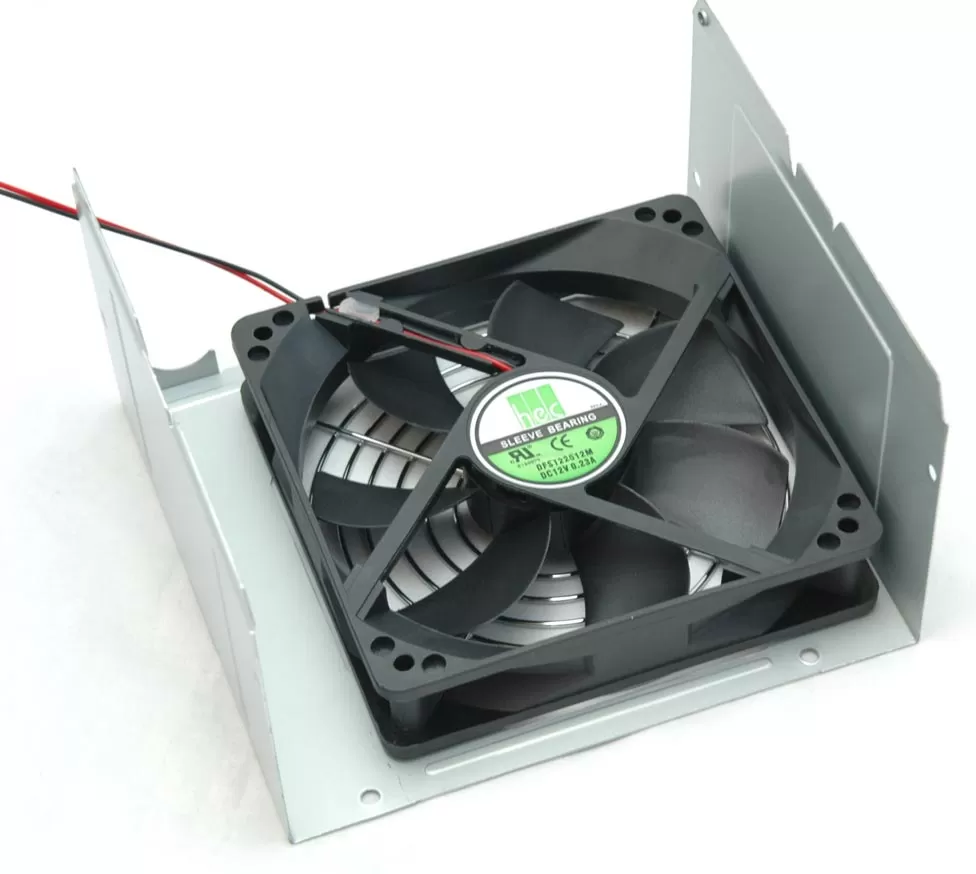

Вентилятор блока питания использует подшипники скольжения для подвески ротора. В случае, если он выйдет из строя, вы сможете заменить его на новый. Правда, скорее всего придётся поискать в продаже вентилятор с 2-контактным разъёмом, либо поработать паяльником.

Результаты тестирования

Для тестирования мы использовали стенд, разработанный компанией "Микродип". Этот стенд позволяет снимать нагрузочные характеристики блоков питания в ручном и автоматическом режимах. Он позволяет проанализировать нагрузочную способность исследуемого БП, проверить его силовые параметры, заявленные производителем и соответствие блока питания спецификации ATX.

Мы будем снимать кросс-нагрузочные характеристики блока питания по всем четырём шинам: +3.3V, +5V, +12V1 и +12V2. На графиках цветом отображается отклонение напряжения от номинала.

Для блоков питания устанавливались предельные значения мощностей в соответствии с их таблицей нагрузок.

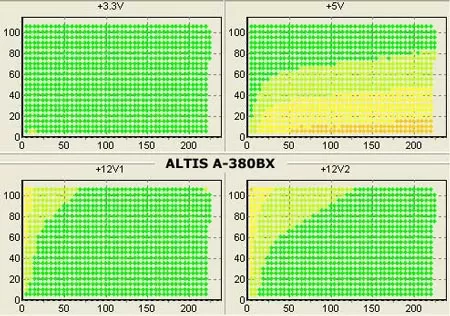

Блок питания Altis A-380BX показал отличные результаты по всем четырём шинам. Ни в одном из режимов отклонение напряжения не превысило допустимых 5%.

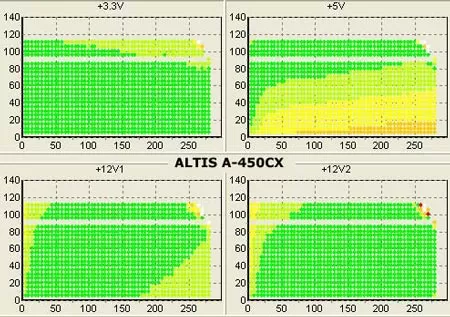

Чуть хуже обстоят дела у модели Altis A-450CX, которая показывает существенные отклонения на шине +5V. Правда, здесь значения так же не выходят за пределы допустимых. Но провалы на шине +3.3V при нагрузке примерно 360 Вт не дали возможности завершить тест. Итого, можно сказать, что предел мощности этого блока питания составляет 360 Вт со смещением нагрузки по шинам +12V.

Что касается уровня шума, то обе модели показали себя с лучшей стороны - они действительно работают очень тихо, что позволяет использовать их в домашних компьютерах, работающих и днём и ночью.

Выводы

Первое, что надо уяснить, это разницу между пиковой мощностью и номинальной. Сейчас маркетологи активно используют значения пиковой мощности для более конкурентного представления своей продукции на рынке. Не ошибитесь - смотрите на номинальную мощность. Для моделей A-380BX и A-450CX она составляет 333 и 418 Ватт соответственно. При этом, только младшая модель, A-380BX показала при тестировании соответствие заявленным параметрам и прошла тест КНХ до конца.

Если вы выбираете бюджетный блок питания, то следует обратить внимание именно на эту модель. Возможно, вам придётся докупить переходники для подключения жёстких дисков и оптических приводов с интерфейсом Serial ATA, но переходник на PCI Express вы получите бесплатно, в комплекте с блоком питания, что ставит Altis A-380BX в более выгодное положение по сравнению с другими недорогими блоками питания.

Что касается другой модели, то A-450CX подойдёт для компьютера, в котором нагрузка составляет до 400 Вт, причём неважно, по каким шинам - в этом пределе он показывает весьма достойные результаты.

Мы благодарим компанию "Svega Computers" за предоставленное оборудование.
