Тестирование блока питания Thermaltake ToughPower XT 650W

Введение

Блоки питания Thermaltake заслуженно пользуются доверием среди продвинутых пользователей по всему миру. Производитель старается предоставить не только лучшее соотношение цены и качества, но и сбалансировать свои модели по уровню шума, разъёмам подключения и комплектации.

Сегодня мы поговорим о модели ToughPower XT мощностью 650 Вт.

Характеристики Thermaltake ToughPowerXT

• Мощность: 650 Вт (номинальная), 750 Вт (пиковая)
• Стандарт: ATX12V 2.3 / EPS12V
• Разъёмы:
  • 20+4-pin ATX 2.3
  • 4pin ATX 12V
  • 8pin EPS 12V
  • 6 x S-ATA
  • 7 x P-ATA
  • 4 x 6 pin PCI-E
  • 4 x 8 pin PCI-E
  • 2 x FDD
• Вентилятор: 140x140 мм
• Скорость вращения вентилятора: 1000 - 2000 об/мин
• Требование к питанию: 100 – 240 V, 47-63 Гц
• КПД: от 88 % (80 PLUS Bronze)
• Габариты: 150x140x86 мм
• Среднее время безотказной работы (MTBF): более 120 тысяч часов

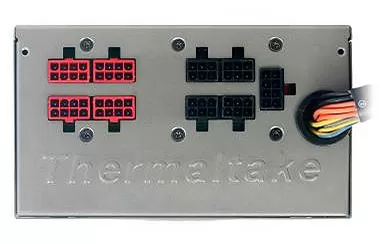

• Особенности: до четырех 8-pin коннекторов питания

Блоки питания серии Toughpower XT являются не просто усовершенствованными версиями относительно представителей Toughpower, которые прославились стабильной работой во многом благодаря раздельной стабилизации напряжений. Продвинутые пользователи оценят наличие 4, а не 2 каналов подключения видеокарт PCI Express. Другие новшества не так разительны, но приятны.

На одной их боковых частей (ее видно, когда БП в собранном состоянии) три индикатора, светодиоды которых горят зеленым cветом в нормальном режиме работы и загораются красным в двух случаях: когда выходное напряжение выйдет за рамки допустимых пределов (5 %) или если температура внутри БП станет выше 50 градусов.

Третий индикатор сигнализирует о включении. Toughpower вместе с приставкой «XT» заполучил такую новомодную функцию, как продолжение (на определенное время) работы вентилятора посыл выключения компьютера (не обесточивания, а выхода из ОС). Таким образом, не происходит резкого роста температуры после выключения компьютера, что теоретически должно продлить срок службы компонентов.

FanDelayCool (так называется эта функция) можно как отключить, так и включить на необходимое время, для чего есть три перемычки на задней панели есть регулятор, который устанавливается в три режима:

• AUTO: Вентилятор отключается сразу после выхода из ОС;
• D15: После выхода из ОС вентилятор продолжает работу 15-30 секунд;
• D30: После выхода из ОС вентилятор продолжает работу 30-60 секунд.

Следующее, небольшое отличие – соответствие спецификации ATX12V 2.3, что несет за собой, к примеру, уменьшение минимальных нагрузочных токов в несколько раз – с 1 А до 0,3-0,5 А.

Что еще отметим, так это переработанную инженерами структуру питающих цепей и схем контроля с целью уменьшения шума. Еще маркетологи компании по праву хвастают тем, что устройство оснащено недешевыми твердотельными конденсаторами японского производства.

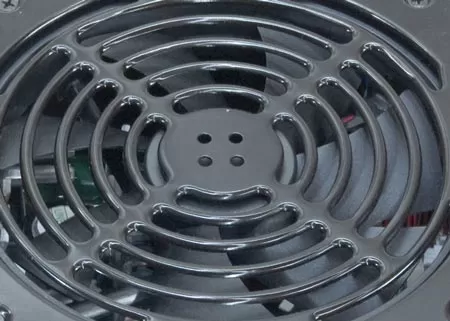

А в остальном все по-прежнему. Блок питания остается тихим при нагрузке до 350 Вт (работа в 2D, простой ночью), т.к. 14 см вентилятор TT-1425B фирмы Yate Loon в этом случае раскручивается только до 1000 rpm. При полной загрузке обороты растут до 1900 rpm, что шумновато, но не фатально для дневного режима работы.

Тестирование

Для тестирования мы использовали стенд, разработанный компанией "Микродип". Этот стенд позволяет снимать нагрузочные характеристики блоков питания в ручном и автоматическом режимах. Он позволяет проанализировать нагрузочную способность исследуемого БП, проверить его силовые параметры, заявленные производителем и соответствие блока питания спецификации ATX.

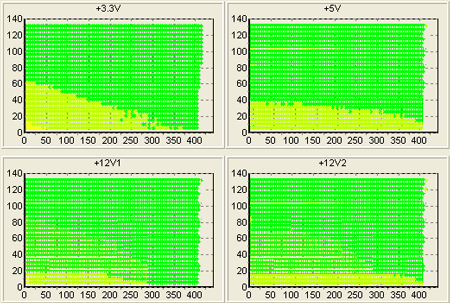

Мы будем снимать кросс-нагрузочные характеристики блока питания по всем четырём шинам: +3.3V, +5V, +12V1 и +12V2. На графиках цветом отображается отклонение напряжения от номинала.

• зелёный цвет - менее 1%
• салатовый - от 1% до 2%
• жёлтый - от 3% до 4%
• оранжевый - от 4% до 5%
• красный цвет - 5%
• белый - более 5%

Для блоков питания устанавливались предельные значения мощностей в соответствии с их таблицей нагрузок.

Блок питания Thermaltake ToughPowerXT 650 демонстрирует практически идеальные показатели, с отклонениями менее 2%. Особенно хорошо выглядят шины питания +12V1 и +12V2, на которые сегодня приходятся львиные доли нагрузок в современных ПК. Во всём диапазоне, при любом перекосе нагрузок на этих шинах будет стабильное напряжение.

Выводы

Результаты тестирования говорят сами за себя - блок питания в лабораторных испытаниях показал себя настолько же хорошо, насколько хорошо он выглядит. Отличные показатели КНХ, тихая работа и полный набор кабелей для подключения любых конфигураций - что ещё надо от БП?

На момент подготовки обзора стоимость блока питания Thermaltake ToughPowerXT составляла около 160$ за 650-Ваттную версию. Мы считаем, что это не дорого. По крайней мере, за возможность подключения 4 видеокарт и бесшумную работу - вполне адекватная цена.

Мы благодарим компанию "SVEGA", официального дистрибьютора продукции Thermaltake в России за предоставленный блок питания.

Михаил Дегтярёв (aka LIKE OFF)
22/06.2009
