Тестирование блока питания HEC PowerMaster мощностью 480 Вт

Введение

Нам уже знакома продукция компании HEC - недорогие блоки питания с честной мощностью и хорошие компьютерные корпуса Compucase. Но сегодня речь пойдёт именно о новых блоках питания HEC серии PowerMaster, рассчитанных на Retail-рынок. То есть, это блок питания, который пользователь будет покупать в магазине, выбирая между ему подобными, а значит он должен нас чем-то удивить. Заявленная мощность новинки - 480 Вт, чего вполне достаточно для современных конфигураций игровых компьютеров, но это недорогой блок питания, а значит нам надо посмотреть на него повнимательнее..

Характеристики HEC PM-480PB

Среди основных характеристик новинки - поддержка стандарта ATX 2.0, раздельные шины питания +12V и пассивная компенсация коэффициента мощности, благодаря которой КПД блока достигает 72% при полной нагрузке.

• Стандарт ATX 2.0
• Совместимость с требованиями для процессоров Intel Pentium 4, AMD K8
• Два 80-мм вентилятора охлаждения
• Защита от перенапряжения
• Защита от перегрузки
• Защита от короткого замыкания
• Пассивная компенсация мощности PFC до 0.72

Из характеристик следует отметить целых четыре разъёма питания Serial ATA, при наличии шести разъёмов PCPlug (4-контактные HDD), а так же разъём для мониторинга скорости вентилятора. Два разъёма PCI Express - хорошая новость для владельцев машин с двумя видеокартами.

По нагрузкам здесь вызывает интерес перекос мощности в сторону шины +12V1 - общий ток на две шины (32 Ампера) здесь разделен не поровну, по 16 Ампер на шину, а 17 Ампер на одну - и 15 Ампер на вторую. Так же очень радует максимальный ток на шине +3.3В - целых 30 Ампер, а это больше, чем на многих 500- и 600-Ваттных блоках питания других производителей. Но вот два одинаковых 80-мм вентилятора немного настораживают, поскольку по опыту знаем - тихо работать в паре они не умеют, одна надежда - на автоматическую регулировку их скорости, которую HEC гордо называет "Ultra-Quiet-Technology".

Блок питания поставляется в большой картонной коробке, в которой помимо самого БП и инструкции пользователя, вы найдёте очень удобные стяжки-липучки для фиксации кабелей в компьютере, а так же переходник с 4-контактного разъёма +12V на EPS.

Конструкция HEC PowerMaster

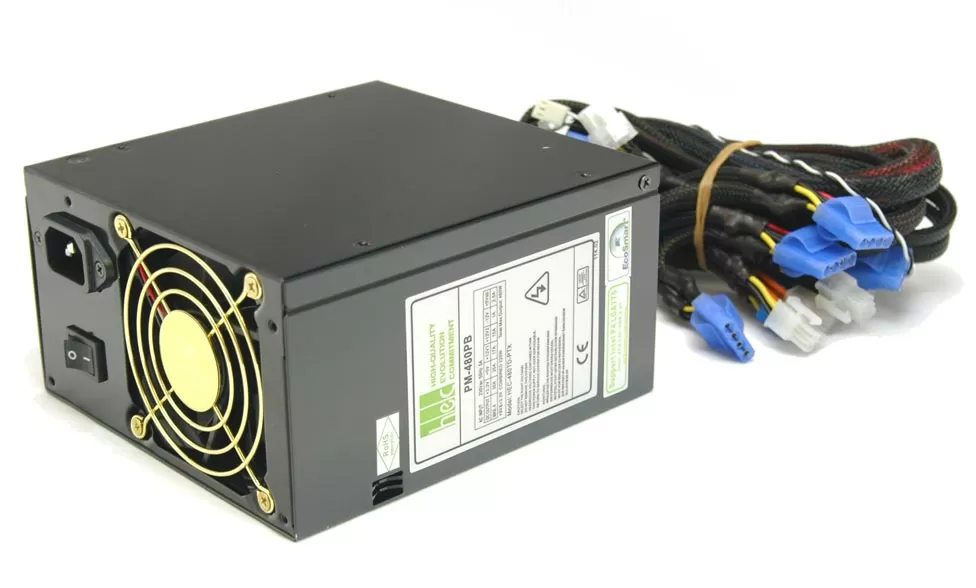

Блок питания Hec PowerMaster подкупает, прежде всего, своей внешностью. В средней ценовой категории не каждая модель так хорошо выглядит: чёрный лакированный корпус, провода питания, аккуратно собранные в круглые кабели с плотной сетчатой оболочкой и золотистые вентиляционные решётки. Словом - красавец.

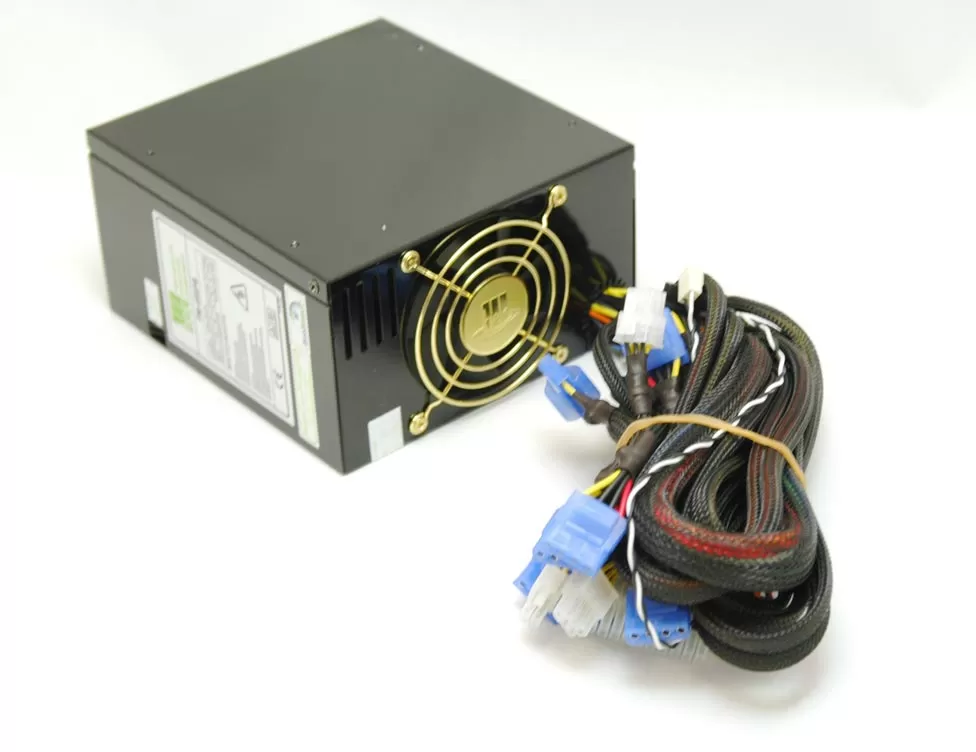

На вентиляционных решётках выгравированы логотипы "HEC", чтобы блок питания можно было опознать, даже не открывая компьютер. Ну а для владельцев корпусов с прозрачным окном в боковой стенке будет радостно видеть, что блок питания красив не только спереди, но и сзади. Вентиляционная решёточка на внутренней его стороне выглядит не менее эффектно.

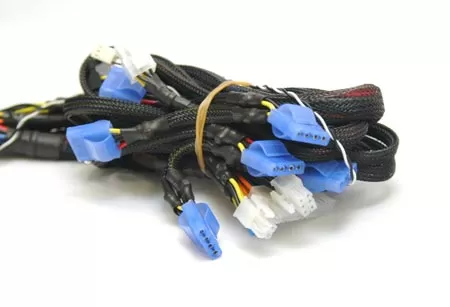

Не хватает, разве что, отсоединяемых кабелей питания, но очень вероятно, что они появятся в следующих моделях БП от HEC. Кстати, обратим свои взоры на сами кабели питания, а точнее на разъёмы. Разъёмов на блоке питания многовато для модели с такой мощностью - целых 4 для Serial ATA винчестера, да плюс ещё 6 для винчестеров с интерфейсом Parallel ATA. Да плюс ещё два разъёма питания видеокарт PCI-Express, один Molex-коннектор вентилятора и сам 24-контактный ATX-разъём.

Кстати, как видно на фотографии выше, 4-контактные разъёмы PCPlug имеют приспособление для лёгкого их отключения - просто нажмите на них, и изогнутые рожки вытолкнут разъём из жёсткого диска или другого устройства.

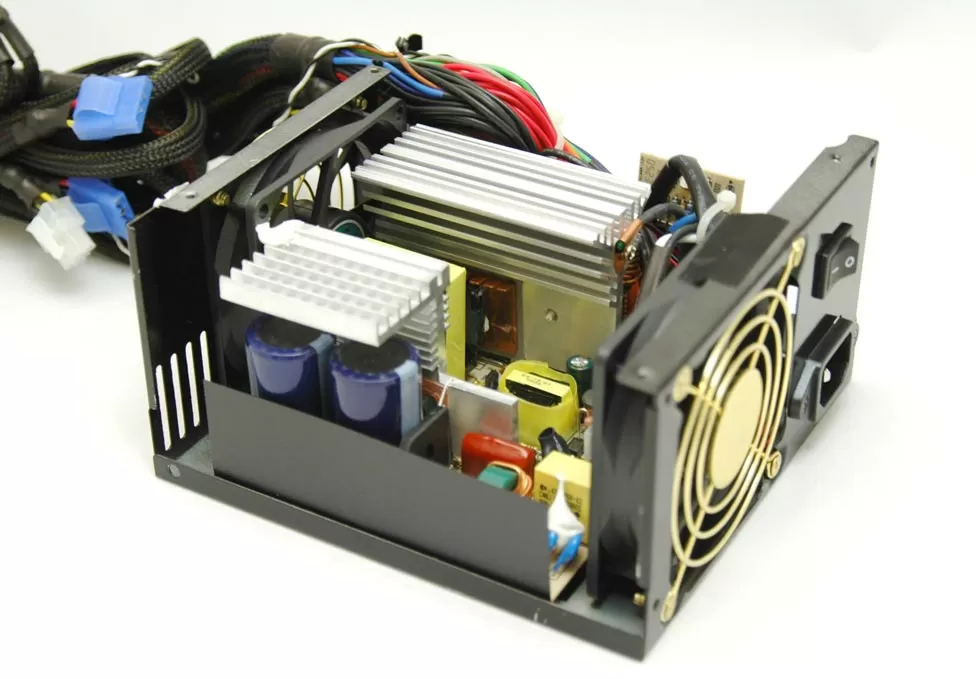

Монтаж и качество сборки блока питания нареканий не вызывают - элементы закреплены ровно и не шатаются, пайка аккуратная. Блок питания маленький, и радиаторы системы охлаждения тоже не отличаются исполинскими размерами. Оно и понятно - два вентилятора работают постоянно, но с различной скоростью, в зависимости от температуры.

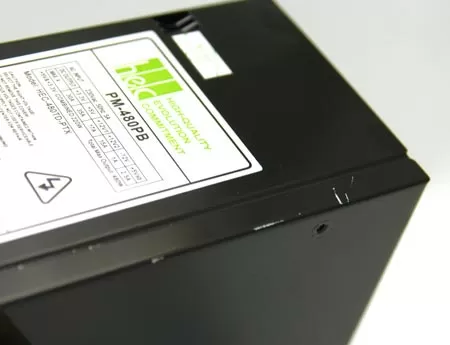

А вот что может разочаровать пользователя именно с эстетической точки зрения - это надёжность лакокрасочного покрытия. Корпус блока питания очень легко царапается, а ярко-серебристые царапинки очень хорошо заметны на блестящем чёрном корпусе. Будьте аккуратнее.

Результаты тестирования

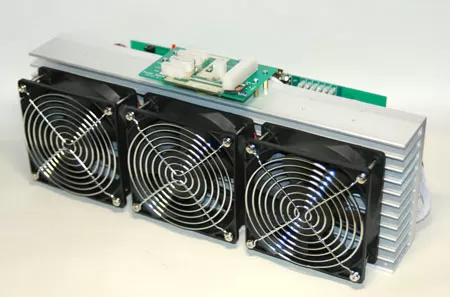

Для тестирования мы использовали стенд, разработанный компанией "Микродип". Этот стенд позволяет снимать нагрузочные характеристики блоков питания в ручном и автоматическом режимах. Он позволяет проанализировать нагрузочную способность исследуемого БП, проверить его силовые параметры, заявленные производителем и соответствие блока питания спецификации ATX.

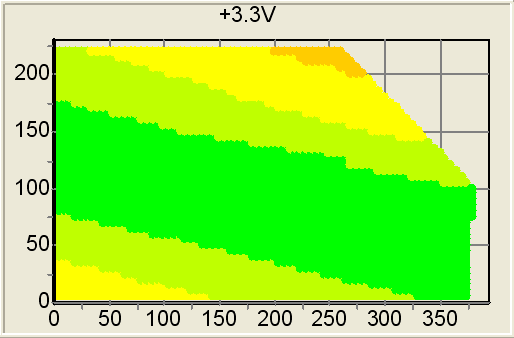

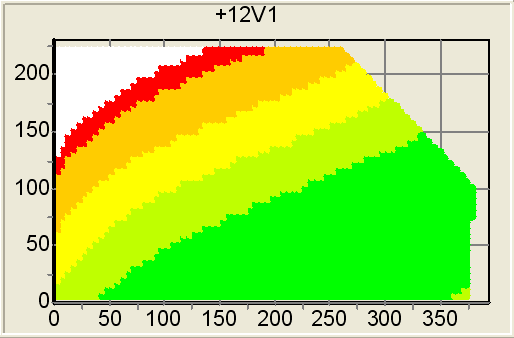

Ну что же, пришло время подключить блок питания к стенду и перейти к замерам. Мы будем снимать кросс-нагрузочные характеристики блока питания по всем четырём шинам: +3.3V, +5V, +12V1 и +12V2. На графиках цветом отображается отклонение напряжения от номинала. Зелёный цвет - менее 1%, красный цвет - 5%.

В спецификации  ATX12V Power Supply Design Guide rev 2.2 нет диаграммы КНХ для 480-Ваттных блоков питания, поэтому сравнивать с эталоном диаграммы мы не будем.

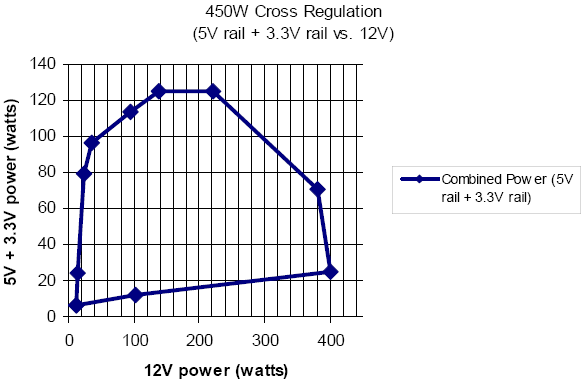

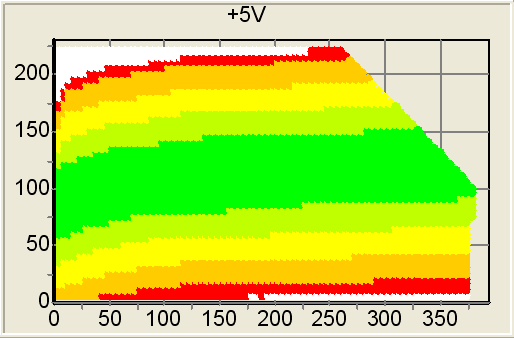

Но если посмотреть на эталонные кросс-нагрузочные характеристики 450-Ваттных моделей, описанные в этом документе, то можно сказать, что HEC PowerMaster 480 соответствует требованиям современных компьютеров. Немного грустно выглядит шина +5М, на которой сильнее всего заметны отклонения напряжения, при изменении нагрузок, но это - больное место многих современных БП. И тем не менее, за допустимые пределы напряжение не выходит, так что тест пройден.

Выводы

Блок питания HEC PowerMaster 480 стоит в розницу около 100$. И может показаться, что это дороговато за модель с пассивным PFC. Но с другой стороны, эта модель полностью соответствует тем 7 признакам хороших блоков питания, которые мы обозначили в статье "7 причин покупки дорогого блока питания". И учитывая, что КНХ этой модели выглядит вполне достойно, этот блок питания можно покупать для современных компьютеров среднего ценового диапазона, с двумя видеокартами.

Мы благодарим компанию " SVEGA ", официального дистрибьютора продукции HEC/Compucase в России за предоставленный блок питания..

Михаил Дегтярёв (aka LIKE OFF)
4/12.2006
