Тестирование блока питания Floston LXFP700W

Введение

Источников питания для настольных компьютеров сейчас предлагается много - на любой вкус. Если даже не брать в расчет те из них, которые входят в стандартную комплектацию корпуса, разнообразие моделей позволяет подобрать то, что надо, подходящий БП найдется, даже если ваши требования необычны. Ну а для более-менее распространенных конфигураций ПК можно выбирать блок питания даже исходя из таких критериев, как цвет подсветки, форма решетки, прикрывающей вентилятор или оттенок корпуса самого БП. Грубо говоря, можно достаточно продуктивно капризничать - искать "такой же, но с перламутровыми пуговицами" долго не придется. Разумеется, все эти изыски будут не бесплатными, но на что не пойдешь ради соответствия
тонов подсветки БП и материнской платы... А как поступить, если Вы не готовы включиться в "гонку вооружений" и менять источники питания согласно веяниям моды или покупать очень дорогие модели с огромным запасом мощности? Что ж, и для рационально мыслящих людей предлагается немало вариантов. Например, компания
Floston представляет модель LXFP700W, очень привлекательный для компьютерных прагматиков блок питания. Ведь несмотря на принадлежность к серии Luxury эта модель имеет невысокую цену.

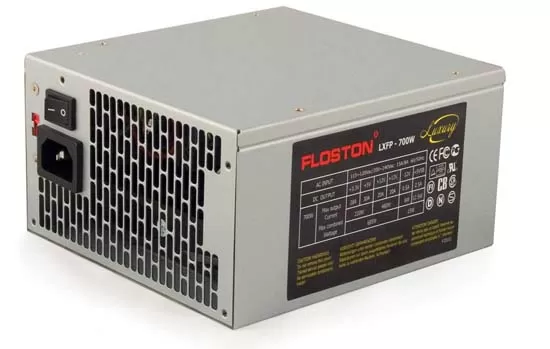

Внешне данный источник живительной силы для компьютера не очень-то выделяется из ряда себе подобных, однако за привычной внешностью стоит достаточно интересное сочетание возможностей и характеристик. Пусть это рабочая лошадка, но сделав ставку на нее вы точно не проиграете.



Комплект поставки и технические характеристики

Хотя данный источник питания и не относится к классу хай-энд (слово Luxury в названии может ввести в заблуждение, оно скорее относится к качеству начинки БП), он аккуратно упакован в симпатичную картонную коробку, снабженную достаточно подробной информацией о характеристиках данного БП.

Комплектация, правда, выглядит достаточно скромно и перечисляется в 2 строчки:

• сам блок питания Floston LXFP700W

• кабель для подключения к розетке

Скромность комплектации в данном случае не недостаток (еще не хватало комплектовать блоки питания специальными тряпочками для протирки, а ведь того и гляди, такие появятся), но она говорит о том, что кабели с "внутрикомпьютерными" разъемами не съемные. Пока что отделяемые жгуты - привилегия дорогих блоков питания, а Floston LXFP700W, как мы уже говорили, относится скорее к среднему или бюджетному классу. Что ж, обойдемся без элитных наворотов, посмотрим на наиболее важные характеристики источника.

Среди них отмечаем поддержку стандарта ATX 12V ver 2.2, раздельные шины питания +12V, автоматическую регулировку скорости вентилятора и компенсацию коэффициента мощности .

• Стандарт ATX 12V ver 2.2
• Совместимость с требованиями для процессоров Intel Pentium 4, AMD Athlon
• Мощность 700 Вт
• Один 120-мм вентилятор охлаждения
• Защита от перенапряжения
• Защита от перегрузки
• Защита от короткого замыкания

В общем-то, упоминание о том, что номинальная мощность равна 700 Вт - пустая формальность, ведь вы уже поняли это из названия модели - Floston LXFP700W. Так или иначе, эта мощность является настоящей "золотой серединой" для современных компьютеров. Блок питания мощностью 500 Вт при аппетитах нынешних видеокарт и процессоров является прожиточным минимумом. Киловаттные монстры нужны лишь энтузиастам, превращающим свой ПК в гибрид техногенного фетиша и калорифера, а вот 700-ваттный блок питания обеспечивает потребности сегодняшнего дня и имеет небольшой запас на случай апгрейда системы.

Более детальная  информация о характеристиках Floston LXFP700W приведена в таблице:

Для 700-Ваттного блока питания здесь катастрофически не хватает разъёмов Serial ATA и второго разъёма питания PCI Express для видеокарт. Такое впечатление, будто к современной начинке припаяли кабели от блоков питания прошлых лет. Ума не приложу, для чего современному компьютеру целых два разъёма для FDD, шесть для 3.5" HDD и всего 2 S-ATA?

Конструкция Floston LXFP700W

Первая конструктивная особенность, на которую мы уже обратили внимание, это несъемные провода. Сейчас принято считать, что возможность отстегнуть кабели - это хорошо, но можно и поспорить - цветовые обозначения разъемов на блоках питания с отключаемыми кабелями (так сделано в некоторых моделях Floston) - отнюдь не достаточная защита от дурака, и невнимательный пользователь рискует подать 12В на устройства, питающиеся от 5В. Результат, думается, очевиден - неминуемая гибель дорогостоящих комплектующих через поджаривание. Так что пусть лучше незадействованные разъемы висят в корпусе.

Корпус Floston LXFP700W разбирается достаточно просто, и мы не преминули полюбопытствовать, что находится внутри.

Надо признать, что для недорогого источника питания здесь используется достаточно добротная элементная база, конденсаторы, катушки и силовые ключи внушают доверие. Отрадно видеть качественный в целом монтаж, несколько странная конфигурация радиаторов может быть объяснена необходимостью вместить их в ограниченное пространство.

Также отрадно видеть нормальный предохранитель в прозрачном корпусе (на фото он справа сверху, подключен к желто-зеленому кабелю) - если вдруг произойдет замыкание или нагрузка превысит допустимую, будет сразу видно, что сгорел именно предохранитель.

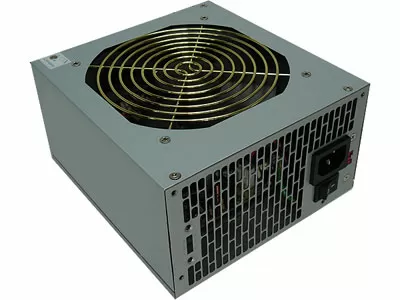

Использующийся в Floston LXFP700W вентилятор имеет диаметр 120 мм, его подшипник достаточно хорош, по крайней мере, насколько можно судить по кратковременному тестированию. При небольшой скорости вращения вентилятор обеспечивает достаточно эффективный обдув - заслуга ли это его, или силовые элементы посажены на радиаторы с хорошим термоинтерфейсом (не секрет, что в недорогих БП радиаторы эффективно работают далеко не всегда), но даже после нагрузочного тестирования на стенде температура внутри Floston LXFP700W была далека от критической. Конечно, важно и наличие хорошего притока воздуха с противоположной стороны, у данного БП эта стенка представляет собой практически сплошное отверстие.

Что характерно, уровень создаваемого при работе шума достаточно низкий и почти наверняка будет теряться на фоне звука работы процессорного кулера.

Снижению шумности работы способствует и использование защитной решетки из круглой проволоки - просто пробитые в корпусе отверстия имеют гораздо худшую аэродинамику, создают завихрения потока воздуха и лишний свист.

Результаты тестирования Floston LXFP700W

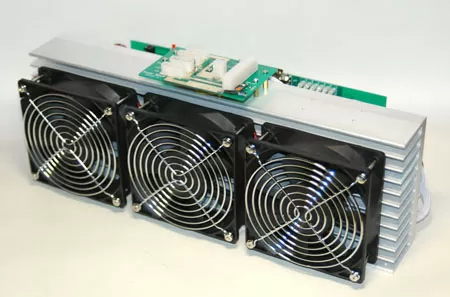

Как обычно, мы использовали для тестирования специализированный нагрузочный стенд, разработанный компанией "Микродип".

Этот прибор, собранный на огромном радиаторе, позволяет снимать нагрузочные характеристики блоков питания в ручном и автоматическом режимах. С его помощью можно проанализировать возможности блока питания, соответствие силовых параметров паспортным значениям и спецификации ATX. Стенд предназначен для мощностей до 500 Вт, что, казалось бы, может стать препятствием для тестирования 700-ваттного Floston LXFP700W. Однако, стенд работает в режиме кросс-нагрузки, а мощность по каналам 3,3В и 5В для испытуемого блока ограничена весьма умеренными 220 Вт. Так что подключаемся к стенду и спокойно тестируем БП. Для этого сначала задаем в регулирующей нагрузку программе характеристики подопытного. В нашем случае это значения, указанные на коробке Floston LXFP700W:

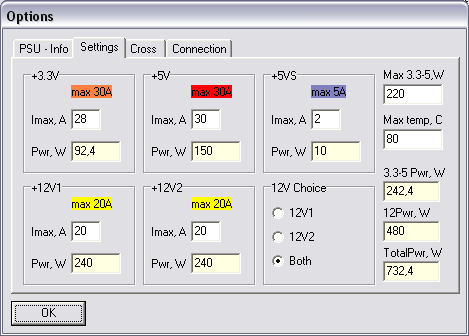

Вносим их в форму и запускаем автоматический кросс-нагрузочный тест.

В процессе работы стенд варьирует нагрузку на каналы и программа фиксирует отклонения в выдаваемом напряжении.

Если оно выходит за рамки, оговоренные стандартами, этот участок строящейся в процессе тестирования диаграммы будет красным (пограничное значение) или белым (значительный выход за пределы допустимого). Оттенки желтого говорят о том, что блок справляется, а зеленый - что напряжение идеально.

Итоговым результатом стали следующие изображения:

Зеленый цвет - отклонение менее 1% от номинала, красный цвет - 5%, белый - более 5%.

Как несложно заметить, каналы +3,3 В и +5В практически не "проседают" ни при каких условиях. Это хорошо, поскольку означает стабильность работы ключевых компонентов системной логики. Диаграммы шин +12V говорят о том, что блок питания рассчитан на нагрузку, смещённую в сторону шины +12V, что характерно для современных компьютеров. Иными словами, Floston LXFP700W обладает достаточным запасом прочности для среднестатистических современных ПК, не оснащаемых десятком одновременно стартующих жестких дисков.

Выводы

Этот блок питания является хорошим конкурентом продукции FSP, и ему на данном этапе не хватает, разве что, такой же хорошей известности. При достаточно высоких характеристиках и действительно низком уровне шума блок питания Floston LXFP700W стоит недорого, так что вполне можно говорить об отличном показателе "цена/качество". Учитывая хорошую элементную базу, к тому же, не подверженную перегреву (даже во время тестирования блок не начал пахнуть горячими транзисторами и изоляцией, как это бывает), данный источник питания претендует на роль долгожителя в корпусе вашего ПК. Что ж, мощности ему хватит и для систем завтрашнего дня, медленно вращающийся большой вентилятор имеет впечатляющий ресурс, так что Floston LXFP700W - настоящий выбор компьютерных прагматиков.

К недостаткам модели стоит отнести неудачную конфигурацию разъёмов питания - всего два Serial ATA и один PCI Express. Грубо говоря, с помощью современного железа не получится нагрузить блок питания на его номинальную мощность. Правда, есть информация, что в следующей поставке эти блоки питания уже будут иметь 4 разъёма S-ATA и 4 PCPlug. Ну а заурядная внешность имеет значение лишь в том случае, если корпус вашего ПК имеет прозрачные стенки.

Евгений Вольнов
16/08.2007
