Предыстория

В конце 2003 года в российском телевидении произошло знаменательное событие: первый общероссийский канал ОРТ начал вещание телепрограмм со стерео звуком. Пока ещё не на всех программах, а только в вечерних показах кинофильмов и некоторых музыкальных программах. Вслед за ОРТ подтянулось и прогрессивное музыкальное телевидение - MTV. На этом канале почти все программы и видеоклипы транслируются со стерео звуком.

Однако, стереозвук даже сегодня, увы, доступен далеко не всем. И причина тому не столько качество наших кабельных сетей и устаревшее оборудование, которое блокирует прохождение NICAM-сигнала на пути от передатчика к потребителю. Причина в другом. Наслаждаться прелестями цивилизации преимущественно могут только владельцы S-VHS видеомагнитофонов и дорогих телевизоров с большой диагональю, т.к. по большей части в состав только этого класса аппаратуры входят декодеры сигнала NICAM. На этом фоне владельцы компьютерных тюнеров с поддержкой стереозвука оказываются в более выигрышной ситуации. Поддержка NICAM автоматически осуществляется в чипсетах нового поколения, на которых строятся современные тюнера, и лишь очень незначительно увеличивает стоимость последних.

Сегодня мы рассмотрим новейший ТВ-тюнер от компании AverMedia, модель Studio 307, специально адаптированную под новое русское телевидение со стереозвуком. Будучи преемником модели Studio 305, триста седьмая сохранила все функции предшественника и добавила к ним поддержку NICAM D/K.

Как и другая продукция компании AverMedia, тюнер Studio 307 полностью подготовлен для продажи в России - все надписи на коробке сделаны на русском языке, а в правом верхнем углу красуется надпись "Поддержка NICAM стерео", как раз то, что нам нужно.

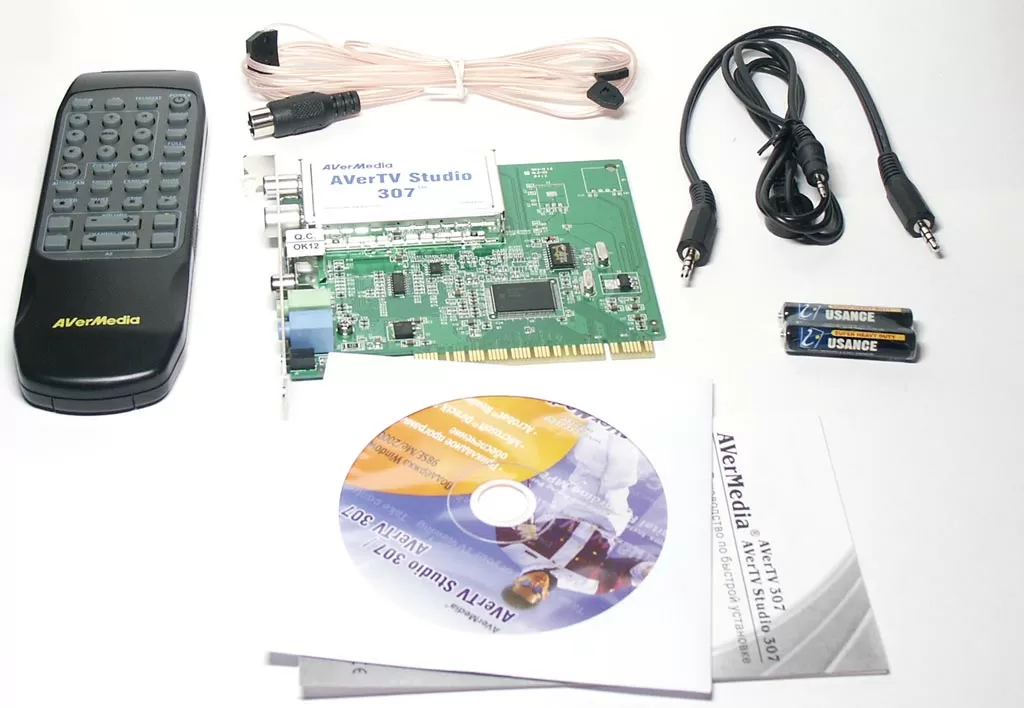

Комплект поставки тюнера ничем не отличается от поставки модели Studio 305:

• Сама плата ТВ-тюнера AverTV Studio 307

• Пульт дистанционного управления с двумя батарейками типа ААА

• ИК-датчик пульта дистанционного управления

• FM-антенна

• Аудиокабель стерео с двумя 3.5 мм разъёмами

• Компакт-диск с драйверами и программным обеспечением

• Инструкция пользователя на русском языке

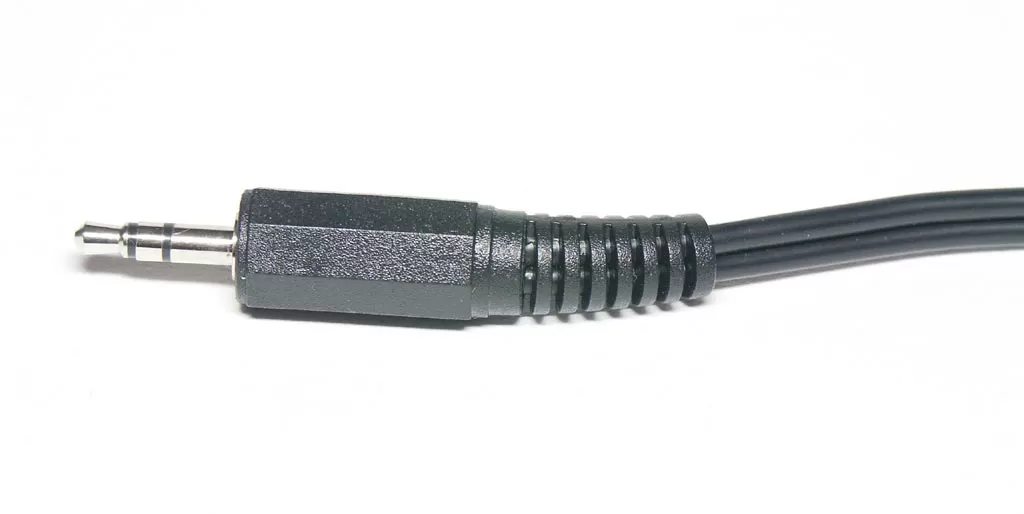

Но даже в коробочке с тюнером есть то, что сразу обращает на себя внимание - это кабель для подключения Studio 307 к звуковой карте.

Посмотрите на него и увидите, что это двойной кабель для передачи стерео звука. Сразу понимаешь, что поддержка стерео звука - это не пустые слова в случае с AverMedia Studio 307.

Отличительные особенности, указанные на коробке с ТВ-тюнером, практически те же, что и у модели Studio 305.

• Чип-декодер Philips SAA7134HL с 9-битным аналого-цифровым преобразованием и декодером NICAM

• Приём ТВ-программ и радио

• Предустановленные настройки частот радиостанций Москвы и Санкт-Петербурга

• Поддержка функции TimeShift, сдвига во времени (пауза, перемотка и повторный просмотр телетрансляции) для телепрограмм и радио

• Запись видео в формате MPEG I/II, MPEG 4 или AVI

• Запись FM-радио в формате MP3

• Управление АРУ

• Воспроизведение записи в реальном времени без остановки процесса записи

• Воспроизведение записи как "кадр в кадре"

• Управление скоростью воспроизведения записи - "замедленное" и "ускоренное"

• Запись по расписанию ТВ-программ в фоновом режиме

• Создание группы любимых каналов

• Поддержка телетекста

• Блокировка каналов от детей

• Установка живого видео в качестве обоев рабочего стола

Для новой модели AverMedia немного модифицировала программное обеспечение, добавив частоты радиостанций, вещающих на территории северной столицы и предусмотрев возможность управления автоматическим усилением (АРУ), но об этом мы поговорим чуть позже, при рассмотрении программного обеспечения, а пока что посмотрим на саму плату ТВ-тюнера.

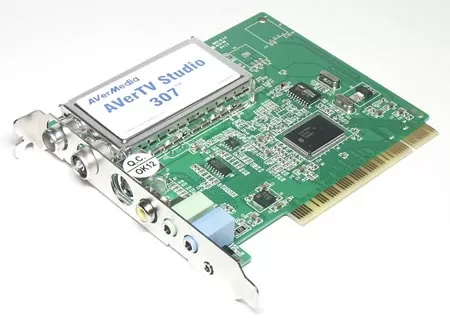

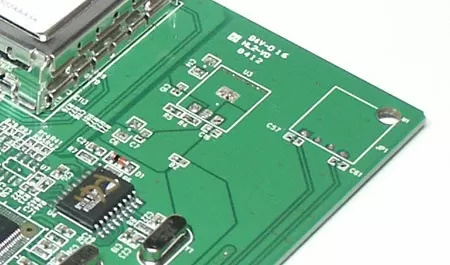

ТВ-тюнер собран на небольшой печатной плате, покрытой зелёным лаком. Внешне плата выглядит более современной, чем многие другие тюнеры. Вместо круглых конденсаторов уже распаяны бескорпусные миниатюрные ёмкости, да и на самой плате появилось больше свободного места. Внешние аудио разъёмы, выведенные на панельку платы, сделаны из пластика зелёного и голубого цвета в соответствии со стандартами PC99, чтобы было легче подключать кабели к разъёмам того же цвета.

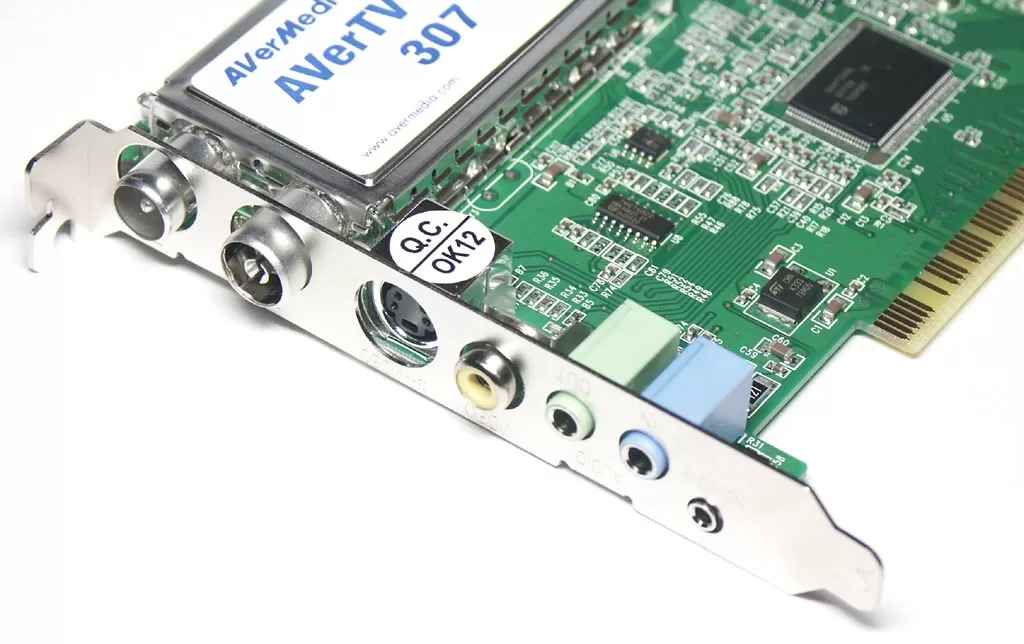

На металлической панельке платы установлены следующие гнёзда (сверху вниз, слева направо).

• Гнездо FM-антенны

• Гнездо ТВ-антенны

• Видеовход S-Video

• Композитный видеовход RCA

• 3.5 мм гнездо линейного аудиовыхода

• 3.5 мм гнездо линейного аудиовхода

• Гнездо для подключения ИК-датчика

Датчик инфракрасного сигнала от пульта ДУ здесь подключается напрямую к плате ТВ-тюнера. Гнездо датчика имеет меньший диаметр, чем у кабелей линейного аудио входа и выхода, чтобы не ошибиться при подключении кабелей на ощупь. Да и само гнездо чуть смещено с общей линейки звуковых и видео гнёзд ТВ-тюнера. Так что ошибка, можно сказать, исключена.

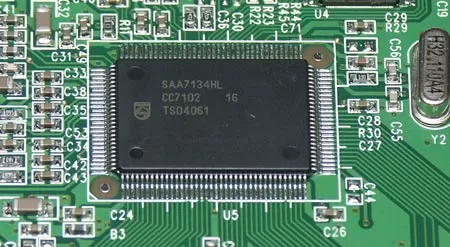

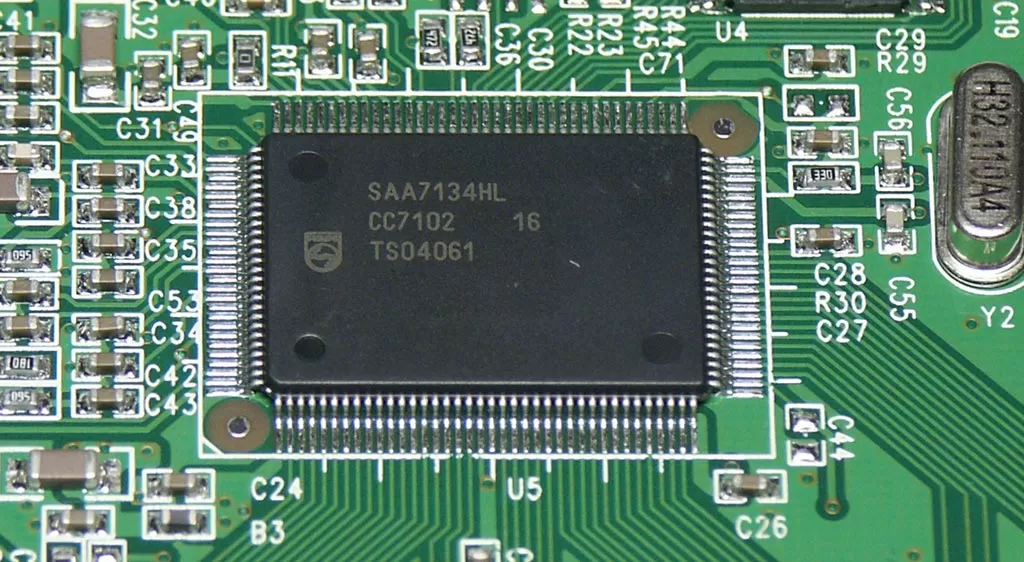

Основное достоинство этого тюнера, поддержка стереофонического звука стандарта NICAM - заслуга нового чипа Philips SAA7134HL. Этот PCI декодер имеет поддержку стандартов NTSC, PAL и SECAM. Для оцифровки аналогового потока используются два 9-битных АЦП, работающих на частоте 27 МГц. Поддерживается аппаратное управление яркостью, контрастностью и цветом, аппаратное масштабирование и анти-алиасинг. Естественно, для обработки стерео-звука используются АЦП и ЦАП с 16-битной точностью. Как и более распространённые чипы-декодеры серии Conexant Fusion, чип Philips SAA7134HL имеет возможность передавать аудио поток по шине PCI, - возможность, не реализованную современными производителями ТВ-тюнеров.

В модели Aver Studio 307 звук можно передавать только через внешний линейный выход. Вообще, это не есть хорошо и я в очередной раз объясню, почему. Сегодня очень многие компьютеры используют встроенные звуковые карты. А три стандартных 3.5 мм гнезда, установленные сзади, могут использоваться под 5.1-канальную акустику. То есть, подключить кабель от ТВ-тюнера будет некуда. В случае же, если вы используете компьютер, собранные на barebone-платформе типа Shuttle XPC, то ситуация ещё более неприятная. Такие компьютеры сзади имеют только аналоговые выходы, а линейный вход в них расположен на лицевой панели для удобства подключения различной техники.

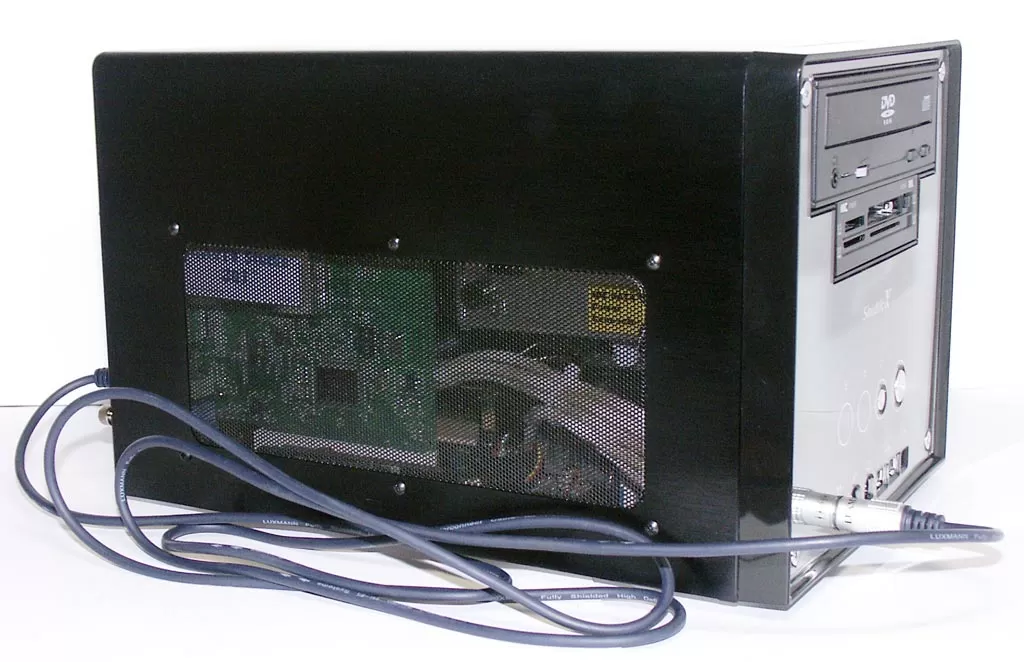

Естественно, длинны кабеля, поставляемого в комплекте с тюнером, не хватает для подключения к гнезду на лицевой панели. Конечно, можно использовать кабель, купленный отдельно, но в этом случае изящный компьютер формата SFF будет выглядеть не эстетично. На плате Aver Studio 307 имеется разводка под коннектор типа MPU-401 для 4-контактного кабеля от CD-ROM. Возможно, AverMedia начнёт их устанавливать (всё же нам попалась одна из первых моделей Studio 307).

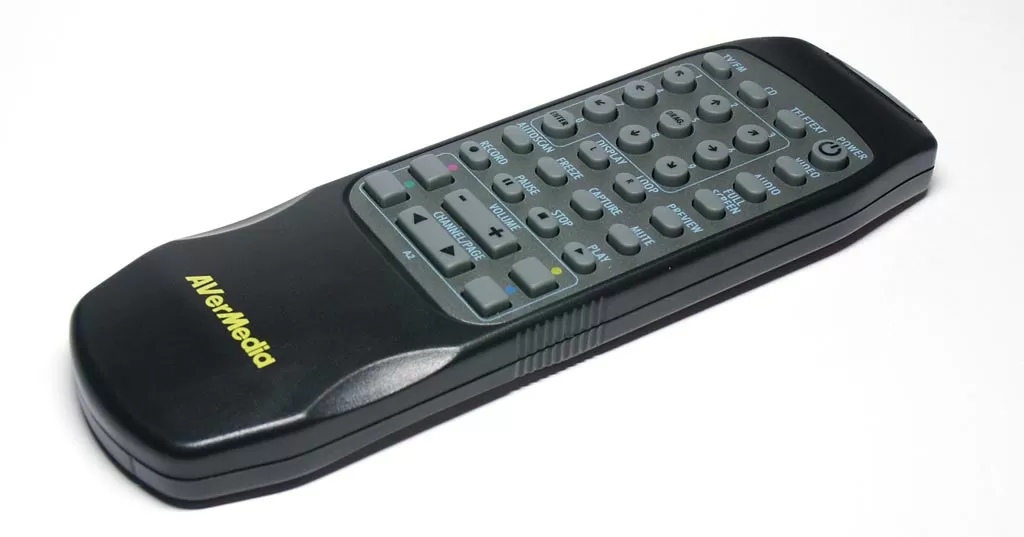

Пульт дистанционного управления ТВ-тюнера остался тем же самым, что и у Studio 305. Пульт управления питается от двух батареек типа ААА, поставляемых в комплекте, он очень удобный и эргономичный.

Разобравшись с комплектом поставки тюнера и его конструкцией, можем переходить к установке и тестированию AverTV Studio 307.

Для тестирования ТВ-тюнера мы использовали компьютер, собранный на базе платформы Shuttle Reflexion на системном чипсете i865G.

• Процессор - Pentium 4 на частоте 2.7 ГГц

• Память - 512 Мб DDR400 Kingston

• Жёсткий диск - IBM 60Gb (7200 rpm)

• Операционная система - Windows XP Rus

Мы выбрали компьютер на платформе Shuttle XPC, так как эти платформы используются в профессиональных аудио и видео студиях главным образом из-за сбалансированности и устойчивости к различным электромагнитным излучениям. Наша задача была - использовать наиболее "чистый" в плане наводок компьютер, чтобы исключить влияние различных его элементов на ТВ-тюнер.

Программное обеспечение

В комплекте к ТВ-тюнеру поставляется всего один диск с программным обеспечением - драйверы и универсальная программа для ТВ и радио. Инструментов для видеомонтажа на диске нет.

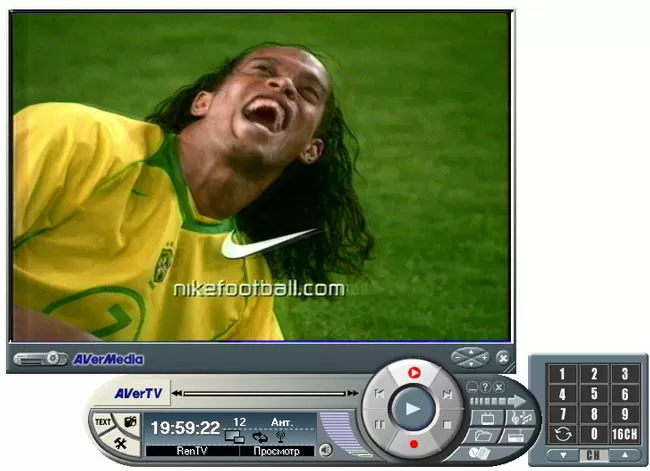

Программа имеет очень удобный интерфейс в стиле популярных медиа-плееров. По сравнению с программным обеспечением 305-й модели, новая версия изменилась не сильно - в дизайне панели управления исчезла кнопка "EPG" и немного поменялась расцветка. Окно просмотра можно изменять в размерах, как вам того захочется - оставляя соотношение сторон прямоугольника прежним или вытягивая его по горизонтали и вертикали. Вызвав настройки программы, мы переходим на закладку, в которой можно сделать настройку каналов.

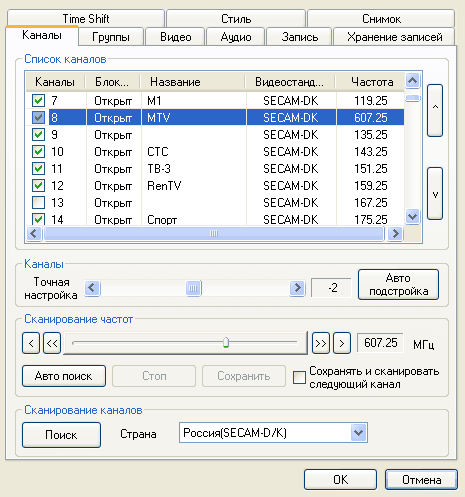

В меню "каналы" можно произвести сканирование частот и настройку каналов. Вообще, для поиска и настройки каналов здесь существуют несколько способов. Можно произвести сканирование сетки каналов, можно заставить тюнер пройти весь диапазон частот и найти все доступные каналы с минимальным шагом 0.25 МГц (правда, в этом случае возможно появления каналов-призраков, то есть каналов, которые определяются программным обеспечением, но которых на самом деле не существует), что рекомендуется делать при использовании тюнера в зоне неуверенного покрытия, а можно вручную ввести частоту для каждого канала, если она вам известна. Более точное сканирование даёт, конечно же, лучший результат.

Вот методы настройки каналов в списке по возрастанию сложности и эффективности:

• Сканирование сетки частот (быстро, но не всегда эффективно, так как сетка частот для разных регионов может отличаться от стандартной).

• Автосканирование с шагом 0.25 МГц всего частотного диапазона. Метод имеет полное право либо найти лишние несуществующие каналы, либо пропустить реальные и проблема тут вовсе не в чувствительности тюнера, а в настройках детектора каналов и качестве антенны.

• Интерактивный поиск по всему частотному диапазону с остановкой на каждом найденном канале и возможностью пропуска или сохранения его в списке каналов. Порог чувствительности детектора каналов в этом режиме специально несколько завышен.

• И, наконец, ввод частоты вручную (для особо одарённых и ведающих телеманов).

Кстати говоря, именно такая гибкость в настройке в большей степени и определяет понятие «Адаптировано для России». Для большинства развитых стран достаточно метода сканирования сетки частот.

Для каждого из найденных каналов можно включить автоматическую подстройку или подстроить частоту вручную. Передвигая ползунок в меню, вы изменяете некое значение в соседнем окошке "-1" или "+4". Что характеризуют эти цифры - не ясно. Здесь же можно закрыть доступ к каналам от детей, причём, как навсегда, так и по расписанию, в определённое время и можно поменять каналы местами, чтобы установить их привычный порядок следования друг за другом, например, как на телевизоре.

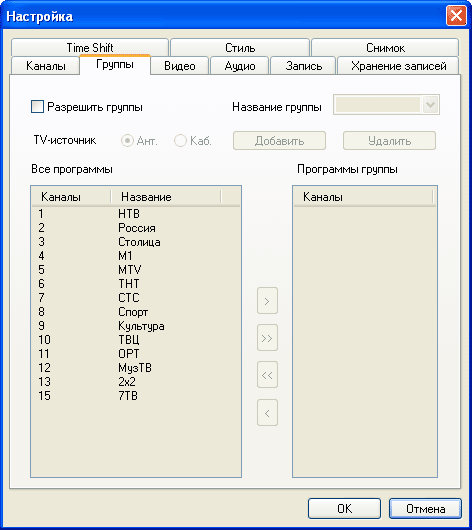

Каналы можно объединять в группы, которые пользователь может задавать самостоятельно.

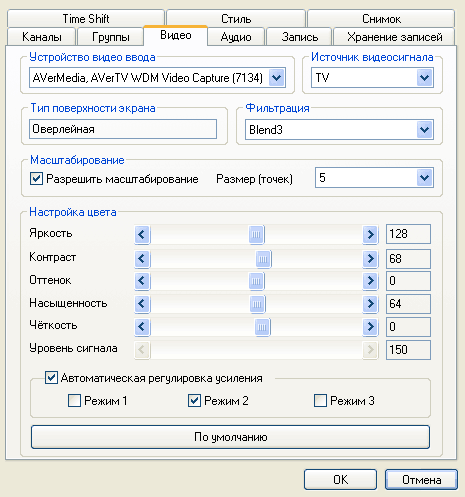

В настройках изображения имеется возможность выбирать источник сигнала (антенна или видеовходы), настраивать яркость, контрастность и оттенки изображения под себя и накладывать различную фильтрацию на изображение. Фильтрация по одному из пяти методов помогает избавиться от эффекта "лесенки" на краях горизонтально движущихся объектов. В результате применения фильтрации, движения становятся более естественными, хотя при этом повышается нагрузка на центральный процессор. На современных компьютерах, правда, это повышение нагрузки будет незаметным. Хотя, при использовании требовательных к ресурсам системы приложений, ничто не мешает в любой момент отключить фильтрацию.

Отдельное внимание стоит уделить новой группе настроек параметров тюнера. Речь идёт об элементах управления уровнем входного сигнала и АРУ (Автоматическая Регулировка Усиления). С помощью этих настроек можно управлять уровнем сигнала, который подаётся на вход внутреннего преобразователя (АЦП) чипсета Philips. По умолчанию АРУ чипсета отключено и уровнем входного сигнала можно управлять вручную. Визуально это будет выглядеть как изменение яркости и контрастности телевизионной картинки. При желании АРУ можно включить, но при этом на некоторых каналах может наблюдаться засветка в ярких местах изображения. Поэтому лучше оставить всё как есть по умолчанию, тем более, что видеосигнал, поступающий с выхода ВЧ блока, сам по себе уже нормирован по амплитуде и в дальнейшей корректировке не нуждается.

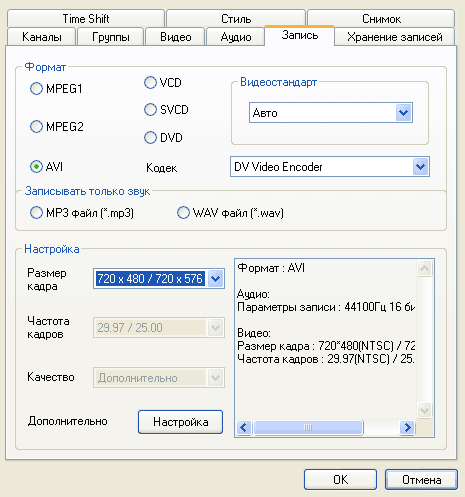

ТВ-тюнер AverTV Studio 307 может записывать видео в форматы MPEG2, MPEG1 и AVI. Для каждого формата имеется возможность настроить качество записи, а для формата AVI - выбрать один из кодеков, установленных в системе. То есть, если у вас установлен кодек DivX, то вы сможете записывать напрямую в формат MPEG4. То есть, с выходом нового кодека, вам не нужно будет дожидаться пока компания-производитель тюнера выпустит новую версию программного обеспечения с его поддержкой. Достаточно будет установить этот кодек в систему и вы сможете его использовать.

Программное обеспечение AverTV Studio 307 позволяет настраивать качество функции сдвига во времени - "Timeshift". Интересно, что программа прогнозирует, какую частоту центрального процессора надо иметь, чтобы сдвиг во времени работал с выбранным качеством. Здесь так же можно заставить программу записывать на диск видео, которое и является "сдвигом во времени".

Мы уже ни  раз говорили о функции сдвига во времени или Timeshift и повторимся в очередной раз. Функция сдвига во времени позволяет ставить на паузу трансляцию, производимую в реальном времени. То есть, если вас отрывает от просмотра телепрограммы телефонный звонок или нежданный гость, который, как известно, немногим лучше татарина, то вы можете просто по нажатию на одну кнопку остановить телепередачу. В этот момент компьютер начнёт записывать на жёсткий диск данную телепрограмму и как только просмотр будет снят с паузы, вам будет показываться уже запись, а компьютер будет продолжать записывать телепередачу и демонстрировать вам её запись с небольшим запозданием, то есть, со сдвигом во времени. В различных тюнерах функция сдвига во времени реализована разными способами. В AverTV Studio 307 реализация примечательна тем, что можно настраивать качество записи видео и можно управлять фрагментом записанного видео.

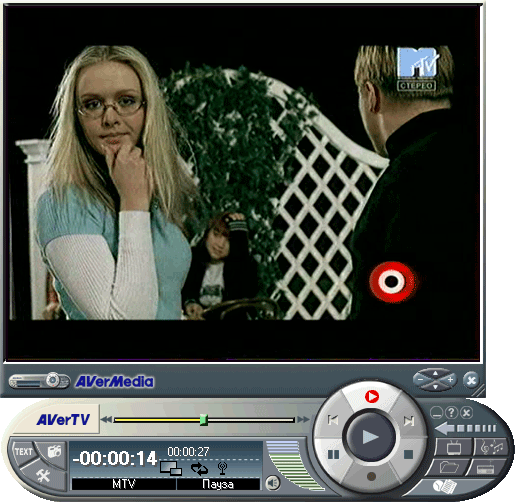

Вы включаете функцию Time Shift нажатием кнопки с треугольничком в верхней части круглых кнопок навигации. Теперь вы можете нажимая кнопку паузы, останавливать телетрансляцию на вашем компьютере. Ползунок в верхней части панели управления станет индикатором сдвига во времени. Вы сможете перемещая ползунок влево или вправо, возвращать телепрограмму на некоторое время вперёд или назад, повторяя интересные моменты, которые, например, были "не расслышаны" или перематывать рекламу. Говоря о функции сдвига во времени, можно сделать простой вывод - она реализована на очень высоком уровне. Кстати, функция сдвига во времени здесь реализована не только для режима просмотра телепрограмм, но и для прослушивания радио, что вообще довольно редко для тюнеров.

Кстати, раз уж мы заговорили о реализации приёма радио в этом тюнере, то нельзя не упомянуть, что в программном обеспечении AverTV уже заложены частоты всех радиостанций, вещающих в Москве и Санкт-Петербурге, причём, как в УКВ, так и в FM диапазоне. Если вы находитесь в одном из этих городов и примерно представляете себе число радиостанций, вещающих на ультракоротких волнах, то вы непременно должны знать, насколько удобнее, когда в программном обеспечении по умолчанию уже настроены все радиостанции.

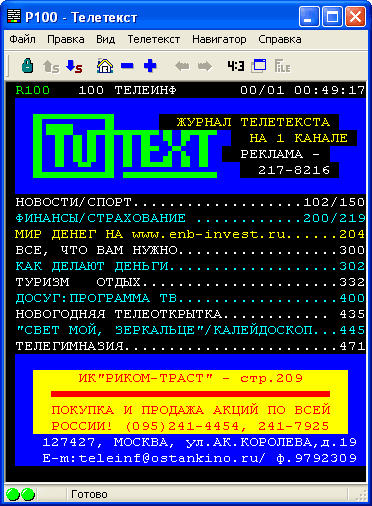

Поддержка телетекста в тюнере есть, сама программа для работы с телетекстом сделана довольно удобно и работает быстро. Здесь так же имеется поддержка русского языка. Здесь есть возможность поиска по ключевым словам в телетексте. Если надо найти, скажем, гороскоп или программу передач - очень удобно. Отличительная особенность именно этой программы для просмотра телетекста - грамотное переключение между латиницей и кириллицей. Немногие современные программы грамотно переключаются на кириллицу.

Самое интересное, как водится, мы оставили напоследок: то, что касается стереозвука. Как мы уже говорили, из общедоступных каналов сегодня только ОРТ и MTV транслируются со стереозвуком. Но если у вас в доме проложено кабельное телевидение, не факт, что оно транслирует каналы со стереозвуком. Поэтому мы настраивали каналы на комнатную антенну Thomson ANT150 с усилителем и проверяли на стационарной антенне, установленной на крыше и имеющей кабельную разводку по подъезду.

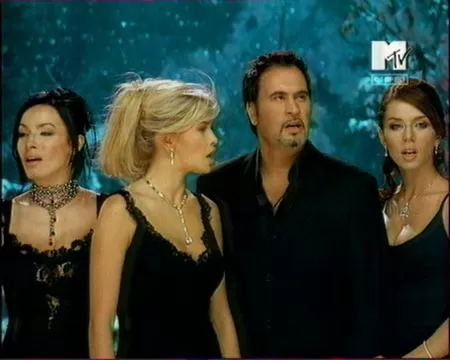

Настроившись на MTV, было обнаружено, что канал действительно транслируется со стерео звуком. Однако, это относится не ко всем видеоклипам - старые транслируются по-прежнему с монофоническим звуком, реклама, естественно, тоже, а долгожданные новинки - в стерео режиме. Но качественный приём в формате NICAM зависит от многих параметров и не последнюю роль здесь играет качество антенны и кабельной проводки отдельного дома или района. Так же на приём телетекста и NICAM сильное влияние оказывают последствия многолучевого приёма, когда антенна ловит одновременно главный и отражённый сигнал или несколько отраженных. В результате картинка на экране двоится по горизонтали и у объектов появляются силуэты. Если у вас такая ситуация, то едва ли вам удастся насладиться стереозвуком в формате NICAM.

Впечатления и выводы

По приёму каналов модель Aver Studio 307 практически идентична 305-й. Те же самые 14 каналов из 15 доступных для телевизора Samsung, плюс ещё один канал, который тюнер нашёл на комнатной антенне. Этот не совсем понятный канал, без логотипа, так и остался для нас загадкой. Из четырнадцати найденных на стационарную антенну каналов, двеннадцать имеют очень хорошее качество, один - среднее и один - очень низкое. В наших условиях это очень хороший результат.

Качество приёма радио так же порадовало. Для прослушивания некоторых радиостанций (например - радио "Максимум" или "Шансон") даже не пришлось подключать FM-антенну. Тюнер итак принимал их, причём со стерео звуком.

Применение 9-битного декодера и программных фильтров сглаживания даёт очень высокое качество картинки. Картинка имеет более сочные и яркие цвета, чем на тюнерах с 8-битными декодерами. Ну и, конечно же, качество аналогового блока приёмника в этой цепи играет далеко не последнюю роль.

Мы уже привыкли к стереозвуку на компьютере. Игры с многоканальным аудио, фильмы в DVD и MPEG-4, музыка и радио. Нормальным многоканальным звуком нас уже не удивишь. Намного удивительнее, если бы на компьютере был монофонический звук. Поэтому к MTV со стереозвуком и ОРТ относишься, как к чему-то должному. Бесспорно, это приятно и удивляет, но я бы предпочёл, чтобы стереозвук был у меня на телевизоре. Хотя, конечно же, приятно, что теперь можно делать записи с музыкального канала без потери качества и слушать их со стерео звуком.

Минусы у ТВ-тюнера те же, что и у 305-й модели. Наиболее существенный относится к конструкции самой платы - на ней нет внутренних разъёмов для подключения звуковой карты через кабель от CD-ROM. Мы уже рассмотрели причины, почему это так важно для современного ТВ-тюнера и отсутствие внутренних разъёмов мы не можем простить производителю.

Мы благодарим компанию "Антарес", официального дистрибьютора продукции AverMedia за предоставленный ТВ-тюнер AverTV Studio 307.

Михаил Дегтярёв (aka LIKE OFF)
21/04.2004
