ТВ-тюнер 3DeMoN

Прогресс не стоит на месте. И то, что ещё недавно было доступно только состоятельным людям, сегодня может купить практически каждый. И сегодня полный набор мультимедиа подразумевает не только звуковую карту с колонками и микрофоном, но также веб-камеру, джойстики и теле- или радио-приёмник. Проще говоря, ТV/FM тюнер. Ещё полгода назад на российском рынке были доступны большей частью тюнеры от известных производителей - Pinnacle, AVerMedia, Prolink. Сегодня в прайс-листах мы всё чаще встречаем noname платы для приёма телевизионного и радио сигнала. С одной из таких плат мы недавно познакомились и предлагаем ознакомиться и вам.

Введение

На пыльной полке компьютерного магазина лежало много красочных коробок. Материнские платы, видеокарты, картриджи для принтеров, процессоры и прочее железо. Среди всего этого отдельно с краю располагались различные мультимедиа-устройства - веб-камеры, звуковые карты и ТВ-тюнеры. И среди привычных Pinnacle и Creative резала взгляд невзрачная коробка с надписью 3DeMon. На традиционный вопрос "что это" мне ответили, что ТВ-тюнер неизвестного производства. В ходе разговора выяснилось, что этого демона никто не покупает, да и вообще он ужасно плохой, только полку засоряет, все, кто такие берут - возвращают обратно, и всё в таком духе. Ну что ж, раз о нём так плохо отзываются, надо бы его протестировать.

Комплект поставки

Обычная коробка. Кроме надписи 3DeMon и TV/FM/Capture on PC на лицевой стороне больше ничто не говорит о содержимом коробки. Первая мысль - внутри лежит TV/FM тюнер. Ан, нет, надо перевернуть коробку, чтобы прочитать модель карты - PV951. Сзади написано опять же, что это TV/FM тюнер, и даны возможности двух модификаций PV951TF. У одной из них есть радиоприёмник, у другой его нет. Какая плата в коробке - не написано.

Также сзади коробки наклеечкой отмечены поддерживаемые стандарты - PAL BG, PAL DK. Родной SECAM не отмечен, и создаётся впечатление, будто тюнер вообще этот основной стандарт не поддерживает. После этого покупать такой тюнер как-то сразу не хочется. Но наша задача - изучить его поближе.

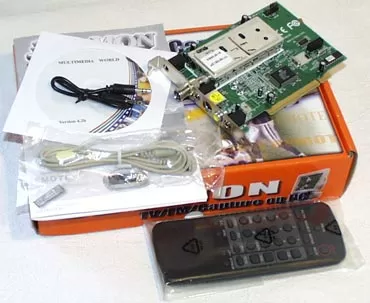

Интересно, что входит в комплект поставки. Как ни странно, но в коробке оказалось всё, что нужно обычному тюнеру:

Это: сама плата тюнера, небольшое руководство пользователя, шнур к звуковой карте, пульт управления, ик-приёмник (глаз) и диск с драйверами. К сожалению, вкладывать батарейки к пульту ДУ фирма 3DeMon не посчитала нужным.

Перечитывая руководство пользователя, я так и не нашёл ни одной ссылки на производителя этого устройства. Где брать новые драйвера, куда обращаться с вопросами - всё это осталось загадкой.

Системные требования:

• Pentium 90 процессор, или выше

• 32 мегабайта памяти

• DirectDraw-совместимая видеокарта

• Привод CD-ROM

• Звуковая карта

• Один свободный PCI слот

• Windows 9x/NT/2000

Беря плату в руки

Открываем коробку, достаём плату из пакетика и смотрим на неё. Первое разочарование - это обычный ТВ-тюнер, без возможности приёма радиосигнала. Значит, надпись на коробке нас обманула. А так как выяснить до конца, какая именно модель тюнера находится в коробке сложно, то единственным отличием простого ТВ-тюнера от тюнера с радио станет цена. Но это только в том случае, если вы захотите его покупать.

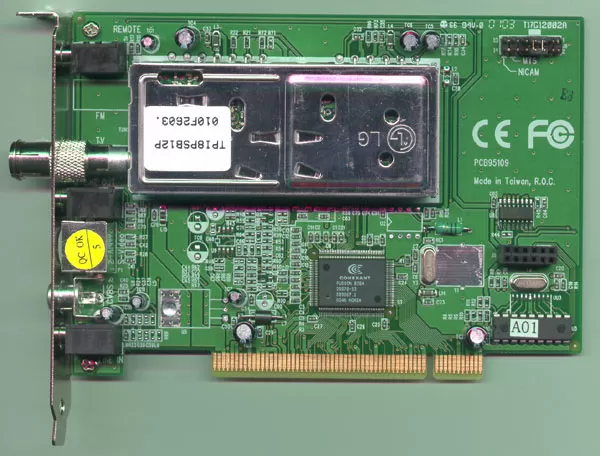

Стандартная PCI плата зелёного цвета с большим приёмником. Сразу видим, что приёмник изготовлен компанией LG Electronics. Сегодня большинство тюнеров используют приёмники Philips, а вот LG - это довольно редкое явление. Прямо над антенным входом виднеется пустое место для такого же входа от радио антенны. К сожалению, у нас здесь зияет пустота. В правом верхнем углу расположены какие-то джамперы для переключения между MTS и NICAM. Никакого описания этих перемычек в руководстве пользователя нет, поэтому их назначение, опять же, загадка.

На панельке снизу вверх расположены: линейный аудиовход, композитный видеовход, S-Video вход, аудиовыход, антенный вход и гнездо для подключения ИК-датчика пульта дистанционного управления. Если речь о контактах, то они весьма качественные. И антенный вход, и видеовхода, и контакты для подключения звуковой аппаратуры отлично выполняют свою роль. Особенно важно это для антенного входа, от которого зависит качество принимаемого сигнала.

Ещё на карте есть разъём для подключения дочерней платы. И на фотографии руководства пользователя тюнер изображён именно с дочерней платой. Но у нас её не было, а для чего она служит - одна из тайн трёх демонов. Задняя стенка платы пустая - никаких элементов на ней нет.

Непосредственно над PCI контактами распаян чип видеодекодера. Это Conexant Fusion 878A - самый часто используемый чип для ТВ-тюнеров.

Этот чип умеет декодировать и PAL и SECAM.

Серьёзным недостатком этого тюнера можно назвать отсутствие внутренних MPU коннекторов для подключения тюнера к звуковой карте, или другим устройствам внутри компьютера, так как это сделано в Pinnacle Studio PCTV. Это означает, что подключается сей тюнер только через контакты на панельке.

Пульт дистанционного управления

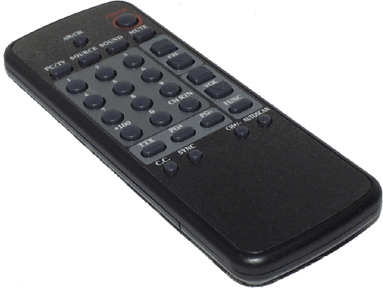

Неизвестно, поставляются ли все тюнеры 3DeMon с пультами ДУ, или нет, но в нашей коробке такой пульт был. ПДУ питается от двух батареек типа ААА; самих источников питания в комплекте нет.

Сам пульт по своему дизайну напомнил мне, что были когда-то времена телевизоров и видеомагнитофонов ORION, первых "Горизонт" с дистанционным управлением. Потому что такую вот "шоколадку" держать в руках вообще неудобно. Кнопок мало. Они расположены рядами и очень неудобно. Единственный, наверное, плюс в том, что кнопки большие - одним пальцем две не нажмёшь. А вообще пульт не эргономичный, и надежду внушает только прочность конструкции, на которую и сесть можно, да и орехи поколоть пульт сможет.

К плате тюнера подключается глаз - приёмник ИК лучей. В комплекте с ним идёт наклеечка для крепления датчика на поверхность монитора, или компьютера.

Когда мы тестировали тюнер Pinnacle StudioPCTV, то заметили, что у него глаз подключался к COM-порту, что имело несколько недостатков. Здесь же использование COM-порта не требуется, как и на большинстве других тюнеров.

С пульта управления можно включать и выключать тюнер. И хотя до сих пор мне не совсем ясно, зачем нужен пульт ДУ для компьютерного тюнера, когда под руками клавиатура, большинство современных тюнеров поставляются с пультами дистанционного управления.

Инсталляция

Несмотря на наличие в комплекте с тюнером одного диска, мы были разочарованы. На диске располагались драйвера для десятков тюнеров, причём директории просто содержали маркировку тюнера типа PV951. И если не знать, какое устройство вы купили, выбрать драйвер становится проблематично. Программа инсталляции устанавливает только интерфейс просмотрщика, а драйвера ставятся вручную.

После инсталляции среди устройств мультимедиа появляются два новых, представляющих собой наш тюнер. В свою очередь, в системном трее появляется иконка вызова просмотрщика телепрограмм.

Программное обеспечение

К сожалению, программное обеспечение более чем скромное - всего один приёмник телерадиопрограмм. Интерфейс этого приёмника довольно странный и вообще не понятно, чем руководствовались программисты при создании интерфейса этой программы. Вы сейчас тоже поймёте, почему я так говорю.

Прежде всего, в этой программе нельзя настроить определённые каналы на определённый сигнал. И если ТВ6 у вас найдено под 67 каналом, то для его вызова придётся набирать 67. Настроить этот канал на шестую кнопку не выйдет. Плеер универсальный для всех тюнеров типа 3DeMon, поэтому на лицевой стороне выбирается источник сигнала - телевизионный, или радио. Слева расположено колесо управления с пятью клавишами. Вертикальные стрелки переключают каналы, горизонтальные - регулируют громкость. Кнопка Function вызывает функции яркости и контрастности. Назначение кнопки CH+/- выяснить так и не удалось. Так как запоминать каналы нельзя, то при запуске необходимо каждый раз сканировать весь диапазон каналов. Для этого на лицевой панельке и кнопочка предусмотрена.

При нажатии правой кнопкой мыши на стрелочке экрана всплывает меню, из которого можно установить некоторые параметры, как например, расположение плеера поверх всех окон, начало/завершение видеозахвата, 16-канальный предпросмотр и ручное редактирование каналов. Казалось, что последнее и есть то, чего так не хватает данной программе. Но ручное редактирование по непонятным причинам не позволяет изменять настройки каналов, так что это скорее просмотр, а не редактирование.

Очень интересной возможностью программы является sleep-таймер - таймер засыпания на манер настоящих телевизоров. В других подобных программах я такой возможности не встречал.

Ещё одна особенность - возможность вручную растягивать экран. Причём, экран можно растянуть непропорционально, так чтобы он был широкоформатным, или наоборот - вертикальным.

Теперь про телетекст. 3DeMon может выводить телетекст. Для этого на контрольной панельке плеера достаточно нажать соответствующую кнопку. После этого перед вами предстаёт окно:

В программе телетекста нет возможности выбора, на каком канале показывать телетекст. Это очень неудобно, и чуть позже мы расскажем почему. Зато есть возможность выбора пользовательского шрифта, так что есть надежда, что русский язык будет отображаться правильно.

Вот и всё, что можно сказать про программное обеспечение тюнера 3DeMon. Теперь самое время проверить его в действии.

Тесты и впечатления

Подключаем тюнер и при инсталляции выбираем место нашего нахождения - Россию. После этого запускаем сканирование каналов. Кстати, для тех, кто живёт в зоне неуверенного приёма телесигнала есть сканирование всей частоты с шагом 0.5 МГц. Это сканирование длится очень долго, но и настраивает программы капитально.

После того, как все частоты были просканированы, тюнер нашёл почти все доступные в нашем районе каналы, кроме ОРТ и ТВЦ. Приятным удивлением стал цвет - поддержка формата SECAM. И хотя на коробке было написано, что тюнер поддерживает только PAL, за это несоответствие я только благодарен создателям тюнера.

Теперь о самом главном для каждого тюнера - о качестве приёма. Должен признаться, что такого высокого качества приёма я не видел давно. Тюнер самым лучшим образом настроился на каждый канал, давая чёткую картинку, и ни разу не расстроился. Это говорит о том, что приёмники LG намного превосходят аналоги Philips. Честно говоря, такого сюрприза я не ожидал от безымянного ТВ-приёмника.

В зависимости от типа вашей видеосистемы, вы можете выбрать, как показывать программы - посредством оверлеев, или обычным образом, через кадровый буфер. В последнем случае качество изображения сильно искажается, так что другого выбора, кроме оверлеев не остаётся.

Телетекст. Как я уже упоминал ранее, в программе телетекста нет возможности поиска и выбора каналов. А так как при поиске программ тюнер не нашёл ОРТ, то и телетекст виден не был. Если бы программа его просмотра позволяла производить хотя бы минимальные настройки каналов, мы бы попытались настроить показ страниц, а так это была бы простая трата времени.

Вообще, плеер довольно сильно глючил. Если несколько раз переключать каналы, то он просто забывал настройки той, или иной программы и приходилось сканировать заново. Проблема с записью и ремаппингом каналов вообще делала работу с 3DeMon невыносимой. И это портило все впечатления.

Напоследок

Проведя некоторое время в интернете, я смог-таки найти производителя этого тюнера. Это - тайваньская компания Provideo Multimedia. На их сайте мы и нашли информацию о тюнере 3DeMon. Но вот что интересно, так это фотографии PV951 с их сайта.

Слева вы видите фотографию с сайта Provideo Multimedia. Справа - фотографию, сделанную нами. Это совсем разные карты. Отличия не только в дочерней плате, которая устанавливается на моделях для американского и японского рынков, приёмнике, но и в чипе. На фотографии это BrookTree BT878, а у нас - Conexant Fusion 878A. И хотя BT878 и Fusion 878A - это практически идентичные чипы, нельзя полагать, что Provideo Multimedia не вздумается использовать какой либо другой чип. Так что будет ли поддержка SECAM и нормальное воспроизведение звука на другой плате - неизвестно.

Выводы

Выводы простые. Если вы разбираетесь в ТВ-тюнерах и можете установить неродные драйвера, или плееры, то 3DeMon - отличный выбор. Высочайшая чувствительность и самое лучшее качество приёма в комплекте с вашим программным обеспечением заставят вас забыть о безызвестном происхождении этого мультимедиа-устройства. Только следите, чтобы на плате был установлен приёмник LG и чип Conexant Fusion 878A - тогда и качество приёма будет отличным, и SECAM будет поддерживаться.

Если же вы не хотите утруждать себя поисками программ для просмотра телевизора на компьютере, если у вас нет возможности самим убедиться в том, какой тюнер будет лежать в коробке, лучше воздержитесь от покупки 3DeMon. Потому что единственное его преимущество - высокая чувствительность может и не проявиться, потому что на плате, которую вы купите, возможно будет установлен совсем другой приёмник и чип, что лишит вас возможности смотреть цветное ТВ с нормальным качеством.

Михаил Дегтярёв (aka LIKE OFF)
20/06.2001
