Цифровой ТВ-тюнер размером с флэшку - Pinnacle PCTV Hybrid Pro Stick

Введение

Долгое время компании Pinnacle было нечего предложить владельцам ноутбуков, которые хотели поставить в свои мобильные компьютеры по ТВ-тюнеру. Но так не могло продолжаться вечно - как мы уже заметили, компания Pinnacle полностью обновляет модельный ряд ТВ-тюнеров, представляя самые современные модели. Недавно мы уже рассматривали образцы ТВ-тюнеров Pinnacle с интерфейсом PCI Express, а сегодня у нас есть чем порадовать владельцев ноутбуков. Новый компактный ТВ-тюнер Pinnacle PCTV Hybrid Pro Stick размером с флэш-диск, принимающий аналоговое и цифровое DVB-T телевидение в любой стране мира.

Маленький гибрид

Компактный ТВ-тюнер от Pinnacle позволяет принимать аналоговое и цифровое наземное телевидение и имеет следующие характеристики:

• Интерфейс USB 2.0 Hi-Speed

• Приём аналогового и цифрового DVB-T телевидения в диапазоне частот 42 - 860 МГц

• Поддержка телевизионных стандартов PAL, SECAM

• Запись в форматах MPEG 2, MPEG 1 и DivX

• Передача звука по интерфейсной шине

• Поддержка стереозвука в формате A2/NICAM

• Просмотр телепрограмм в разрешении до 720x576 пикселей

• Возможность приёма HDTV трансляций

• Возможность масштабирования изображения

• Поддержка функции сдвига во времени (TimeShifting)

• Пульт дистанционного управления

• Физические размеры - 104x23x16 мм

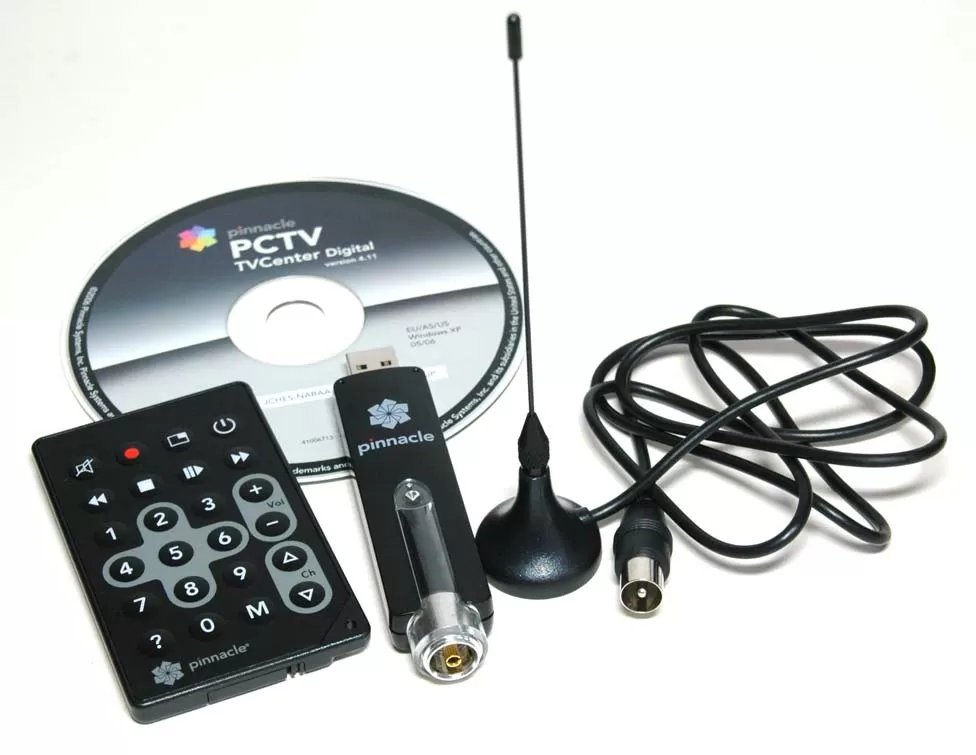

ТВ-тюнер поставляется в упаковке типа "блистер", внутри которой вы найдёте:

• Сам тюнер PCTV Hybrid Pro Stick

• Пульт дистанционного управления

• Компактную антенну

• Компакт-диск с программным обеспечением

• Инструкция по установке

Внешне ТВ-тюнер Pinnacle Hybrid Pro Stick выглядит не очень привлекательно: чёрный лакированный пластиковый корпус размерами 104x23x16 мм легко спутать с флэш-диском. С одной стороны корпуса размещается USB 2.0 порт, а с другой - антенное гнездо.

Антенна подключается непосредственно к ТВ-тюнеру, без каких-то переходников, как на ТВ-тюнерах Avermedia. С одной стороны - это удобно, если вы планируете использовать лишь антеннку, поставляемую в комплекте - не надо носить с собой дополнительные переходники. Но с другой стороны, если вы планируете использовать стационарную антенну, то вам следует знать - её коаксиальный кабель очень трудно гнётся и возможно, дома вам будет неудобно подключить тюнер к антенне.

Корпус тюнера легко разбирается и мы можем увидеть самую современную электронику этой модели. Ещё недавно трудно было представить, что полноценный ТВ-тюнер сможет уместиться вот на такой маленькой печатной плате. Но силиконовые ВЧ-блоки и сверхкомпактные чипы нового поколения сделали такое решение возможным. Посмотрим, что именно за чипы здесь установлены.

Миниатюрный видео-энкодер Texas Instruments TVP5150AM1 преобразует аналоговое видео NTSC/PAL/SECAM в цифровой поток с 8-битной точностью для передачи видео уже непосредственно контроллеру.

Сердце ТВ-тюнера, видео контроллер Empia EMP2880 с интерфейсом USB 2.0 поддерживает стандарты DVB-T, ATSC, PAL, NTSC и SECAM. Он же имеет встроенный контроллер пульта дистанционного управления. Но собственного аудио кодека в нём нет - этот чип должен использоваться в паре с AC'97 кодеком. И здесь есть такой кодек:

Высококачественный двухканальный 20-битный AC'97 v2.2 кодек Empia EMP202. Он имеет две пары стерео выходов с независимой регулировкой громкости на каждом. Так же этот кодек поддерживает функцию 3D Stereo Enhancement, позволяющую улучшить качество стерео звучания.

В качестве ВЧ-блока используется силиконовое решение Xceive XC3028. Он отвечает за приём аналогового и цифрового телевидения, и поддерживает не только стандарт DVB-T, но и ISDB-T, DVB-C и ATSC, то есть по сути, является универсальным решением для приёма любого цифрового наземного телевидения по всему миру.

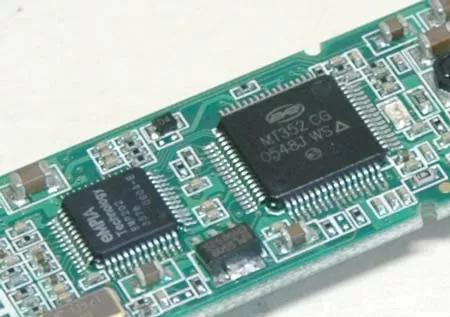

Чуть больше по размерам чип Zarlink Semiconductor MT352 CG, представляющий собой демодулятор COFDM, совместимый с Nordiq II и DVB.

Как видите, аппаратная часть PCTV Hybrid Pro Stick собрана на самых современных чипах, и это лишний раз подтверждает, что компания Pinnacle находится на передовой линии технического прогресса и использует новейшие достижения микроэлектроники. И даже пульт дистанционного управления ещё раз подтверждает это.

Маленький, тоненький, с мембранными резиновыми кнопочками - почти невесомый, он как раз то, что надо для мобильного пользователя.

Обычно ТВ-тюнеры собраны на чипах Philips, реже используются решения Conexant. ТВ-тюнер Pinnacle PCTV Hybrid Pro Stick собран на альтернативной элементной базе. Если посмотреть спецификации чипов, то все эти чипы разрабатывались для аудио- и видео- устройств, как например, звуковых карт, плат видеозахвата и презентационного оборудования. Интересно, как будет работать это устройство? Сейчас посмотрим.

Инсталляция Pinnacle PCTV Hybrid Pro Stick

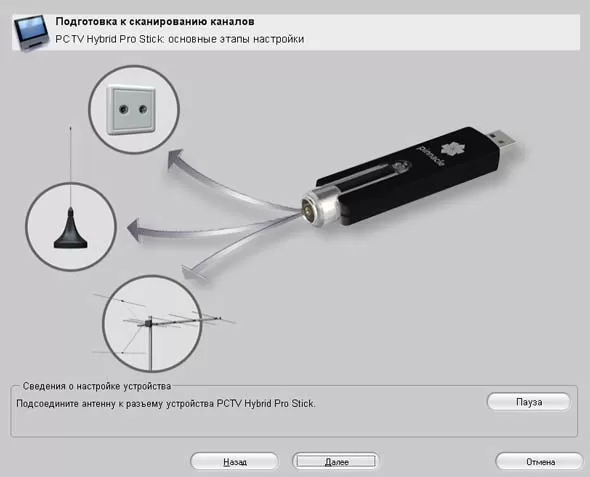

ТВ-тюнер поставляется в комплекте с программным обеспечением Pinnacle TVCenter 4. Это мультимедийная оболочка для просмотра телепрограмм и радио. Перед тем, как подключать ТВ-тюнер к USB порту, вам следует выполнить инсталляцию с диска. После перезагрузки компьютера можете подключать ТВ-тюнер и приступать к настройке каналов.

Вы можете использовать быстрое сканирование частот или тщательное аддитивное. Во втором случае процесс поиска каналов может занять 30-40 минут, но вероятность не пропустить ни одного канала будет выше.

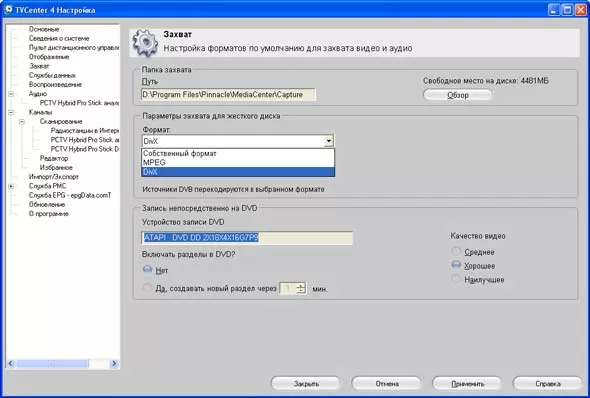

Настроек у Pinnacle TVCenter, прямо скажем, не много - лишь самое важное. Программа упрощена настолько, чтобы не запутать даже самого неискушённого пользователя. Нет возможности менять яркость, контрастность и насыщенность картинки, регулировать баланс звука и многих других параметров. Зато есть возможность захватывать видео в стандартах MPEG 2, DivX и даже в собственном формате Pinnacle. Найденные каналы можно группировать по алфавиту или по своему усмотрению.

Некоторые возможности, в духе Pinnacle, можно приобрести на сайте компании за отдельную плату. Но это не такие уж и важные опции, например - кодирование в форматах, совместимых с Sony PSP и Apple iPod, а так же запись непосредственно на DVD.

Функция встроенной электронной программы телепередач (EPG) на территории России абсолютно бесполезна - она платная и не знает о российских телевизионных каналах.

Сама программа TVCenter - это часть полноценной мультимедийной оболочки Pinnacle Media Center, поставляемой с более дорогими ТВ-тюнерами Pinnacle. При каждом запуске программа грузит все собственные подключаемые модули, поэтому от момента клика на иконку до того, как на экране появится картинка телепередачи, может пройти 10-15 секунд, в зависимости от конфигурации компьютера.

Интерфейс очень удобный - на панель управления вынесены лишь самые необходимые кнопки, посередине которых гордо красуется пауза - этот малыш поддерживает возможность сдвига во времени, Timeshift. Качество, с которым будет кэшироваться видео такое же, как вы настроили на запись - может быть низким, но файл кэша будет компактным, а может быть сродни DVD, но с большим объёмом файла.

Но вам следует учитывать, что чем выше качество кэширования Timeshift, тем больше места на диске вам потребуется и тем более мощный процессор должен быть на вашем компьютере. На настольных ПК будет хватать любого современного, а на ноутбуках начального уровня могут быть тормоза.

Качество и выводы

Качество приёма у ТВ-тюнера оказалось выше, чем ожидалось. На хорошую антенну ТВ-тюнер показывает ничуть не хуже, чем внутренние ТВ-тюнеры для настольных компьютеров. Лично для меня было неожиданно, поскольку Pinnacle PCTV Hybrid Pro Stick собран на чипах, не предназначавшихся для ТВ-тюнеров. А оказалось очень даже неплохо.

Этому ТВ-тюнеру не хватает двух вещей - встроенного FM-приёмника и хороших конкурентов на рынке. Действительно, вы едва ли найдёте гибридный ТВ-тюнер в форм-факторе USB флэшки, да ещё и с русифицированным программным обеспечением. Поэтому такой компактный телеприёмник с удобным маленьким пультом и простым программным обеспечением можно посоветовать владельцам ультралёгких ноутбуков, лишённых PCMCIA портов. К тому же, ничто не мешает использовать PCTV Hybrid Pro Stick и на домашнем компьютере, был бы свободным USB порт.

Мы благодарим компанию "Клуб Мультимедиа" за предоставленное оборудование.

Михаил Дегтярёв (aka LIKE OFF)
27/07.2006
