Цифровое телевидение на ноутбуке - ТВ-гибрид AverMedia AverTV Hybrid+ FM Cardbus

Введение

Мы ждём с нетерпением, когда же цифровое телевидение формата DVB-T получит распространение в России. Пока же, DVB-T транслируется лишь в нескольких регионах, но понять, насколько оно качественно и удобно можно в заграничной поездке. Вы всё равно возьмёте с собой ноутбук в командировку и на отдых, так почему бы не оснастить его современным ТВ-тюнером, который будет принимать как аналоговое телевещание в формате SECAM, пока вы находитесь в России, так и цифровое, в том числе и в формате HDTV. Именно такое решение для ноутбуков с недавнего времени предлагает и компания AverMedia. Её новый ТВ-гибрид позволяет принимать как цифровое, так и аналоговое телевидение. Наиболее актуально гибридное решение как раз для ноутбуков, поэтому одним из первых подобных продуктов на нашем рынке стал мобильный ТВ-тюнер в форм-факторе Cardbus.

Стандарт DVB-T: are you ready?

Цифровое телевидение - относительно молодая отрасль. Европейский стандарт DVB-T был представлен только в 1998 году. Чуть позже американские телекомпании создали свой стандарт цифрового телевидения ATSC и приступили к вещанию каналов в этом формате. Япония же подвергла изменению стандарт DVB-T и теперь цифровое телевидение в стране восходящего солнца транслируется в формате ISBD. То есть, для всего мира нет единого стандарта цифрового наземного вещания. Однако, самым распространённым, по праву, можно считать DVB-T: сегодня в этом стандарте производится вещание в четырёх странах Европы и на очереди ещё 12 стран, в том числе и Россия. Для нас это очень хорошо, так как стандарт DVB-T имеет высокие требования к качеству передачи данных. Американский же формат более ориентирован на телевидение и требования к частоте ошибок при передачи потока в нём намного мягче. Что касается передачи телевизионного сигнала, то и DVB-T и ATSC позволяют передавать как телевидение стандартной чёткости (SDTV), так и телевидение высокой чёткости (HDTV) со звуком MPEG-2 Layer II или Dolby AC-3 соответственно.

Стандарт DVB-T позволяет варьировать степень защищенности, скорость передачи и коррекцию ошибок. Данные возможности позволяют создавать системы эфирного цифрового телевидения, оптимальные для каждого населенного пункта или города. В стандарте DVB-T принята модуляция COFDM, благодаря чему DVB-T имеет возможность приема ТВ программ и данных в условиях многолучевого приёма, в случае наложения зон уверенного приема нескольких телецентров, работающих на одной частоте, что будет иметь значение в мегаполисах, где вся территория города будет покрываться за счёт нескольких передатчиков.

Приятно осознавать, что цифровое телевидение шагает и по необъятным просторам нашей страны. И пусть пока не семимильными шагами, а медленной поступью, но всё же оно идёт. Конечно же, аналоговое телевидение, работающее в России на протяжении десятков лет и приведшее к созданию 334 мощных передающих станций и более 7 000 менее мощных передатчиков, а так же дефицита радиочастот, не скоро сдаст свои позиции. Для организации цифрового телевидения требуется установка нового оборудования как на передающих станциях, так и на телевизионных приёмниках. Сегодня в домах россиян установлено свыше 50 миллионов аналоговых телевизоров, которые в подавляющем большинстве не приспособлены для приёма цифрового телевидения. К ним потребуется подключение специальных DVB-T приёмников типа сет-топ боксов для спутникового ТВ. А кроме того, цифровое телевидение, как правило, является платным. Такая возможность заложена в стандарт и провайдеры не погнушаются возможностью заработать лишние деньги на конечных пользователях. Надо ли объяснять, что всё это лишь тормозит развитие DVB-T вещания в России, хотя зарубежные эксперты уверены, что в следующие 15-20 лет Россия полностью перейдёт на цифровое вещание.

Сегодня в формате DVB-T производится вещание в Москве (в тестовом режиме), Санкт-Петербурге (Телемедиум), Владивостоке, Нижнем Новгороде (кстати, Нижний Новгород - это первый российский город, в котором началось вещание в формате DVB-T) и некоторых других городах. Где в тестовом режиме, где уже в рабочем, но оно к нам приходит.

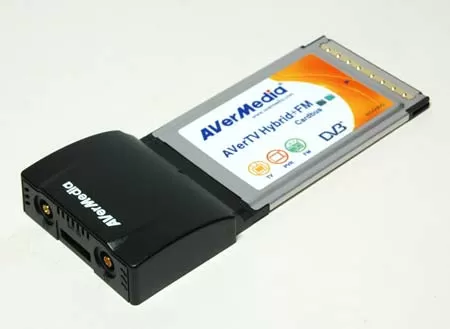

AverTV Hybrid+ FM Cardbus

Модель Hybrid+ FM Cardbus по-своему уникальна: компании AverMedia удалось совместить в одном компактном форм-факторе целых три приёмника: аналоговый телевизионный, цифровой телевизионный и аналоговый радио приёмник. Это стало возможным благодаря развитию технологий и применению компактных силиконовых ВЧ-блоков (блок-в-чипе). Посмотрим, какие возможности предлагает нам этот тюнер.

Характеристики AverTV Hybrid+ FM Cardbus

• Интерфейс PCMCIA

• ВЧ-модуль XCEIVE XC3018

• Чип Philips SAA7135HL

• Приём телепрограмм стандарта PAL/SECAM

• Приём телепрограмм цифрового стандарта DVB-T

• Приём телепрограмм высокой чёткости HDTV 1080i/720p

• Приём радиопрограмм УКВ/FM

• Два фильтра деинтерлейсинга (для избавления от эффекта "расчёски")

• 16-канальный предпросмотр

• Автоматическая подстройка ТВ-каналов

• Блокировка просмотра отдельных каналов

• Поддержка стереозвука A2/NICAM

• Передача звука по интерфейсной шине

• Просмотр телепрограмм в разрешении до 720x576 пикселей

• Возможность масштабирования изображения от 1/4 исходного размера до растягивания на весь экран

• Возможность установки телетрансляции в качестве обоев рабочего стола

• Поддержка функции сдвига во времени (TimeShifting)

• Поддержка записи в формате MPEG-4/MPEG-2/MPEG-1, DVD, SVCD и VCD

• Возможность записи с установленными в системе DivX и XVid кодеками

• Запись звука в форматах Wav, MP3

• Захват отдельных кадров изображения в форматах BMP, TIFF, JPG и PCX

• Запись по расписанию

• Возможность пробуждения компьютера по расписанию из режимов энергосбережения S3/S4

• Пульт дистанционного управления

• Воспроизведение записи как "кадр в кадре"

Основные характеристики существенно отличаются от характеристик модели-предшественника, AverTV Cardbus Plus. Это первый ТВ-тюнер в нашей лаборатории, поддерживающий приём телевидения высокой чёткости, HDTV, чем он обязан цифровому ВЧ-блоку. Помимо нового ВЧ-блока, придавшего тюнеру поддержку DVB-T, обновился и сам декодер - на место чипа SAA7134HL стал SAA7135HL, самый современный чип серии, используемый в топовом внутреннем тюнера AverTV Studio 507. Этот чип умеет самостоятельно производить оцифровку звука с качеством, сравнимым с CD-Audio, а так же обладает встроенным сигнальным процессором с поддержкой звуковых эффектов. Дополнительно стоит отметить обновление программного обеспечения ТВ-тюнера. Шестая версия AverTV должна стать более функциональной и более удобной, чем предшественники. Но до ПО мы ещё доберёмся, а пока посмотрим на комплект поставки тюнера.

Модель AverTV Hybrid+ FM Cardbus поступила к нам на тестирование пока ещё в нерусифицированной упаковке, но когда начнутся широкие продажи этого тюнера, несомненно упаковка и инструкция будут переведены на наш язык. Комплектация же не изменится. Внутри упаковки вы найдёте:

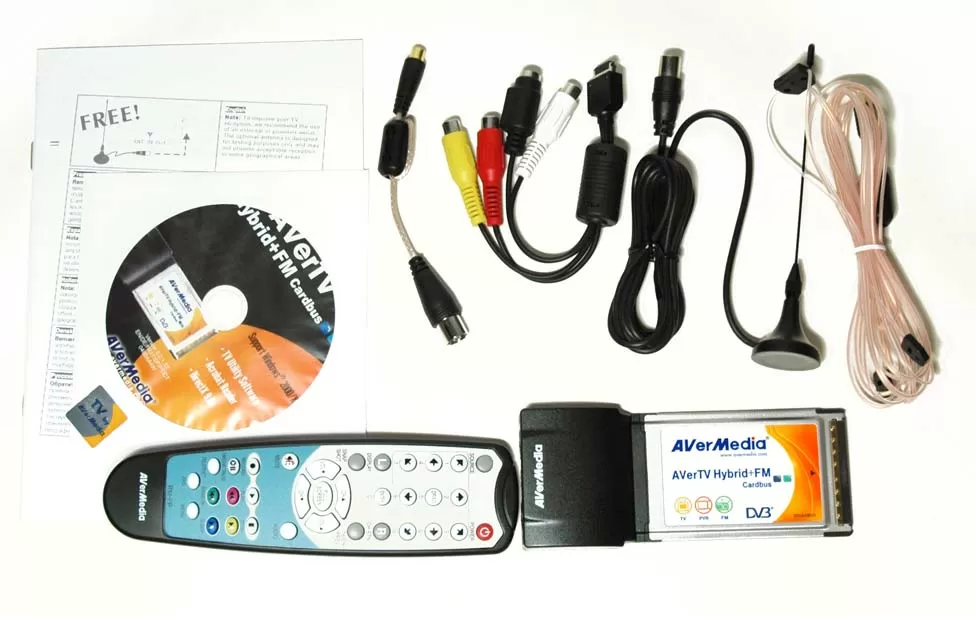

Внутри небольшой коробочки с тюнером вы найдёте:

• Саму плату AverTV Hybrid+ FM CardBus

• Пульт дистанционного управления с батарейками

• Кабель для подключения ТВ-аппаратуры

• Переходник для подключения ТВ-антенны

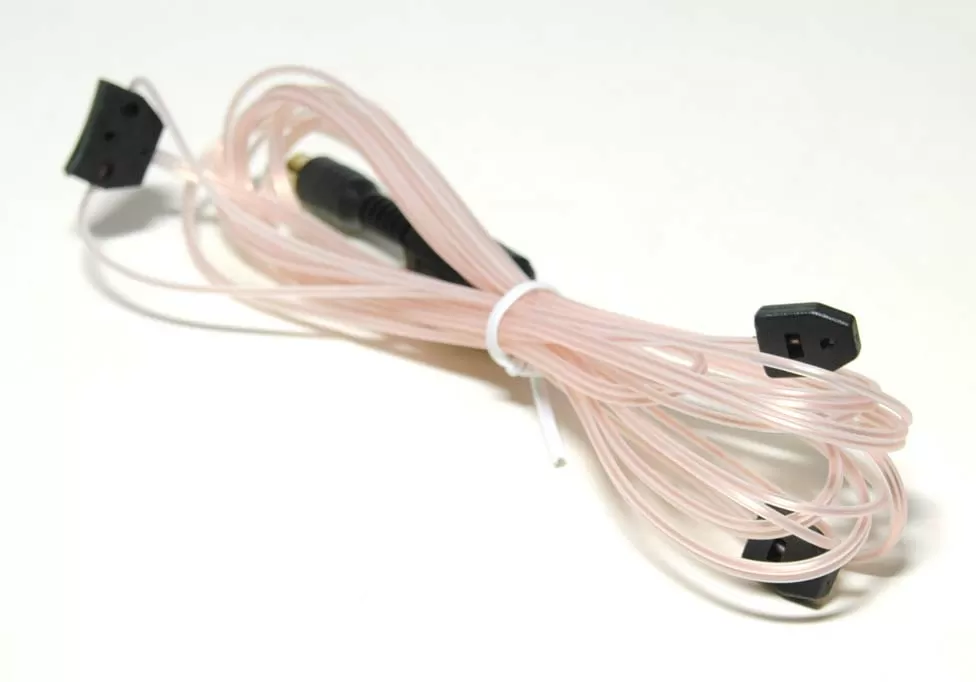

• FM-антенну

• DVB-T антенну

• Компакт-диск с программным обеспечением

• Инструкция по установке на русском языке

• Маленькую наклеечку на лицевую панель компьютера

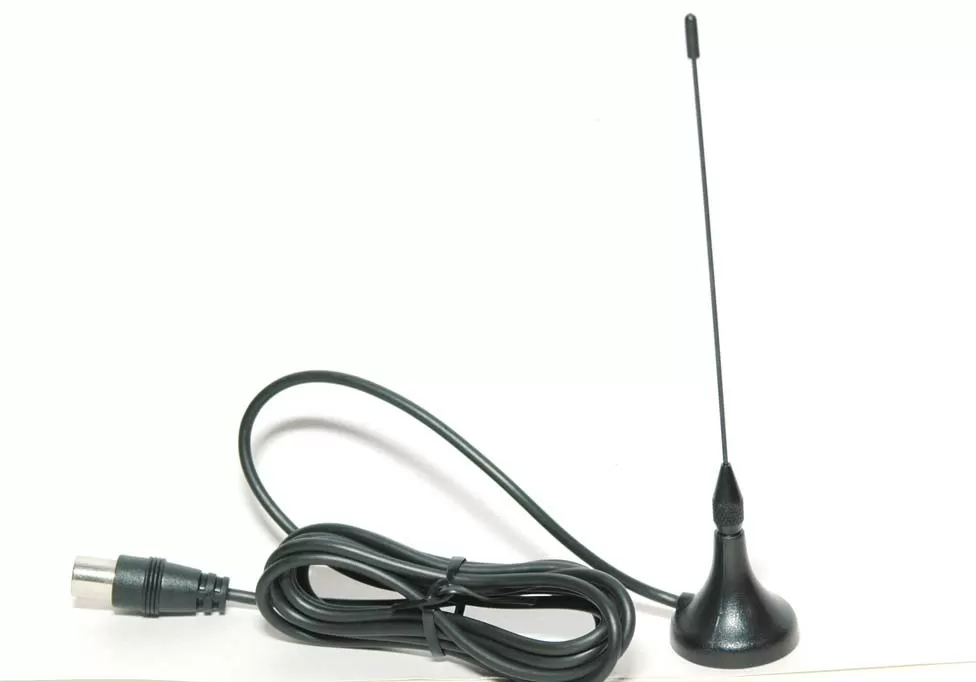

Примечательно, что с ТВ-тюнером поставляется и антенна для приёма DVB-T телевидения. Вообще, цифровой телевизионный сигнал должен приниматься на домашнюю дециметровую антенну. Она есть не у всех, и очень удобно, что в комплекте с тюнером поставляется маленькая антеннка - она имеет магнитик в основании, такую антеннку в продаже не купишь, а проверить с её помощью, как хорошо вещается цифровое телевидение в вашем регионе и вещается ли вообще, вы сможете без особых проблем.

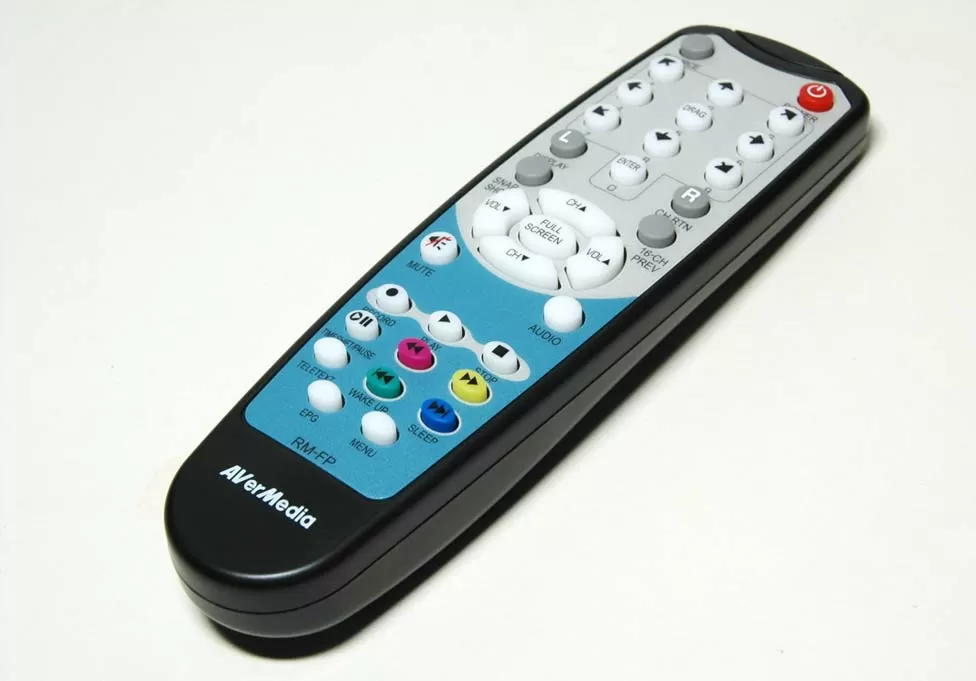

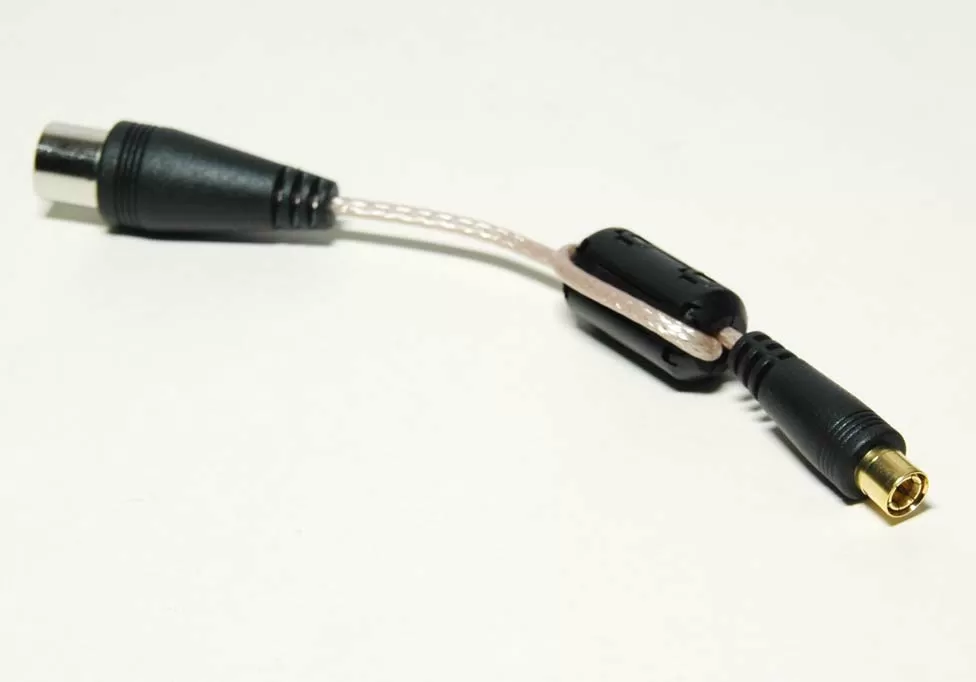

Пульт дистанционного управления практически не изменился по сравнению с предшественником, аналоговым ТВ-тюнером AverTV Cardbus Plus - изменилась только его расцветка. А вот антенный кабель, выполняющий роль переходника со стандартного антенного гнезда на компактное антенное гнездо ТВ-тюнера, обзавёлся ферритовым кольцом, снижающим потерю качества на этом коротком участке. Видимо, для цифрового телевидения она может быть существенной. В остальном же, комплектация осталась без изменений.

Конструкция

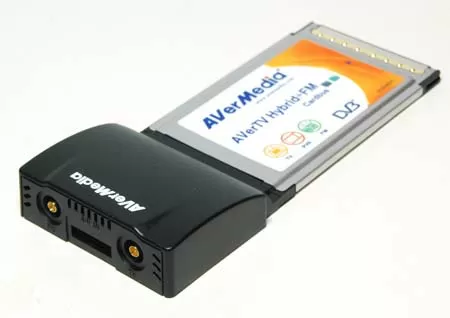

Плата формата PCMCIA TYPE II стандартными размерами 135x54x24 мм. На торце коробочки с тюнером написано, что эта плата требует установки в PCMCIA слот, который поддерживает ток питания 1 Ампер. Просто так подобные наклейки не лепятся, так что перед покупкой тюнера не лишне будет уточнить, какой ток питания способен выдать PCMCIA слот на вашем ноутбуке.

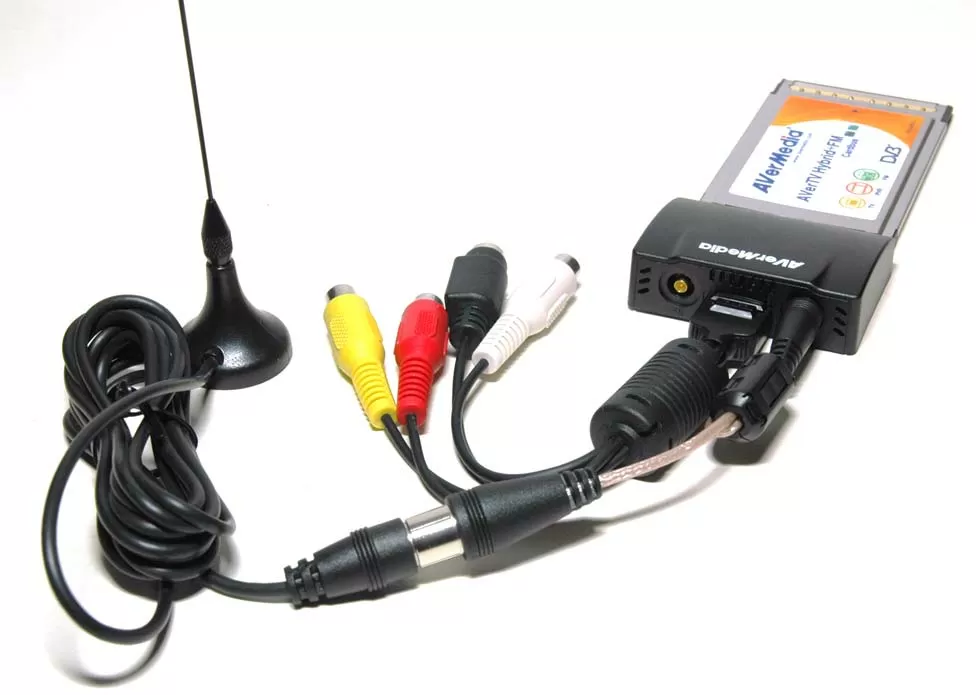

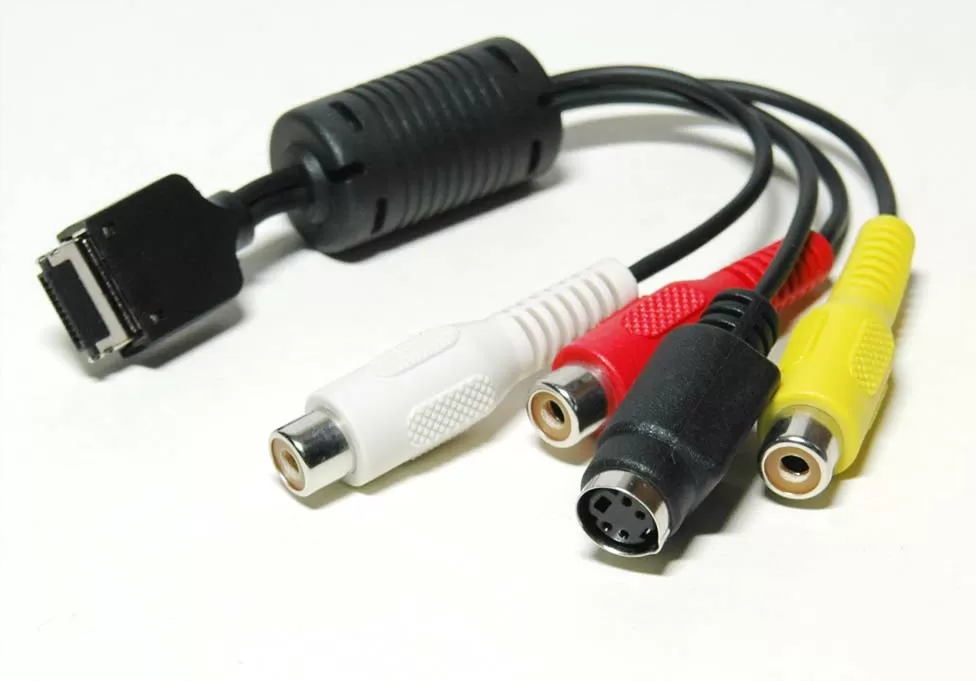

Мы уже успели привыкнуть к тому, что к ТВ-тюнерам формата Cardbus все подключения осуществляются через переходники. Исключение - FM-антенна. Связано это с тем, что компактные размеры платы не позволяют на ней устанавливать полноценные аудио и видео разъёмы, а как правило, кабель ТВ-антенны очень упругий и не всегда его удобно подключать к ноутбуку напрямую - он может банально разгибаясь, развернуть ваш мобильный ПК в другую сторону. Эти проблемы решаются использованием эластичного антенного переходника, поставляемого в комплекте.

Переходники и разветвители не выглядят громоздкими, даже когда одновременно подключены к ТВ-тюнеру. Тем более, что как правило, в одно и то же время у тюнера используется либо функция ТВ-приёма, либо видеозахвата.

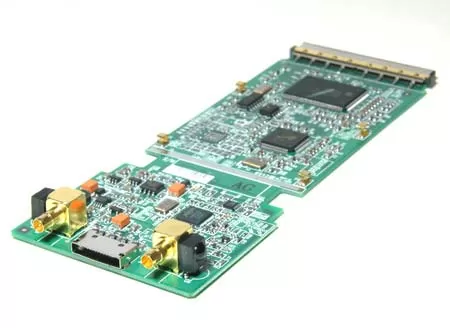

Всегда интересно узнать, что же установлено внутри ТВ-тюнера, особенно когда он так хорошо закрыт, как плата формата Cardbus. Вам не придётся разбирать ТВ-тюнер, чтобы удовлетворить ваше любопытство, мы уже сделали это. Процедура не простая, но результат перед вами.

Плата выглядит очень современно - нет ни толстых электролитических конденсаторов, ни громоздкого ВЧ-блока. Зато есть два ИК-датчика - необходимость для PCMCIA-тюнеров, ведь в ноутбуках слот расширения может быть установлен как слева, так и справа в корпусе, и в обоих случаях тюнер должен работать от пульта ДУ. Установка двух датчиков инфракрасного сигнала для левой и правой стороны - наиболее грамотное решение. На этой же фотографии очень хорошо видно, что гнёзда телевизионной и радио антенны абсолютно идентичны. Так что постарайтесь не перепутать их при подключении - они подписаны очень мелким шрифтом на корпусе платы. Но даже если и перепутаете, ничего страшного не произойдёт. Посмотрим на элементную базу.

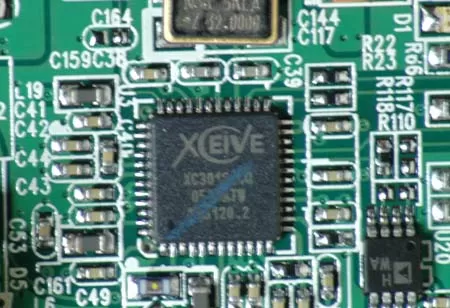

В качестве ВЧ-блока в тюнере AverTV Hybrid+ FM Cardbus применяется современное одночиповое решение XCEIVE XC3018. Этот тюнер отвечает одновременно за приём цифрового, аналогового телесигналов и радио. На сайте производителя, компании Xceive, этого чипа нет, но есть XC3028, вероятно, наиболее похожий по функциям. И этот XC3028 поддерживает не только стандарт DVB-T, но и ISDB-T, DVB-C и ATSC, то есть по сути, является универсальным решением для приёма любого цифрового наземного телевидения по всему миру.

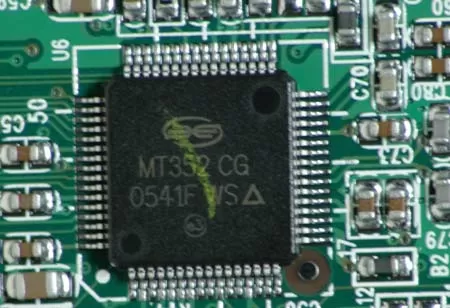

Чуть больше по размерам чип Zarlink Semiconductor MT352 CG, представляющий собой демодулятор COFDM, совместимый с Nordiq II и DVB.

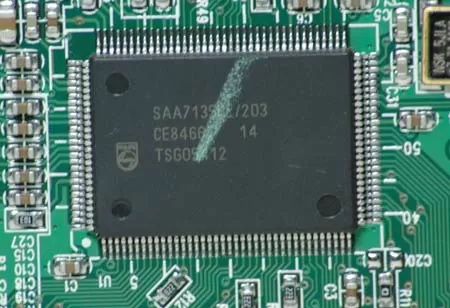

Венчает сие убранство высокотехнологичных решений чип Philips SAA7135HL, одно из лучших современных решений для ТВ-тюнеров, с 9-битным преобразованием, аппаратным контролем тембра звука, трансляцией звуковых потоков по интерфейсной шине, 48 КГц аудио кодером и современными фильтрами телевизионного изображения. Как работают его встроенные процессоры обработки звука и видео при приёме цифрового сигнала, не требующего никаких преобразований, я пока что сказать не могу. Возможно, наше тестирование это покажет. А раз так - пришло время собрать компьютер.

Программное обеспечение AverTV 6.0

В комплекте с ТВ-тюнером AverTV Hybrid+ FM Cardbus поставляется новая, шестая, версия программного обеспечения AverTV. Список обновлений очень большой - совершенно новый дизайн, новое меню настройки, возможности по работе с электронной ТВ-программой (EPG) и так далее. Однако, на момент написания обзора, шестая версия AverTV работала далеко не со всеми моделями ТВ-тюнеров AverMedia. С нашим Hybrid+ FM - да, а с аналоговым AverTV Cardbus Plus - нет.

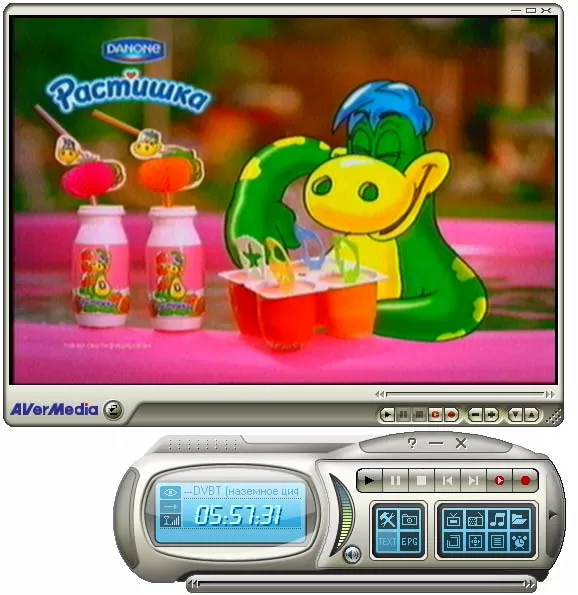

Обратите внимание - теперь виртуальные органы управления появились не только на контрольной панели, но и на самом окне просмотра телепередачи. Что же касается контрольной панели, то новый дизайн более соответствует современным требованиям. Судите сами - на контрольной панели появился индикатор уровня приёма сигнала (актуально для цифрового телевидения), часы, иконки мгновенного доступа к настройкам, телетексту, телепрограмме, планировщику и другим основным функциям. При нажатии на правую крайнюю стрелочку контрольная панель раздвигается и открывает доступ к кнопкам переключения каналов.

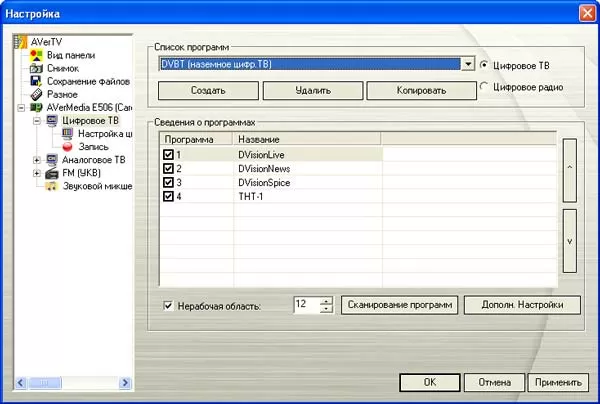

Кстати, о самих настройках. Теперь в меню появилось более наглядное "дерево" настроек с отдельными параметрами для аналогового и цифрового телевидения.

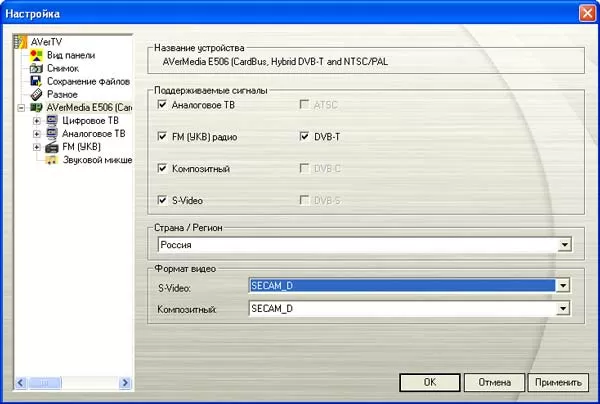

При выборе страны "Россия" из цифровых стандартов доступен только DVB-T. Если вы уедете в другую страну - выберите её из списка, чтобы включить местные стандарты вещания.

При записи аналогового телевидения вы можете использовать как встроенные профайлы настройки качества (DVD, VCD, WMA), так и собственные с использованием установленных в системе кодеков.

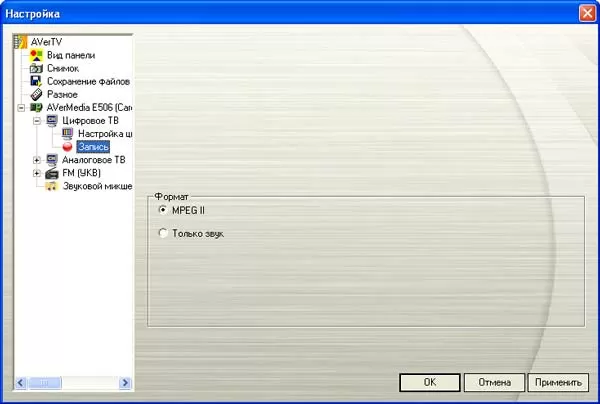

А вот цифровое телевидение можно записывать только в формате MPEG II или только звук, без картинки. Настроек записи MPEG II нет, по-видимому, здесь ТВ-тюнер просто пишет цифровой поток в файл "как есть". Сейчас так с ходу трудно сказать, насколько востребованной будет запись цифрового потока с понижением качества в других форматах, но то, что теперь обычный фильм или серию сериала, записанную с цифрового DVB-T канала придётся записывать не на CD болванку, а на DVD - это факт.

Индивидуальных настроек картинки для каждого из каналов программа не предоставляет. Вы можете настроить параметры яркости, контрастности, оттенков, резкости и насыщенности сразу для всех аналоговых каналов. А в случае с цифровыми возможностей ещё меньше - изменять можно лишь яркость, контрастность и насыщенность.

Наверное, подобный шаг связан со стремлением упростить настройки ТВ-тюнера. Но всё же у нас есть уверенность, что в следующих версиях ПО разработчики сделают индивидуальные настройки картинки для каждого из каналов.

Выводы

Качество приёма DVB-T сильно зависит от ландшафта местности, от застройки и расположения передатчика. Случается, что стоит лишь переместиться на несколько десятков метров от места, где сигнал вообще не принимается - и вы получите максимальный уровень приёма. Благо, мобильность ноутбука позволяла нам передвигаться от одного района к другому с DVB-T антенной на крыше автомобиля (встроенный магнитик отлично её держит). И когда любопытство было удовлетворено, вывод напрашивался сам собой - цифровое телевидение лишь делает первые шаги по нашей необъятной родине. Например, в Санкт-Петербурге, можно ожидать уверенного приёма цифрового телевидения даже в области. В Москве, как уже было сказано, качество сильно зависит от плотности застройки района. В других регионах ситуация крайне неоднозначная: где-то очень хорошо, где-то его нет совсем. Поэтому я считаю, что для использования на территории России пока что придётся пользоваться аналоговым блоком AverTV Hybrid+ FM Cardbus. А цифровой рассматривать как дополнение, как билет в будущее цифрового телевидения без помех, со стереозвуком и идеальной картинкой.

И тем не менее, компания AverMedia представила очень интересное решение, которое пригодится людям, которые много путешествуют с ноутбуком. В любой стране вы сможете наслаждаться как аналоговым, так и цифровым телевидением. А если у вас ноутбук с широкоформатной матрицей, то можете специально съездить в страну, где транслируется HDTV, чтобы насладиться телевидением высокой чёткости.

ТВ-тюнер AverTV Hybrid+ FM Carbus - отличная покупка для мобильных людей с мобильными компьютерами. Пока что у него нет конкурентов на российском рынке, да и разница в цене с обычным аналоговым AverTV Carbus+ составляет менее 10%. На сегодня это лучшая покупка для ноутбука. И если вы ещё выбираете, где будете проводить летний отпуск, уточните у туроператора, есть ли путёвки в регионы, где транслируется цифровое телевидение высокой чёткости. И не важно, как далеко эти регионы от моря.

Михаил Дегтярёв (aka LIKE OFF)
27/06.2006
