Сравнение трёх кулеров Titan TTC-W5TB/TC, TTC-7TB и TTC-W8TB

Мощности современных процессоров Pentium 4 продолжают увеличиваться, а следовательно, системы охлаждения этих процессоров становятся всё сложнее и дороже. С тем, что кулер под Pentium 4 может стоить от 25$ и выше мы уже смирились. Но, к сожалению, такие охладители далеко не каждому по карману и в большинстве случаев, даже на самый дорогой процессор Pentium 4 пользователи хотят поставить кулер подешевле, но чтобы хорошо охлаждал и тихо работал. Когда речь заходит о недорогих охладителях, первым делом на ум приходит продукция компании Titan, многократно зарекомендовавшая себя с хорошей стороны. В настоящее время, когда перед пользователями и сборщиками компьютеров встаёт вопрос - как эффективно охладить современные мощные процессоры малой ценой, Titan предлагает новые модели охладителей, которые как раз и претендуют стать ответом на этот извечный вопрос.

Сегодня мы рассмотрим три относительно новых кулера производства компании Titan. Все они рассчитаны на охлаждение процессоров Intel Pentium 4 и Intel Celeron форм-фактора Socket 478. Один из них будет иметь полностью алюминиевый радиатор и термоконтроль вентилятора, другой - будет иметь медное основание алюминиевого радиатора, а третий и вовсе будет использовать полностью медный радиатор. Все кулеры, попавшие к нам на тестирование, поставлялись в синих картонных коробках. В комплекте к каждому кулеру поставлялся шприц с серебряной термопастой.

Titan TTC-W5TB/TC

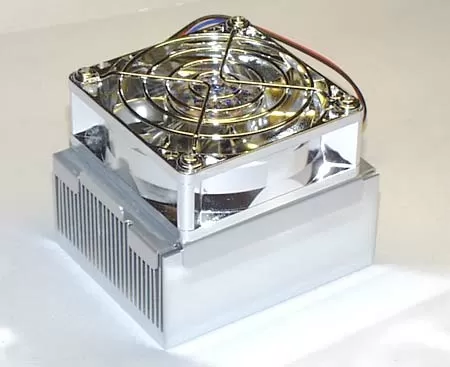

Этот кулер так же назывался "Silver Glacier", что в переводе означает "Серебряный Ледник". Я встречал этот кулер, продающийся как в стандартной тёмно-синей картонной коробочке, так и в прозрачной плёночной упаковке. Модель TTC-W5TB/TC действительно сверкает, как кубик льда на солнце. Блестящий алюминиевый радиатор, идеально отшлифованный со всех сторон, сверкающий вентилятор, у которого даже лопасти выглядят зеркальными, блестящая решётка над пропеллером.

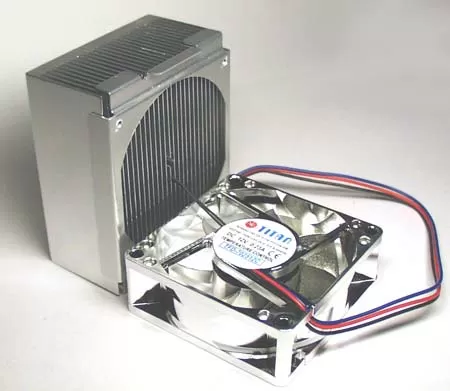

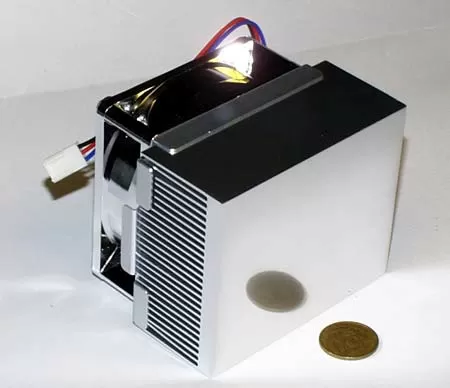

Радиатор здесь используется вполне стандартный, алюминиевый с прямыми рёбрами, полученный по технологии выдавливания. Такой же радиатор мы видели в кулерах Titan TTC-W4TB. Здесь он так же хорошо отшлифован со всех сторон и лишён острых углов и заусенцев.

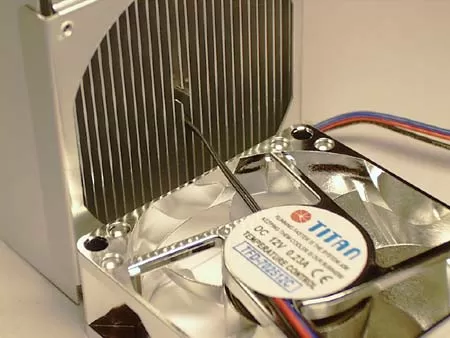

Сверху на радиаторе установлен вентилятор размерами 70x70x25 мм. Этот вентилятор интересен, прежде всего, не своим блестящим покрытием, а регулировкой частоты вращения лопастей пропеллера в зависимости от температуры процессора. Проще говоря, в вентиляторе имеется термоконтроль. Сам датчик температуры выходит на тоненьком проводке из середины вентилятора и располагается в центре алюминиевого основания радиатора. Таким образом, его температура должна более-менее правдоподобно отражать температуру процессора. Конечно, такое расположение датчика не так хорошо, как если бы основание радиатора было медным, но это лучше, чем если бы датчик стоял прямо на корпусе вентилятора, как это сделано в кулерах Igloo Diamond 4000 или Thermaltake Volcano 7. В зависимости от температуры, лопасти вентилятора могут вращаться с частотой от 1900 оборотов в минуту при 35 градусах Цельсия и ниже до 3320 оборотов в минуту при 80 градусах Цельсия. При этом, производительность вентилятора может меняться от 19.3 до 33.7 CFM, а уровень шума - от 22 до 28 дБ.

Кулер крепится к материнской плате двумя стальными скобами, цепляющимися за пластиковые стойки вокруг гнезда материнской платы. Так же точно, как крепятся кулеры TTC-W4TB.

Ни при установке, ни при снятии кулера никаких проблем не возникает, за что можно это крепление и похвалить. Перейдём к рассмотрению следующей модели кулеров в нашем тестировании.

Titan TTC-CW8TB

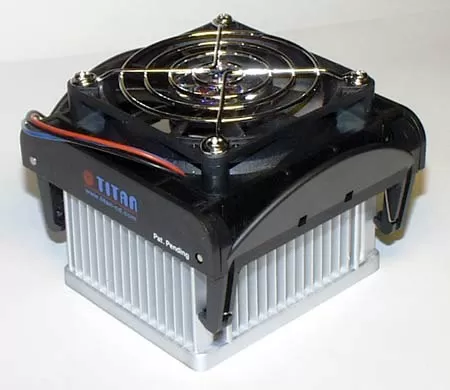

Этот кулер как две капли воды похож на Evercool CUW1F-715. Единственная разница, заметная внешне, это эмблема Titan на пластиковой рамке кулера. Ну да ладно, постараемся не повторяться и посмотрим на данный охладитель, так сказать, свежим взглядом. Модель TTC-CW8TB состоит из двух частей, никак не соединённых между собой: радиатора и рамки крепления с вентилятором.

Кулер TTC-CW8TB имеет алюминиевый игольчатый радиатор. Этот радиатор выполнен по технологии ковки (forged heatsink) или, другими словами, плавлением, литьём. Благодаря такому способу производства, радиатор начисто лишён острых углов и заусенцев. Поверхность радиатора гладкая, что должно благоприятно сказаться на уровне шума, выделяемом кулером.

Форма игл на радиаторе различная: в середине радиатора иглы имеют строго цилиндрическую форму, а по краям рёбра имеют в своём сечении конус. Воздушный поток при выходе из радиатора не вызывает завихрений, так как узкой частью крайние рёбра на радиаторе направлены наружу. Таким образом, кулер будет меньше шуметь, а благодаря тому, что радиатор здесь игольчатый, с большей, чем у обычных радиаторов, площадью поверхности, эффективность охлаждения будет достаточно высокая.

В основание радиатора впрессована медная пластина, распределяющая тепло от процессора по всему основанию радиатора. Подошва TTC-CW8TB отшлифована почти до зеркального блеска и, чтобы исключить появление царапин, заклеена сверху защитной плёнкой.

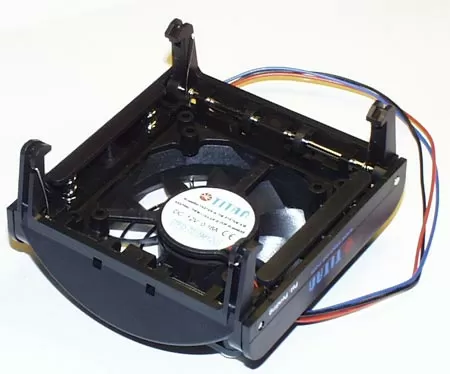

Рамка крепления охладителя TTC-CW8TB имеет две пары подвижных лапок, которыми она цепляется за ушки пластиковой стойки крепления кулера на материнской плате. Между лапками на пружинках установлены два упора; с помощью них рамка прижимает кулер к поверхности процессора.

На рамке установлен вентилятор. В кулере TTC-CW8TB используется вентилятор размерами 70x70x15 мм мощностью 2.16 Вт. Номинальная частота вращения лопастей у вентилятора составляет 3500 оборотов в минуту. Производительность вентилятора при этом равняется 27.96 CFM, а уровень шума – 28 дБ. В вентиляторе используется один шариковый подшипник и один подшипник скольжения для подвески ротора. Сверху вентилятор закрывается решёткой, чтобы под его лопасти не попали проводки или ещё хуже - пальцы пользователя. Кулер имеет размеры 90x100x75 мм. Когда он будет проинсталлирован на материнскую плату, за счёт сжатия пружин его высота уменьшится.

Titan TTC-W7TB

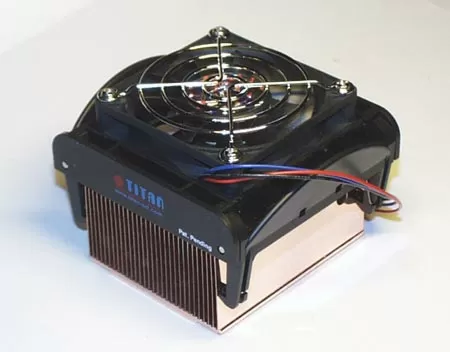

Это первый кулер Titan под Pentium 4 с полностью медным радиатором. Если не считать материала радиатора, то это точная копия TTC-W6TB. Ну что же, посмотрим на знакомый до боли профиль ещё раз:

И что же мы видим? Рамка с вентилятором, ставшая уже почти что стандартом. Мы описывали это крепление двумя абзацами выше, так что повторяться не будем, а лучше-ка посмотрим на радиатор.

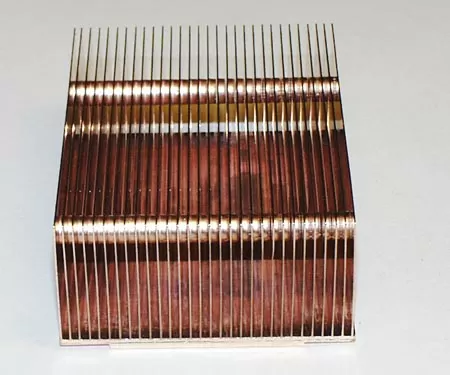

Конструкция радиатора, правда, немного отличается от тех, что мы видели в предыдущих кулерах Titan. Прежде всего, радиатор имеет стандартные размеры 83x37x69 мм. В этом радиаторе плоские пластинчатые рёбра впрессованы в медное основание. Как обычно в таких случаях, охлаждающие способности могут розниться от модели к модели, в зависимости от того, насколько хорошим получился контакт между рёбрами и основанием. Вообще-то, наш кулер был взят из серийной партии, так что можем делать выводы о качестве тех продуктов, которые продаются в наших магазинах.

Между собой рёбра радиатора соединены двумя медными трубками. Сверху на радиатор устанавливается рамка, которая сильно давит на рёбра радиатора, а здесь они плоские и если бы не трубки, они могли бы просто погнуться.

Снаружи радиатор покрыт специальным составом и отшлифован практически до зеркального блеска. Как видно из фотографии, покрытие здесь нанесено не только на основание радиатора, но и на его рёбра (по крайней мере, по бокам). На основании радиатора имеется выступ, которым радиатор прилегает к процессору. Чтобы в процессе транспортировки радиатор не поцарапался, снизу и по бокам он закрывается защитной прозрачной плёнкой.

Сведём характеристики кулеров в одну общую таблицу.

Конфигурация тестовой системы

• Материнская плата - Asus P4PE

• Процессор - Intel Pentium 4 2.8 ГГц

• Память - 2x256 Мб DDR333

• Операционная система - Windows XP Professional

• Температура в комнате на момент тестирования - 25 градусов Цельсия

Вентиляторы подключались напрямую к материнской плате без каких-либо переходников. В качестве термоинтерфейса во всех тестах применялась термопаста на серебряной основе, поставляемая в комплекте с кулерами Titan. Для сравнения мы использовали стандартный кулер Intel, поставляющийся в комплекте с Retail-версиями процессоров. На диаграмме он обозначен, как Intel Cooler.

Тестирование кулеров проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа Asus PCProbe, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показания температуры. На втором этапе под Windows XP загружалась Burn-In программа CPUBurn, которая работала с высоким приоритетом в течение 10 минут.

Вообще, для нагрева Pentium 4 до максимальной температуры требуется гораздо меньше времени – порядка одной минуты, но десяти минут интенсивной загрузки процессора вполне хватало для того, чтобы понять, годится ли тот, или иной кулер для охлаждения процессора или нет.

Для процессоров Intel Pentium 4 критичной является температура ядра +70 градусов Цельсия. Приблизительно при этой температуре в ядре процессора срабатывает схема Thermal Control Circuit и процессор начинает снижать свою внутреннюю частоту. Как видно из нашей диаграммы, ни один из кулеров не позволил процессору нагреться до этой критической температуры. И даже TTC-W5TB/TC с температурным контролем держит температуру ядра ниже критической. Модели кулеров TTC-CW8TB и TTC-W7TB показали лучшие результаты, чем стандартный кулер Intel как в режиме загрузки, так и в режиме простоя.

Выводы

Как мы видим по результатам тестирования, кулеры Titan показывают очень хорошую производительность, заведомо лучшую, чем стандартный кулер от Intel. При этом они работают весьма тихо и имеют меньшую стоимость. Отдельно хочется сказать про модель TTC-W5TB/TC: этот кулер, как известно, имеет автоматическую регулировку скорости вращения лопастей вентилятора. По тестам этот кулер охлаждает хуже, чем стандартный охладитель Intel. Но дело в том, что этот кулер работает очень тихо и это - основное преимущество данного охладителя перед другими моделями кулеров.

В целом, по всем трём моделям охладителей можно сказать, что они обладают общими достоинствами: низкой стоимостью, удобным креплением и невысоким уровнем шума. Прибавьте к этому неплохие охлаждающие способности и получите хорошие, сбалансированные по трём характеристикам (стоимость/уровень шума/производительность) кулеры.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Titan в России за предоставленные кулеры Titan TTC-W5TB/TC, Titan TTC-W8TB и Titan TTC-W7TB.

Михаил Дегтярёв (aka LIKE OFF)
1/06.2003
