Сравнение двух кулеров Thermaltake Volcano 11 Xaser Edition и Volcano 11+ Xaser Edition

Компания Thermaltake в последнее время всё больше и больше уделяет внимания своим компьютерным корпусам серии Xaser. Теперь Xaser - это не только корпуса, но и клавиатуры, мышки, мониторы и многочисленные аксессуары. Все они выполнены в одном и том же стиле, с одинаковыми полосками и буквой "X" на видном месте, символизирующей серию Xaser. Как ни странно, но компьютерные кулеры производства Thermaltake так же подверглись моде и в названии двух новинок охладителей для процессоров AMD Athlon XP / Duron уже были добавлены слова "Xaser Edition". Несмотря на то, что оба кулера отлично подойдут и для других компьютерных корпусов, они являются живой рекламой серии Xaser и рекомендуются для установки именно в эти корпуса.

Кулеры Volcano 11 и Volcano 11+ на момент написания обзора были самыми последними моделями охладителей для процессоров формата Socket A, и, как следует в данной ситуации, они совмещали в себе все удачливые идеи, применённые в предыдущих моделях Volcano. Все, кроме одной - эти кулеры не являются универсальными и не подойдут для охлаждения процессоров Intel Pentium 4. Жаль, ведь идея универсального кулера, воплощённая в жизнь компанией Thermaltake в модели Volcano 7+, так и осталась привилегией лишь этой модели.

Упаковки Thermaltake Volcano 11 Xaser Edition (слева) и Thermaltake Volcano 11+ Xaser Edition (справа)

Кулеры Volcano 11 XE и Volcano 11+ XE поставляются в одинаковых по виду упаковках, отличающихся лишь цветом. Кстати, это новая конструкция упаковок для дорогих кулеров Thermaltake. На обратной стороне упаковок указаны подробные характеристики данных охладителей.

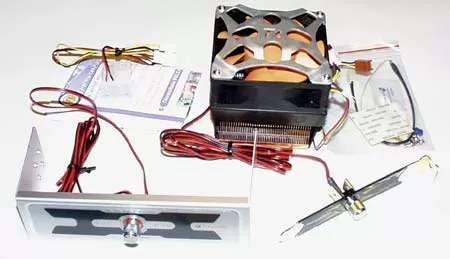

Комплект поставки двух кулеров, пожалуй, единственное их отличие. Посмотрите внимательно на содержимое коробки кулера Volcano 11+ XE

и сравните его с тем, что прилагается к Volcano 11 XE.

В комплекте к каждому кулеру поставляется инструкция по установке, переходник с трёхконтактного Molex-разъёма на четырёхконтактный PC-Plug, инструкция по установке кулера, термосенсор, заглушка в заднюю стенку корпуса компьютера с регулятором скорости работы вентилятора и пакетик с кремниевой термопастой. И единственное отличие "плюсовой" версии кулера - это наличие в его коробке планки в пятидюймовый отсек корпуса компьютера с регулятором скорости работы вентилятора. В остальном кулеры идентичны, в подтверждение чего приводим следующую таблицу.

Как видно из таблицы, кулеры абсолютно идентичны. Оба они имеют вентиляторы, позволяющие производить автоматическую температурную и ручную регулировки частоты вращения лопастей пропеллера. Впервые Thermaltake применила такие вентиляторы в кулерах Volcano 9, и рассматривая этот охладитель, мы заостряли внимание на том, что подобные возможности регулировки - большой плюс кулера и будущее именно за охладителями с такими вентиляторами.

Конструкция

Ну что же, пришло время поговорить о конструкции кулеров Volcano 11. Мы будем рассматривать сразу два кулера, называя их одним именем - Volcano 11, так как разницы в конструкции между ними нет.

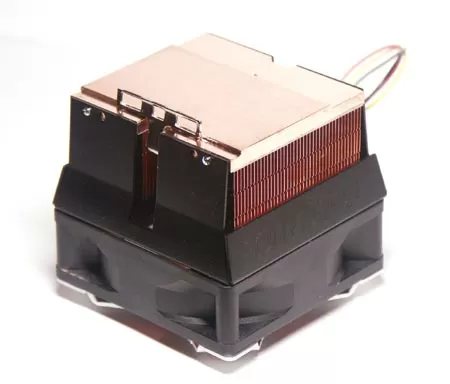

Конструкция кулера, по сегодняшним меркам, выглядит несложно. На медном радиаторе установлена стальная рамка, к которой крепится вентилятор.

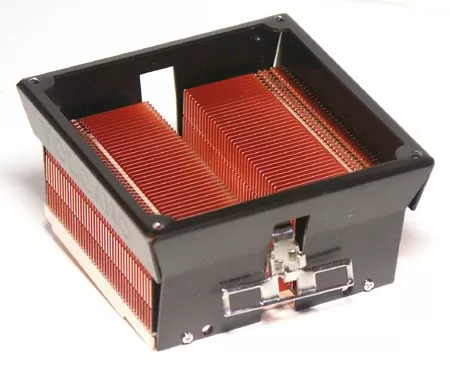

Здесь используется полностью медный радиатор с тонкими рёбрами, впрессованными в основание. Поперёк рёбер установлена стальная скоба крепления кулера. Эта скоба цепляется за все шесть зубчиков процессорного гнезда. Правда, установить кулер на процессор можно только с использованием подручных инструментов - плоской отвёртки или пинцета.

Основание радиатора не отшлифовано до блеска, как на многих других кулерах. Но оно и не имеет видимых дефектов - ссадин или царапин, так что нельзя сказать, что это недостаток. Дело в том, что зачастую радиатор с менее гладким основанием обладает большей эффективностью из-за того, что в нём меньше микроскопических царапинок, образующихся при шлифовки. В такие царапинки не попадает термопаста и там скапливаются воздушные подушки, мешающие эффективному отводу тепла от процессора.

На радиатор четырьмя шурупами крепится рамка из чёрной воронёной стали. Так как сам радиатор имеет размеры 70x66x30.8 мм, а вентилятор - 80x80x25 мм, то для крепления этих двух, основных элементов конструкции необходимо использование подобной рамки, которая в верхней части расширяется до 80 мм и плюс к этому поднимает вентилятор на приблизительно на 15 мм над радиатором. Дополнительное пространство между радиатором и вентилятором даёт место воздушному потоку линеаризироваться и более равномерно распределиться по поверхности радиатора.

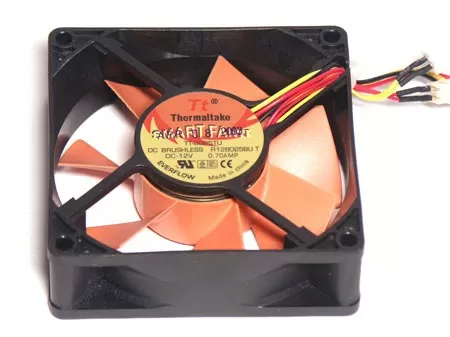

На стальную рамку устанавливается вентилятор производства компании Everflow, давнего партнёра Thermaltake. Этот вентилятор имеет чёрный корпус и яркий оранжевый пропеллер. Максимальный потребляемый ток вентилятора составляет 0.70 А, что означает потребляемую мощность 8.4 Вт. Естественно, что такой вентилятор небезопасно запитывать от материнской платы - подобная мощность может просто сжечь её блок питания, - поэтому в комплекте с вентилятором поставляется переходник PCPlug - Molex, позволяющий подключать кулер непосредственно к блоку питания компьютера. В этом переходнике имеется так же один Molex коннектор, которым он подключается к материнской плате, чтобы сообщать ей частоту вращения лопастей пропеллера.

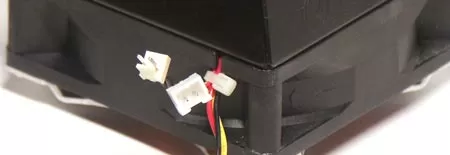

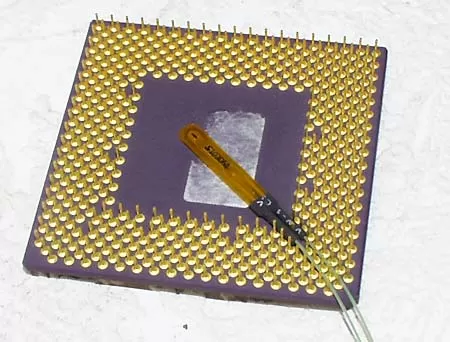

На вентиляторе установлена пара двухконтактных разъёмов. К одному из них может подключаться термосенсор для обеспечения автоматической регулировки частоты вращения лопастей пропеллера, в зависимости от температуры, а к другому - ручной регулятор. В случае с Volcano 11 Xaser Edition, это заглушка в PCI слот корпуса компьютера, а в случае с Volcano 11+ Xaser Edition - это та же заглушка, либо панель в пятидюймовый отсек корпуса. Здесь вы можете поместить термодатчик в любое место компьютера. Не просто возле вентилятора, как в Volcano 7, не просто на подошву радиатора, как в кулерах Titan, или ElanVital, а даже на сам процессор, с нижней его стороны, потому что этот датчик - термопара, как в кулере HardCano 2. Благодаря малой толщине своих проводков, он может быть приклеен к обратной стороне Athlon двухсторонними наклейками, поставляющимися в комплекте, как показано на фотографии ниже.

Нужно ли говорить, что это самый лучший способ температурной регулировки скорости вращения вентилятора из всех, представленных на сегодняшний день на рынке кулеров? Такое расположение термодатчика является наиболее правильным, а все остальные кулеры с температурной регулировкой, датчики которых расположены на вентиляторе, или в корпусе кулера, уже отходят на второй план. И от каждой новой модели охладителя с автоматической регулировкой скорости вращения пропеллера мы будем требовать наличие внешнего сенсора, такого как на кулерах Thermaltake Volcano 9 и Volcano 11.

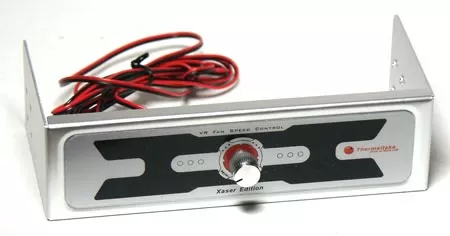

Для тех же, кто не желает доверять автоматике регулировку частоты вращения пропеллера кулера, Volcano 11 серии Xaser Edition дают возможность вручную регулировать её, не открывая корпус компьютера. В этом плане модель Volcano 11+ Xaser Edition более удобна, так как здесь регулятор можно вынести на лицевую панель. В корпусе Xaser такой регулятор, наверное, будет очень стильно смотреться. Регулировка здесь происходит плавно, от нижнего предела 1800 до 4800 оборотов в минуту.

В случае, если вы не хотите вообще регулировать скорость вентилятора, вы можете замкнуть один из контактов вентилятора, к которому подключается регулятор, прилагающимся в комплекте джампером. В этом случае скорость частота вращения лопастей вентилятора всегда будет постоянной - 4800 оборотов в минуту. Но скажу сразу - 48 дБ звукового давления - это действительно много. :)

Тестирование

Тестовая система
Процессор	AMD Athlon 2600+
Напряжение ядра, В	1.85
Мощность процессора, Вт	78
Материнская плата	SOYO DRAGON KT400 PE
Температура воздуха, оС	+35
Кулеры	Thermaltake Volcano 11+ XE
	Thermalteka Volcano 9
	Thermalteka Volcano 7+
Burn-In тест	Sandra MAX3

Несмотря на свои размеры, устанавливается Volcano 11 Xaser Edition без проблем, так как сам радиатор по ширине и длине не превышает пределов процессорного гнезда, а расширение рамки начинается на высоте более 30 мм от основания, то есть, рамка уже не упирается в различные конденсаторы, расположенные рядом с процессорным гнездом.

Так как оба кулера Volcano 11 Xaser Edition являются абсолютно идентичными по конструкции, мы протестировали один из них на максимальной, минимальной скорости и с автоматической регулировкой в зависимости от температуры. В последнем случае датчик температуры помещался в непосредственной близости от ядра процессора и от него до ядра прокладывалась "подушечка" из термопасты. Для тестирования кулеров использовалась термопаста на серебряной основе.

Тестирование кулеров проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показания температуры. На втором этапе под Windows XP загружался Burn-In модуль тестовой программы SiSoft Sandra MAX3, который прогонял тест CPU Multimedia Benchmark 60 раз подряд.

Выводы

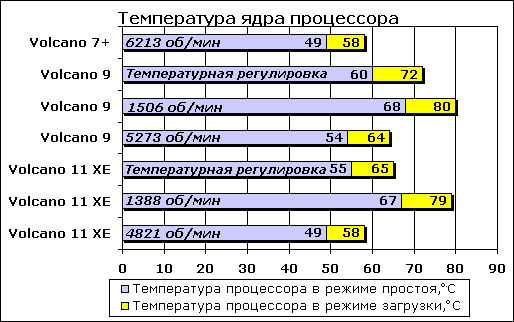

Как видно, кулер Volcano 11 Xaser Edition показывает чуть лучшие результаты, чем предыдущие охладители - Volcano 9 и Volcano 7+. И хотя в отличие от Volcano 9, одиннадцатая модель имеет медный радиатор, различие в производительности небольшое. Что же до уровня шума, то здесь не всё зависит от предпочтений пользователя. На максимальных оборотах Volcano 11 работают достаточно громко, но и охлаждает соответствующе. На минимальных же оборотах эти кулеры еле слышны и вполне могут быть использованы даже теми пользователями, кто не желает слышать посторонний шум от компьютера или кто любит поспать на жёсткой клавиатуре ПК. Плавная регулировка даст возможность выбрать оптимальные для себя уровень шума и эффективность охлаждения. Хотя, есть возможность доверить эту задаче автоматике с помощью термосенсора.

Конечно же, Volcano 11 Xaser Edition и Volcano 11+ Xaser Edition стоят дороже, чем многие другие современные кулеры для процессоров. Но едва ли найдутся модели охладителей с медными радиаторами, которые смогут дать пользователю полный контроль над скоростью вентиляторов за меньшие деньги. А раз так, то можно смело поздравить компанию Thermaltake с очередным триумфом в мире кулеров.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Thermaltake в России за предоставленные кулеры Volcano 11 Xaser Edition и Volcano 11+ Xaser Edition.

Михаил Дегтярёв (aka LIKE OFF)
