Soltek SL75DRV

Достаём плату из пакетика и кладём на стол. Перед инсталляцией лучше ознакомиться с инструкцией по установке, а заодно и посмотреть, что же представляет собой SL75DRV.

Беря плату в руки

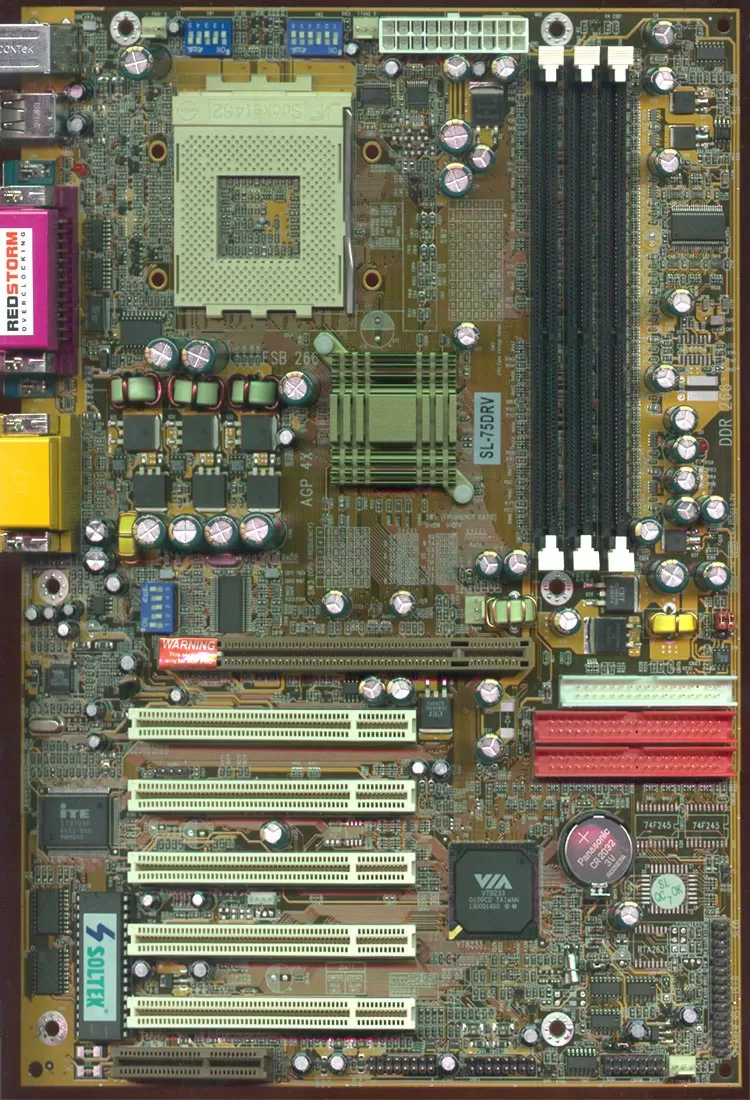

Перед нами стандартная плата формата ATX и размером 23x30.5 см. Посмотрите на эту фотографию. Щелкните на ней для увеличения и вы увидите всю конструкцию SL75DRV в деталях.

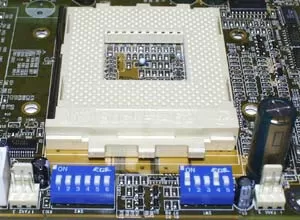

Начинаем сверху. Гнездо Socket A процессора здесь расположено "вертикально", и металлический рычажок, известный также как "ручник" располагается справа от гнезда. В середине гнезда установлен термодатчик, снимающий показания температуры воздуха под процессором. Сверху над гнездом расположена первая пара переключаетелей и Molex-коннекторов для вентиляторов.

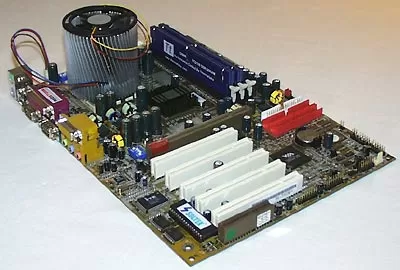

Эти левый переключатель устанавливает номинальное напряжение процессора. Правый - множитель процессора. В каждом переключателе одна перемычка включает его действие, или выставляет значения "по умолчанию" для данного процессора. При установке значений надо учитывать, что в мануале перемычки нарисованы в вертикальном положении платы (как на самом верхнем рисунке), поэтому надписи должны быть "вверх ногами". Два Molex-коннектора служат для подключения кулеров типа Super Orb, с двумя вентиляторами. Справа мы видим первый коннектор, слева - второй. Из этих двух только первый может снимать показания тахометра вентиляторов.

Ещё правее установлена ATX-розетка. Такое её расположение очень удобно, так как кабель питания не тянется через всю плату. Ниже процессорного гнезда располагается блок питания процессора и северный мост. Последний закрыт радиатором. Если проявить любопытство, то можно узнать, что между радиатором и северным мостом отсутствует термопаста. Честно говоря, это странно, потому что KT133 грелся достаточно сильно, и многие производители даже ставили на него вентилятор. А вот снять радиатор довольно сложно. Даже если вам покажется, что северный мост перегревается, вам придётся срезать пластиковые расклёпки, которыми крепится радиатор. Хотя, вряд ли вам потребуется это делать. Разве что, в случае жары на улице.

Справа установлены три слота DDR SDRAM памяти. И хотя VIA KT266 поддерживает как DDR, так и SDR SDRAM, компания Soltek решила не усложнять конструкцию платы дополнительными слотами памяти.

DDR - новая память, спустившаяся на рынок PC с видеокарт. Из-за работы на повышенных частотах память нагревается. И хотя её нагрев не сравнить с процессорами, стандарты требуют установки распределителей тепла на чипы памяти. На вид DDR модули точно такие же, как SDRAM DIMM, только имеют 184 контакта, а потому слот DDR памяти имеет только одну перегородку, чтобы DDR DIMM модули не устанавливались в обычные 168-контактные SDR SDRAM-овские слоты, и наоборот. Теперь не надо запоминать частоту модулей памяти. На сегодня распространение имеют только PC1600 и PC2100 модули DDR. Но это не значит, что память работает на 1600, или 2100 МГц. Цифры в обозначении памяти - пропускная способность 1600 и 2100 Мб/c соответственно. А если говорить о частоте, то PC2100 работает на 100 МГц, а PC133 - на 133 МГц.

Ниже блока питания процессора установлены третьи переключатели. Они служат для выставления номинальной частоты системной шины. По умолчанию значения выставлены на 100 (200) МГц. В зависимости от комбинации перемычек, номинальная частота процессорной шины может быть выставлена на значения 100 (200), 110 (220), 120 (240), 133.3 (266.6), 140 (280) и 150 (300) МГц. И хотя сегодня не существует процессоров на 110, 120 и 140 МГц, ожидать появление 150 МГц процессоров также вряд ли стоит. Так что эти значения пригодятся только оверклокерам. А для процессоров Athlon, работающих на 133 МГц шине придётся сначала выставить это значение FSB.

Прямо под третьими перемычками располагается тот самый AGP Pro слот, который был анонсирован на коробке с материнской платой, и который так любят использовать в современных материнских платах. AGP Pro - это слот для Hi End видеокарт, требующих дополнительное питание. Поэтому каждый производитель старается подчеркнуть профессиональную направленность своей материнской платы. Однако, использование AGP Pro слота имеет свои неудобства.

По сравнению с обычным AGP, новый порт имеет два дополнительных отсека с контактами - спереди 20 контактов и сзади 28. И если задние контакты отделены от основных перегородкой, то спереди такой перегородки не имеется и видеокарту запросто можно вставить не правильно. Правда, это только в том случае, если вы собираете компьютер не в корпусе. В корпусе видеокарта не станет по-другому, кроме как она должна, а в руках, на столе - пожалуйста. Неправильное положение видеокарты может привести к её нефункционированию, или выходу из строя. Чтобы предотвратить это, передний дополнительный отсек имеет заглушку, заклеенную предупреждающей наклейкой. Если у вас нет видеокарты, требующей AGP Pro слот, не вытаскивайте эту заглушку - видеокарта отлично устанавливается и работает и с ней. Справа над AGP Pro слотом установлена третья розетка вентилятора.

Ниже AGP Pro располагаются пять стандартных 32-битных PCI слотов. Между двумя верхними слотами в специальные контакты подключается аналоговый выход с CD-ROM. Эти контакты не имеют корпуса, поэтому кабель к ним можно подключить и попутав левый с правым каналы. Справа от самого верхнего установлены коннекторы для подключения IDE устройств и дисковода. Такое их расположение делает затруднительной установку в верхний PCI слот длинных плат расширения.

Очень интересные джамперы установлены прямо над FDD коннекторами. С помощью JP1 и JP2 устанавливается напряжение, подающееся на память. В зависимости от их положения, напряжение может выставляться на значения 2.5, 2.6 и 2.7 Вольт. По умолчанию установлено самое низкое напряжение - 2.5 В. Вообще, память - вещь хрупкая, поэтому трижды подумайте, прежде чем менять напряжение.

Слева от PCI слотов припаяна микросхема аппаратного мониторинга. Остановимся на ней подробнее.

Как вы знаете, в южном мосту VIA 686 были встроены функции аппаратного мониторинга. Поэтому на материнских платах на VIA KT133 и KT133A микросхем мониторинга не было. Здесь такая микросхема присутствует. В KT266 в южном мосту аппаратного мониторинга нет, поэтому все платы на этом чипе используют микросхему аналогичную той, что показана на фотографии сверху. В некотором роде это даже лучше, потому что IT8705 позволяет программно регулировать частоту вращения вентиляторов, хотя эта регуляция и осуществляется ступенчато. Также IT8705 может мониторить три вентилятора, а VIA 686 - два. Так что можно сказать, что возможности аппаратного мониторинга у плат на KT266 выше, чем у большинства тех, которые построены на KT133.

Ещё ниже установлен сам южный мост. Всё, что в него интегрировано, описано раньше. Ниже южного моста располагаются райзеры для подключения двух дополнительных USB портов (планка с портами в комплект платы не входит).

Рядом с USB портами установлен райзер для такой новой вещи, как Smart Card Reader. Где взять это устройство, почему не USB интерфейс, да и зачем оно вообще нужно - я не скажу. Прямо над SCR райзером имеется джампер, устанавливающий, как вести себя компьютеру в случае отключения напряжения в сети и его повторного включения. Компьютер может включаться, или оставаться выключенным.

Справа от южного моста установлены контакты для подключения кнопок, индикаторов, IRDA устройства и прочего. Аналогично, такое их расположение может помешать установить установке в нижние два слота PCI больших плат.

Немного выше этих райзеров два контакта установлены для подключения термодатчика.

Этот датчик представляет собой терморезистор, устанавливающийся на горячее место в компьютере. Его можно попытаться установить на процессор, тогда вы будете снимать самые точные показания температуры.

В заключении описания конструкции платы надо сказать, что SL75DRV может проснуться только по сети. Контакты для просыпания от модема на плате не распаяны, хотя место для них имеется. Ну а если вы неправильно выставили что-то в BIOS, и компьютер не загружается, то для сброса BIOS есть специальный джампер. Ну а чтобы разобраться в BIOS, читайте дальше.
