Обзор точки доступа Zyxel NWA210BE: модель для Wi-Fi 7 в нагруженных помещениях
Новый стандарт Wi-Fi 7 приносит несколько интересных технологий, призванных улучшить работу в условиях с высокой плотностью беспроводных устройств, офисных зданиях, в кампусах и так далее. Среди основных нововведений – поддержка частотного диапазона 6 ГГц, запрещённого во многих странах, (в РФ использование разрешено, но для импорта 6 ГГц оборудования нужна особая лицензия), а так же возможность использовать одновременно диапазоны – в 2.4 ГГц и 5 ГГц (либо 2.4 и 6 ГГц) для передачи трафика клиенту,, что может быть востребовано в каких-то сценариях требующих высокой пропускной способности, например беспроводному видеонаблюдению или 8K-стримингу. В любом случае, точка доступа предлагает вам 12.3 Гбит/c пропускной способности «по воздуху», а как ей распорядиться – решать вам.
Модель NWA210BE – это модель стандарта Wi-Fi 7 среднего ценового диапазона, она имеет 2 радиомодуля с формулами 2x2:2 для 2.4 ГГц и 4x4:4 для 5 и 6 ГГц. Диапазоны 5 и 6 ГГц управляются одним радиомодулем BandFlex, поэтому одновременно может работать только один из них. NWA210BE поддерживает ширину канала в 320 МГц, что позволяет добиваться высокой скорости «точка-точка», что может быть востребовано при построении беспроводных мостов или подключении NVR камер высокого разрешения.
Особенности дизайна

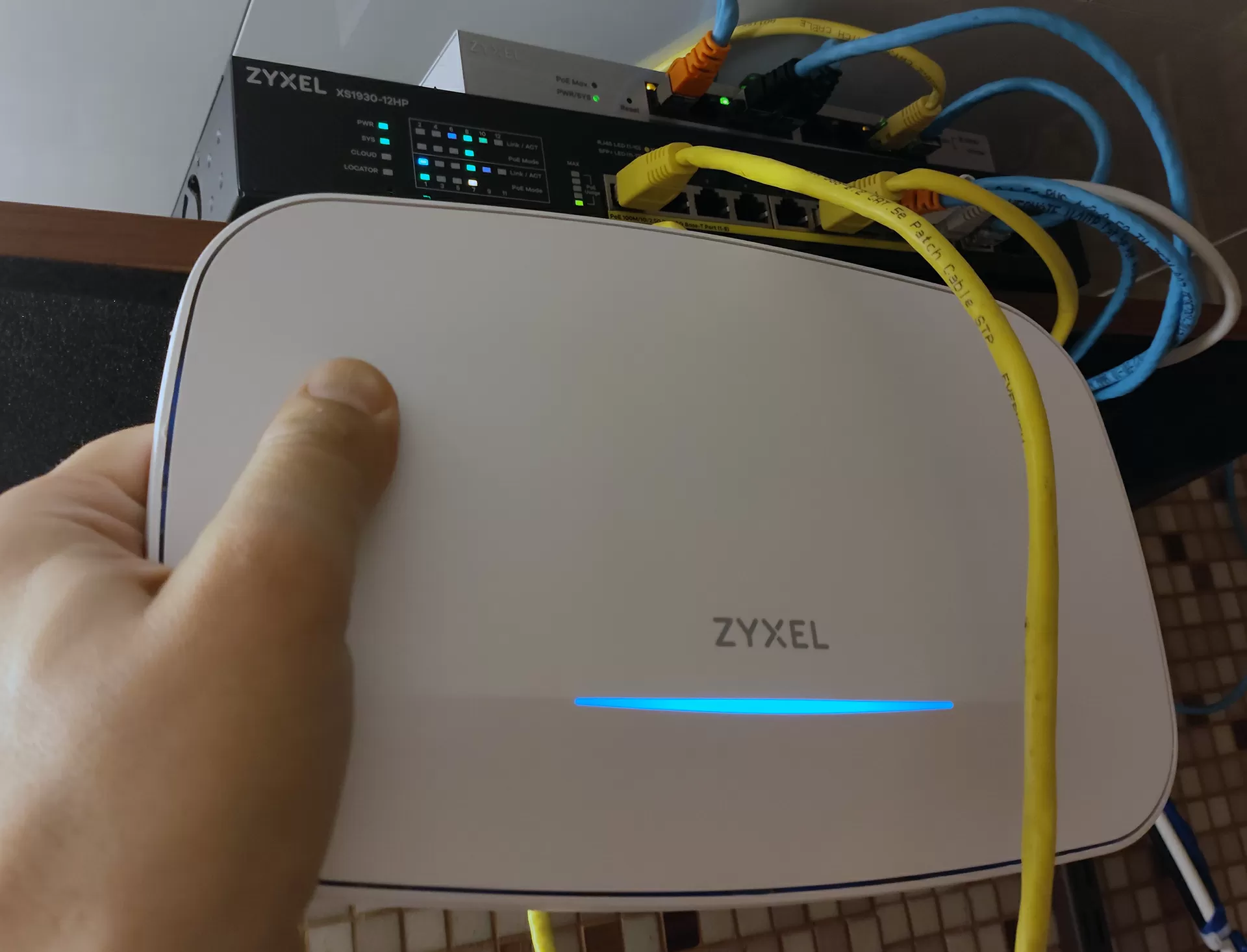

Точка доступа имеет вытянутый овальный корпус, и выглядит весьма специфично даже для профессионального оборудования. Zyxel подчеркивает, что такая форма выбрана ради лучшей помехозащищённости, но об этом мы поговорим ниже по тексту. В общем, внешне NWA210BE выглядит необычно, и чем-то напоминает декоративное блюдо для украшения стен.

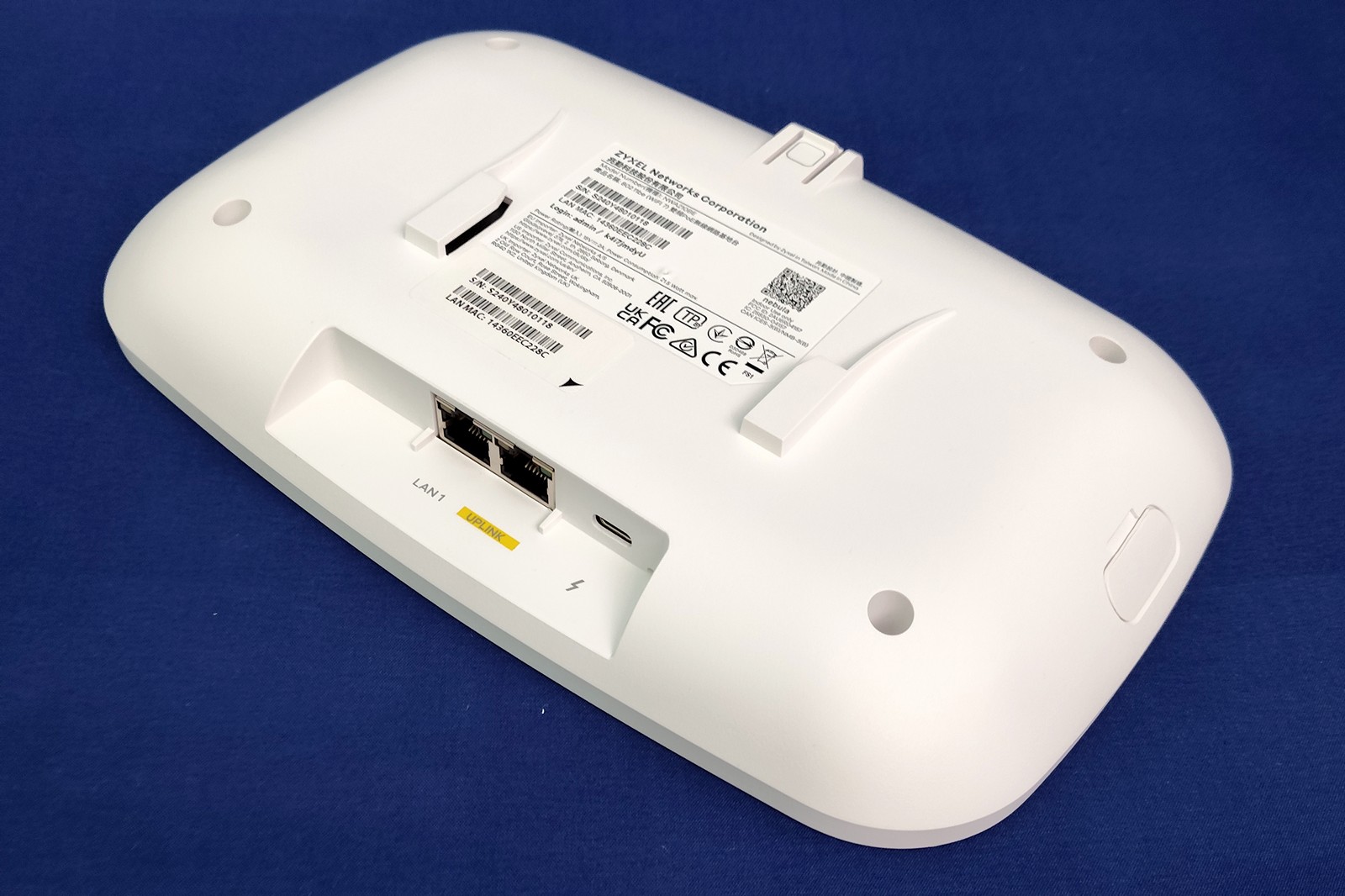

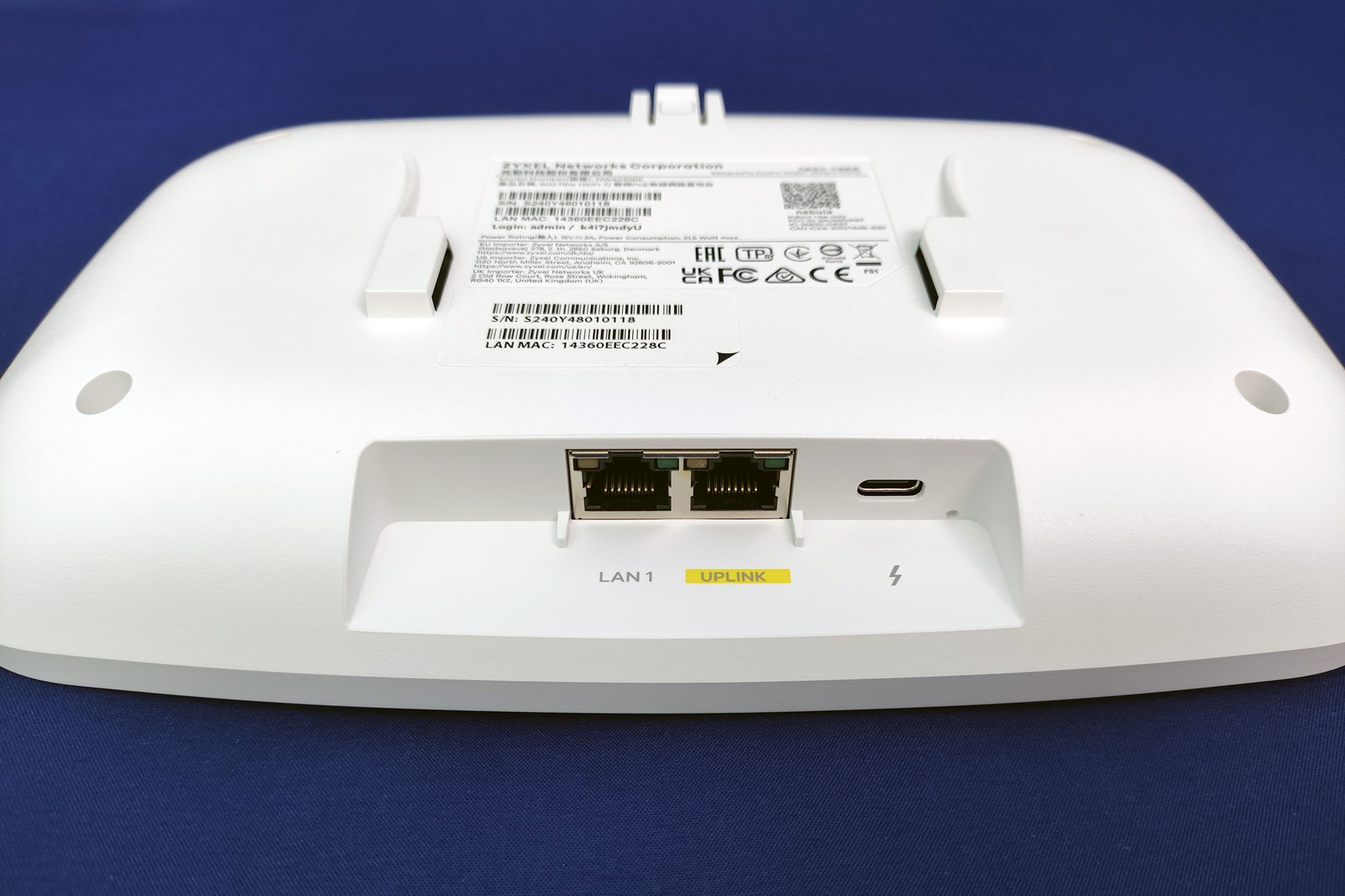

Zyxel NWA210BE имеет 2 порта со скоростью 2.5 Гбит/с, один из которых – PoE, и что особенно интересно, для подключения внешнего питания используется Type-C разъём (15V PD VDC 2A), - странное и неоднозначное решение, к тому же у младших точек доступа в этой серии сохранен традиционный штекер питания.
Конечно, самое интересное у NWA210BE – внутри, и даже в пресс-релизах компания подчёркивает, что здесь используется идеология «RF first by design», то есть во главу угла ставится помехозащищённость и грамотность радиочасти. Точки доступа Zyxel по конструкции всегда были произведением искусства, но в этот раз маэстро превзошёл самого себя.

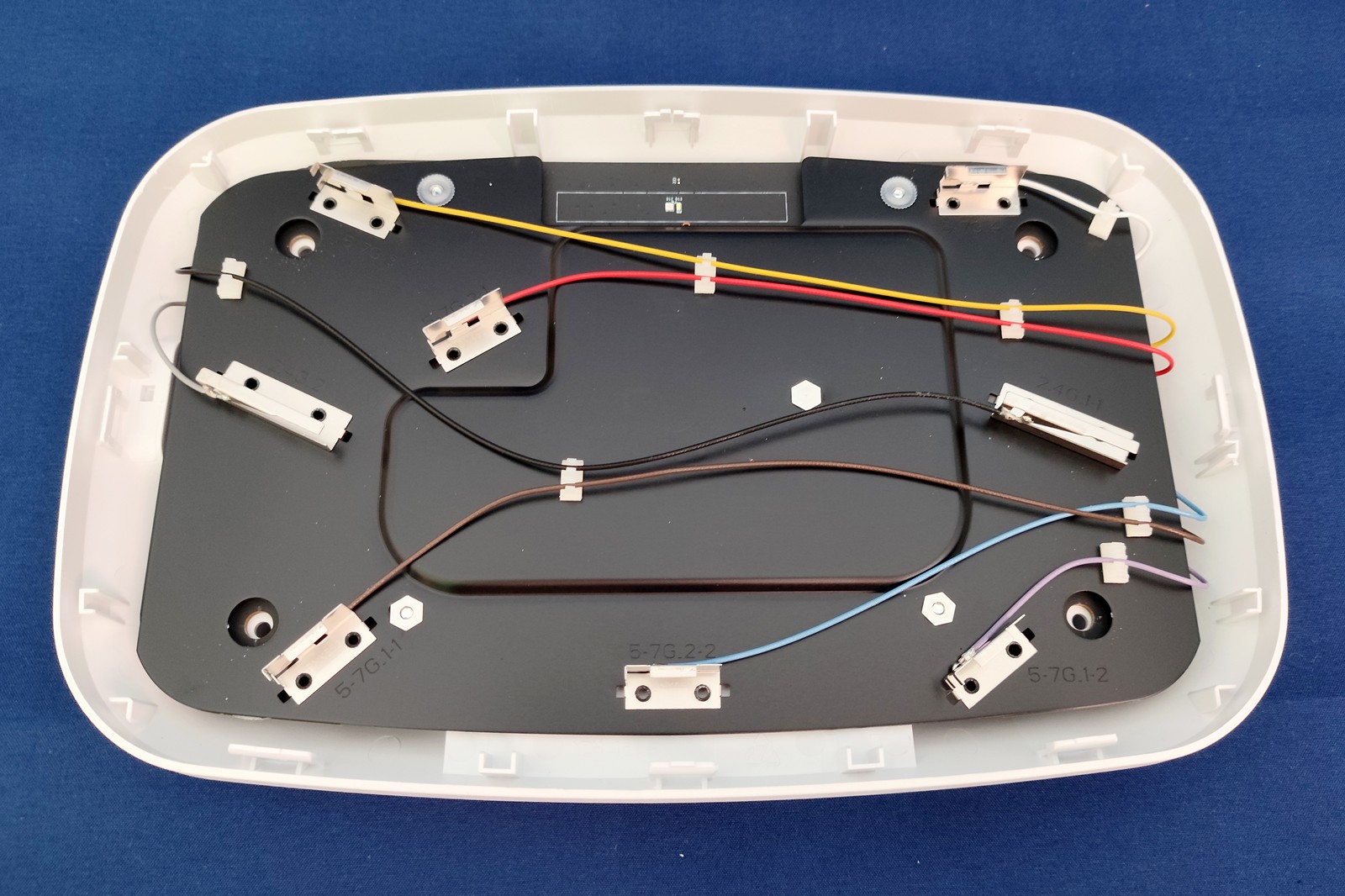

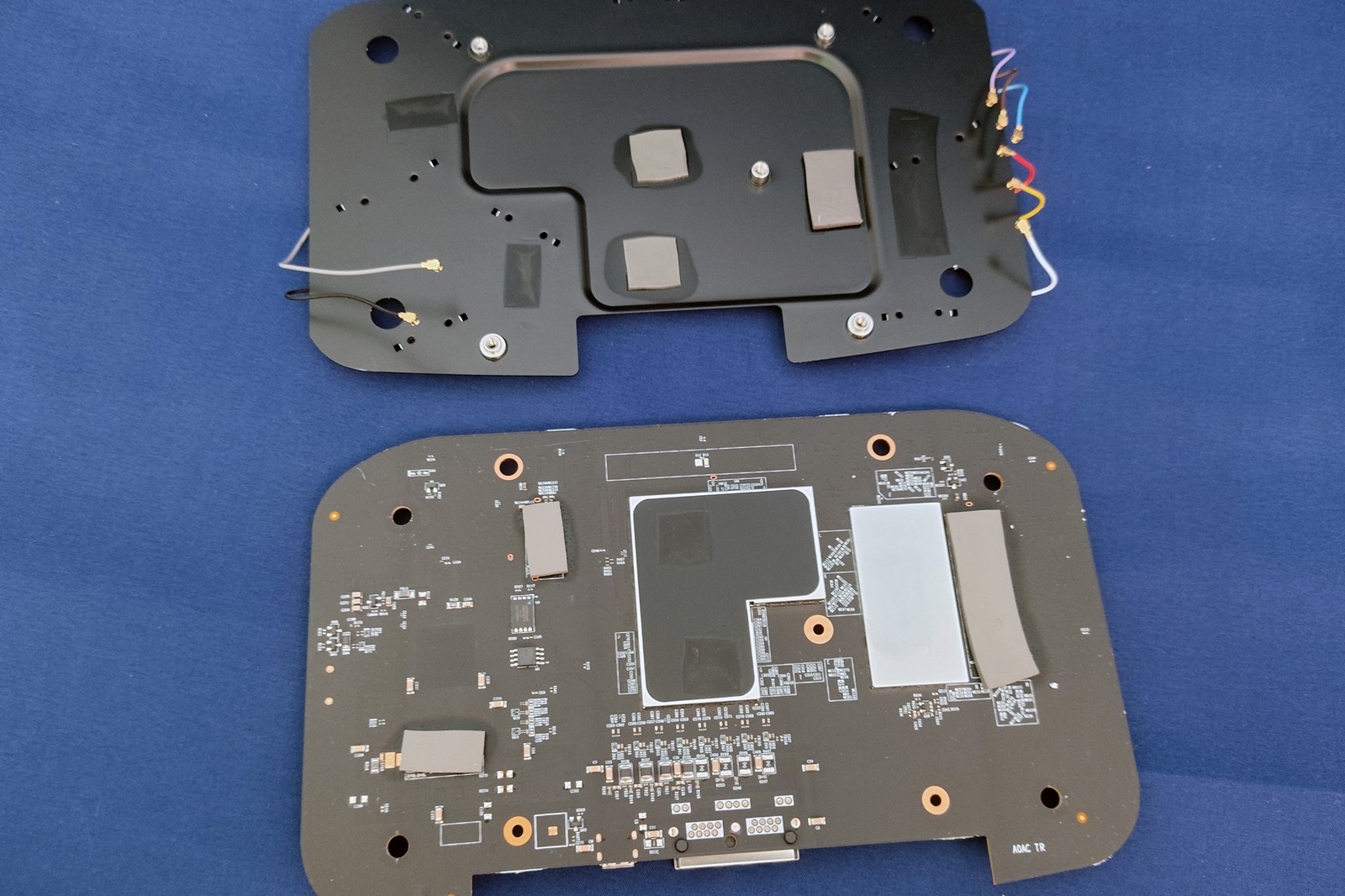

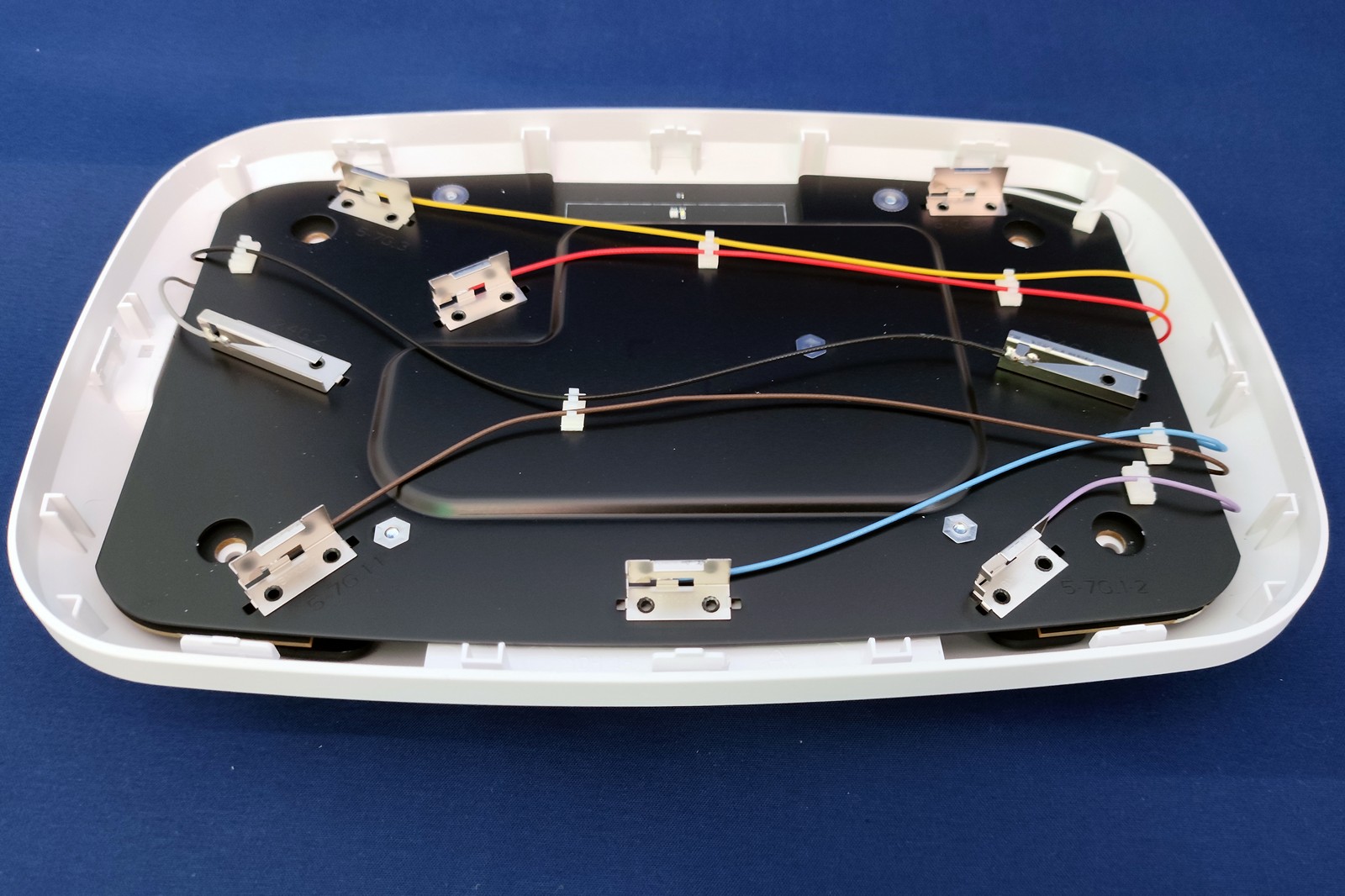

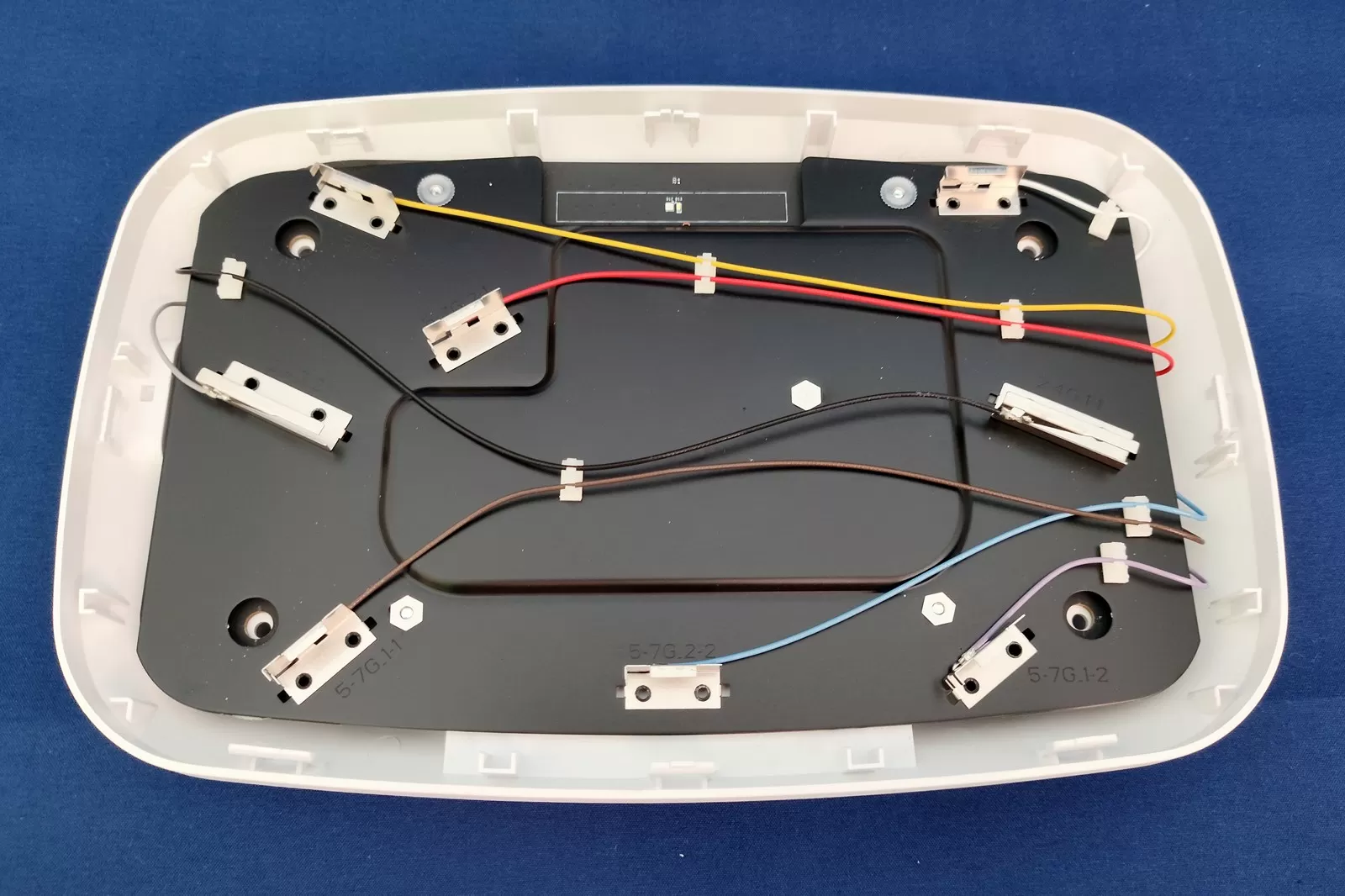

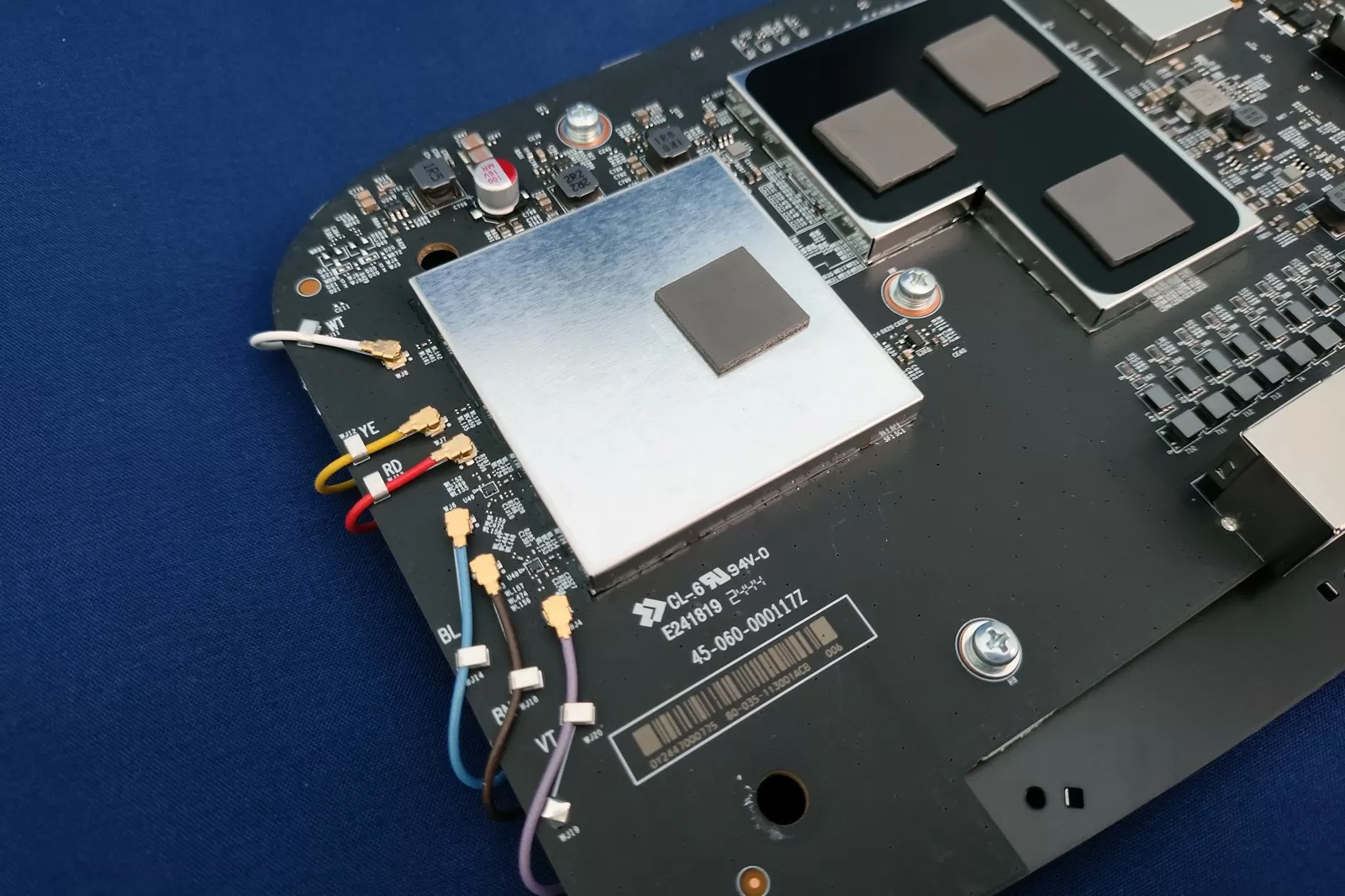

Во-первых, обратим внимание, что Zyxel здесь выносит антенны на отдельную металлическую плату, подключая их к радиомодулям коаксиальными кабелями. Это снижает взаимное влияние ВЧ-излучателей и электронных компонентов устройства, да и дополнительное экранирование от сторонних ВЧ-источников никогда не бывает лишним. Здесь используются обычные металлические антенны, тем не менее способные формировать луч по направлению клиента. Кстати, вот в этой статье мы рассказываем о типах Smart-антенн в точках доступа Zyxel и о том, как фиксированные излучатели могут нацеливаться на STA. Интересно и то, что на плате размещено 8 антенн, на 2 больше, чем поддерживаемое количество пространственных потоков. Это так называемые антенны с переключением направления луча (SBA-антенны), формирующие десятки вариантов направлений.

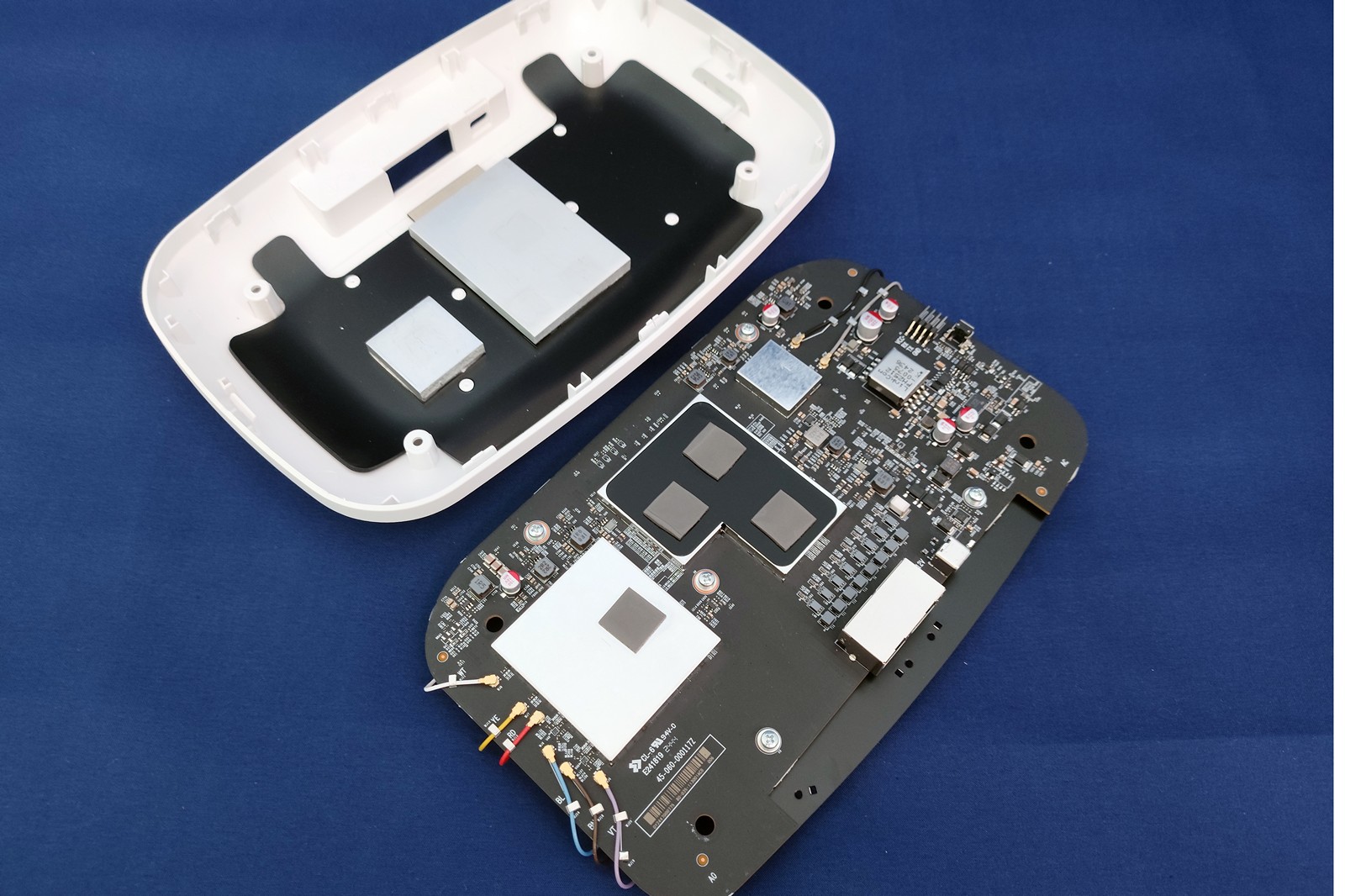

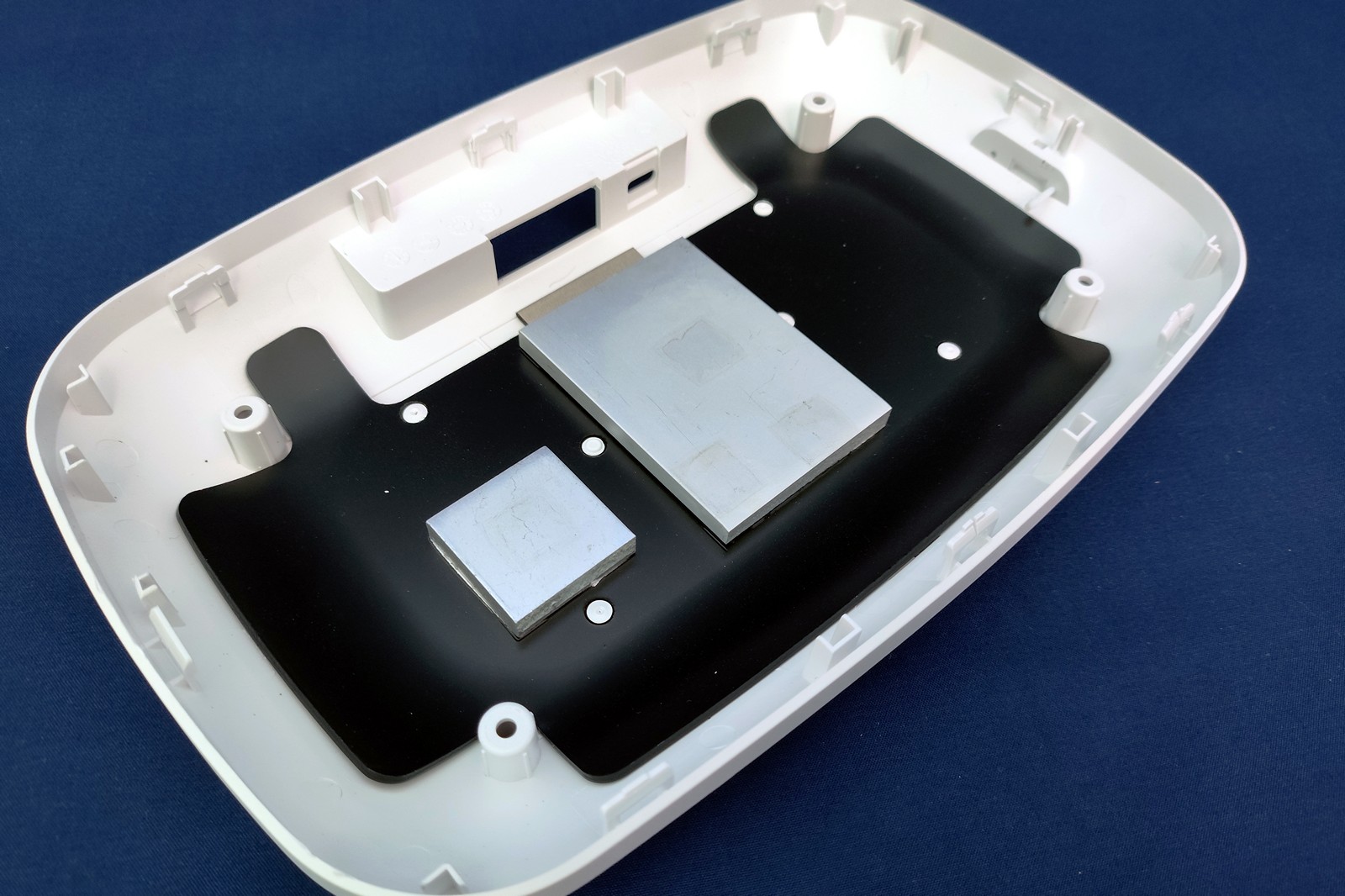

С обратной стороны материнская плата закрыта большим распределителем тепла, изогнутой алюминиевой пластиной, повторяющей контуры корпуса. И хотя этот радиатор не подключен к общей «земле», он тоже работает экраном и защищает радиочастотные модули от эфирных помех.
И хотя, конечно же, многие производители просто клепают ВЧ-антенну на саму материнскую плату точки доступа, и гордятся сэкономленной парой долларов, из-за таких вот мелочей, точки Zyxel работают там, где не справляются другие, и экранирование – далеко не всё.

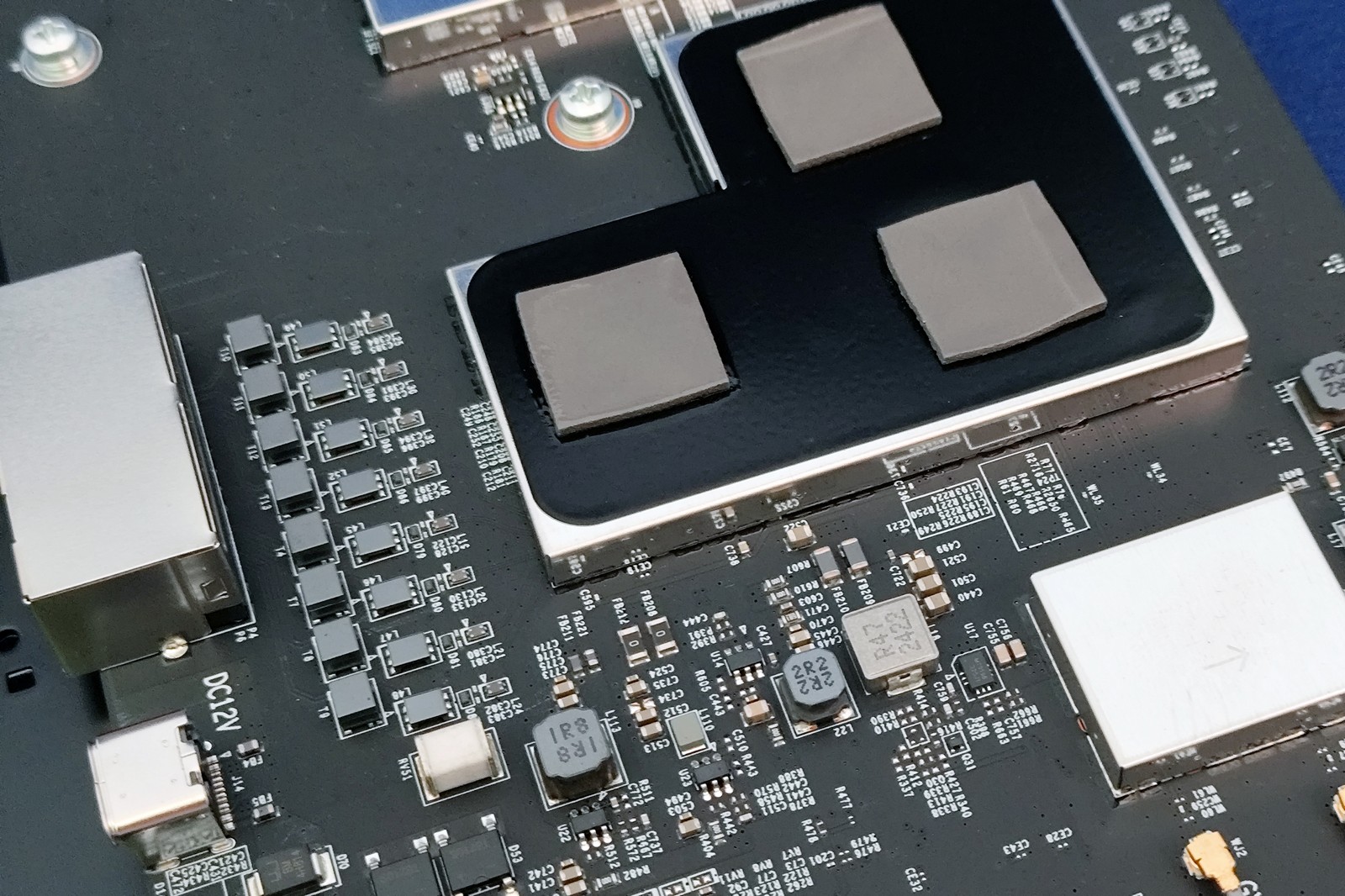

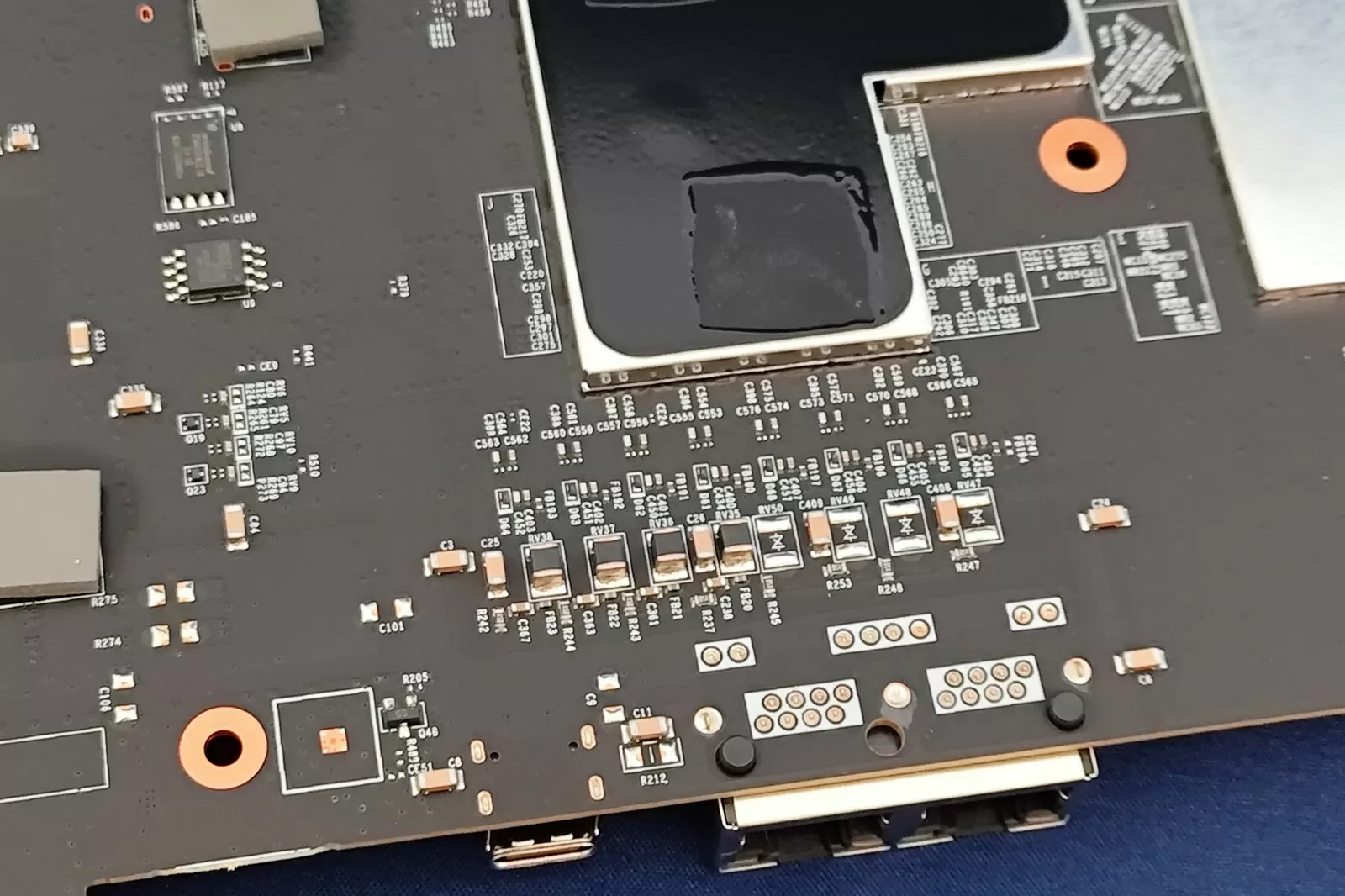

Я впервые сталкиваюсь с тем, что на точке доступа реализована защита от статического напряжения со стороны порта, и я не видел такого даже на Hi-End устройствах ценой выше 1000$. Обычно такая защита реализуется на портах коммутаторов, но её может и не быть, если свитч совсем дешёвый или её может не хватать, если кабель – очень длинный. Как бы то ни было, у Zyxel в NWA210BE защита установлена на обоих RJ45 портах, так что если вы пробрасываете 2.5-гигабитный линк каскадом через точку доступа, будьте уверены – следующее за ТД устройство будет так же защищено от статики.

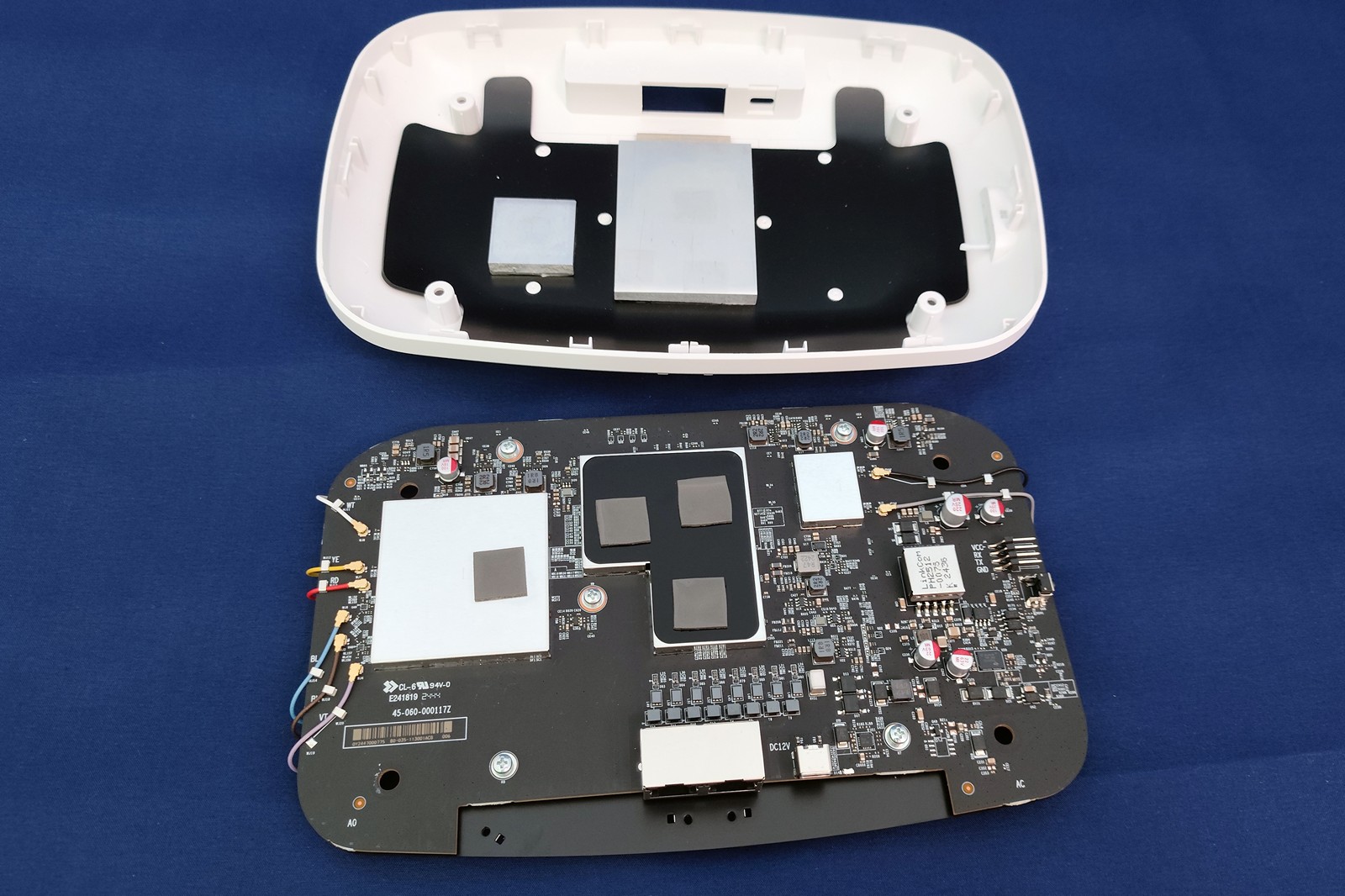

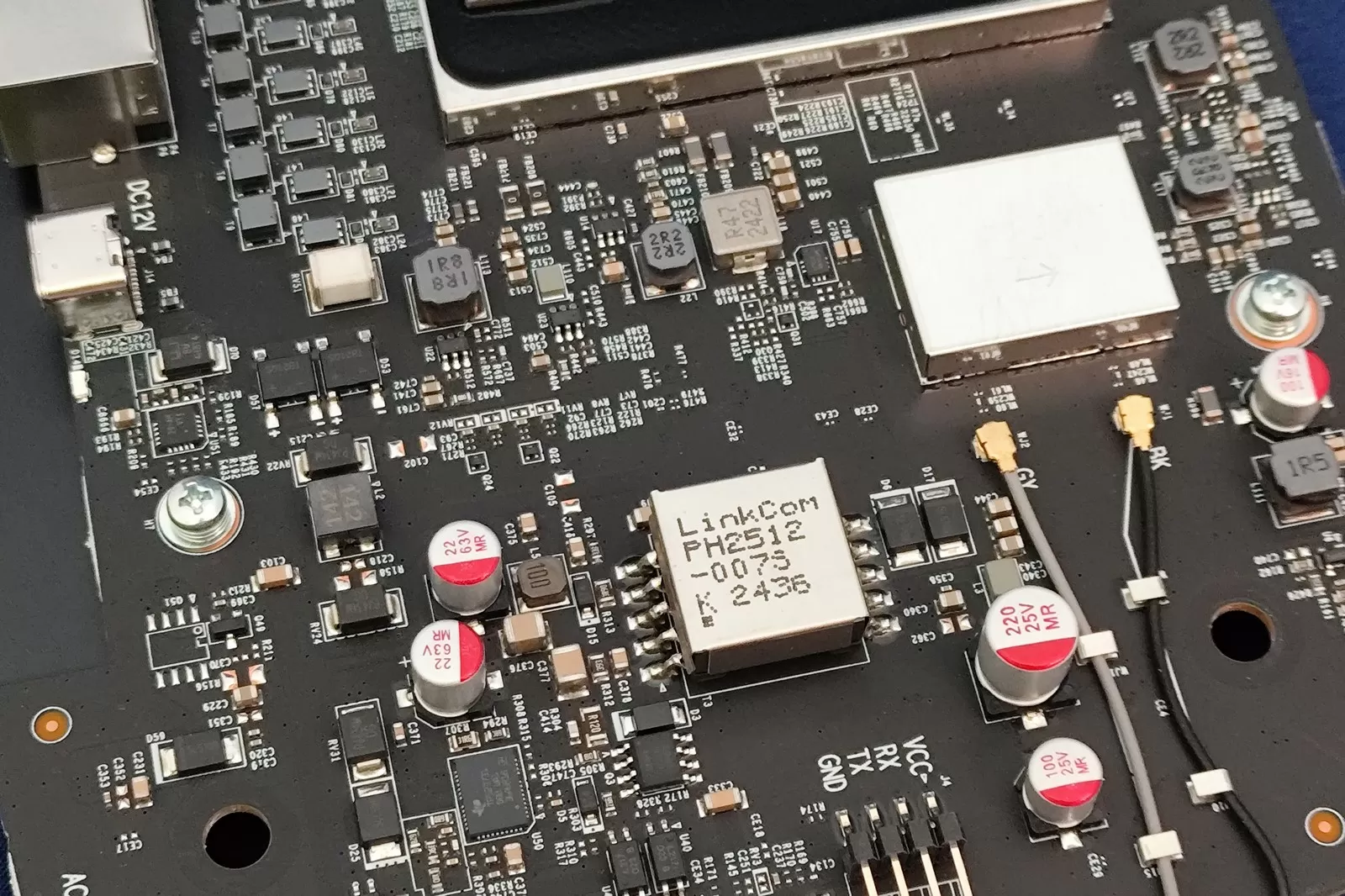

Глядя на расположение радиомодулей, становится понятно, почему у NWA210BE такая странная вытянутая форма. Здесь по центру материнской платы размещается процессор с памятью, слева от него – радиоблок 5/6 ГГц, а справа – радиоблок 2.4 ГГц. Заметьте, и процессор, и радиоблоки каждый заключён в свой экранированный корпус. И получается, что два радиомодуля находятся максимально далеко друг от друга, и что немаловажно – их контуры питания и цифровая часть так же расположены диаметрально противоположно. Хотя, при таком избыточном отношении к помехозащищённости, остаётся неясно, что же помешало производителю поставить нормальные экранированные кабели к антеннам...
Как вы можете убедиться, от поколения к поколению точки доступа Zyxel получают всё больше конструктивных изысков, и изменения не ограничиваются одним лишь дизайном. Здесь есть на что посмотреть и что обсудить, но достаточно о конструкции, давайте перейдём к программной части.
Собственный Web-интерфейс

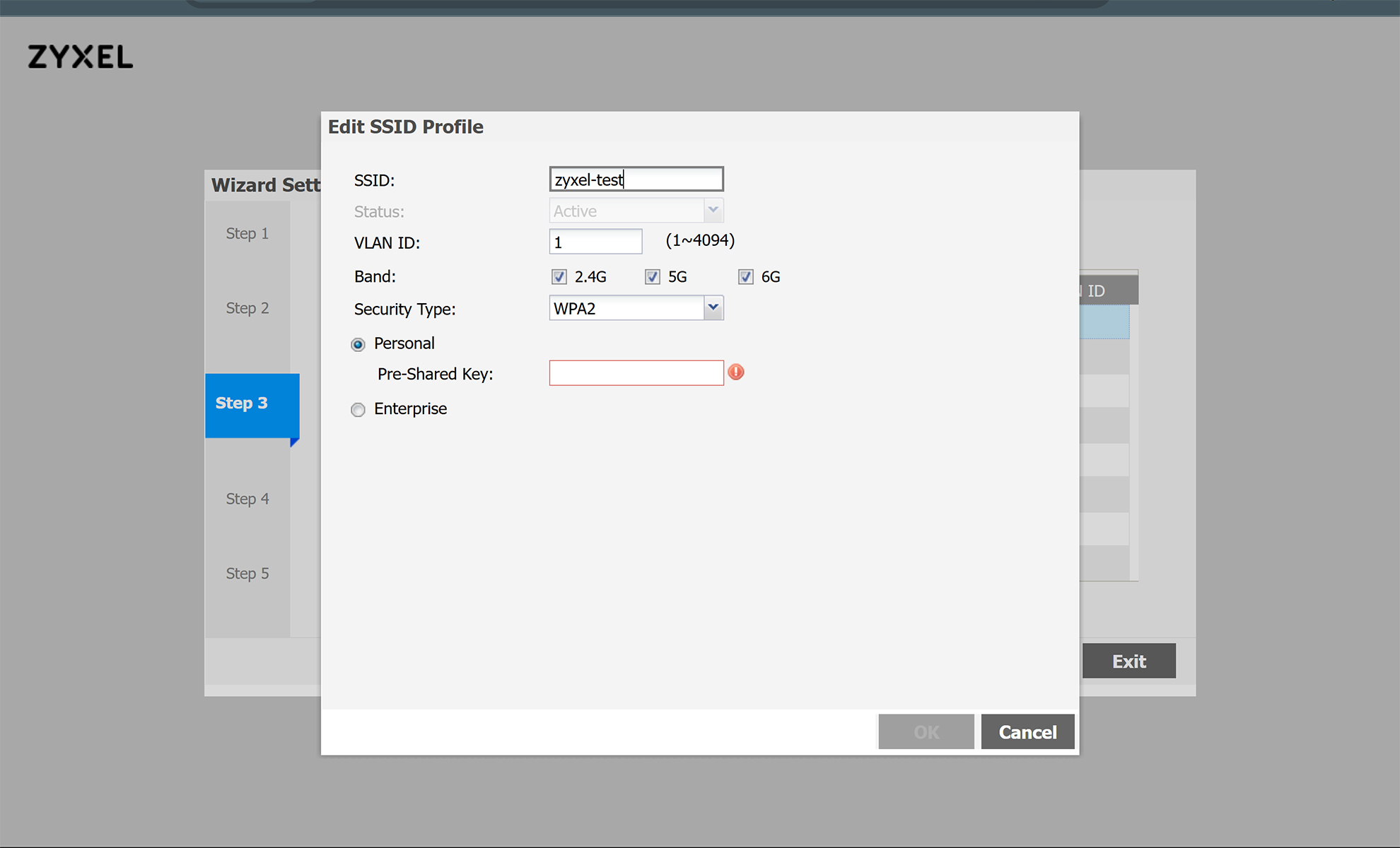

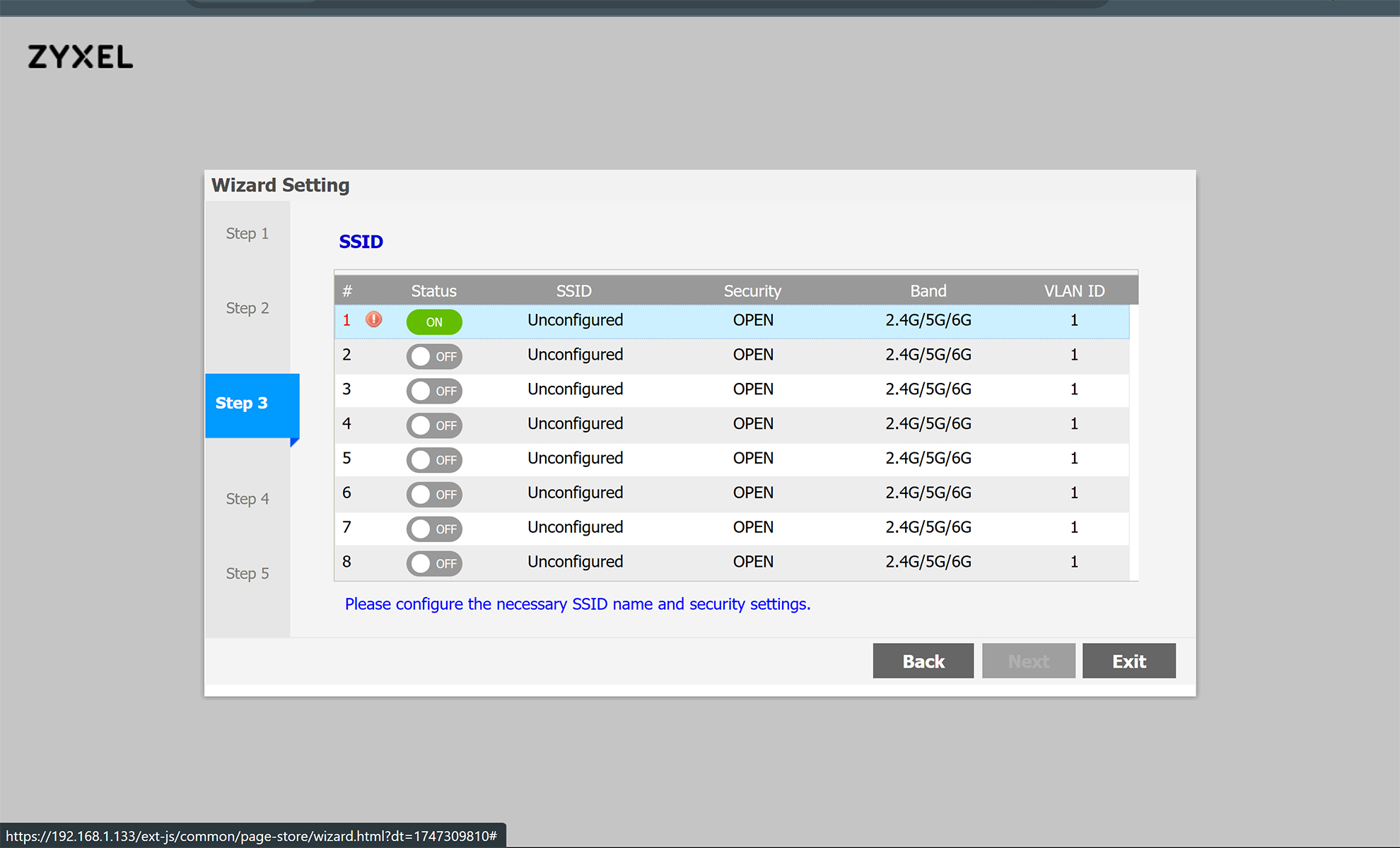

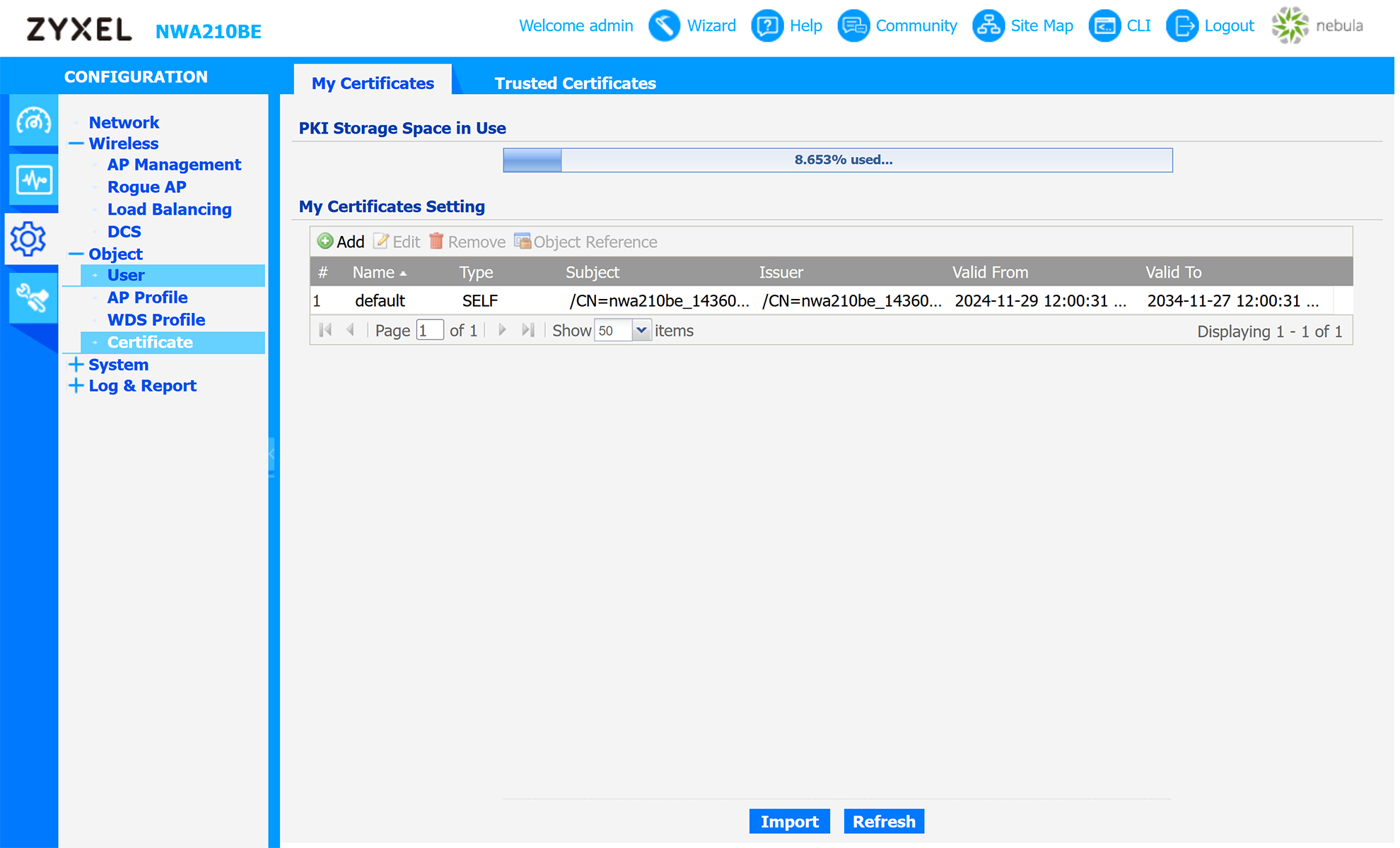

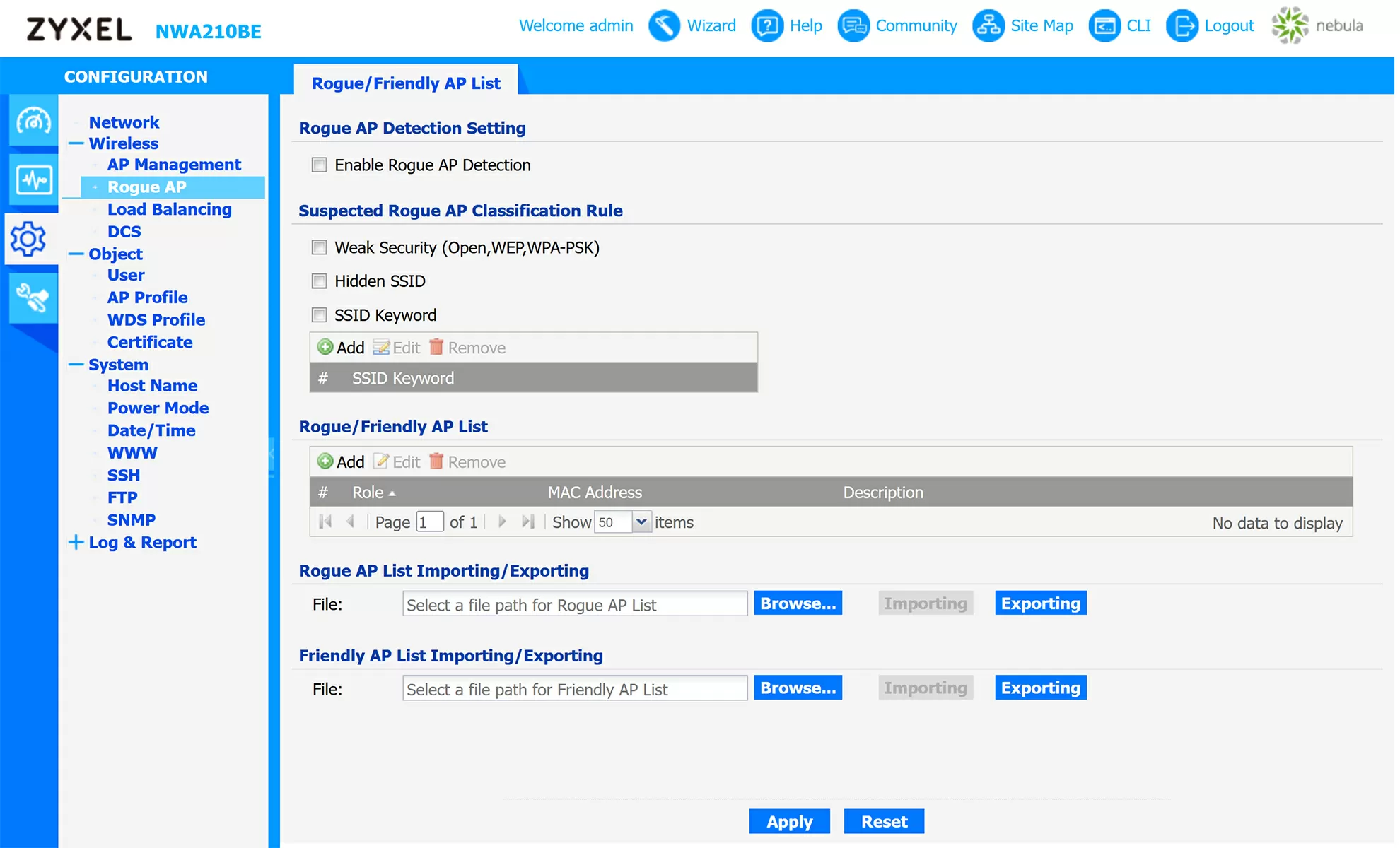

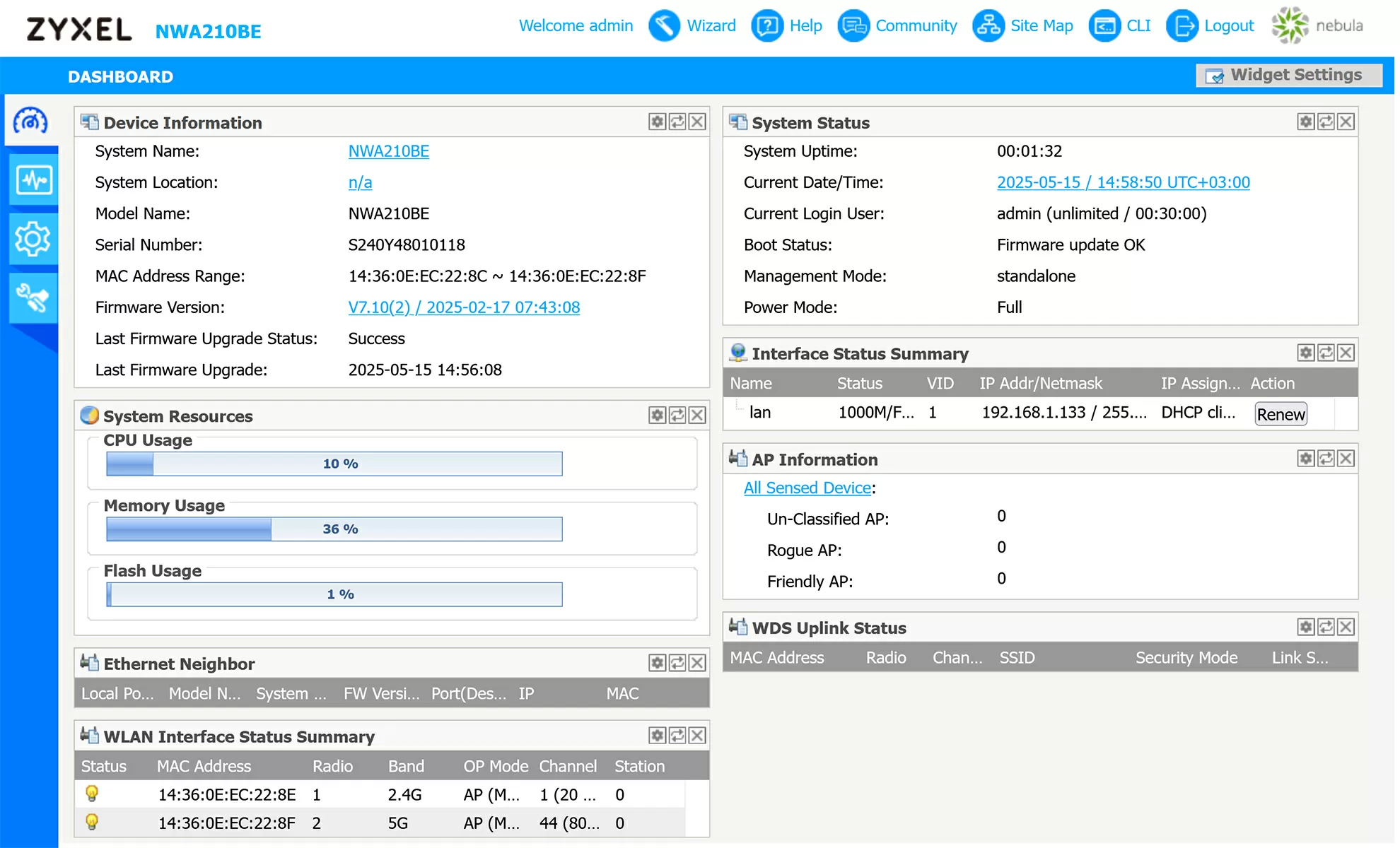

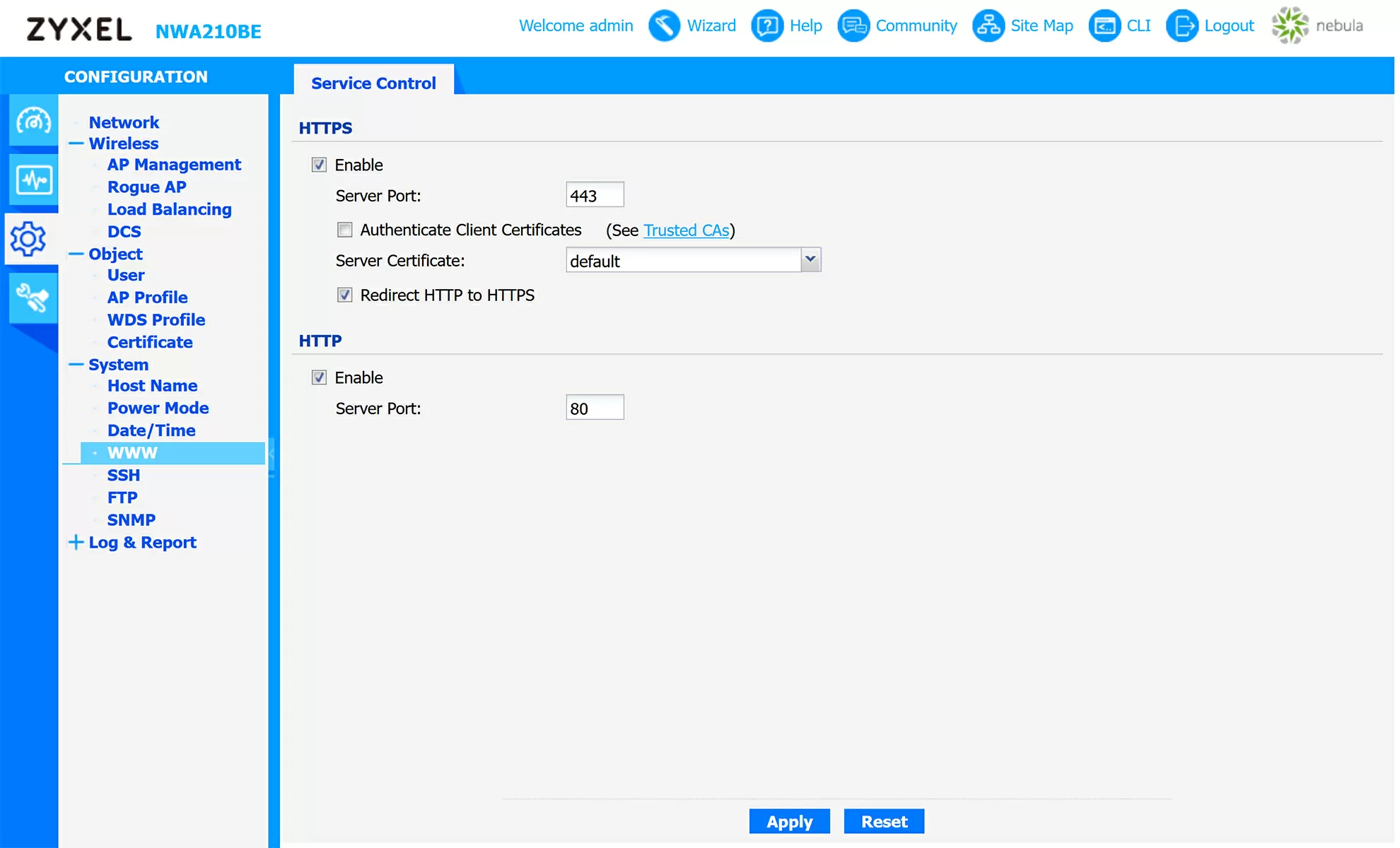

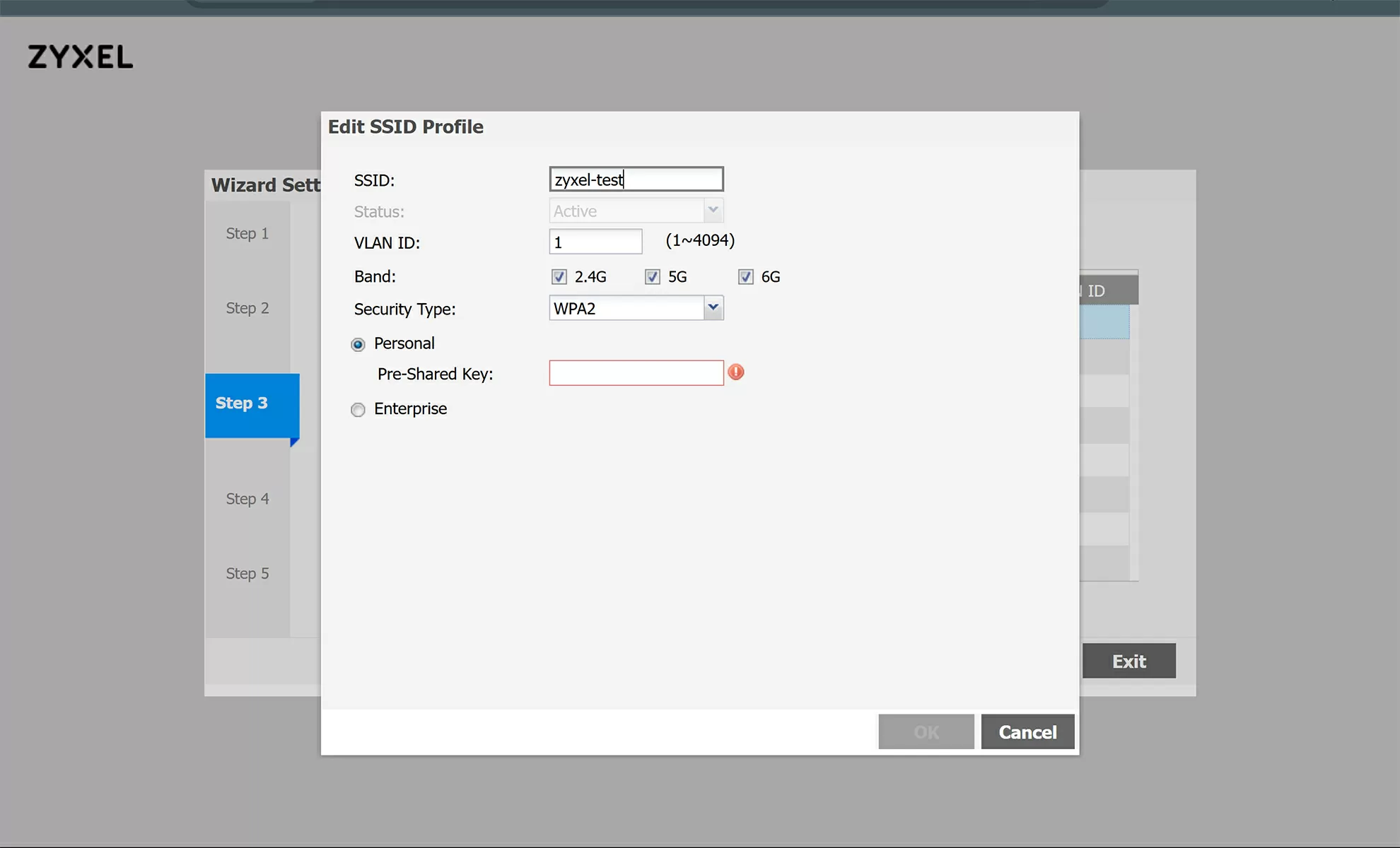

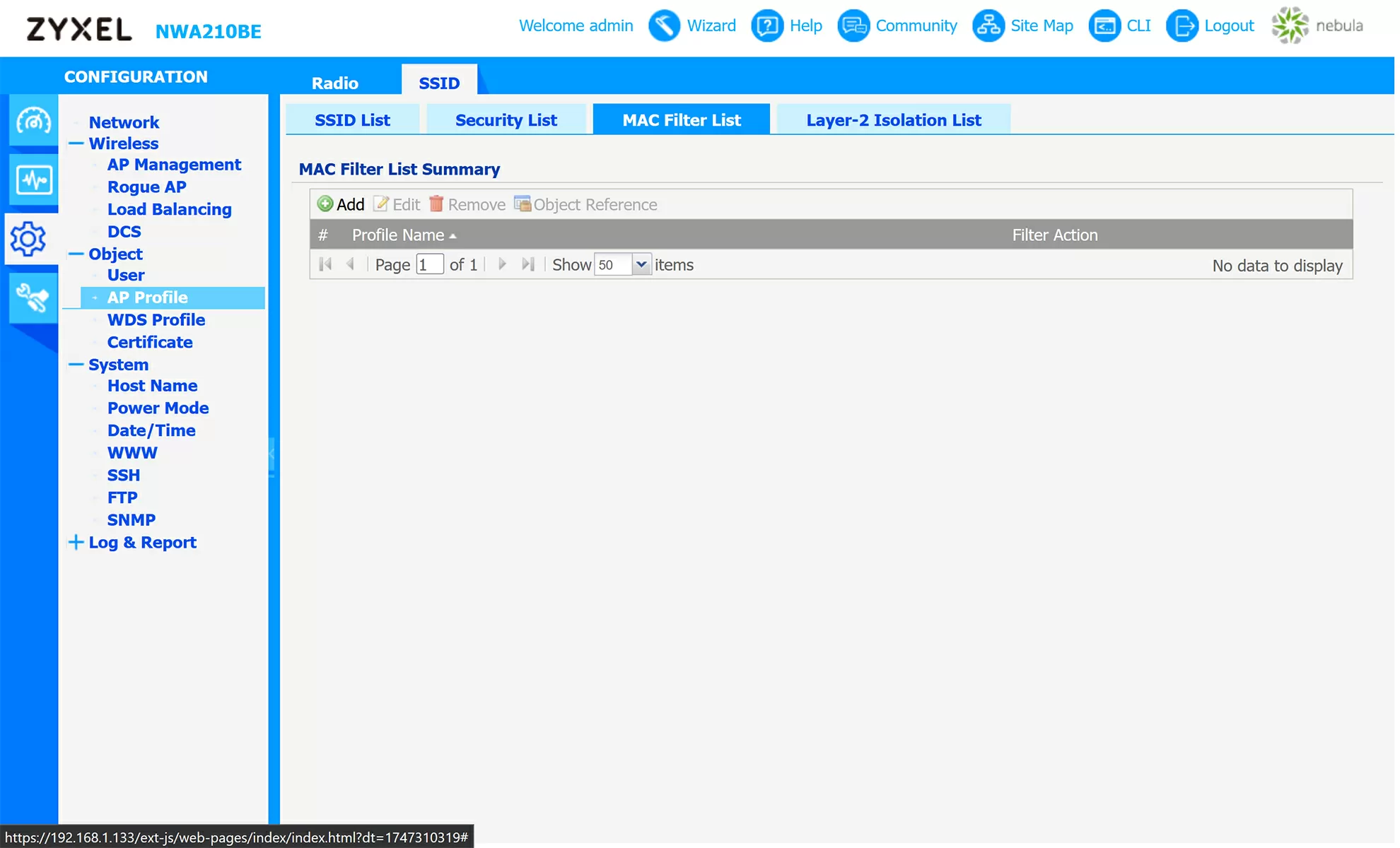

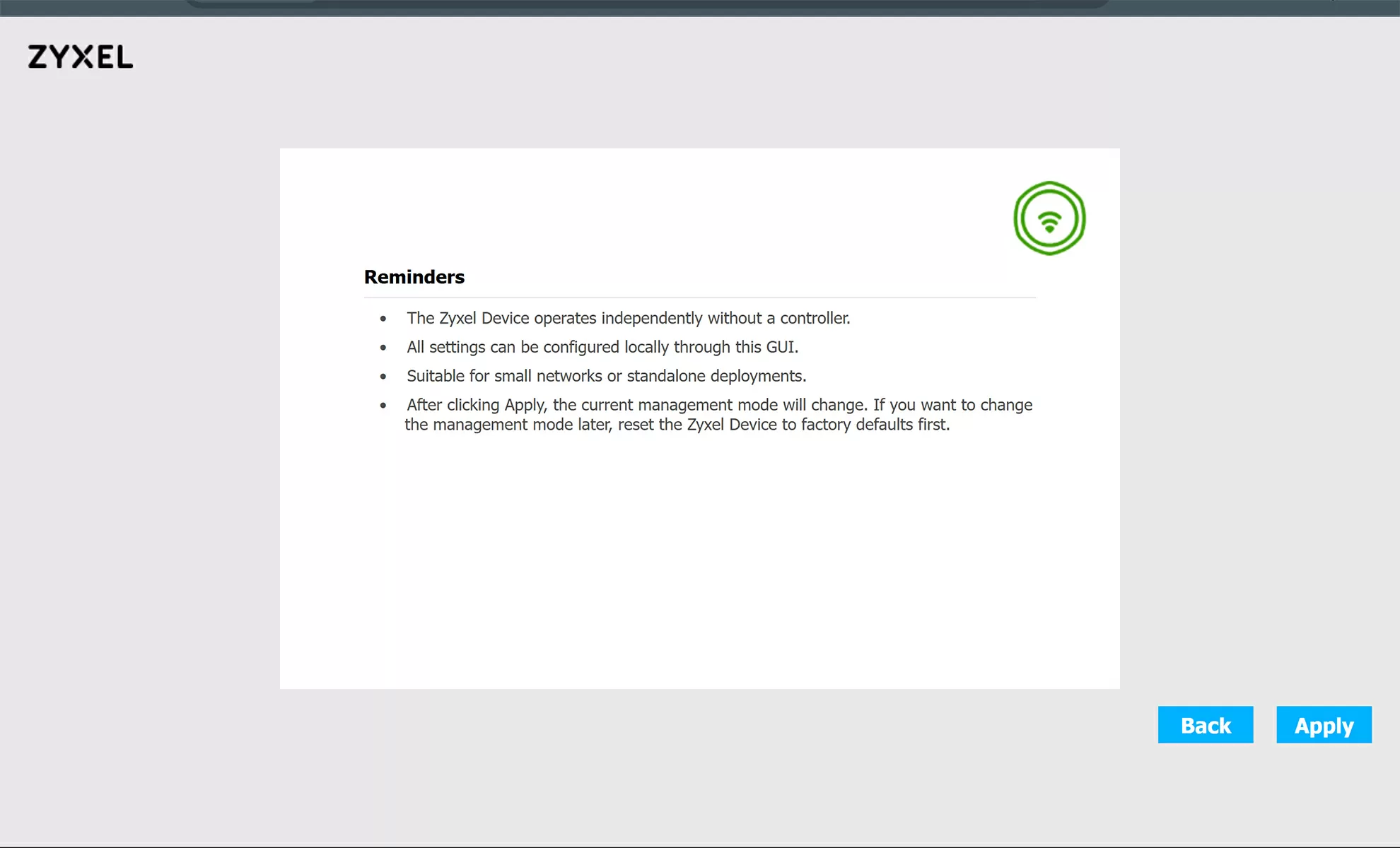

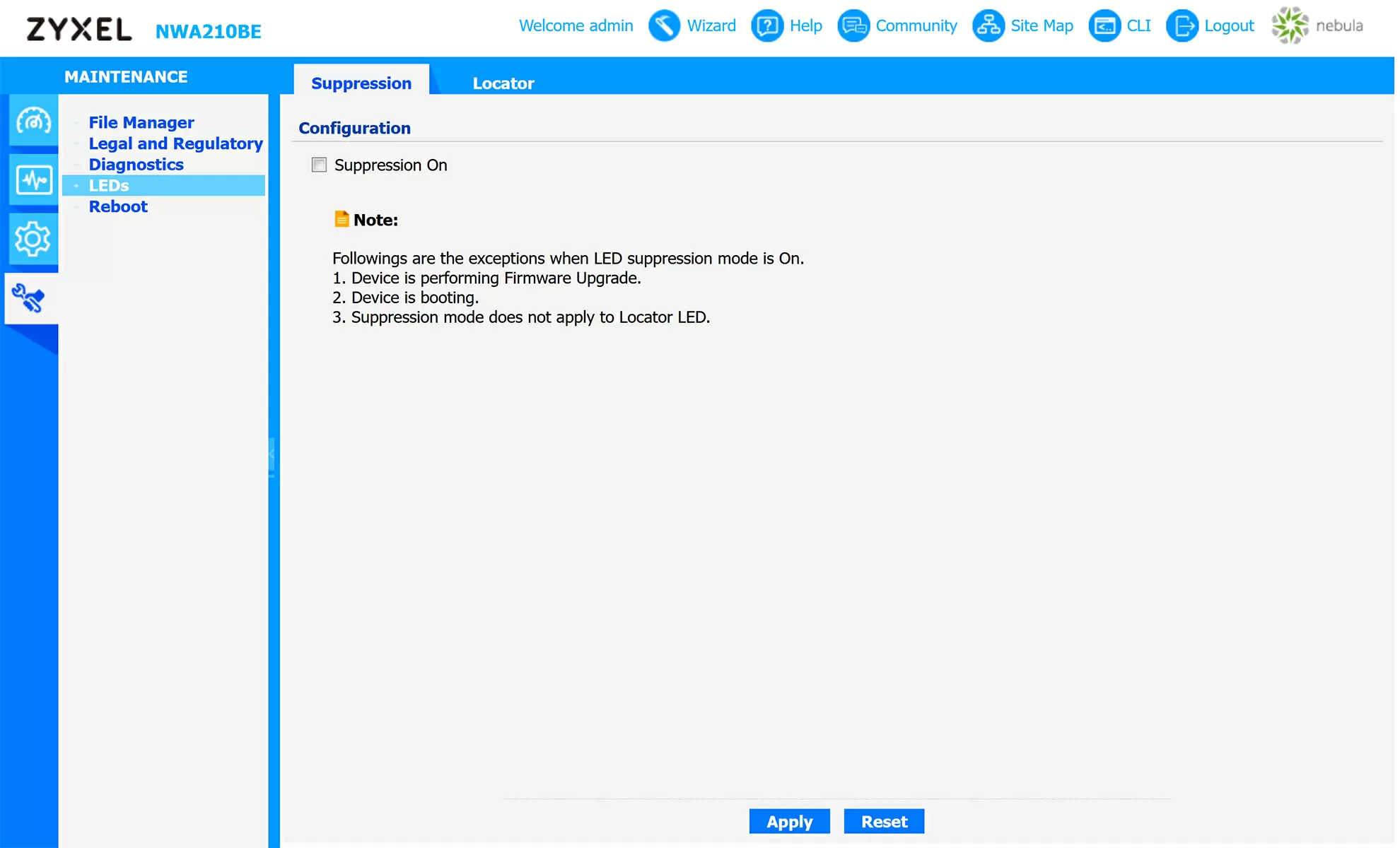

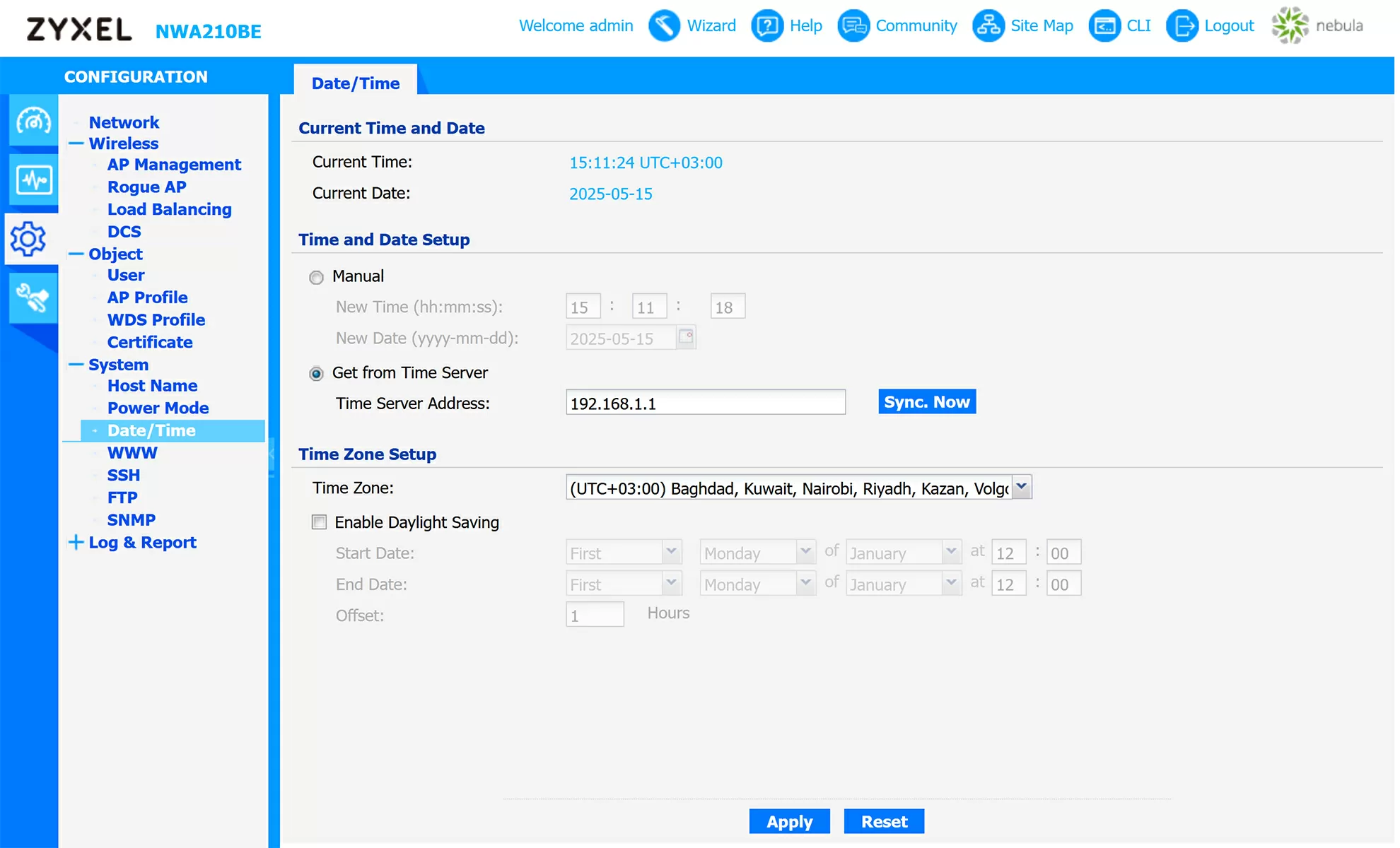

Первоначальная настройка производится через Wi-Fi, и имя пользователя с паролем вы найдете сзади на корпусе точки доступа. Из всех настоек мы обратим внимание только на наиболее интересные:

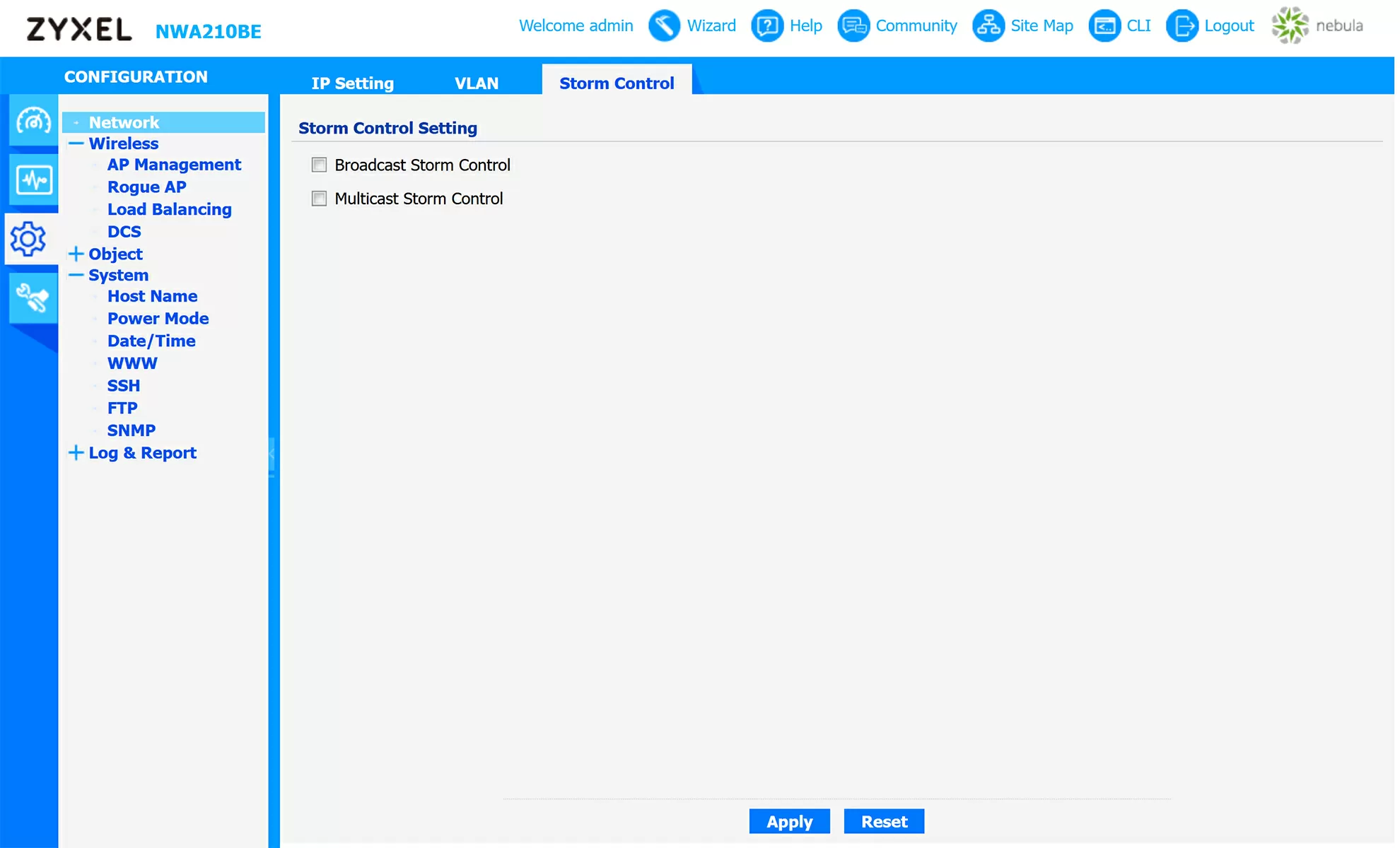

Точка доступа может работать в режиме роутера, подключая клиентов за NAT. Есть встроенный Storm Control.

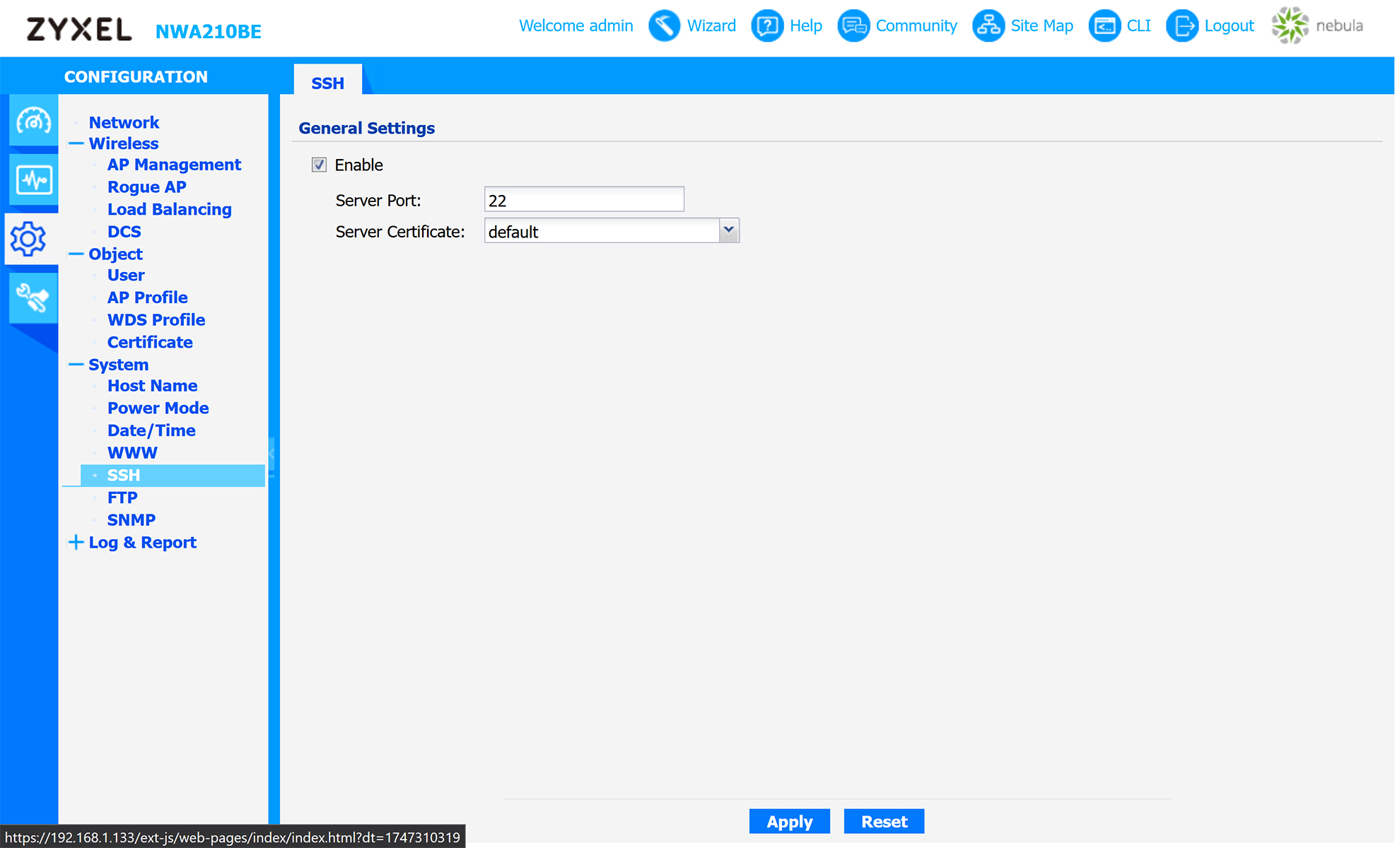

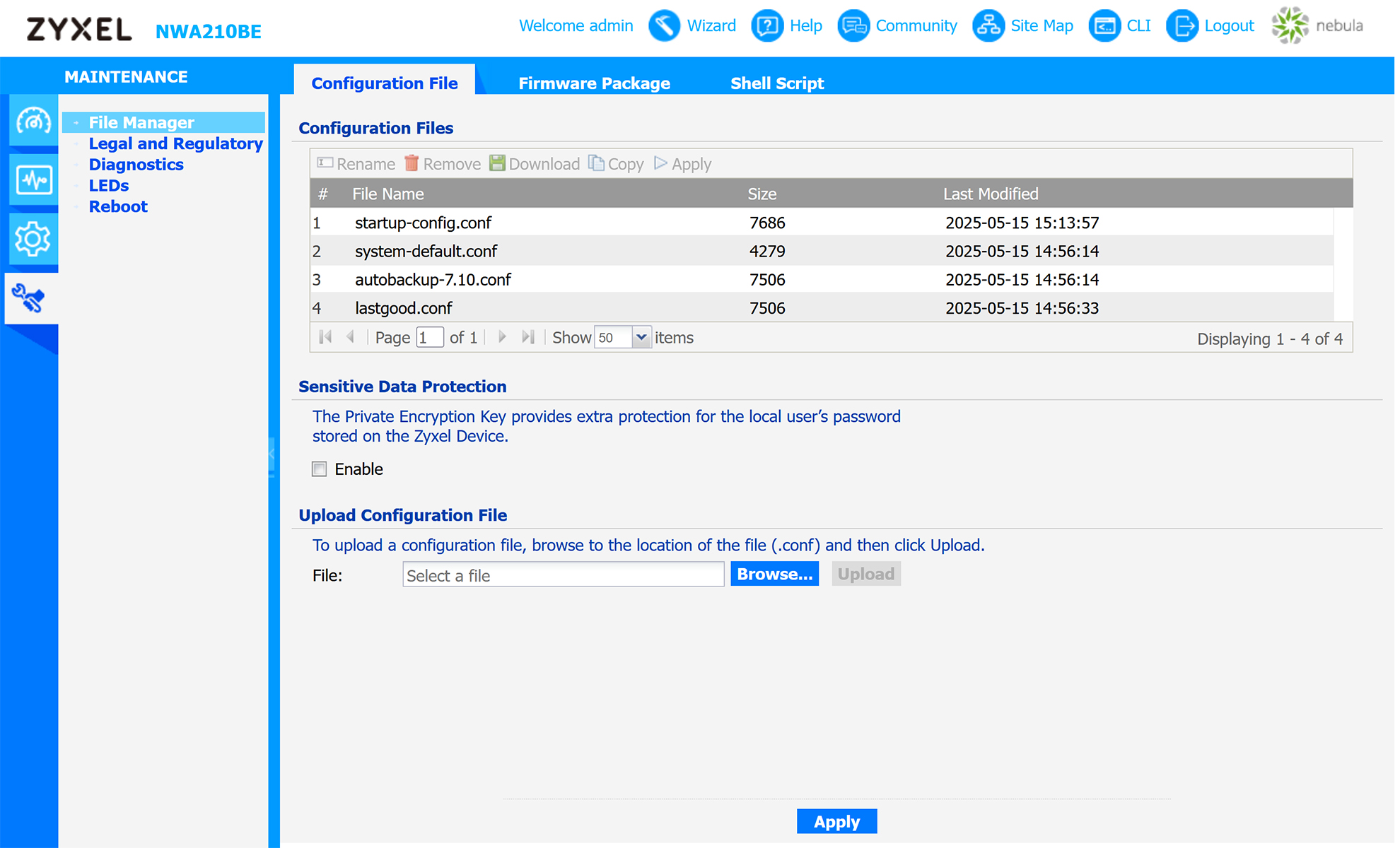

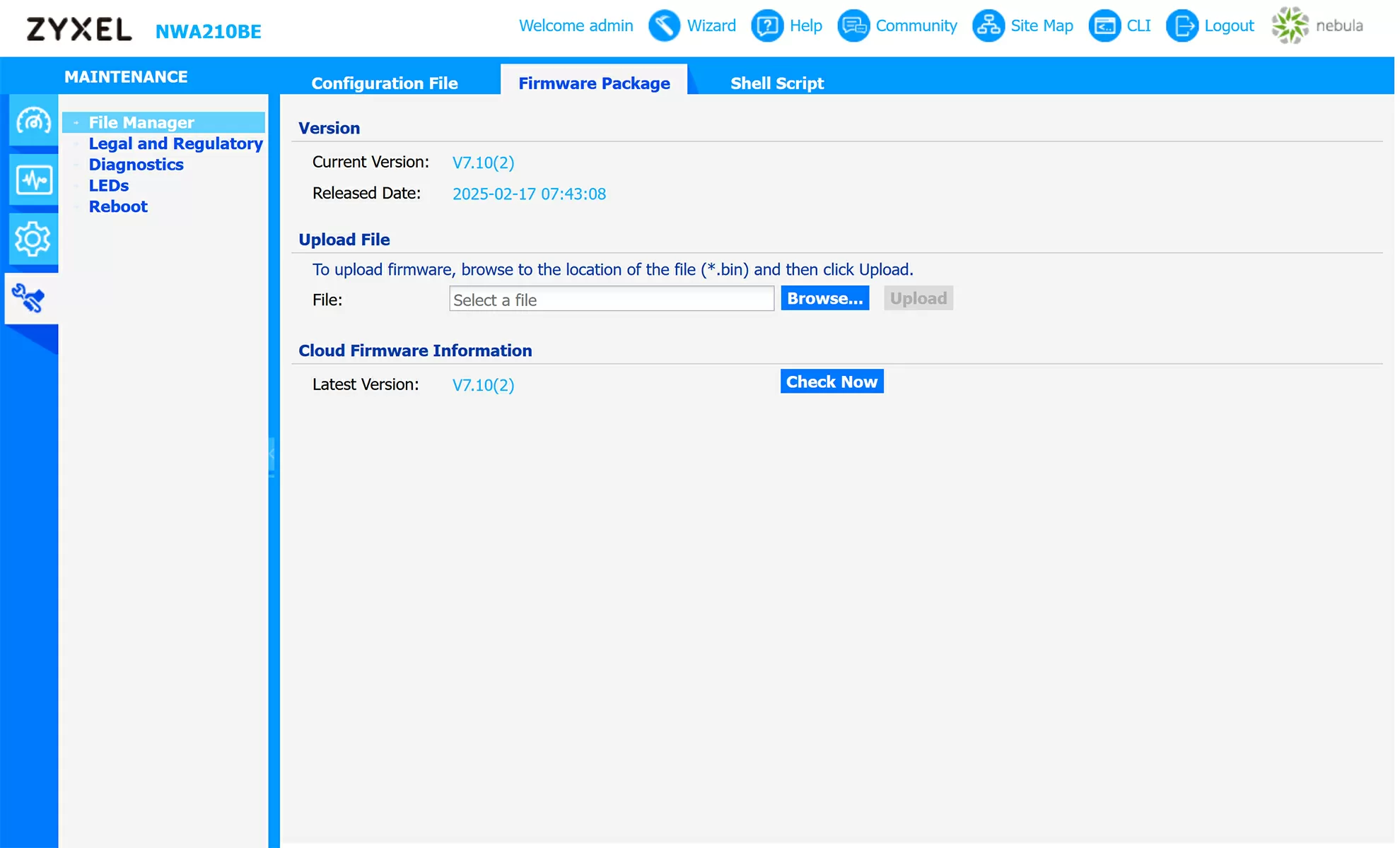

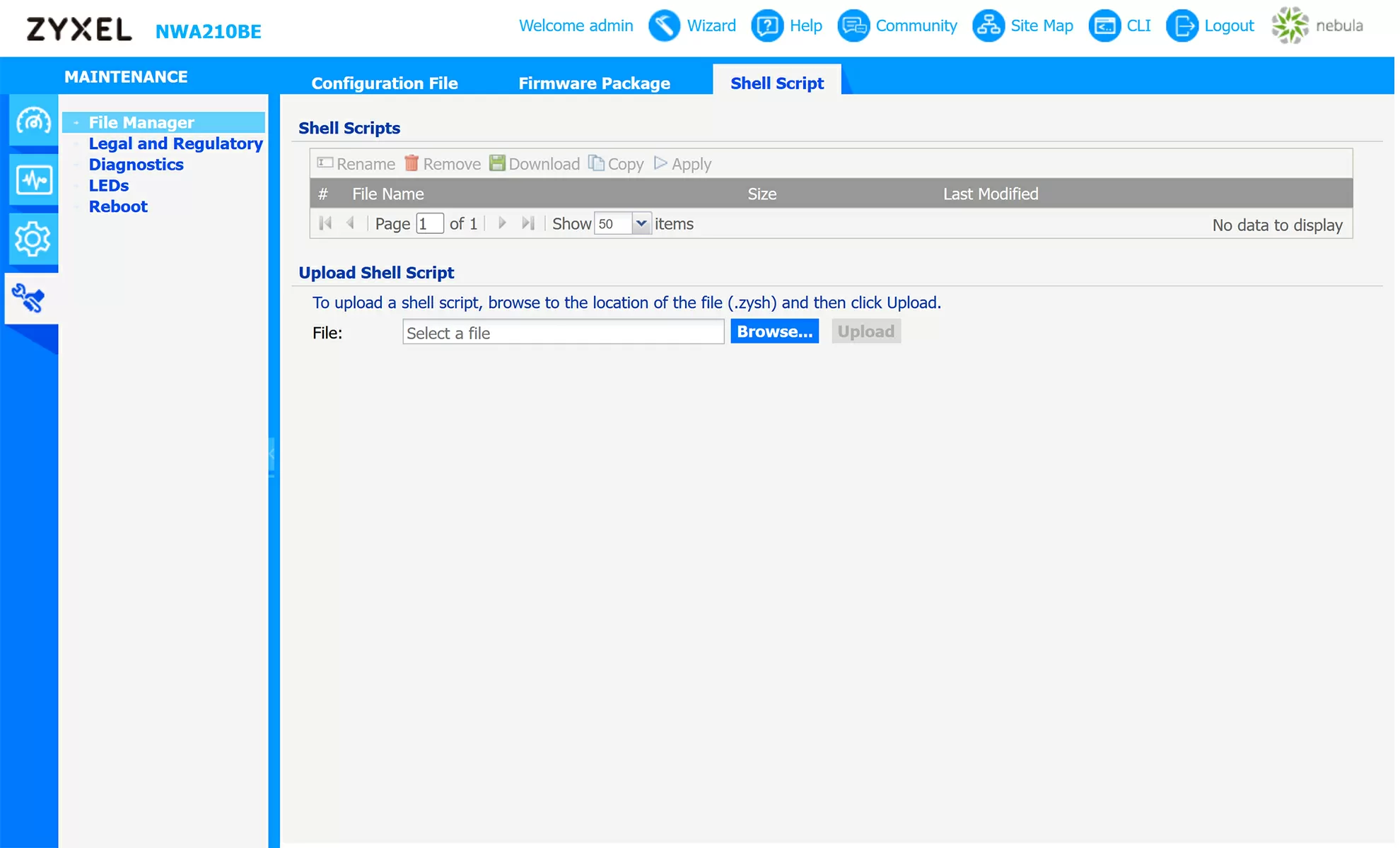

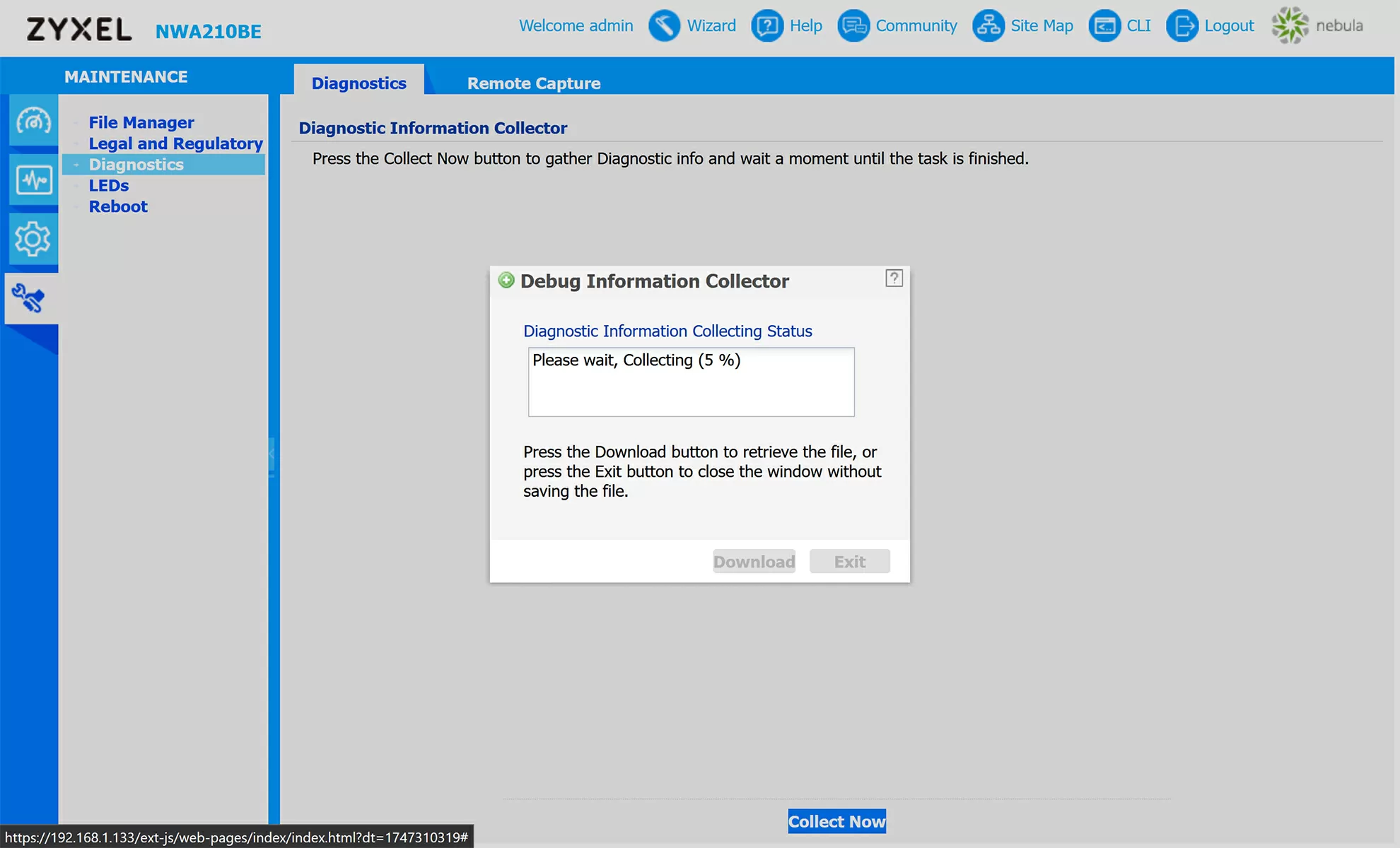

В web-интерфейсе есть интерфейс командной строки (в дополнении к подключению через SSH), встроенный файловый менеджер для управления конфигами и FTP для загрузки оных. Так что массовая интеграция на крупных объектах не должна вызывать проблем.

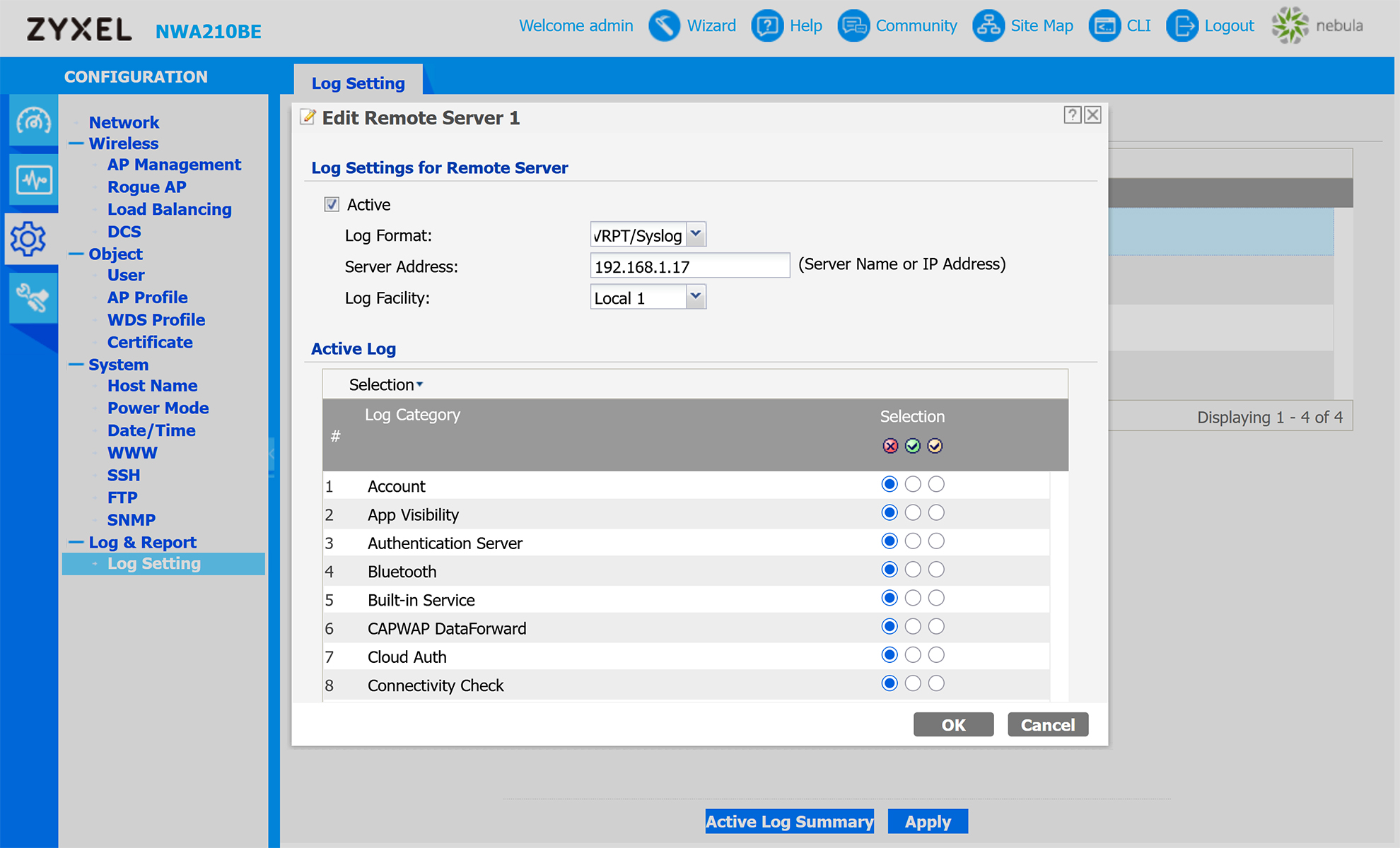

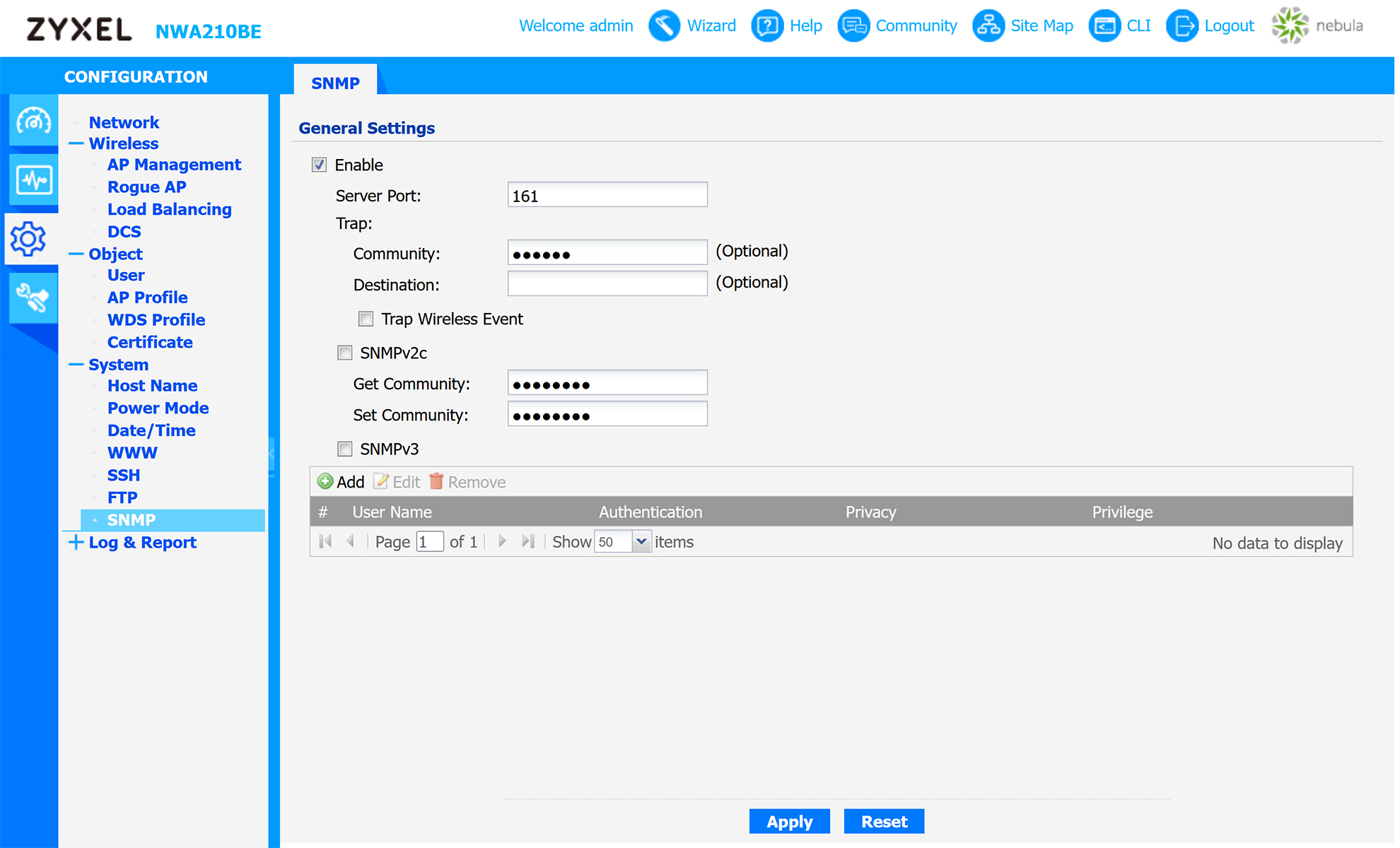

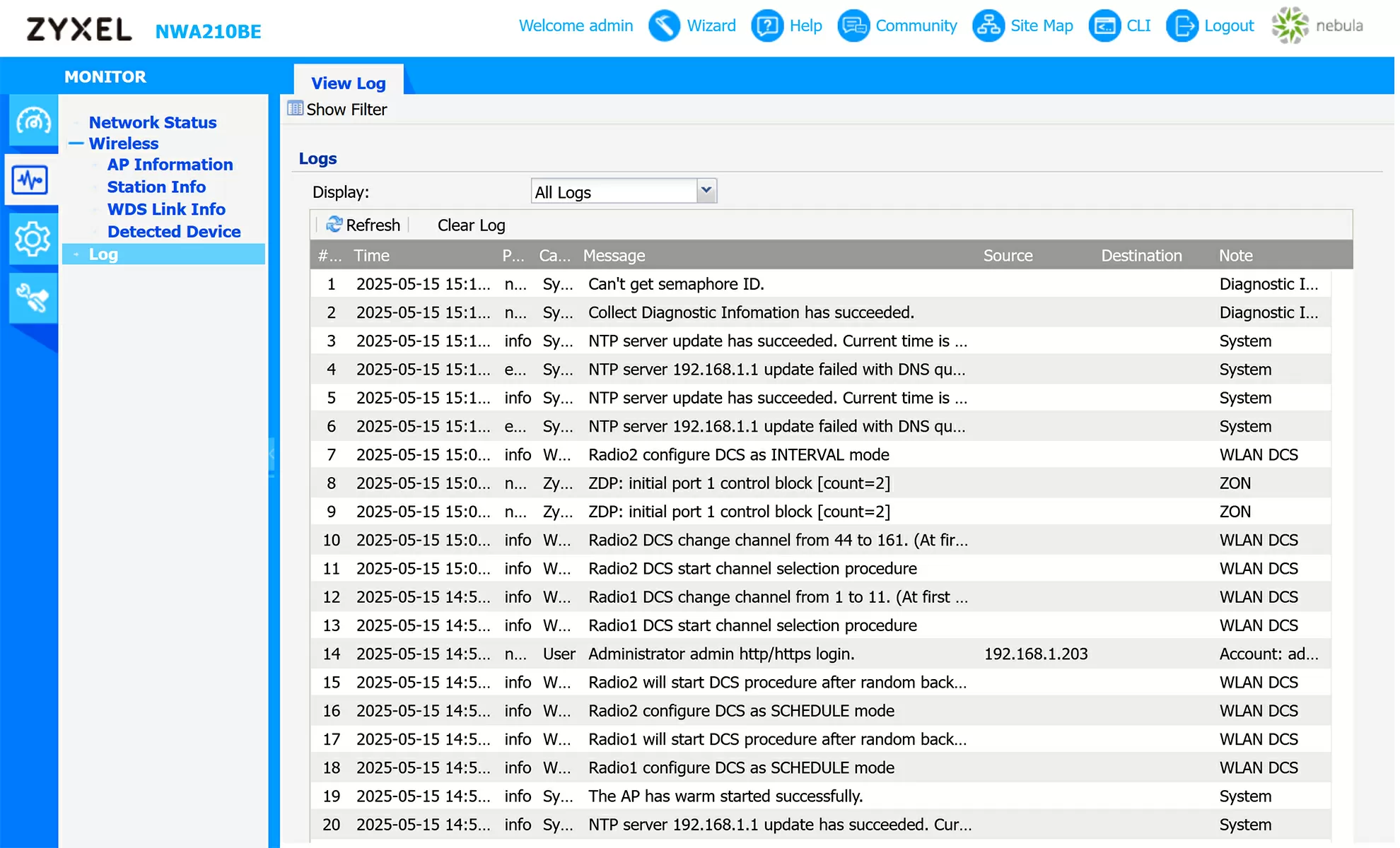

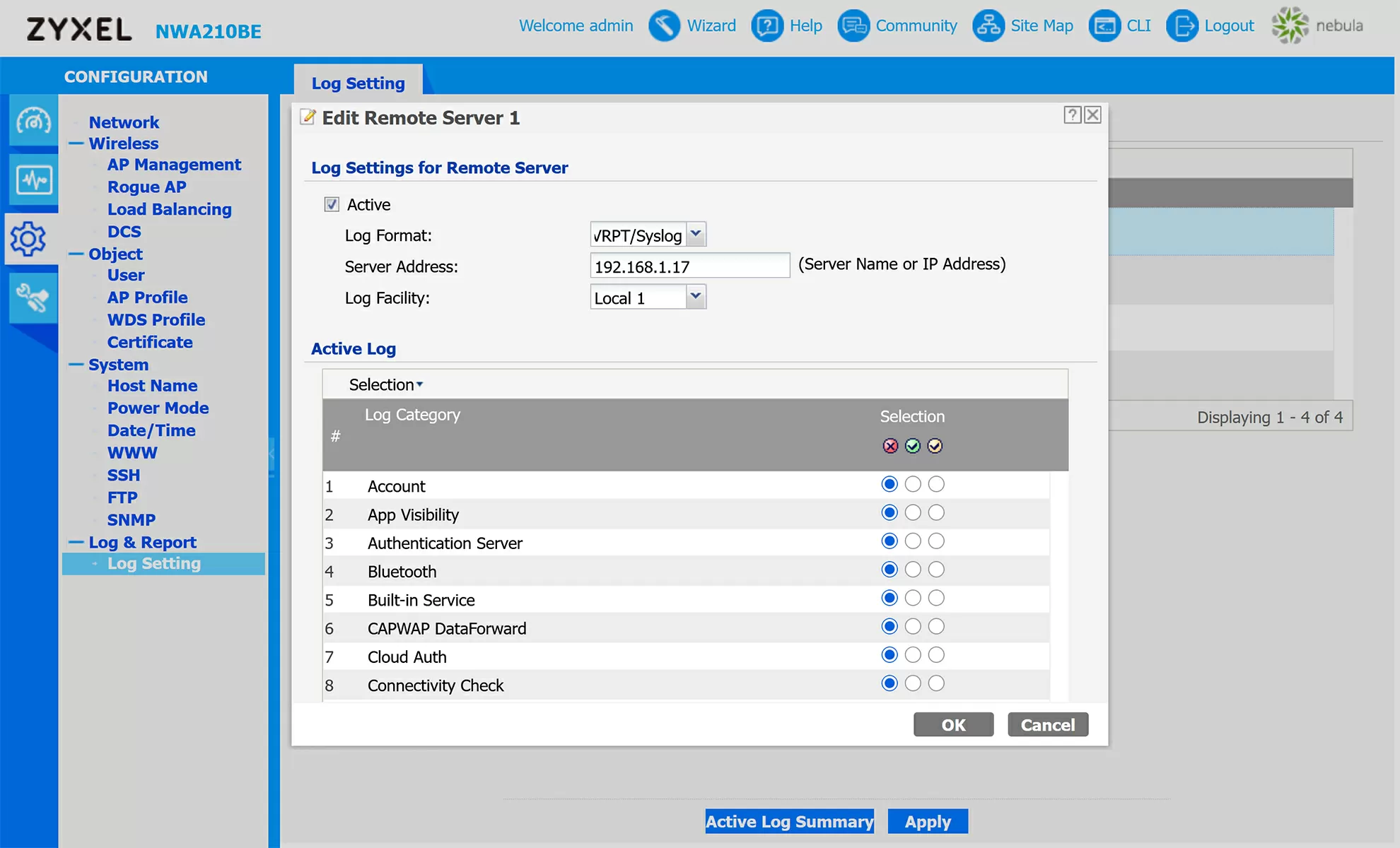

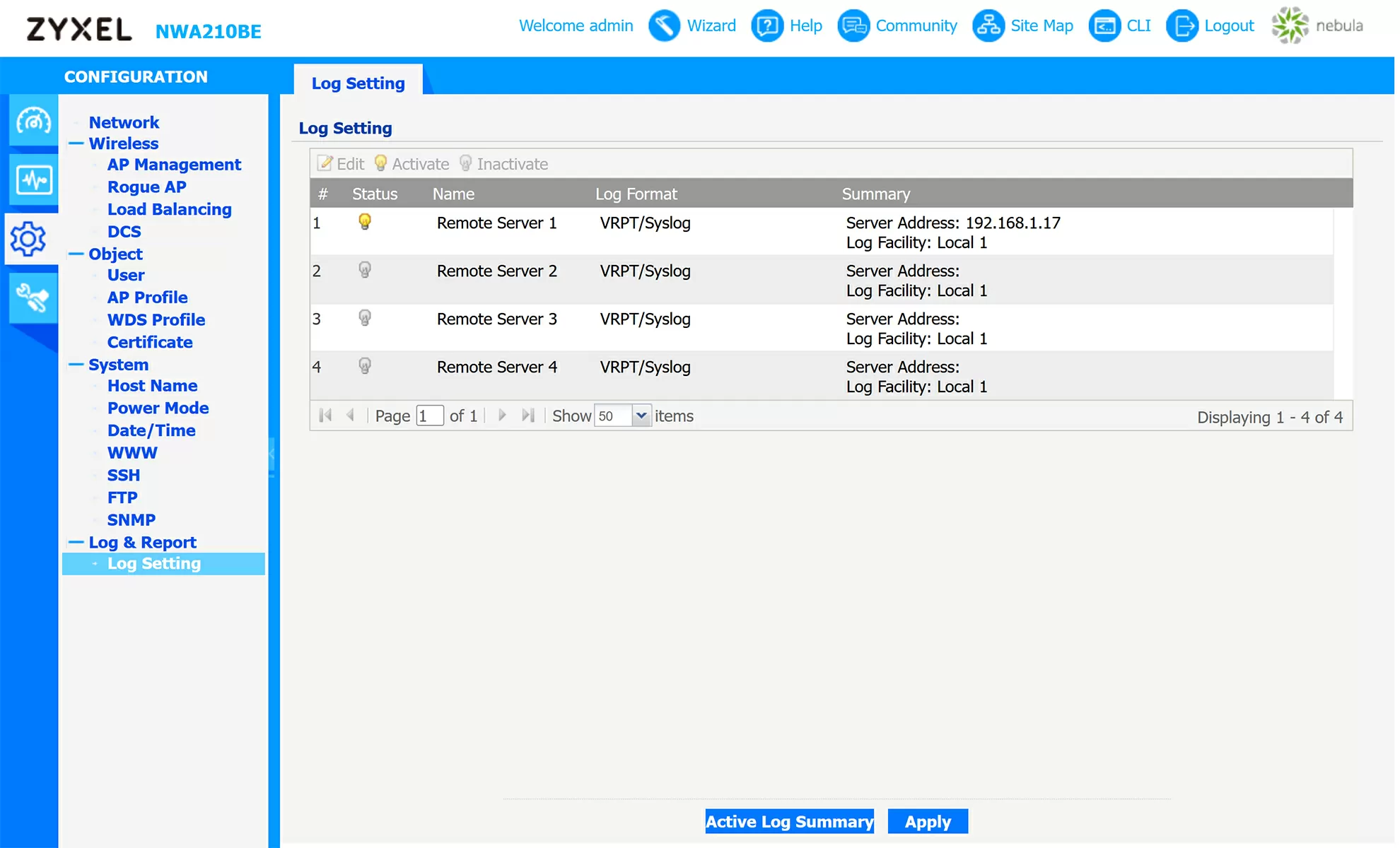

Zyxel NWA210BE передаёт целую тонну информации по SNMP (пример вывода snmpwalk в этом файле) и поддерживает публикацию журналов на 4 удалённых syslog-серверах.

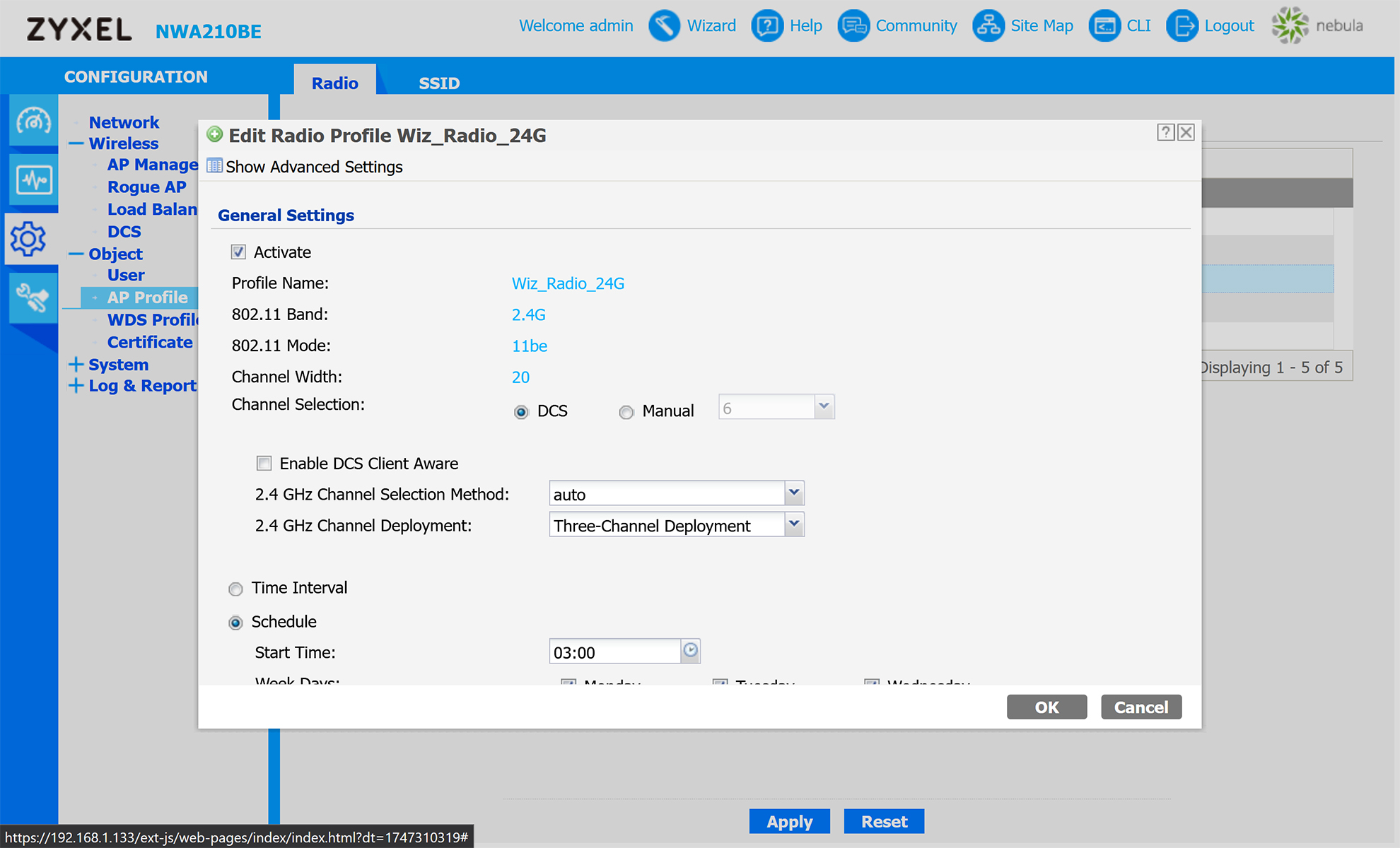

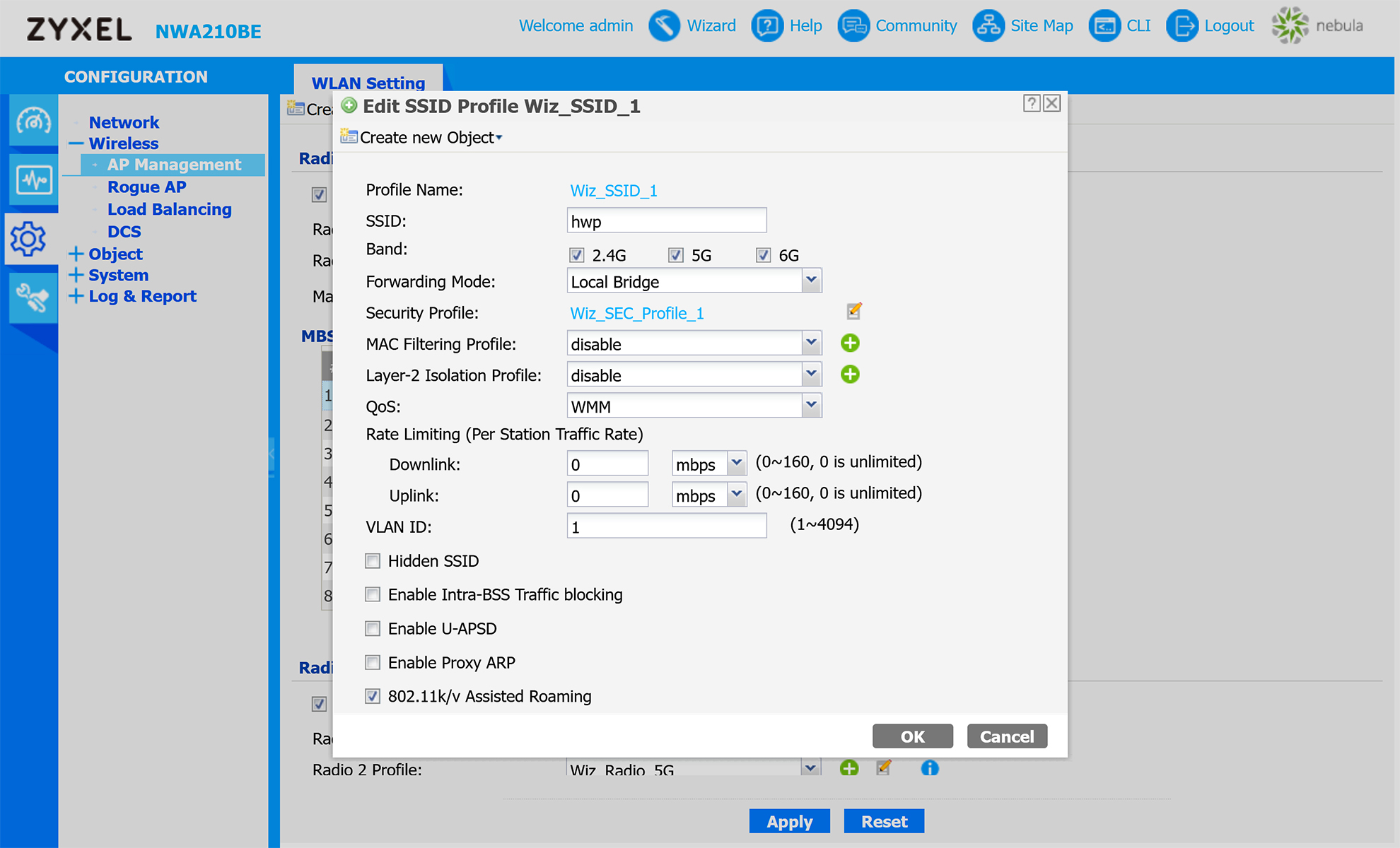

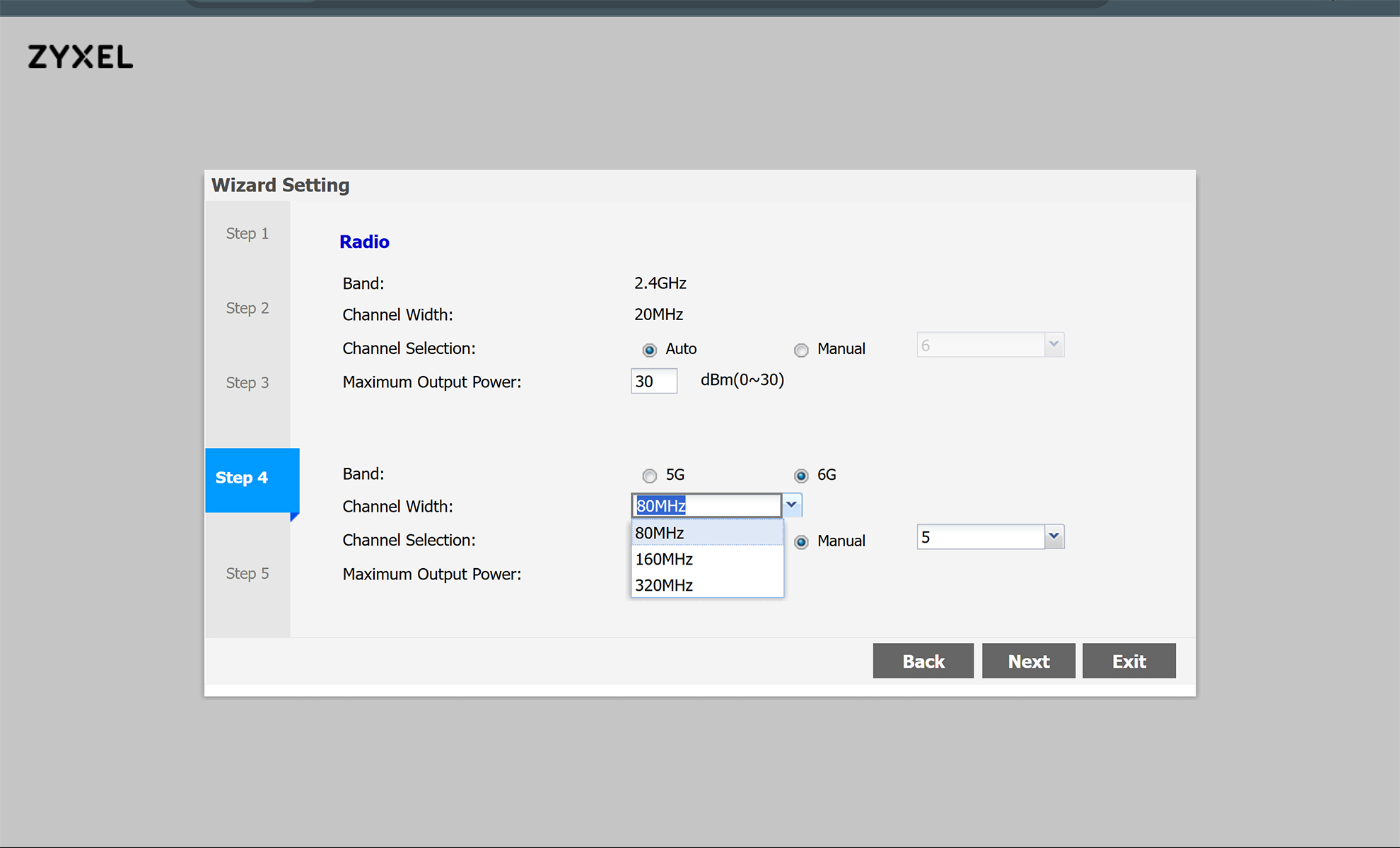

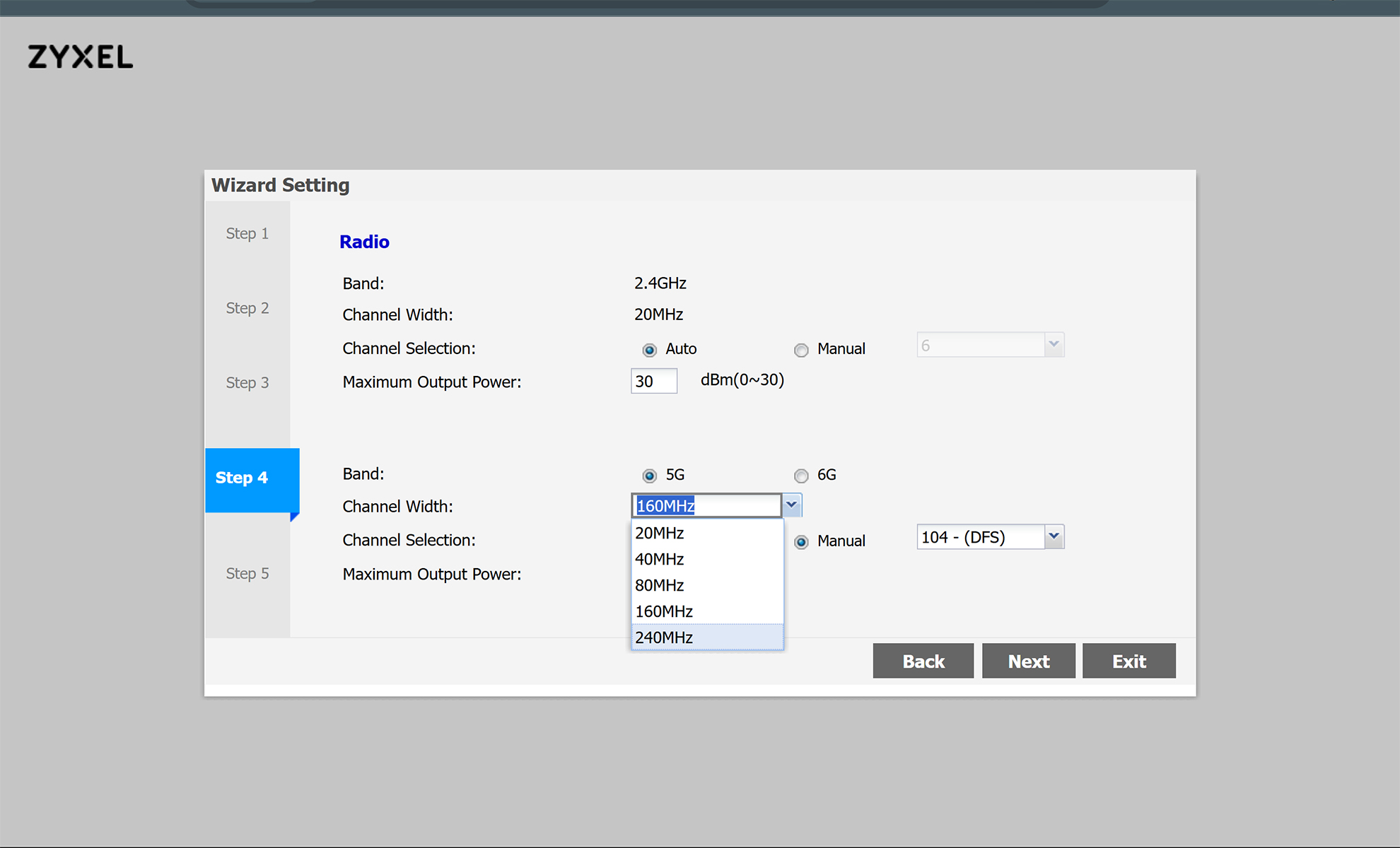

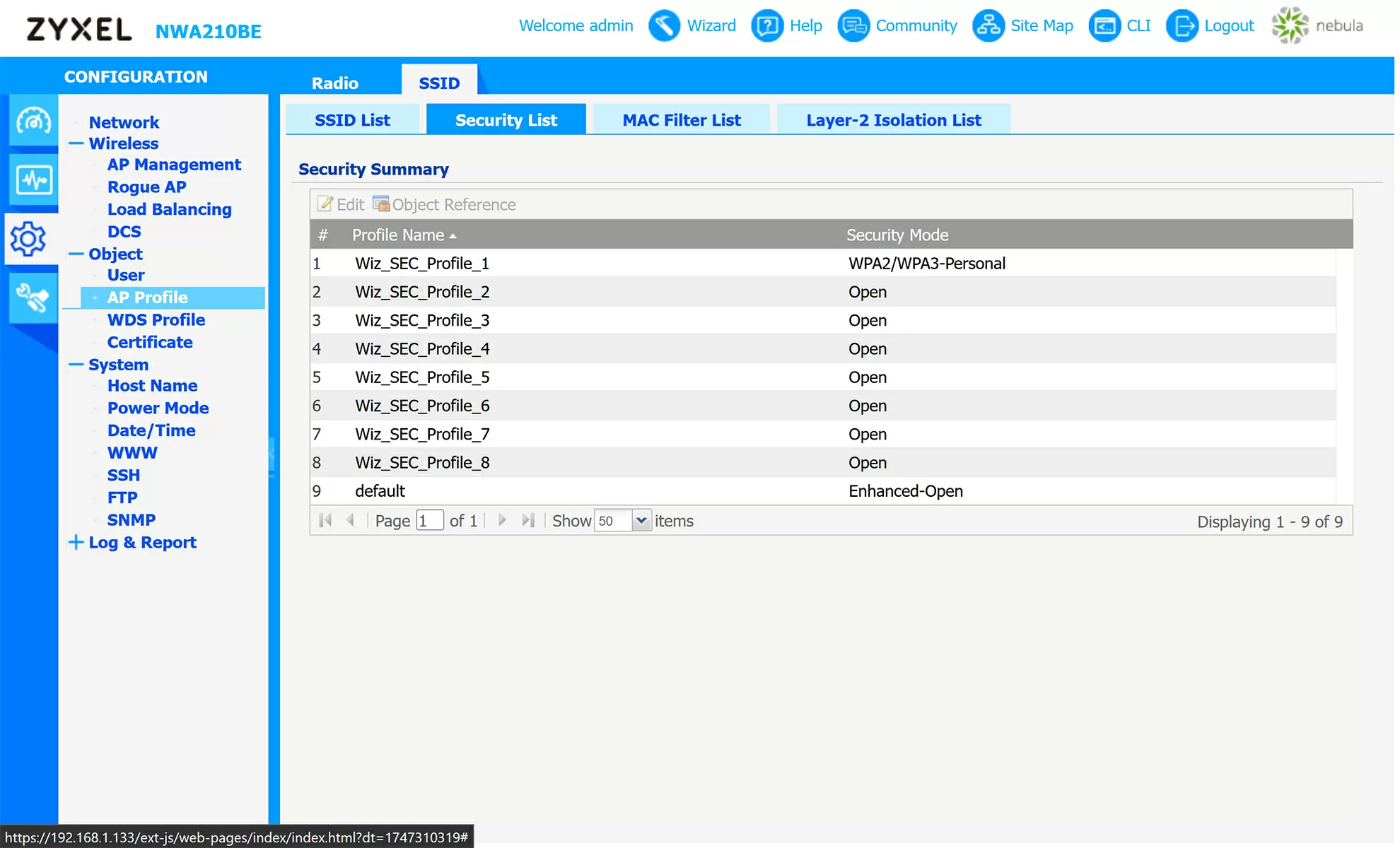

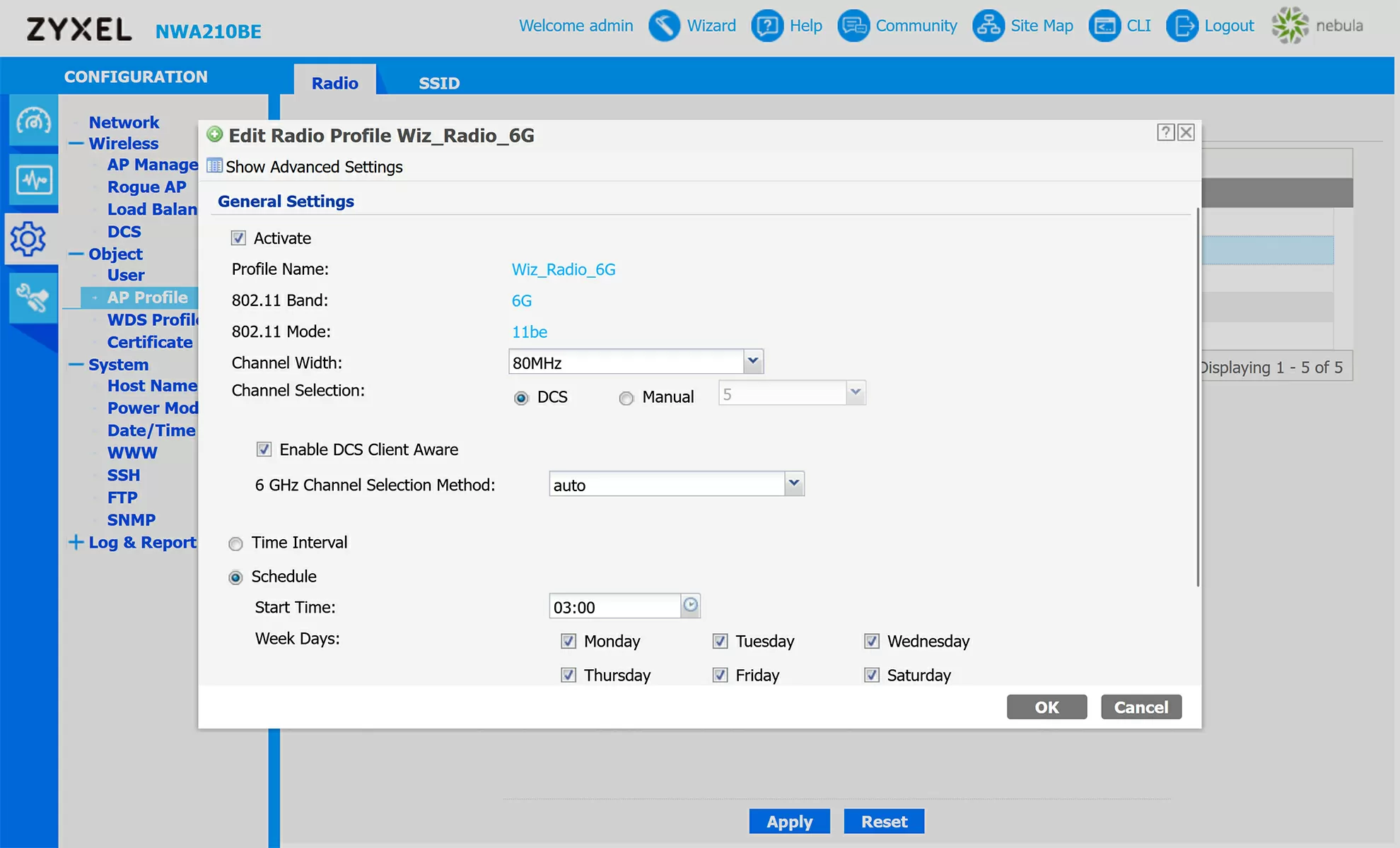

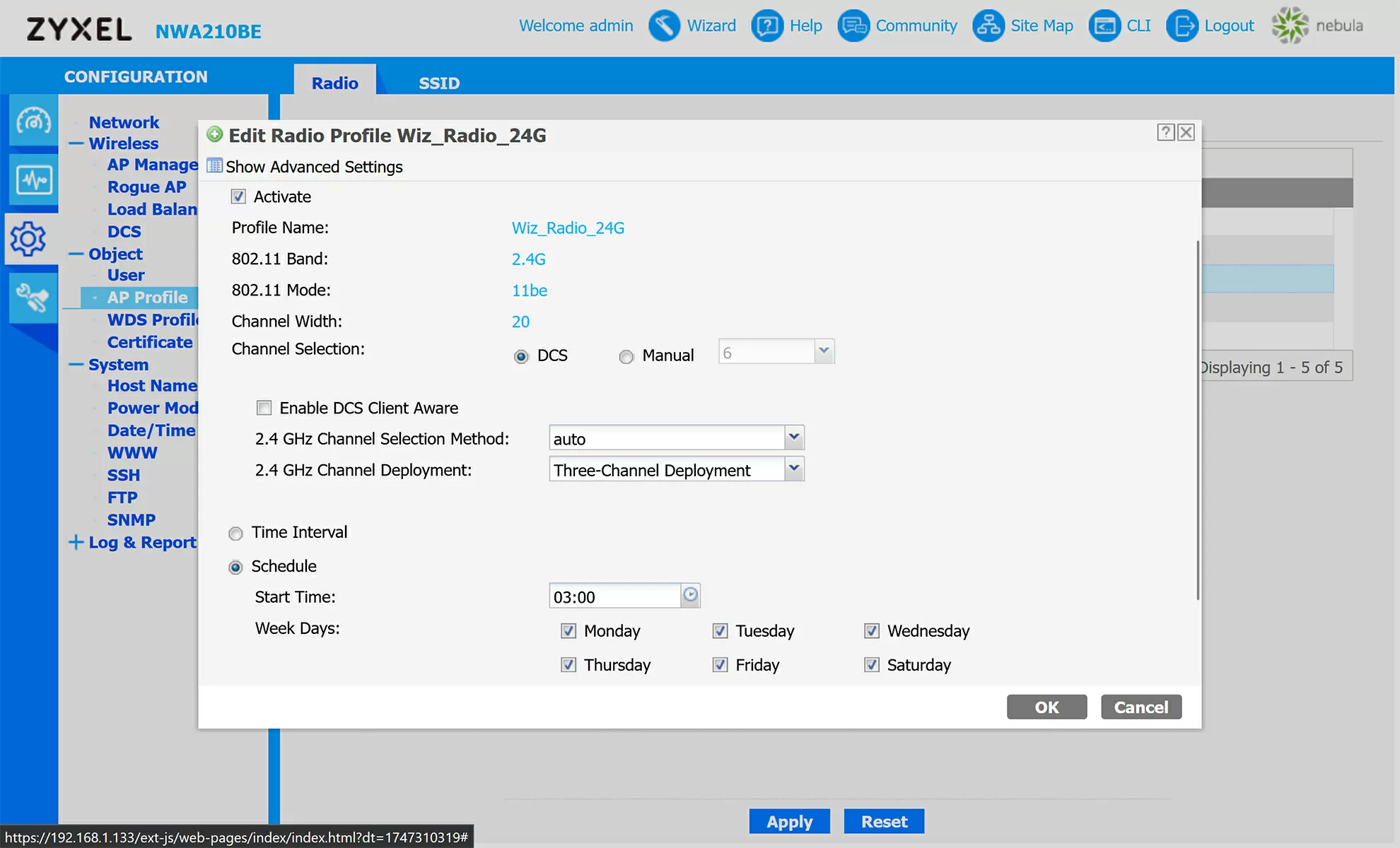

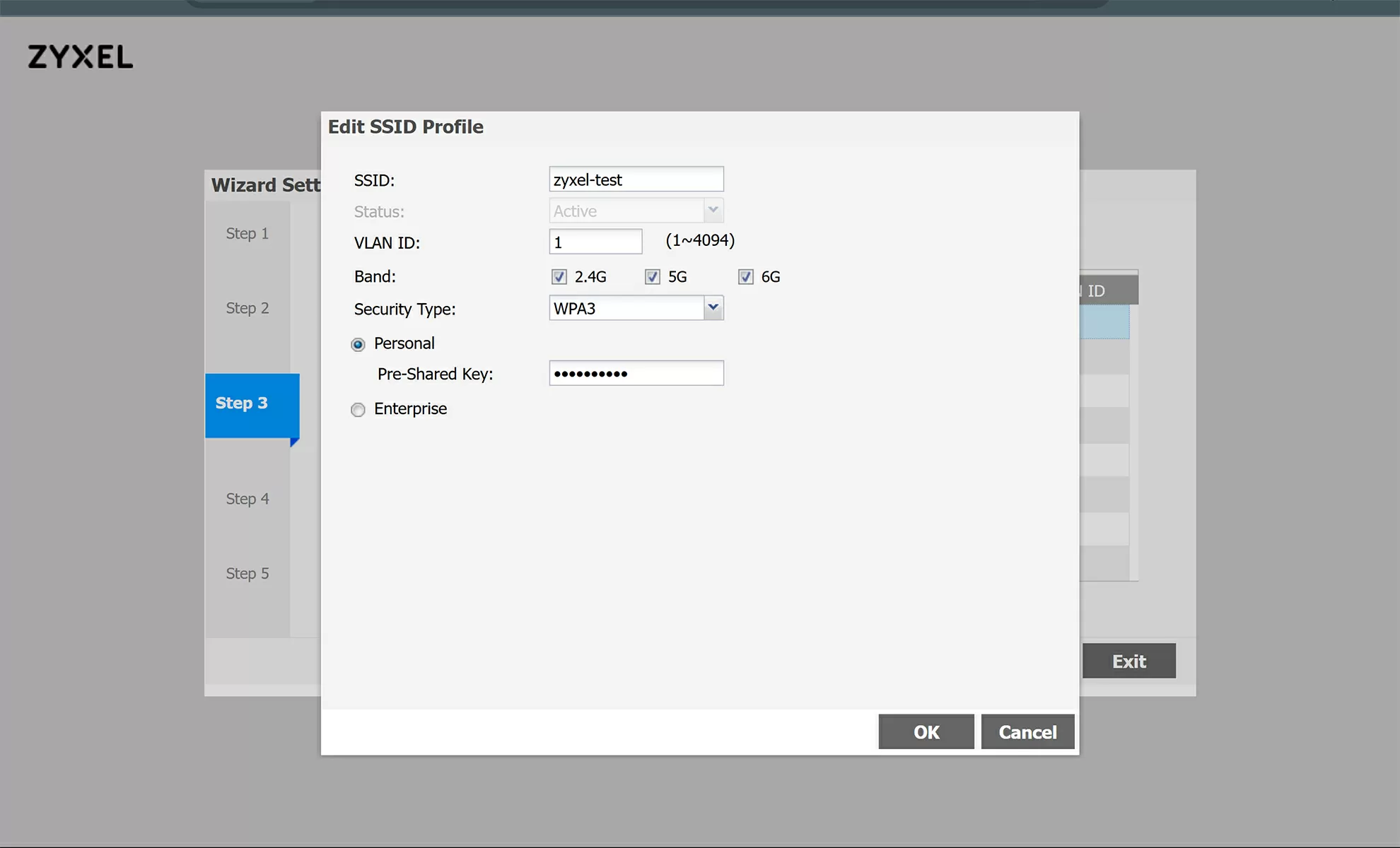

Для частоты 5 ГГц вы можете выбрать ширину канала от 20 до 240 МГц, а для 6 ГГц – от 80 до 320 МГц. Имейте ввиду, что для нормальной работы сети, тип авторизации должен быть одинаковым на всех точках доступа: нельзя где-то устанавливать WPA3, а где-то WPA2 в рамках одного SSID.

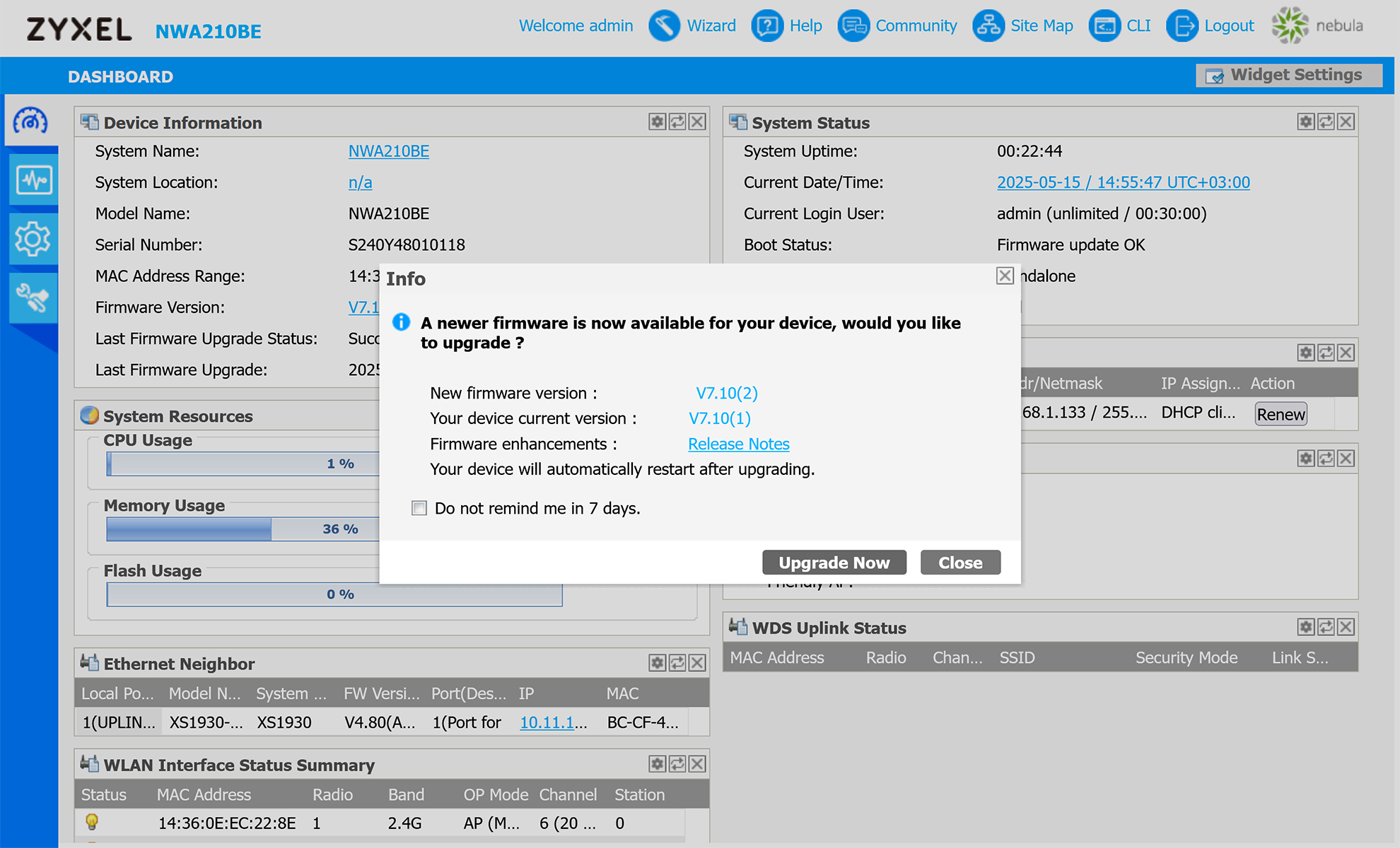

Встроенный web-интерфейс здесь не меняется годами, так что если вы однажды уже работали с точками доступа Zyxel, настройка не составит труда.
Управление через Nebula Control Center

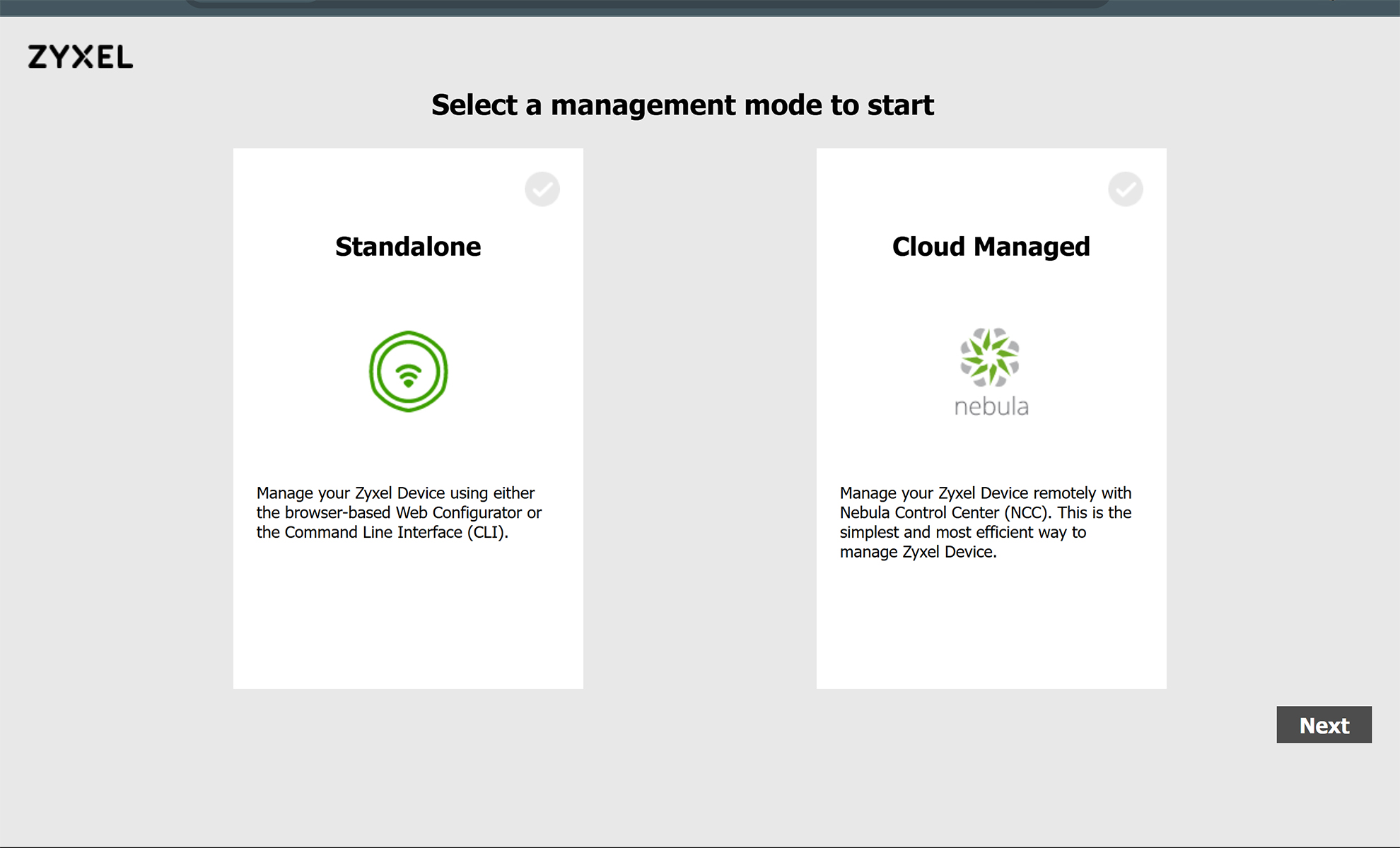

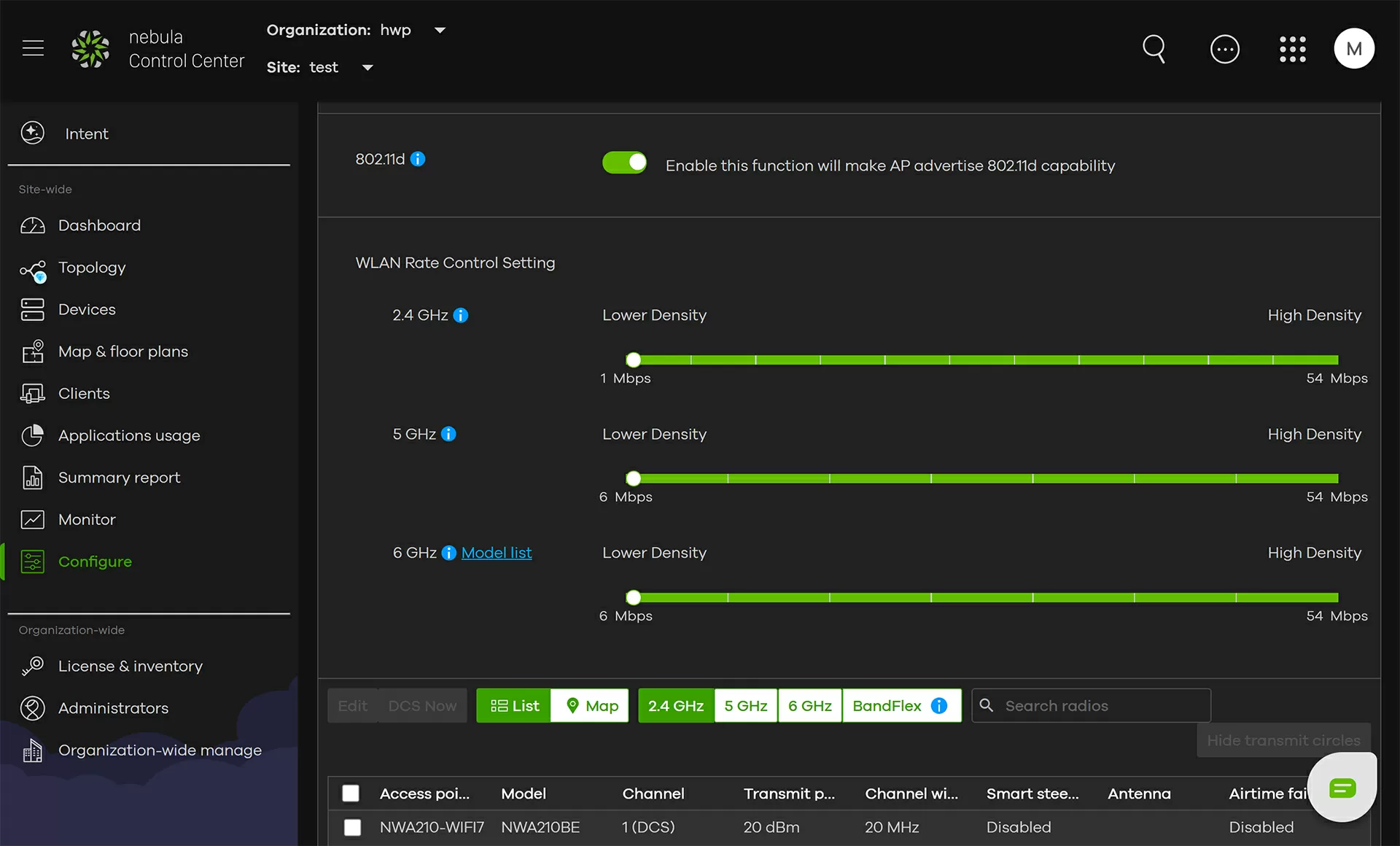

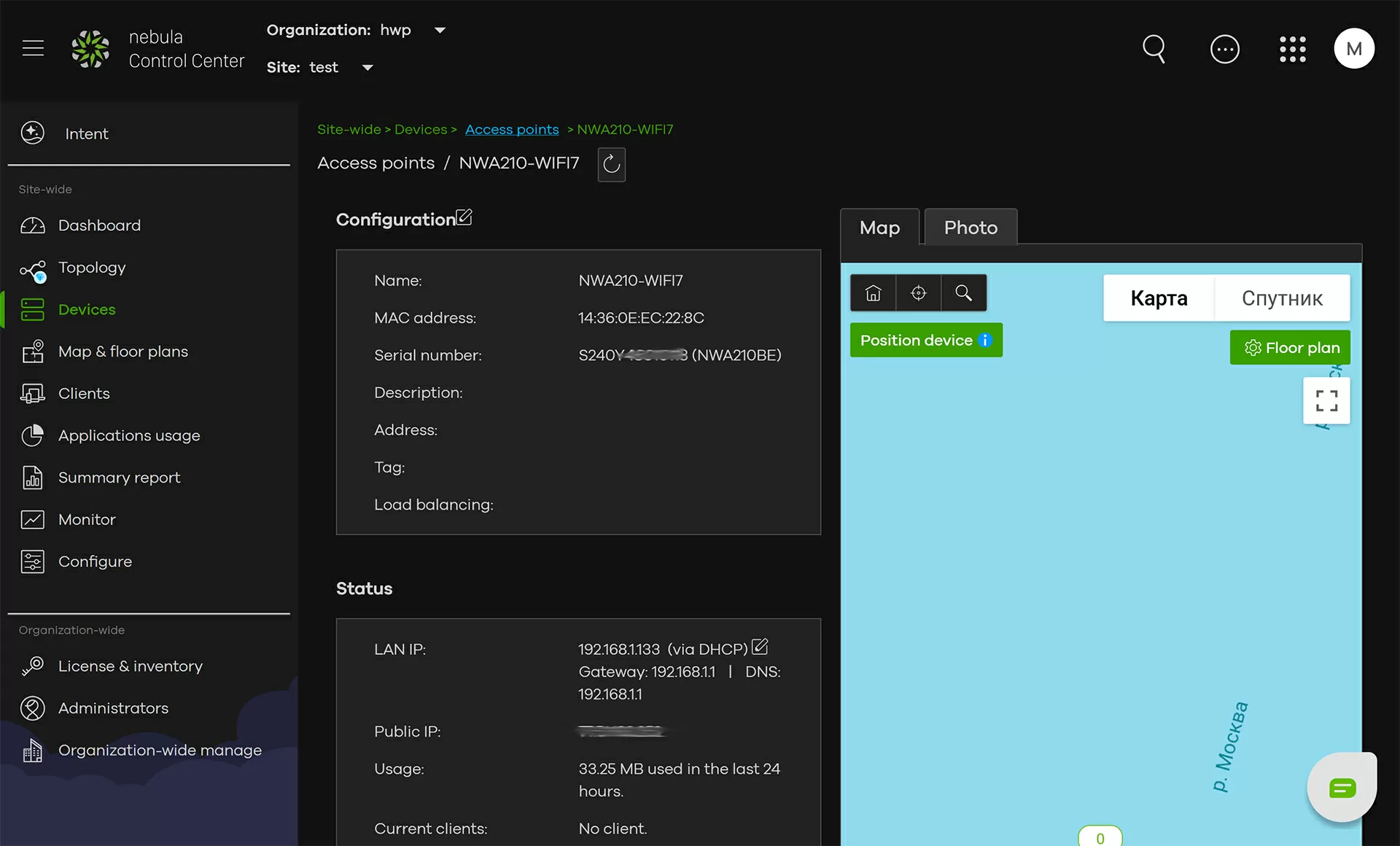

Точки доступа NWA210BE могут управляться как локально, через CLI или веб-интерфейс, так и централизованно, через облачную службу Nebula Control Center, о которой мы много писали ранее,
Будет ли работать Zyxel Nebula если опустят железный занавес?
Настраиваем защиту от горизонтального трафика
Настройка беспроводной сети при развертывания в филиалах

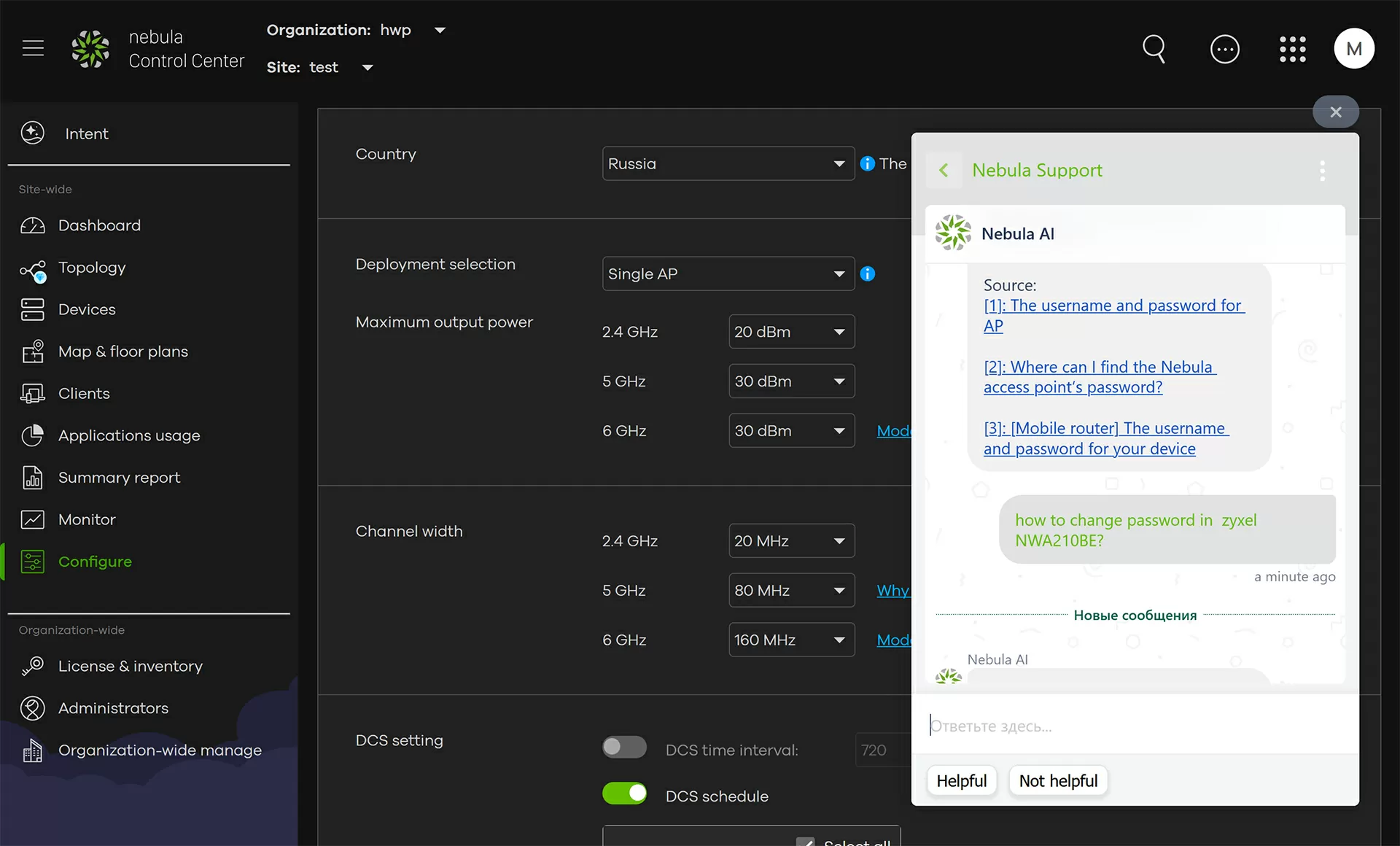

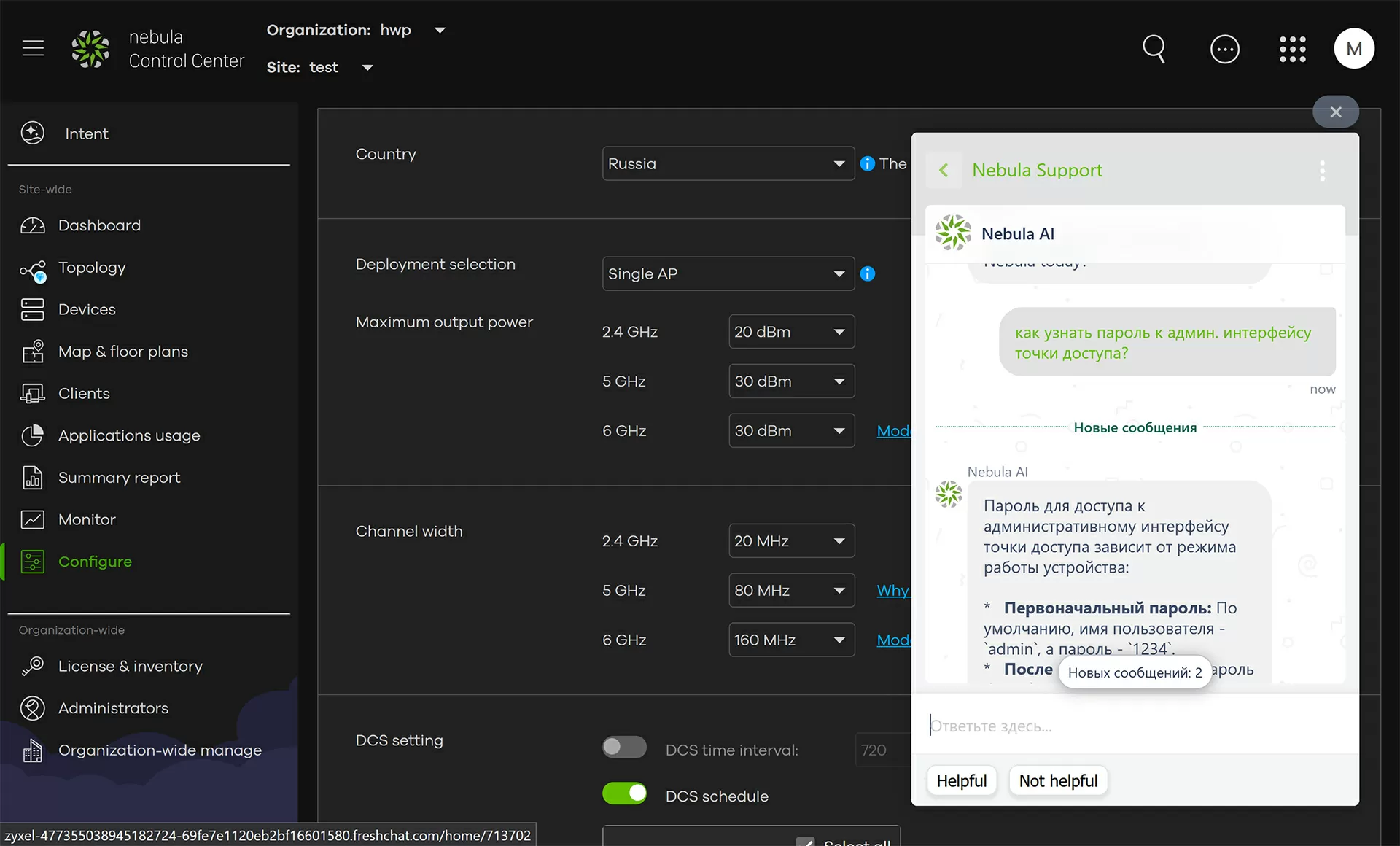

... и лишний раз не будем повторяться, отмечу лишь, что теперь в интерфейсе Nebula появился AI-чат, который является следующим шагом после простого поиска по документации и что более важно – он заточен именно на оборудование Zyxel и не тупит.

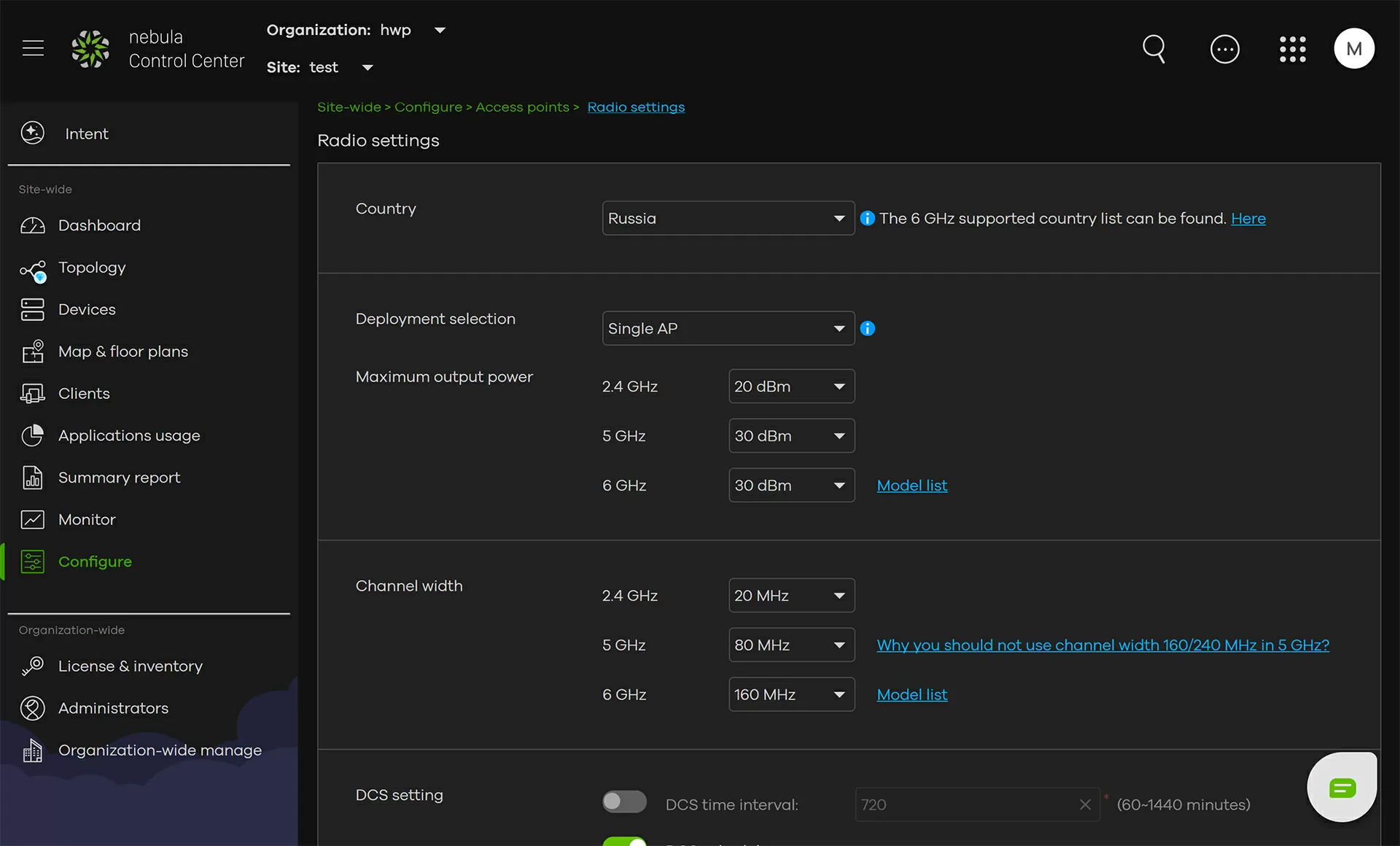

Чтобы у вас заработала частота 6 ГГц, измените страну в настройках Wi-Fi например на Гецию, Тайвань или Польшу.

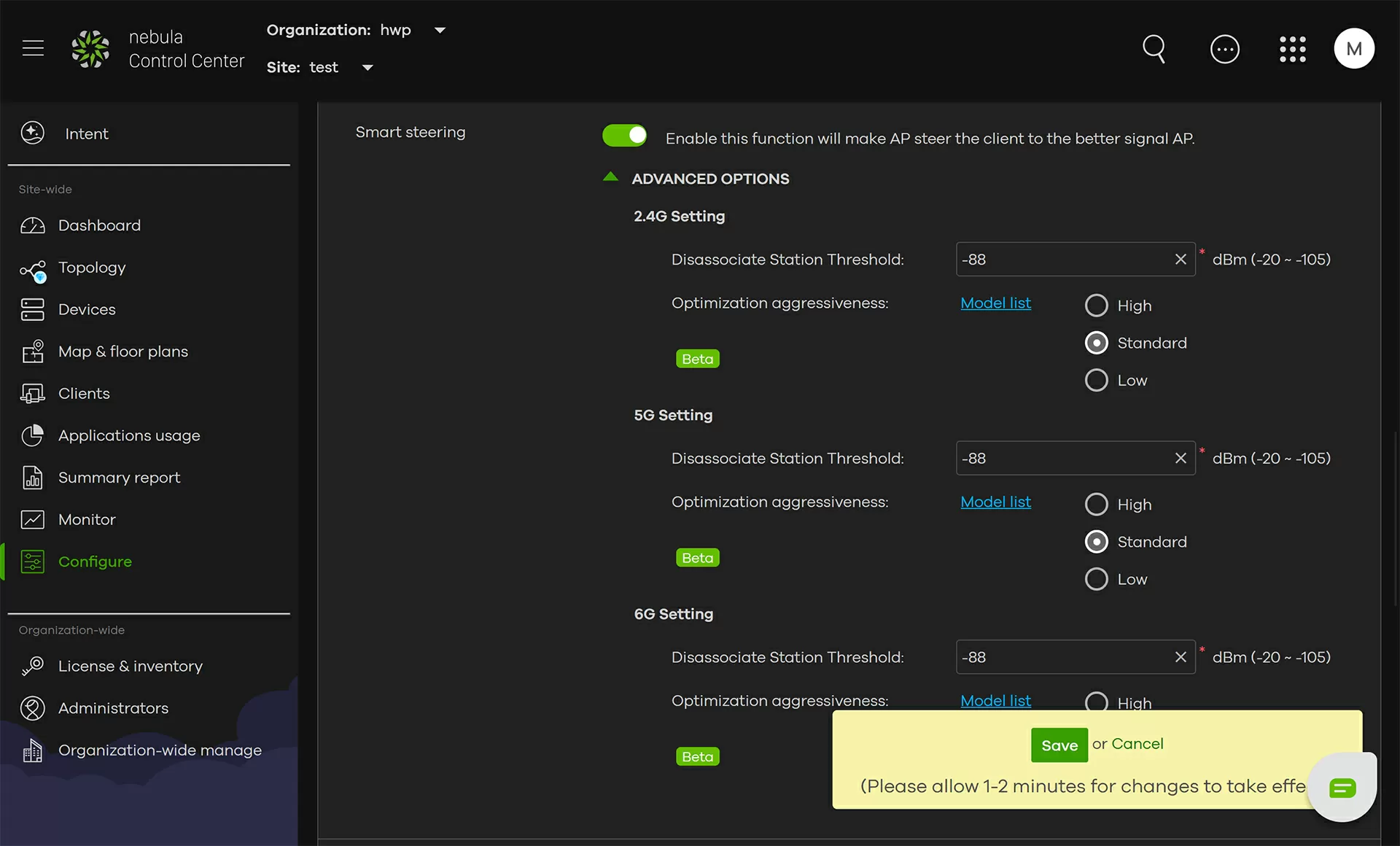

Хочу отметить функцию Smart Steering, которая позволяет перебрасывать клиента между каналами в случае, если его сигнал оказывается ниже заданного уровня.
Тестирование

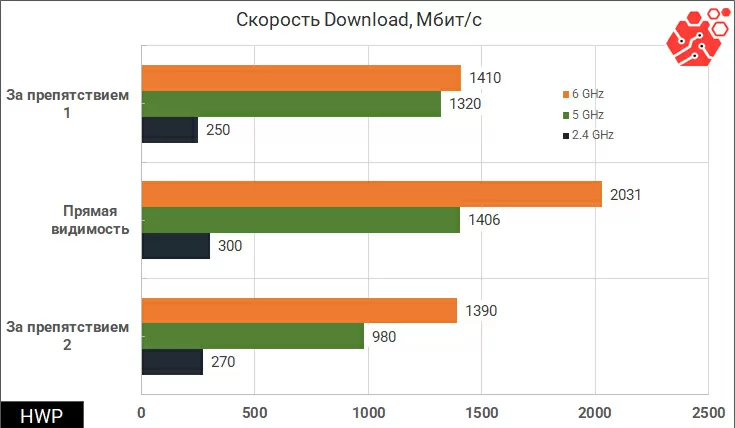

Меня интересовало два аспекта – насколько стабильно работает бесшовный роуминг между точками доступа и какую скорость показывает беспроводноое подключение в прямой видимости. Я использовал не самый производительный Wi-Fi контроллер Mediatek MT7925, ограниченный по скорости в 6 ГГц диапазоне на уровне 2.8 Гбит/c и делал замеры в трёх вариантах: на прямой видимости, за шкафом и за перегородкой из гипсокартона.
Для того, чтобы бесшовный роуминг работал действительно "бесшовно", необходимо чтобы на всех точках доступа был выбран одинаковый тип авторизации и, собственно, сам бесшовный роуминг был включен в свойствах точки доступа. В случае с Zyxel проще всего контролировать это с помощью Nebula Control Center.
Измерение скорости переключения между точками доступа осуществлялось с помощью программы WiFi Moho от Ruijie Networks, установленной на телефоне Poco X6 5G. Интервал переключения составлял от 30 до 90 мс без потери пакетов, а это значит что даже самое чувствительное приложение, такое как аудио или видео звонок или конференция в Google Meet, Telegram, Whatsapp не прерывается ни на секунду.
В процессе работы корпус NWA210BE нагревается свыше 45 градусов, и это не удивительно, учитывая потребляемую мощность устройства в районе 27 Вт.
Выводы
Zyxel NWA210BE отличается от других "просто точек доступа Wi-Fi 7", и эти отличия заложены в конструкцию, припаяны на материнской плате, они обоснованы, они работают, и ты понимаешь, за что платишь. Это модель для тех случаев, когда нужна "уверенность с запасом", но когда ты ещё не готов платить за WoW-фактор.
Среди недостатков я бы отметил явно застрявший в прошлом десятилетии встроенный Web-интерфейс, в котором производитель даже подзабил на языковую локализацию, не говоря уже о таких изысках как AI или хотя бы просто поиск.
Михаил Дегтярёв (aka LIKE OFF)
03/06.2025
