Системный кулер System Exhaust Blower SB-A

В последнее время в магазинах всё чаще можно встретить устройство, похожее на то, что мы рассмотрим сегодня. Это - System Exhaust Blower  SB-A - некоторый аппарат, служащий для откачки горячего воздуха из корпуса компьютера. Поэтому, будем звать его бловером. Производителя этого устройства установить мне не удалось. Так что, будем считать нашего безымянного друга китайским детищем. Сразу хочу сказать, что в сети Internet я часто встречал обзоры аналогичных устройств от разных производителей. Интересно, что все эти устройства как капли воды похожи друг на друга. Отличаются, разве что, упаковкой и производительностью.

Конструкция

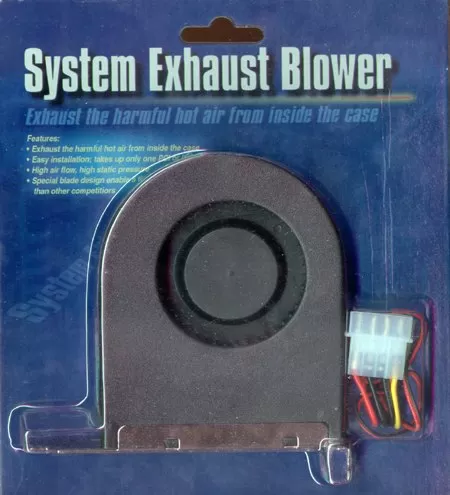

Аппарат представляет собой бловер барабанного типа, установленный внутрь чёрного пластмассового корпуса. С одной стороны корпус закруглён, а с другой закрыт металлической решёткой. SB-A крепится на задней панели корпуса, подобно плате расширения и занимает, в зависимости от установки, один PCI или ISA слот. Ещё раз повторю, что это устройство занимает всего лишь один слот, не мешая соседним платам.Вместо пропеллера используется барабан с лопастями, напоминающий тот, что установлен на кулере ElanVital FSS1B3. Принцип действия аналогичный: барабан засасывает горячий воздух из системы и выбрасывает его через отверстия в решётке прочь из корпуса.

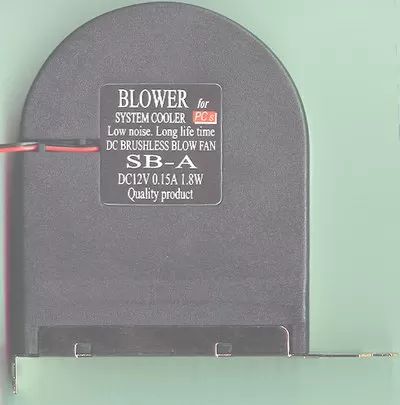

В данном бловере используется двигатель, питающийся от 12 В, потребляющий ток 0.15 А, а следовательно, имеющий мощность 1.8 Вт. Барабан имеет диаметр примерно 60 мм и высоту примерно 10 мм. Засчёт этого обещается производительность 42 CFM. Честно говоря, в это совсем не верится, так как даже при таких размерах барабана мощности 1.8 Вт не будет хватать для достижения такой производительности. Некоторые объяснения этому были найдены на коробке. Производители сообщали, что благодаря специальному дизайну лопастей барабана достигнута в пять раз большая производительность, чем у конкурентов. Вот что мы отвечаем на подобные заявления: барабанные системы появились уже давно, и все наилучшие конфигурации лопастей уже давно известны. В этой области нельзя открыть ничего нового, так что подобные заявления - не более, чем рекламная уловка. Бловер подключается в стандартный разъём PC Plug (тот, в который включается CD-ROM и винчестер) через pass-through коннектор, так что он не занимает розетку.

Крепление

Бловер крепится на заднюю стенку корпуса, подобно плате расширения. Но если обычную плату можно просто вставить в слот и она будет укреплена, то System Exhaust Blower необходимо прикрутить винтиком. При стандартном креплении отверстие бловера будет направлено вверх. Создаётся такое впечатление, что производители этого устройства не знали законов физики. Ведь даже школьнику известно, что горячий воздух поднимается снизу вверх и захватить его таким образом будет сложновато. Однако, даже такое крепление может оказаться полезным, если бловер укрепить прямо под "горячей" платой - звуковой, или видеокартой. А если у вас стандартная PCI видеокарта, то вы можете укрепить его в самом верхнем положении для отвода горячего воздуха от процессора, или жёсткого диска. Здесь стоит учитывать, что если вы установите его прямо под чипом видеокарты, на которой установлен полноценный кулер с вентилятором, то между видеокартой и бловером может создаваться небольшой недостаток давления, не заметный без специальных приборов. Бловер, как вещь более мощная будет мешать работе вентилятора на видеокарте. Но это будет только в том случае, если отверстие бловера расположено прямо под вентилятором видеокарты.

А теперь поговорим о недокументированных возможностях. Конечно, расположение отверстия воздухозабора, предлагаемое нам, может оказаться полезным, но не всегда. Допустим, нам надо откачать горячий воздух, поднимающийся снизу корпуса (от блока питания, звуковой карты, или другого устройства). Здесь уже бловер окажется бессильным. Ведь барабан сможет захватить лишь очень малую часть горячих потоков. Мы приняли на рассмотрение эту проблему, и вот какое решение было найдено. Пластмассовая решётка крепится на пластиковом корпусе при помощи специальных ушек. Четыре пластиковых выступа закрепляются в четырёх отверстиях решётки. Если все их аккуратно нажать, решётку можно будет снять. Затем её нужно всего лишь перевернуть на 180 градусов и вставить обратно. Здесь надо учесть, что пластиковые выступы не попадут в свои отверстия, но если вы их не сломали, всё будет держаться очень крепко. Получили бловер, "смотрящий" вниз. Теперь тепловые потоки, идущие снизу будут захватываться им с большей эффективностью и выбрасываться наружу.

Совместимость

Этот аппарат ставится во все корпуса, в которые можно установить стандартную PCI, или ISA плату расширения.

Тестирование

При включении бловера в 12 В было обнаружено, что он работает очень тихо, почти неслышно, что очень важно для подобного устройства.

Тестирование проводилось в ATX корпусе. Бловер устанавливался под видеокартой. Для нагрева использовалась программа Quake III, запущенная в разрешении 1024х768х32 со всеми максимальными настройками. Были подключены все возможные в Single Player боты, играющие на уровне сложности Nightmare. Игрок находился в Spectate Mode. При этом свопился винчестер, нагревался процессор, звуковая карта, системный чип, жёсткий диск, CD-ROM. Датчик температуры профессионального термометра устанавливался возле процессора и возле чипа видеокарты.

Каждое измерение занимало 30 минут. Измерения проводились три раза, принималось максимальное значение.

Что означают такие результаты? Однозначно понятно, что на температуру под видеокартой влияет горячий воздух от радиатора видеочипа и воздух, поднимающийся снизу. Забирая воздух сверху, бловер отводил горячий поток от чипа видеокарты. Когда мы направили его вниз, он заработал на потоки, идущие от звуковой карты. Это привело к повышению температуры. Аналогично, температура воздуха возле процессора обусловлена тепловыми потоками, идущими от радиатора процессора, видеокарты, звуковой карты, жёсткого диска. Поэтому, здесь она чуть выше. Следует учесть, что над процессором находится блок питания, аналогично бловеру, выгоняющий горячий воздух наружу. Если бловер направить вниз, он забирает незначительную часть потока. Если направить вверх - он забирает часть горячего воздуха от видеокарты.

Выводы

System Exhaust Blower SB-A подойдёт для обладателей небольших корпусов, где мало свободного места и горячий воздух концентрируется в промежутках между платами. Для корпусов типа ATX применять бловер стоит лишь тогда, когда в корпусе блок питания стоит снизу и гонит воздух вверх, или когда вы используете PCI видеокарту и можете установить его в самое верхнее положение, ближе к процессору.

Низкая цена и бесшумная работа позволяют устанавливать System Exhaust Blower SB-A в домашние компьютеры.

Михаил Дегтярёв (aka LIKE OFF)
7/06.2000
