Система криогенного охлаждения Asetek Vapochill

Фирма Asetek выпустила один из самых современных кулеров для процессоров. Вернее сказать, слово кулер не подходит тому, что называется Vapochill. Потому что предмет нашего обзора - это криогенная система охлаждения, включающая в себя компьютерный корпус, холодильную установку и многое другое. Именно поэтому в дальнейшем вместо слова кулер мы будем использовать более подходящие выражения.

Что мы знаем о системах, способных не только сделать температуру процессора равной температуре окружающей среды, но и опустить её до 0^oC и ниже? Практически ничего. Мы знаем, что такие системы существуют, но когда между двумя оверклокерами заходит речь о таком экстремальном охлаждении, лучшее, что можно услышать - это модули Пельтье. Про криокулеры знают только то, что они есть, что они дорого стоят и что они - единственный путь по преодолению всех барьеров экстремального разгона.

Нам на тестирование попала система криогенного охлаждения Vapochill, производства Asetek.

Asetek Vapochill имеет мощность охлаждающего устройства 35 Ватт, питание от 12В постоянного тока, на холостом ходу охлаждающее тело достигает температур ниже -15^оС. Специально разработанные упаковки для процессоров предотвращают скопление конденсата как на процессоре, так и на охлаждающей его пластине. Возможно использование как Slot 1 и Slot A, так и Socket 370 процессоров. Специальная система температурного контроля не позволит процессору нагреться выше заданной температуры. Vapochill представляет самый эффективный и безопасный разгон на сегодняшний день.

Характеристики

• Масса Vapochill в снаряжённом состоянии: 20 Кг

• Размеры корпуса: 55/43/22 См

• Уровень шума: 3.5 дБ

• Время реверберации: 1 сек.

• Энергопотребление: 55 Вт

Условия работы

• Влажность воздуха до 95 %

• Температура воздуха 10^оС - 65^оС

• Рекомендуется использовать 300 Вт блок питания

Корпус

• Совместим со ATX / Extended ATX / Micro ATX материнскими платами

• Возможность установки до 7 плат расширения

• Два 5.25" отсека

• Три 3.5" отсека

Корпус

Vapochill представляет собой компьютерный корпус формата ATX, в верхней части которого установлена сама система охлаждения.

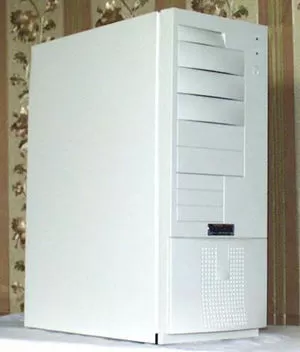

Итак, по порядку. Перед нами ATX корпус формата Tower. Корпус имеет серый, стандартный для офисных корпусов цвет. Крышка корпуса выполнена из единого листа железа, а не разъёмная, как во многих корпусах. Вообще, на мой взгляд, это оптимальный тип крышки для ATX корпусов.

Крышка корпуса закрывается без использования шурупов - на специальных пластиковых прямоугольных защёлках, вставляющихся в специально сделанные щели в раме и крышке. Такое крепление позволяет снять крышку за считанные секунды, но закрепить её обратно будет чуть сложнее. Ещё один недостаток такого крепления - оно может быть легко повреждено при транспортировке.

Передняя панель может быть снята в любое время, если возникнет необходимость. Но говоря о передней панели, стоит обратить внимание на некоторые интересные вещи. Первая - отсутствие индикатора частоты. В дорогих фирменных корпусах её отсутствие - не редкость, но всё же без неё как-то непривычно. Конечно, понятно, что в Vapochill устанавливаются процессоры, разогнанные до частоты, превышающей 1000 МГц, а четырёхзначных индикаторов я не встречал. Даже светодиода на корпусе всего два - питание и индикатор работы жёсткого диска. Светодиоды закреплены не намертво, так что если вам не нравится их цвет, то это легко исправить, заменив один, или оба из них. Следующий очень важный момент - отсутствие кнопки Reset. Да, к этому многие из нас никогда не привыкнут. Естественно, Vapochill зачастую используется в рабочих станциях, которые зависают раз в полгода, и когда это происходит, весь персонал офиса собирается посмотреть на зависшую станцию, но в процессе выбора частоты процессора зависания происходят очень часто, так что кнопку Reset приходится выводить наружу самостоятельно. Кнопка питания заделана заподлицо с панелью, нажимается она очень плавно, так что даже щелчка не происходит. Очень, должен сказать, удобно.

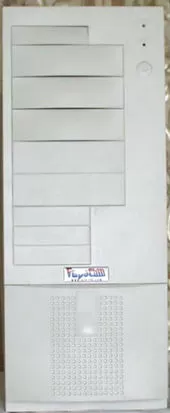

При взгляде на панель спереди можно увидеть заглушки пяти 5.25" и четырёх 3.5" отсеков. Но не все они могут использоваться для установки различных дисководов и приводов. Как видно, один трёхдюймовый и три пятидюймовых отсека закрыты выгнутыми заглушками. Эти заглушки закрывают саму холодильную установку и служат для вентиляции, так что трогать их не рекомендуется, а вставить в них какое-либо устройство вообще невозможно. Так что для использования остаются только два пятидюймовых и три трёхдюймовых отсека. Плата за использование низкой температуры - три пятидюймовых отсека и один трёхдюймовый. Но, на мой взгляд, количества отсеков вполне хватит почти для каждого пользователя.

Блок питания крепится в вертикалном положении, достаточно низко. Настолько низко, что располагается как в Mini ATX корпусах слева от процессора, если смотреть спереди. Разумеется, такое расположение нежелательно в обычных компьютерах, где на процессоре стоит обычный воздушный кулер, так как блок питания будет закрывать к нему доступ для чистки и будет нагревать воздух вокруг процессора. Но данный случай особый, так как мы имеем дело с криокулером, а не с обычным радиатором.

Снаружи практически ничто не отличает Vapochill от обычного компьютера. Чтобы понять, что же за корпус такой перед нами, надо заглянуть "под капот" этому компьютеру и снять с него крышку и переднюю панель.

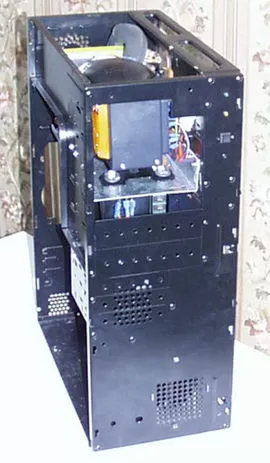

Нашему взору открывается чёрного цвета рама, в верхней части которой расположено нечто, напоминающее ни что иное, как криогенную систему охлаждения. На восьми шурупах к корпусу прикручен небольшой агрегат, от которого отходит толстая труба, загибающаяся вниз по направлению к процессору. Мы ещё вернёмся к самому холодильнику чуть позже, а пока посмотрим ещё раз на корпус.

Кроме того, что рама корпуса имеет чёрный цвет и гладкую поверхность, нас удивляют отверстия для крепления системных вентиляторов. Их целых четыре: переднее для вентилятора диаметром 80мм, заднее нижнее для 50мм и два задних верхних для 60мм вентиляторов. В целесообразности установки переднего вентилятора можно усомниться, так как панель корпуса не имеет сквозных вентиляционных отверстий. Остальные же могут быть полезны при обеспечении хорошей вентиляции.

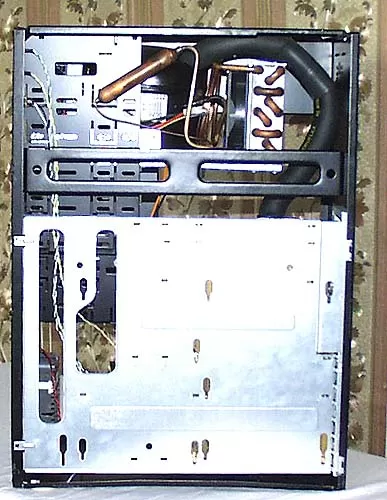

Системная плата крепится на специальную калитку серебристого цвета, которая может быть легко открыта, или снята. Такое решение может быть очень удобным при очистке компьютера от пыли, или замене процессора (так как в этом случае не придётся снимать блок питания). Отверстия на калитке позволяют устанавливать все стандарты материнских плат, включая MicroATX. Правда, для того, чтобы открыть эту самую калитку придётся открутить целых четыре шурупа - два спереди и два сзади.

Динамик PC-спикера крепится на передней панели в специальном пластиковом корпусе. При установки динамик направлен вперёд.

Подводя итог описанию корпуса Vapochill, можно сделать следующие выводы: фирменный корпус без заусенцев и острых углов отлично подходит как для домашнего и офисного, так и для рабочего использования в любых компьютерах. Недостатки: неудобная фиксация крышки корпуса, отсутствие кнопки Reset.

Холодильная установка

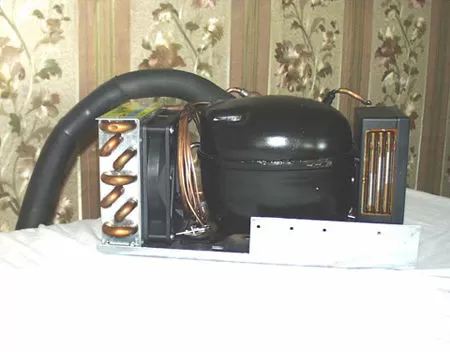

Самое время перейти к "сердцу" Vapochill, холодильном агрегате, установленном в верхней части корпуса. Итак, прежде всего, объясним, почему холодильный агрегат расположен в верхней части корпуса, а не в нижней, как, например, в компьютерах Kryotech. Дело в том, что при работе холодильник выделяет большое количество тепла. А так как тёплый воздух имеет свойство подниматься вверх, то чтобы предотвратить излишнее нагревание компонентов компьютера, имеет смысл установить агрегат в верхней части корпуса, рядом с вентиляционными отверстиями.

Но что же представляет собой этот холодильник? И как он работает?

Итак, холодильная установка состоит из компрессора мощностью 35 Вт, питающегося от постоянного тока напряжением 12В и служащего для перекачки фреона, использующегося здесь в качестве охлаждающего тела, блока электроники, управляющей компрессором, радиатора для охлаждения фреона, 90мм вентилятора, обдувающего радиатор и компрессор холодным воздухом, и эвапоратора. Всё это укреплено на стальном основании с использованием резиновых антивибрационных подушечек.

Принцип действия Vapochill такой же, как и у любого домашнего холодильника, или морозильника. Вся разница в том, что компрессор Vapochill работает на протяжении всего времени, пока включен компьютер, а не отключается, как в морозильнике.

Рассмотрим холодильник более подробно. В качестве охлаждающего тела, как я уже упоминал, используется фреон 134, газ, способный при изменении объёма поглощать большое количество тепла и понижать температуру до очень низких значений. Перекачивается фреон с помощью 35 ваттного компрессора, выкрашенного в чёрный цвет. От компрессора отходит трубка, обшитая толстым слоём изолирующего материала, не допускающего попадания конденсата на токоведущие части компьютера и предотвращающего касание холодных стенок трубки каких-либо элементов компьютера. По этой трубке фреон перекачивается в эвапоратор, или, говоря по-русски, испаритель, где при его испарении происходит резкое понижение температуры. Испаритель находится на конце ведущей от компрессора трубки и представляет собой медную прямоугольную пластинку размером со спичечный коробок, внутри которой имеется небольшое пространство для охлаждающего газа. Такой же испаритель имеется и в любом холодильнике, только в нашем случае он имеет существенно меньший размер, потому что в холодильнике, или морозильнике испаритель охлаждает воздух камеры, где находятся продукты, а в Vapochill пластинка эвапоратора прилегает непосредственно к поверхности ядра процессора. А так как она имеет сравнительно небольшие размеры, то температура её поверхности достигает -15^оС.

После испарения пары фреона поднимаются по той же трубке обратно и попадают в компрессор, который закачивает их в радиатор, где газ охлаждается и конденсируется. Затем фреон, уже в виде жидкости снова попадает в компрессор и круг повторяется.

Конструкция радиатора напоминает автомобильный, или радиатор от водяного кулера. Охлаждаемый газ, или жидкость проходит по толстым медным трубкам, на которых приварены десятки тонких алюминиевых листов, выполняющих роль рёбер. Достаточно большой вентилятор, имеющий диаметр 90мм, гонит воздух по направлению к компрессору, помогая, таким образом, ещё больше охладить фреон и немного охладить компрессор.

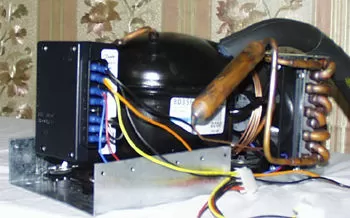

Посмотрим на холодильный агрегат Vapochill с другой стороны. Здесь мы видим фильтр, по которому проходит фреон и блок электроники, управляющей компрессором. От блока электроники отходят несколько проводов, одни из которых подсоединяются к блоку питания, другие заканчиваются клеммами. Прежде всего, стоит сказать про те, что подсоединяются к блоку питания. Так как Vapochill использует постоянный ток напряжением 12В, то агрегат подсоединяется к блоку питания компьютера через Pass-through PC-plug коннектор, то есть, холодильник не занимает розетки. Для чего служат четыре провода, заканчивающиеся клеммами, мы рассмотрим чуть ниже.

Теперь стоит сказать про блок электроники, управляющий компрессором. Теоретически, в нём нет ничего сложного. Никаких таких функций, за которые его можно было бы прозвать блоком электроники он не представляет. Парочка транзисторов внутри корпуса посажены на весьма массивный радиатор, видный с левой стороны блока электроники. Другое дело - перемычки на этом блоке. С их помощью можно изменять частоту вращения и потребляемою мощность компрессора. Для изменения этих величин достаточно изменить величину сопротивления, замыкающего перемычки. К сожалению, мы не смогли измерить величину этого сопротивления, но по нашим подозрениям компрессор изначально работает на максимальную мощность.

Но действительно ли для каждого процессора агрегат Vapochill сможет поддерживать постоянную температуру? Нет! И закон сохранения энергии этому помеха. Дело в том, что на холостом ходу температура испарителя достигает -15^оС. Но стоит нам подсоединить к эвапоратору процессор, который потребляет энергию, да к тому же ещё и сильно греется, как температура испарителя поползёт вверх. И чем больше тепла будет рассеивать процессор, тем сложнее будет системе Vapochill отводить его, и тем выше будет температура на поверхности процессора. Для примера приведём диаграмму, на которой изображена зависимость температуры испарителя от мощности процессора.

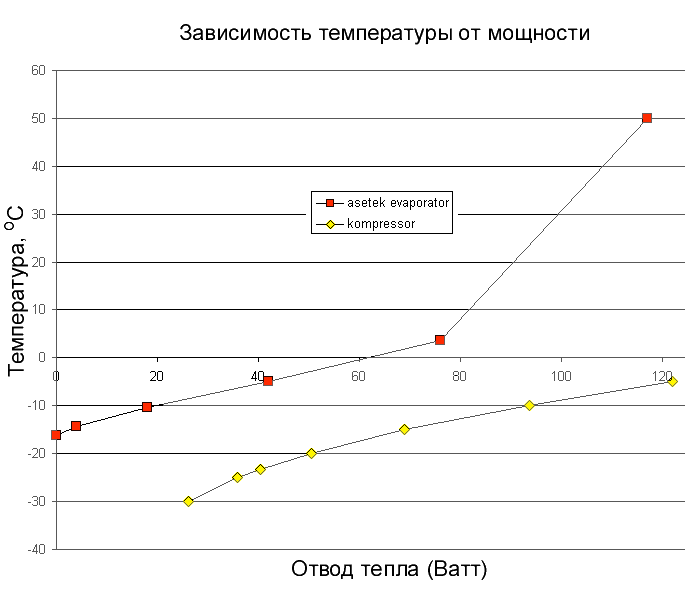

Как видим из диаграммы, температура испарителя очень сильно зависит от мощности процессора. Современные процессоры имеют тепловыделение на уровне 40-50 Вт, а значит их температура в рабочем режиме составит порядка -4^оС. Сравнивая её с 50-60 ^оС понимаешь преимущества VapoChill. Но из диаграммы также видно, что температура фреона в компрессоре всегда ниже температуры испарителя. И это позволит нам в дальнейшем поднять производительность Vapochill почти в два раза.

Такой сложный агрегат, как Vapochill представляет собой не что иное, как обычную холодильную установку, напоминающую ту, что находится в домашних морозильниках. Да и компрессор, установленный в холодильном агрегате также используется в автомобильных и переносных холодильниках.

Инсталляция Slot X

Установка Vapochill сложна. Действительно, криосистема устанавливается не так легко, как обычный воздушный кулер, и здесь мы рассмотрим причины этого.

Итак, что опаснее всего при охлаждении процессора до отрицательной температуры? Конденсат, собирающийся на поверхности процессора и испарителя. Действительно, после включения Vapochill на холостом ходу, испаритель в считанные секунды покрывается толстым слоем инея. Иней будет накапливаться до тех пор, пока агрегат не будет отключен, или пока что-либо не поднимет температуру испарителя выше нулевой отметки. Тогда растаявший иней стечёт каплями на материнскую плату, видеокарту и остальные компьютерные платы, замыкая всё на своём пути. Современные оверклокеры, использующие мощные кулеры Пельтье, сталкивались с этими проблемами и знают решение. Для того, чтобы предотвратить скапливание влаги на поверхности процессора и испарителя, их надо обволочь специальным мелкопористым поглощающим влагу поролоном. Тогда влага будет впитываться, не успевая собираться в капли и приносить вред оборудованию. Для эффективной защиты от влаги необходимо закрыть таким поролоном все холодные элементы. Для этих целей и используются специальные процессорные чехлы, разработанные фирмой Asetek для систем Vapochill.

Посмотрим, из чего состоит процессорный чехол Vapochill.

А - пластиковый корпус, обклеенный изнутри порорлоном и служащий для скрепления вместе процессора, поролоновых прокладок и испарителя. Также выполняет функцию отопителя.

B - толстая поролоновая прокладка, не допускающая попадания влаги на процессор и впитывающая конденсат с трубки испарителя.

С - тонкая поролоновая прокладка, помещающаяся непосредственно на процессор и служащая для его предохранения от конденсата.

D - шурупы для сборки процессорного чехла.

Е - пластиковые винтики, крепящие фиксирующую скобу к процессору

F - фиксирующая скоба, прижимающая испаритель к процессору и удерживающая его в неподвижном состоянии.

Посмотрим внимательнее на сам корпус чехла процессора. В нижней его части видно круглое кольцо и четыре проводка с клеммами. Для чего служит это кольцо, мы рассмотрим чуть ниже, а пока обратим внимание на странне проводки с клеммами. По стенкам процессорного чехла, под поролоном, наклеен небольшой обогреватель. Он служит для того, чтобы холод испарителя не распространялся за пределы чехла и чтобы иней не покрыл процессорный слот материнской платы. Обогреватель есть ни что иное, как простая спираль, подключающаяся к 12 В клеммам блока электроники (именно об этих проводах мы упоминали в описании агрегата Vapochill). Кроме того, нагреватель способствует испарению впитанной влаги и высушке поролона.

Поняв суть процессорного чехла, мы можем приступить к процессу инсталляции. И вот первая сложность: систему Vapochill не рекомендуется переворачивать, или класть на бок, так как в компрессоре агрегата используется масляное охлаждение, и при наклоне корпуса масло может попасть куда не следует и нарушить работу холодильника. Если же вы перевернули Vapochill, будьте добры, дайте компьютеру постоять в вертикальном положении несколько часов. Тогда масло стечёт обратно и можно будет безопасно включать компьютер.

Итак, начнём инсталлировать Vapochill на Slot процессор, а точнее Slot процессор инсталлируем в Vapochill.

Прежде всего, Slot процессор, будь то Celeron, Pentium II/III, Xeon, или Athlon надо освободить от корпуса (к Celeron не относится), чтобы у нас в руках оказалась чисто процессорная плата. Отвинчиваем шурупы чехла, открываем его и у нас на руках получаются две половинки процессорной коробки. Помещаем в одну из них процессор таким образом, чтобы полукруглое кольцо чехла было справа. Затем сквозь нижнюю часть чехла (та, что сзади процессора) продеваем пластиковые болтики - четыре по углам ядра и два по краям платы процессора. Последние два прикручиваем пластиковыми гайками к нижней половине чехла.

Затем на процессор сверху одеваем тонкую прокладку, не забывая продевать пластиковые болтики в соответствующие отверстия в поролоне.

После этого на процессор таким же образом (продевая пластиковые болтики в соответствующие отверстия) крепим толстую прокладку.

Затем я рекомендую на ядро процессора нанести слой термопасты, чтобы улучшить теплопроводимость между процессором и испарителем. После нанесения термопасты надо взяться за трубку испарителя и отодвинуть теплоизоляционное покрытие назад (сделать это довольно сложно). Отодвинув его на достаточное расстояние, помещаем испаритель на процессор и прикручиваем его фиксирующей скобой на пластиковых болтиках.

Пластиковые гайки рекомендуется затянуть как можно сильнее. На картинке показано, что теплоизоляционное покрытие трубки испарителя упирается в кольцо на корпусе чехла и спокойно там держится. В действительности это не так. И удержать его там можно с большим трудом, так как поролон - материал очень мягкий и будет всё время отгибаться и выскакивать. На этой стадии также очень удобно поместить на испаритель датчик температуры, если есть необходимость.

Финальная стадия: следя за тем, чтобы проводки обогревателя не были защемлены, собираем чехол и прикручиваем его шурупами. Сделать это очень сложно, так как новый поролон имеет очень большую толщину и ещё нескоро утрамбуется, чтобы не оказывать сопротивление сборке.

Мы завершили установку процессора в чехол. Большая половина инсталляции выполнена. Но ещё есть о чём сказать.

Дело в том, что Slot версии процессоров Athlon имеют специальные контакты для изменения с помощью подключаемого к ним сопротивления таких параметров процессора как коэффициент умножения, напряжение ядра процессора и т.д. В комплекте с Asetek Vapochill поставляется GFD (Golden Finger Device) плата, устанавливающаяся на процессоры Athlon и изменяющая их параметры. При помощи этого устройства разгон процессоров AMD K7 становится ещё более результативным.

Сама плата по размерам чуть длиннее спички. Она не требует подключения питания и имеет удобные переключатели. С помощью изменения их положений, на процессорах Athlon / Thunderbird можно выставить частоты вплоть до 1050 МГц и напряжение ядра от 1.45В до 1.9В. Из-за небольших размеров GFD плата может быть легко установлена на плату процессора и помещена вместе с ним в охлаждающий чехол.

Инсталляция Socket 370

Из-за особенностей конструкции процессорных чехлов, VapoChill не может работать с Socket процессорами. В связи с высоким распространением именно платформ Socket A и Socket 370 фирма Asetek приступила к созданию процессорного чехла, дающего возможность использовать Vapochill и на Socket процессорах. Однако, это не значит, что сейчас подключить VapoChill на Socket процессор нельзя. Просто для этого понадобится Slot материнская плата и Slotket переходник.

В комплекте с Vapochill поставляется дополнительный процессорный чехол, рассчитанный на использование Socket 370 процессоров. Чехол включает в себя Slotket переходник от фирмы Asus. Переходник может нести в себе как старый PPGA Celeron, так и новые FCPGA Coppermine.

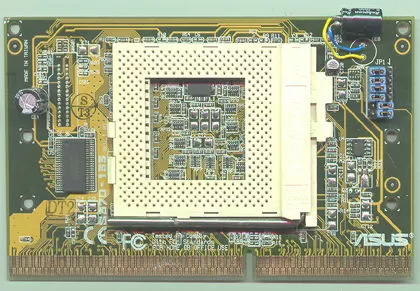

На первый взгляд, это обычный переходник с джамперами, позволяющими выбирать напряжение процессора от 1.5 до 2.6 В, и умеющий работать с процессором Coppermine. Но если присмотреться внимательнее, то можно заметить, что конденсатор в правом верхнем углу печатной платы запаян не на самой плате, а с помощью проводков. Это сделано затем, чтобы при установке в процессорный чехол конденсатор не каснулся трубки испарителя и не замёрз. В остальном же это обычный переходник от Asus, переходник, с которого очень сложно снять обычный воздушный кулер.

Стадии установки Socket 370 процессора в чехол аналогичны установке Slot процессора.

Прокладки чехла для Socket 370 процессора чуточку отличаются своими вырезами. И это естественно, так как Slotket адаптер имеет другую форму, нежели Slot процессор.

Сначала в гнездо адаптера вставляем небольшой кусочек поролона для того, чтобы холод, передаваемый через корпус процессора, не вызвал скопления опасных капель воды внутри гнезда.

Закрепляем переходник на нижней части процессорного чехла. Для этого можно использовать те же самые пластиковые болтики, что и при инсталляции Slot процессора.

Следующим ходом станет закрепление процессора в гнезде. Сделать это совсем не трудно, так что останавливаться на этом не будем. После того, как процессор закреплён, сверху на переходник надеваем тонкую поролоновую прокладку, на неё сверху - толстую, и затем с помощью специальной скобы, поставляемой вместе с чехлом для Socket 370, закрепляем испаритель на процессоре, и по аналогии закрепляем на испарителе термодатчик и собираем чехол. И если инсталлировать Slot процессор было непросто, то установить Socket 370 Celeron будет раза в два сложнее. Основная трудность в том, чтобы зацепиться скобой за гнездо процессора. При этом надо учитывать и тот факт, что скоба имеет слишком большой выгиб и в процессе установки её придётся подгибать вручную, чтобы закрепить эвапоратор на процессоре.

Аккуратно, не прищемляя проводки собираем чехол и подключаем клеммы проводков к клеммам холодильного агрегата. Можно сказать, что Socket 370 процессор инсталлирован успешно.

Тем, кто использует процессоры Socket A придётся покупать отдельно Slotket A переходник. Но инсталлировать процессор AMD нужно очень осторожно, так как вероятность слишком сильно надавить на него и повредить оболочку ядра здесь больше, чем при установке воздушных кулеров.

ChillControl

ChillControl - устройство, предохраняющее процессор от повреждений из-за перегрева. Рассмотрим причины возможного перегрева. Прежде всего, для того, чтобы испаритель Vapochill достиг номинальной температуры необходимо достаточное количество времени. Обычно, это где-то минута-две. Две минуты, это намного больше, чем необходимо компьютеру, чтобы пройти все POST тесты и начать загружать, а возможно уже и загрузить операционную систему. Естественно, для того, чтобы нагреться до критической температуры процессору необходимо несколько секунд работы. При таком перегреве процессор в лучшем случае зависнет, а в худшем - сгорит. Ещё одной причиной перегрева может стать какой-нибудь сбой в работе агрегата Vapochill, перебой с питанием во время работы и т.д.

Для того, чтобы не допустить перегрева процессора и чтобы его запуск производился при минимальной температуре, в комплекте с Vapochill поставляется плата ChillControl.

Рассмотрим устройство ChillControl:

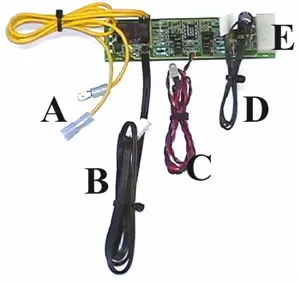

ChillControl выполнен в виде печатной платы, на которой выполнены всевозможные датчики и перемычки для выбора параметров работы Vapochill. На обратной стороне ChillControl имеется наклейка, чтобы укрепить плату внутри корпуса, например, на процессорном чехле.

A - провод, подсоединяющийся к блоку питания при использовании процессоров Athlon.

B - переключатель Reset

С - двухцветный светодиод

D - термодатчик

E - розетка питания ChillControl

Итак, как же устанавливается и как действует ChillControl. При установке процессора в чехол на испаритель помещается термодатчик D, как было показано ранее. Процессор собирается и устанавливается в материнскую плату. Из передней панели корпуса извлекается светодиод Power и вместо него вставляется светодиод C. На материнскую плату вместо кнопки Reset подключается провод B.

Теперь, если вы используете процессор Athlon, надо на шлейфе, идущем от ATX блока питания найти крайний жёлтый провод, разрезать его посередине и припаять к нему пару контактов от провода A. Затем к этим контактам через провод A подключается ChillControl.

Плата ChillControl закрепляется внутри корпуса, недалеко от процессора. Лучше, на процессорном чехле, или на блоке питания. К плате подводится постоянный ток через PC-Plug розетку E.

На плате также имеются четыре набора джамперов. С помощью одного из них устанавливается стартовая температура процессора, то есть, температура, при которой процессор может быть запущен. С помощью второго набора перемычек устанавливаются максимальные значения отклонения температуры от стартовой. Третьи перемычки устанавливают температуру, при которой загорается зелёный свет светодиода, а четвёртыми джамперами выбирается минимальная температура, при которой загорится красный цвет, говорящий о перегреве.

Как же действует ChillControl? Очень просто. При включении компьютера плата получает данные с термодатчика о температуре испарителя. Пока температура не достигнет стартовой, Chillcontrol будет удерживать компьютер в состоянии Reset, как бы держа кнопку сброса нажатой. В это время светодиод на корпусе будет светиться красным цветом, означая, что необходимая температура ещё не достигнута и компьютер ждёт её, чтобы запуститься. Иногда, чтобы запуститься процессору нужна более низкая температура, чем та, при которой он уже сможет работать, не зависая. Поэтому, если вдруг температура испарителя поднялась выше, чем максимально установленное отклонение, ChillControl снова нажимает на Reset и удерживает компьютер в таком состоянии, пока температура не нормализуется. Но для безопасного отключения процессоров Athlon недостаточно просто выводить их в Reset. Им также необходимо, чтобы было оборвано питание, идущее по жёлтому проводу. Его тоже разрывает ChillControl, одновременно с нажатием Reset.

Стартовая температура может быть выставлена в диапазоне от +8 до -17^оС. Максимальное отклонение от стартовой температуры может составлять +4, +9, или +13^оС. Это значит, что, например, если после старта процессора на -17^оС его температура поднялась на 13^оС и составила -4^оС, то компьютер уйдёт в состояние Reset. Очень продумано сделана и цветовая индикация. Красный цвет может загореться при более низкой температуре, чем при которой будет нажата Reset. Таким образом, у пользователя, заметившего красный сигнал будет время, чтобы сохранить все труды и быть готовым к сбросу компьютера, или же он сможет предотвратить сброс, снизив нагрузку на процессор, или включив программное охлаждение.

Конечно, не очень приятно при работе за компьютером потерять всю несохранённую информацию из-за неожиданного сброса, но ещё неприятнее расстаться со сгоревшим из-за перегрева процессором.

Личные впечатления

При запуске Vapochill потребляет очень большой ток. Настолько большой, что не каждый блок питания сможет запустить агрегат. На 250 Вт блоке питания Vapochill запускался и отлично работал, а вот на 200 Вт холодильнику уже не хватало мощности для запуска компрессора. Так как при старте компьютера запускаются жёсткие диски, кулеры и прочие устройства, то в этот момент нагрузка на блок питания выше, чем в следующие несколько секунд. Чтобы не перегружать блок питания, Vapochill выжидает эти самые несколько секунд и запускается последним.

На слух запуск Vapochill выглядит как запуск обычного холодильника. Те же звуки и та же вибрация, которая здесь практически полностью гасится из-за мягкого крепления компрессора в корпусе. При работе компрессор абсолютно бесшумен, что очень радует, так как многие привыкли к тарахтению холодильников. Единственное, что шумит - это вентилятор охлаждения. Конечно, 90мм вентилятор должен быть очень шумным. И шумит он сильнее, чем блок питания. Но всё же не так противно, как многие кулеры, так как имеет относительно небольшую частоту вращения. Так что этот шум также можно стерпеть.

Если запускать VapoChill на холостом ходу, то уже через минуту можно увидеть слой инея на испарителе. Померив его температуру, мы удостоверяемся, что в жаркой комнате мы имеем -10 градусов на испарителе. Протирая рукой иней, ждём ещё немного времени, и термометр уже показывает -14.4^оС. Держать в руках эвапоратор становится больно от холода. И вот мы достигли заветных -15^оС. Температура пляшет в пределах 0.3^оС, изменяясь то в большую, то в меньшую сторону. Слой инея всё толще.

Говоря об инсталляции, мы пропустили очень важный шаг - установку процессора в материнскую плату. Сделать это несложно, но и не просто. Прежде всего, надо снять блок питания и установить процессорный чехол в слот. Тут бы не помешало закрепить его на материнской плате с помощью специальных отверстий возле слота, в которые можно загнать пластиковые защёлки.

После сборки и установки жёстких дисков, блока питания и всех необходимых плат расширения, понимаешь, что корпус Vapochill действительно был продуман с большой точностью (только вот кнопку Reset забыли :) ). После установки дисков и приводов, шлейфы и провода не тянутся по всей материнской плате и не мешают вентиляции. И если снять блок питания, то станет доступным всё содержимое компьютера.

Если не подключить процессорный чехол (или подключить неправильно) к питанию для обогрева, то через несколько минут можно будет на ощупь ощутить как охладился слот материнской платы и близлежащие детали. Так что всё-таки подключать обогреватель необходимо.

Теперь поговорим о недокументированных возможностях Vapochill. Как говорится в описании, агрегат способен выдавать температуру до -15^оС. Этого более чем достаточно для разгона процессора. Но всегда хочется иметь больше. Разогнать Vapochill совсем несложно. Достаточно немного наклонить влево корпус компьютера, для чего можно под правые ножки корпуса подложить 2-3 см книгу. Холодильный агрегат наклоняется и температура испарителя опускается до -25^оС - -30^оС. Это уже почти достигает уровня Kryotech, то есть, -40^оС. Мы не можем гарантировать, что это не повредит холодильнику, или не вызовет его повышенный износ. Так что разгонять устройство разгона - не самая лучшая идея.

Выводы

Бесспорно, владельцами Vapochill будут достигнуты самые невероятные рекорды по разгону процессоров. Имея под рукой подобное охлаждение, можно получать необходимые частоты процессоров задолго до того, как они будут официально объявлены. Фирма Asetek легко стала конкурентом Kryotech, так как последняя не продаёт агрегатов для охлаждения, а занимается производством и продажей только HI-END компьютеров. Вот почему Vapochill становится более выгодной покупкой, чем Kryotech. Система Vapochill позволяет легко делать то, что не доступно конкурентам, а именно - производить модернизацию компьютера, без замены дорогого холодильного аппарата.

Цена Vapochill может показаться слишком высокой. Не каждый может позволить себе заплатить 700$ за систему охлаждения. Но Asetek не оставляет никому другого выбора. Эффективно отводить до 90 Вт тепла способны далеко не все типы охлаждения. Ближе всего к возможностям Vapochill может подойти тандем
