Семейство видеокарт Yuan (на чипах GeForceX)

Введение

Всё больше и больше производителей видеокарт становятся под флаги компании nVidia. Новые производители компьютерного железа рождаются буквально на глазах и нередко также спонтанно исчезают, проработав несколько месяцев. Большинство продавцов компьютерной техники с удовольствием скупают дешёвые видеокарты, порой даже не указывая имени производителя. "Нонеймные" видеокарты, как и остальное оборудование, стоят намного дешевле, почему и пользуются высокой популярностью у потребителей. Но стоит кого-нибудь спросить название хотя бы одного "безымянного" производителя видеокарт, в 90 процентах вам ответят PowerColor, или Sparkle. Действительно, продукция этих компаний хорошо известна в России. А что делать, если в магазине вам предлагают на выбор видеокарты от такого производителя, что по сравнению с ним PowerColor - это брэнд ещё тот? Конечно, такие производители всё чаще предлагают видеокарты на совсем дешёвых чипах - Riva TNT2 M64, Vanta, Vanta LT. Но сегодня положение дел такого, что цены на безымянный GeForce256 уже опустились ниже брэндовых Riva TNT2. А каждому из нас хочется получить большее, заплатив меньше. Отсюда и встаёт перед нами проблема выбора: недорогой GeForce2 MX без имени, или Riva TNT2 от известного производителя? В пользу GeForce256 говорит низкая цена, более продвинутые технологии, да и если видеокарта не будет гнаться, это будет всё же лучше, чем та же TNT2. Выбор зачастую делается в сторону GeForce.

Осмотрев полки прилавков магазинов, заставив продавцов покопаться у себя в карманах и ящиках столов, мы добились того, что перед нами лежали несколько видеокарт неизвестно чьего производства. Но делать обзоры видеокарт вообще без имени не хотелось. Как мы будем отличать noname GeForce256(1) от noname GeForce256(2)? Поэтому среди безымянных карт мы обнаружили карту, производитель которой, ничего не скрывая, называл своё имя - Yuan High Technologies. На безрыбье и рак рыба, поэтому из того же магазина в сети мы нашли сайт Yuan и список того, что они производят. Продукция была представлена тремя видеокартами на чипах GeForce256, GeForce2 MX и GeForce2 GTS и одной видеокартой на чипе SiS 300. Но SiS наши продавцы не доверяют, а GeForc-ы берут с удовольствием. Прямо на месте мы и нашли по всем признакам две видеокарты - Xtreme3 (GeForce256) и Xtreme3 MX (GeForce2 MX). Конечно, хотелось посмотреть и третью - Xtreme3 GTS (GeForce2 GTS), но в наличие её не оказалось. Всё же люди, берущие GeForce2 GTS предпочитают хоть какую-нибудь мало-мальски известную контору. Рассчитывая на монейбэк, две видеокарты были куплены. В Yuan было направлено письмо с просьбой выслать фотографию коробки от Xtreme3 GTS, чтобы найти видеокарту было проще. Но как нам ответили, эта видеокарта поставляется только OEM-заказчикам, так что коробка к ней отсутствует в принципе. Это уменьшило наши шансы найти заветную плату в магазинах. Уже решив тестировать две видеокарты, я вспомнил, что один мой товарищ приобрёл себе GeForce2 GTS по смешной цене и жаловался на отсутствие TV-Out. А как было видно на фотографии на сайте, Xtreme3 GTS как раз имеет все контакты и отверстия под установку TV-Out, но самой дочерней платы не имеет. Взяв в руки noname GeForce2 GTS товарища, все сомнения отпали: Yuan Xtreme3 GTS 64 Mb DDR (так вот куда девают платы OEM-щики). Ну вот и вся троица в сборе. Можно начинать тестировать.

Xtreme3

Начнём с малого, начнём с самого начала. Самая младшая плата во всей серии - Xtreme3. Плата поставляется в небольшой коробочке и имеет в комплекте только диск с драйверами. Вот так выглядит коробка от Xtreme3.

Открыв коробку, достаём саму плату. И первым делом хочется отметить, что эта плата не похожа на многие другие GeForce256 видеокарты хотя бы дизайном.

Довольно большая печатная плата зелёного цвета. Xtreme3 имеет AGP4x конструктив, как и большинство GeForce плат. Но отличия начинаются с памяти. Прежде всего, мы видим, что 32 мегабайта памяти представлены 4 микросхемами SDRAM производства NEC. Память имеет скорость доступа 5 нс. Раньше, когда видеокарты на GeForce256 стоили очень дорого, производители не использовали SDRAM, потому что это было невыгодно. На видеокарту можно было повесить более быстрый SGRAM и получить прирост скорости, не изменяя цены на плату. Сейчас ситуация изменилась и GeForce256 принадлежит к категории недорогих плат, тем более - плата Xtreme3. Когда речь заходит о цене, можно использовать и SDRAM для удешевления конструкции.

Как и на многих современных видеокартах, на Xtreme3 установлен круглый кулер. Скажу сразу, что между кулером и чипом GeForce256 нет никакого теплового интерфейса. Слева от чипа располагается BIOS видеокарты. Здесь же можно видеть дорожки для нераспаянных микросхем ТВ-выхода и выхода на LCD монитор.

С задней стороны Xtreme3 не имеет ничего интересного, кроме множества конденсаторов и сопротивлений, отвечающих за работоспособность видеокарты. Кстати, вот эти две наклеечки сзади платы показывают, что производитель видеокарты - Yuan.

Ещё раз удивимся, сняв кулер с видеочипа. Но сначала вспомним, как выглядит чип GeForce256.

Вот это и есть обычный чип GeForce256. Такой, какой устанавливается на всех видеокартах. Обычная BGA упаковка, обычные надписи nVidia и номер. А теперь посмотрим на чип, стоящий на Xtreme3.

Уже совсем другой внешний вид. И буква "B" прямо под маркировкой. Чипы такого вида зачастую устанавливаются на референсных платах - то есть на тех платах, которые производитель чипа (в данном случае nVidia) отсылает производителям видеокарт. На сегодняшний день nVidia сконцентрировалась на выпуске GeForce2 и разработке новых видеочипов. GeForce256 уже не выпускается. Поэтому кто знает, где Yuan достала такие образцы.

Вот, наверное, и всё, что можно сказать про эту видеокарту и про её внешний вид. Странности, присущие нонеймным производителям присутствуют здесь в полном объёме. Но самое интересное ещё впереди.

Разгон

По умолчанию видеокарта работает на частоте 120/143 МГц. Да-да, именно 120/143. Конечно, ядро, работающее на 120 МГц нас не удивляет - это стандарт всех GeForce256-карт. Но почему же 5 нс видеопамять работает на частоте 143 МГц, присущей 7 нс памяти? При такой частоте видеопамяти Xtreme3 должна быть одной из самых медленных GeForce256 видеокарт.

Для разгона мы использовали утилиту GeForce Tweaking Util. Мы поднимали отдельно частоты видеопамяти и ядра и проверяли систему на стабильность. После этого устанавливали максимально достигнутые частоты ядра и памяти и запускали 3DMark 2000 в демонстрационном режиме на час.

Начнём с ядра. Как я уже говорил, между ядром и кулером нет слоя термопасты, поэтому здесь реально потерять 5-10 МГц из-за охлаждения. Ядро разогналось до 145 МГц. Но при этой частоте в 3D приложениях появлялись артефакты изображения, глюки и наблюдалась нестабильность работы. Поэтому максимальной безопасной частотой работы мы будем считать 140 МГц. Здесь видеокарта могла работать часами, не вызывая артефактов изображения и не зависая.

Очень большие надежды мы возлагали на память. Планировалось выжать хотя бы 180 МГц. Но видно, не судьба. Потому что память гналась вообще ужасно. На 166 МГц видеокарта взвисала. На 160 МГц работала нестабильно с артефактами и глюками. Нормальной работы удалось добиться только на 155 МГц видеопамяти.

Плохую разгоняемость ядра можно объяснить двумя причинами: отсутствием термопасты между радиатором и чипом и старой упаковкой самого чипа GeForce256. А вот что делать с памятью - неизвестно. Почему видеопамять гонится так плохо знают только те, кто проектировал эту видеокарту. Ведь в реальных приложениях разогнанная Xtreme3 будет уступать даже неразогнанным видеокартам от именитых производителей.

Искренне надеемся, что Xtreme3 MX будет вести себя лучше.

Xtreme3 MX

Вторая видеокарта в нашем тесте. Xtreme3 MX, как ясно из названия, собрана на чипе GeForce2 MX. Как и Xtreme3, эта видеокарта поставляется в красивенькой коробочке, в которую вполне могли бы вместиться кроме видеокарты ещё и пара десятков дисков, не считая руководства пользователя. Но как обычно, здесь только диск с драйверами.

Открываем коробку и берём в руки саму плату. Вот если бы я не достал её из коробки с надписью GeForce2 MX, я бы не поверил, что это не TNT. Потому что ну очень уж эта карта похожа на безымянные Vant-ы и TNT.

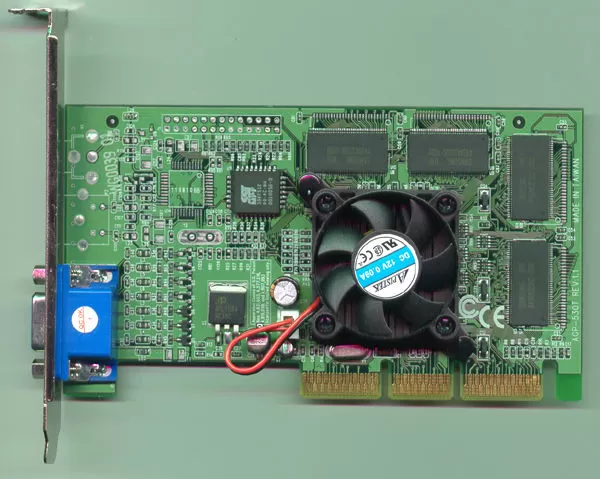

Опять мы видим перед собой зелёную печатную плату с AGP 4x интерфейсом. Как я уже упоминал, ни по каким признакам нельзя причислить эту видеокарту к семейству GeForce2 MX. Когда-то у меня была такая же точно TNT2 M64. Опять Yuan не захотел использовать референсный дизайн. Но здесь всё компактно. Четыре чипа 6 нс памяти Samsung стоят не на своих местах, а смещены ближе к чипу, скрытому кулером.

Слева от кулера мы видим блок питания карты. Как известно, GeForce2 MX потребляет меньше мощности, чем GeForce2 GTS. И как ожидается, GeForce2 MX меньше греется. Насчёт нагрева разговор отдельный, а вот блок питания на видеокарте представлен единственным диодом. Если сравнить Xtreme3 MX с другими видеокартами на GeForce2 MX, это различие сразу бросается в глаза. Возможно, применение такого дизайна платы и позволило увеличить качество разводки платы, что скажется на выводе изображения на экран. Никаких микросхем кроме BIOS и памяти на плате нет, хотя здесь и отведено место под TV-выход и VIP-коннектор. Сам же чип GeForce2 MX закрыт самым обычным дешёвым кулером для видеокарт.

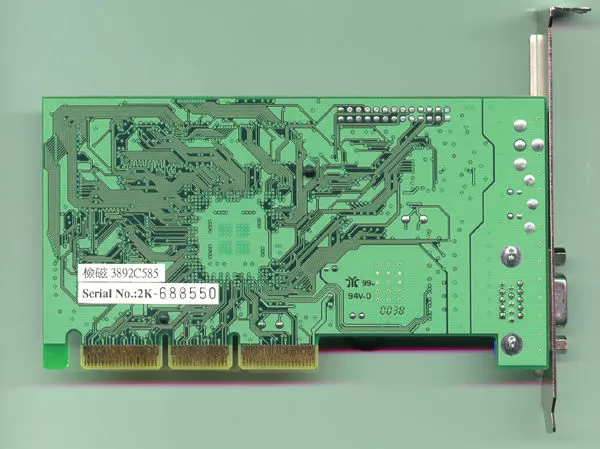

С задней стороны Xtreme3 MX вообще не имеет каких-либо элементов. Здесь мы видим только гарантийные наклеечки, по которым можно распознать Xtreme3 MX в случае, если карта поставляется без коробки.

Что касается кулера для видеочипа, то здесь YUAN допустила ошибку. Возможно, нам попался такой образец, но кулер почти не прилегает к поверхности чипа и касается его только одним краешком. Естественно, термопасты на чипе нет. Такое положение вещей изначально говорит нам о плохой разгоняемости ядра видеокарты. Однако, ситуацию можно исправить, сняв кулер, смазав его пастой и поставив на место, прижав посильнее.

Здесь чип GeForce2 MX обычный, без всяких странностей. Рекомендуем смазать термопастой и прижать к нему кулер поплотнее. Тогда, возможно, разгоняемость карты повысится.

Разгон

По умолчанию видеокарта работает на нормальной для GeForce2 MX частоте 175/166 МГц. Уже имея опыт работы с видеокартами на GeForce2 MX от не очень известных производителей, мы не стали возлагать на Xtreme3 MX больших надежд по разгону и заставили работать видеокарту стабильно и без глюков на частоте 190/190 МГц. Если сравнивать разгоняемость Xtreme3 MX с брэндовыми видеокартами (210/215 и выше), то здесь и говорить не о чем. Однако, по сравнению с Xtreme3 на GeForce256, эта видеокарта хорошо продвинулась вперёд. Можно добиться лишних 10МГц скорости ядра, если поставить кулер правильно и использовать термопасту. Но такой разгон ядра не даст никакого прироста производительности, ведь определяющим фактором здесь всё ещё является скорость памяти.

Бесспорно, Xtreme3 MX не сравнить с дорогими видеокартами на аналогичных чипах. Но эта плата имеет одно преимущество перед большинством дешёвых GeForce2 MX и некоторыми дорогими. Мы рассмотрим его при тестировании.

Xtreme3 GTS

Найти в прайс-листах видеокарту Yuan Xtreme3 GTS вам вряд ли удастся. Мало того, что производитель мало известный, так ещё и карта поставляется в OEM-комплектации, без руководства пользователя. А это значит, что неподготовленному человеку узнать производителя будет нереально. Но мы уже знаем одну примету видеокарт Yuan: характерные наклейки на обратной стороне видеокарты. И вот вторая примета: обложка диска с драйверами. Yuan использует одинаковую обложку диска с драйверами ко всем видеокартам. Вот она:

Что же касается самой видеокарты, то тут Yuan использует стандартный дизайн платы от nVidia. Но это не значит, что видеокарта Xtreme3 GTS выглядит также, как и остальные. Возможно, нам попался такой образец, и другие  Печатная плата зелёного цвета имеет пару "отливок" в нижней части, возле AGP контактов. Создаётся такое впечатление, что кто-то забыл обработать плату напильником и припаял детали на заготовку. В остальном же - обычная видеокарта на GeForce2 GTS. 64 мегабайта памяти представлены 8 микросхемами DDR SDRAM производства Hyundai со временем доступа 6 нс.

Сам чип GeForce2 GTS закрыт круглым кулером. Слева от него установлены контакты для подключения дочерней платы ТВ-выхода. Вообще, как нам удалось узнать, раньше Xtreme3 GTS производились и с ТВ-выходом. Однако теперь ТВ-выход не ставится, потому что это поднимает цену видеокарты, что нежелательно. Но если у вас есть желание и возможность купить отдельно плату ТВ-выхода, то Xtreme3 позволяет её устанавливать. Для этого даже предусмотрено отверстие в панельке платы. Выхода на LCD мониторы нет по той же причине - экономия денег покупателя.

Как и у всех стандартных видеокарт на GeForce2 GTS, у Xtreme3 GTS сзади смотреть не на что. Всё те же маленькие детальки и один большой диод.

Продолжая традиции серии Xtreme3, данная видеокарта не имеет термопасты между кулером и видеочипом. Однако, кулер здесь прижимается к поверхности чипа с достаточной силой, чтобы обеспечить хороший отвод тепла.

В принципе, про внешний вид я сказал всё. Добавить здесь нечего. Конечно, если на всех платах Xtreme3 GTS существуют так называемые "отливки", то узнать их будет просто. А если их нет - полагайтесь на интуицию и наши приметы.

Разгон

Стандартные частоты для этой видеокарты 200/333 МГц. Разгоняя память и ядро, мы обнаружили, что Xtreme3 GTS имеет просто отличный потенциал для оверклокинга. Где это видано, чтобы карта такого ценового класса и от такого производителя работала на частотах 240/410 МГц! Даже Gainward, выпускавшая ограниченные объёмы видеокарт CARDEXpert GeForce2 GTS/400, имеющей частоту видеопамяти 400 МГц, использовала 5 нс память. А здесь при 6 нс просто невероятные частоты! Я должен сказать, что далеко не всякой брэндовой видеокарте удаётся заработать на таких частотах. Мы просто аплодируем стоя компании Yuan. Xtreme3 GTS, несомненно, имеет лучшую разгоняемость из всей серии Xtreme3.

Разобравшись со всеми тремя платами по отдельности, пришло время свести их вместе на поле боя.

Тестирование

Итак, для тестирования видеокарт Yuan использовался компьютер на базе процессора AMD Duron 850, 128 Мб SDRAM PC-133, LG Flatron 795FT+; всё управлялось операционной системой Win98. Были установлены драйвера Detonator 3 6.66.

Качество 2D

Чтобы работать в офисных приложениях, да и просто читать текст, надо бы выбрать видеокарту, которая не давала бы размытия во всех разрешениях. Известные производители стараются конструировать свои платы таким образом, чтобы свести размытие изображения к минимуму. Для этого в ход пускаются самые качественные детали и при необходимости меняется дизайн платы. В отношении безымянных производителей, хорошее качество 2D - это очень большая редкость. Поэтому, если вы берёте видеокарту не только для игр, но ещё и для работы в интернет, или офисных приложениях, вам надо особенно пристально присмотреться к размытию текста видеокартой.

Все три видеокарты подсоединялись к одному монитору LG Flatron 795FT+. Во всех трёх случаях устанавливалось разрешение 1024x768x32@100 и запускалось любое приложение, где можно было бы посмотреть на чёрный текст на белом фоне. Качество определялось визуально. Как и ожидалось нами, самую худшую картинку предоставил нам Xtreme3 на базе GeForce256. Здесь размытие текста было видно просто очень хорошо не только при высокой контрастности (чёрное на белом), но и при отображении серого текста на чёрном, да и просто на большинстве тонких линий. На этой видеокарте лучше работать в разрешении не выше 800x600 на 15" мониторе.

Xtreme3 GTS показал чуть лучшие результаты. Размытие текста присутствовало, но было видно только при большой контрастности - чёрном тексте на белом фоне. Размытие можно стерпеть, так как оно раздражает не так сильно, как у Xtreme3. В принципе, на Xtreme3 GTS вполне можно работать в офисных приложениях и интернет.

Вот чего мы не ожидали от Xtreme3 MX, так это такого высокого качества картинки. Действительно, давно нам не приходилось видеть дешёвую видеокарту, которая по качеству 2D может поспорить с ATi, Matrox и Asus. Возможно, это было потому, что на Xtreme3 MX установлен однокаскадный L-C фильтр на VGA выходе, а не двухкаскадный, как на остальных платах (читайте статью на эту тему). Какое бы разрешение ни устанавливалось, Xtreme3 MX давал чёткую картинку как при большой контрастности, так и при малой. Вполне вероятно, что виной этому именно нестандартный дизайн печатной платы. Но в этом тесте Xtreme3 MX выигрывает и у GeForce256 и у GeForce2 GTS.

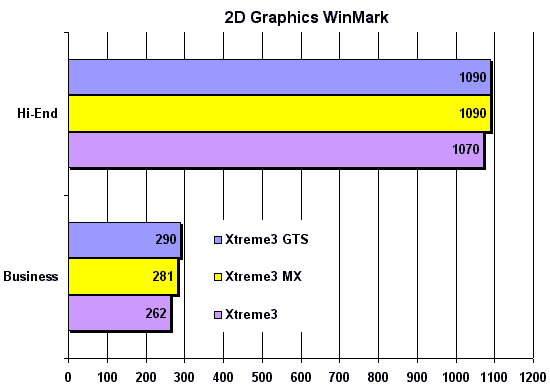

Что же касается скорости работы 2D, то тут мы использовали программу WinBench 99. Тесты проводились в разрешении 1024x768x32 и результаты можно видеть на диаграмме.

Как можно было догадаться, Xtreme3 GTS, имея самую быструю память, превосходит остальные видеокарты в скорости 2D. Приятно, что Xtreme3 MX недалеко отстаёт от лидера.

OpenGL

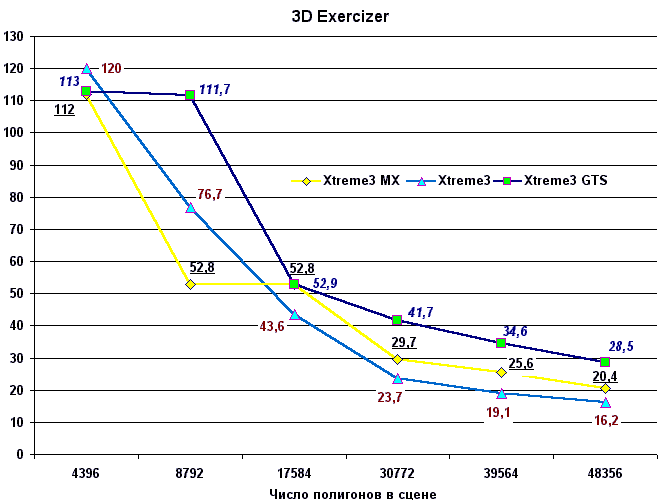

Разобравшись с двухмерной графикой, перейдём к привычным трём измерениям. И как обычно, прежде чем нагружать видеокарты с разными чипсетами играми, посмотрим, что же могут эти самые чипы на примере обработки сложных сцен. К привычному тесту 3DExercizer, не использующему никакой T&L оптимизации, мы добавим новый для нас тест TreeMark. Его использование имеет смысл, так как этот тест разрабатывался компанией nVidia, он оптимизирован для GeForceX, а тут мы как раз и имеем дело с GeForce-ми разных мастей. Оба теста запускались в разрешении 1024x768x32, видеокарты работали в номинальных частотах.

Очень интересно, что в самых простых OpenGL сценах Xtreme3 на базе GeForce256 обгоняет даже Xtreme3 GTS на GeForce2 GTS. Что же это получается? Неужели Yuan каким-то образом смогли выжать из GeForce256 больше, чем возможно? И опять мы встречаемся с абсолютным равнодушием GeForce2 MX к набросу нагрузки с 8792 до 17584 полигонов. Даже GeForce2 GTS в этом промежутке уходит в крутое пике. И уже начиная с 17584 полигонов, зависимость приобретает привычный характер. Здесь уже центральный процессор имеет большее значение, чем видеочип. Но здесь всё ещё сохраняется нормальная картина: GeForce2 GTS, за ним - MX, а за ним GeForce256.

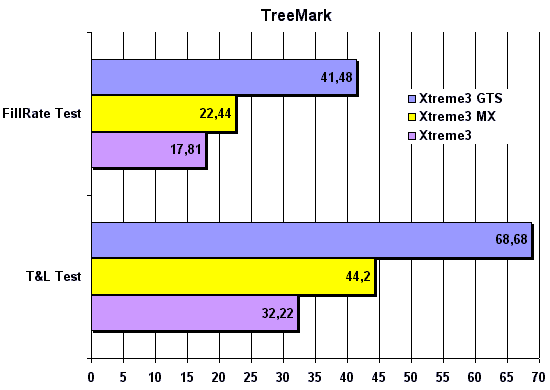

Теперь посмотрим на тесты TreeMark. Здесь для всех трёх карт использовалась одна и та же сцена с одним деревом. Тест запускался на проверку скорости обработки полигонов ( - tltest) и максимальной скорости рендеринга ( -filltest).

Где используется T&L, там нет никаких сюрпризов. Чем мощнее ядро и быстрее память, тем выше результаты.

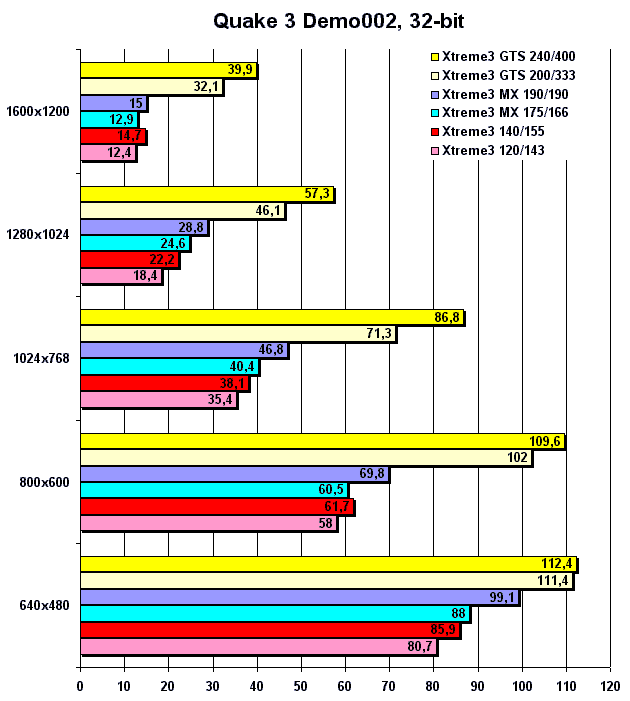

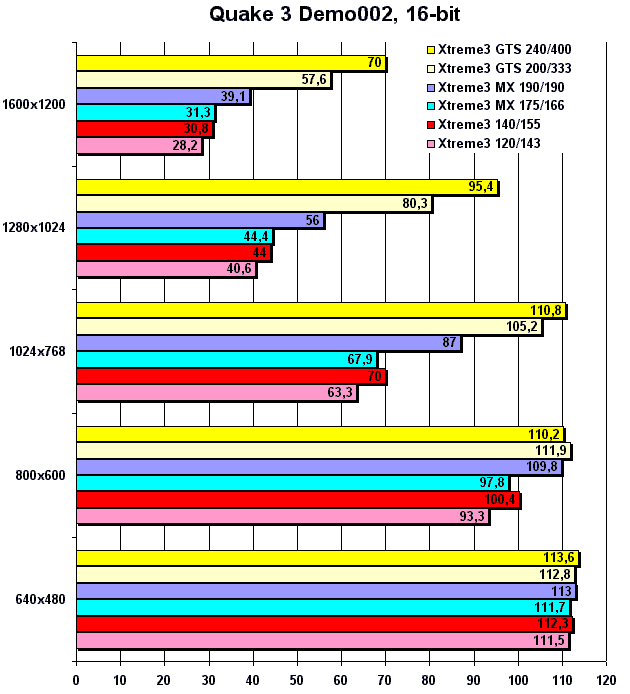

Разобравшись с результатами синтетических тестов, кинем все три карты в игровое пространство, заставив их работать в Quake III Arena. Так как мы имеем дело с современными видеокартами, установим в Quake III Arena все настройки на максимум, отключим компрессию текстур и будем использовать трилинейную фильтрацию. Здесь в каждом режиме каждая видеокарта работала в номинальном и разогнанном режимах.

Для нас так и осталось загадкой, почему в разрешении 800x600 неразогнанная видеокарта Xtreme3 GTS проигрывала разогнанной.

Как видно из диаграмм, Xtreme3 позволит вам играть в Quake III Arena даже в разрешении 1024x768x32, Xtreme3 MX расширит эту возможность разрешением 1280x1024x32, а Xtreme3 GTS с гордостью возьмёт планку в 1600x1200. Преимущества DDR памяти, к тому же хорошо гонящейся, неоспоримы. Также непонятно, почему в разрешении 1600x1200x32 разогнанная GeForce256 выигрывает у номинальной GeForce2 MX, ведь частоты последней всё равно выше?

Direct3D

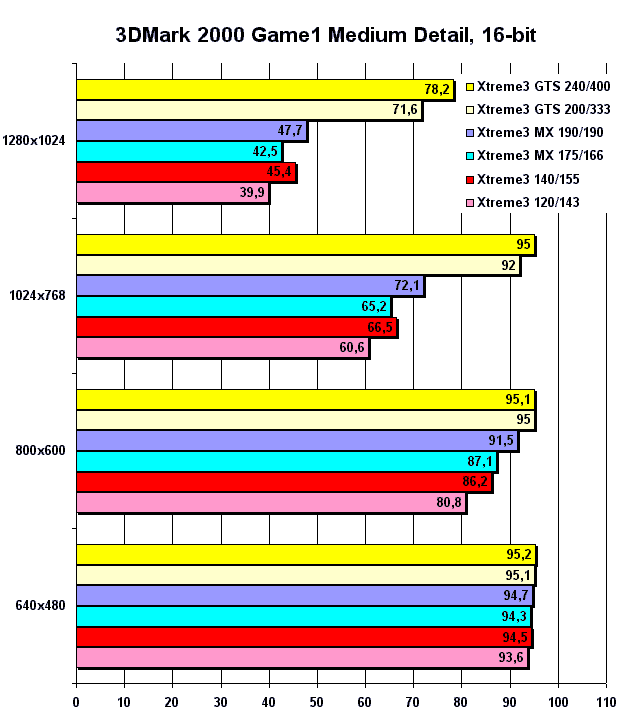

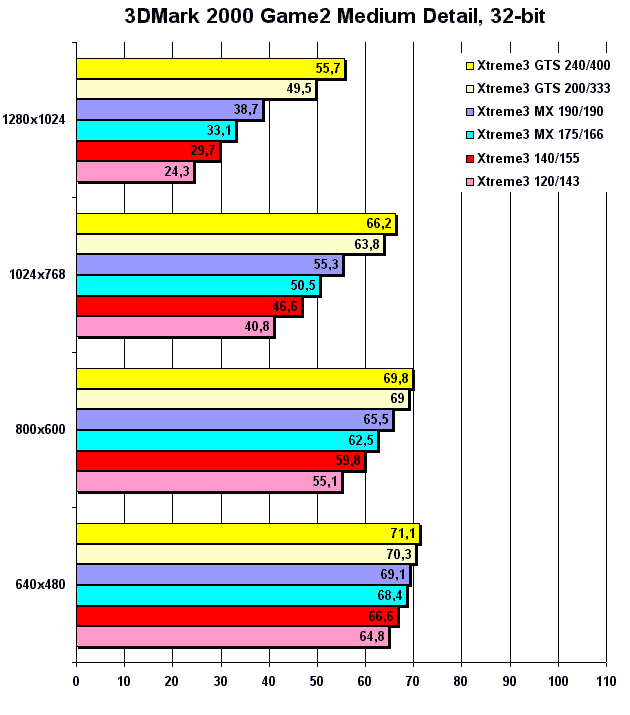

Всё дальше в прошлое уходят DirectX5 и DirectX6 игры. Поэтому и подключать к делу Final Reality и 3DMark 99 имеет смысл только когда сравниваются видеокарты с разными чипсетами. Скоро 3DMark2001 сметёт в прошлое наш сегодняшний официальный тест - 3DMark2000, в котором мы по-прежнему используем только два теста - Game 1 и Game 2 при средней детализации.

И опять та же ситуация: Xtreme3 140/155 обгоняет Xtreme3 MX 175/166 в разрешениях 1024x768x16 и 1280x1024x16.

В разрешении 640x480 Xtreme3 GTS, как и прежде, скована возможностями CPU, поэтому скорость здесь та же, что и в 16-битном цвете. А вот остальные видеокарты уже выказывают свою слабину.

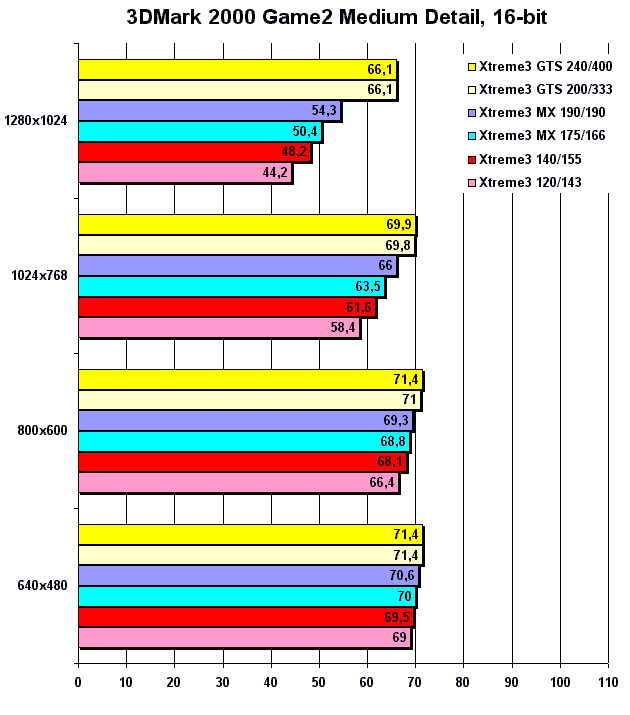

На протяжении всего теста GeForce2 GTS показывает одинаковые результаты: в этой сцене процессор не даёт набрать видеокарте максимальную мощь, чего нельзя сказать об Xtreme3 и Xtreme3 MX.

Ну а тут всё на своих местах. Ровно так, как и должно быть.

Просмотрев все тесты, самое время подвести итоги столь долгого труда.

Выводы

Итак, перед нами снова три видеокарты. В прайс-листах они значатся как безымянные. И я знаю, что когда мы вернём две видеокарты обратно в магазин по монейбэку, они растворятся в глубоком российском рынке. Возможно, мы никогда больше не сталкнёмся с продукцией Yuan, а возможно, какая-нибудь реселлерская контора начнёт возить именно эти видеокарты в ущерб PowerColor, Sparkle и другим неизвестным производителям. Прежде чем расстаться с видеокартами, подытожим нелёгкую работу.

Xtreme3

Самая неудачная видеокарта из всей серии. На момент написания обзора имеет цену в районе 55-60 долларов. Покупать её я не рекомендую вообще. Ну разве в том случае, когда денег у вас хватает только на неё и больше ни на что, да и в магазине осталась только эта карта. Потому что изначально низкие частоты, практическая неразгоняемость и плохое качество 2D не могут окупиться очень низкой ценой платы. Уж лучше, если есть возможность, купить себе Xtreme3 MX. Хотя, с другой стороны, если у вас на столе старенький 14-15" монитор и вам просто жаль денег на видеокарту, можете купить себе Xtreme3. Всё же дешевле видеокарту на GeForce256 вы вряд ли найдёте.

Xtreme3 MX

Конёк этой видеокарты - отличное качество выводимой 2D картинки. И поэтому Xtreme3 MX подойдёт для любителей работать с софтом, интернетом и теми приложениями, где часто встречаются тонкие линии. Если между кулером и чипом внести слой термопасты, разгон ядра может стать более результативным. Ну а невысокая разгоняемость памяти опять же компенсируется низкой ценой. Видеокарта Xtreme3 MX стоит немного дороже Xtreme3. Так что её смело можно ставить в компьютер с 17-19" монитором и запускать AutoCAD и MSWord. Хорошее качество и скорость в 2D, а если захочется поиграть, то вам доступны разрешения до 1280x1024x32.

Xtreme3 GTS

Отличная видеокарта для тех, кто спит и видит, во что бы ещё поиграть. Просто невероятные возможности по разгону, а следовательно, и высокая скорость. Немного подкачало качество 2D, но для игр это не так важно. Эта видеокарта стоит в районе 150-160 долларов, имея на борту 64 мегабайта DDR SDRAM памяти. Жаль, что теперь вряд ли удастся найти такую карту с ТВ-выходом, но кто знает... Я смело рекомендую эту видеокарту всем тем, кто готов стерпеть не идеальное качество 2D ради высокой скорости 3D по низкой цене.

Если вы пришли в магазин за дешёвой видеокартой, попросите показать продавца все платы, имеющиеся на складе. Возможно, среди них вы обнаружите карты производства Yuan High Technologies, а там уж смотрите на цену и думайте, брать их, или нет.

Михаил Дегтярёв (aka LIKE OFF)
22/02.2001
