Семейство видеокарт Yuan (на чипах GeForceX)
Xtreme3
Начнём с малого, начнём с самого начала. Самая младшая плата во всей серии - Xtreme3. Плата поставляется в небольшой коробочке и имеет в комплекте только диск с драйверами. Вот так выглядит коробка от Xtreme3.
Открыв коробку, достаём саму плату. И первым делом хочется отметить, что эта плата не похожа на многие другие GeForce256 видеокарты хотя бы дизайном.

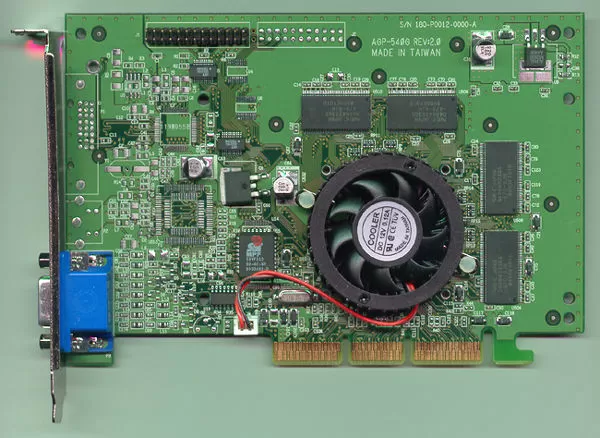

Довольно большая печатная плата зелёного цвета. Xtreme3 имеет AGP4x конструктив, как и большинство GeForce плат. Но отличия начинаются с памяти. Прежде всего, мы видим, что 32 мегабайта памяти представлены 4 микросхемами SDRAM производства NEC. Память имеет скорость доступа 5 нс. Раньше, когда видеокарты на GeForce256 стоили очень дорого, производители не использовали SDRAM, потому что это было невыгодно. На видеокарту можно было повесить более быстрый SGRAM и получить прирост скорости, не изменяя цены на плату. Сейчас ситуация изменилась и GeForce256 принадлежит к категории недорогих плат, тем более - плата Xtreme3. Когда речь заходит о цене, можно использовать и SDRAM для удешевления конструкции.
Как и на многих современных видеокартах, на Xtreme3 установлен круглый кулер. Скажу сразу, что между кулером и чипом GeForce256 нет никакого теплового интерфейса. Слева от чипа располагается BIOS видеокарты. Здесь же можно видеть дорожки для нераспаянных микросхем ТВ-выхода и выхода на LCD монитор.

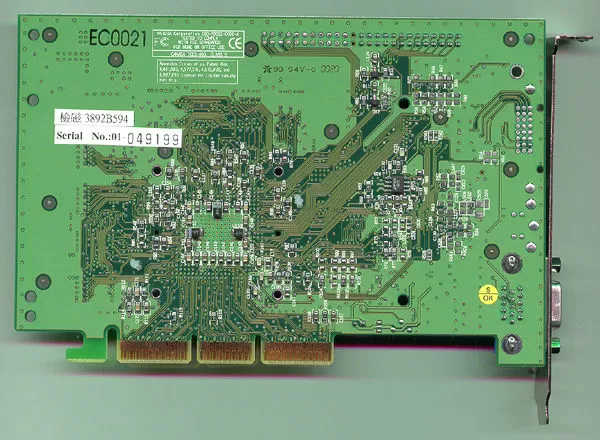

С задней стороны Xtreme3 не имеет ничего интересного, кроме множества конденсаторов и сопротивлений, отвечающих за работоспособность видеокарты. Кстати, вот эти две наклеечки сзади платы показывают, что производитель видеокарты - Yuan.
Ещё раз удивимся, сняв кулер с видеочипа. Но сначала вспомним, как выглядит чип GeForce256.
Вот это и есть обычный чип GeForce256. Такой, какой устанавливается на всех видеокартах. Обычная BGA упаковка, обычные надписи nVidia и номер. А теперь посмотрим на чип, стоящий на Xtreme3.

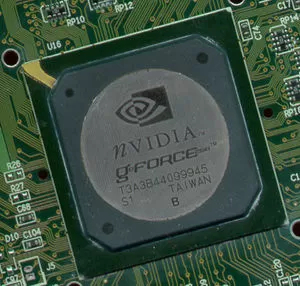

Уже совсем другой внешний вид. И буква "B" прямо под маркировкой. Чипы такого вида зачастую устанавливаются на референсных платах - то есть на тех платах, которые производитель чипа (в данном случае nVidia) отсылает производителям видеокарт. На сегодняшний день nVidia сконцентрировалась на выпуске GeForce2 и разработке новых видеочипов. GeForce256 уже не выпускается. Поэтому кто знает, где Yuan достала такие образцы.
Вот, наверное, и всё, что можно сказать про эту видеокарту и про её внешний вид. Странности, присущие нонеймным производителям присутствуют здесь в полном объёме. Но самое интересное ещё впереди.
Разгон
По умолчанию видеокарта работает на частоте 120/143 МГц. Да-да, именно 120/143. Конечно, ядро, работающее на 120 МГц нас не удивляет - это стандарт всех GeForce256-карт. Но почему же 5 нс видеопамять работает на частоте 143 МГц, присущей 7 нс памяти? При такой частоте видеопамяти Xtreme3 должна быть одной из самых медленных GeForce256 видеокарт.
Для разгона мы использовали утилиту GeForce Tweaking Util. Мы поднимали отдельно частоты видеопамяти и ядра и проверяли систему на стабильность. После этого устанавливали максимально достигнутые частоты ядра и памяти и запускали 3DMark 2000 в демонстрационном режиме на час.
Начнём с ядра. Как я уже говорил, между ядром и кулером нет слоя термопасты, поэтому здесь реально потерять 5-10 МГц из-за охлаждения. Ядро разогналось до 145 МГц. Но при этой частоте в 3D приложениях появлялись артефакты изображения, глюки и наблюдалась нестабильность работы. Поэтому максимальной безопасной частотой работы мы будем считать 140 МГц. Здесь видеокарта могла работать часами, не вызывая артефактов изображения и не зависая.
Очень большие надежды мы возлагали на память. Планировалось выжать хотя бы 180 МГц. Но видно, не судьба. Потому что память гналась вообще ужасно. На 166 МГц видеокарта взвисала. На 160 МГц работала нестабильно с артефактами и глюками. Нормальной работы удалось добиться только на 155 МГц видеопамяти.
Плохую разгоняемость ядра можно объяснить двумя причинами: отсутствием термопасты между радиатором и чипом и старой упаковкой самого чипа GeForce256. А вот что делать с памятью - неизвестно. Почему видеопамять гонится так плохо знают только те, кто проектировал эту видеокарту. Ведь в реальных приложениях разогнанная Xtreme3 будет уступать даже неразогнанным видеокартам от именитых производителей.
Искренне надеемся, что Xtreme3 MX будет вести себя лучше.
