SOYO SY-K7ADA

Мы уже рассматривали DDR/SDR материнскую плату от ECS на первом DDR чипе - ALi MAGiK 1, плату K7AMA. Это было Low-End решение, а сегодня мы посмотрим на более серьёзную разработку в той же области - материнскую плату K7ADA от SOYO. И если продукцию ECS можно рассматривать как Low-End, то SOYO делает уже материнские платы среднего уровня, которые уже кое-что умеют.

Комплект поставки

Комплект поставки

  • Материнская плата K7ADA

  • Шлейф IDE ATA-100

  • Шлейф FDD

  • Инструкция на английском языке

  • Компакт-диск с драйверами и утилитами

  • Компакт-диск с утилитами Norton

  • Пакетик с термопастой

Характеристики

Южный мостСистема

  • Платформа: Socket A

  • Процессоры: Duron, Thunderbird с частотой FSB 100 и 133 МГц

  • Печатная плата формата ATX 304x190 мм

Чипы

  • Северный мост Ali Magic 1645

    • Поддержка AGP 4x

  • Южный мост ALi Magic 1535D Chipset

    • Встроенный аппаратный мониторинг

  • SigmaTel STAC9700T AC'97 аудио кодек

Слоты расширения

  • 1 AGP 1x/2x/4x

  • 5 PCI 32-bit

BIOS

  • AWARD BIOS с 2Mb Flash EEPROM

  • Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

  • Поддержка ACPI 1.0

  • Поддержка Suspend to RAM

  • SOYO Combo Setup

Системная память

  • Три 184-контактных слота DIMM для DDR SDRAM модулей PC1600/PC2100

  • Поддержка 100/133 МГц шины памяти

  • Асинхронная работа шин процессора и памяти

  • Максимальный объём устанавливаемой памяти - 3 Гб

Порты ввода/вывода

  • Два порта для IDE устройств

  • Один порт для FDD

  • Коннекторы PS/2 для клавиатуры и мыши

  • Два USB порта

  • Один EPP/ECP параллельный порт

  • Два COM порта

  • Аудио порт (линейный вход, линейный выход, микрофонный вход, аналоговый вход с CD-ROM и игровой порт)

  • Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

  • Дополнительные контакты на плате:

    • IrDA

    • Wake On LAN (WOL)

    • Два MOLEX коннектора для системного и процессорного вентиляторов

    • Два райзера для дополнительных четырёх USB портов

Вполне обычные характеристики для материнской платы. Как и все платы SOYO, K7ADA имеет возможность настраивать работу процессора из BIOS через SOYO Combo Setup. Поддержка шести USB портов реализуется главным образом за счёт двух райзеров на плате, к которым подключаются панельки с USB портами. Тип поддерживаемой памяти - только DDR SDRAM с частотой 200/266 МГц. Максимальный объём памяти - 3Гб, что довольно много. В коробке с материнской платой идёт пакетик с термопастой, чем SOYO заслуживает расположение оверклокеров. Раньше, на плате K7VTA на процессорном гнезде была ещё наклейка, предупреждающая о перегреве, но сейчас её уже нет. Да и по возможностям оверклокинга K7ADA ушла от предшественников не в нужном направлении. Южный мост ALi M1535D+ имеет возможность аппаратного мониторинга, за счёт чего и следит за тремя Molex коннекторами платы. В спецификации указано, что их два, но об этом читайте дальше.


Беря плату в руки

В общем, материнская плата K7ADA очень простая. Ничего лишнего на ней мы не увидим. В ширину она чуть меньше других, что скажется на удобстве инсталляции.

SOYO K7ADA - кликните для увеличения

Перед нами ATX материнская плата. Процессорное гнездо располагается в самой верхней её части, горизонтально, рычажком вниз. По краям гнезда имеются четыре отверстия для установки специальных кулеров типа Zalman CNPS5000. Элементы питания вокруг гнезда расположены таким образом, что установка крупных кулеров типа Dragon Orb не вызывает затруднений.

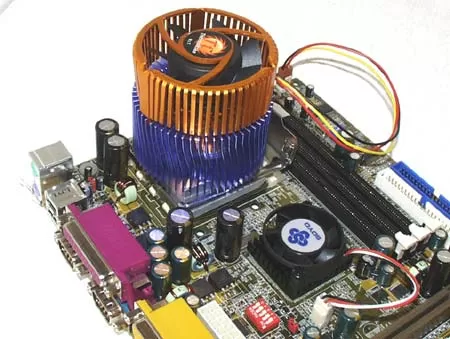

Dragon Orb на плате

Но затруднения возникают, если вы попытаетесь установить в первый DIMM слот модуль памяти. Дело в  том, что первый DIMM слот располагается ближе всего к процессору, и инсталляция в него модулей DDR SDRAM обязательна. За счёт того, что материнская плата чуть уже, чем другие, слоты памяти расположены у неё ближе к гнезду процессора. И при установке на плату кулеров, у которых стальная скоба крепления сильно выступает за гнездо (например, Dragon Orb 3, Mini Copper Orb, или других подобных кулеров) инсталляция в первый слот модуля DDR SDRAM становится затруднительной, усложняя ситуацию тем, что на модулях такой памяти зачастую устанавливаются распределители тепла.

Ниже процессора расположен северный мост. На нём установлен полноценный кулер для чипсетов с эмблемой SOYO. С одной стороны вентилятор как бы срезан. Не уверен, что это лучше влияет на охлаждение, но смотрится стильно.

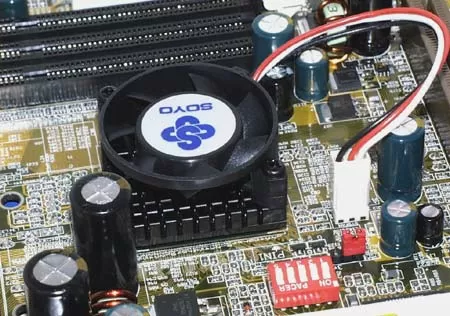

Кулер на плате

Всего на плате установлено три Molex коннектора. Но один из них уже занят вентилятором на северном мосту. Поэтому свободными остаются лишь два - один для процессора и один для системного вентилятора. Если их не хватает (например, вы собираетесь использовать Super Orb с двумя вентиляторами), то можно отключить вентилятор северного моста. Я не думаю, что это как-то скажется на стабильности, потому что тесты показывают, что он итак не очень сильно греется.

Слева от северного моста установлены переключатели напряжения процессора - VJ1. Комбинациями переключателей выставляется напряжение от 1.1 В до 1.85 В с шагом 0.025 В.

Всего на материнской плате установлено три комплекта перемычек. Вторые - VJ1 размещаются справа от DIMM слотов.

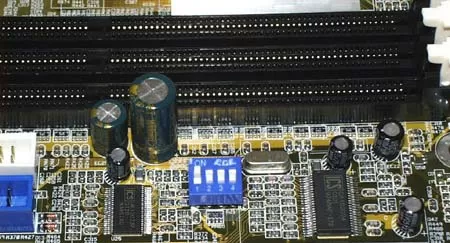

Перемычки частоты

Они устанавливают частоту работы системной шины и шины памяти - на 100 и133 МГц. В руководстве пользователя написано, что материнская плата может поддерживать только два модуля PC2100 памяти, устанавливаемых в первый и второй слоты. То есть, максимальный объём - 3 Гб, поддерживающийся материнской платой, набрать PC2100 модулями на сегодня невозможно. Перемычками VJ1 устанавливается синхронное значение шин процессора и памяти. Для асинхронной их работы надо использовать SOYO Combo Setup из BIOS.

Последний переключатель - RJ1 установлен между батарейкой и микросхемой BIOS.

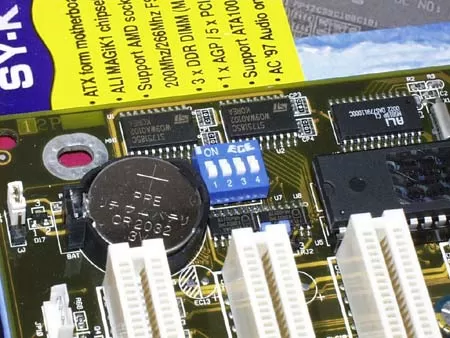

Перемычка множителя

Он устанавливает множитель процессора. Множитель может быть выставлен от 5x до 12.5x с шагом 0.5x. Использование этого переключателя определяется положением рядом стоящего джампера - автоматическое определение множителя, или ручное. Установки BIOS очищаются одним джампером, рядом с которым распаян WOL коннектор.

Контакты для IDE шлейфов расположены весьма удачно - они ничему не мешают на плате. А вот FDD шлейф может создать препятствия для установки в верхние два PCI слота плат большого размера. Благо, здесь присутствуют ещё три PCI слота, ничем не загороженных.

Наверное, это всё, что можно сказать про конструкцию материнской платы. Особых недостатков, как и достоинств здесь не видно. Всё очень просто. Главное - будьте внимательны при установке кулера от Thermaltake на процессор - не зацепите модуль памяти.


Установка

Тестовая система

Процессор

AMD Athlon 1133

Материнские платы

SOYO K7ADA

ECS K7AMA

Soltek SL75DRV

Память

256 Мб DDR PC2100 CL 2.5

Видеокарта

PowerGene MX400 DDR

Жёсткий диск

Quantum 20Gb AS+ 7200 RPM

ОС

Windows 98SE

На диске SOYO записаны драйвера от ALi, включающие драйвера для IDE, AGP и хардварный монитор. Также на диске есть несколько утилит SOYO, например, для разгона процессора из Windows, но на этой плате они оказались бесполезны.

Но сначала, пара слов про установку. После подключения материнской платы к блоку питания, установке памяти, процессора и видеокарты, нажимаем кнопку выключателя на корпусе и... ничего не происходит. Нажимаем ещё и ещё раз - результат тот же самый. При подключении шнура питания к блоку питания корпуса пропеллеры вентиляторов дёргаются, а на клавиатуре чуть видно горят светодиоды. Значит не всё так страшно, как казалось. Первая мысль - не работает контакт выключателя на материнской плате. Но в это верится с трудом. Тогда остаётся лишь одно - попробовать другой блок питания. К счастью, у нас были другие БП и установив один из них, материнская плата завелась, как говорится, с полуоборота. Проверив все настройки BIOS, выключаем компьютер и подключаем прежний блок питания - материнская плата молчит. Вывод ясен - плата работает не со всеми блоками питания. К слову сказать, наш привычный блок питания был довольно старый. И хотя он поддерживал необходимые токи в отключенном состоянии для обеспечения старта с клавиатуры, или мышки, всё же чем-то не понравился плате SOYO. Второй БП был совсем новый, на нём-то материнская плата и отработала все тестовые процедуры.

BIOS

Ко всему хорошему быстро привыкаешь. В обзоре SOYO K7VTA мы оценили возможность материнской платы показывать температуру процессора при перезагрузке. Это очень полезное свойство, которое пригодится, если компьютер ни с того ни с сего повис. Мы также ожидали этого и от K7ADA, но здесь плата нас разочаровала. Кроме того, вентилятор процессорного кулера всё время был подключен к PCPlug коннектору, из-за чего материнская плата не могла знать работает он, или нет. K7VTA однозначно реагировала на это, отключая питание, чтобы не повредить процессор (хотя и эту функцию можно было отключить). Здесь же плате ровным счётом всё равно, что там с вентилятором.

Soyo Combo Setup - это управление разгоном из BIOS. Правда, теперь здесь нельзя из BIOS устанавливать напряжение процессора.

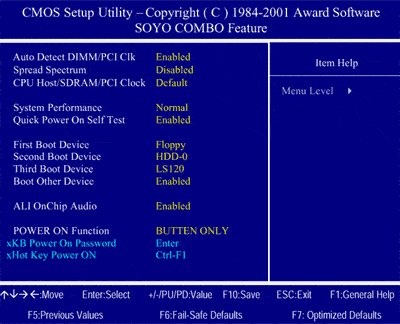

SOYO Combo Setup

Что осталось - это изменение частоты шины процессора. Здесь на выбор предлагается одна из следующих частот:

  • 100

  • 101

  • 102

  • 103

  • 105

  • 107

  • 110

  • 133

  • 136

  • 137

  • 140

  • 143

  • 146

13 частот - не очень много, но для начала хватит, хотя предел в 146 МГц не кажется мне высоким. Всё же, это лучше, чем ничего.

Из нового в Combo Setup - включение компьютера с клавиатуры (что этот пункт здесь делает, когда ему самое место в PowerManagement?) и выбор производительности системы - Normal и Maximum.

Из остальных функций BIOS - полный джентльменский набор, включая выбор RAS/CAS задержек памяти, скорости памяти - Normal, Ultra, Ultra 2 и всё в таком духе.

Тестирование

Для сравнения мы протестировали материнские платы ECS K7AMA на том же чипе ALi MAGiK 1 и Soltek SL75DRV на VIA KT-266. Надо сказать, что Soltek SL75DRV - это быстрая плата, а ECS K7AMA - дешёвая материнская плата. Ожидается, что SOYO K7ADA покажет средние результаты.

Начнём с SiSoft Sandra 2001TE Standart.

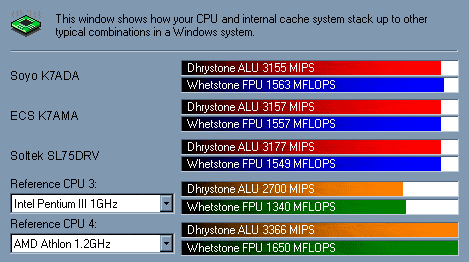

Скорость процессора

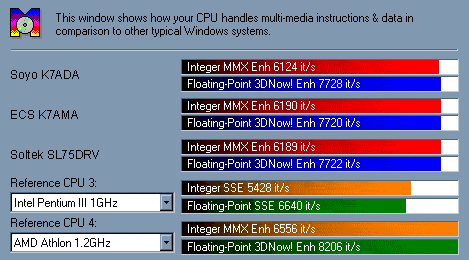

Скорость процессора (мультимедиа)

Небольшое превосходство K7ADA над конкурентами в операциях с плавающей точкой, но столь же малое отставание в целочисленных. По этому тесту можно сказать, что ALi MAGiK не уступает VIA KT-266.

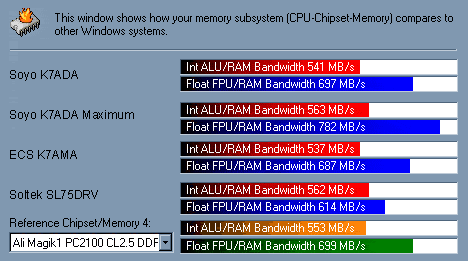

Скорость памяти

Это - единственный тест, где включение Maximum Performance в SOYO Combo Setup даёт какой-то прирост. Да если быть точным, то прирост не какой-то, а почти 100 Мб/с. По этому параметру K7ADA очень эффективно может спорить с SL75DRV, правда если у последней выключена возможность хранения четырёх страниц в памяти.

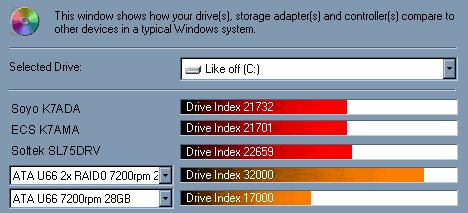

Скорость винчестера

Здесь K7ADA показывает стандартные результаты работы с винчестером для чипсетов ALi MAGiK 1. Чуть ниже, чем у VIA, но на должном уровне.

По тестам Sandra2001 всё ясно:  SOYO K7ADA показывает сравнимые с конкурентами скорости, опережая K7AMA и немного не дотягивая до SL75DRV. При включении максимальной скорости плата сильно прибавляет в работе с памятью, оставляя позади конкурентов. Правда, SL75DRV тоже имеет один такой козырь в запасе, но использовать его не в состоянии.

Перейдём к более точным тестам - WinBench 99.

Начнём с тестов процессора

Тестирование процессора Winbench99
Тест / Плата ECS K7AMA SOYO K7ADA Soltek SL75DRV
CPUmark 99 103 103 106
FPU WinMark 6190 6160 6180

WinBench 99 полностью подтверждает результаты Sandra 2001te.

Тестирование скорости жёсткого диска, Winbench 99

Тест / Плата  K7AMA K7ADA SL75DRV
Disk Access Time (Milliseconds) 10.8 10.7 10.6
Disk CPU Utilization (Percent Used) 3.35 3.78 0.804
Disk Transfer Rate:Beginning 35700 35900 36100
Disk Transfer Rate:End 32000 32500 32500
High-End Disk WinMark 99 19400 17400 19300
Business Disk WinMark 99 6220 7580 6340

Однозначно сказать что-то трудно. В некоторых тестах K7ADA вырывается вперёд, в других - остаётся позади. В целом - средняя производительность.

Последний тест покажет нам производительность в реальном приложении - 3DMark2001 Pro. Тест проводился в разрешении 1024x768x32 с включённой компрессией текстур.

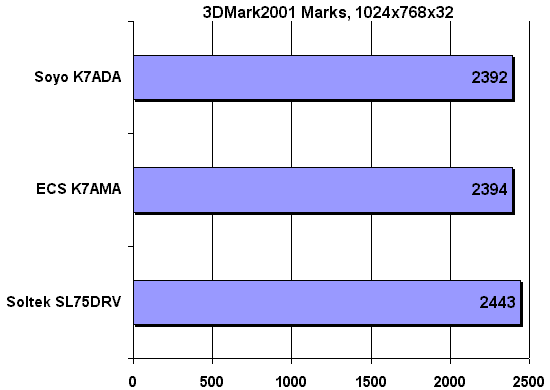

3DMark2001 Pro

Здесь материнская плата идёт вровень с K7AMA от EliteGroup, уступая два процента SL75DRV.

Просмотрев результаты всех тестов, можно сделать определённые выводы относительно K7ADA.


Выводы

SOYO K7ADA - плата среднего уровня. Имея некоторый опыт работы с материнскими платами производства этой компании, честно говоря, мы ожидали чуть большего, хотя бы от BIOS. Но не смотря на это, нельзя сказать, что плата не оправдала наших ожиданий. В достоинства K7ADA мы запишем:

  • КоробкаИзменение напряжения процессора

  • Изменение частоты частоты FSB

  • Изменение частоты частоты FSB из BIOS

  • Асинхронный режим работы шин процессора и памяти

  • Высокая скорость работы с памятью

  • Пять PCI слотов и никаких AMR/CNR.

  • Невысокую цену

  • Шесть USB портов

Скорость материнской платы в тестах стандартна. От чипа ALi MAGiK 1 ждать большего бессмысленно. Кое-где материнская плата даже обгоняет Soltek SL75DRV. На плате нет ненужных сегодня AMR/CNR слотов, да и вообще нет ничего лишнего. Cтабильность работы платы мы тоже не станем включать в достоинства, потому что это - достоинство материнских плат низкого класса, которые через одну глючат, а K7ADA - плата среднего уровня, и она уже должна быть стабильной. Но недостатки мы всё же нашли и не собираемся скрывать их:

  • Слишком близкое расположение слота процессора и первого слота DIMM памяти

  • Возможность установки только двух PC2100 модулей (Не проверялось!)

  • Проблема работы на некоторых блоках питания

То, что у этой материнской платы BIOS имеет меньше возможностей по сравнению с другими платами SOYO, нельзя рассматривать, как недостаток. У многих других материнских плат вообще нет функций разгона, а о такой защиты от перегрева, как у SOYO K7VTA не было даже у Abit KT7. Хотя, конечно, немного обидно. Эта плата поддерживает только DDR память, но даже по сравнению с ECS K7AMA назвать это недостатком не получается, ведь ALi MAGiK 1 - это DDR чипсет, рассчитанный на новую память. Кроме того, опять же - плата делалась для тех, кто уже может по деньгам выбирать себе покупку, а значит нацеливается на DDR. А вот что надо запомнить, так это проблему, возникшую с нашим блоком питания. Я думал, что это относится только к нашему образцу материнской платы, однако служба технической поддержки SOYO заверила меня, что K7ADA может не работать на некоторых старых блоках питания. Что ж, у нас оказался именно такой.

Михаил Дегтярёв (aka LIKE OFF)
26/08.2001
