SOYO FIRE DRAGON

Коробка из флагаВсе мы знаем, какие события потрясли США 11 сентября 2001 года. Ужасный теракт, унёсший жизни тысяч мирных людей. Кто-то скорбил по этому поводу, кто-то радовался, кому-то было всё равно, а нашлись и те, кто решил на этом сделать немного денег. Приступ патриотизма, постигший американцев, заставил их раскупить все национальные флаги, на вебсайтах висели патриотические баннеры, а дети бегали по улицам в масках Бен-Ладена и пугали народ. Казалось бы, какое отношение имеют эти события к нашему обзору материнской платы от SOYO? Да самое прямое, потому что SOYO, тайваньская компания, выпустила материнскую плату P4I Fire DRAGON, посвящённую именно этим событиям. Как можно посвящать компьютерное железо жертвам терактов, я и сам не понимал, покуда не увидел эту плату. Теперь понимаю. И надеюсь, что и вы поймёте, как просто делать деньги на чужом горе. Скажу сразу - я не осуждаю SOYO, наоборот - компания обещала, что часть средств от продажи этих материнских плат пойдёт в фонд пострадавших от терактов, в общем, не о нравственности мы тут собрались рассуждать. Перед нами материнская плата SOYO FIRE DRAGON на системном чипе i845D под процессор Intel Pentium 4.

Как и все платы серии DRAGON, наш экземпляр продолжает лучшие традиции SOYO. Но начнём по порядку. Перед нами красивая коробка, сделанная в виде сумочки с ручкой, на которой изображён американский флаг и лозунг, гремевший в США после терактов - "United We Stand" (вместе мы выстоим). Небольшая надпись в правом нижнем углу гласит "Limited Edition" - почти что коллекционный экземпляр. Вообще, коробка сделана выше всяких похвал, и если это не шелкография, то стоит вам провести по ней пальцем, как вы почувствуете всю любовь китайцев к американской нации, потому что коробка сделана на совесть. Внутри кроме самой материнской платы вы также найдёте коробочку EBOX, специально разработанную для FIRE DRAGON, мы вернёмся к ней позже. Три шлейфа IDE ATA-100/133, один шлейф для дисковода, панельку со звуковыми входами-выходами, шнуры, два компакт-диска и толстенькое руководство пользователя.

Немного отвлечёмся и проясним ситуацию с драконами SOYO. Эта компания сейчас выпускает материнские платы по двум направлениям - обычные материнские платы, дешёвые и простые, и платы серии DRAGON, которые обязательно имеют поддержку DDR, RAID, шести- или четырёхканальный звук и расширенные возможности для разгона. Под маркой DRAGON выпускаются материнские платы как под Pentium 4, так и под Athlon XP, одну из которых (SOYO DRAGON Plus) мы уже тестировали. Но посмотрим же, что нам предлагает SOYO под маркой огненного дракона?

Комплект поставки

Характеристики

Огненный дракон построен на системном чипе i845D, который поддерживает Pentium 4 с 400-МГц шиной и 256, или 512 килобайтным кэшем второго уровня. Буква "D" в его маркировке означает поддержку DDR.Материнская плата И всё же, подробнее:

Система

  • Платформа: Socket 478

  • Процессоры: Intel Pentium 4 с 256 и 512 Кб L2 кэшем

  • Четырёхслойная печатная плата формата ATX

  • Размеры 305x245 мм

Чипы

  • Северный мост Intel 82845D

    • Поддержка AGP 4x

  • Южный мост Intel VT-82801BA

    • Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

  • RAID контроллер Highpoint HPT372

    • Поддержка RAID уровня 0, 1, 0+1, работа как в режиме RAID контроллера, так и в режиме IDE контроллера

    • Поддержка до четырёх ATA/ATAPI устройств

  • IEEE 1394a чип

    • поддержка двух FireWire портов

  • Сетевой контроллер 10/100 МБит

  • Контроллер ITE 8712F-A с поддержкой картридера и аппаратным мониторингом

  • Звуковой чип CMEDIA CMI8738 с поддержкой 5.1 звука

    • 16-битный полнодуплексный кодек

    • 6-канальный 16-битный ЦАП

    • HRTF-Based 3D Positional Audio

    • Поддерржка стандарта позиционирования C3DX на 6 каналов

    • Поддержка AC-3 в драйверах

    • Совместимость с SoundBlaster 16

    • Поддержка DLS

    • 24-Bit SPDIF In / OUT

Слоты расширения

  • 1 AGP PRO 1x/2x/4x

  • 6 PCI 32-bit

BIOS

  • AWARD BIOS с 2Mb Flash EEPROM

  • Поддержка Plug&Play 1.0 A, DMI

  • Поддержка ACPI 1.0

  • Поддержка Suspend To RAM

  • Поддержка частоты процессорной шины от 100 МГц до 255 МГц

  • SOYO Combo Setup нового поколения

  • Изменение напряжения на CPU, AGP, DDR

  • 4-way CIH Protection

  • Контроль отключения вентиляторов

Системная память

  • Два 184-контактных слота DIMM для DDR SDRAM модулей PC1600/PC2100

  • Поддержка до двух гигабайт памяти

  • Поддержка 100/133 МГц шины памяти

  • Асинхронная работа шин процессора и памяти

Порты ввода/вывода

  • Два порта для IDE устройств, подключаемых к встроенному в южный мост IDE контроллеру

  • Два порта для IDE устройств, подключаемых к RAID контроллеру

  • Один порт для FDD

  • Коннекторы PS/2 для клавиатуры и мыши

  • Два USB порта на панельке платы

  • Два USB порта на панельке EBOX

  • Один EPP/ECP параллельный порт

  • Один FireWire порт на материнской плате

  • Один Fire Wire порт на панельке EBOX

  • Два COM порта

  • RG45 сетевой порт с подсветкой

  • Аудио порт (линейный вход, линейный выход, микрофонный вход и игровой порт)

  • Выход на центральный канал на панельке для звуковой карты

  • Выход на задние колонки на панельке для звуковой карты

  • Оптические вход и выход на панельке для звуковой карты

  • Коаксиальные вход и выход на панельке для звуковой карты

  • Дополнительные контакты на плате:

    • IrDA

    • Wake On LAN (WOL)

    • Аналоговый вход с CD-ROM SONY MPU

    • Пять свободных MOLEX коннекторов для системных и процессорных вентиляторов

    • Один райзера для дополнительных двух USB портов

    • Один райзер для дополнительного FireWire порта

    • Райзер для подключения EBOX

Сказать, что плата умеет многое, значит не сказать ничего. Как и в предыдущих драконах, здесь вам предоставляется всё, что может пожелать обычный пользователь, оверклокер, геймер, или человек, серьёзно работающий с графикой. Просто на плате есть всё. Конечно, как и во многих материнках на i845D, здесь только два слота для DDR памяти и это немного озадачивает, ведь другие научились строить подобные платы с тремя DIMM слотами. Но зато у нас тут ATA-133 RAID контроллер от HighPoint и FireWire порт, тут же пять вентиляторов и всего один джампер на всю плату. Настоящий Hi-End для дома. Это, конечно, не SMP система, но на звание Hi-End-овской штучки уже может претендовать только по заявленным характеристикам. Так много, по-моему, на одну домашнюю материнскую плату ещё не впихивал никто. Давайте посмотрим, как же на ней всё уместилось?


Беря плату в руки

Какого цвета может быть подобная материнская плата? Конечно же только красного. Из-за своих размеров она на сканер не поместилась, а потому большой отсканированной фотографии у нас нет. А значит, будем разбираться по частям.

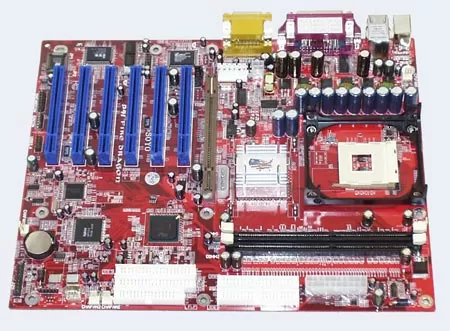

SOYO Fire Dragon

Начнём мы с панельки этой материнской платы. Так как мы имеем дело с настоящим драконом, то на ней кроме привычных нам USB и COM портов также наблюдаем сетевой коннектор. В темноте он подсвечивается, чтобы было видно, куда подсоединять провод.

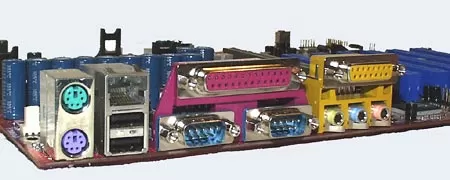

Панель материнской платы

Это нестандартная панель, а потому в комплекте с материнской платой поставляется специальная заглушка заднюю стенку корпуса. Но ради подсветки сетевой розеточки можно и заглушку поставить.

В самом верху материнской платы располагается Socket478 гнездо. На P4I DRAGON вокруг гнезда уже установлено крепление для кулера процессора, однако его легко снять, если у вас есть радиатор, крепящийся через отверстия в печатной плате.

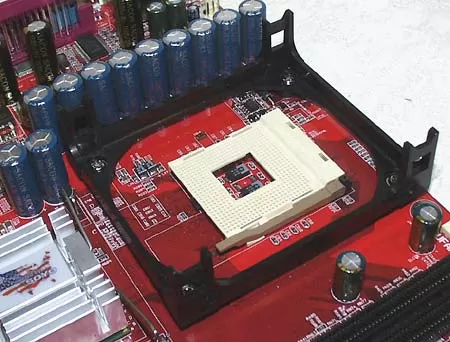

Гнездо процессора

Слева и справа от гнезда установлены две Molex вилки для подключения вентиляторов процессорного кулера. Уж и не знаю, какой частоты должен быть Pentium 4, чтобы на него ставили кулер с двумя вентиляторами, но разъёмы есть и это уже хорошо. Ниже процессорного гнезда располагается северный мост. На нём установлен радиатор SOYO с изображённым американским флагом. Очень патриотично.

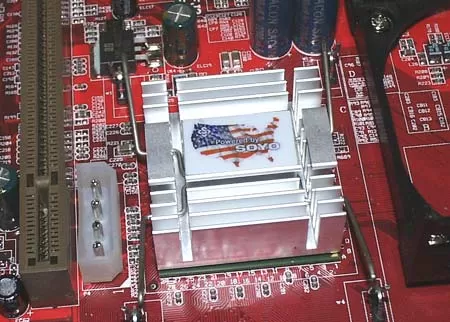

Радиатор на северном мосту

Между радиатором и AGP портом мы видим розетку PC-Plug. Поначалу я думал, что это материнская плата поддерживает таким образом старые ATX блоки питания, не имеющие +12В выхода. Однако, на деле всё оказалось куда проще. так как от неё могут питаться устройства по USB и FireWire, а Fire DRAGON имеет аж четыре USB и два FireWire порта, то тока, поступающего от стандартного ATX разъёма может уже не хватать, вот почему для периферии к материнской плате подводится дополнительное питание через PC-Plug розетку. К слову, таким коннектором обладают и новые материнские платы DRAGON Ultra на чипсете VIA KT-333 под AMD Athlon. Но здесь он расположен не совсем удачно, потому что при установке большой видеокарты с радиаторами на задней стенке, подключить этот разъём было бы сложновато.

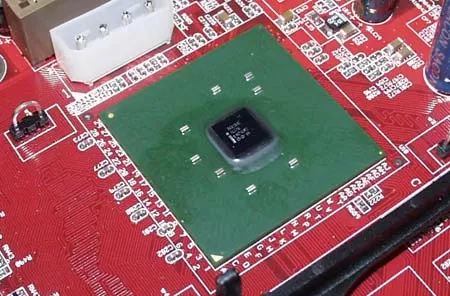

i845D Brookdale

Радиатор очень легко снимается и обнаруживает нашему взору северный мост i845D Brookdale. Маркировка на чипе такая мелкая, что рассмотреть её можно только в лупу.

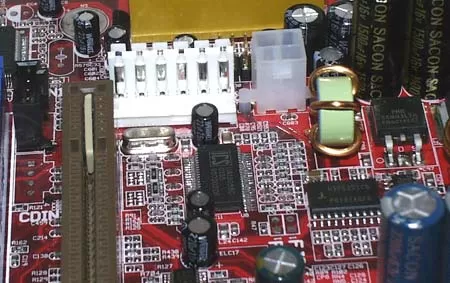

Разъёмы питания

Слева от AGP порта установлены дополнительные разъёмы питания, использующиеся почти всеми материнскими платами под Pentium 4. Почему "почти"? Потому что есть платы под Pentium 4, которые не требуют от вас нового блока питания и позволят работать даже со старым ATX, не имеющим +12В выхода. Чуть ниже AGP порта установлен единственный аналоговый вход с CD-ROM. Второй такой же вход не распаян, а CD-SPDIF отсутствует. Недостаток? Нет, скорее отсутствие ещё одного возможного преимущества.

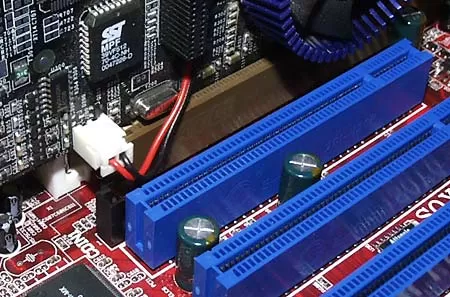

GeForce3 на борту

А вот если вы установите в материнскую плату видеокарту на GeForce3 и вздумаете воспользоваться встроенным звуком, то вы точно ощутите отсутствие того самого преимущества - розетка вентилятора референсной GeForce3 карты блокирует этот MPU коннектор аналогового входа с CD-ROM. Ну что же, покупайте GeForce4.

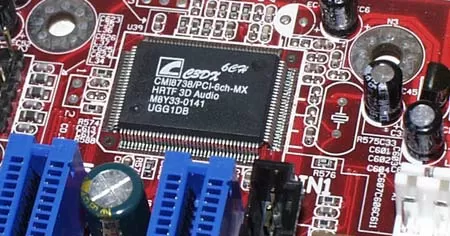

CMI8738

Прямо под звуковым чипом CMI8738, обеспечивающим материнскую плату шестиканальным звуком, стоит райзер для подключения панельки со звуковыми контактами.

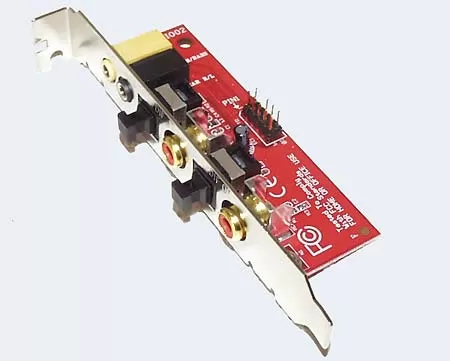

Панелька со звуковыми контактами

Эта панелька подключается специальным шлейфом, а затем устанавливается в корпус. На ней мы видим не только два Jack гнезда для центрального и заднего каналов, но и оптические и коаксиальные входы-выходы. Таким образом, SOYO FIRE DRAGON уже предоставляет начинающим музыкантом и ценителям качественного звука возможность подключить свою аппаратуру к материнской плате, не покупая дополнительно звуковую карту. Конечно, как полноценное решение для домашних театров, или музыкантов звуковой чип CMI8738 рассматриваться не может, но вот как бюджетное решение, или решение для неприхотливых пользователей - вполне. Это больше, чем встроенный AC'97 звук во многих материнках, и намного больше.

Слотов для памяти у FIRE DRAGON всего два. Таков удел большинства платформ на i845D. Имея в своём распоряжении три модуля памяти DDR PC2100, я скажу вам, что двух слотов мало. Но это уже претензии к Intel, а не SOYO. Справа от слотов памяти установлен разъём ATX питания. Его расположение довольно удобно, потому что здесь он ничему не мешает, но почему бы рядом с ним не разместить и дополнительные три  разъёма питания? Чуть ниже поставлены два IDE порта встроенного в южный мост обычного ATA контроллера, а ещё ниже - два порта RAID контроллера и порт FDD-контроллера.

Есть среди ваших знакомых люди, способные оценить шесть PCI слотов на материнской плате? Сегодня производители системных плат всё увереннее подбираются к этой цифре, но пока что стандарт для ATX платы - всего пять слотов PCI. По такой жизни как сегодня, этого уже не хватает. А тут мы имеем дело с шестью PCI слотами при том, что устанавливать сетевую карту, саундбластер, или RAID контроллер вам, возможно и не понадобится.

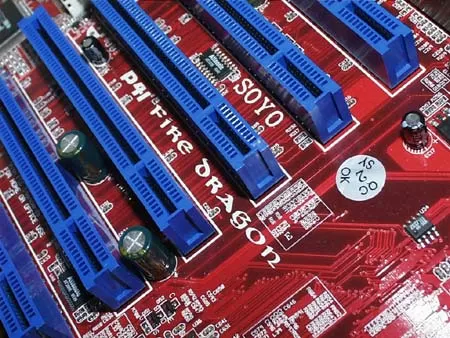

Шесть PCI слотов

Придётся подумать, куда применить всё это богатство. При установке очень длинных плат в первые три слота существует возможность, что вам помешают шлейфы IDE и FDD, но это смотря как их проложить. В целом же, установке любых плат в любые слоты ничего не мешает. Напротив четвёртого и пятого PCI слота (если считать сверху) установлен низкоуровневый контроллер ITE8712F.

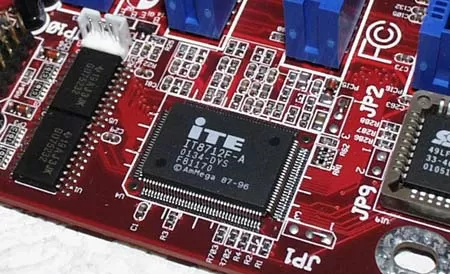

Низкоуровневый контроллер

Как и в SOYO DRAGON Plus, здесь его возможности реализованы полнее, чем в других материнских платах, ведь он управляет вентиляторами, имеет аппаратный мониторинг и ко всему прочему может работать с картридером EBOX, поставляемым в комплекте и обеспечивает безопасное замыкание компьютера от несанкционированного доступа. Мы расскажем об этом чуть позже. Не смотря на то, что сеть на плате интегрирована, сверху от чипа ITE стоит Wake On Lan контакт на тот случай, если вы используете PCI сетевую карту.

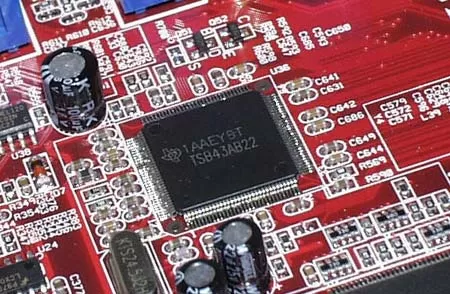

FireWire чип

Справа от нижних PCI слотов установлен чип FireWire контроллера. Возможно, в скором времени мы и увидим южные мосты системных чипсетов со встроенными FireWire контроллерами, а пока что производители материнских плат закупают их на стороне, что, возможно, и не так уж и плохо. Всего SOYO P4I Fire DRAGON имеет два FireWire порта.

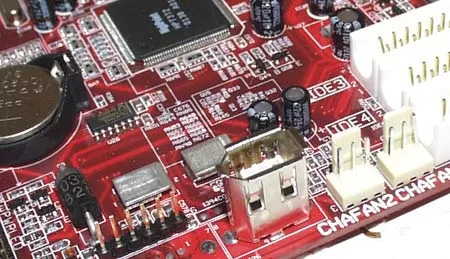

FireWire порт

Один из них установлен непосредственно на материнской плате, а второй - на коробочке EBOX, от которой к ней проходят несколько шлейфов, в том числе и IEEE1394. Лично мне пока что слабо верится в то, что когда-нибудь интерфейсы FireWire и USB 2.0 вытеснят ATA, а потому я не понимаю, зачем устанавливать IEEE1394 порт на плате, когда их оба можно было вынести на переднюю, или заднюю панель? Ведь это всё порты для периферии, для внешних устройств.

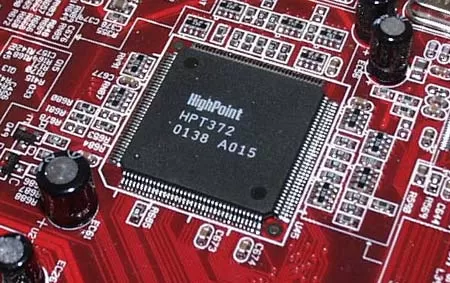

RAID контроллер

Ну и закончим мы знакомство с дизайном P4I FIRE DRAGON чипом RAID-контроллера. На этой материнской плате использован HighPoint HPT372, который является продолжением HPT370, очень популярного среди производителей материнских плат с интегрированными RAID контроллерами. Отличается он поддержкой ATA-133. Интересно, что сам южный мост чипсета i845D не поддерживает ATA-133, так что если у вас есть винчестер, способный прокачать более 100 Мб/с, вам придётся поставить его на RAID контроллер, который может работать и в режиме обычного ATA контроллера. Надо сказать, что использование чипа от HighPoint - это серьёзный шаг вперёд по сравнению с Promise на предыдущих платах DRAGON.

EBOX

Похоже, идея вкладывать в пакет с коробку с материнской платой такую вещь, как EBOX, входит в привычку. Тем более, что это единственный способ выбить из платы больше, чем сделал кто-либо другой. Мы уже писали про EBOX в обзоре SOYO DRAGON PLUS, но в комплекте FIRE DRAGON эта коробочка немного другая.

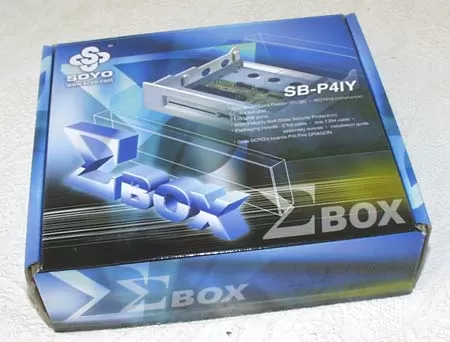

Коробочка EBOX

Вообще, буква "E" в представлении SOYO пишется как сигма, а так как сигма - это знак математической суммы, то EBOX - это коробка, в которой всё сложено вместе. В отличие от DRAGON PLUS, огненный дракон всегда имеет в комплекте эту коробочку. Причём, данная версия этого аксессуара поставляется только с ним. В сущности, EBOX не имеет на себе ни одного чипа - это как бы разветвитель, контактная группа, а все функции её выполняет материнская плата, а точнее низкоуровневый контроллер ITE 8712F-A, контроллер FireWire и южный мост.

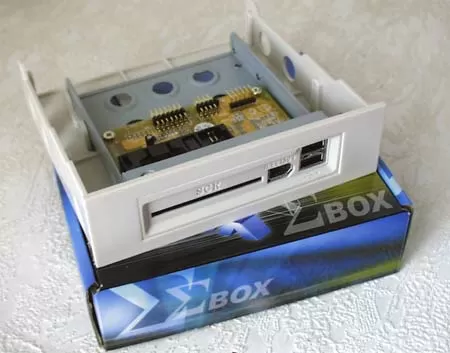

Ebox снаружи

Точно также, как и другие EBOX, этот может устанавливаться в трёхдюймовый, или пятидюймовый отсеки корпуса и имеет на лицевой панели два USB порта и один Smartcard слот. Но в этой версии также спереди размещается и второй FireWire порт. В комплекте к EBOX даются шурупчики для крепления, один шлейф для картовода, один для IEEE1394 и один - для USB портов. Подключение шлейфов всё такое же неудобное - вам ничего не стоит попутать полярность разъёмов SmartCard-ридера. К счастью, стандарты USB требуют наличия контрольных контактов на шлейфах и райзерах, поэтому подключить неправильно USB порты вы не сможете. Но есть и плохие стороны: EBOX унаследовал от предшественников отсутствие всяких индикаций, без которых вы не сможете знать, производится ли запись, или чтение на вашу смарткарту, или нет, а это очень важно, если вы не хотите её спалить.

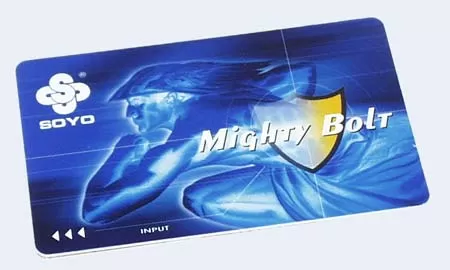

Карточка MightyBolt

В комплекте EBOX идёт карточка MightyBolt, которая является не только переходником для SIM-карты сотового телефона, но ещё и электронным ключом, защищающим ваш компьютер от несанкционированного доступа. Дело в том, что эта пластиковая карта имеет свой микрочип, и если она находится в слоте EBOX, то компьютер будет доступен и вы сможете работать, а при её извлечении он будет блокирован. Вот такое простое и удобное решение для обеспечения безопасности вашей информации.

Для EBOX на компакт-диске поставляется своё программное обеспечение, а кроме того, так как эта коробочка имеет слот для чтения/записи карт со SmartCard интерфейсом, вы сможете найти утилиты, которые, скажем, записывают коды на карточки спутникового телевидения, клонируют SIM-карты и делают ещё много приятных вещей.

Далеко не каждая материнская плата имеет подобное устройство в комплекте. Огненный дракон в этом смысле стоит выше других. Даже если вам не придётся читать смарткарты, или запирать компьютер от постороннего доступа, не забывайте, что EBOX - это два USB и один FireWire порт на лицевой панели вашего компьютера, а это очень большой плюс, даже если ваш корпус имеет встроенные USB порты. Хотелось бы надеяться, что в следующих версиях EBOX будут уже два FireWire порта вместо одного (для них там хватит места) и индикация картридера.

Тесты и впечатления

Материнская плата устанавливается несложно. Для неё потребуется хороший блок питания, и не просто ATX 12V блок питания под Pentium 4,  а действительно хороший, дорогой БП, потому что она требует от него поддержки всех напряжений стандарта ATX, и как бывало с другими материнскими платами SOYO, на дешёвом блоке питания она не стартует, а на дорогом - пожалуйста!

BIOS

Тестовая система

Процессор

Intel Pentium 4 2.4 ГГц
Материнские платы

SOYO P4I FIRE DRAGON

Intel D845BG
Память

512 Мб DDR PC2100 CL 2.5
Винчестер

Quantum 30Gb AS+ 7200 rpm
Видеокарта

Inno3D Tornado3
ОС

Windows XP

В материнских платах серии DRAGON фирма SOYO вкладывает в BIOS всё, чего только можно пожелать обычному пользователю. Прежде всего, огненный дракон поддерживает функцию энергосбережения - Suspend To RAM (STR). Мы помним, что материнские платы DRAGON Plus поддерживали только Suspend To Disk.

Конечно же, звезда BIOS на подобных платах - это SOYO Combo Setup. Здесь в одном меню можно быстро настроить производительность компьютера и выбрать частоту системной шины от 100 до 255 МГц с шагом в 1 МГц, установить напряжение процессора, системной памяти (DDR 2.5V), AGP шины. Здесь также выбирается частота системной памяти, CAS/RAS задержки, включается встроенная сеть, звук, FireWire, RAID, замыкание компьютера электронной картой Mighty Bolt и защита BIOSа от вирусов. В руководстве пользователя каждый пункт BIOS разъяснён, хоть и на ненашем языке, но всё равно понятно. Также при нажатии Ctrl+H во время загрузки вы можете войти в меню встроенного RAID контроллера и поработать с мэнеджером массивов.

Тесты

Мы сравнили Fire Dragon с эталоном материнских плат под процессоры Intel Pentium 4 - материнской платой от самого создателя, от Intel, D845BG. И первым делом, обращаемся к результатам производительности винчестера. В обоих случаях, чтобы проверить саму материнскую плату, жёсткий диск подключался ко встроенному IDE контроллеру, RAID не использовался.

Тестирование винчестера Sandra2002
  SOYO FIRE DRAGON Intel D845BG
File System Benchmark 23300 23300

Как мы видим, SOYO FIRE DRAGON в этом тесте идёт нога в ногу с эталонной платой от Intel. Ну что же, переходим к следующим тестам.

Тестирование памяти Sandra2002
  SOYO FIRE DRAGON Intel D845BG
Int. Mem. Bandwidth 2080 2086
Float Mem. Bandwidth 2076 2078

Небольшой проигрыш в отношении памяти, и в общем, не очень высокая, но уже близкая к теоретически максимальной для PC2100 памяти.

Процессор тестировался в относительно новом бенчмарке - PCMark2002. Эта программа пока что не раскрыла нам до конца свои секреты в плане точности снимаемых показателей, так что пришло время проверять и её.

Тестирование процессора PCMark2002
  SOYO FIRE DRAGON Intel D845BG
CPU Benchmark 5870 5824

А вот что касается процессора, то FIRE DRAGON показывает просто отличную производительность по сравнению с эталоном. Это значит, что инженеры SOYO основательно подошли к разработке этой материнской платы и один из основных показателей у неё на высоте.

Последний тест, который был проведён - это SYSmark2002, пакет бенчмарков, основанных на реальных приложениях. В SYSmark2002 материнские платы показывают самую, что ни на есть реальную производительность.

Тестирование процессора SYSmark2002
  SOYO FIRE DRAGON Intel D845BG
Internet Content Creation 300 299
Office Productivity 160 156

Реальные приложения обмануть сложно. Здесь важную роль играют все показатели материнской платы - скорость работы процессора, винчестера и памяти. И здесь огненный дракон показал отличные результаты.

К сухим цифрам добавить нечего. Разве что, стабильность, которая на протяжении всех тестов была высокой. Так что можно сказать, что пришло время подвести итоги и вынести окончательный вердикт материнской плате.

Выводы

Такие материнские платы, как SOYO FIRE DRAGON, не продаются OEM-покупателям и на них обычно не собираются компьютеры. Они уходят в руки к конечным пользователям, которые знают, чего им требовать от системной платы, какие функции хотеть и сколько за это платить. Серия DRAGON от SOYO, и тем более, огненный дракон, показывают, какой должна быть настоящая Retail системная плата, имеющая шикарную комплектацию и богатый набор функций.

Дизайн платы почти лишён недостатков. Есть, конечно, мелкие недочёты, которые можно простить ради других преимуществ. Коробочка EBOX не то чтобы необходимость, но очень полезное дополнение, особенно, если вы работаете со смарт-картами, или хотя бы имеете GSM сотовый телефон. И всё это поставляется к вам вместе с отличной материнской платой, которая может разгонять процессор, повышать напряжения на памяти, шине AGP, ядре CPU, которая защищает мозг компьютера от перегрева, имеет FireWire контроллер, сеть и шестиканальный звук. Да плюс ещё ATA-133 RAID. Чего ещё желать?

  • Но всё же при покупке подобных материнских плат надо уяснить себе некоторые моменты, которые могут омрачить вам жизнь.

  • Первое - плата требует дорогого блока питания ATX+, который бы поддерживал все необходимые напряжения в Standby режиме и не заводится на многих дешёвых БП.

  • Второе - долгое общение с продукцией SOYO говорит о том, что у этих плат часто встречается брак, так что при покупке заранее обговаривайте условия возврата денег и гарантии. В частности, по собственному опыту и по информации из достоверных источников, известно, что платы серии DRAGON ненадёжны и могут умереть с течением времени. Я не хочу сказать, что все они плохие, ведь каждый знает, что качество зависит от партии, и возможно наша информация имеет отношение только к определённой партии, но всё же надо держать ухо в остро и при покупке похожей платы лучше поставить её на прогон каким-нибудь Burn-In тестом.

С каждой проданной материнской платы Fire DRAGON часть средств поступает в фонд красного креста, пострадавшим во время терактов 11 сентября 2001 года в США. Возможно, когда-нибудь мы увидим материнские платы, посвящённые Дню Победы, или другим войнам. Компьютеру нет разницы, чему посвящена материнская плата. Пользователям, по большому счёту, тоже, но сам факт, что ограниченная партия таких материнских плат имеет полный арсенал возможностей и прекрасные скоростные показатели заставляет думать, что хоть кто-то не сфальшивил и отдал дань пострадавшим и погибшим от террористов сполна, на всю катушку и по-честному.

Михаил Дегтярёв (aka LIKE OFF)
12/05.2002
