SOYO FIRE DRAGON

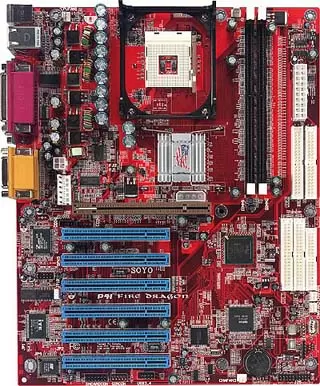

Все мы знаем, какие события потрясли США 11 сентября 2001 года. Ужасный теракт, унёсший жизни тысяч мирных людей. Кто-то скорбил по этому поводу, кто-то радовался, кому-то было всё равно, а нашлись и те, кто решил на этом сделать немного денег. Приступ патриотизма, постигший американцев, заставил их раскупить все национальные флаги, на вебсайтах висели патриотические баннеры, а дети бегали по улицам в масках Бен-Ладена и пугали народ. Казалось бы, какое отношение имеют эти события к нашему обзору материнской платы от SOYO? Да самое прямое, потому что SOYO, тайваньская компания, выпустила материнскую плату P4I Fire DRAGON, посвящённую именно этим событиям. Как можно посвящать компьютерное железо жертвам терактов, я и сам не понимал, покуда не увидел эту плату. Теперь понимаю. И надеюсь, что и вы поймёте, как просто делать деньги на чужом горе. Скажу сразу - я не осуждаю SOYO, наоборот - компания обещала, что часть средств от продажи этих материнских плат пойдёт в фонд пострадавших от терактов, в общем, не о нравственности мы тут собрались рассуждать. Перед нами материнская плата SOYO FIRE DRAGON на системном чипе i845D под процессор Intel Pentium 4.

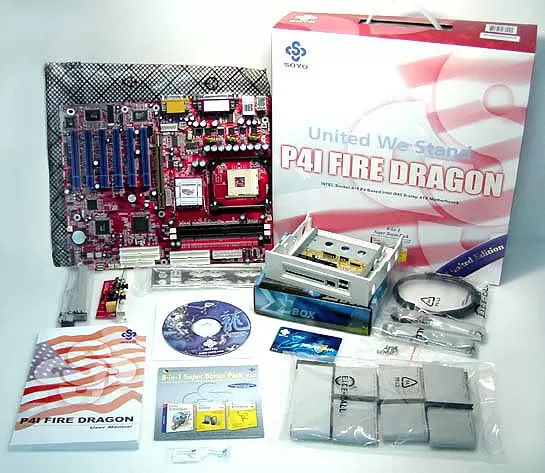

Как и все платы серии DRAGON, наш экземпляр продолжает лучшие традиции SOYO. Но начнём по порядку. Перед нами красивая коробка, сделанная в виде сумочки с ручкой, на которой изображён американский флаг и лозунг, гремевший в США после терактов - "United We Stand" (вместе мы выстоим). Небольшая надпись в правом нижнем углу гласит "Limited Edition" - почти что коллекционный экземпляр. Вообще, коробка сделана выше всяких похвал, и если это не шелкография, то стоит вам провести по ней пальцем, как вы почувствуете всю любовь китайцев к американской нации, потому что коробка сделана на совесть. Внутри кроме самой материнской платы вы также найдёте коробочку EBOX, специально разработанную для FIRE DRAGON, мы вернёмся к ней позже. Три шлейфа IDE ATA-100/133, один шлейф для дисковода, панельку со звуковыми входами-выходами, шнуры, два компакт-диска и толстенькое руководство пользователя.

Немного отвлечёмся и проясним ситуацию с драконами SOYO. Эта компания сейчас выпускает материнские платы по двум направлениям - обычные материнские платы, дешёвые и простые, и платы серии DRAGON, которые обязательно имеют поддержку DDR, RAID, шести- или четырёхканальный звук и расширенные возможности для разгона. Под маркой DRAGON выпускаются материнские платы как под Pentium 4, так и под Athlon XP, одну из которых (SOYO DRAGON Plus) мы уже тестировали. Но посмотрим же, что нам предлагает SOYO под маркой огненного дракона?

Характеристики

Огненный дракон построен на системном чипе i845D, который поддерживает Pentium 4 с 400-МГц шиной и 256, или 512 килобайтным кэшем второго уровня. Буква "D" в его маркировке означает поддержку DDR. И всё же, подробнее:

Система

• Платформа: Socket 478

• Процессоры: Intel Pentium 4 с 256 и 512 Кб L2 кэшем

• Четырёхслойная печатная плата формата ATX

• Размеры 305x245 мм

Чипы

• Северный мост Intel 82845D

  • Поддержка AGP 4x

• Южный мост Intel VT-82801BA

  • Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

• RAID контроллер Highpoint HPT372

  • Поддержка RAID уровня 0, 1, 0+1, работа как в режиме RAID контроллера, так и в режиме IDE контроллера

  • Поддержка до четырёх ATA/ATAPI устройств

• IEEE 1394a чип

  • поддержка двух FireWire портов

• Сетевой контроллер 10/100 МБит

• Контроллер ITE 8712F-A с поддержкой картридера и аппаратным мониторингом

• Звуковой чип CMEDIA CMI8738 с поддержкой 5.1 звука

  • 16-битный полнодуплексный кодек

  • 6-канальный 16-битный ЦАП

  • HRTF-Based 3D Positional Audio

  • Поддерржка стандарта позиционирования C3DX на 6 каналов

  • Поддержка AC-3 в драйверах

  • Совместимость с SoundBlaster 16

  • Поддержка DLS

  • 24-Bit SPDIF In / OUT

Слоты расширения

• 1 AGP PRO 1x/2x/4x

• 6 PCI 32-bit

BIOS

• AWARD BIOS с 2Mb Flash EEPROM

• Поддержка Plug&Play 1.0 A, DMI

• Поддержка ACPI 1.0

• Поддержка Suspend To RAM

• Поддержка частоты процессорной шины от 100 МГц до 255 МГц

• SOYO Combo Setup нового поколения

• Изменение напряжения на CPU, AGP, DDR

• 4-way CIH Protection

• Контроль отключения вентиляторов

Системная память

• Два 184-контактных слота DIMM для DDR SDRAM модулей PC1600/PC2100

• Поддержка до двух гигабайт памяти

• Поддержка 100/133 МГц шины памяти

• Асинхронная работа шин процессора и памяти

Порты ввода/вывода

• Два порта для IDE устройств, подключаемых к встроенному в южный мост IDE контроллеру

• Два порта для IDE устройств, подключаемых к RAID контроллеру

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта на панельке платы

• Два USB порта на панельке EBOX

• Один EPP/ECP параллельный порт

• Один FireWire порт на материнской плате

• Один Fire Wire порт на панельке EBOX

• Два COM порта

• RG45 сетевой порт с подсветкой

• Аудио порт (линейный вход, линейный выход, микрофонный вход и игровой порт)

• Выход на центральный канал на панельке для звуковой карты

• Выход на задние колонки на панельке для звуковой карты

• Оптические вход и выход на панельке для звуковой карты

• Коаксиальные вход и выход на панельке для звуковой карты

• Дополнительные контакты на плате:

  • IrDA

  • Wake On LAN (WOL)

  • Аналоговый вход с CD-ROM SONY MPU

  • Пять свободных MOLEX коннекторов для системных и процессорных вентиляторов

  • Один райзера для дополнительных двух USB портов

  • Один райзер для дополнительного FireWire порта

  • Райзер для подключения EBOX

Сказать, что плата умеет многое, значит не сказать ничего. Как и в предыдущих драконах, здесь вам предоставляется всё, что может пожелать обычный пользователь, оверклокер, геймер, или человек, серьёзно работающий с графикой. Просто на плате есть всё. Конечно, как и во многих материнках на i845D, здесь только два слота для DDR памяти и это немного озадачивает, ведь другие научились строить подобные платы с тремя DIMM слотами. Но зато у нас тут ATA-133 RAID контроллер от HighPoint и FireWire порт, тут же пять вентиляторов и всего один джампер на всю плату. Настоящий Hi-End для дома. Это, конечно, не SMP система, но на звание Hi-End-овской штучки уже может претендовать только по заявленным характеристикам. Так много, по-моему, на одну домашнюю материнскую плату ещё не впихивал никто. Давайте посмотрим, как же на ней всё уместилось?
