SOYO DRAGON PLUS
Тесты и впечатления
Устанавливаем на материнскую плату процессор, подключаем кулер Hedgehog через переходник к блоку питания, ставим память, видеокарту и подключаем винчестер с CD-ROM. Включаем компьютер, динамик пищит и компьютер выключается. Некоторое недоумение, но потом вдруг вспоминается, что перед нами - SOYO, истинный друг оверклокера. Жмём "Insert" во время включения компьютера и заходим в BIOS.
BIOS
Как вы заметили, на материнской плате всего два джампера. То есть, все интересующие нас параметры выставляются из BIOS. Что касается BIOS, то здесь SOYO нас порадовала. Прежде всего, о SOYO Combo Setup. Здесь реализована та самая возможность оверклокинга WOH II. Не знаю, как это расшифровывается, но плата действительно может достаточно. Прежде всего, это изменение множителя процессора от 6.0 до 14.0. При том, что большинство материнских плат поддерживали множитель до 12.5. Потом - изменение напряжения от -0.1 В до +0.1 В с шагом 0.025 В. Это уже что-то серьёзное. Ну и самое главное, сокрушительный удар по всем остальным платам для разгона - это шина процессора. На SOYO DRAGON PLUS она может устанавливаться в пределах от 100 МГц до 233 МГц с шагом 1 МГц. Удивлены? Я был просто поражён. Сейчас процессоры работают на частоте шины 133 МГц. Ну разгоняют их до 150-166 МГц. Некоторые добились 200 МГц с копейками. Но 233 МГц шины процессора? Это же 466 МГц системной шины. Какая же система такое выдержит? Вот уж поистине SOYO сделала материнскую плату для проверки процессоров Athlon XP, славящихся хорошей стабильностью на высоких частотах системных шин.
В BIOS можно включить и отключить RAID, встроенный звук. Есть защита от порчи BIOS вирусами типа CIH. При её включении переписать BIOS можно будет только программой Awardflash. Можно выставлять все задержки скорости работы системной памяти, а также выбирать частоту её работы - 100, или 133 МГц. Частота может не совпадать с частотой системной шины. У материнской платы есть два пресета скорости - Normal и Turbo. В режиме Turbo все задержки памяти выставляются на минимум, плюс ещё отключаются всякие ненужные функции.
Интересно, но материнская плата сама определила скорость AGP на установленных видеокартах. На Inno3D Tornado3 (GeForce3) было установлено AGP 4x, а на Videologic Vivid XS! (KYRO II) - AGP 2x. Так-так, а кто же нам обещал поддержку AGP 4x в KYRO II?
А ещё BIOS позволяет выбирать картинку в правом верхнем углу при запуске компьютера. Правда, из двух доступных на выбор в BIOS установлена только одна, а вторую надо записывать с апгрейдом BIOS.
Ну и последнее - это Fan-Off Control. Вот почему плата выключилась при первой попытке включения компьютера. SOYO заставила свою материнскую плату смотреть за тем, чтобы вентилятор, подключенный к CPU Molex коннектору материнской платы вращался, иначе плата просто отключается, чтобы предотвратить повреждение процессора от перегрева. Если ваш кулер подключен к блоку питания, вы должны отключить эту опцию в BIOS. Ну а чтобы загрузиться, когда вентилятор отключен, а в Fan-Off Control включен, надо при включении удерживать клавишу Insert.
Если при разгоне процессора вы установили слишком высокое значение и компьютер не грузится, вам надо всего лишь выключить его и включить снова, после чего настройки оверклокинга сбросятся на минимум.
Ещё одна приятная возможность - выбор с чего грузиться прямо во время загрузки. То есть, вы можете не выбирать в BIOS с чего будет загружена операционная система в первую очередь, с чего во вторую и так далее. Просто нажмите F2 и перед вами после прохода POST тестов появится меню, в котором вы выберите нужный носитель. Для взлома компьютера таким образом открывается ещё одна превосходная возможность. :)
Единственное, наверное, что не продумано в BIOS материнской платы (не считая BIOS RAID контроллера), так это Power Management. Компьютер можно включить только с определённых заданных комбинаций клавиш (по паролю нельзя), нет Suspend To RAM, нет других мелких возможностей, встречающихся в обычных Award-ах. Если бы не это, можно было бы сказать, что BIOS материнской платы почти совершенен. Почему почти? Потому что покуда существуют в мире материнские платы от Abit и Epox, позволяющие менять напряжение на ядре процессора с шагом 0.01, напряжение на модулях памяти и делители на шинах, каждая материнская плата, где этого нет не может считаться совершенной. Пусть даже она и обладает такими широкими возможностями, как DRAGON PLUS.
Тестирование
| Тестовая система | |
|
Процессор |
AMD Athlon 1200 |
| Материнские платы | |
| Память |
256 Мб DDR PC2100 CL 2.5 |
| Винчестер |
Quantum 30Gb AS+ 7200 rpm |
| Видеокарта | |
| ОС |
Windows 98SE |
VIA обещала нам серьёзное увеличение производительности по сравнению с предыдущим KT266. Мы решили проверить утверждение этой компании и поставили рядом с драконом Soltek SL75DRV. Звуковой карты мы коснёмся, но так как в обзоре материнской платы ECS P6ISM мы уже подробно рассматривали встроенный четырёхканальный звуковой чип CMI8738, то повторяться лишний раз не станем. Всё, что можно сказать про EBOX уже было сказано, так что давайте обратимся непосредственно к результатам тестов.

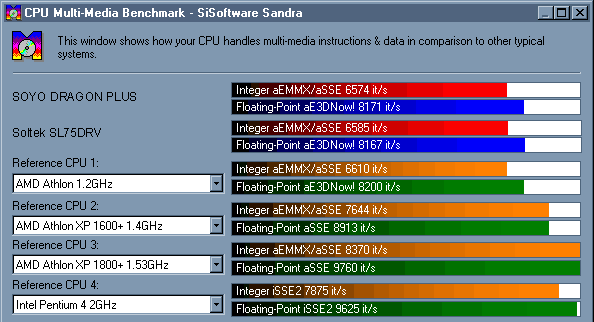

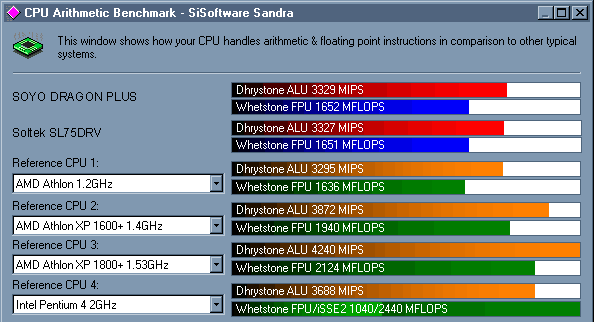

Итак, первым делом протестируем работу материнской платы с процессором. Для этого мы используем последнюю версию теста Sandra2002 и WinBench 99.
Как видно, производительность процессора практически не изменилась со времён KT266. По крайней мере, Sandra считает именно так. А эти проценты, по которым платы обгоняют друг друга в тестах, можно списать на погрешность измерений. Посмотрим, что думает по этому поводу WinBench 99.
|
Тестирование процессора Winbench99 | ||
| SOYO DRAGON PLUS | Soltek SL75DRV | |
| CPUmark 99 | 116 | 108 |
| FPU WinMark | 6560 | 6560 |
Здесь SOYO DRAGON PLUS вырывается вперёд по CPUmark почти на 10%. Возможно, этот тест Winbench99 предъявляет большие требования к системной памяти? Как бы то ни было, это очередная медаль в копилку SOYO.

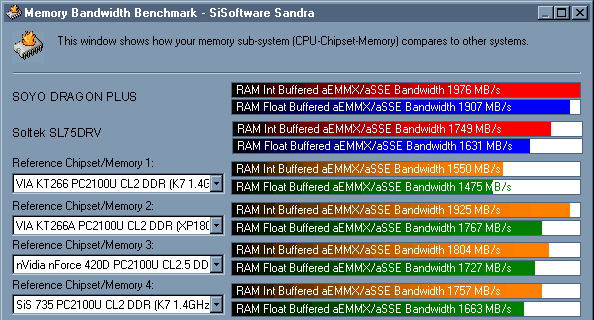

Раз уж мы заговорили о памяти, то давайте посмотрим на её скорость в Sandra2002. Новый вариант этого пакета правильным образом тестирует скорость памяти, используя буферизацию, Sandra выдаёт похожие на правду результаты.
Ну вот, собственно, и обещанное увеличение производительности. Не знаю, на какой такой тормозной системе с 1400 МГц процессором тестировали KT266 создатели Sandra 2002 Pro, но давайте посмотрим на результаты SL75DRV. Грубо говоря, мы имеем 237 и 270 Мб/с прирост производительности. Это при том, что все установки в BIOS были выставлены на максимальную скорость и включён 4 Bank Interleaving. Мы имеем где-то 12% прирост скорости по сравнению с KT266. Надо учитывать, что 1200 МГц процессора не хватает для того, чтобы раскрыть всю скорость KT266A, но уже приятно, что этот системный чип подошёл по скорости к максимальной теоретически возможной пропускной способности 133 МГц DDR SDRAM (PC2100) - 2.1 Гб/с.

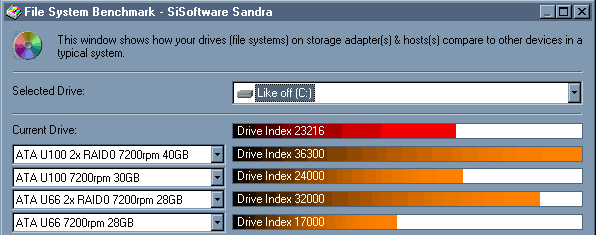

Что касается производительности винчестера при подключении его к южному мосту VIA VT8233, то она абсолютно одинакова для обеих материнских плат, поэтому мы просто представляем вам эту диаграмму.
Ну что же, мы посмотрели на синтетические тесты. Теперь давайте перейдём от них к реальным приложениям. Например, тесту 3DMark2000 Pro. Конечно, это тоже в некоем роде синтетика, но всё же она показывает производительность системы в целом. Напомню, что мы использовали видеокарту на чипе KYRO II. Для каждой системы был произведён официальный тест 3DMark Official Benchmark в разрешении 1024x768x16 с 16-битными текстурами и Z-буфером, тройной буферизацией
|
Тестирование компьютера 3DMark2000 Pro | ||
| Тест / плата | SOYO DRAGON PLUS | Soltek SL75DRV |
| 3DMark Results (3D marks) | 6215 | 5583 |
| CPU Speed (CPU 3D marks) | 386 | 323 |
| Game 1 Helicopter (Low detail), fps | 105.1 | 102.7 |
| Game 1 Helicopter (Medium detail), fps | 79.9 | 75.8 |
| Game 1 Helicopter (High detail), fps | 40.7 | 33.0 |
| Game 2 Adventure (Low detail), fps | 155.9 | 137.6 |
| Game 2 Adventure (Medium detail), fps | 87.0 | 74.3 |
| Game 2 Adventure (High detail), fps | 49.3 | 41.8 |
| Fill Rate (Single-Texturing), MTexels/s | 348.2 | 353.6 |
Fill Rate (Multi-Texturing), MTexels/s
