SOYO DRAGON PLUS

EBOX

Просьба не ругаться названием этого устройства. Вообще, буква "E" в представлении SOYO пишется как сигма, а так как сигма - это знак математической суммы, то EBOX - это коробка, в которой всё сложено вместе. Итак, начнём с того, что EBOX - это такая вещь, которая может быть, а может и не быть... в комплекте. В толстом мануале к DRAGON PLUS говорится что-то вроде того, что если у вас в коробке был EBOX, то вам повезло, а если нет - не отчаивайтесь. В описании к материнской плате про использование EBOX ничего не говорится, а руководства пользователя, вложенное в картонную коробочку с EBOX представляет собой один листик.

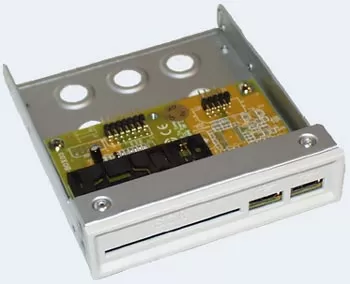

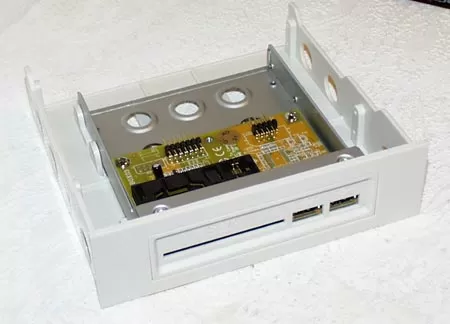

EBOX представляет собой модуль, вставляемый в трёхдюймовый отсек, на котором установлен картридер для смарткарт и два USB порта. Для большей совместимости с компьютерными корпусами, EBOX имеет переходник для установки в 5.25" отсек корпуса. В комплекте к EBOX даются шурупчики для крепления, один шлейф для картовода и один - для USB портов. Про подключение шлейфов мы только что говорили. К счастью, стандарты USB требуют наличия контрольных контактов на шлейфах и райзерах, поэтому подключить неправильно USB порты вы не сможете.

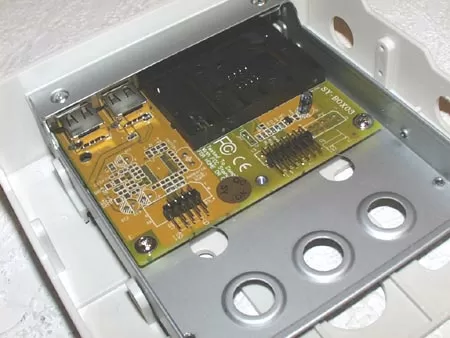

Если посмотреть на EBOX изнутри, то можно удивиться, что на ней нет ни одного чипа. Два USB порта - это простой разветвитель, а картридер - это всего лишь контакты. Вся электроника картридера сосредоточена в LPC чипе ITE8705F на материнской плате.

Теперь поговорим о том, какие карточки читает данное устройство. В однолистовом мануале, прилагающемся к EBOX, было написано про SmartMedia карточки и SIM-карты сотовых телефонов GSM. Щель картридера в два раза шире самой карточки SmartMedia, поэтому её можно воткнуть туда в разных положениях. Не думаю, что это безопасно для карточки, поэтому пробовать SmartMedia я вам не рекомендую, тем более, что никакого софта в комплекте материнской платы для SmartMedia нет.

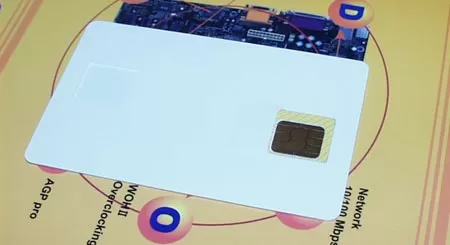

А вот тем, кто хочет прочитать содержимое адресной книги SIM-карты повезло больше. Вместе с EBOX вы найдёте адаптер для установки SIM-карт. Это простая картонная карточка, в которую вставляется SIM-карта, а после заряжается в картридер. С таким адаптером вы сможете зарядить карту только в правильном положении.

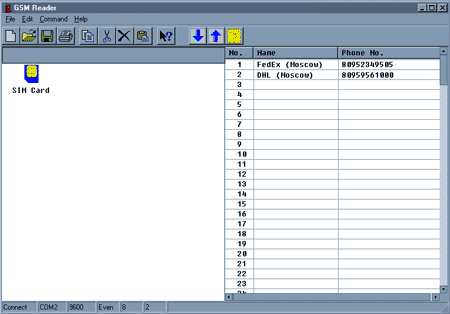

Мы имеем дело с продукцией SOYO. Никаких индикаторов на картридере нет, а потому вы не знаете, пишется ли что на вашу карточку, читается ли, и можно ли вообще её вытаскивать? Ну у всех свои недостатки. На диске с драйверами SOYO прилагается специальная утилита - ITE GSM Reader, работающая с SIM-картой. Она может читать, записывать и изменять содержимое вашей адресной книги, менять PIN код и даже разблокировать карточку.

Скорость соединения - 9600. При этом второй COM-порт наглухо блокируется. Видно, LPC не имеет отдельного канала на картридер. Могли бы поставить его на третий COM-порт, но это уже не столь важно. Конечно, данная программка ограничена в возможностях, но если кому интересно, то в сети можно найти и более продвинутый софт для GSM ридеров с дополнительными функциями. В материнской плате SOYO DRAGON PLUS для нас важен сам факт наличия картридера.

Ну даже если у вас нет сотового телефона, не стоит забывать, что EBOX - это не только картридер, но и два USB порта на лицевой стороне вашего компьютера. А сегодня, когда всё большее распространение получают различные носимые USB устройства вроде USB флэш дисков, или ZIP-ов, данный факт немаловажен.

Обобщая всё сказанное про EBOX, мы должны усвоить, что наличие EBOX в комплекте DRAGON PLUS - это и есть тот самый большой плюс, какими бы недостатками не обладало данное устройство. Кстати говоря, плюс этот настолько велик, что может сыграть в сторону SOYO даже при выборе между драконом и какой-нибудь новой платой от Gigabyte, или Abit. Это, наверное, один из тех немногих случаев, когда дополнительное устройство действительно прилагается в комплекте с платой (хоть и не всегда), и действительно оказывается полезным. А вообще, на будущее, хотелось бы, чтобы SOYO установили какую-нибудь защиту от неправильного подключения картридера и индикацию-светодиод на лицевую панель картридера. Конечно, им придётся решить вопрос, от чего запитать данный светодиод, так как я не думаю, что по порту картовода идёт достаточный ток, но это уже их проблемы.
