PowerMagic KYRO II 4500

Введение

Мы уже знаем, что такое KYRO. Более того, мы знаем, что такое KYRO II, и какую силу несёт в себе любая видеокарта на этом чипе. Мы уже рассматривали одну видеокарту на KYRO II. Это была Videologic Vivid! XS, которая являлась референсной видеокартой на этом чипе. Но компания STM выпускает достаточно видеочипов, чтобы продавать их всем желающим, всем тем, кому надоели чипы GeForce. Поэтому сегодня, когда компания nVidia хоть всё ещё и является крупнейшим производителем видеочипов, но уже не держит трон в одиночестве, как когда-то, видеокарты на чипах KYRO / KYRO II выпускаются всё большим числом производителей. Если говорить коротко, то этим видеокартам можно дать простое определение: недорогие злые конкуренты любой современной видеокарты. Действительно, имея стоимость ниже 90$, эти платы легко конкурируют в современных играх с теми платами, которые работают на GeForce2, Radeon, а в Quake III не уступают даже картам на GeForce3. Именно поэтому nVidia пыталась задушить, в первую очередь, не Radeon, а именно KYRO II. С его тайловой архитектурой, чтоб её так. Но сегодня мы не будем повторяться про особенности архитектуры KYRO II, а посмотрим на одну из видеокарт на этом чипе от, как у нас принято говорить, безымянного производителя. В действительности же, PowerMagic не является noname конторой, потому что везде: на коробке и на видеокарте ставит свой брэнд. А это уже говорит о том, что фирма не стесняется поставить своё же имя на своих же видеокартах, что нехарактерно для noname карт.

Беря плату в  руки

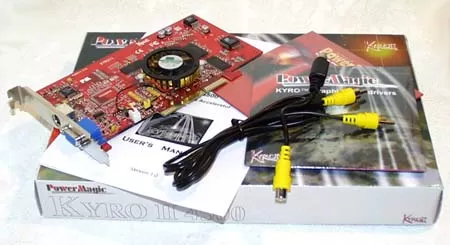

Итак, у нас есть коробка, в которой лежит 64-мегабайтная видеокарта KYRO II 4500 от компании PowerMagic. Эта карта поставляется в retail комплектации, а значит в коробочке должны быть компакт-диски и руководство пользователя.

Кроме компакт-дисков, на которых записаны драйвера и программа PowerDVD, в комплекте поставляется тоненькое чёрно-белое руководство по установке видеокарты в компьютер, переходник S-Video на Composite и шнур Composite для подключения видеокарты к телевизору.

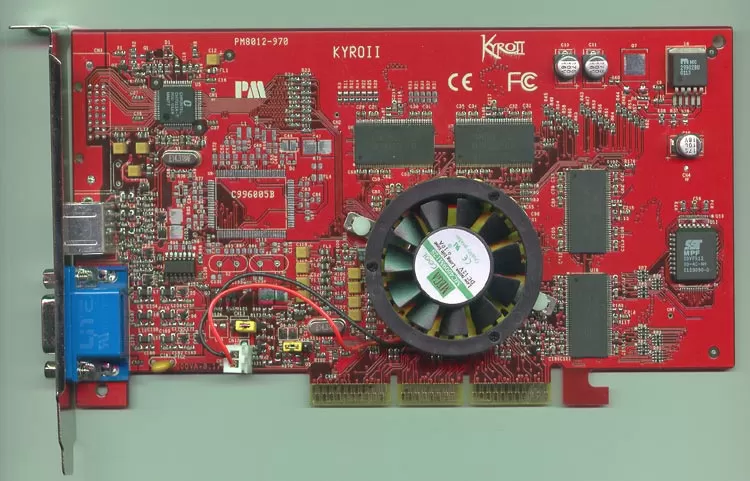

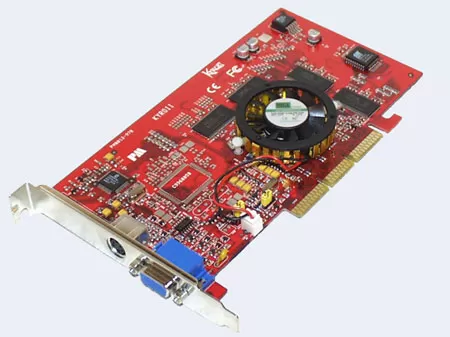

Видеокарта PowerMagic KYRO II 4500 использует эталонный дизайн платы от STM, а так как почти все современные карты на KYRO II имеют один и тот же дизайн, то и отличается от других, разве что, цветом печатной платы. На плате возле коннектора для подключения кулера имеются два джампера. Их назначение не описано в руководстве пользователя, а потому назначение их неизвестно и трогать эти перемычки мы не будем.

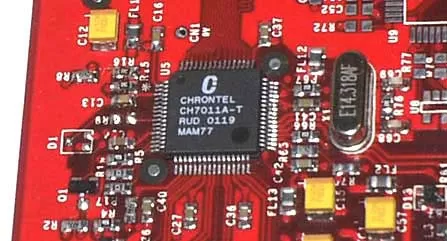

Эта видеокарта имеет только VGA выход на обычный монитор, DVI коннектора на панельке нет. На плате имеется видеовыход S-Video, который обеспечивается благодаря установленному чипу Chrontel CH7011A-T. Этот чип поддерживает вывод изображения только в форматах PAL и NTSC и не поддерживает SECAM. Если на вашей аппаратуре нет S-VHS коннектора, в комплекте вы найдёте переходник на Composite шнур, хотя в подобных случаях уже хорошим тоном считается дублировать S-VHS коннектор обычным коаксиальным на самой видеокарте.

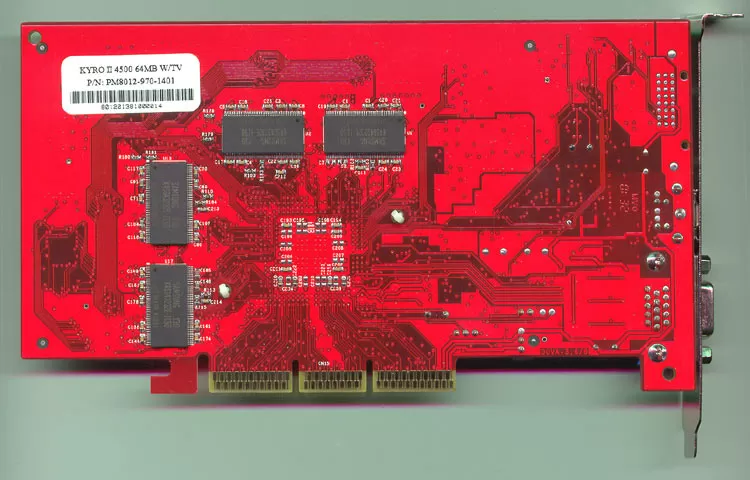

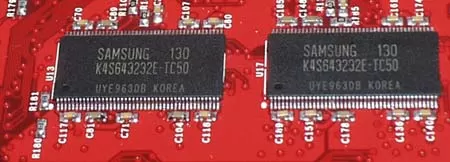

64 мегабайта памяти представлены восемью чипами Samsung, номинальной частотой которых является 200 МГц. А так как KYRO II работает на синхронной частоте с памятью и его скорость ограничена 175 МГц плюс 5-10 МГц разгона, то ресурс памяти вырабатывается не полностью. То есть, если вы захотите применить к этой видеокарте экстремальный разгон, подняв напряжение на транзисторе питания, то к памяти у вас претензии вряд ли будут. Четыре чипа памяти установлены на лицевой стороне видеокарты, а ещё четыре - на обратной.

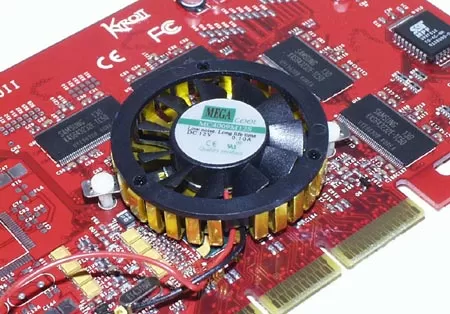

На чипе видеокарты стоит стильный кулер MEGACool. Подобные кулеры выпускаются многими компаниями и являются стандартными для видеокарт на KYRO II. К примеру, такой же стоит на видеокарте Hercules Prophet4500, а также на многих других. Этот кулер работает очень тихо и хорошо охлаждает чип, если предварительно снять его и нанести слой термопасты на чип. А снимается он легко.

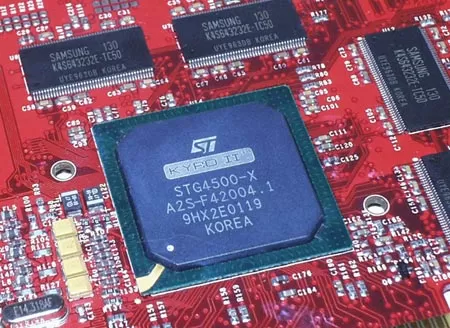

А вот что касается самого чипа, то он перед вашими глазами. PowerMagic не пожалели термопасты на его охлаждение. Номинальная частота чипа STG4500 составляет 175 МГц, что полностью соответствует эталону от STM.

Разгон

К сожалению, печальный факт относительно всех видеокарт KYRO II остаётся фактом: все видеокарты на этом чипе очень плохо гонятся. Так как нет возможности менять частоты чипа и памяти независимо относительно друг друга, а сам чип тормозит весь разгон, то добиться существенного повышения скорости не удастся. Вообще-то, транзистор блока питания PM KYRO II 4500 имеет пять выводов, а значит на него можно запаять сопротивление, после чего напряжение чипа STG4500 поднимется и можно будет добиться более высоких частот. Но мы этого делать не будем. Видеокарта разогналась максимум на 182/182 МГц, что всего на 7 МГц больше, чем номиналы 175/175 МГц. Конечно же, прирост скорости есть, но настолько незначительный, что мы будем считать PowerMagic KYRO II 4500 ещё одной неразгоняемой видеокартой на KYRO II.

Тестирование

Сравнивать KYRO II с какой-то другой видеокартой на другом чипсете бесполезно. Мы уже всё знаем. С одной стороны, эти видеокарты выигрывают у GeForce3, а с другой - проигрывают GeForce2 MX. Поэтому мы протестируем PM KYRO II 4500 в сравнении с видеокартой Videologic Vivid! XS. При таком сравнении мы ещё и выясним, каким же образом влияют дополнительные 32 мегабайта памяти на работу KYRO II, ведь в тех же самых GeForce2 MX 64 Mb они не давали ничего.

Так как разгона на KYRO II нет, то обе видеокарты тестировались в номинальных режимах.

2D

Прежде всего, позвольте выразить благодарность всем тем, кто работал над чипом STG4500, референсным дизайном KYRO II и видеокартой PM KYRO II 4500. Качество картинки 2D просто великолепное. Без зазрений совести ставим пятёрку. Никакого замыливания, не смотря на тёмное происхождение этой видеокарты. Ну а теперь давайте поговорим о скорости.

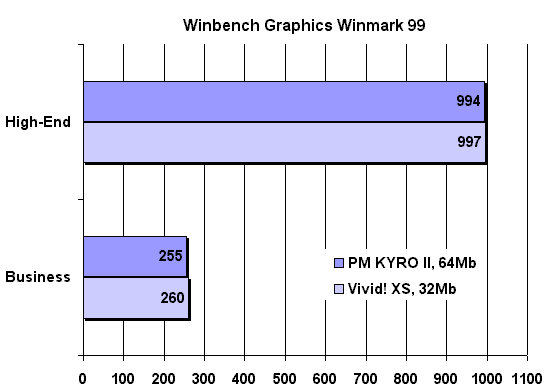

У видеокарты Vivid! XS скорость немного выше. Но в таких пределах это вряд ли будет заметно, потому что мы знаем, как проигрывают в 2D эти видеокарты своим конкурентам от nVidia.

Бенчмарки STM

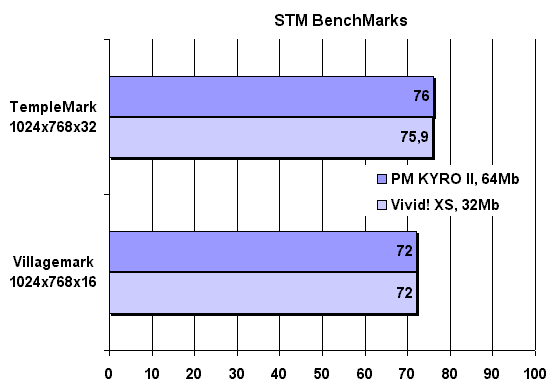

Для начала, позвольте начать с Direct3D тестов, так сказать, KYRO-only, то есть, предназначенных только для видеокарт на чипах KYRO / KYRO II. Потому что в этих тестах данные платы не имеют конкуренции. Это TempleMark и VillageMark от STM.

Как видно, здесь обе платы показывают практически одинаковые результаты. И только PM KYRO II 4500 немного выходит вперёд. Из-за чего: из-за дополнительных 32 Мб памяти, или по другим причинам? Да какая разница, ведь прирост скорости ничтожен.

Direct3D

Продолжим тестирование Direct3D на примере тестов 3DMark2000 и 3DMark 2001. На дворе заканчивается 2001 год, а поэтому с 16-битным цветом надо завязывать, как с дурной привычкой. Я думаю, многие со мной согласятся в том плане, что 16-битные режимы на современных видеокартах уже не актуальны, а посему тратить своё и ваше время на тесты плат при этой цветовой гамме бесполезно. Конечно, относительно KYRO II это справедливо вдвойне, ведь STG4500 поддерживает 24-битный цвет, являющийся чем-то средним по скорости и приближающимся к 32-битному по качеству. Но и в этой цветовой гамме мы тестировать карты не будем, потому что прежде всего, не все игры поддерживают 24-битный цвет, а плюс ко всему, нам надо привыкать только к 32-битному цвету. Другое нам здесь не нужно.

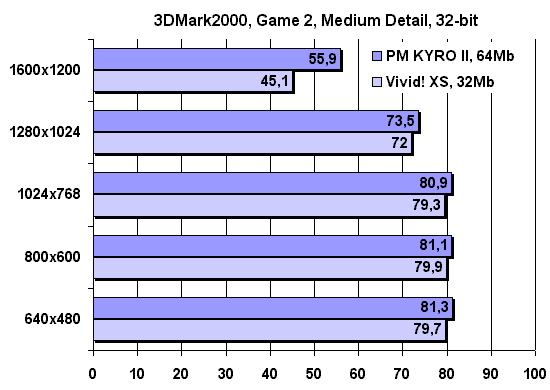

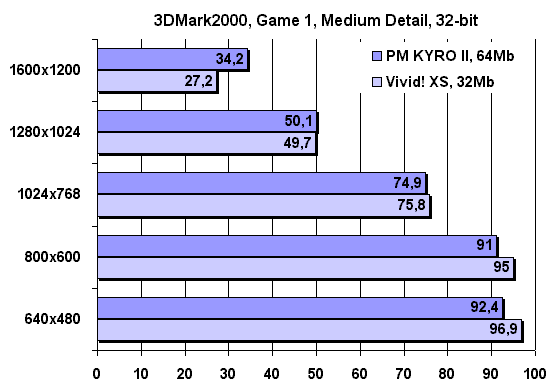

Так как видеочипы KYRO II не имеют встроенного T&L движка, то мы протестировали обе платы в 3DMark2000 со включённой оптимизацией AMD Athlon. Как видно, небольшое преимущество чувствуется на протяжении всего второго теста, а подходя к высоким разрешениям обоих тестов оно уже становится весьма существенным. Перейдём к следующему тесту с более сложными сценами.

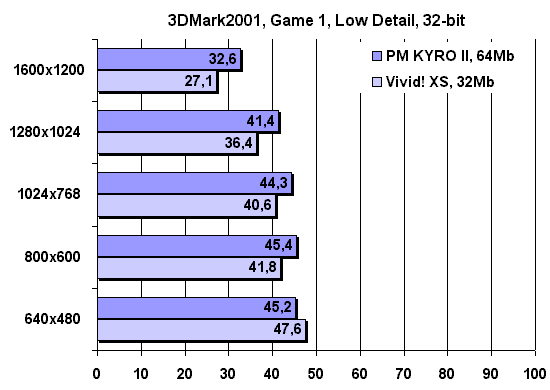

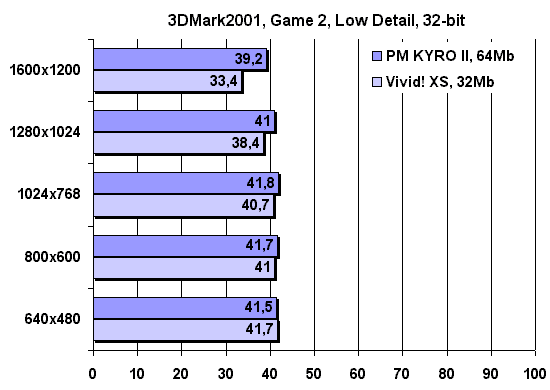

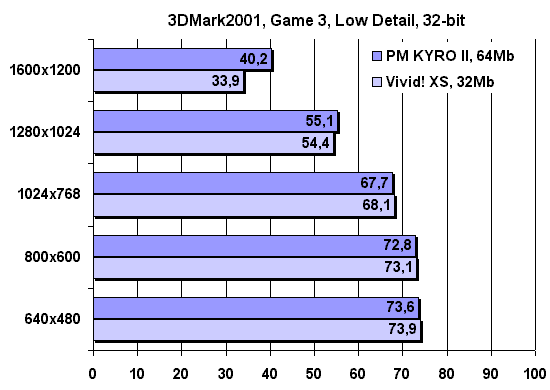

Все тесты проводились в низкой детализации сцены, потому что KYRO II не имеет блока T&L. Но даже это не помешало нам понять, что дополнительные 32 мегабайта памяти дают прирост скорости в высоких разрешениях. А проигрышь в 640x480 мы спишем на то, что карта всё-таки не голубых кровей.

OpenGL

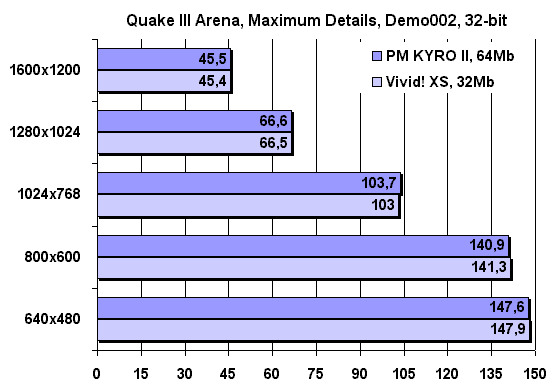

Ну что же, перейдём к любимой игре всех обладателей KYRO II - Quake III Arena. Ведь именно здесь SGT4500 обгоняет и GeForce3 и Radeon, и многих других конкурентов. А тех, кого не обгоняет, пугает, лишний раз показывая зубки.

В этом тесте никаких преимуществ от лишних 32 мегабайт памяти нет. Обе видеокарты идут вровень во всех разрешениях.

Выводы

Про видеокарту PowerMagic KYRO II 4500 много не скажешь. Прежде всего, это отличная плата на KYRO II с замечательным качеством 2D. По скорости эта карта обгоняет брэндовую Vivid! XS с 32 мегабайтами памяти. На карте установлен старый BIOS в beta-версии, поэтому есть надежда, что при перепрошивке BIOS на более новый скорость ещё сильнее увеличится. Видеокарта работала стабильно на протяжении всего тестирования.

Плата не разгоняется, как и все KYRO. Но в отличие от Vivid! XS она имеет возможность доработки, повышения напряжения, при чём будет возможен экстренный разгон. Кулер на плате тихий, память - 200 МГц.

Среди недостатков можно отметить отсутствие DVI выхода и скудное руководство пользователя, но это, пожалуй, единственные недостатки данной видеокарты.

А ещё хотелось бы узнать, для чего же нужны джамперы на плате, прямо возле коннектора кулера.

Михаил Дегтярёв (aka LIKE OFF)
02/11.2001
