Обзор двух кулеров Titan TTC-W4TB и TTC-W6TB

Продукция компании Titan хорошо распространена на российском рынке. Недорогие кулеры Titan для процессоров Athlon XP и Pentium 4 являются хорошим выбором для тех, кто собирает компьютеры на продажу и для тех, кто выбирает охладитель для использования в домашнем компьютере. Сегодня мы рассмотрим две модели охладителей Titan для процессоров Intel Pentium 4 формата Socket 478: кулеры TTC-W6TB и TTC-W4TB.

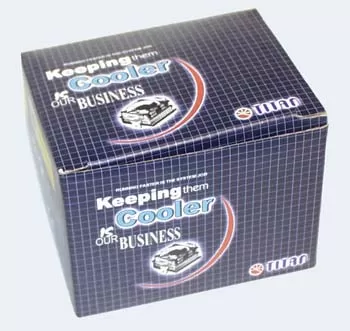

Кулеры производства Titan поставляются в тёмно-синих картонных, или прозрачных пластиковых упаковках. В комплекте к каждому кулеру идёт маленький шприц с термопастой на серебряной основе, а на коробках, обычно, указана модель охладителя и такие особенности, как использование медного радиатора (если он есть), конструкция скобы крепления, или автоматическая регулировка частоты вращения лопастей пропеллера. Первая модель в нашем обзоре – W4TB.

TTC-W4TB

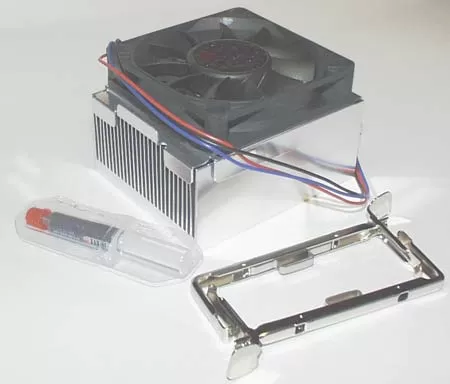

Модель TTC-W4TB – относительно простая, поэтому и начнём мы именно с неё. В коробочке с кулером находятся стальные скобы крепления охладителя к материнской плате и шприц с термопастой на серебряной основе, а так же инструкция по установке кулера на материнскую плату.

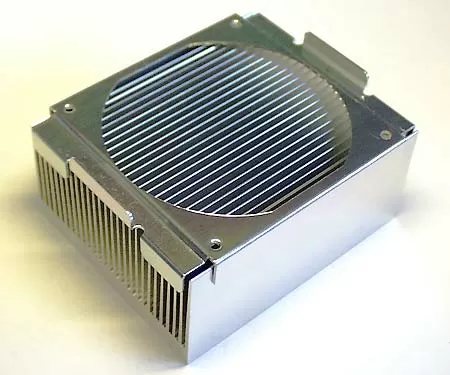

Конструктивно TTC-W4TB сделан очень просто: этот кулер использует цельный алюминиевый радиатор, произведённый по технологии выдавливания (extrusion). Все его 27 рёбер имеют одинаковую высоту – 30 мм, длину – 85 мм и толщину – 1 мм. Основание радиатора имеет толщину 7 мм. Размеры всего радиатора вполне обычные для кулеров под Pentium 4 формата Socket 478: 85x71x37 мм.

Качество обработки радиатора очень высокое – на поверхности рёбер нет царапин, которые практически всегда имеют место на радиаторах, выполненных по технологии выдавливания. Основание радиатора так же, как и боковая поверхность рёбер, отшлифована до почти что зеркального блеска.

Сверху на радиаторе установлена стальная рамка, которая выполняет сразу несколько функций. Прежде всего, именно на неё упираются две скобы, крепящие кулер к материнской плате. Кроме этого, рамка способствует распределению воздушного потока от вентилятора: она не даёт воздуху двигаться вверх, отражаясь от рёбер или основания радиатора. Как и сам радиатор, рамка имеет блестящее серебристое покрытие. На этой блестящей рамке и установлен вентилятор кулера.

В кулере Titan TTC-W4TB используется вентилятор размерами 70x70x15 мм. Этот вентилятор подключается к материнской плате через трёхконтактный Molex-коннектор. Он имеет номинальную мощность 2.16 Вт, номинальная частота вращения его ротора составляет 3500 оборотов в минуту. При этом, производительность вентилятора составляет 27.96 CFM (кубические футы в минуту), а уровень шума, выделяемый им при работе равен 34 дБ. Буква «B» в маркировке кулера означает, что в вентиляторе для подвески ротора используется один шариковый подшипник. Заявленный ресурс наработки на отказ для таких вентиляторов составляет 40 000 часов. Если бы кулер имел маркировку TTC-W4TC, то здесь бы использовался вентилятор с подшипником скольжения, и среднее время наработки на отказ для него составляло бы 25 000 часов.

Способ крепления кулера на материнскую плату здесь так же вполне обычный: кулер прижимается к процессору, упираясь двумя стальными держателями в пластиковые стойки на системной плате. Такой способ крепления достаточно удобен: процесс установки и снятия кулера не вызывает никаких затруднений.
На сайте компании Titan указано, что данный кулер рекомендован производителем для охлаждения процессоров Intel Pentium 4 с частотой до 3.0 ГГц.

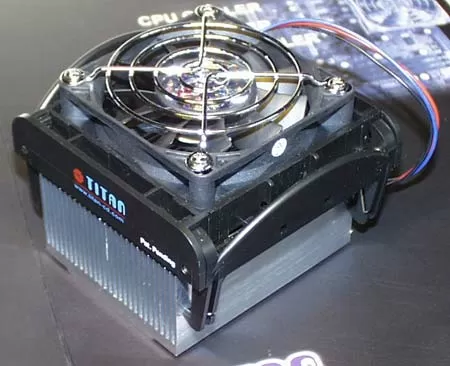

TTC-W6TB

Данный охладитель поставляется в обычной картонной коробочке. В комплекте к TTC-W6TB, как и следовало ожидать, поставляется шприц с серебряной термопастой.

Внешне кулер напоминает модель CUW1F-715CA производства Evercool. Внешним сходством он обязан рамке крепления к материнской плате, которая полностью аналогична той, что применяется на кулере CUW1F-715CA.

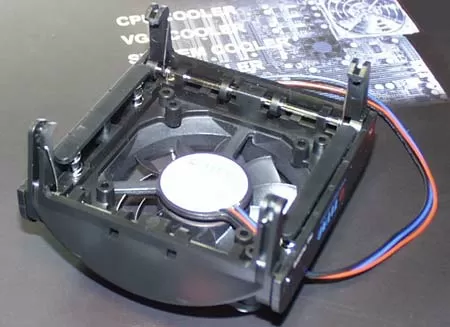

Эта рамка имеет две подвижных лапок, которыми она цепляется за ушки крепления процессора на материнской плате. Между лапками на четырёх пружинках установлены два упора; с помощью этих упоров рамка прижимает радиатор к процессору. На рамке установлен вентилятор, полностью аналогичный тому, что используется на кулере TTC-W4TB. Его номинальная мощность - 2.16 Вт, частота вращения ротора - 3500 оборотов в минуту. При этом, производительность вентилятора и уровень шума такие же, как в кулере TTC-W4TB: 27.96 CFM, 34 дБ. Сверху вентилятор закрыт защитной решёткой.

В собранном состоянии кулер имеет размеры 100x91x68 мм. Когда он будет установлен на материнскую плату, за счёт сжатия пружин его высота станет чуть меньше.

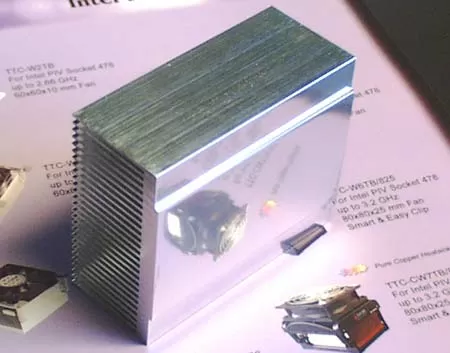

Радиатор кулера почти полностью аналогичен радиатору в модели TTC-W4TB. Единственное отличие его в подошве: на кулере TTC-W6TB она имеет небольшой выступ высотой примерно 2.5 мм по всей длине радиатора, да и поверхность радиатора чуть менее гладкая, хотя основание так же идеально отшлифовано. В остальном же радиаторы одинаковые, поэтому не будем лишний раз повторять их описание.

На сайте компании Titan сказано, что модель TTC-W6TB рекомендована для охлаждения процессоров Intel Pentium 4 с частотой до 3.0 ГГц. Хотя, насколько хорошо оба кулера охлаждают процессор Intel Pentium 4, мы проверим при тестировании.

Таблица характеристик кулеров

Перед тем, как перейти к тестированию, сведём характеристики наших кулеров в единую таблицу.

Конфигурация тестовой системы

• Материнская плата - Asus P4PE

• Процессор - Intel Pentium 4 2.8 ГГц

• Память - 2x256 Мб DDR333

• Операционная система - Windows XP Professional

• Температура в комнате на момент тестирования - 26 градусов Цельсия

Вентиляторы подключались напрямую к материнской плате без каких-либо переходников. В качестве термоинтерфейса во всех тестах применялась термопаста на серебряной основе, поставляемая в комплекте с кулерами Titan. Для сравнения мы использовали стандартный кулер Intel, поставляющийся в комплекте с Retail-версиями процессоров. На диаграмме он обозначен, как Intel Cooler.

Тестирование кулеров проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа Asus PCProbe, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показания температуры. На втором этапе под Windows XP загружалась Burn-In программа CPUBurn, которая работала с высоким приоритетом в течение 10 минут.

Вообще, для нагрева Pentium 4 до максимальной температуры требуется гораздо меньше времени – порядка одной минуты, но десяти минут интенсивной загрузки процессора вполне хватало для того, чтобы понять, годится ли тот, или иной кулер для охлаждения процессора или нет.

Частота вращения пропеллера кулера Titan TTC-W4TB составляла при тестировании 3878 оборотов в минуту; у модели Titan TTC-W6TB лопасти вентилятора вращались чуть медленнее, совершая в минуту 3515 оборотов. Для сравнения, частота вращения лопастей кулера Intel составляла 2515 оборотов в минуту.

Для процессоров Intel Pentium 4 критичной является температура ядра +70 градусов Цельсия. Приблизительно при этой температуре в ядре процессора срабатывает схема Thermal Control Circuit и процессор начинает снижать свою внутреннюю частоту. Как видно из нашей диаграммы, ни один из кулеров не позволил процессору нагреться до этой критической температуры. Более того, кулеры Titan TTC-W6TB и TTC-W4TB показали лучшие результаты, чем стандартный кулер от Intel. Разницу в производительности этих кулеров при максимальной загрузке процессора можно объяснить тем, что пропеллер у кулера TTC-W4TB вращается с большей частотой, хотя по сути, вентиляторы на кулерах установлены одинаковые.

Выводы

Тестирование показало, что оба кулера от Titan охлаждают лучше, чем стандартный кулер от Intel, поставляющийся в коробочках с Retail-процессорами. Из результатов тестирования можно сделать один положительный вывод: оба кулера от Titan не дают перегреться процессору Pentium 4 2.8 ГГц, а это значит, что рекомендации, данные на сайте производителя кулеров, оправданы.

Оба кулера Titan почти идентичны: они используют одинаковые радиаторы и вентиляторы, и различаются только лишь способом крепления к материнской плате. Но, не смотря на это, охлаждают процессор они по-разному. Возможно, это из-за разной конструкции крепления. Всё же может быть и такое, что пружины, установленные на рамке кулера TTC-W6TB неравномерно прижимали его к ядру. Не стоит забывать, что на вентиляторе модели W6TB установлена защитная решётка, негативно влияющая на производительность вентилятора.

Достоинства кулеров Titan TTC-W4TB и TTC-W6TB:

• Низкая стоимость

• Удобное крепление

• Низкий уровень шума

• Наличие серебряной пасты в комплекте

• Неплохие результаты охлаждения

Недостатки кулеров Titan TTC-W4TB и TTC-W6TB:

• Отсутствие нормальной инструкции по установке в комплекте с кулерами

Работая в закрытом корпусе компьютера, кулеры Titan были практически не слышны, чем безусловно, порадовали меня и, возможно, порадуют тех пользователей, кто остановит свой выбор на данных моделях. Учитывая очень низкую стоимость охладителей Titan TTC-W4TB и TTC-W6TB, можно сказать, что заплаченные за них деньги они полностью оправдывают.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Titan в России за предоставленные кулеры Titan TTC-W4TB и Titan TTC-W6TB.

Михаил Дегтярёв (aka LIKE OFF)
27/05.2003
