Новое поколение кулеров II. Кулеры милленниума

Введение

В начале двухтысячного года в статье "Новое поколение кулеров" я рассказал о современных охладителях процессоров. В то время процессоры ещё вставлялись вертикально в слоты и носили на себе огромные двухвентиляторные алюминиевые панцири, надёжно защищающие от перегрева. Много воды утекло с тех пор.

Эволюция процессоров

Прежде всего, давайте посмотрим, какие изменения произошли в самих источниках тепла - процессорах. Процессоры полностью изменились, они стали потреблять ещё больше энергии и выделять ещё больше тепла. При этом, площадь ядра процессоров заметно сократилась. Как я только что упомянул, они навсегда распрощались со своими старыми картриджными корпусами, вставлявшимися вертикально в слоты материнских плат. Такая модификация хоть и позволила снизить стоимость процессоров и сделать возможной их работу на более высоких частотах, но и сделала невозможной установку кулеров больших размеров. Следующим важным шагом стало использование процессорами новых корпусов, в которых ядро непосредственно соприкасается с поверхностью радиатора. Из-за этого передача тепла от процессора через кулер в окружающую среду стала ещё более эффективной, потому что исчезали дополнительные слои материалов их корпусов. Но такая упаковка силикона была характерна незащищённостью ядра. И теперь массивный радиатор, налегающий непосредственно на сердце самого процессора, мог легко его раздавить, или отколоть хотя бы маленький его кусочек. Наверное, в мире не осталось ни одного магазина компьютерной техники, куда бы не приходили плачущие пользователи с испорченными таким образом Duron-ами и Athlon-ами. Этот недостаток как Дамоклов Меч висел над процессорами Pentium III и Celeron в корпусе FCPGA, а также Athlon и Duron платформы Socket A. Поэтому одним из последних изменений стала установка на процессоры распределителя тепла (он же Heatspreader, или IHS).

Идея использовать распределитель тепла пришла в головы инженеров Intel и процессор Pentium 4 уже имел такую защиту. Про AMD K6 мы говорить не будем, поскольку мы живём уже в двадцать первом веке, а эти процессоры навсегда остались в двадцатом. Посмотрите на схему. Как видно, распределитель тепла представляет собой просто медный никелированный кожух, закрывающий ядро. Вообще, распределители тепла устанавливают на те микросхемы, которые не нуждаются в интенсивном охлаждении, или которые просто не могут охлаждаться по-другому. Например, микросхемы электроники жёстких дисков, или памяти. Отличие процессора от этих микросхем ещё и в том, что одного распределителя тепла ему для охлаждения явно не достаточно, и поверх него устанавливается кулер. Это означает, что для эффективного выполнения своей основной задачи heatspreader должен равномерно распределять всё исходящее тепло по поверхности радиатора. До установки IHS отвод тепла происходил по следующему пути:

От ядра процессора через термопасту, обеспечивающую лучший контакт, к радиатору.

После установки распределителя тепла эта схема немного меняется:

От ядра через термопасту к распределителю тепла (термопаста необходима и здесь), от распределителя тепла через ещё один слой термопасты уже к радиатору. Чем большая площадь соприкосновения поверхности радиатора с процессором, тем лучше охлаждение. Во втором случае, естественно, охлаждение лучше, но не всегда. Допустим, у нас медный очень высокопроизводительный радиатор. Если он касается ядра, то за счёт высокой проводимости меди тепло равномерно распределяется по всей его поверхности. А если между радиатором и ядром существует ещё и дополнительная прокладка в виде распределителя тепла, то она будет только мешать охлаждению, снижая эффект медного основания кулера.

Таким образом, можно сказать, что IHS в любом случае может гарантировать только одно - защиту от повреждений ядра.

AMD - двигатель прогресса

Наверное, ни одного производителя силикона так не благодарят продавцы кулеров, как AMD. И именно за то, что в отличие от Intel, эта компания не гнушается горячими процессорами. И пока это там Intel оптимизирует ядра своих детищ для меньшего тепловыделения, её конкурент спокойно выпускает на рынок всё новые и новые "печки", полагая, что проблема их охлаждения полностью ляжет на пользователей. Давайте обратимся к нашей таблице мощностей процессоров. Мы видим, что AMD Thunderbird 1000 выделяет 54 Вт тепла, а Pentium III в полтора раза меньше - 33 Вт. Разумеется, для таких разных процессоров нужны и разные кулеры. Только для Pentium III подойдёт обычный, алюминиевый с вентилятором 50x10, а для Athlon уже нужен большой с вентилятором 60x25. И если вы собираетесь разогнать свой процессор, то вам подойдёт не каждый кулер даже больших размеров, ведь с повышением тактовой частоты повышается и тепловыделение.

Именно для процессоров AMD Athlon и выпускается большинство сегодняшних кулеров. Благодаря тому, что такие кулеры можно поставить и на Pentium III / Celeron, их выпуск становится весьма прибыльным и простым делом. Очень часто на один и тот же радиатор устанавливаются разные вентиляторы и кулер обзаводится модификациями под Pentium III, Duron, Athlon, или Celeron. Но все флагманы производителей кулеров делаются именно на Athlon. Этот процессор охладить труднее, а потому и кулеры на него стоят дороже, хотя по себестоимости не сильно отличаются от моделей на Socket 370. Проще говоря, если бы не AMD, медь до сих пор использовалась бы лишь в самых дорогих кулерах, а мы бы покупали дешёвые жужжалки, ломающиеся через полгода работы.

Законы существования кулеров

Компьютерщики выдумали себе закон Мура. А законы передачи тепла сформировала сама природа. И они одинаковы для всех, где бы вы не находились, и какими компьютерами бы не пользовались. И на 286-м процессоре, и на Pentium 4 выделяется одна и та же энергия и рассеивается она в окружающую среду тоже одинаково. Но о термодинамики сегодня мы говорить не будем. В ходе жестокой конкуренции между сотнями производителей средств охлаждения выработались негласные законы, соблюдение которых гарантирует выпуск наилучших моделей кулеров с невиданной до сих пор популярностью.

• Кулер должен хорошо отводить тепло от процессора

• Кулер должен устанавливаться на все материнские платы и во все корпуса

• Кулер должен иметь крепление, обеспечивающее лёгкую установку, жёсткую фиксацию на процессоре и такое же лёгкое его снятие.

• Кулер не должен потреблять большую мощность и по возможности должен питаться от блока питания компьютера (через материнскую плату, или напрямую)

• Кулер должен быть тихим

• Кулер должен быть надёжным

• Кулер должен быть дешёвым

И всё. Всё остальное в кулере не важно. Даже если устройство охлаждения устанавливается только на один тип процессоров, но соответствует всем требованиям, оно будет популярнее любого другого. Конечно, соблюсти все требования к кулерам невозможно, хотя бы потому, что они косвенно противоречат друг другу. Поэтому, чаще всего ради выгоды в одном приходится жертвовать другим. Чаще всего в расчёт не берутся тишина и дешевизна. Конечно, существуют стандарты, которым должен соответствовать радиатор, или вентилятор устройства. Эти стандарты устанавливаются как производителями процессоров в виде минимальные размеров радиаторов, так и производителями материнских плат, а также теми лицами, которые следят за безопасностью компьютеров (именно они заставили устанавливать защитные решётки на вентиляторы процессорных кулеров). Но всё чаще из всех стандартов соблюдаются только требования безопасности. Именно поэтому до сих пор не было создано ни одного кулера, который бы существенно опередил конкурентов.

Расцвет и закат эры Orb-ов

Золотистые круглые кулеры производства Thermaltake и Titan вошли в нашу жизнь в начале 2000 года. С тех пор и по сей день они украшают собой витрины каждого компьютерного магазина. Произведённые по технологии Polarogic, дочерней компании Hewlett Packard, они действительно воплотили в себя гениальную инженерную мысль - расположение рёбер радиатора по воздушному потоку. Кулеры серии Orb занимают первое место по популярности среди всего, что относится к охлаждению компьютера. И тому есть множество причин. Основные - красивый внешний вид, относительно невысокая цена, относительно невысокий уровень шума и относительно высокая производительность. Если вы заметили, почти все достоинства - относительные. Если сравнивать Orbы с дешёвыми кулерами, они показывают себя с лучшей стороны, но когда цена соперников переваливает через 20$, цветные цилиндры не выдерживают и первого раунда. Прародителем всех круглых кулеров был HP TurboCooler. Его радиатор был рассчитан на крепление к серверным процессорам Hewlett Packard, а потому имел плоское дно и большие размеры. Thermaltake и Titan переделали его крепление, сделав возможным установку на гнёзда материнских плат.

Так появился Golden Orb, первый из серии золотистых цилиндров. Следом за ним Thermaltake выпустила ещё две модели для процессоров, использующих Slot 1, или Slot A.

И первые проблемы появились сразу же и стали преследовать всю серию этих кулеров - Golden Orb-ы устанавливаются далеко не на все материнские платы. Диаметр обычного Golden Orb Socket370 составляет почти 70мм. На популярнейших материнских платах от Abit кулеры упираются в конденсаторы, заставляя выбирать между Golden Orb и материнской платой. Если же вы используете переходники Slotket, то с установкой Golden Orb вы легко теряете один-два слота DIMM. Те же проблемы преследуют кулер под Athlon. Его высота в 53.6 мм мешает  становиться на некоторые платы. Проблемы решаются отгибанием конденсаторов, подточкой радиаторов и заменой двух модулей DIMM на один. Thermaltake пытается решить проблемы совместимости, выпуская Mini Golden Orb с диаметром 64 мм и Low Profile Orb высотой всего 25мм для тех, кто использует переходники в SMP материнских платах и для U серверов. Но это было только начало тернистого пути Golden Orb.

Поначалу всё шло хорошо - кулер надевался на процессорное гнездо, поворачивался на 20-30 градусов и крепко фиксировался на процессоре. Но именно недоработка самого крепления и явилась первым серьёзным ударом по репутации сокетных Golden Orb-ов. Дело в том, что Intel и AMD, гонимые жаром своих процессоров (особенно AMD) начинают использовать новый тип корпусов процессоров, где незащищённое ядро находится прямо в верхней части керамики и непосредственно касается радиатора. Intel догадалась использовать некоторое защитное покрытие самого ядра, а AMD делать этого не стала. В результате при установке Golden Orb на процессоры Thunderbird и Duron платформы Socket A кулер Golden Orb при повороте откалывает уголок ядра, навсегда убивая процессор. Вебмастера всего интернета шумят, недовольные гибелью своих только что купленных Duron-ов. Thermaltake резко убирает со своего сайта все надписи о том, что Golden Orb совместим с Socket A и отмахивается от всех камней в свою сторону. Для того, чтобы не потерять рынок Socket A кулеров, компания срочно выпускает специальную версию круглого охладителя - Chrome Orb.

Это устройство уже не должно было ломать уголки процессоров, но проблемы остаются. Первая проблема всё та же: кулер устанавливается не на все материнские платы. Решение проблемы простое - Mini Chrome Orb, новый кулер, вышедший прямо вслед за обычным хромовиком, имел диаметр всего 64 мм. Но вторая проблема не решена до конца. Стальное крепление намертво вделано в радиатор и неподвижно. Кулер надевается на процессор под углом и малейший его перекос ведёт к откалыванию уголка ядра и потере процессора. Другие кулеры крепятся так: радиатор ставится на процессор, а затем подвижная скоба прочно придавливает его к ядру. В этом случае отколоть злополучный уголок вообще очень трудно. И хотя такого ажиотажа вокруг убийственного крепления Orb-ов уже нет, в форумах по сети частенько проскальзывают сообщения о небезопасности хромовых цилиндров.

"Ни с того, ни с сего" процессоры начинают расти в частоте. Гонка AMD и Intel заставляет обоих спринтеров легко преодолеть барьер в 1000 МГц, с тем лишь отличием, что процессоры AMD на этом забеге греются в полтора раза сильнее, чем у Intel. И старых Chrome Orb начинает уже не хватать для 1000 МГц Athlon-ов, не смотря на заявленную совместимость с 1200 МГц процессорами. И тут инженеры Thermaltake предпринимают попытку использования двух вентиляторов в круглых кулерах. Super Orb нарушает все представления о компьютерных кулерах новаторской конструкцией и тишину двумя своими вентиляторами, которые имеют повышенную скорость по сравнению с предыдущими моделями Orb-ов. Thermaltake жертвует тишину в пользу производительности.

Семьдесят пять миллиметров его высоты не позволяют устанавливать Super Orb в некоторые корпуса, где блок питания нависает над процессором. А 69 мм диаметра приводят к скорейшему выпуску Mini Super Chrome Orb по уже отработанной схеме. Кулер гудит как пылесос, но большого прироста в производительности не даёт. Все, кто ожидал панацеи от Thermaltake в недоумении: почему же такое мощное устройство с двумя вентиляторами и таких размеров не охлаждает так, как надо?

Ответ лежал на поверхности, но не был востребован до поры, до времени. Не даром я упомянул, что прародитель Орбов, кулер Turbocool имел плоское основание. С кулерами Golden и Chrome Orb дело обстояло по-другому. От поверхности процессора и до рёбер радиатора отводимому теплу приходилось проделывать до 22.5 миллиметров пути. А так как основание кулера, впрочем, как и весь радиатор было сделано из алюминия, то спасительный холод не мог дойти до ядра в полной мере. Да и рёбра были слишком длинные. Поэтому даже отключение верхнего вентилятора не сильно сказывалось на производительности.

Решение было найдено - Mini Copper Orb. Этот кулер имел медное основание, которое должно было помочь эффективнее отвести тепло. Надо сказать, что кулер в такой модификации не достиг России.

Через некоторое время после анонсирования Thermaltake модифицировала медное основание этого охладителя, заменив плоскую поверхность,  на которой крепится вентилятор, на игольчатую. Это помогло использовать дополнительную часть ранее бесполезной площади радиатора. В таком виде Mini Copper Orb и достиг прилавков наших магазинов.

Некоторые обозреватели утверждали, что это лучший кулер из всей серии Orb-ов. В наших тестах, к сожалению, он себя проявил не самым лучшим образом. Вентилятор вращался с частотой 6250 Об/мин против 4000 у Golden Orb. Было видно, что Thermaltake выбивала всё, на что способна конструкция этих охладителей.

Последними на момент написания статьи стали кулеры серии Dragon Orb. Существенно изменив конструкцию крепления, Thermaltake выпустила сразу три модели своих драконов - обычную, с дополнительными рёбрами и с медным основанием. Шестьдесят девять миллиметров в диаметре, семьдесят девять миллиметров высотой (больше чем у Super Orb), рассчитанные на использование с двухгигагерцовыми процессорами, - все эти кулеры имели одну особенность - семитысячный вентилятор. Конечно, опционально устанавливался и вентилятор с частотой 4900 RPM, но основная поставка -7000 об/мин. Вентиляторы здесь устанавливались уже не внутри радиатора, а сверху него, как в обычных кулерах.  Thermaltake начала выпускать "пылесосы" - очень громкие кулеры, которые невозможно использовать в домашних компьютерах из-за высокого шума. С выпуском кулеров серии Dragon я связываю закат эры круглых кулеров.

Теперь давайте немного разберёмся, почему же круглые кулеры серии Orb перестали быть победителями рынка охладителей CPU. Вспомните, из чего состоит обычный кулер - из радиатора и вентилятора. И от производительности каждого зависит, насколько хорошо кулер будет охлаждать процессор. И если производительность вентилятора оценивается количеством воздуха, перегоняемого за одну минуту, то с радиатором сложнее. Для лучшего излучения тепла радиатор должен иметь как можно большую площадь поверхности, а чтобы одна его часть не была горячей, а другая - холодной, тепло должно равномерно распределяться по его объёму. Для выполнения второго условия достаточно применить материал с высокой теплопроводностью - медь, или серебро. Но в случаях с Орбами применения радиатора из чистой меди будет недостаточно. Всё равно, толстое основание, пусть даже выполненное из меди, но будет мешать эффективному отводу тепла. Надо, чтобы от поверхности крепления вентилятора и до поверхности соприкосновения с процессором было не больше четырёх-пяти миллиметров, но никак не два сантиметра.

Вторая причина - маленькая площадь поверхности радиатора. Это - основной недостаток всех Орбов. И от него уже никуда не деться. Площадь поверхности можно было бы увеличить тремя способами. Первый - повысить длину рёбер. Но в таком случае мы столкнёмся с двумя проблемами, как в случае с Super Orb: кулер будет сложно установить в некоторые компьютеры и верхняя часть рёбер будет холодная в то время, как нижняя - горячей. Правда вторая проблема может быть решена за счёт применения радиаторов из чистой меди. Можно также увеличить число рёбер на радиаторе. Но тогда их надо будет сделать тоньше. Я не могу сказать точно, вытачиваются, или выплавляются радиаторы Орбов, но для того, чтобы сделать рёбра тоньше придётся значительно усовершенствовать техпроцесс, что приведёт к удорожанию кулеров. Тем более, в Super Orb рёбра уже гнулись, а если их сделать ещё тоньше, они будут хрупкими. Можно было бы попробовать увеличить рёбра в толщину, но ведь 69 миллиметров диаметра уже создавали проблемы с совместимостью, а если увеличить это число хотя бы до 75 мм, то кулер будет становиться на единицы материнских плат. Можно увеличить рёбра внутрь цилиндра, но тогда оттуда придётся убрать вентилятор (как в случае с Dragon Orb 2) и поставить его сверху. При этом мы теряем основное преимущество этих круглых кулеров - направленность потока воздуха вдоль рёбер, и кулер становится таким же, как обычные квадратные охладители, только цилиндрической формы. А у квадрата всегда площадь больше, чем у круга, вписанного в него. То есть, мы видим, что площадь радиатора увеличить очень сложно.

Ещё одна проблема: радиаторы Thermaltake изготавливаются из нескольких частей, а потом спрессовываются вместе. Такой вариант всегда хуже, чем цельный радиатор. Но от этого никуда не уйти - технология, однако.

Просидев несколько часов за стопкой... книг, и просмотрев множество фотографий и обзоров, я придумал один вариант, который мог бы помочь Thermaltake с круглыми кулерами. Если сократить толщину основания до десяти миллиметров, и попробовать использовать сверхтонкие сложенные рёбра из фольги, как сделано сегодня во многих кулерах, то можно добиться их более частого расположения и увеличения площади радиатора. Но в этом случае вентилятору уже будет сложнее продувать часто стоящие рёбра. Вот здесь-то и пригодится четырёхваттный "семитысячник" драконов. Но это так, мысли в тему. Не стоит придавать им большого значения.

Thermaltake до сих пор продаёт все кулеры серии Orb. Обычных золотых цилиндриков хватает для охлаждения Pentium III и Celeron. Обычных хромовых - для Duron-ов. Но для Athlon, заменяющих десяток электроплиток, конструкция круглых кулеров уже неприменима. И это факт. А так как каждый новый процессор становится всё жарче и жарче, то я с уверенностью заявляю, что эра круглых кулеров для процессоров подошла к своему закату. Никаких путей вывода Orb-ов на новые мощности я не вижу. Это не значит, что Thermaltake перестанет их выпускать. Microsoft тоже до июня 2001 года продавала Windows 3.11. Вполне возможно, что и за Dragon последуют новые круглые охладители. Но толку от них будет не много.

Точные формы квадратов

И если с круглыми холодильниками нам придётся в скором времени распрощаться, то чем же так хороши квадратные стандартные кулеры? Ответить на этот вопрос смогу не только я, но и любой серьёзно занимающийся своим делом оверклокер. Первое - цена. Технологии производства прямоугольных кулеров довольно просты. Это - выдавливание и выплавление. Фреза идёт в дело крайне редко. Как происходит выдавливание? В общем, это можно объяснить просто на примере мясорубки. Поставьте в мясорубку за шнеком загородку с фигурным отверстием, а под мясорубкой поставьте движущийся конвейер. Фарш будет ложиться на конвейер в форме того самого фигурного отверстия за шнеком. И если он не расползётся, то нарезов получившуюся полоску на маленькие сегменты, мы и получим нужную нам форму нужной нам длинны. Примерно так же производятся радиаторы по технологии выдавливания. Только масштабы немного другие, да и сырьём служит расплавленный металл.

По этой технологии на радиаторе может быть установлено не очень много рёбер, и все они будут расположены параллельно. Расстояние между рёбрами, их толщина и высота ограничиваются лишь тем, насколько хорошо работает станок по производству радиаторов.

Рёбра можно вообще порезать поперёк, получив игольчатый радиатор. Но чаще всего игольчатые радиаторы получаются плавлением, так как это значительно удешевляет их конструкцию. Вообще, если уж мы заговорили о плавлении, то этот способ позволяет получить немыслимые конструкции радиаторов, даже поставить рёбра по воздушному потоку.

Преимущества квадратных кулеров даже не в таких причудливых формах. А, скорее, в том, что мощный вентилятор продувает всю поверхность рёбер и даже основание. Прямо направленный поток воздуха охлаждает весь радиатор. Соответственно, чем мощнее вентилятор мы поставим, тем больше отдачи от кулера мы получим. В круглых кулерах такого нет - там увеличение мощности вентилятора слабо сказывалось на производительности. Также ничего не мешает нам без зазрений совести увеличить радиатор в одну сторону, сделав его слегка прямоугольным.

Даже Thermaltake выпускала такие кулеры под именем Volcano. Большинство сегодняшних Socket A материнских плат сделаны по стандартам, которые требуют, чтобы справа и слева от гнезда процессора (со стороны ручника и с противоположной) было достаточно расстояния для установки таких радиаторов. Кроме этого, на квадратный радиатор можно установить множество типов вентиляторов - от 50x50x10 до 70x70x25, а то и больше. И если вы думаете, что это не преимущество, то очень ошибаетесь. На одном и том же радиаторе можно собрать несколько моделей кулеров, а если ещё и устанавливать вентиляторы на реверс, то и ещё в два раза больше.

Интересный момент - использование тонких рёбер из листов алюминия. Такая конструкция обладает заметно меньшим весом, да и рёбра можно установить почаще.

К тому же, плоские тонкие рёбра лучше отдают тепло, чем толстые. Главное в такой конструкции - соблюсти хороший контакт между рёбрами и основанием, которое, к тому же, можно сделать из меди. Зачем из меди? Читайте дальше.

Медные всадники силикона

Медь начала использоваться в кулерах относительно недавно. Всё та же холодность предыдущих процессоров не требовала каких-либо дополнительных расходов на охлаждение, а про использование меди и речи не было. Нет, конечно, медные радиаторы существовали в природе и продавались, но до появления Thunderbird и Pentium III это были единичные случаи. Сейчас медные кулеры очень распространены, и если вы всё же и не можете их найти на рынке, попробуйте онлайн магазины. Но это всё реклама, а вот что касается самих радиаторов, то здесь надо сразу предупредить о специфике использования меди.

• Во-первых, медь значительно тяжелее алюминия со всеми отсюда вытекающими последствиями. Если вы покупаете в интернет-магазине медный кулер, обратите внимание на его вес, потому что пересылка такого чуда техники может стоить в несколько раз дороже пересылки алюминиевого охладителя. Кроме того, надо учесть, что если кулер оторвётся от процессора и рухнет всеми своими полукилограммами на видеокарту, то вам долго придётся смотреть прайс-листы магазинов, продающих видеокарты, так что будьте уверены в хорошем закреплении кулера на материнской плате.

• И во-вторых, сама медь стоит дороже алюминия, а технологии обработки меди сильно отличаются от тех же по отношению к алюминию, поэтому цена медных кулеров будет значительно превосходить цену их аналогов из белого металла. Плюс к этому, медный кулер - это просто круто, так что готовьтесь выложить за него десяток-другой долларов исключительно из маркетинговых соображений.

Естественно, теплопроводность меди выше, чем у алюминия. Поэтому медный кулер всегда лучше такого же алюминиевого. Поэтому всё больше оверклокеров выбирают именно рыжие медные кулеры для своих процессоров. Но всё же стоимость таких вот кулеров очень высока, поэтому производители подобных устройств пытаются пойти на компромисс. Таким компромиссом становится использование меди только для основания радиаторов в то время, как рёбра и всё остальное выполняется из алюминия. Медное основание равномерно распределяет тепло по всей своей поверхности и серьёзно повышает КПД радиатора. Разумеется, возникает вопрос, как же прикрепить алюминиевые рёбра к медному основанию? Способов множество, самыми простыми из которых являются диффузия, - проще говоря, рёбра спрессовывают с основанием, - и склейка. Но и в том, и в другом случае рёбра должны быть очень тонкими, например, сделанные из согнутой алюминиевой пластины.

Одной из первых компаний, начавших производить такие кулеры, была ElanVital. За ней последовали и менее известные производители. Изготовление таких кулеров требует незначительно больших затрат, чем на алюминиевые, а при соблюдении технологии прирост производительности возрастает и очень сильно. Главное в таких случаях - обеспечить хороший контакт между основанием и рёбрами. В этом и есть проблема большинства дешёвых радиаторов, имеющих медное основание и алюминиевые рёбра.

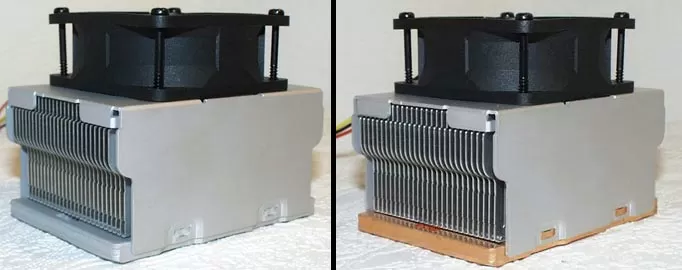

Ещё одним преимуществом такой конструкции является некая универсальность. Из одного и того же кулера можно сделать две модели - с алюминиевым и медным основанием, варьируя лишь материал подошвы радиатора и оставляя все остальные детали прежними. По тестам, производительность кулеров с медным основанием лежит между чисто медными и чисто алюминиевыми при условии одинаковой конструкции. Смещение её в одну, или другую сторону и будет говорить о качестве контакта между рёбрами и подошвой.

Но конечно, радиаторы из чистой меди всегда предпочтительнее. К сожалению, технология обработки у меди действительно сложнее, чем у алюминия. Поэтому подавляющее большинство медных радиаторов являются составными, то есть, рёбра каким-то образом прикреплены к основанию и не являются с ним одним целым. Теоретически, такой способ всегда хуже, потому что ни одна прессовка и ни один термоклей не заменят однородность материала по всей поверхности и всему объёму.

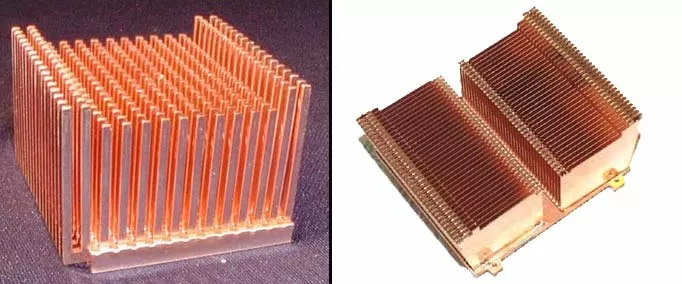

Мне известно лишь одно приятное исключение, когда составной радиатор ничуть не уступал однородным медным собратьям. Это - KANIE Hedgehog. На фото он слева. Справа - не менее популярный Thermalright SK6. Но у Hedgehog есть одно неоспоримое преимущество перед всеми остальными - он сделан в Японии, стране чудес. Именно Япония-страна выпускает в свет очень дорогие кулеры Alpha, равных которым сыскать довольно трудно. Поэтому хоть Hedgehog и стоит несколько десятков долларов, он того стоит.

Качество меди также влияет на характеристики кулера. Если вы покупаете себе очень дорогой кулер, то будьте уверены в том, что он сделан из правильной меди. Я не буду вдаваться в технологию обработки меди, а также в то, как различные дефекты влияют на термические характеристики кулеров. Но вы должны чётко понимать, что медные радиаторы очень дороги, и каждый производитель пытается сэкономить хоть на чём-то. А так как большинство полагают, что медь - она и в России медь, то производители с успехом продают некачественный товар нерадивым оверклокерам. Поэтому, чтобы отличить настоящий брэнд от подделки просто посмотрите на следующие важные моменты:

• Медный кулер стоит очень дорого, поэтому его упаковка должна быть соответствующей. Радиатор должен быть упакован в целлофановый пакетик. Хотя его отсутствие не всегда означает низкое качество.

• Медный радиатор должен быть одного цвета по всей поверхности, его подошва должна быть отшлифована до блеска

• Нигде на радиаторе не должно быть царапин, или неровностей

• Радиатор должен иметь покрытие, защищающее его от окисления

• На радиаторе не должно быть никаких следов от сварки, или других ожогов

• Рёбра составного радиатора должны быть надёжно закреплены на основании

Если все требования соблюдены, хорошее охлаждение вам обеспечено. Мне известны случаи, когда медные радиаторы, на поверхности которых имелось и окисление и другие следы издержек производства показывали отличные результаты, но повезёт ли так же всем остальным - большой вопрос. Дешёвые радиаторы в компьютере быстро окисляются, приобретая цвет знакомых нам Пушкина, Ленина, Маркса и других медных всадников, застывших на гранитных постаментах. Для кулера такое родство неприменимо.

Следующий очень важный вопрос: так как кулер из меди очень тяжёл, не раздавит ли он любимый процессор? Отвечаю: всё зависит от крепления. Здесь также, как и в случае с алюминиевыми кулерами - правильное крепление не причинит вреда процессору. Что же касается веса радиатора, то про это правильно написано в обзоре кулера Hedgehog. Вкратце скажу, что стальная скоба крепления создаёт давление намного большее, чем те 400-500 граммов, что весит охладитель. Поэтому ни раздавить ядро процессора, ни отломать зубчики гнезда процессора при правильном креплении нельзя. Конечно, чтобы предотвратить шквал писем в мою сторону, я скажу, что зубчики на гнёздах процессора отламываются очень редко - зачастую они срезаются острыми ушками плохого крепления, или всё же отламываются при применении излишней силы того, кто устанавливает кулер. В любом случае, и там и там вес радиатора не виноват, и всё дело в скобе крепления и руках. Естественно, вышесказанное относится к кулерам с разумными размерами - двадцать килограмм на процессор лучше не ставить.

За медными кулерами будущее. Они уже достаточно широко распространены на западе, и с каждым днём потребность в них растёт, потому и всё большее число производителей начинает предлагать нам рыжие радиаторы на процессор.

Альтернативные конструкции кулеров

Вы считаете, что кулеры серии Orb выглядят необычно? Дорогой товарищ, вы мало времени проводите на нашем сайте. Некоторые компании не могут пробить себе дорогу в лидеры производства кулеров из-за того, что большинство охладителей выглядят одинаково и на новое имя никто смотреть не будет. Другая причина - повышение производительности кулера совершенно иным путём нежели простым масштабированием размеров радиаторов и мощностей вентиляторов. Так и рождаются кулеры со странным внешним видом. В большинстве своём они очень редки. Но не смотря на это, мы коротко расскажем вам про некоторые из них.

Computer Noise Prevention System, или сокращённо CNPS. Корейская компания Zalman сделала своей целью избавление компьютера от шума. Их кулеры имеют форму... Ну, в общем, сами смотрите, какую:

Это один из радиаторов для кулеров серии CNPS 2000, 3000, 3100. Конструкция представляет собой шихтованные пластины, распущенные веером. Его необычность ещё и в том, что пластины покрыты золотом. Куда же крепится вентилятор?

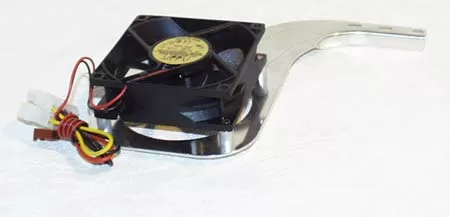

Ответ прост - на специальном кронштейне вентилятор крепится к корпусу, или блоку питания. Немного неудобно, да и в Mini-ATX корпус не поставишь, зато благодаря низкой скорости вращения большого вентилятора, без потери производительности в кубических метрах воздуха, мы избавились от шума. Конструкция полна недостатков, более подробно о которых вы узнаете из нашего обзора кулеров Zalman.

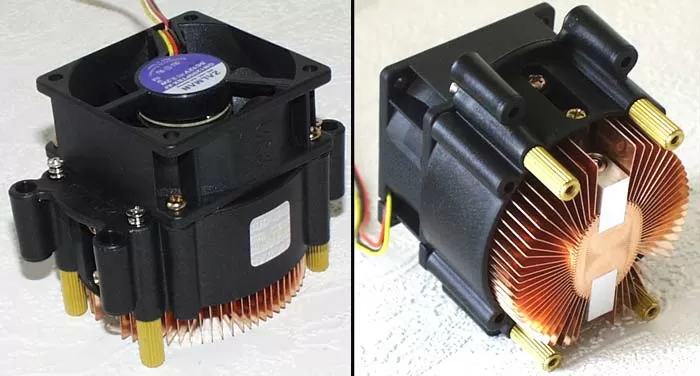

Следующий шаг от Zalman - расположение центра шихтовки в центре радиатора и радиальном направлении пластин. Контсрукция Zalman CNPS5000+ поражает воображение ничуть не меньше своих предшественников.

Само крепление кулера также необычно - он прикручивается к материнской плате через специальные отверстия, вот почему может устанавливаться только на Socket A процессоры и на процессоры Pentium 4. У нас также есть обзор этого необычного кулера.

Следующее, о чём надо упомянуть - теплопроводящие трубки. Если вкратце, то эти трубки за счёт специального наполнения очень хорошо проводят тепло (куда ж короче?). Сравнить
