Новое поколение ТВ-тюнеров от Pinnacle: PCTV Dual Hybrid Pro с интерфейсом PCI Express

Введение

Компания Pinnacle умеет удивлять общественность своими поистине революционными разработками. Она одной из первых предложила полноценную мультимедийную оболочку вместо привычного простого софта для просмотра телепрограмм, а вот теперь Pinnacle не побоялась сделать обогнать прогресс и представить миру совершенно новые, не имеющие аналогов ТВ-тюнеры. Новая модель PCTV Dual Hybrid Pro PCI-e построена на новом чипе Philips SAA7162, она имеет два независимых силиконовых ВЧ-блока, каждый из которых способен принимать аналоговое телевидение, цифровое DVB-T и радио. Этот ТВ-тюнер в полной мере поддерживает функцию "кадр в кадре", позволяет записывать один канал при просмотре другого и имеет интерфейс PCI Express 1x. Плюс новое программное обеспечение и поддержка Windows MCE. Давненько не было такого переполоха на рынке ТВ-тюнеров.

Новый чип Philips SAA7162

Переход ТВ-тюнеров с поднадоевшего уже интерфейса PCI 2.x на новый PCI Express, мягко говоря, затянулся. До недавнего времени на рынке присутствовали лишь две-три экзотических модели с этой шиной, и виной тому было отсутствие чипов с поддержкой PCI-Express. Ну а так как сегодня подавляющее большинство ТВ-тюнеров выпускаются на чипах Philips, то производители ждали новое решение от Philips с поддержкой нового интерфейса. И дождались - появился SAA7162, двухканальный чип, позволяющий обрабатывать одновременно два телевизионных потока: два аналоговых, два цифровых или один аналоговый и один цифровой.

SAA7162 имеет четыре цифровых входа, двадцать различных комбинаций двухканальных аналоговых видеовходов и четыре независимых телевизионных потока на выходе. Помимо этого, новый чип обладает 10-битным АЦП видео сигнала, масштабированием с попиксельной точностью, улучшенный PAL/NTSC comb фильтр. Поддерживается защита Macrovision (3-Level).

В плане звуковых возможностей, чип поддерживает декодирование стереозвука во всех современных форматах вещания, в том числе и NICAM, использующимся в России. В SAA7162 встроены четыре 16-битных АЦП звука с частотой дискретизации до 48 КГц и возможностью регулировки громкости, баланса и тембра звука. Поддерживаются фирменные технологии улучшения звука Philips Incredible Mono и Stereo.

Ну и, естественно, поддержка интерфейса PCI Express 1.0a с пропускной способностью до 2.5 Гб/с.

Чип Philips SAA7162 рекомендуется использовать используется с силиконовыми высокочастотными модулями Philips TDA8275 и силиконовыми DVB-T чипами Philips TDA10046A.

Двухголовые гибриды Pinnacle: один больше другого

Компания Pinnacle одновременно представила две модели новых ТВ-тюнеров с интерфейсом PCI Express. Это вышеназванный PCTV Dual Hybrid Pro PCI-e и PCTV Dual Analog + DVB-T + DVB-S, то же самое, но с поддержкой спутникового телевидения DVB-S. К нам на тестирование попали образцы обоих моделей. На момент написания обзора Pinnacle не анонсировала ни характеристики ТВ-тюнеров, ни их стоимость, ни комплектацию. Возможно, даже дизайн этих образцов при поступлении в продажу поменяется, ведь если посмотреть на следующую фотографию, то видно, что даже логотипы Pinnacle на двух тюнерах разные.

К сожалению, модель с поддержкой спутникового телевидения DVB-S была повреждена при транспортировке и протестировать её нам не удалось. Но зато у нас была возможность сделать несколько её фотографий, которыми мы с удовольствием с вами поделимся.

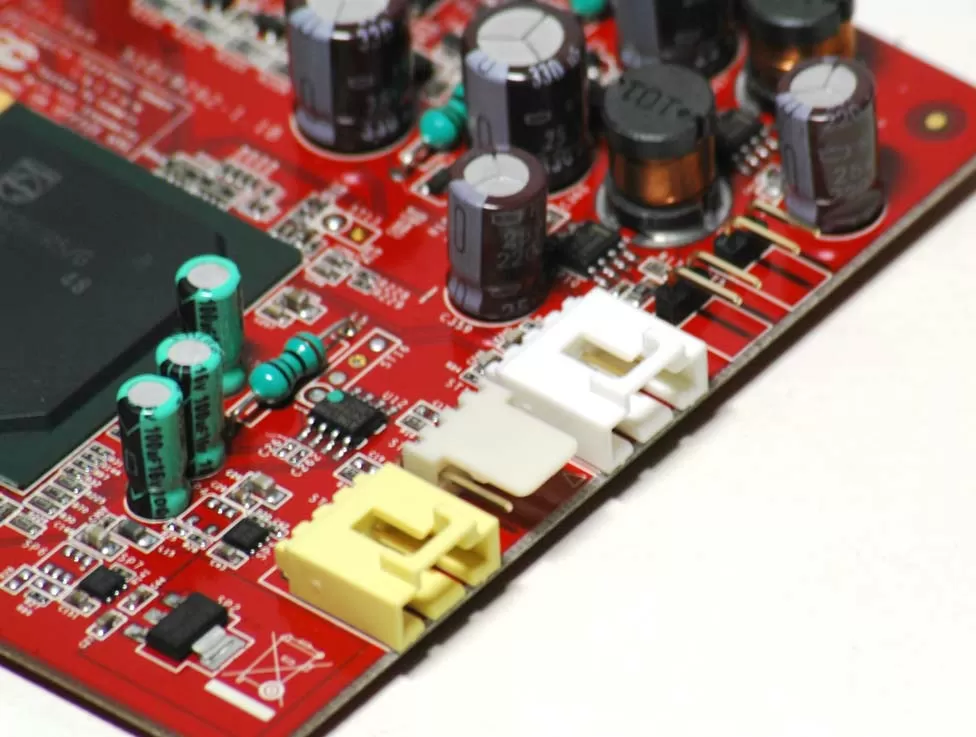

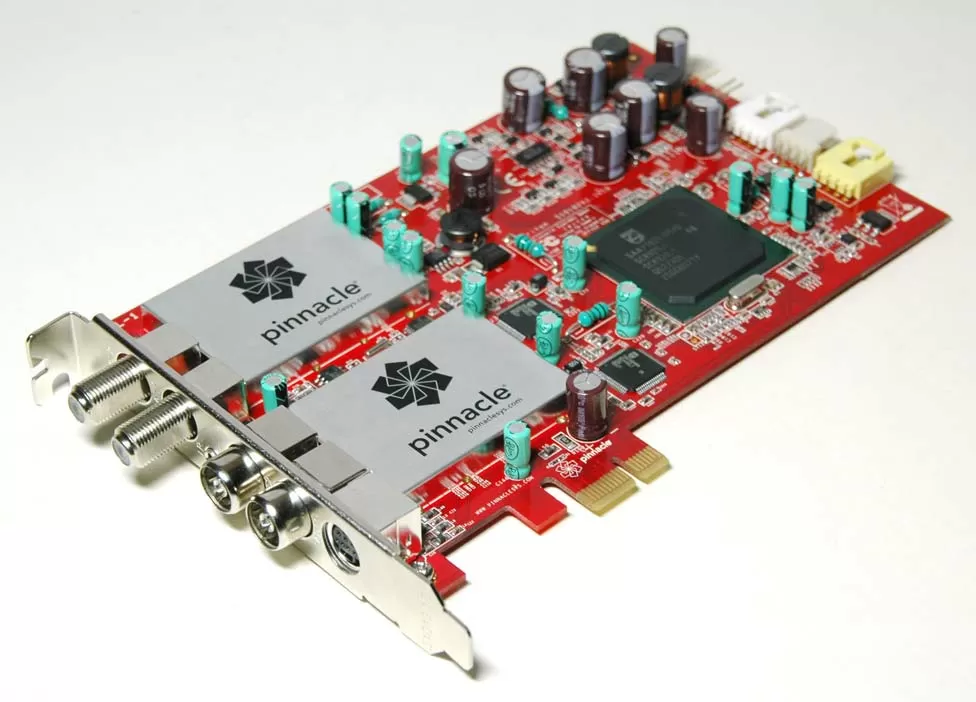

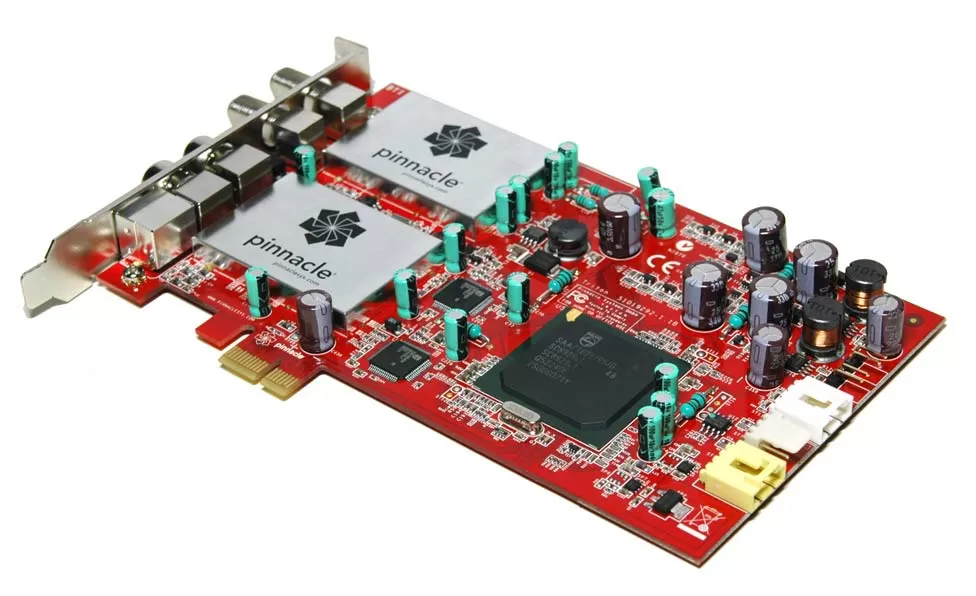

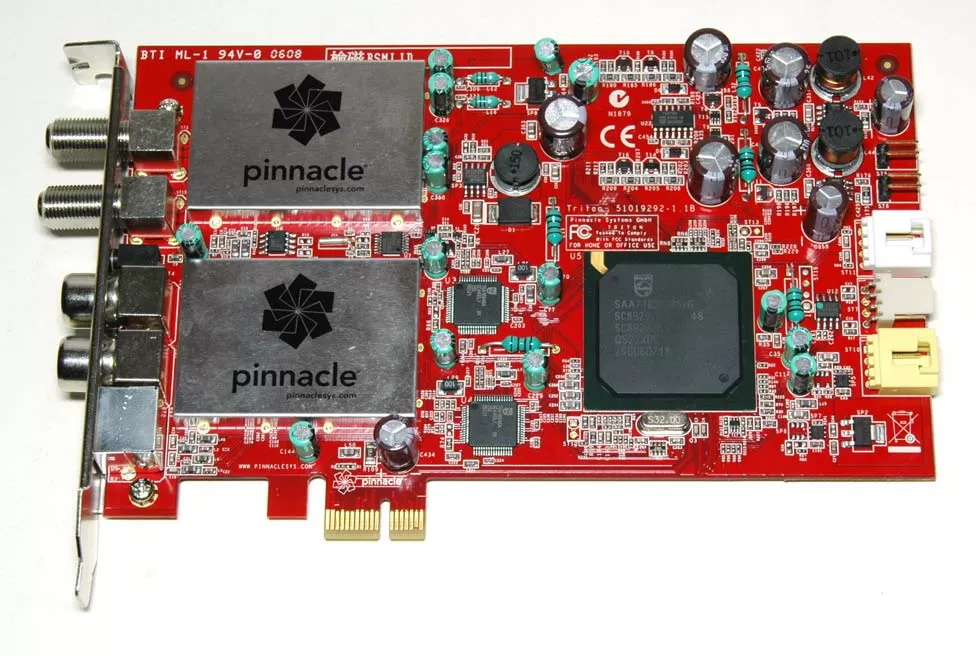

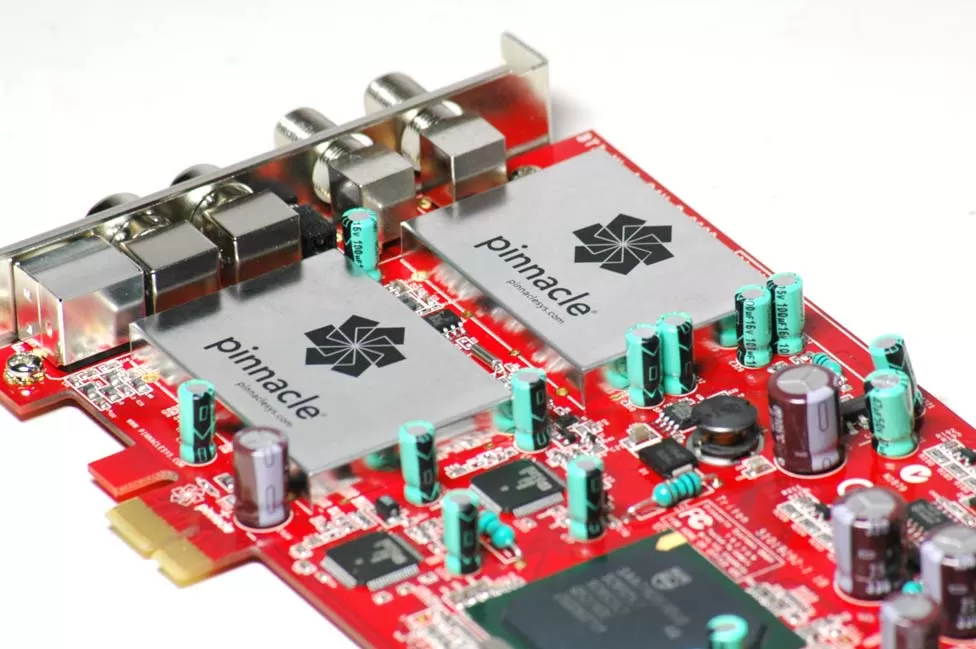

Как видно, на этом ТВ-тюнере компания Pinnacle задействовала все четыре цифровых входа двумя DVB-S приёмниками и двумя гибридами DVB-T/аналог/радио. Для радио приёмников теперь отдельное антенное гнездо - непозволительная роскошь: антенна подключается к одному из гибридных и коммутируется уже программно, в зависимости от ваших желаний. Сзади на плате установлены разъёмы для подключения аудио-видео устройств, в том числе ещё один внутренний независимый видеовход. Но более интересны нам два крайних двухконтактных разъёма - это выключатель питания для подключения в разрез между кнопкой включения компьютера на корпусе и контактами PowerSW на материнской плате. Да, новые ТВ-тюнеры Pinnacle, судя по всему, научатся включать компьютер с пульта ДУ.

Если присмотреться к фотографиям повнимательнее, то вы не обнаружите на ТВ-тюнере разъёма CI для подключения устройства чтения карточек оплаты спутникового ТВ. Возможно, что PCTV Dual Analog + DVB-T + DVB-S вообще не поддерживает декодирование коммерческих спутниковых программ, а может быть, компания предложит подобный картовод в качестве внешнего блока с интерфейсом USB. Так же пока не известно, будет ли поддерживать ТВ-тюнер работу со спутниковым интернетом, что было бы весьма актуально для двухголовой модели. Я надеюсь, что мы всё это узнаем, когда эти ТВ-тюнеры начнут поступать в продажу и обязательно протестируем рабочий образец. А пока перейдём к более простому гибриду.

PCTV Dual Hybrid Pro PCI-E

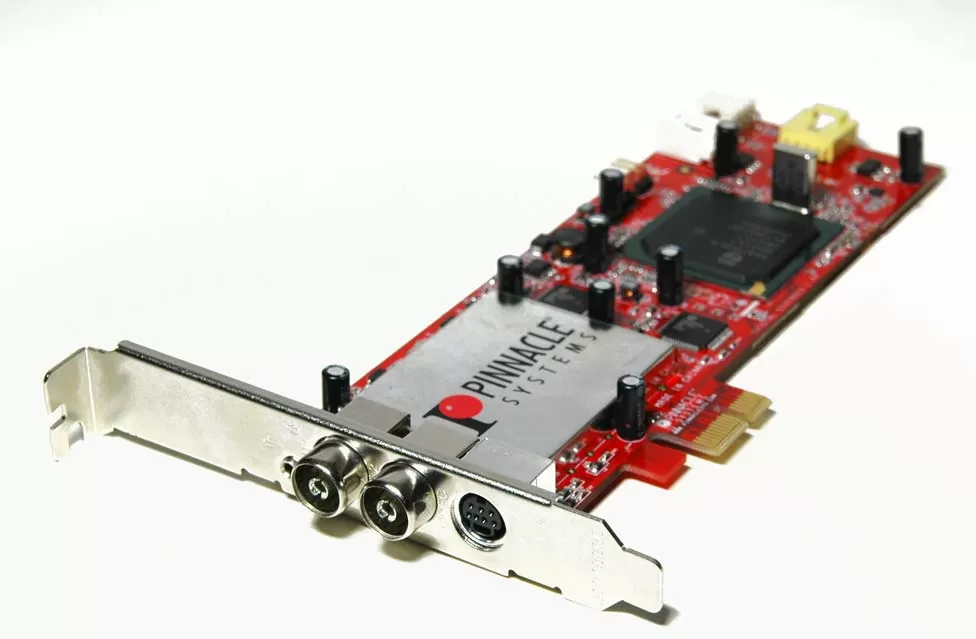

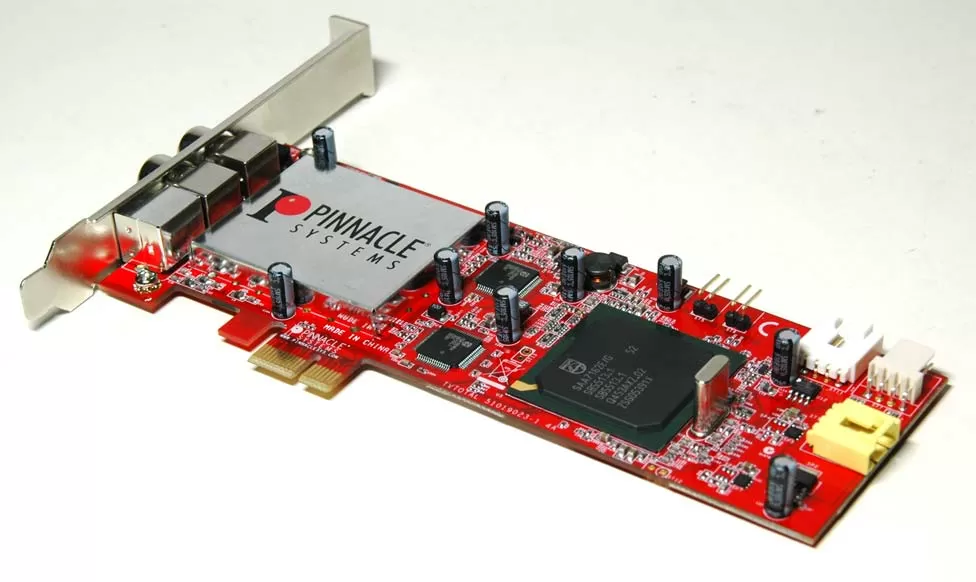

Модель PCTV Dual Hybrid Pro PCI-e не имеет спутниковых DVB-S ресиверов на борту. Она выполнена в низкопрофильном форм-факторе, что позволяет устанавливать этот ТВ-тюнер в компактные корпуса бесшумных медиа-центров. По внешнему виду не скажешь, что это ТВ-тюнер топ-класса с двумя гибридными ВЧ-блоками.

На панельке платы установлены (слева направо) гнездо ИК-датчика от пульта дистанционного управления, два комбинированных антенных гнезда (аналоговое ТВ + цифровое DVB-T + FM радио) и 8-контактный Mini-Din разъём видеовхода. Скорее всего, в комплекте с ТВ-тюнером будет поставляться разветвитель, позволяющий подключать к этому разъёму кабели S-Video, RCA и возможно даже компонентные. А для подключения антенн никаких переходников не требуется - разъёмы здесь стандартные, и совершенно не важно, к какому из них и какую антенну вы захотите подключить - радио или телевизионную.

Печатная плата Dual Hybrid Pro PCI-e не столь тщательно усеяна электролитическими конденсаторами, как у четырёхголового аналога. Здесь компоновка платы проще, но всё на своих местах.

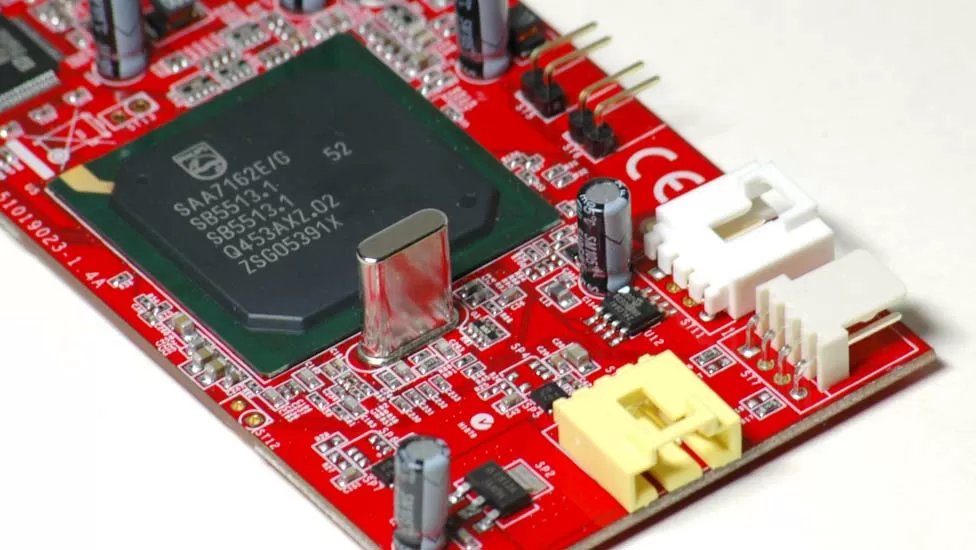

Как мы видим, здесь установлен тот же чип Philips SAA7162, внутренний аудио выход и видеовход и пара разъёмов для подачи сигнала включения компьютера материнской плате. Этот ТВ-тюнер так же, как и более старшая модель, может включать компьютер с пульта дистанционного управления.

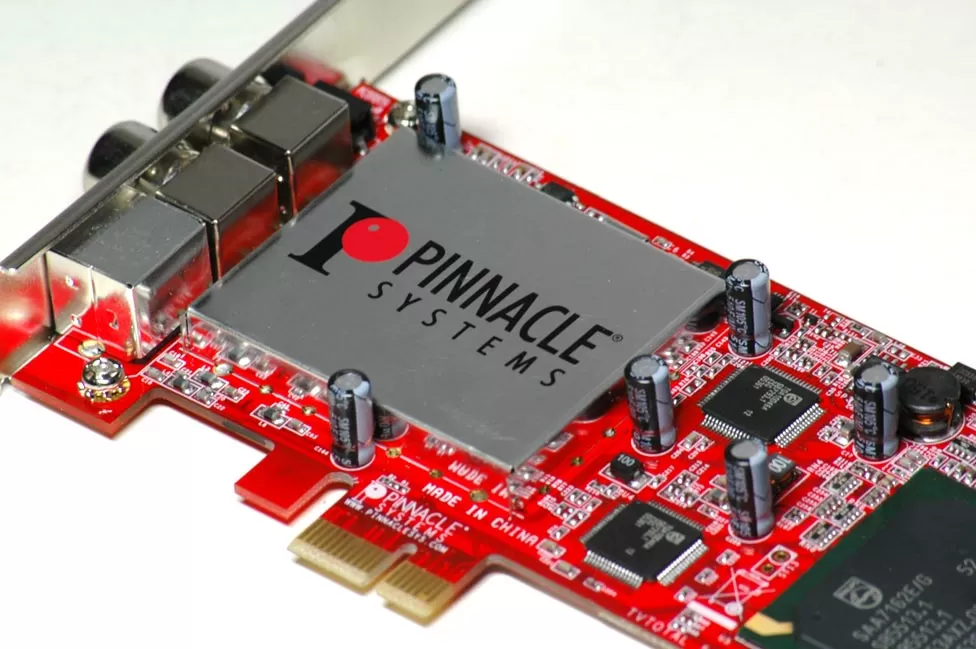

Два аналоговых чипа ВЧ-блоков скрыты под жестяным экраном с логотипом Pinnacle. Экран этот не снимается, но с уверенностью можно сказать, что под ним установлены два силиконовых ВЧ-блока Philips TDA8275 и две микросхемки FM-тюнеров. Справа мы видим два силиконовых DVB-T тюнера Philips TDA10046A. Они не боятся помех, поэтому не нуждаются в экранировании.

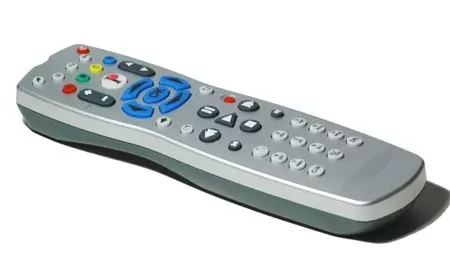

С новыми ТВ-тюнерами будут поставляться новые пульты дистанционного управления. Это современный пульт, разработанный Pinnacle специально для мультимедийных оболочек. Он большой, удобный и выглядит очень современно. Нажатия кнопок чёткие, информативные. Такой же пульт поставляется в комплекте с беспроводным медиа-центром Pinnacle ShowCenter 200 и некоторыми другими ТВ-тюнерами Pinnacle. Это один из лучших пультов дистанционного управления для ТВ-тюнеров, которые можно купить в России.

В общем-то, больше о конструкции ТВ-тюнера нам сказать нечего. Пришло время подключить его и проверить в действии. Установка PCI Express платы столь же проста, как установка обычного ТВ-тюнера с интерфейсом PCI. Подключение звуковой платы не обязательно - тюнер передаёт звуковой поток по шине PCI Express. Если же вы планируете включать компьютер с пульта дистанционного управления, как телевизор или DVD-плеер, то вам придётся подключить ТВ-тюнер к разъёму PowerSW на материнской плате и кнопке выключателя на корпусе. Таким образом, вы сможете включать и выключать компьютер как по старинке, нажатием кнопки на корпусе, так и с расстояния нескольких метров, посредством пульта ДУ.

Pinnacle MediaCenter

Новые ТВ-тюнеры Pinnacle поддерживают Windows MediaCenter Edition и, по слухам, отлично работают под Windows Vista. Но Pinnacle продолжает работать над совершенствованием и собственного медиа-центра, что вполне логично: компания имеет большой ассортимент мультимедийной продукции, которую можно было бы объединить одной программной оболочкой. Четвёртая версия Pinnacle MediaCenter уже имеет поддержку новых ТВ-тюнеров с интерфейсом PCI Express. Перед инсталляцией под Windows XP убедитесь, что на вашей операционной системе уже установлен Service Pack 2, в противном случае медиа-центр установить не удастся.

После инсталляции и перезагрузки компьютера программа попросит вас произвести необходимые настройки. Традиционно, Pinnacle MediaCenter полностью переведён на русский язык, так что никаких трудностей не возникнет.

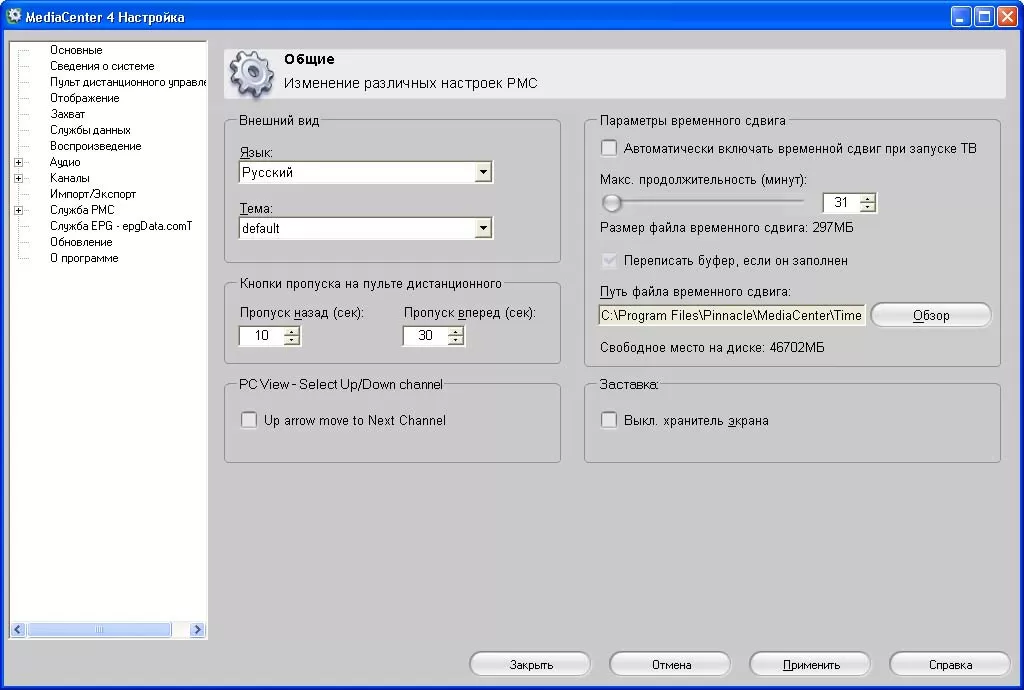

В общих настройках имеет смысл включить опцию автоматического включения временного сдвига при запуске ТВ. В этом случае компьютер начнёт записывать телетрансляцию в буфер не в тот момент, когда вы нажмёте на пульте ДУ кнопку паузы, а сразу при активации ТВ-режима, и в результате вы не потеряете ни секунды при переходе в режим TimeShift. А кроме того, у вас будет создаваться запас по времени, и вы сможете легко осуществить перемотку телевизионной программы назад, если что-то не расслышали или кто-то вас отвлёк.

В настоящее время ТВ-тюнеры Pinnacle поставляются с тремя типами пультов дистанционного управления. На соответствующей закладке вы можете выбрать свой тип. Но не надейтесь, что вам удастся перепрограммировать действия его кнопок.

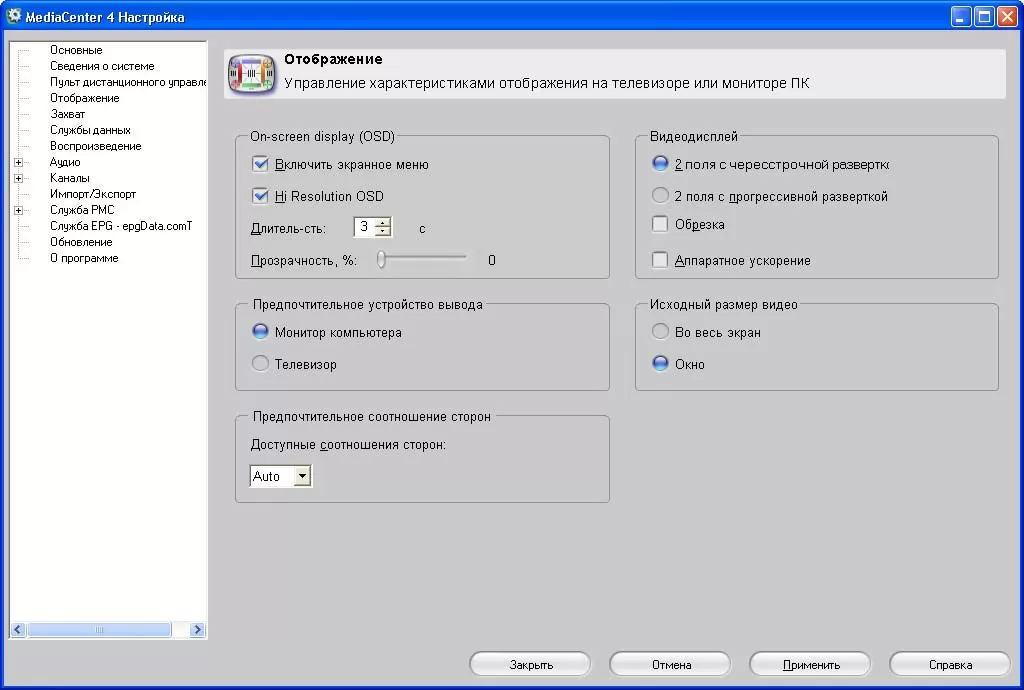

В настройках изображения было бы логично увидеть параметры яркости, контрастности, цвета и т.д. Но здесь всего лишь позволяется включить экранное меню (OSD), настроить устройства вывода изображения (монитор или телевизор), поменять чересстрочную развёртку на прогрессивную и добавить аппаратную обработку картинки. Параметров записи видео так же не много. Система поддерживает только собственные кодеки и не допускает вас к расширенным параметрам (разрешение, компрессия). Зато имеются заготовки для записи в форматах Apple iPod Video и Sony PSP. Кстати, о кодеках. После установки на нашем компьютере Pinnacle MediaCenter потребовал, чтобы мы зарегистрировали наш продукт на сайте компании. В этом случае нам станет доступным кодек MPEG 2. И хотя регистрация бесплатна, сделать это на стенде, не подключенном к интернету, оказалось проблематичным. А без кодека MPEG 2 пользователю не доступны не только запись в DVD формат, но даже просмотр DVB-T.

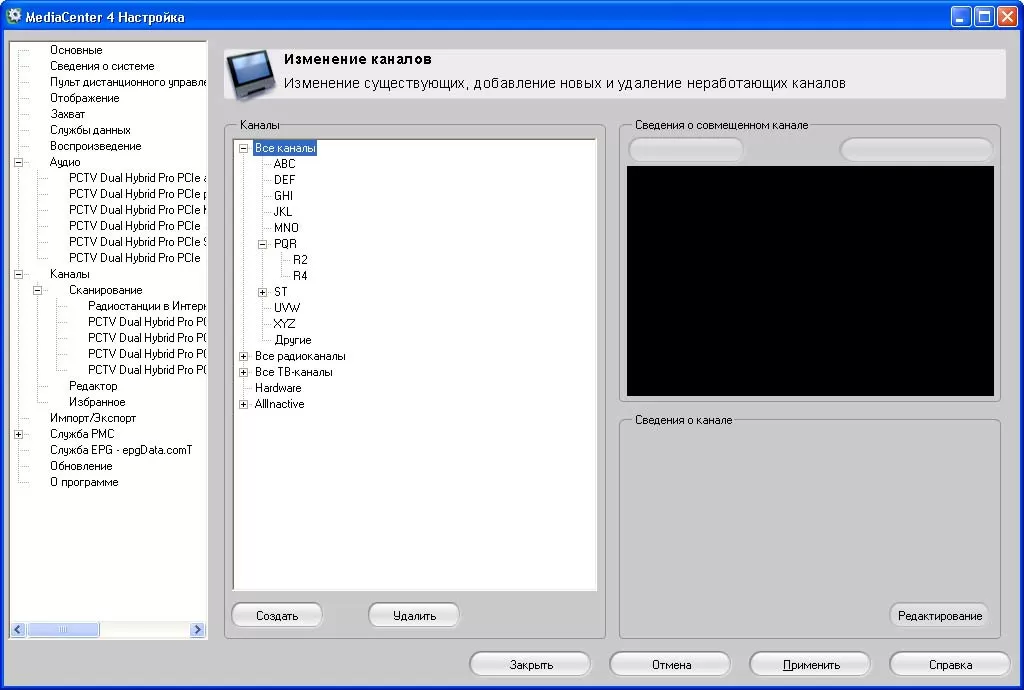

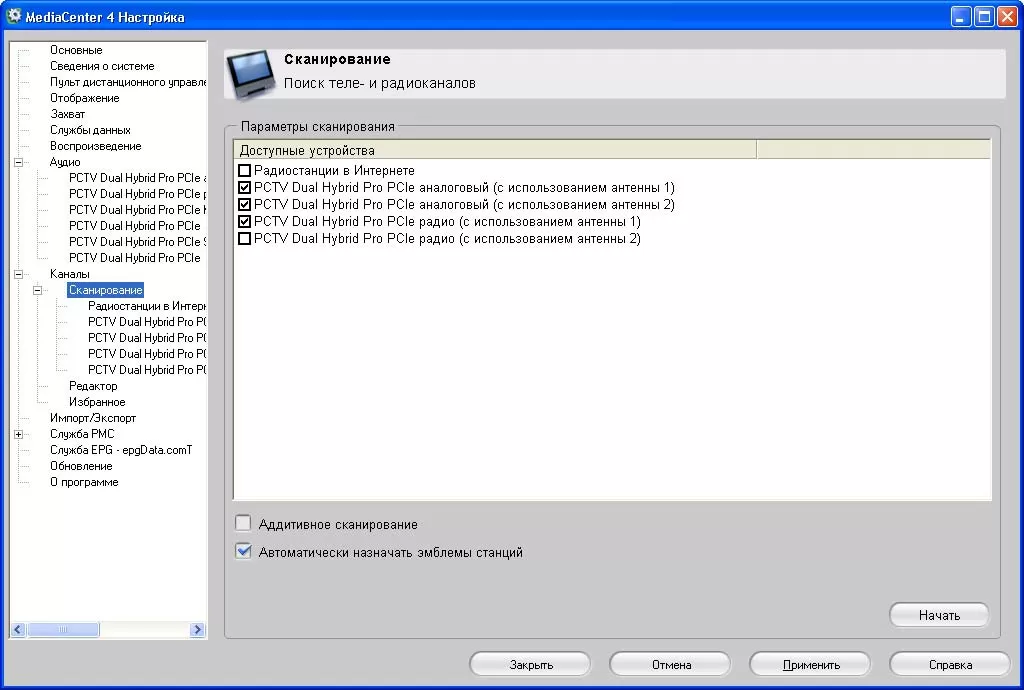

Перед поиском каналов вы выбираете, какой сигнал с какого антенного входа следует брать (аналоговое ТВ, DVB-T или радио). Методов сканирования два - обычное и аддитивное. Поиск проходит быстро, но некоторые каналы приходится затем подстраивать вручную. В качестве дополнительных "сладостей" Pinnacle MediaCenter может автоматически назначать эмблемы разным каналам (не для России, крошка) и работать с электронной программой через сервис EpgData.com (за деньги и не для России).

Произведя сканирование каналов и их подстройку, можем переходить к тестированию.

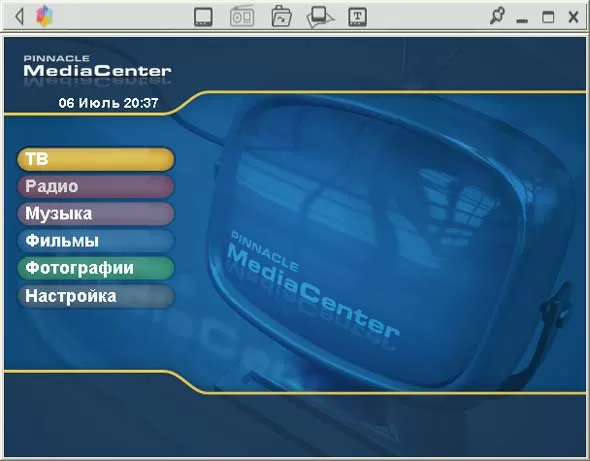

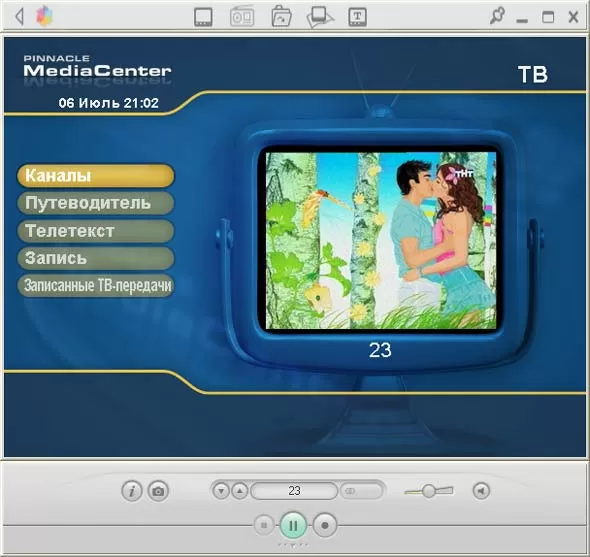

Красивая мультимедийная оболочка предлагает нам различные способы развлечения - просмотр телепередач, включение радио, воспроизведение MP3 музыки, фильмов или фотографий. Для нас важнейшим из искусств является телевидение, его и выбираем.

В новом окне вам предлагается выбрать нужное действие - смотреть какой-то канал, выбрать канал из электронной программы передач, начать запись или просмотреть уже записанную программу. Выбираем первый пункт и двойным щелчком мышки превращаем красивую мультимедийную оболочку в аскетичное телевизионное окно.

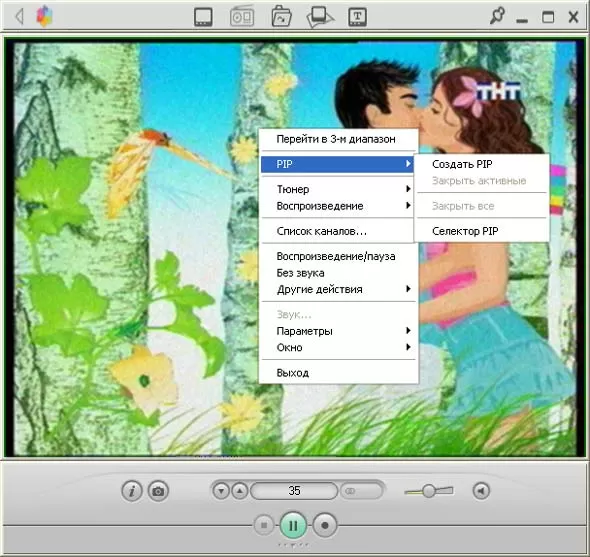

Интерфейс достаточно простой: стрелочками выбираем канал, отдельная кнопка на снятие скриншота, отдельная кнопка на запись и кнопочка паузы, останавливающая прямой эфир на вашем компьютере. Простота интерфейса говорит о том, что по замыслу Pinnacle вы будете управлять ТВ-тюнером только с пульта ДУ. Нажимаем правую кнопку на изображении - и в появившемся меню наш взгляд приковывает пункт "PIP". Вот она, та самая "картинка в картинке", которую теперь мы сможем с вами получить.

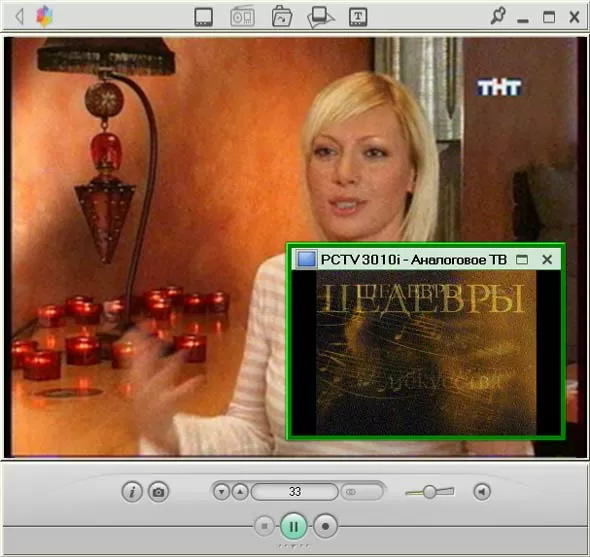

Настоящая "картинка в картинке" - поверх основного изображения появляется окошко с дополнительным изображением. Живое видео идёт в каждом из них, и вы можете мышкой перемещать дополнительную картинку по экрану и менять их местами. Во время просмотра звук идёт только с одного канала. Какой это будет, дополнительный или основной - вы можете выбрать кликом мышки. Теперь во время рекламы можно смело переключаться на другой канал и быть уверенным, что вы вернётесь к просмотру любимого фильма именно тогда, когда реклама закончится, не пропустив ни секунды. Но и стоит ли волноваться о секундах, когда даже в режиме PIP работает сдвиг во времени? Пропустили начало серии - отмотайте несколько минут назад!

Так как чип Philips SAA7162 полностью двухканальный, то вы можете осуществлять просмотр картинки в картинке, комбинируя два аналоговых ТВ-канала, два цифровых или один аналоговый и один - цифровой.

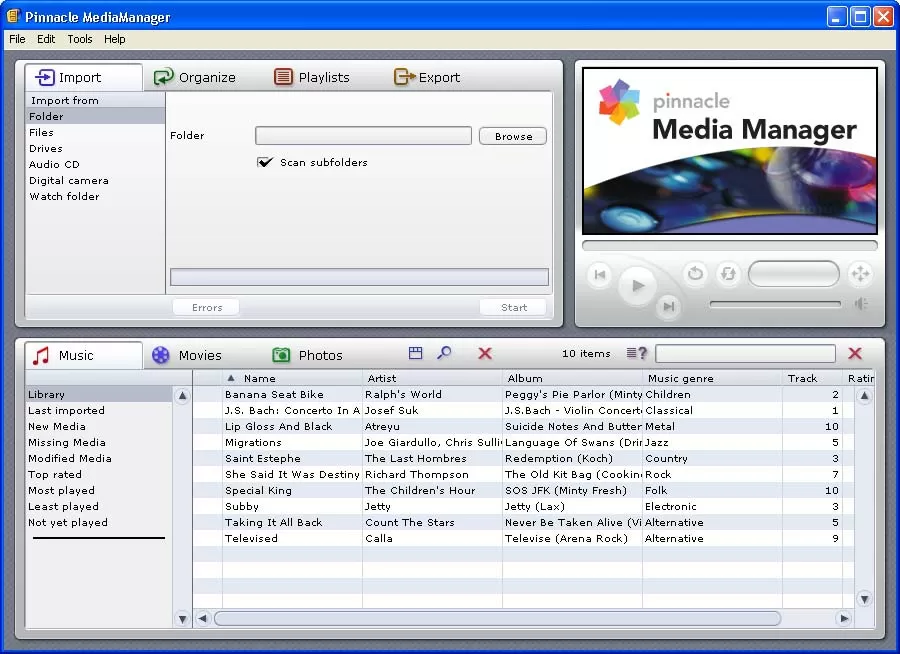

Возможности Pinnacle MediaCenter не замыкаются на показе телепрограмм, приёме радио и т.д. Вы можете работать с различными типами медиа-файлов: музыкой, фотографиями, своими записями и даже интернет-радиостанциями. Чтобы содержать свою медиа-библиотеку в порядке, вам пригодится программа Pinnacle MediaManager, являющаяся частью медиа-центра. С её помощью вы сможете сортировать свои записи, удалять ненужные, организовывать плейлисты и записывать файлы на DVD. Если же у вас установлен беспроводной медиа-плеер Pinnacle ShowCenter 200, то будьте уверены - он подружится с мультимедийной оболочкой и вы получите возможность использовать его для просмотра файлов на телевизоре.

Качество приема

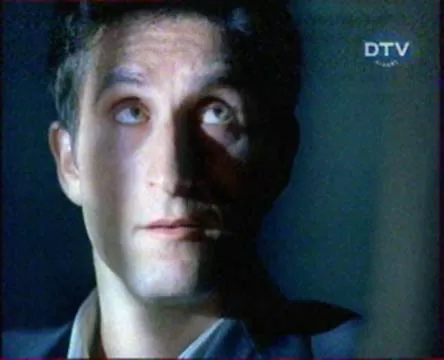

Как уже было сказано в начале статьи, к нам на тестирования попали технические образцы ТВ-тюнеров. И пока что мы не можем сказать, подвергнутся ли они каким-то изменениям перед тем, как поступить на прилавки магазинов. В текущем состоянии ТВ-тюнер Pinnacle PCTV Dual Hybrid Pro PCI-e обнаружил все доступные аналоговые каналы. Качество картинки половины заслуживает оценки "хорошо". Остальные - "удовлетворительно".

Всё же большое количество шумов не позволяет оценить 10-битное аналогово-цифровое преобразование чипа Philips SAA7162.

Выводы

Однозначно можно сказать, что компании Pinnacle удалось повернуть курс развития ТВ-тюнеров в нужную сторону. Теперь мы имеем чёткое представление о том, каким должен быть ТВ-тюнер, который мы пойдём покупать завтра. Два универсальных приёмника, поддержка "картинки в картинке", новый формат платы и новый интерфейс PCI Express. Такой ТВ-тюнер, как PCTV Dual Hybrid Pro PCI-E можно смело покупать с большим заделом на будущее - когда поменяются материнские платы и старую шину PCI сменит PCI Express, когда цифровое телевидение заменит собой аналоговое, когда Windows Vista со встроенным медиа-центром представит собой стандарт программного обеспечения, этот ТВ-тюнер не утратит свою актуальность.

Покуда цена PCTV Dual Hybrid Pro PCI-E остаётся неизвестной, трудно сказать, насколько выгодна будет покупка этой модели. Но совершенно понятно, что сейчас есть все предпосылки для перехода индустрии ТВ-тюнеров на новый интерфейс PCI Express. Старт дан и стоит нам лишь немного подождать - как рынок наполнится новыми решениями от основных производителей ТВ-тюнеров.

Михаил Дегтярёв (aka LIKE OFF)
14/07.2006
