Низкопрофильный кулер Titan NK54TZ с теплопроводящими трубками под LGA775

Введение

Ещё недавно сфера применения низкопрофильных кулеров для CPU ограничивалась стоечными серверами, да иногда офисными компьютерами в тонких корпусах. Но концепция использования ПК в качестве домашнего медиа-сервера или медиа-центра (HTPC: Home Theater Personal Computer), привела к распространению специальных низкопрофильных корпусов, созданных именно для HTPC, таких как Hiper Media Center HMC-1K53A.

В спецификации такого корпуса указано, что для охлаждения процессора подойдёт любой кулер высотой не более 40мм.

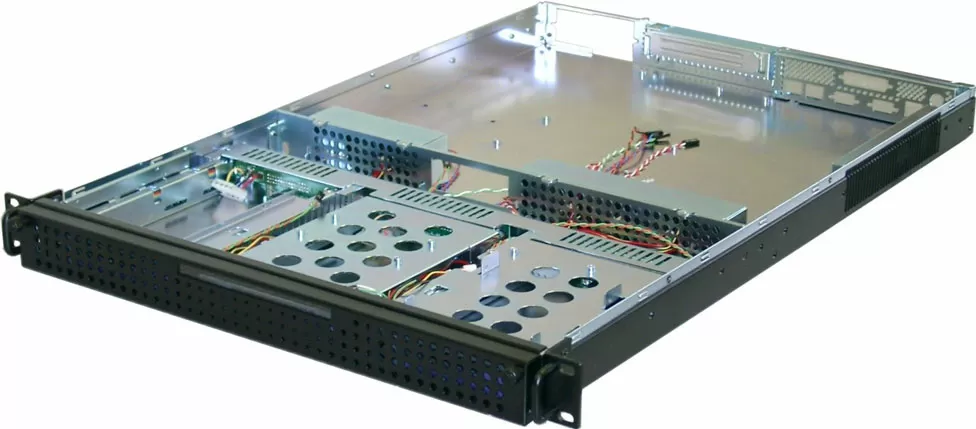

Другой случай - это уже названные корпуса для 1U/2U серверов, устанавливаемых в стойку. Далеко не каждый такой корпус поставляется в комплекте с кулером или вентиляторами, так что зачастую сборщику или конечному потребителю, желающему сэкономить на сборке сервера своими руками, приходится искать низкопрофильные процессорные кулеры. Ну а так как экономия при сборке сервера своими руками из тех же самых комплектующих, что используют "брэнды" составляет от 30% и более, то многие небольшие компании, которые умеют считать деньги, возлагают задачу по сборке серверов на своего системного администратора.

Едва ли будет задача сэкономить на процессорном кулере, но здесь цель другая - найти хорошее решение, которому можно будет доверить стабильность всей машины.

Решение Titan NK54TZ

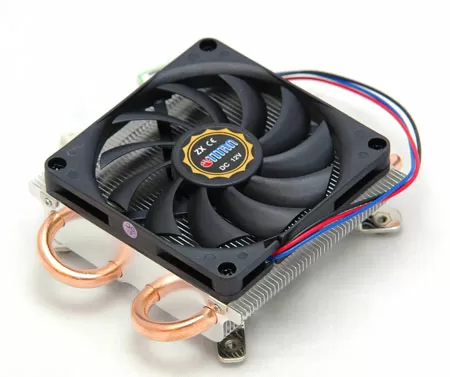

Кулер Titan NK54TZ - буквально новое слово в низкопрофильных кулерах. Этот кулер использует теплопроводящие трубки, которые уже проникли во все сферы охлаждения, они встречаются в кулерах для видеокарт, процессоров, даже в ноутбуках. Но в низкопрофильных моделях их не встречалось. Причина игнорирования технологии Heatpipe в самом, пожалуй, мощном секторе компьютеров (я имею в виду серверы) достаточно проста.

Тепловые трубки, насколько нам с вами известно, служат для переноса тепла на сравнительно большое расстояние - на другую сторону видеокарты, от процессора ноутбука к вентиляционной решётке, от основания CPU-кулера к массиву пластин, расположенному высоко над материнской платой. Низкопрофильные кулеры сами по себе небольшие, помимо этого, они имеют стандартные размеры, и переносить тепло в них, в общем-то, некуда. Вторая причина в том, что тепловые трубки - это альтернатива дорогой и тяжёлой меди. Большинство heatpipe-кулеров имеют алюминиевый массив пластин радиатора, посаженный на медные теплопроводящие трубки. Но на серверном рынке нет проблем с тем, чтобы содрать с покупателя деньги за медный радиатор, нет проблем и с его весом.

Так может быть, и никому не нужно это решение, предложенное компанией Titan? Пользователей низкопрофильных HTPC корпусов не так уж и много, а для серверного рынка есть другие модели? Попытаемся разобраться.

Ну что же, первое разочарование - высота кулера. В спецификации указано 39 мм, но если измерять, насколько кулер возвышается над поверхностью процессора, не учитывая изгиб крепления, то получается 34 мм. Это очень много для серверного корпуса высотой 1U, что составляет 44мм. Так что в серверный 1-юнитовый корпус этот кулер можно будет установить только без вентилятора, если в сервере предусмотрено охлаждение CPU кулера системными вентиляторами. А вот заявленный уровень шума - это многовато для домашнего HTPC компьютера. Скорее всего, придётся вручную "душить" вентилятор.

Кулер поставляется в небольшой картонной коробочке. Комплект поставки минимален: вместе с охладителем вы найдёте шприц с термопастой, да пакетик с винтиками. Ну а что ещё хотеть от низкопрофильного решения?

Конструкция Titan NK54TZ

Конструктивно модель NK54TZ ничего интересного из себя не представляла бы, если бы не её размеры. Всё же необычно видеть перед собой такой низкий кулер, с радиатором на теплопроводящих трубках.

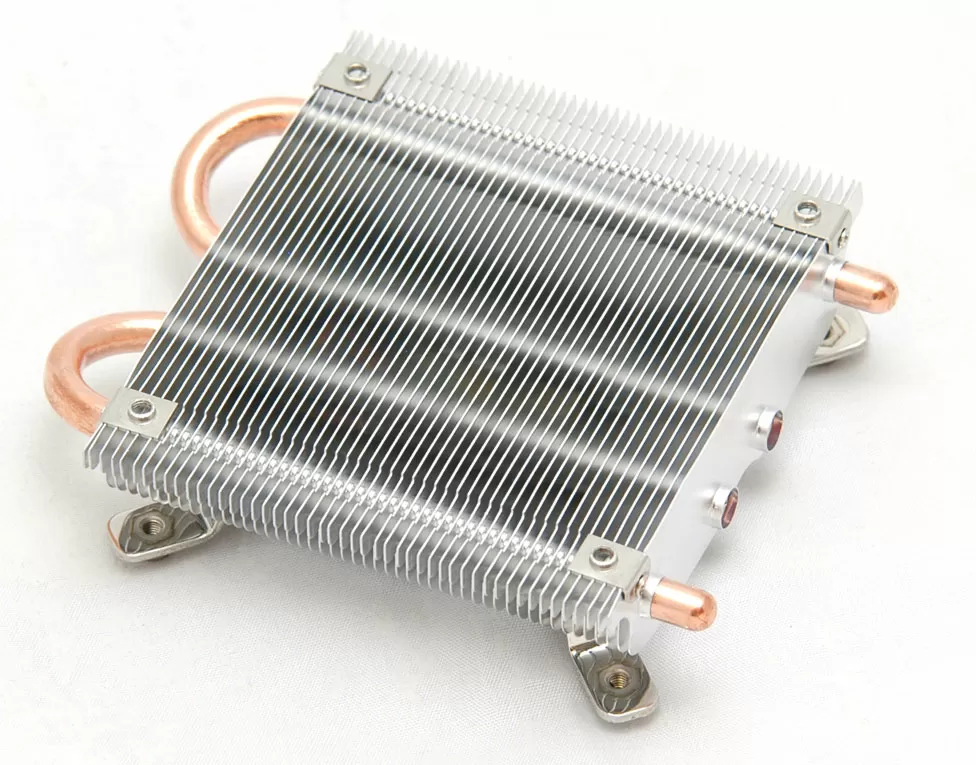

Обычно, у heatpipe-кулеров трубки начинаются в основании радиатора и заканчиваются в массиве его пластин. Здесь же трубки двумя концами пронизывают рёбра. Нижняя часть трубок припаяна к основанию радиатора.

Подошва радиатора ровная, немного шероховатая, что при использовании очень мелкодисперсной термопасты вроде Titan Nanogrease обеспечить лучший тепловой контакт за счёт проникновения теплового интерфейса в мельчайшие углубления на подошве.

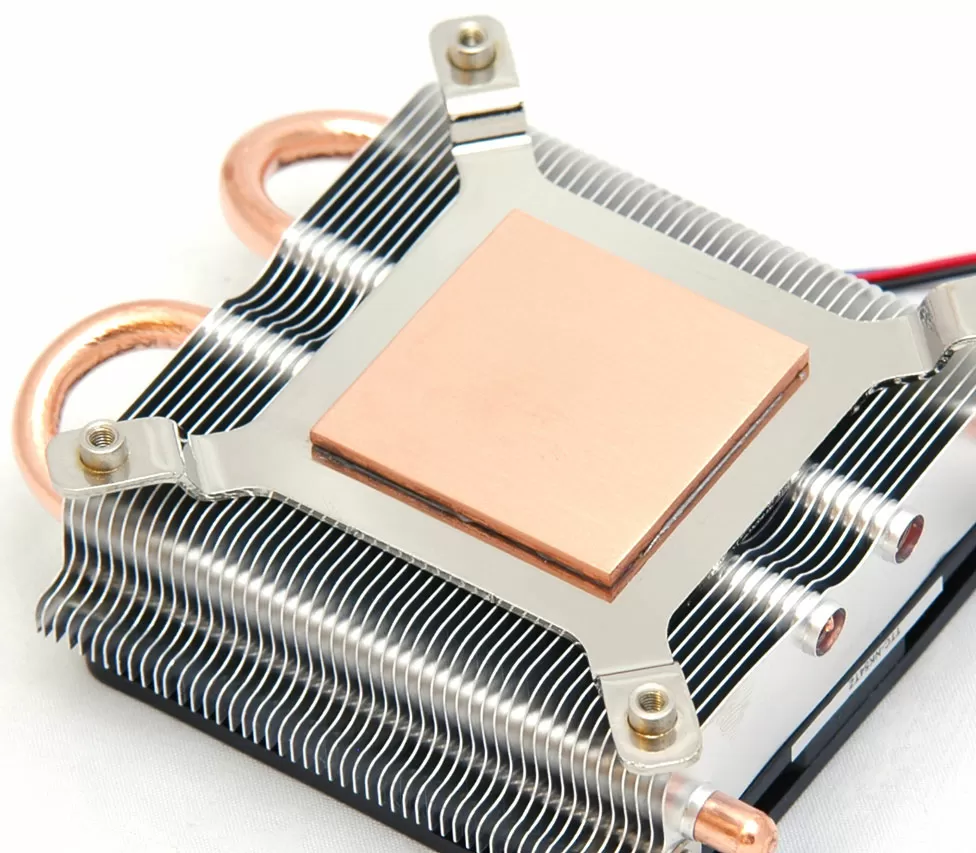

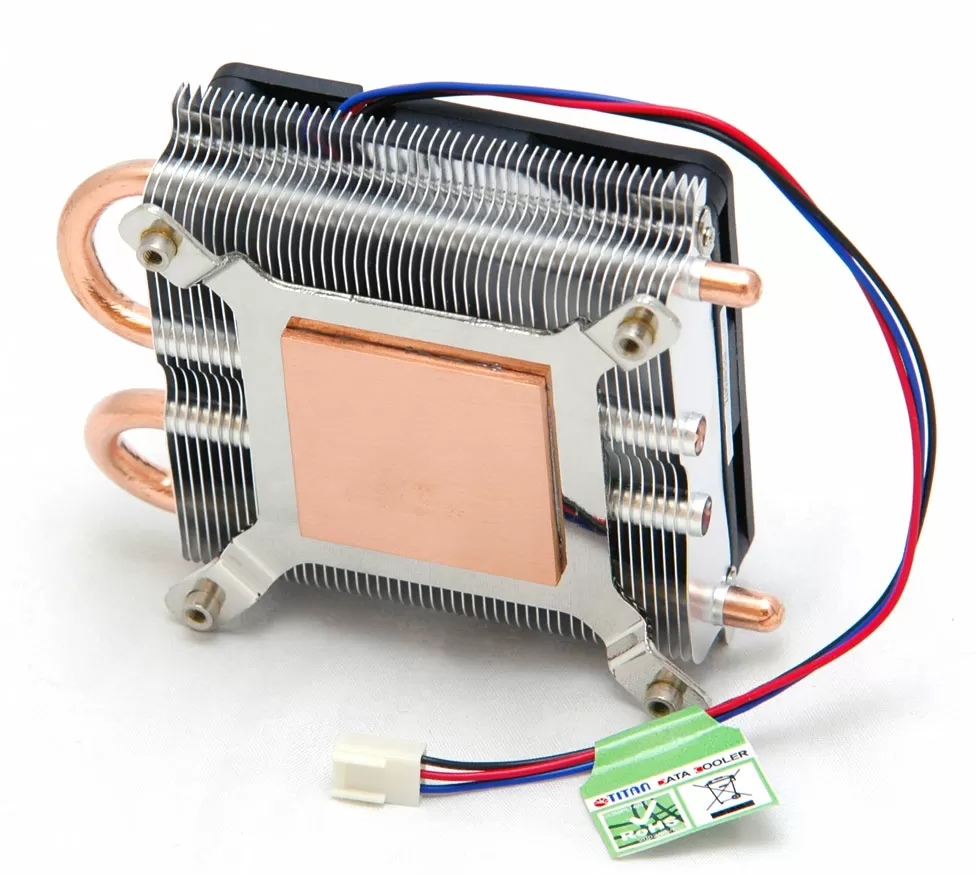

Основание радиатора - это медная пластина размерами 40x40x3 мм, припаянная к металлической X-скобе крепления. Обратите внимание - в скобу уже впрессованы гаечки с резьбой. Тип крепления кулера NK54TZ простой - вы сквозь отверстия в материнской плате, прикручиваете кулер болтиками.

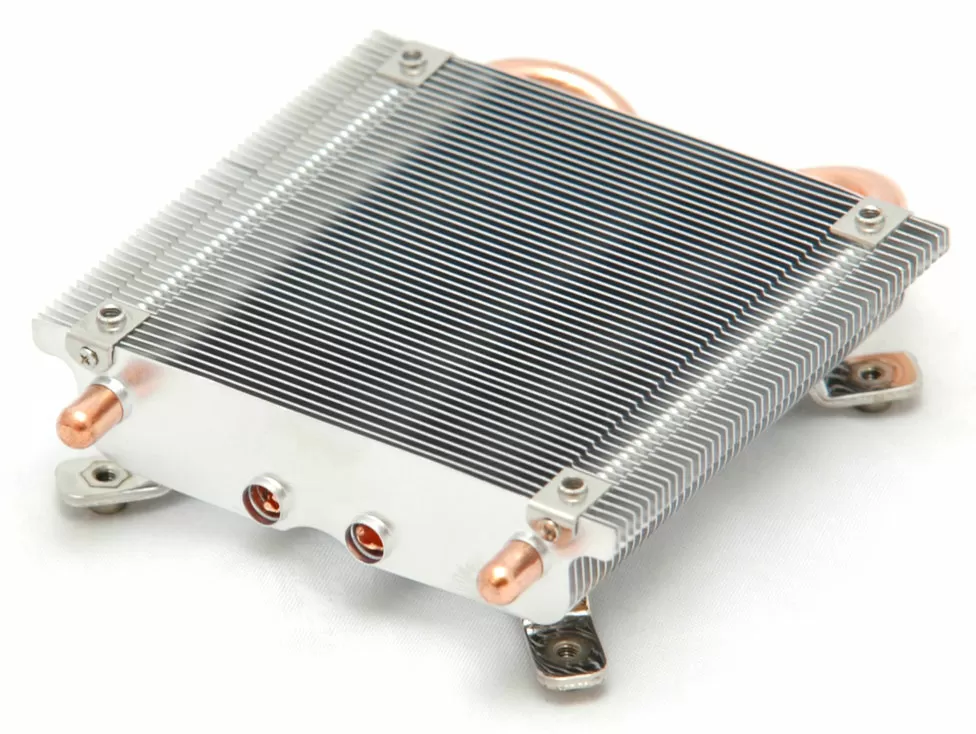

Конструкция радиатора - это массив из 46 алюминиевых пластин, скреплённых теплотрубками. Метод крепления пластин к трубкам - сжатие, следов пайки не видно. Некоторые из рёбер находятся в непосредственном контакте с основанием радиатора. Роль трубок в этой конструкции - равномерно распределить тепло по небольшому объёму радиатора. Конец каждой теплотрубки смещён относительно её начала на 25 мм наружу и на 5 мм выше. Трудно сказать, насколько такое решение эффективнее аналогичного алюминиевого радиатора.

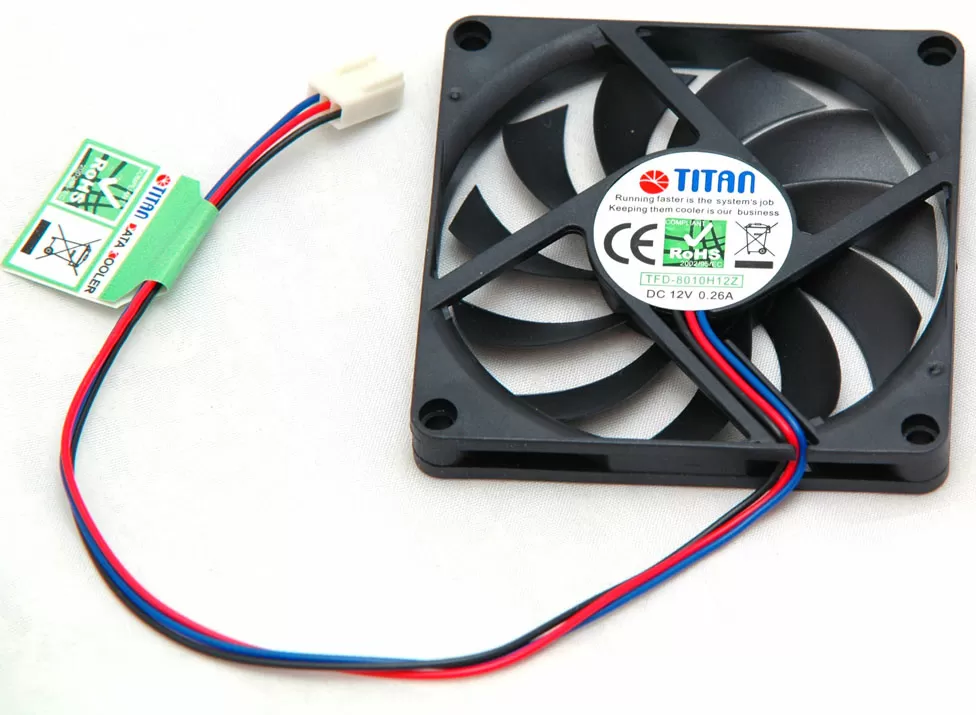

Вентилятор на кулере Titan NK54TZ имеет не очень распространённые размеры: 80x80x10 мм. Но в случае выхода из строя, вы сможете найти ему замену.

Низкопрофильных кулеров, в общем-то, не так уж и мало. И есть проверенные временем решения типа TTC-CU14TB. Пришло время сравнить их между собой и выяснить плюсы и минусы новой конструкции.

Инсталляция

Кулер имеет нестандартные размеры, а потому может упираться в конденсаторы или радиаторы на материнской плате. На нашей тестовой Asus P5LD2 кулер мог быть установлен только в одном положении, изгибом трубок к модулям памяти. Что же до фиксации болтиками, то она так же неудобна - во-первых, надо прикручивать кулер с обратной стороны материнской платы, а во-вторых, плата заметно изгибается при инсталляции кулера. В общем, это плата за низкопрофильную конструкцию.

Тестирование

Для тестирования был использован процессор Intel Pentium 4 520, 2.8 GHz, 1 Mb L2, 800 MHz FSB. Этот процессор имеет максимальное тепловыделение 84 Вт, а максимально допустимую температуру - 67 градусов Цельсия.

Тестирование производилось на операционной системе Windows Vista Ultimate. Эта ОС в режиме простоя загружает процессор сильнее, чем предшественница, Windows XP, да и для новых компьютеров она более актуально. Процессор Pentium 4 работал в штатном режиме при частоте 2.8 ГГц и на напряжении 1.4 В.

Тестирование проводилось следующим образом: загружалась операционная система, после чего компьютер простаивал без действия 20 минут, пока не установится стабильная температура процессора. Затем запускалась программа S&M, которая подогревала процессор в течение 30 минут. Фиксировались максимальные показатели температуры простоя и загрузки.

Что можно сказать по результатам тестов? По сравнению с точкой отсчёта, стандартным кулером Intel, поставляющимся в комплекте с процессором, низкопрофильный Titan NK54TZ показал себя лучше. Сравнивая эти два кулера, понимаешь, что размер не всегда имеет значение. Если сравнить NK54TZ с другим низкопрофильным, медным Titan CU14TB, то результаты последнего выглядят как провал. Возможно, виной тому слишком слабый вентилятор медной модели. Но надо сказать, что и установить-то его на материнскую плату было непросто - размеры медного радиатора превышали допустимую норму и края упирались в конденсаторы. Хотя, у меня нет оснований грешить на тепловой контакт CU14TB - при тестировании его радиатор раскалялся как следует.

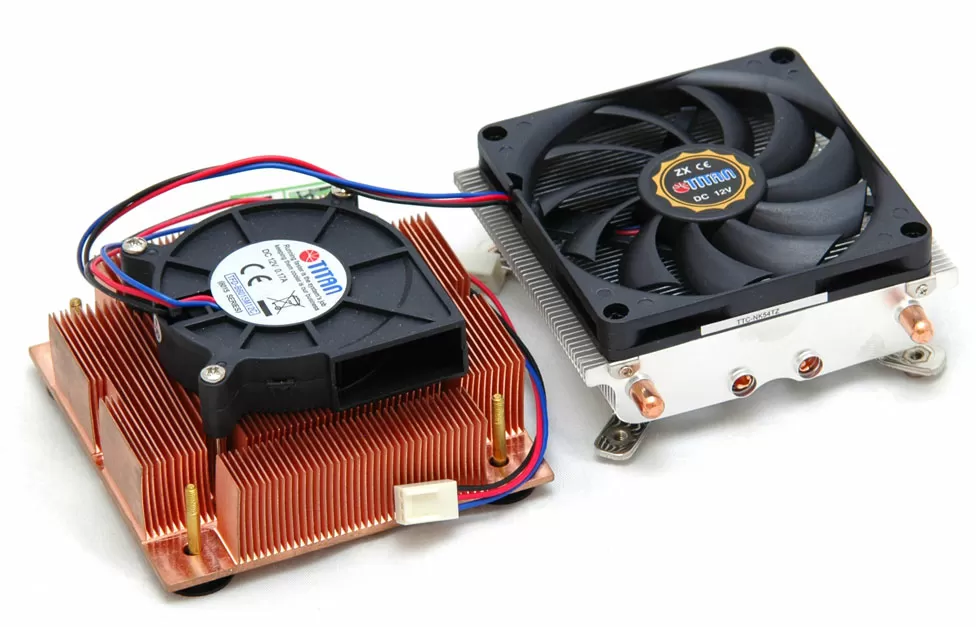

Ещё интереснее сравнивать NK54TZ с медным кулером Floston FCI775HQBP, считающимся тихой альтернативой боксовому кулеру Intel. Эта модель с тремя теплопроводящими трубками, большим вентилятором и медным массивом радиатора, выиграла у низкопрофильного Titan-а всего один градус, работая при этом на максимальной скорости.

Что касается уровня шума, то NK54TZ работал намного тише, чем медный Cu14TB и тише боксового кулера Intel. Правда, по акустическим параметрам он уступил произведению Floston.

Выводы

Самое основное, что нам удалось выяснить, протестировав Titan NK54TZ, это то, что наконец-то появился низкопрофильный кулер, который по своим параметрам превосходит даже стандартный боксовый кулер Intel. Модель Titan NK54TZ охлаждает лучше, а работает тише. По эффективности эта малютка может поспорить и с большими по размерам товарищами, имеющими более грозный вид.

Кулер Titan NK54TZ можно смело рекомендовать всем тем, кто подбирает себе низкопрофильный кулер для тонких офисных или мультимедийных компьютеров. При покупке или перед заказом обязательно измерьте материнскую плату, чтобы убедиться, что кулер не упрётся теплотрубками в конденсаторы или другие элементы материнской платы. Если всё нормально, то вы получите относительно тихое и эффективное средство охлаждения, вполне применимое в HTPC или серверах высотой 2U.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютором Titan в России за предоставленный кулер Titan NK54TZ

Михаил Дегтярёв (aka LIKE OFF)
