Настоящий ТВ-тюнер из Германии - Terratec Cinergy 600 TV

Введение

Немецкая компания Terratec - признанный лидер в области производства полупрофессионального аудио оборудования. Но вот уже больше года Terratec расширяет свой бизнес на другие категории рынка. Сегодня в ассортименте Terratec помимо звуковых карт и устройств видеозахвата присутствуют и игровые аксессуары, и наборы для моддинга, и видеокарты и многое другое, включая всеми любимые ТВ-тюнеры. Что говорить, сегодня ТВ-тюнеры - прибыльный бизнес: спрос на них растёт из-за низкой цены и потребности пользователей превратить компьютер в центр развлечений. Производство ТВ-тюнеров стало проще за счёт более новых чипов и поддержки на уровне программного обеспечения. В результате с аппаратной точки зрения большая часть плат ТВ-тюнеров похожи как братья и различия идут, в основном, за счёт программного обеспечения. Но так как ТВ-приёмник в компьютере - это устройство, являющее собой симбиоз программ и железа, то и в наших обзорах мы одинаково оцениваем обе составляющих готового продукта, без скидок на имя производителя или его опыт. Ведь зачастую новички на в этом бизнесе способны заткнуть за пояс именитые брэнды.

Что касается непосредственно немцев, то в модельном ряду Terratec платы ТВ-тюнеров производятся под маркой "Cinergy" и варьируются, в зависимости от используемого чипа и наличия/отсутствия блока FM-радио. В нашем обзоре присутствует топовая на сегодняшний день модель Cinergy TV Radio на наиболее удачном чипе Philips SAA 7134HL с FM-тюнером.

Комплект поставки

Сравнительно большая коробка из чёрного картона, оформленная в общем стиле компании Terratec. Описания на различных европейских языках, кроме русского. Но по заявлениям компании, адаптация продукта под Россию уже ведётся и оформление упаковки, как и нашлёпка легендарной надписи "адаптировано для России" - лишь дело времени.

В упаковку таких размеров можно было бы поместить два ТВ-тюнера с полным боевым комплектом, но те, кто имеет дело с продукцией Terratec, уже привыкли вместе с платой покупать воздух. Судите сами, сколько свободного места остаётся, если внутри находятся:

• Сама плата ТВ-тюнера

• Пульт ДУ с батарейками

• Датчик ИК-сигнала

• Кабель 3.5 мм jack stereo для подключения к звуковой карте

• Компакт-диск с программным обеспечением

• Инструкция по установке платы

Чувствуется нехватка FM-антенны и дополнительного компакт-диска с программным обеспечением для видеомонтажа. Хотя, и на одном компакт-диске нашлось место для программы WinDVR, известного инструмента для записи видео на компакт-диск.

Характеристики ТВ-тюнера вполне стандартны для модели на чипе SAA7134HL.

• Чип-декодер Philips SAA7134HL с 9-битным аналого-цифровым преобразованием и декодером NICAM

• Запись видео в формате MPEG I/II, MPEG 4 или AVI с любым установленным в системе кодеком

• Запись FM-радио в формате WAV, MP3 с любым установленным в системе кодеком

• Возможность захвата одного кадра и серии кадров в форматах BMP и JPEG

• Запись по расписанию ТВ-програм в фоновом режиме

• Обработка изображения с использованием фильтров деинтерлейсинга

• Многоканальный предпросмотр каналов

• Возможность установки видео в качестве обоев рабочего стола

• Поддержка телетекста

• Сканирование частот с шагом 0.125 МГц

Ничего необычного здесь нет. Поддержка стереозвука в формате NICAM, запись видео и аудио с любым установленным в системе кодеком, программный деинтерлейсинг. Чего явно не хватает, так это функции сдвига во времени (TimeShift), предустановленной сетки частот каналов и поддержки русскоязычной ТВ-программы. Хотя, последнее, скорее всего, относится к процессу локализации продукта и этого придётся подождать. С программной точки зрения, тюнер является довольно-таки простым. Посмотрим, что с аппаратной составляющей.

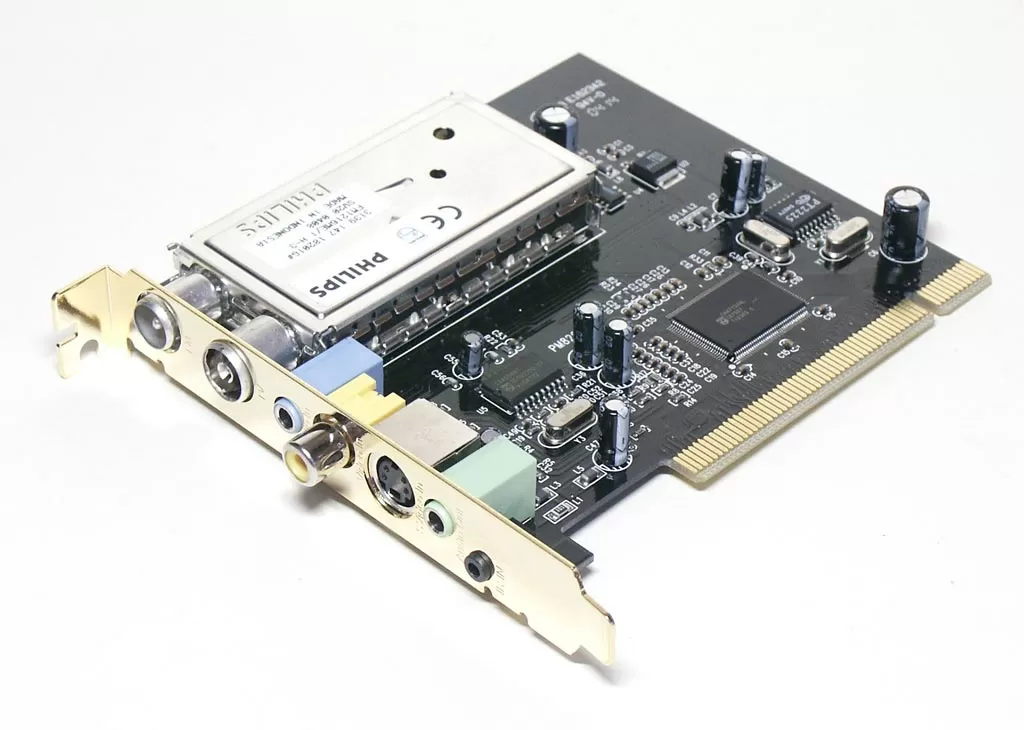

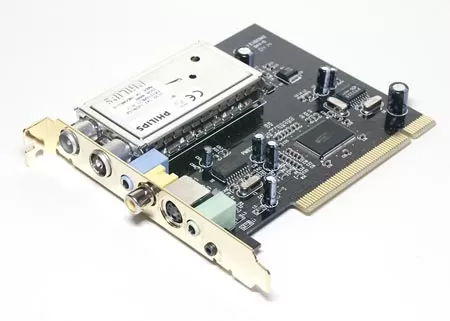

Глядя на фотографию, первое, что хочется сказать, как же стильно этот ТВ-тюнер выглядит: золотистая панелька отлично гармонирует с чёрным лаком печатной платы. Сейчас Terratec придерживается именно такого стиля. На панельке установлены следующие гнёзда:

• FM-антенна
• ТВ-антенна
• Линейный аудио вход (3.5 мм гнездо)
• Композитный ТВ-вход
• S-Video ТВ-вход
• Линейный аудио выход (3.5 мм гнездо)
• Гнездо ИК-датчика

Как и должно быть, гнездо ИК-датчика имеет меньший диаметр и сдвинуто с общей линии, чтобы исключитьошибочное подключение датчика или звуковой карты.

А вот внутренних гнёзд для подключения к звуковой карте на ТВ-тюнере нет. И это очень плохо, поскольку современные материнские платы в большинстве случаев не имеют линейных входов на задней панельке. А если и имеют, то эти входы перекоммутируются на центральный канал и сабвуфер 5.1-канальной системы. Ну а маленькие баребонки формата SFF зачастую имеют линейный вход только на лицевой стороне.

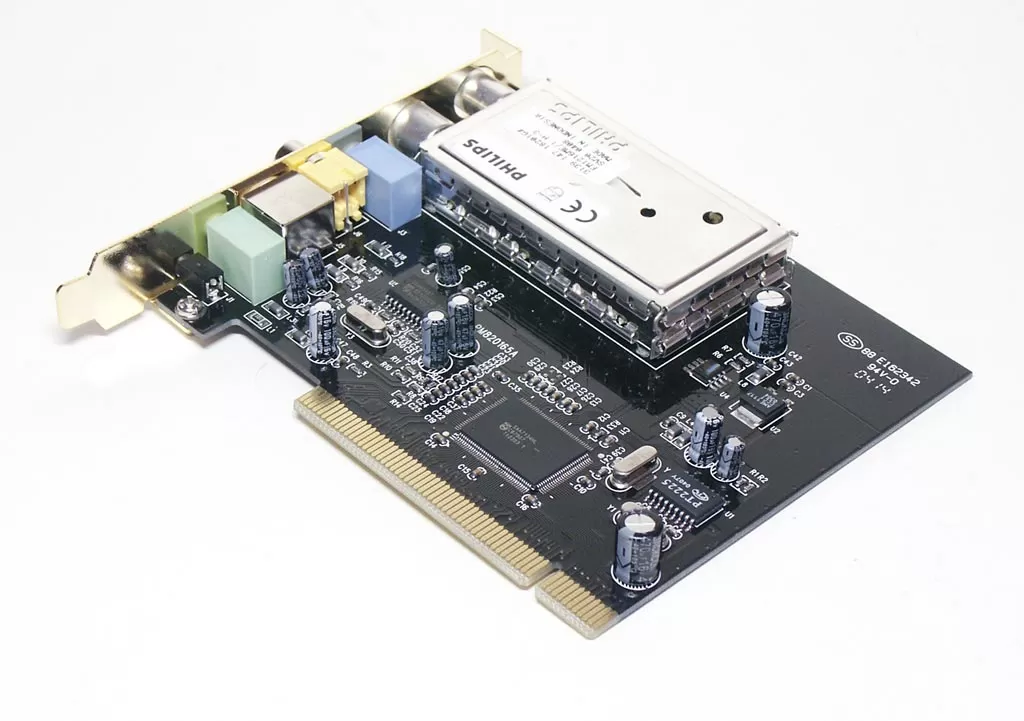

На Cinergy TV 600 установлен блок приёма Philips, всё чаще используемый в паре с чипом SAA7134HL.

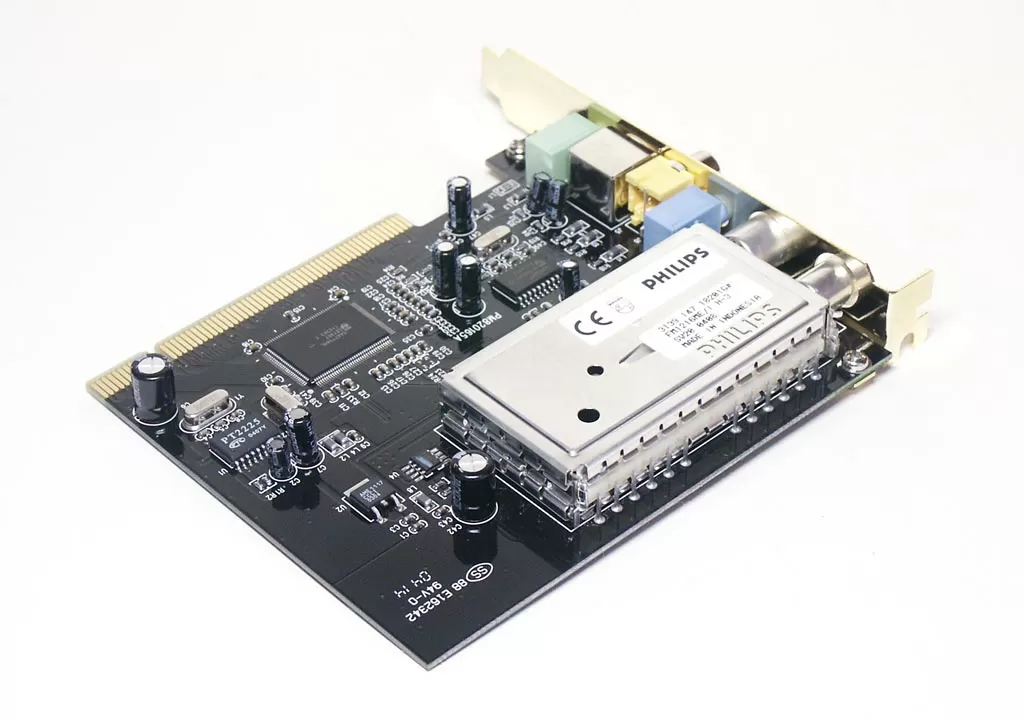

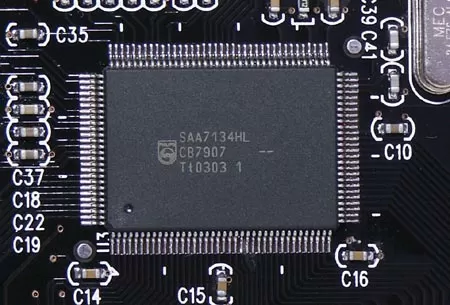

"Сердце" тюнера - столь модный сегодня чип Philips SAA7134HL с 9-битным аналого-цифровым преобразователем и декодером NICAM. Именно декодер NICAM позволяет принимать программы ОРТ и МТВ со стереозвуком. Этот чип имеет поддержку стандартов NTSC, PAL и SECAM. Для оцифровки аналогового потока используются два 9-битных АЦП, работающих на частоте 27 МГц. Поддерживается аппаратное управление яркостью, контрастностью и цветом, аппаратное масштабирование и анти-алиасинг. Естественно, для обработки стерео-звука используются АЦП и ЦАП с 16-битной точностью. Как и более распространённые чипы-декодеры серии Conexant Fusion, чип Philips SAA7134HL имеет возможность передавать аудио поток по шине PCI, - возможность, не реализованную компанией Terratec.

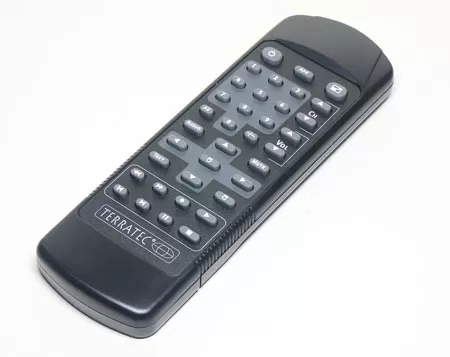

Пульт дистанционного управления нам с вами уже кажется довольно-таки знакомым. Аналогичные пульты дистанционного управления поставляются со многими ТВ-тюнерами.

По конструкции это достаточно удобный и эргономичный пульт. Управление каналами и громкостью здесь вынесены на отдельные кнопки, а привычный всем "крестик" используется для работы с меню. Кстати, как мы увидем позже, оборудование Terratec имеет совместимые между собой пульты ДУ. То есть, вы сможете управлять ТВ-тюнером и звуковой картой Aureon 7.1 FireWire одним пультом из любого комплекта.

Программное обеспечение

Во всех обзорах продукции Terratec мы замечали, что программное обеспечение этой компании имеет слишком неудобный интерфейс. Может быть, он соответствует немецкому менталитету, но среди нас немцев нет, поэтому строгие формы и мрачные тона мы воспринимаем как небольшой минус. Небольшой потому, что пользователь всё же может настроить цветовую гамму, хотя у него всё ещё не остаётся возможности менять скины.

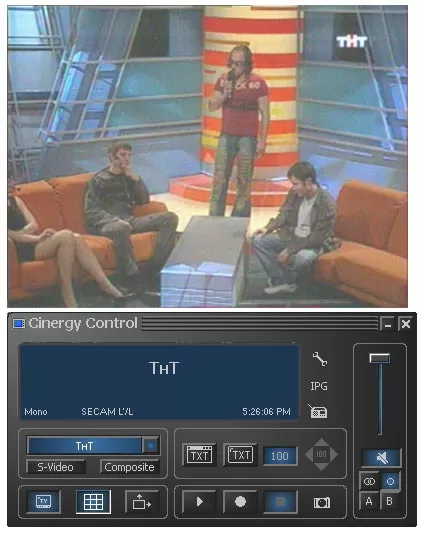

Похоже, у немцев приоритеты в управлении ТВ-тюнером немного отличаются от китайцев и русских - судите сами: на контрольной панели нет кнопок переключения каналов (зато вы можете выбрать каналы из списка). В остальном всё стандартно, но как-то по-немецки, без эмоций. Маленький шрифт часов, не совсем удобная индикация, да и сама панель управления занимает слишком много места, стоило бы уменьшить по размерам кнопки и сэкономить процентов 20-30 площади экрана, отводимой под это окно. Регулировать громкость ползунком так же не очень удобно. Хотя, всё что требуется, здесь на месте - включение телетекста, предпросмотра каналов, запись и скриншот по одному нажатию на кнопку. Здесь даже есть возможность выводить телетекст поверх ТВ-изображения, с прозрачным фоном. Кстати, окошко просмотра программ можно растягивать как с сохранением пропорций, так и в свободном режиме, что очень удобно.

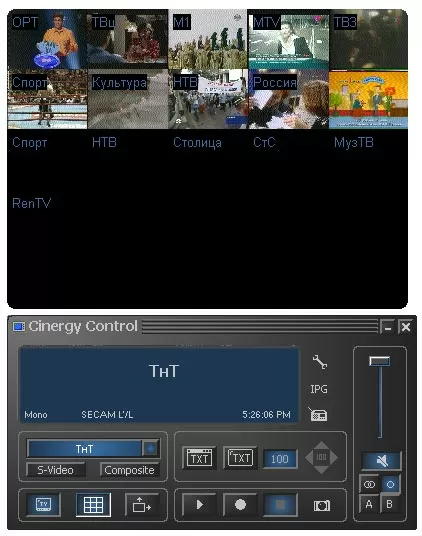

Предпросмотр сделан очень удачно - вы можете настроить размер матрицы и задержку, в течение которой один канал будет сменяться другим. Вы можете кликнуть на любой фрагмент в матрице и чередование каналов на время прекратится, а картинка во фрагменте оживёт и будет сопровождаться звуком. Ещё раз кликнув на фрагменте, вы открываете его в режиме нормального просмотра. Если в режиме нормального просмотра нажать правой кнопкой на экран, то появится такое меню:

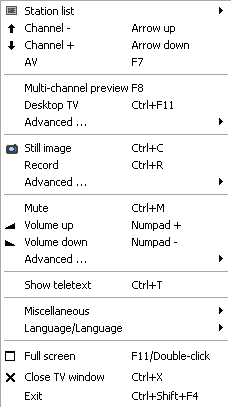

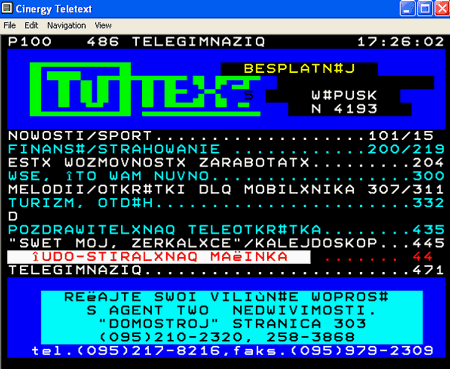

Здесь очень удобно вы можете осуществить быстрый доступ к различным функциям, в том числе к установке видео в качестве обоев рабочего стола. Или включить телетекст. Кстати, в данной версии программного обеспечения телетекст выводится латинскими буквами. Обещают сделать русификацию.

Естественно, как и любого другого пользователя, нас очень интересуют настройки ТВ-тюнера. Напомню ещё раз, доступ к ним осуществляется по нажатию на кнопочку с символом гаечного ключа.

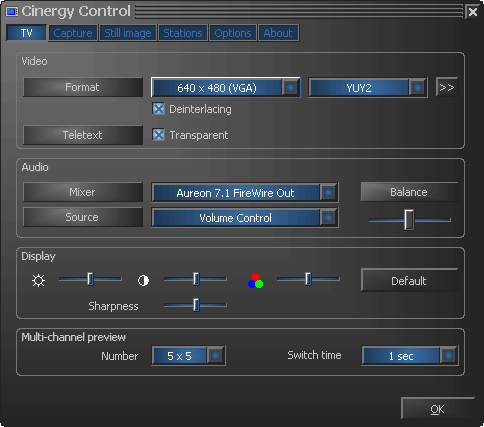

Первая закладка: общие настройки ТВ-тюнера, как разрешение, в котором производится просмотр телепрограмм, формат цвета (YUV, RGB и т.д.), настройка аудио параметров и экранных. Что касается деинтерлейсинга, то он может быть либо включен, либо отключен, то есть, фильтрация производится только по одному алгоритму. Параметры картинки, такие как яркость, контрастность, насыщенность и чёткость так же можно настроить ползунками.

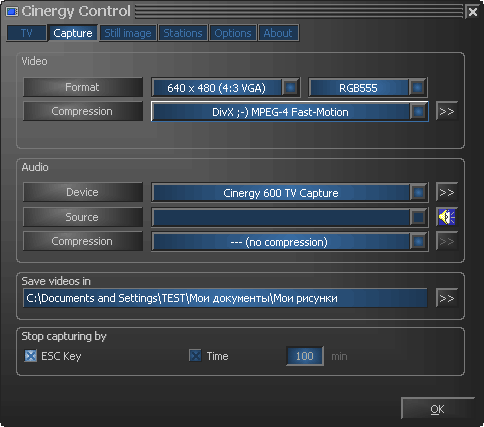

На второй закладке настраиваются параметры видеозахвата. Вот здесь вы можете выбрать и разрешение, и формат цвета и кодек для видео, а так же устройство и кодек для компрессии аудио. Как мы уже говорили, в соответствии с современными требованиями рынка, программа поддерживает сжатие видео и аудио с любым установленным в системе кодеком. Жаль, что здесь не показывается объём свободного места на винчестере и нельзя зарезервировать место под запись.

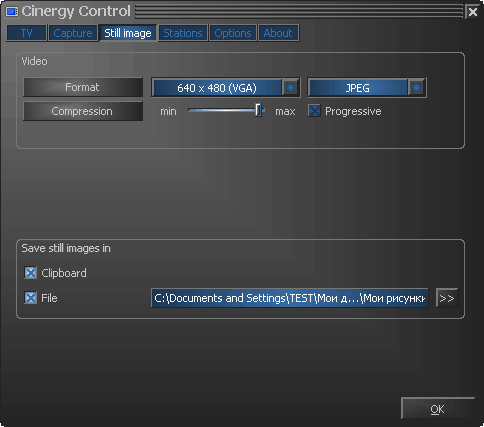

Настройка скриншотов - всё аналогично записи, только надо запомнить, что чем выше компрессия JPEG, тем ниже качество. К слову сказать, Cinergy TV 600 снимает скриншоты отвратительно, хотя качество записи и просмотра каналов хорошее. Программная недоработка на лицо.

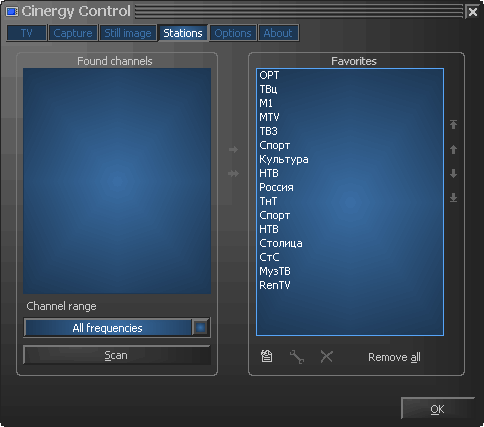

А вот поиск каналов, несмотря на кажущуюся простоту, работает вполне эффективно, хотя, конечно же, адаптация для России не помешает. Дело в том, что ТВ-тюнер имеет только два алгоритма поиска каналов - сканирование по сетке частот и сканирование всего частотного диапазона с шагом 0.125 МГц. Есть ещё возможность ручной настройки частоты для каждого канала, где можно производить грубую и точную подстройки, а можно и вручную задавать частоту.

В принципе, если частоты известны, их можно задавать руками для каждого канала, но сегодня, когда программное обеспечение локализованных ТВ-тюнеров имеет предустановки всех каналов, такая процедура покажется жутким анахронизмом. Но надо отдать должное сканированию всего частотного диапазона, процедуре, от которой всё же нам никуда не деться, - по её завершению в список не попадают пустые каналы "призраки", хотя на каждый канал у нас выдавалось по два-три дубликата, но из всех доступных программ Cinergy TV 600 не смог настроиться правильно, разве что, на RenTV, все остальные программы настроились очень даже хорошо.

На предпоследней закладке задаются региональные установки, в том числе, и для онлайн-телепрограммы, которая пока что тоже не работает в России. Вот, собственно, и все опции программы, не считая секции "About". Дополнительно с программой устанавливается удобный планировщик, который работает вполне стандартно и сказать про него особо нечего.

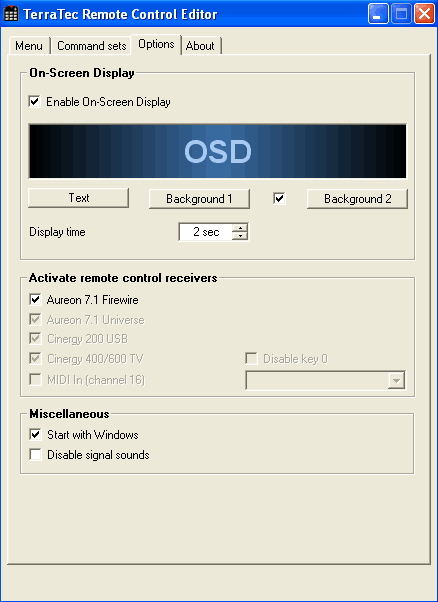

То же касается и пульта ДУ - его функции вполне стандартны, за исключением того, что вместе с ТВ-тюнером вы можете использовать любой пульт ДУ от компьютерного оборудования Terratec. На скриншоте ниже вы видите, как можно выбрать управление дополнительным пультом.

Должен сказать, что это очень удачное решение, для разных задач использовать общий пульт дистанционного управления.

Тестирование, впечатления и выводы

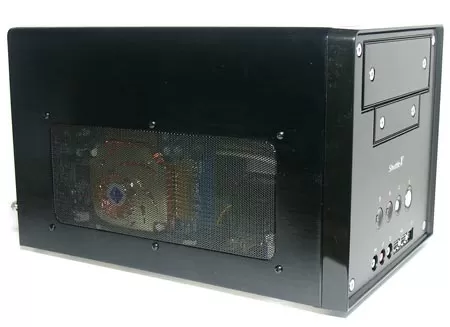

Для тестирования мы использовали компьютер, собранный на базе платформы Shuttle SB75G2, как наиболее сбалансированное, стабильное и производительное решение, качество компонентов которого практически исключает возникновение наводок на аналоговую аппаратуру.

• Процессор - Intel Pentium4 2.8C

• Память - 2x256 Мб DDR400

• Жёсткий диск - Hitachi 60 Gb (7200 RPM)

• Звуковая карта - Terratec Aureon 7.1 FireWire

• Видеокарта - Albatron GeForce FX 5700

• Операционная система - Windows XP Professional SP1 (Rus)

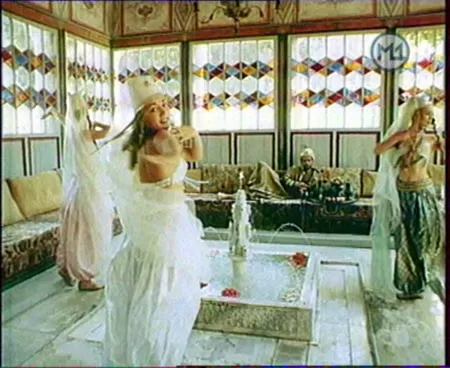

Из доступных 16 каналов, которые принимает телевизор Samsung, ТВ-тюнер Terratec Cinergy 600 TV поймал все 16, но настроиться с хорошим качеством смог на 15. Как мы уже говорили, автоматическая настройка не распознала канал RenTV. Но все остальные каналы имели высокое качество, действительно высокое, которого мы не ожидали от немецкого тюнера. Cinergy 600 TV с лёгкостью принимал каналы MTV и ОРТ со стереозвуком в формате NICAM, о чём сообщил нам соответствующей надписью на панели управления.

Мы уже не удивляемся тому, что 9-битный декодер даёт высокое качество изображения и звука как при записи, так и при воспроизведении.

Выводы

Есть такая поговорка "что русскому в пору, то немцу в смерть", у нас была обратная ситуация - мы примеряли немецкий продукт на себя. И должен вам сказать, что в обратную сторону поговорка не верна: немецкий ТВ-тюнер отлично заработал и в России без дополнительной локализации. Кстати, мы стопроцентно знаем, что сейчас Terratec русифицирует программное обеспечение и занимается адаптацией Cinergy 600 TV для нашей огромной страны. Так что вскоре этот вопрос будет решён. Но и на сегодняшний день мы не видим никаких препятствий для использования Cinergy 600 TV в России. И вполне возможно, что вскоре наряду с немецким автопромом и пивом мы будем ценить и их ТВ-тюнеры.

Михаил Дегтярёв (aka LIKE OFF)

16/07.2004
