Медный кулер на теплотрубках - Floston FCI775HP2BCQ

Введение

Сегодня у нас на тестировании необычный кулер от компании Floston. Эта модель с длинным труднозапоминаемым именем "FCI775HP2BCQ" предназначена для охлаждения процессоров Intel формата LGA775, она имеет медный радиатор с теплопроводящими трубками и огромный прозрачный вентилятор. И хотя кулер не может похвастаться ни универсальным креплением, ни регулировкой скорости вентилятора, эта модель может показаться очень интересной как оверклокерам, так и тем, кто пытается решить проблему охлаждения процессора малыми средствами.

Характеристики Floston FCI775HP2BCQ

Эта модель не такая уж и новая, да и при рекомендованной розничной цене в районе 25$, от неё едва ли стоит ожидать чего-то экстраординарного, но тем не менее, посмотрим, что уготовил нам производитель

То, что в комплекте к кулеру не поставляется регулятор скорости работы вентилятора, компенсируется типом подключения, использующим импульсную модуляцию (PWM), благодаря которой материнская плата может управлять скоростью вентилятора. Но и на номинальной частоте вращения, судя по характеристикам, кулер должен работать тихо.

Кулер поставляется в небольшой картонной коробочке. В комплекте к нему прилагается, только подложка для крепления, да маленький шприц с термопастой. В общем, как и полагается не очень дорогому решению.

Конструкция Floston FCI775HP2BCQ

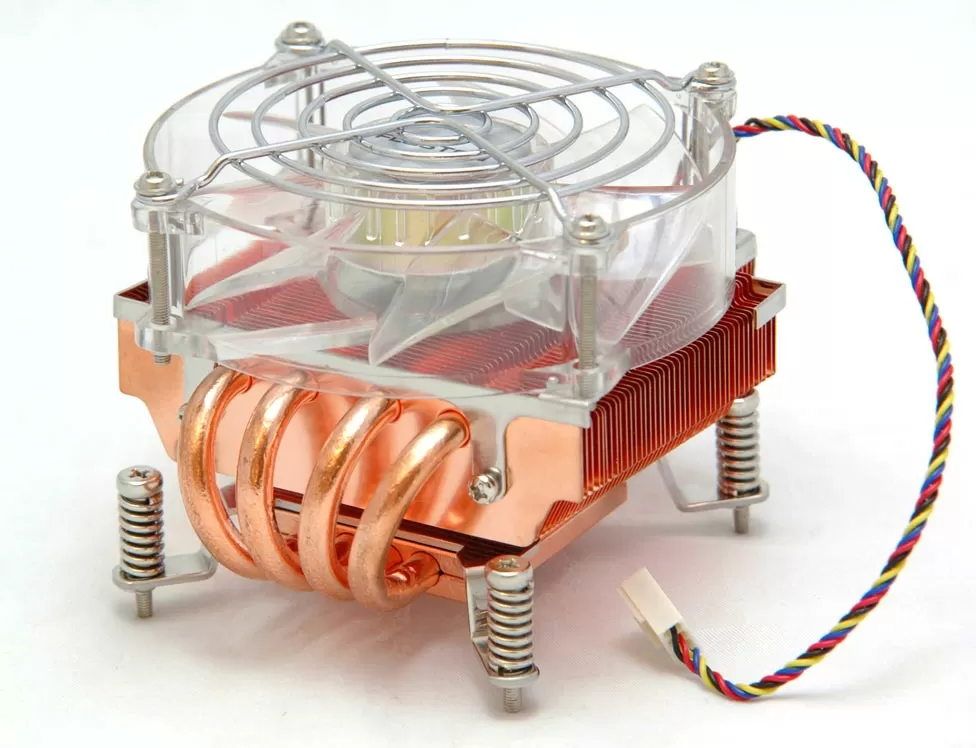

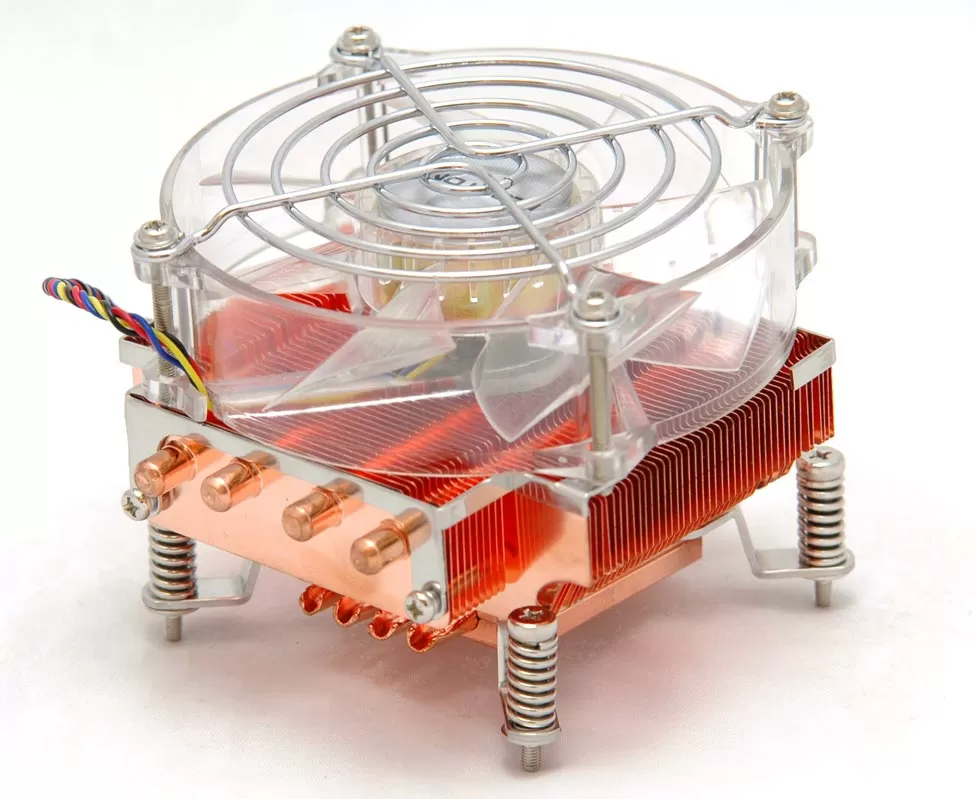

Для кулера с составным медным радиатором, эта модель имеет вполне обычную конструкцию: широкое медное основание, из которого тепло переносится посредством теплопроводящих трубок (heatpipe) на основной массив пластин радиатора. Массив пластин обдувается укреплённым на нём вентилятором. Это вкратце, а теперь подробнее.

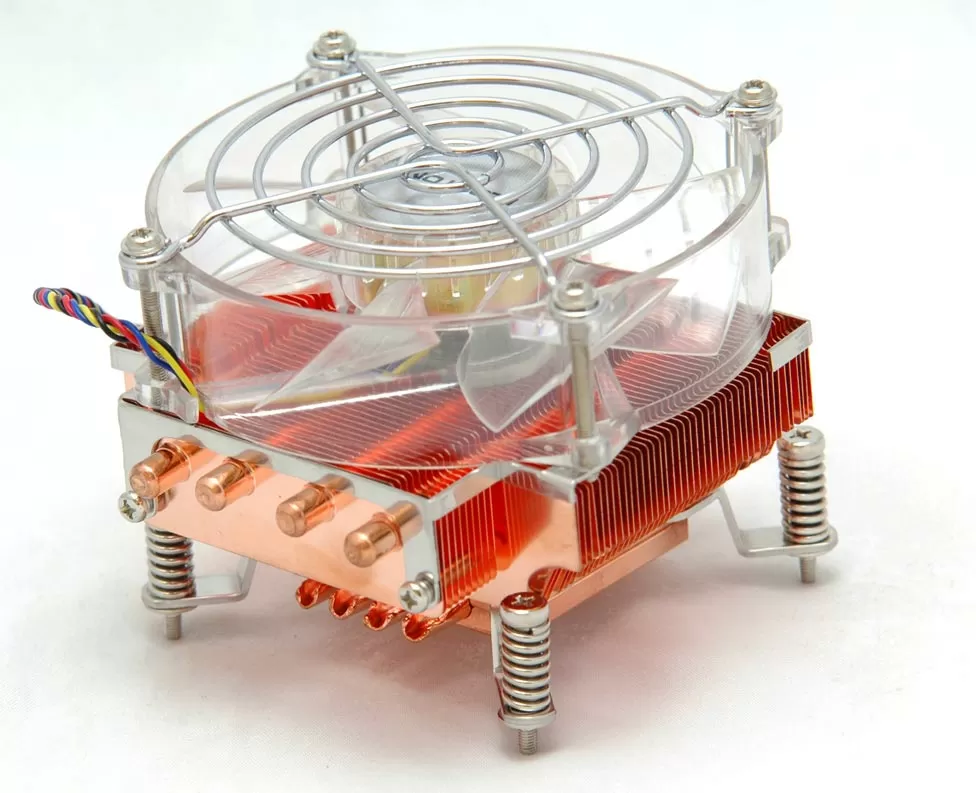

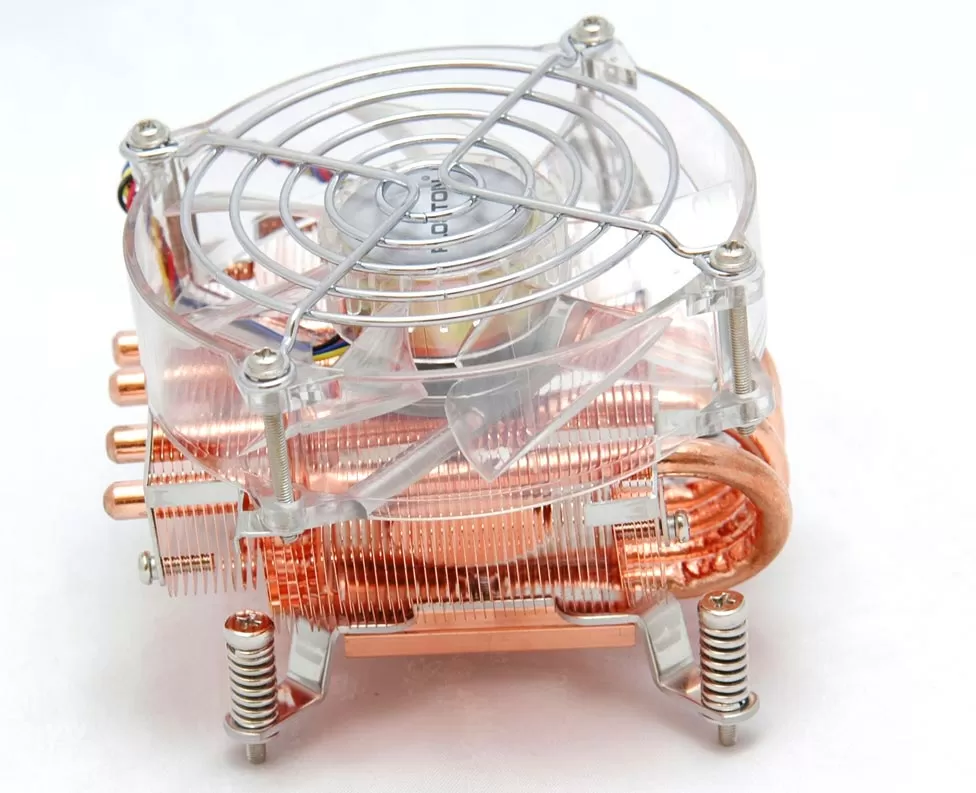

Кулер Floston FCI775HP2BCQ имеет высоту примерно 77 мм, а его вентилятор расположен параллельно плоскости материнской платы, на которую он будет установлен. Это значит, что данная модель может использоваться как альтернатива стандартному кулеру Intel, и не накладывает дополнительных требований на компьютер. Говоря проще, влезет в любой ATX корпус и на любую материнскую плату.

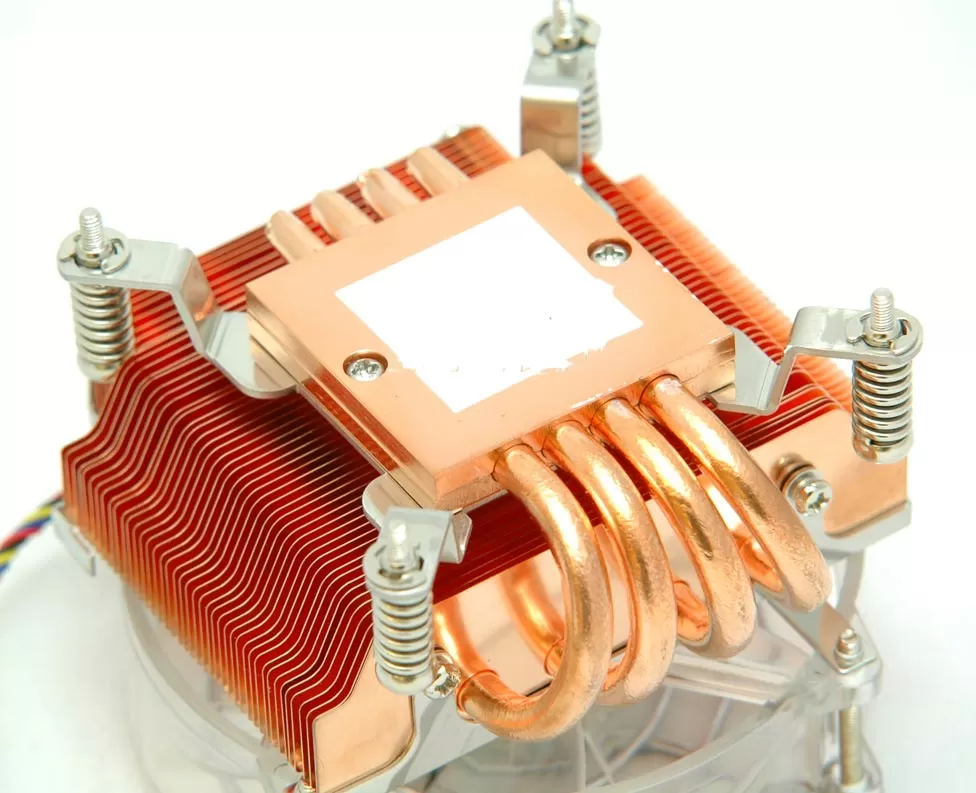

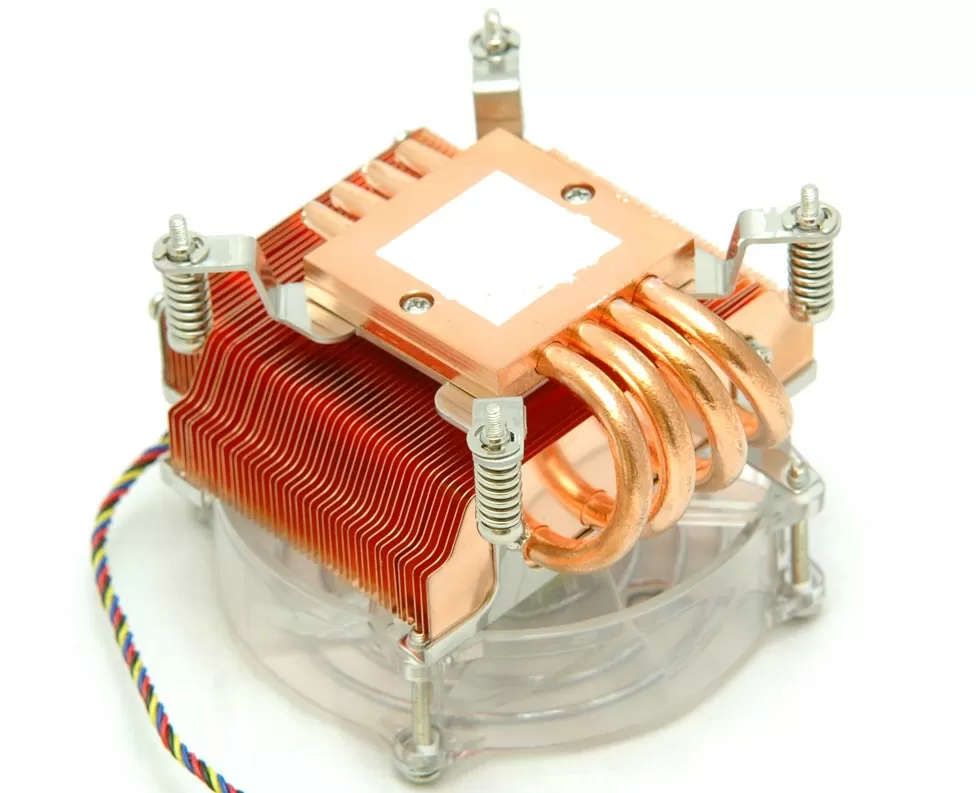

Конструкция кулера - "сквозная", то есть воздух, проходя сквозь радиатор, попадает на гнездо процессора и охлаждает расположенные рядом элементы, в том числе, северный мост материнской платы, мосфеты её системы питания и модули памяти. В общем, как и требует спецификация Intel. По умолчанию на основание радиатора нанесён тонкий слой термопасты, но так как в комплекте поставляется ещё и шприц с тепловым интерфейсом, мы без сожаления стёрли её, чтобы увидеть, что основание кулера отшлифовано очень качественно и не вызывает претензий.

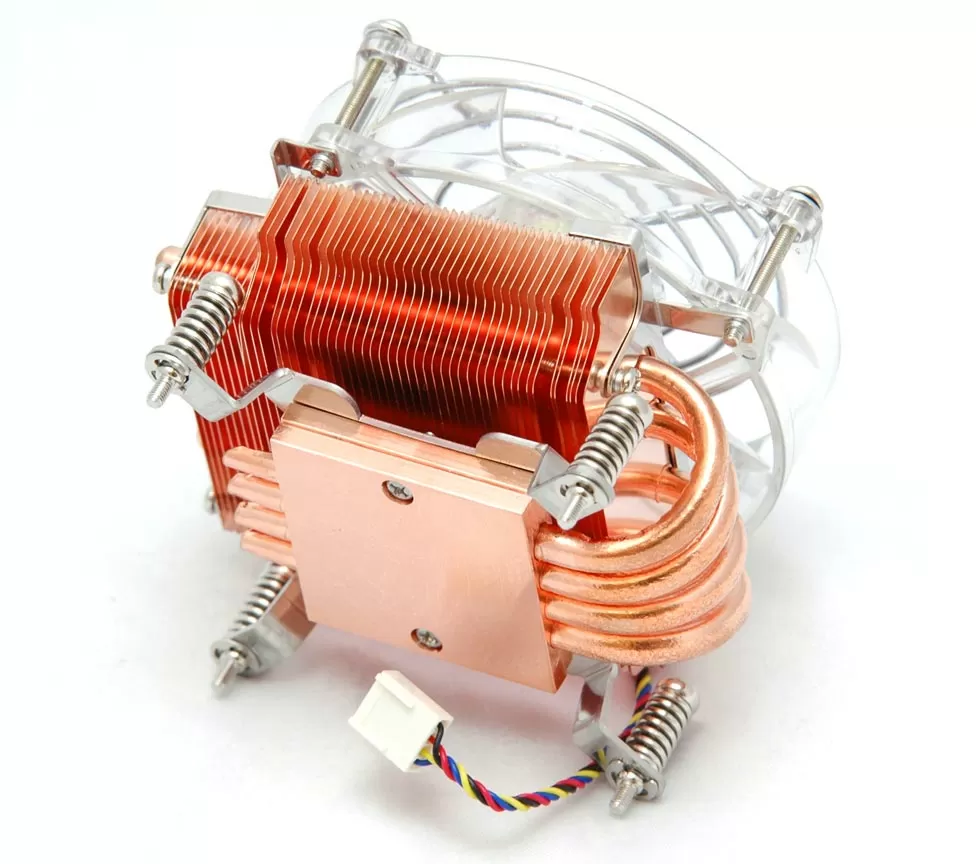

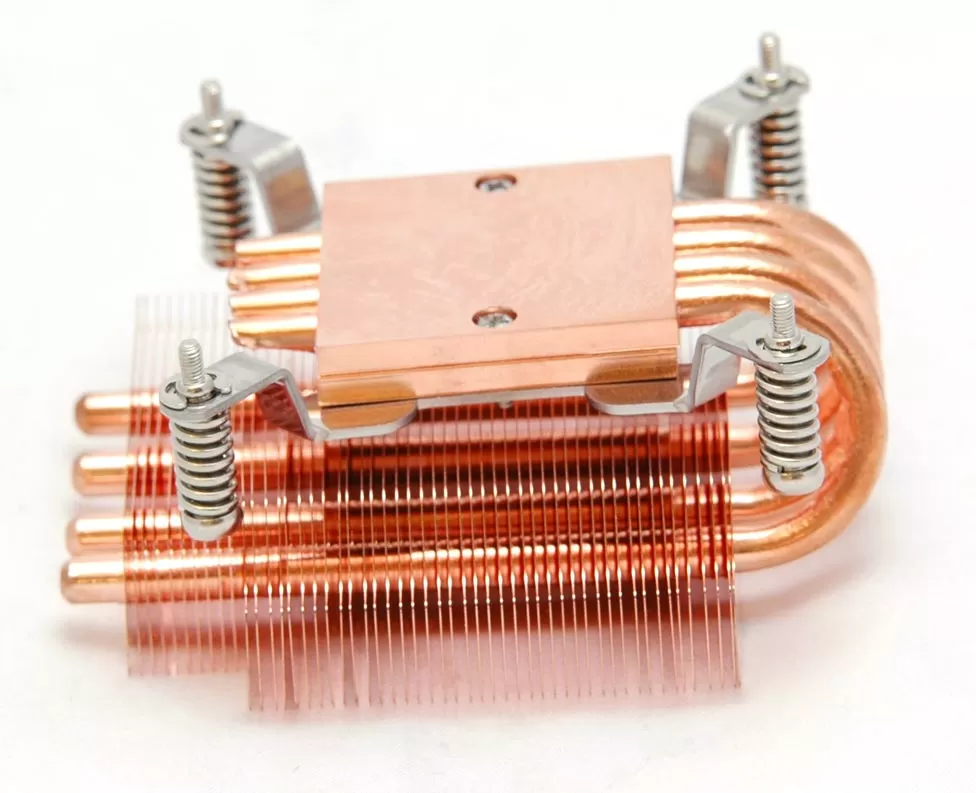

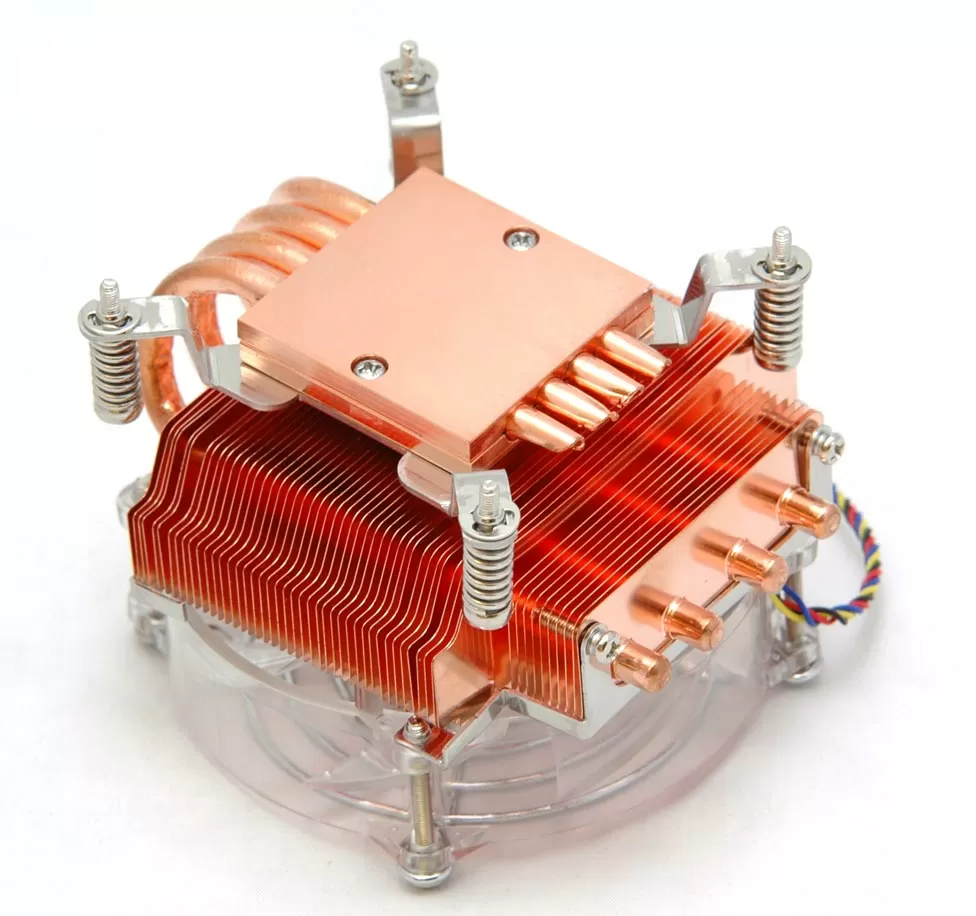

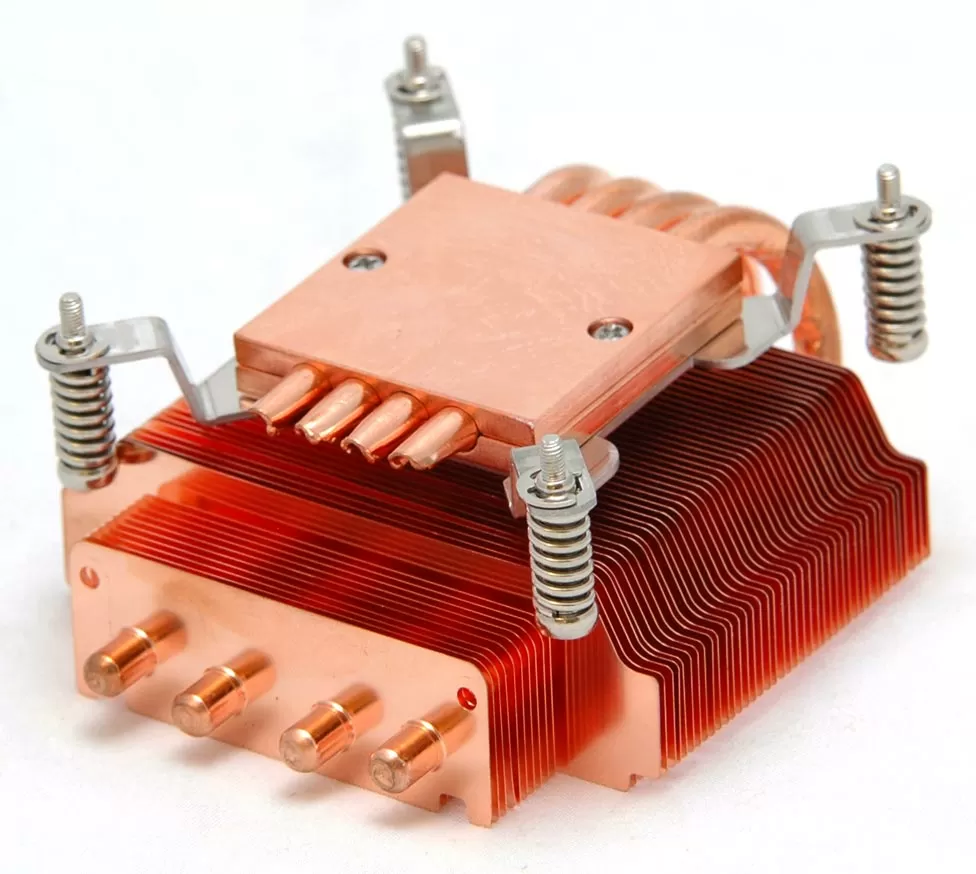

Основание состоит из двух пластин, стянутых шурупами, между этих двух частей зажимаются четыре теплопроводящих трубки. Трубки диаметром примерно 6 мм выполнены из меди.

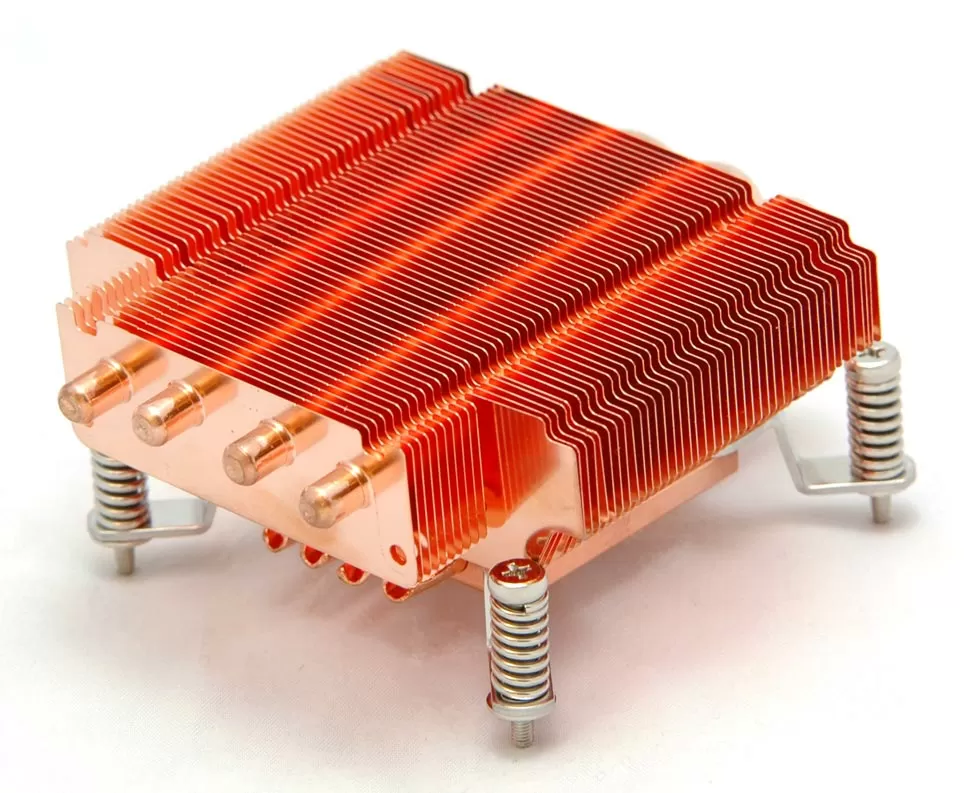

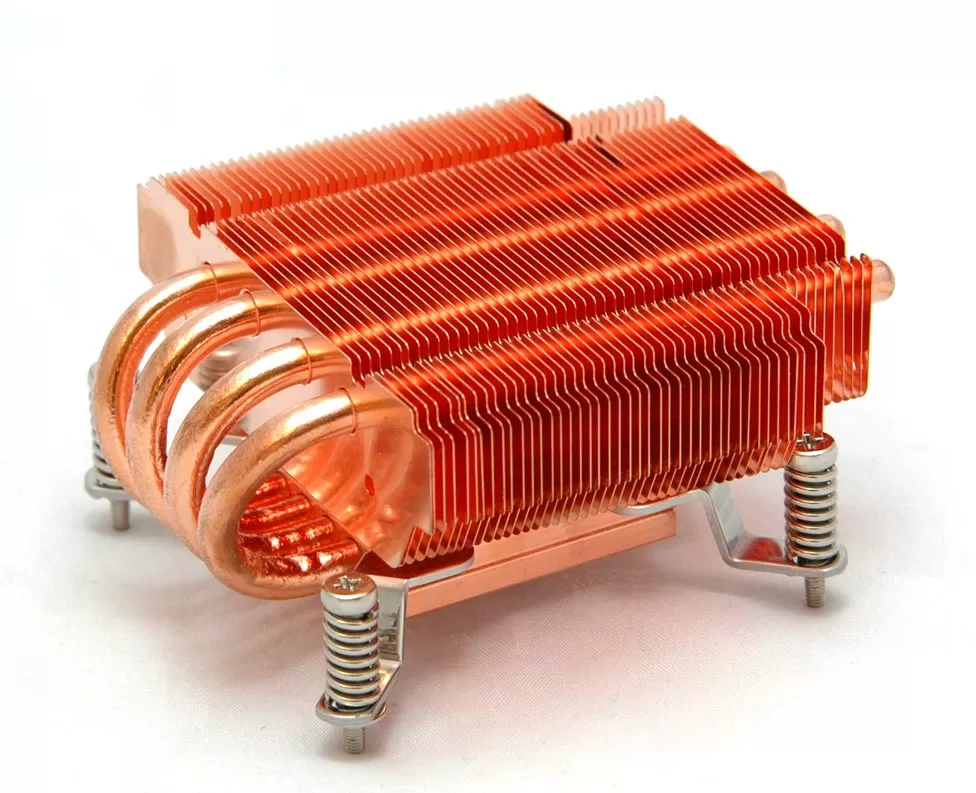

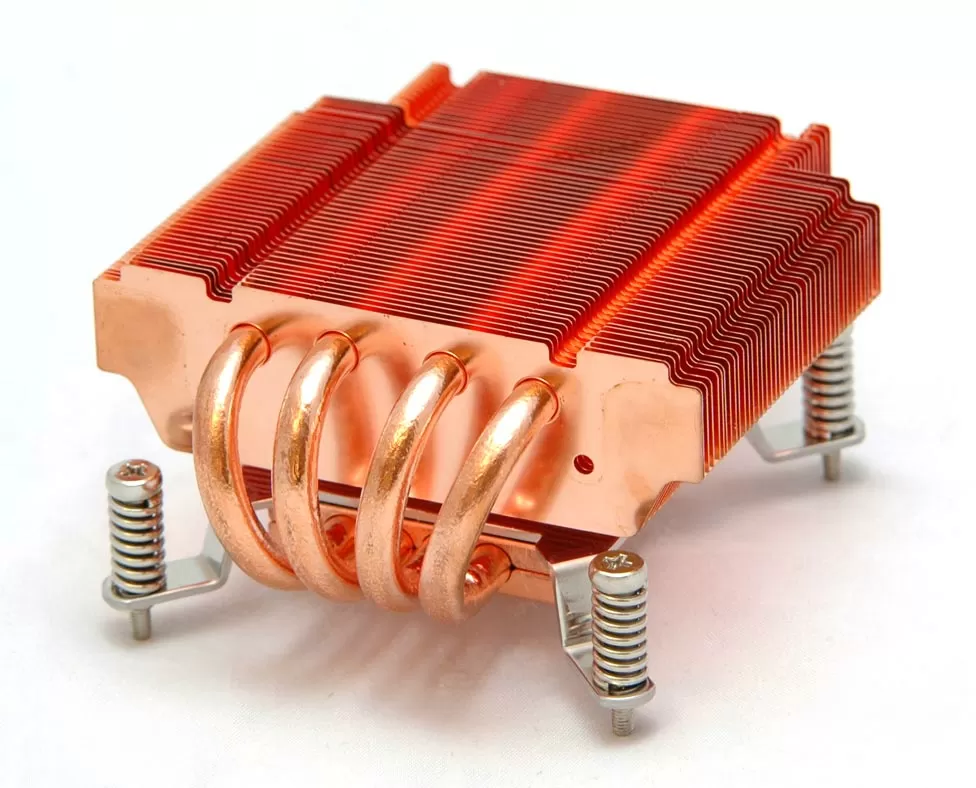

Трубки несут на себе весь массив пластин радиатора. Они переносят тепло в его центральную часть, ближе к верху, прямо под вентилятор. Как можно видеть на фотографиях, не все рёбра радиатора имеют одинаковый размер и форму: там, где трубки заканчиваются, установлены более короткие пластины.

В общем-то, таким образом производитель сэкономил на материалах, убрав ту часть радиатора, которая "не влезла" под вентилятор. С точки зрения эффективности, это совсем не плохо. Пластины держатся на рёбрах только благодаря плотной посадке - следов пайки обнаружено не было. Пайка - наиболее надёжный метод крепления пластин к теплопроводящим трубкам, но очень часто для удешевления конструкции производитель отказывается от этого метода, просто насаживая пластины на теплопроводящие трубки и фиксируя их за счёт прижимной силы.

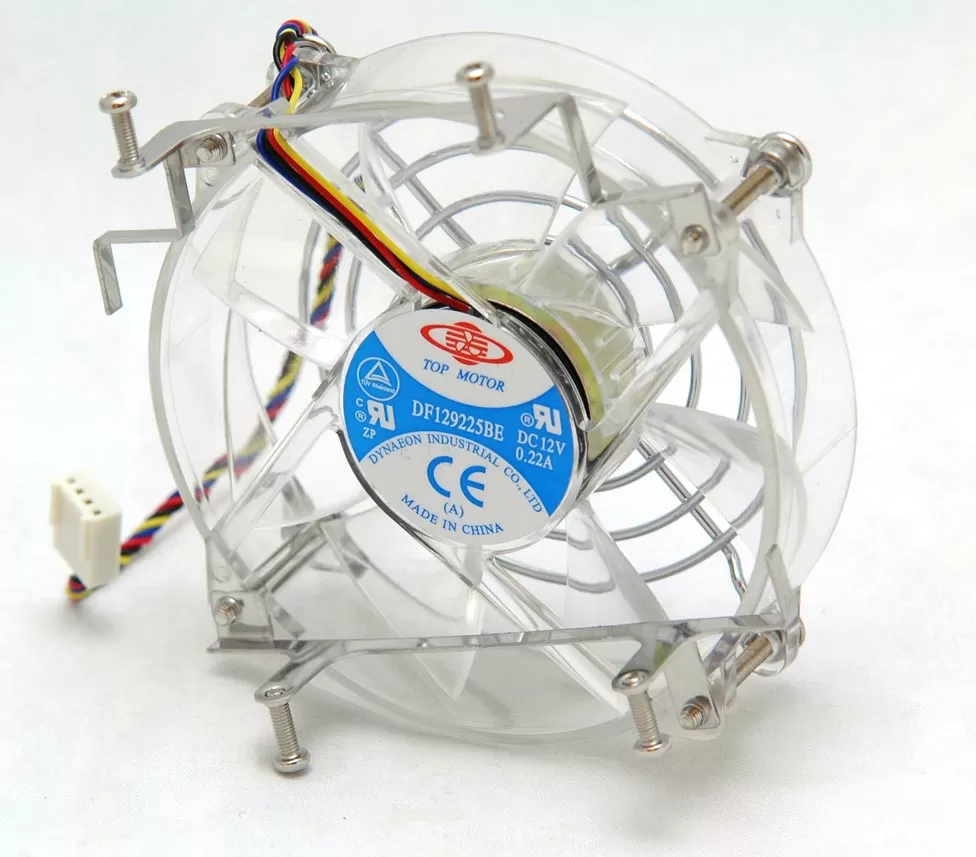

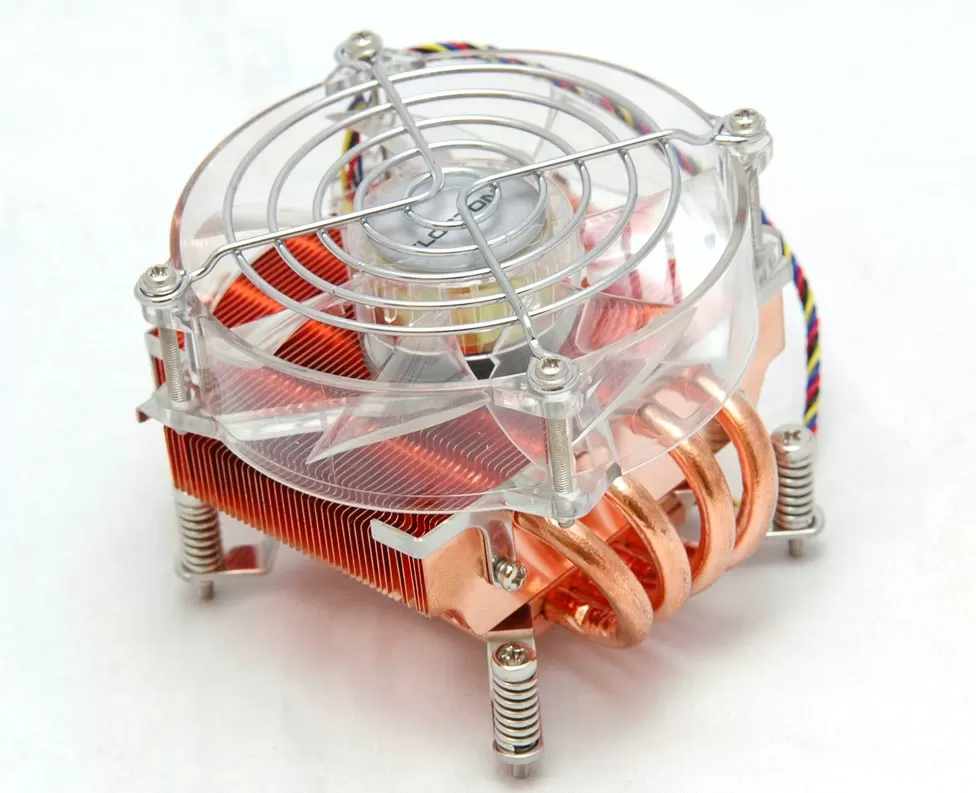

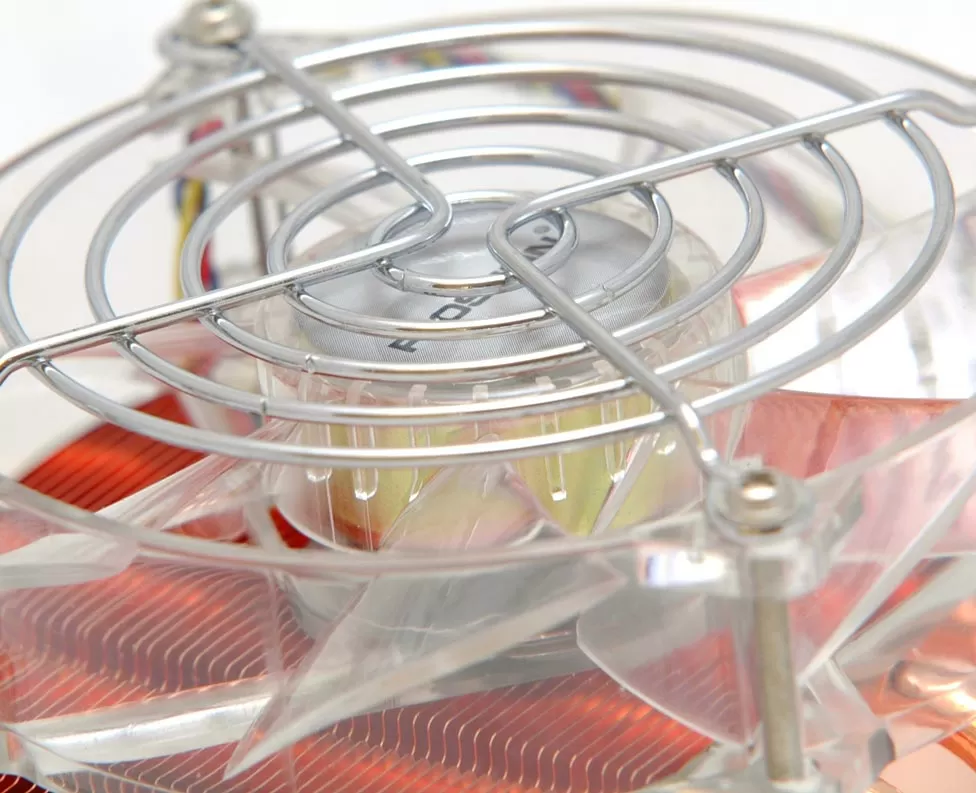

Вентилятор закреплён на большой металлической рамке, которая крепится к радиатору четырьмя винтиками. Вентилятор произведён китайской компанией Dynaeon Industrial Co. Максимальная потребляемая мощность его составляет 2.64 Вт, что очень мало для вентилятора размерами 95x95x25 мм. Как видно на фото, вентилятор имеет прозрачный корпус и прозрачные лопасти, а для придания более эффектного внешнего вида не хватает, разве что, подсветки. Применение PWM-управления гарантирует пользователям современных компьютеров, что кулер будет всегда работать на минимальной скорости, сохраняя при этом стабильную для процессора температуру.

Инсталляция Floston FCI775HP2BCQ

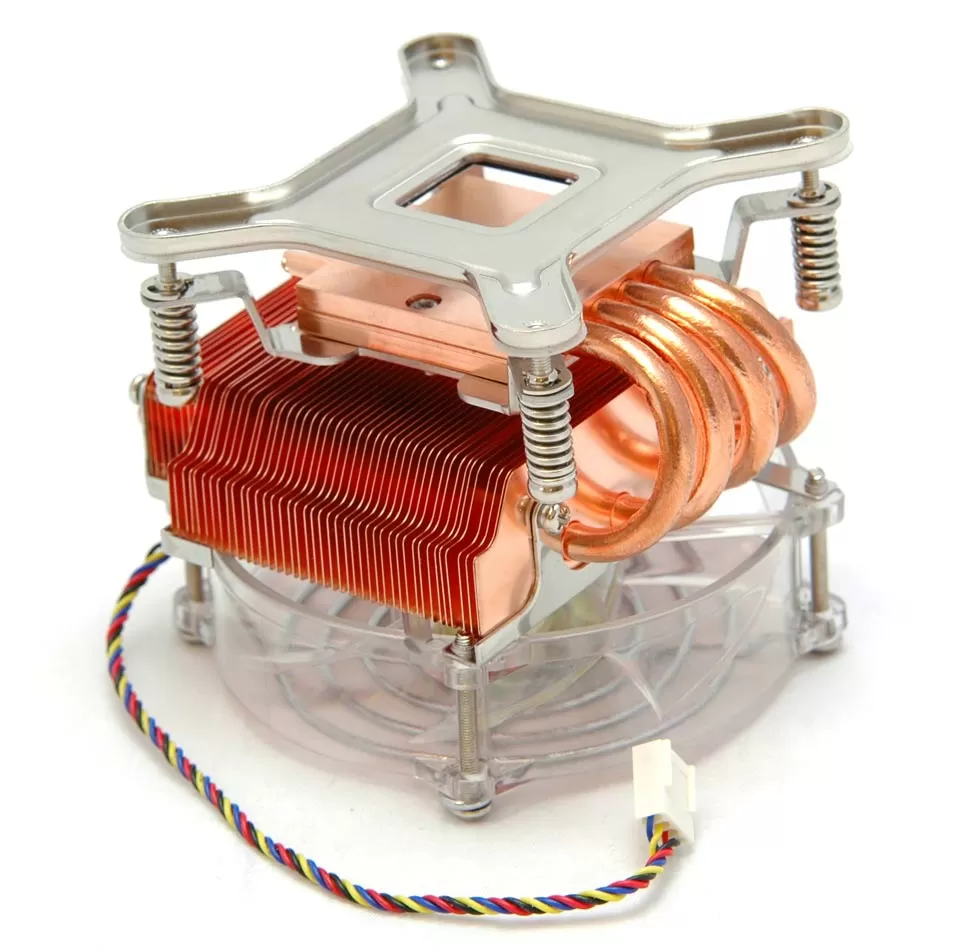

Для установки используется тип крепления с X-образной подложкой. То есть, вам придётся снять материнскую плату, прежде чем начать установку кулера.

Подобное крепление позволяет быть уверенным, что кулер не отвалится даже при транспортировке компьютера. Плюс, плата не будет прогибаться под тяжестью кулера.

Тестирование

Для тестирования был использован процессор Intel Pentium D 820 (Dual Core 2.8 GHz, 2x1 Mb L2, 800 MHz FSB). Этот процессор имеет максимальное тепловыделение 95 Вт, а максимально допустимую температуру - 74 градуса Цельсия.

Тестирование производилось на операционной системе Windows Vista Ultimate. Эта ОС в режиме простоя загружает процессор сильнее, чем предшественница, Windows XP, да и для новых компьютеров она более актуально. Двухъядерный процессор Pentium D работал в штатном режиме при частоте 2.8 ГГц и на напряжении 1.3 В.

Тестирование проводилось следующим образом: загружалась операционная система, после чего компьютер простаивал без действия 20 минут, пока не установится стабильная температура процессора. Затем запускалась программа S&M, которая подогревала процессор в течение 30 минут. Фиксировались максимальные показатели температуры простоя и загрузки.

Выводы

Наименование кулера Floston FCI775HP2BCQ трудно запомнить, но вы всегда узнаете его на витрине магазина среди остальных. Он наверняка будет более компактным, а его цена будет наверняка ниже чем у соседей.

Очень тихий, эффектный и эффективный кулер. Жаль, что только под LGA775, и без ручной регулировки скорости. В остальном же - отличная агрессивная модель для своей ниши. Подойдёт как для "лёгкого оверклокинга" процессоров со средним тепловыделением, так и для использования в обычном компьютере, который надо просто сделать чуть потише.

Кадр за кадром:

Михаил Дегтярёв (aka LIKE OFF)
13/12.2007
