MIDI-клавиатуры M-Audio Ozonic и M-Audio Axiom 25

Введение

Изобилие и доступность музыкального материала (спасибо MP3) в Сети не только развращает потребителей и вызывает головную боль у ненасытной RIAA. Музыка в электронном виде не только хранится, но и создается, причем с небывалой легкостью, конечно, легкостью технической, ибо талант еще никто не отменял. Почти каждый, наверно, задумывался о лаврах композитора или исполнителя, но если и освоил в детстве музыкальную грамоту, возиться с нотами и звукозаписью не готов, а фортепиано в дальнем углу служит пылесборником и кормом для жучков. Компьютер, как самый универсальный инструмент, может помочь и здесь — подключив MIDI-клавиатуру вы получите нотную запись мелодии, наиграв ее, а выбор виртуального инструмента будет зависеть лишь от фантазии, благо их, достаточно качественных, огромное множество. Для начала оптимальна компактная клавиатура, поскольку она доступна по цене и занимает мало места, а о функциональности можно судить по двум моделям, которые представлены в этом обзоре и отражают две разные концепции.

Ozonic — первый взгляд

M-Audio Ozonic, как и большинство современных MIDI-клавиатур, совместима с PC и MAC, не нуждается в наличии MIDI-порта в компьютере. Подключение — по высокоскоростной шине FireWire. Большая пропускная способность в данном случае играет важную роль, ведь контроллер Ozonic построен по принципу «все в одном» и содержит собственный аудиоинтерфейс профессионального класса (аналог звуковой карты M-Audio Solo). Таким образом, это практически готовая студия, аудио/MIDI интерфейс с программируемыми контроллерами. Клавиатура достаточно компактна, она имеет 37 клавиш, т.е. 3-октавная. Говорить о настоящей портативности не приходится, но определенную степень мобильности Ozonic обеспечивает. Питается клавиатура либо от сети, через адаптер, либо непосредственно через порт FireWire, если подключена полноценным кабелем с 6-контактными разъемами. Данная модель имеет заметно более высокую цену, чем Oxygen 8, о котором мы недавно писали, $450 против $130. Давайте разберемся, чем вызвана такая разница, рассмотрев характеристики Ozonic.

• 37 клавиш, чувствительных к силе нажатия (velocity) и с программируемой функцией послекасания (aftertouch), с октавным сдвигом

• 8 поворотных регуляторов, назначаемых на любой MIDI канал или параметр

• 9 MIDI-назначаемых фейдеров (регуляторов-«ползунков»)

• 14 MIDI-назначаемых кнопок

• Миниатюрный назначаемый джойстик (4 направления)

• 10 кнопок-селекторов для выбора пресетов/групп/зон

• MIDI-контроллеры назначаются на: номер контроллера, RPN/NRPN, сдвиг тона, сообщения GM/GM2/XG SysEx

• MIDI-кнопки назначаются на: нажатие/отпускание клавиши, выключатель MIDI CC, программируемые пресеты банков LSB и MSB, функции MIDI Machine Control, сообщения GM/GM2/XG SysEx

• Крупный LCD-экран с ярко-голубой подсветкой

• 6 кнопок управления функциями

• Индикатор фантомного питания микрофона

• 2 ручки регуляторов громкости и микширования каналов для наушников

• Ручка регулятора уровня прямого мониторинга

• Сдвоенная ручка регуляторов уровня аудиовходов

• 2 ползунка регуляторов уровня аудиовыходов

• Колеса Pitch Bend (высота тона) и Modulation (модуляция)

• Сдвоенная кнопка октавного сдвига (+/-)

• 2 порта для подключения педалей Sustain и Expression (докупаются отдельно)

• 2 порта MIDI для подключения внешних устройств

• Порт FireWire

• Выход для наушников (стерео Jack)

• 4 аналоговых выхода Jack (2 стереоканала)

• Вход XLR (микрофонный) с выключателем фантомного питания

• Инструментальный вход Jack

• 2 аналоговых входа Jack

• Программная маршрутизация входов и выходов

• Работа в режиме 24 бит/96 кГц

• Питание по шине FireWire или от блока питания 12В (входит в комплект)

• Комплектуется программным обеспечением Ableton Live Lite 4

• Совместимость со стандартами WDM, ASIO2, GSIF2, MME, Core Audio

• Размеры 647x241x76 мм

• Масса - 3.1 кг

Список весьма внушительный, как несложно заметить, есть все атрибуты профессионального аудиоинтерфейса и MIDI-клавиатуры, то есть, гибрид вполне полноценный и полностью заменяет и звуковой адаптер, и клавиатуру. Сразу становится понятно, почему данное устройство имеет более высокую, чем Oxygen 8, стоимость: покупка отдельно MIDI-клавиатуры и звуковой карты такого класса будет менее выгодной. По размерам Ozonic, конечно, больше компьютерной клавиатуры, но все же его габариты (длина не превышает 65 см) и вес не будут серьезным препятствием при желании поработать вне дома, например, выступить на концерте. Удобство — это не только компактность, давайте изучим конструкцию Ozonic более пристально.

Эргономика M-Audio Ozonic

На первый взгляд может показаться, что эта MIDI-клавиатура чрезмерно перегружена всяческими контроллерами, кнопками, регуляторами и фейдерами. Поначалу даже сложилось впечатление, что на верхней стороне Ozonic собрано попросту столько органов управления, сколько смогло поместиться.

Приступая в первый раз к работе с Ozonic, думаешь, что процентов 80 от имеющихся контроллеров не будут задействованы никогда. И, уже через несколько часов, с удивлением обнаруживаешь, что на все контроллеры уже что-то назначено, и их использование совершенно естественно, а через несколько дней окончательно выработается автоматизм. Конечно, это важно в первую очередь для тех, кто использует мощные виртуальные студии, а не просто иногда, под настроение, что-то исполняет.

Клавиатура Ozonic имеет невзвешенную механику клавиш, как и подавляющее большинство моделей до 5 октав. Для пользователя это выражается в том, что ощущения от игры на MIDI-клавиатуре не совпадают с теми, которые дает настоящий рояль. В остальном — никаких ограничений, функция послекасания и чувствительность к скорости нажатия позволяют полностью передать все нюансы и индивидуальную манеру игры. Механика сделана добротно, работает без посторонних призвуков, максимально четко, имеет очень большой ресурс.

Традиционно по левую сторону от рояльных клавиш находятся колеса Pitch Bend (высоты тона) и модуляции. Первое оснащено пружиной, возвращающей его в нейтральное положение, пружина довольно тугая, к чему следует привыкнуть, хотя неудобств не возникает, рифленая поверхность регулятора не допускает проскальзывания пальца.

Жидкокристаллический информационный дисплей с яркой синей подсветкой — очень удобная штука, на нем отображаются сведения о текущем режиме работы клавиатуры. При изменении любого параметра — вращением рукоятки или движением фейдера, — на экран мгновенно выводится его значение, цифры очень крупные и прекрасно читаются. Диапазон большинства регулировок состоит из 128 градаций.

Все разъемы выведены на тыльную сторону Ozonic, это удобно как при студийном использовании, так и для выступлений, когда контроллер устанавливается на сценическую подставку. Стоит отметить наличие выключателя фантомного питания микрофона, а также балансных и небалансных входов. Напомним, что встроенный аудиоинтерфейс – профессионального класса, поэтому балансные входы и полноразмерные разъемы Jack – непременный атрибут, а не роскошь.

Подключение и использование

Клавиатура M-Audio Ozonic подключается к компьютеру через интерфейс FireWire, который, в принципе, нормально переносит «горячее» подключение и отключение оборудования. Однако, во избежание ненужных осложнений производитель рекомендует действовать наиболее верным и надежным способом. Сначала следует установить драйверы с одного из двух входящих в комплект поставки дисков. После этого выключить питание компьютера и подключить Ozonic к FireWire порту вашего ПК, используя входящий в комплект кабель с 6-контактными разъемами. В случае, если доступен только 4-контактный порт (например, на ноутбуке), потребуется использовать блок питания Ozonic. Теперь после включения компьютера клавиатура успешно определится системой и сразу же готова к работе, доступна для любого приложения. Вся процедура занимает минимум времени, проходит совершенно без проблем. Единственный нюанс, на который стоит обратить внимание, это выбор аудиоинтерфейса, через который будет работать MIDI-клавиатура. Если в компьютере уже имеется звуковой контроллер, то в утилите управления M-Audio Ozonic необходимо выбрать работу через ASIO драйвер и встроенный в клавиатуру аудиоинтерфейс.

Конечно, это обязательно только если вторая аудиокарта в системе не является профессиональной и более «крутой», чем имеющаяся в Ozonic. Попытки работать через DirectX и предназначенную для развлечений «игровую» аудиокарту не приведут ни к каким хорошим результатам — время реакции (latency) на нажатие клавиш в таком варианте будет неприемлемо большим.

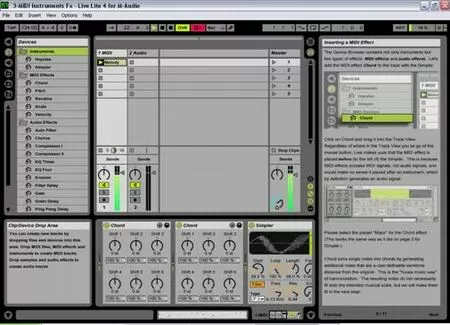

Для начала серьезной работы с музыкой M-Audio предлагает программный пакет Ableton Live Lite 4. Дистрибутив этой программы находится на втором диске, прилагающемся к контроллеру. Это достаточно мощный для профессиональной работы инструмент, при этом он отличается дружественностью к начинающим пользователям — имеется встроенный обучающий «курс молодого бойца». Разумеется, MIDI-клавиатура и аудиоинтерфейс M-Audio Ozonic не привязаны намертво к этому софту, можно работать в любом пакете, включая программу Enigma.

В общем-то, изложенной информации достаточно для того, чтобы составить впечатление о данном комбинированном устройстве, поэтому самое время переходить ко второй представленной модели:

Axiom 25 — первый взгляд

MIDI-контроллер M-Audio Axiom 25 — младшая модель новой серии, из названия понятно, что клавиатура имеет 25 клавиш (старшие Axiom оснащены 49 или 61 клавишей). Несмотря на компактность и демократичную цену ($265), Axiom 25 — серьезный инструмент, причем один из самых эргономичных. В данном случае это не комбайн, как Ozonic, а «просто» MIDI-клавиатура, которая располагает набором удобных и оригинальных программируемых контроллеров. Не будем забегать вперед, и начнем по порядку.

Клавиатура, состоящая из 25 клавиш, обычно имеет довольно простую механику, поэтому особенно приятно было обнаружить в Axiom пусть не молоточковую, но весьма близкую по ощущениям к «настоящей» полувзвешенную механику, чувствительную к скорости нажатия и с программируемой функцией послекасания. Так что даже привыкшие к традиционным аналоговым роялям исполнители не будут ощущать дискомфорт при работе с MIDI-клавиатурой. Подключение к компьютеру производится по интерфейсу USB, от этого же порта контроллер и питается, хотя можно воспользоваться и внешним блоком питания. Встроенного аудиоинтерфейса, как в Ozonic, здесь нет, но имеется контроллер MIDI, с разъемами входа и выхода, так что при желании поступить оригинально, можно даже подключить Axiom 25 к разъему MIDI на компьютере. На самом деле порты нужны в первую очередь для работы со студийной аппаратурой, например, синтезаторами, которые не склонны иметь ничего общего с компьютерами и новомодными интерфейсами. Данная клавиатура — не самая компактная в модельном ряду M-Audio, но вполне подойдет на роль портативной «разъездной» студии, поскольку весит всего 2,5 кг. Габариты увеличены для лучшей эргономики и функциональности, но прежде, чем перейти к рассмотрению этих пунктов, ознакомимся с детальными спецификациями Axiom 25:

• 25 полувзвешенных клавиш, чувствительных к силе нажатия (velocity) и с программируемой функцией послекасания (aftertouch), с октавным сдвигом

• 8 поворотных «бесконечных» регуляторов, назначаемых на любой MIDI канал или параметр

• 8 назначаемых триггеров для работы с виртуальными ударными инструментами

• MIDI-контроллеры назначаются на: номер контроллера, RPN/NRPN, сдвиг тона,

• программируемые пресеты Bank LSB, Bank MSB, сообщения GM/GM2/XG SysEx

• MIDI-кнопки назначаются на: номер контроллера, RPN/NRPN, нажатие/отпускание клавиши, выключатель MIDI CC, программируемые пресеты банков LSB и MSB, функции MIDI Machine Control, сообщения GM/GM2/XG SysEx

• Крупный LCD-экран с ярко-голубой подсветкой

• 6 кнопок управления транспортом

• Колеса Pitch Bend (высота тона) и Modulation (модуляция)

• Сдвоенная кнопка октавного сдвига (+/-)

• 2 порта для подключения педалей Sustain и Expression (докупаются отдельно)

• 2 порта MIDI для подключения внешних устройств

• Порт USB

• Питание по шине USB или от блока питания 12В (не входит в комплект)

• Комплектуется программным обеспечением Ableton Live Lite 4

• Размеры 478x285x66 мм

• Масса - 2.5 кг

Перечень выглядит не так впечатляюще, как у Ozonic, что, впрочем, и понятно: возможности, относящиеся к аудиоинтерфейсу, в список не попали. Зато все, что требуется от MIDI-клавиатуры, присутствует, даже ЖК-дисплей имеется.

Эргономика M-Audio Axiom 25

Внешне Axiom 25 не похожа на клавиатуры M-Audio других серий. Это относится и к цвету — темно-серый вместо серебристого, и к форме — клавиатура кажется чуть более толстой и основательной из-за горизонтальной верхней плоскости и симметричных округлых граней. На торцах красуются рельефные логотипы M-Audio, в дополнение к стандартно размещенному на тыльной стенке.

Оценивать внешний вид — дело неблагодарное, субъективно Axiom 25 кажется самой симпатичной клавиатурой, но кто-то наверняка думает иначе. Гораздо более существенно, что миниатюрная 25-клавишная модель оснащена полувзвешенной механикой — тут преимущество над невзвешенной бесспорно. Клавиатура работает мягко и беззвучно, тактильные ощущения приятные, хотя материал, из которого изготовлены клавиши, немного непривычен.

Вращающиеся ручки, установленные на Axiom 25, в общем-то, типичный атрибут MIDI-клавиатуры, примечательна только их «бесконечность», т.е. можно сколько угодно крутить ручку в любом направлении.

Оригинальны крупные резиновые квадратики, которые размещены справа над клавишами, чувствительны к силе удара, и служат для использования виртуальных ударных инструментов. Удобная и даже в некотором роде развлекательная возможность — постучать по 8 контроллерам.

Еще одна группа кнопок, на которую стоит обратить внимание, расположена по центру. Они предназначены для управления транспортом и, фактически, дублируют кнопки на панели CD-накопителя или любого другого устройства хранения/воспроизведения мультимедийных данных.

Слева расположен ЖК дисплей с ярко-синей подсветкой, экран такой же, как на M-Audio Ozonic, он служит для индикации состояния клавиатуры и значения параметра, изменяемого в данный момент. Под экраном – группа сравнительно маленьких служебных клавиш.

Еще ниже находится сдвоенная крупная кнопка транспонирования октав, а также колеса Pitch Bend и Modulation. Колеса немного непривычные, они выглядят массивными, хотя на самом деле вращаются легко и не проскальзывают.

Разъемы, как повелось, размещены на задней стенке Axiom 25. Их немного, это входы для педалей Sustain и Expression, вход и выход MIDI, порт USB и разъем для блока питания. Рядом с последним находится выключатель, он работает не только при использовании внешнего источника питания, но и при энергоснабжении от порта USB.

Подключение и использование

Подключить M-Audio Axiom 25 к компьютеру проще простого, надо просто вставить в разъем USB-кабель. Как и с другими MIDI-клавиатурами M-Audio это следует делать после того, как установлены драйверы с прилагающегося компакт-диска, в противном случае успешная установка тоже возможна, но не гарантирована. На втором компакт-диске находится дистрибутив Ableton Live Lite 4, серийный номер прилагается на вложенном в коробку бланке. Программа точно такая же, как и в комплекте других клавиатур M-Audio, повторно говорить о ней смысла нет. Нужно лишь напомнить, что Axiom 25 — это не Ozonic, у которого есть свой аудиоинтерфейс. Для эффективной работы с MIDI-клавиатурой необходима звуковая карта, имеющая драйвер ASIO и небольшое время задержки. В принципе, даже если у вас в системе установлен «игровой» звуковой контроллер, вы все равно сможете работать с Axiom 25, достаточно лишь установить драйвер ASIO4all (http://asio4all.com), но большая задержка, скорее всего, сделает работу некомфортной. Лучше позаботиться о том, чтобы для работы с музыкальным материалом использовался соответствующий аудиоинтерфейс, пусть самый недорогой, но профессионального назначения.

Заключение

MIDI-клавиатура и аудиоинтерфейс M-Audio Ozonic — устройство оригинальное и многофункциональное. При этом сочетание звуковой карты и клавиатуры очень органичное и представляет собой законченное внешнее решение, позволяющее с максимальной простотой и удобством превратить компьютер в студию для работы со звуком. Ноутбук превращается в студию мобильную (благо Ozonic — достаточно компактное устройство) или в концертный/диджейский инструмент. Решение удобно для тех, кто еще не обзавелся ни MIDI-клавиатурой, ни звуковой картой для творчества.

Достоинства M-Audio Ozonic:

1. решение «все в одном»

2. удобное и на профессиональном уровне по качеству звука

3. 40 назначаемых контроллеров

4. наличие балансных входов

5. программируемая маршрутизация входов/выходов

6. фантомное питание для микрофона

7. само устройство питается по FireWire

Недостатки M-Audio Ozonic:

1. довольно высокая цена, хотя и меньшая, чем у аудиоинтерфейса и MIDI-клавиатуры по отдельности.

Клавиатура M-Audio Axiom 25, напротив, является клавиатурой и ничем более, но в своем классе эта модель, бесспорно, среди лучших. Одни только контроллеры для ударных чего стоят, да и дисплей, качественная механика и кнопки для управления транспортом, — все детали говорят о том, что эта клавиатура способна стать рабочим инструментом профессионала, несмотря на ограниченные размеры. Наоборот, благодаря компактности, Axiom 25 отлично подходит для мобильной студии и концертных выступлений.

Достоинства M-Audio Axiom 25:

1. качественная полувзвешенная механика

2. информативный дисплей

3. эргономичный дизайн

4. удобные программируемые контроллеры

5. в том числе кнопки управления транспортом

6. портативность

Недостатки M-Audio Axiom 25:

1. не очень большое количество контроллеров

2. несколько непривычная форма колес Pitch Bend и Modulation

Мы благодарим компанию "Клуб Мультимедиа", официального дистрибьютора продукции M-Audio, за предоставленное оборудование и помощь в подготовке материала.

Евгений Вольнов
4/04.2006
