Кулер для памяти - Thermaltake Memory Cooling Kit
Когда заходит разговор об охлаждении памяти, всякий раз перед глазами всплывают фотографии видеокарт у установленными на память кусками алюминия. Я всё время придерживаюсь одного мнения - память не греется. Действительно, если сравнивать температуру, до которой нагревается память с температурой процессоров, или видеочипов, то можно сказать и так, но всё же температура чипов памяти выше температуры окружающей среды, и даже прикоснувшись к памяти рукой, можно почувствовать её тепло. Вопрос только в том, критично ли это? Ведь до недавнего времени охлаждение памяти считалось чем-то ненормальным, а сегодня уже на большинстве видеокарт установлены радиаторы на памяти. Я работал со многими видеокартами, и должен сказать, что даже сильно разогнанный DDR SDRAM нагревается настолько, что почувствовать его тепло можно лишь прикоснувшись к чипам обратной стороной ладони, где кожа тоньше и чувствительность выше. Если речь о системной памяти, то большинство блоков SDRAM DIMM продаются без радиаторов, многие из них работают на 150 и 166 МГц, а некоторые и того больше. И пока что на памяти не пишут ставшую нормой для процессоров надпись: HeatSink with Fan Required. Ну а раз так, примем изначально факт, что память не греется, а отсюда и будем отталкиваться.
Введение
Большинство современных видеокарт имеют установленные радиаторы на памяти. Высказывались мнения, что радиаторы, выполненные из алюминия, играют роль своеобразного экрана и защищают чипы памяти от воздействия электромагнитных полей, которые в достатке имеются в корпусе любого компьютера. Конечно, эта мысль была бы хороша, если предположить, что гетенакс, на котором припаяна микросхема памяти, полностью защищает её от воздействия поля с другой стороны, иначе всё экранирование - коту под хвост. Кроме этого, неплохо было бы вспомнить, что по плате видеокарты протекают довольно большие токи, на плате установлены трансформаторы, то есть сама видеокарта является источником магнитного поля. Вообще, что до экранирования от магнитных полей, то я бы предложил использовать стальные экраны, но никак не алюминиевые. И вообще, что-то сомнительно, чтобы магнитные поля влияли на память.
Другой причиной установки радиаторов является экранирование от сверхвысокочастотного излучения (СВЧ). Причина тоже существенная, ведь в компьютере полно источников СВЧ. Но тут возникают те же проблемы, что и с электромагнитными полями - экранировать память надо со всех сторон, хотя можно и алюминием. СВЧ излучение действительно вредно для электроники, ровно как и для человека. Последствия его воздействия на электронику могут быть самыми разными, поэтому в настоящих компьютерах, то есть в рабочих и графических станциях и серверах проблеме защиты отдельных модулей от СВЧ излучения уделено больше внимания, чем в домашних ПК. Но напомним, что все экраны должны быть заземлены, а на видеокартах и памяти радиаторы заземления не имеют. Но это так, детали.
Последняя причина - действительно перегрев чипов. Чипы памяти греются слабо, потому что хоть и работают на высокой частоте, потребляют малый ток. Но для памяти вполне достаточно небольшого перегрева, чтобы уже не работать на заданной частоте. Установка радиаторов опускает температуру памяти до комнатной и препятствует её повышению.
Раньше радиаторы для памяти не были востребованы на рынке кулеров, поэтому они выпускались малыми партиями и не были в широкой продаже. Сегодня ситуация изменилась благодаря лидеру в производстве компьютерных кулеров компании Thermaltake. Именно эта компания начала производство и продажу комплектов охлаждения памяти - Memory Cooling Kit.
Особенность комплекта охлаждения памяти в том, что он может использоваться как для охлаждения модулей DIMM, так и для видеокарт. Кроме этого, никто ещё не продавал радиаторов для памяти, которые были бы брэндовыми от начала до конца.
Поставка

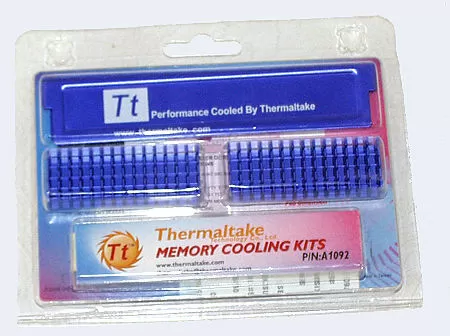

Комплект охлаждения памяти поставляется в прозрачной прочной упаковке. Внимательно посмотрите на то, что находится внутри, чтобы избежать подделок.
Внутри коробки находятся: два распределителя тепла для модулей DIMM с эмблемой Thermaltake, два радиатора на системную, или видеопамять, две проволочных скобы для крепления распределителей тепла, или радиаторов на модули памяти, четыре наклейки для крепления радиаторов на памяти и одна наклейка на корпус компьютера с эмблемой Thermaltake и надписью "Performance Cooled By Thermaltake".
На упаковке имеется иллюстрированная инструкция по установке радиаторов на DIMM модули и видеокарту.
Инсталляция
Начнём с инсталляции распределителя тепла на SDRAM/DDR SDRAM DIMM модуль. Заметьте - это не радиатор. Плоская, слегка прогнутая алюминиевая пластина служит просто увеличивает охлаждаемую поверхность памяти. Перед установкой на внутреннюю сторону этой пластины наклеивается одна из наклеек, липкая с обоих сторон. Это поспособствует лучшему контакту между пластиной и чипами памяти. А вот теперь важно посмотреть на то, какая у вас память. Если микросхемы припаяны с обоих сторон модуля, то вам придётся воспользоваться вторым распределителем тепла. Проделайте с ним ту же операцию, затем наклейте оба распределителя на память с двух сторон и закрепите их положение скобами. Вообще, скобами можно будет уже и не пользоваться - наклейки так держат алюминиевые пластины, что зубами не оторвёшь. Если же на памяти микросхемы напаяны с одной стороны, то вторую пластинку никак не прикрепишь, и стальные скобы не помогут - придётся просто приклеить один распределитель тепла на память, а второй останется про запас, или на другой модуль DIMM.

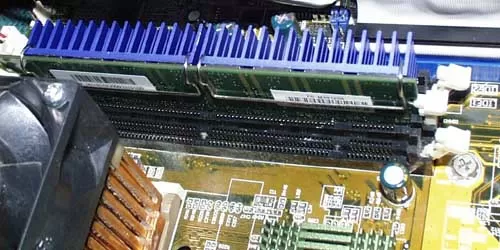

Если вы раздобыли себе модуль памяти, который греется как утюг, то вам, конечно, надо поменять его по гарантии, если только вас не убедят, что так и должно быть. :) В таком случае на память придётся устанавливать вторую пару радиаторов. Этих радиаторов хватило бы, чтобы охладить Pentium 200, но мы будем их использовать для охлаждения памяти. Каждый из них имеет длину 63.5, ширину - 12 и высоту 13.5 мм. Длина каждого модуля памяти составляет 134 мм, а высота - 32 мм. То есть, на каждый модуль SDRAM можно установить два радиатора. Установка их аналогична - двусторонняя наклейка прикрепит радиаторы к чипам памяти, а окончательно закрепить их можно с помощью стальных скоб. Также можно попробовать на заднюю стенку памяти прикрепить распределитель тепла, тогда и скоба закрепится крепче, и задняя стенка тоже будет охлаждаться.

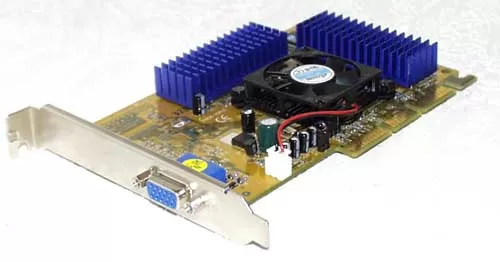

Третья возможность - установка радиаторов на видеокарту. Здесь всё зависит от того, какая конфигурация памяти на вашей плате. Современные видеокарты на базе GeForceX в большинстве своём имеют от четыре, или восемь чипов памяти на лицевой стороне платы. Одного радиатора должно хватить, чтобы охладить четыре в ряд стоящих чипа SDRAM на видеокарте. Если же память напаяна с двух сторон, придётся купить два набора Memory Cooling Kit. Устанавливать радиаторы на видеокарту также просто - с помощью двусторонних наклеек.
При установке радиаторов на память может возникнуть резонный вопрос - не замкнёт ли радиатор контакты памяти? Во-первых, контакты памяти расположены чуть ниже поверхности памяти, то есть их соприкосновение исключено. Ну а во-вторых, наклейка, использующаяся для фиксации радиаторов, не проводит электрический ток.
Распределители тепла имеют толщину 2.7мм каждый. Установка даже двух распределителей на один модуль памяти не влияет на остальные и не блокирует соседние слоты. Это означает что в два соседних слота DIMM можно установить два модуля DIMM SDRAM, на каждом из которых будет закреплено по два распределителя тепла.
К сожалению, этого же нельзя сказать о радиаторах. Из-за своей толщины (13.5 мм) они блокируют два ближайших слота памяти, поэтому радиатор можно устанавливать, если у вас один модуль памяти, или материнская плата с четырьмя слотами DIMM, разрешающая использовать два крайних слота без использования двух средних.
Заключение
Thermaltake Memory Cooling Kit позволяет охладить сразу два модуля памяти и одну видеокарту, или три модуля памяти, но уже без видеокарты. Что касается практического использования, то это тот самый случай, когда тестировать нечего. Измерить температуру памяти очень сложно, а если судить по частоте, то у нас установка радиаторов на видеокарту не повлияла на разгон видеопамяти. Наверное, всё дело в некачественных чипах SDRAM. Мы постараемся ещё раз вернуться к охлаждению памяти в будущем, пока это не вылилось в очередную проблему. И тогда мы уже точно сможем сказать, что даёт установка кулеров на память.
А пока что я не могу посоветовать, или не посоветовать покупать комплект охлаждения памяти. Если вам нравится синий цвет и в вашем компьютере установлен Super Orb и вы чувствуете, что для лишних мегагерц память неплохо было бы охладить, можете купить этот набор, тогда и на системной памяти, и на видеокарте будет частичка Thermaltake, о чём будет говорить наклейка на передней панели корпуса компьютера.
Михаил Дегтярёв (aka LIKE OFF)
25/05.2001
