Кулер Winnik Tornado WIN-7528

Введение

В последнее время я всё чаще встречаю в интернете переходники, которые позволяют устанавливать большие вентиляторы на обычные кулеры. В действительности, потребность в них была уже давно. Чтобы охладить радиатор современного кулера, стоящего на современном процессоре, вентилятор должен вращаться с частотой выше 6 000 об/мин. Естественно, при такой скорости создаваемый им шум становится невыносим. А так как его производительность находится в прямой зависимости от его размеров, то одним из путей выхода стало использование вентиляторов размером 80мм. На обычные радиаторы они не устанавливаются. Поэтому многие магазины для оверклокеров уже продают переходники с 60мм моделей на 80мм. Но некоторые компании по производству кулеров уже уловили новое веяние и применяют 80мм вентиляторы на своих же кулерах. Одной из таких компаний стала тайваньская Winnik, кулер которой мы рассмотрим сегодня.

Кулеры Tornado выпускаются в двух вариантах: WIN-7515 и WIN-7528. Отличия у двух модификаций весьма существенные - скорость вращения вентилятора и материал подошвы радиатора.

Конструкция

Чтобы понять, что же так привлекает внимание в кулерах Winnik Tornado, достаточно чуть внимательнее посмотреть на их коробку.

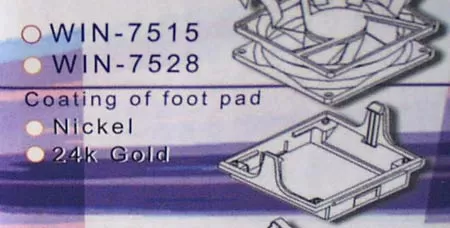

С одной стороны на упаоквке написано, что подошва кулера выполнена из чистейшей меди, но вот её покрытие может быть различным. В модели WIN-7515 - это никель, а в WIN-7528 - золото! Честно говоря, мне не верится, что на Тайване могли использовать золото высшей пробы для покрытия радиаторов. Но даже если это техническое золото, а скорее всего, это именно так, всё равно можно поаплодировать работникам Winnik. Золото имеет лучшие, чем медь технические свойства, поэтому применение золотого покрытия для подошв радиаторов - вполне логичный шаг. Но, мы вернёмся к этому вопросу чуть позже. Пока что, давайте посмотрим внимательнее на конструкцию кулера.

Итак, скорость вращения вентилятора очень низкая. Она возвращает нас во времена Pentium MMX, но не стоит думать о вентиляторе плохо, ведь его размеры превосходят размеры большинства других, используемых сегодня для процессорных кулеров.

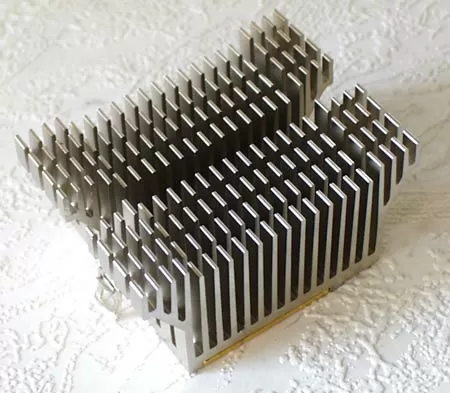

Кроме того, сам радиатор имеет расширение в верхней части. Там его ширина меняется от 58 до 78 мм. Радиатор обычный, алюминиевый, с 15 большими толстыми рёбрами, порезанными поперёк. Вот здесь-то и самое время подумать о целесообразности применения золота. Одно дело, когда радиатор полностью выполнен из литой меди, когда градиент температур по его поверхности минимален, тогда можно ещё больше улучшить подложку, покрыв её золотом. В нашем случае это не имеет никакого смысла, так как ущерб от использования алюминия будет сводить на нет золотое покрытие. Обычной меди здесь было бы более чем достаточно. Но всё же от золота хуже не будет, а будет ли лучше - большой вопрос.

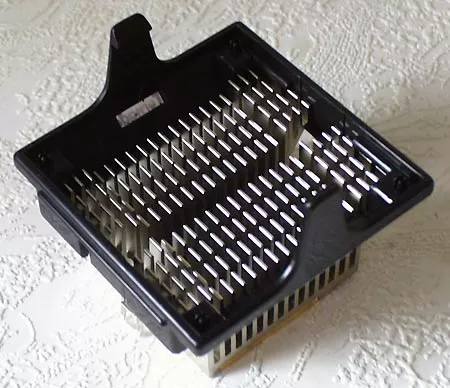

Кулер собран без единого шурупчика. На радиатор надевается пластиковое крепление, которое являясь переходником, защёлкивается на выступающих в ширину рёбрах. После этого оно сидит достаточно крепко, не вибрирует и не соскакивает. Такими же защёлками в нём закрепляется вентилятор, проходя отверстиями под винтики в специальные фиксирующие выступы на креплении. Так же, без единого шурупчика, вентилятор крепко садится на радиатор. По краям крепление имеет воронкообразную форму, направляющую поток от 80мм вентилятора в 60 мм радиатор.

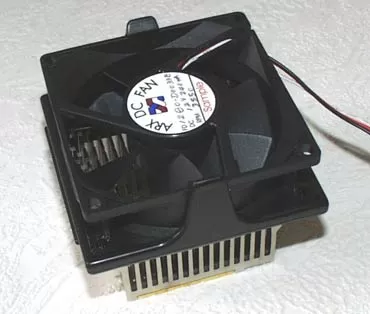

По умолчанию вентилятор реверсирован. То есть, он работает на отсос горячего воздуха из радиатора. При такой конструкции крепления, перевернуть его на обдув не составляет никакого труда. Но сам переходник, который сужает воздушный поток, рассчитан на работу именно в таком реверсивном режиме. От вентилятора отходят три проводка к Molex-коннектору. Провод имеет длину 45 мм. Этого хватит, чтобы дотянуться до любого коннектора на материнской плате.

Крепление радиатора весьма стандартное и, я бы даже сказал, дешёвое. Стальная скоба, защёлкивающаяся и снимающаяся только с помощью отвёртки. Эх, ювелиры, лучше бы крепление позаимствовали у конкурентов.

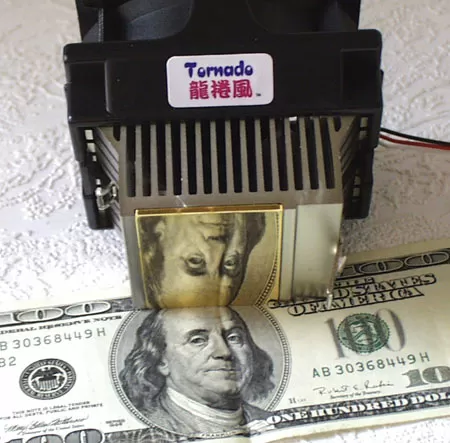

Ну и перед тестированием вернёмся к нашему золоту. Даже если не знать о том, что на подошве имеется золотое покрытие, можно догадаться, что медь покрыта каким-то составом. Потому что подошва радиатора не просто блестит - она зеркальная.

Такую красоту даже как-то не хочется мазать термопастой. Если среди нас есть любители шлифовать радиатор, то вот здесь для них работы не найдётся - поверхность словно стеклянная.

Тестирование

Кулер тестировался как в реверсивном состоянии по умолчанию, так и при обдуве радиатора воздухом. При включении оказалось, что кулер действительно работал очень тихо. Конечно, не так бесшумно, как хотелось бы, как работают дешёвые модели CoolerMaster, но и намного тише, чем соперники. Тем более, что все они подключались к материнской плате. Для всех кулеров использовалась беcкремниевая термопаста от Swiftech.

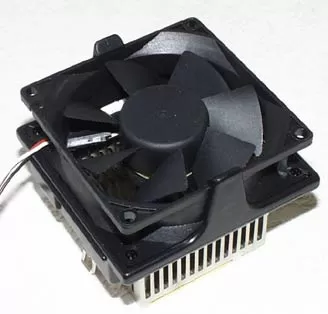

В нормальном, реверсивном состоянии, пропеллер Tornado вращался с частотой 3668 об/мин. При этом мощный поток воздуха выходил прямо из радиатора и к блоку питания корпуса компьютера. При перестановке вентилятора в положение "на обдув", уровень шума увеличился. И хотя теперь пропеллер вращался со скоростью 3792 об/мин, воздух проходил через корпус не так легко, как прежде. Но показать настоящие результаты сможет только наше тестирование.

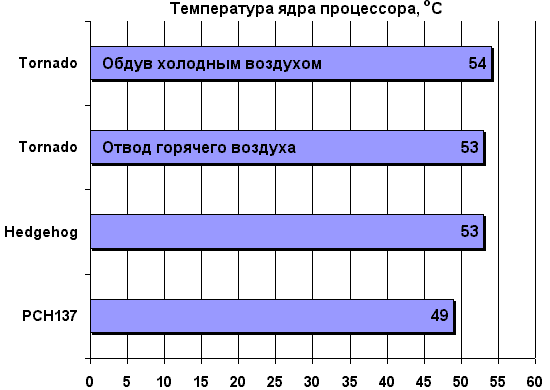

Как видно, даже по сравнению с лучшими медными кулерами Tornado WIN-7528 показывает себя на очень высоком уровне. Как мы и предполагали, вентилятор лучше оставить на отвод горячего воздуха, чем обдувать им радиатор.

Выводы

Учитывая низкий уровень шума и высокую производительность кулера Tornado WIN-7528, можно рекомендовать его к покупке оверклокерами и простыми пользователями новых Athlon. А учитывая содержание в нём драгметаллов, будьте готовы к тому, что таможня запретит его ввоз.

Михаил Дегтярёв (aka LIKE OFF)
5/09.2001
