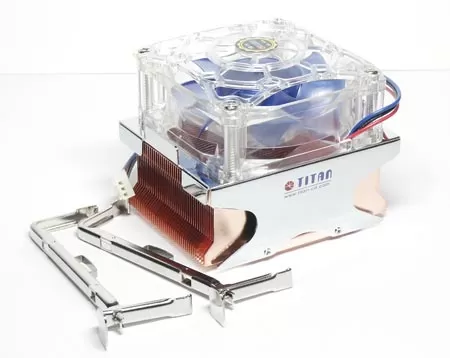

Кулер Titan TTC-W9TB/SC

Кулерам для процессоров Intel Pentium 4 и Celeron мы уделяем не столько много внимания, как решениям для процессоров AMD. Причина этого в том, что значительная часть этих процессоров поставляется уже с охладителями в комплекте, которых хватает, чтобы компьютер работал без сбоев и чтобы CPU не перегревался. Вопрос выбора охладителя встаёт лишь в случае если пользователь приобрёл процессор в OEM-поставке или если ему нужно более правильное решение проблемы охлаждения, скажем, при разгоне или работе процессора в тяжёлых условиях, как например, в маленьком корпусе с плохой вентиляцией. Сегодня мы рассмотрим охладитель TTC-CW9TB/SC от компании Titan, чья продукция не никогда не отличалась завышенной стоимостью. Модель CW9TB относится к новой линейке охладителей Titan, и мы уже рассмотрели два кулера под Socket A из этого семейства - CU9TB и D9TB. Так что встречайте новичка и для Pentium 4.

Комплект поставки

Та же самая обновлённая, но по-прежнему невзрачная упаковка охладителя, одинаковая для всех новых моделей кулеров Titan. Наклейка на боковой стороне говорит нам о том, что это за модель, а расшифровка обозначений даёт понятие о некоторых свойствах кулера.

Буквы "/SC" в маркировке изделия означают, что в коробочке с кулером вы найдёте ручной регулятор скорости работы вентилятора. Так же в комплекте с этим охладителем поставляются два шурупчика, аккуратно упакованных в полиэтиленовый пакетик. Их назначение угадать нам так и не удалось.

Этот регулятор устанавливается вместо одной платы расширения в корпусе компьютера и снаружи пользователь может поворачивать колёсико для регулировки скорости вентилятора. Достаточно удобное решение, применяемое сегодня многими ведущими производителями систем охлаждения. Интересно, что на регуляторе между указателями "High" и "Low" промаркировано значение 2800 RPM, являющееся как бы средним. Но на самом деле среднее значение частоты вращения лопастей пропеллера здесь составляет более 3000 оборотов в минуту. Ну да ладно, это всё мелочи. Как и полагает кулерам Titan, в комплекте поставляется шприц с термопастой на серебряной основе. Куда без него денешься по сегодняшним временам? :)

Стандартные для Socket 478 размеры охладителя, да и вообще по характеристикам эта модель может быть отнесена к ближайшим родственникам TTC-Cu9TB для Athlon XP. Скажем так, эти кулеры являются "родными братьями". Вентилятор здесь имеет те же самые заявленные характеристики производительности и уровня шума, но единственное отличие - это мощность, которая здесь заявлена как 3.6 Вт. В модели Cu9TB тот же вентилятор имел мощность 1.56 Вт.

Вентилятор имеет довольно популярные сегодня размеры 70x70x25 мм. Его характеристики заявляются интервалами с учётом того, что пользователь будет устанавливать прилагающийся в комплекте регулятор скорости, хотя, конечно же, делать это его никто не заставляет.

Конструкция

В заявленных характеристиках на сайте Titan про эту модель написано "Shiny as Mirror", то есть, сияющий как зеркало. И это сущая правда, поскольку "Титановцы" научились делать действительно красивые и вместе с тем производительные кулеры для процессоров.

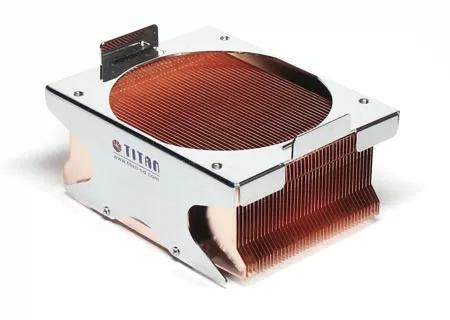

Радиатор кулера выполнен по технологии прессовки - он имеет тонкие плоские рёбра, пластины, впрессованные в основание. Снаружи на радиатор укреплена стальная хромированная рамка, которая служит опорой для скоб крепления кулера к материнской плате и на которой устанавливается вентилятор.

Стальная рамка прикручивается к радиатору четырьмя винтиками. При желании, если придётся, скажем, устроить кулеру генеральную стирку, стальную рамку будет достаточно просто снять с радиатора.

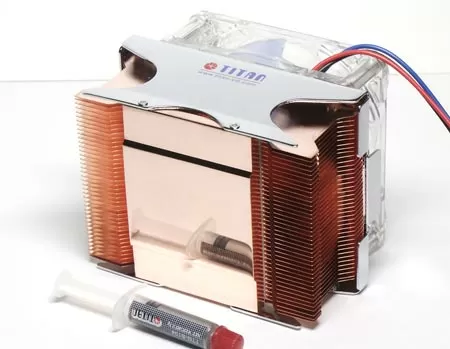

Как и в кулере Titan TTC-Cu9TB под Athlon XP, здесь подошва радиатора имеет ширину всего 45 мм при то есть почти в два раза меньше, чем само основание. Это означает, что воздух от вентилятора может свободно проходить сквозь рёбра радиатора и попадать на материнскую плату. Таким образом, во-первых, снижается сопротивление воздуху в самом радиаторе, а во-вторых, охлаждается гнездо материнской платы и, возможно, немного корпус самого процессора. О качестве шлифовки подошвы радиатора вы можете судить по фотографии сверху - тюбик термопасты отражается в радиаторе как в зеркале.

Качество обработки радиатора очень радует - даже стальная рамка не имеет ни острых углов, ни заусенцев. А от царапин подошва радиатора предохраняется липкой плёнкой, которую перед установкой кулера необходимо снять.

Крепление кулера к материнской плате осуществляется с помощью двух стальных скоб, которые устанавливаются сверху на радиатор и цепляясь за пластиковые стойки на материнской плате, прижимают охладитель к процессору. Такое крепление намного удобнее, чем у стандартных Intel-овских кулеров, оно позволяет с лёгкостью как устанавливать охладитель на материнскую плату, так и снимать его.

Вентилятор выполнен из прозрачного пластика, сквозь синеву лопастей проглядываются обмотки моторчика. Мощность этого вентилятора составляет 3.6 Вт. При размерах 70x70x25 мм этого уже достаточно, чтобы вентилятор мог достигнуть заявленных 4200 оборотов в минуту. У модели TTC-Cu9TB/SC точно такой же с виду вентилятор, по заявленным характеристикам, имеет мощность 1.56 Вт. Кроме того, наши тесты показали, что скоростные характеристики двух вентиляторов идентичны: как минимальная, так и максимальная, значительно превышает заявленную, то есть с использованием регулятора скорости кулер работает с частотой вращения лопастей от 2240 (вместо 1800) до 4700 (вместо 4200) оборотов в минуту. Минимальный предел больше заявленного где-то на 25%, а максимальный - примерно на 11%. Хотя, с вентиляторами на "титановских" кулерах такая ситуация - не редкость. Зачастую их заявленные спецификации не соответствуют действительности. То ли из-за часто изменяющейся продукции, то ли из-за лени вебмастеров.

Тестирование

Для тестирования мы использовали компьютер, конфигурация которого указана в таблице справа. Для сравнения мы использовали стандартный кулер Intel, поставляющийся в комплекте с Retail-версиями процессоров. На диаграмме он обозначен, как Intel Cooler. Так же использовались кулеры Titan TTC-W5TB/TC, Titan TTC-W8TB и Titan TTC-W7TB.

Вентиляторы подключались напрямую к материнской плате без каких-либо переходников. В качестве термоинтерфейса во всех тестах применялась термопаста на серебряной основе. Тестирование проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показания температуры. На втором этапе под Windows XP загружался Burn-In модуль тестовой программы SiSoft Sandra MAX3, который прогонял тест CPU Multimedia Benchmark 60 раз подряд.

Выводы

Как и полагается, при минимальных оборотах кулер работал очень тихо, практически неслышно. При этом в режиме простоя охладитель показывал достаточно хорошие результаты температуры. Если же поднять скорость вентилятора до максимума, то в режиме загрузки кулер выиграет у оппонентов. Хотя, конечно, шуметь он при этом будет очень громко.

Что же до стоимости охладителя, то в среднем она составляет 15.5$, что не много для кулеров под Pentium 4, которые традиционно стоят дороже аналогов для Athlon XP. Однако, стоимость полностью оправдана, учитывая возможность ручной регулировки частоты вращения лопастей вентилятора, способности к охлаждению и внешний вид данной модели.

Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Titan в России за предоставленный кулер Titan TTC-CW9TB/SC.

Михаил Дегтярёв (aka LIKE OFF)
15/03.2004
