Кулер Thermaltake Volcano II

Спросите любого оверклокера про кулеры Thermaltake, и ответом будет Golden Orb. Этот кулер стал настолько известным, что Thermaltake навсегда застолбила себе место под солнцем среди таких гигантов, как Global Win, Alpha и др. И пусть в мире существуют десятки кулеров, превосходящих по всем параметрам пресловутые Orbы, начинающий оверклокер мечтает именно о золотистом цилиндре с пропеллером внутри.

Сколько раз лично я утверждал, что пришло время вести компьютерные кулеры другими дорогами, искать новые материалы и формы для радиаторов. В период слотовых процессоров самым простым способом улучшить кулер была установка дополнительного вентилятора. Но технологии повернули в сторону миниатюризации и теперь процессоры вернулись к своим начальным размерам. Поначалу мы радостно встречали известие о кулерах TurboCooler, использовавших новейшую конструкцию радиатора. Действительно, зачем устанавливать мощнейшие вентиляторы, которые не дают работать спокойно (как на FLK38), когда можно правильнее распределить воздушный поток и получить негромкий недорогой кулер? Круглые радиаторы пошли в массы и стали монтироваться на материнские платы, видеокарты и процессоры. И, вроде, всем хороши: тихие, дешёвые, недорогие, но никто бы и не обратил внимание на то, что тот же Golden Orb проигрывает кулеру FOP32, использующему стандартную конструкцию и мощный вентилятор. Никто не обращал внимание на это, но до поры - до времени. А время это подошло. И процессоры стали потреблять столько энергии, что ещё год назад никто бы не поверил в возможность работы таких жарких чипов.

И вот тут-то и начали проявляться недостатки новой конструкции. Как не крутись, а радиатор орбов хорош и рассчитан именно на определённый воздушный поток. Много узких рёбер, алюминиевая подошва. Поставьте в него вентилятор помощнее и не получите почти никакого прироста производительности. Вот тут-то и задумались производители кулеров о том, что те же самые Golden Orb уже начинают не справляться со своей задачей. Потёрли ручки счастливо, отметили сие событие и достали с полок чертежи годовой давности, чтобы найти то знание, которое позволяло раньше строить нормальные громкие и мощные прямоугольные кулеры.

Но если для охлаждения старых Pentium MMX и K6-2 достаточно было куска алюминия с приделанным сверху вентилятором, то для сегодняшних процессоров нужно рассчитывать воздушный поток радиаторов, использовать медные подложки, рёбра из толстой фольги, или игольчатые радиаторы. Печальный триумф Super Orb в очередной раз доказал, что время круглых кулеров сочтено и в милленниуме будет место только для стандартных монстров охлаждения.

Поняла это и компания Thermaltake. И тут неожиданно всплывает, что Thermaltake всегда занималась выпуском и стандартных прямоугольных кулеров, хотя они и были очень слабо распространены и не пользовались такой популярностью, даже нося эмблему Tt. Чтобы не оказаться на обочине тогда, когда все компании займут место на дороге, Thermaltake обратилась к имеющимся наработкам. А среди них был такой кулер, как Volcano. Странное название для кулера символизирует мощнейший источник тепла, пепла, раскалённой магмы и разрушений. Вроде бы, обычный монстр с большим вентилятором. Из-за повышенной длины умещается не на все платы, шумит, но имеет хорошее термическое сопротивление и хоть сколько-нибудь раскрученную торговую марку. А всегда лучше сделать продукт с цифрой 2, чем придумывать новое имя. Посмотрев на конкурентов, покопавшись в архивах, Thermaltake создаёт конкурента своему же флагману - Super Orb. Volcano 2 тише, мощнее и имеет лучшее крепление. Но обо всём по порядку.

Перед нами небольшая коробочка синего цвета с новым кулером, который, непременно, спасёт мир компьютеров от перегрева. Повсюду эмблемы Thermaltake и Volcano II. На крышке коробки написана рекомендация для установки на процессоры платформы Socket A с частотой до 1500 МГц. Про Socket 370 ни слова, хотя на эти процессоры данный кулер станет также легко. На одной стороне коробки приведён график зависимости температуры процессора (относительно комнатной) от рассеиваемой мощности. Не многим покупателям этот график говорит хоть что-то. На противоположной стороне коробки характеристики кулера. Мы приведём их прямо здесь:

• Размеры кулера: 62x60x70

• Размеры вентилятора: 60x60x25

• Потребляемый ток: 0.22 А

• Максимальная мощность: 2.64 В

• Частота вращения пропеллера: 4500 об/мин

• Подвеска: 2 шариковых подшипника

• Давление воздуха: 5.3мм H₂O

• Производительность вентилятора: 36 CFM

• Уровень шума: 31.5 дБ

• Подключение: 3-контактный MOLEX коннектор

• Наработка на отказ: 80 000 часов

• Тепловой интерфейс Thermagon T905c

• Термическое сопротивление Ja=0.64 ^oC/Вт

Заявленные характеристики очень напоминают наполеоновские планы. Потому что производительность 36 CFM никак не может быть достигнута стандартным 60x60x25 вентилятором с частотой вращения 4500 об/мин. Опять же вспомним "семитысячник" - FLK38. Так что мы посмотрим во время тестов, сколько там оборотов.

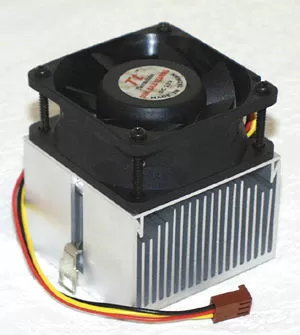

Но пришло время вытащить кулер из коробки. Одно движение руки - и перед нами предстаёт новое творение Thermaltake. Положим его на ладонь и посмотрим поближе.

Почти стандартно. Пока вы рассматриваете картинку, позвольте сказать пару слов про радиатор. Первый вопрос при виде радиатора: зачем средние рёбра выше крайних? Теоретически, это для лучшего распределения воздушного потока. Но на практике - вентилятор круглый и то, что посередине относительно одной стороны, получится сбоку относительно другой. Поверим на слова инженерам Thermaltake и не будем углубляться в аэродинамику, чтобы выяснить правоту их решений. Но зачем же устанавливать скобу крепления поперёк радиатора, рассекая таким образом рёбра? Конечно, хорошо, когда воздушный поток при выходе из радиатора охлаждает северный мост, или память. Но ведь гнёзда на материнских платах установлены по-разному. Что делать - придётся опять довериться инженерам Thermaltake.

Давайте перевернём радиатор и посмотрим на него снизу. Забыл упомянуть, что в коробке, кроме кулера, ничего больше не было. На Thermaltake это не похоже. Где же тюбик с пастой? Ответ кроется в спецификации кулера. Вместо привычной термопасты в качестве теплового интерфейса используется новый материал Thermagon T905c. Этот материал меняет своё состояние, а проще говоря, размягчается при повышении температуры. Всё же лучше, чем различные прокладки из фольги, но как-то непривычно без пакетика пасты.

С двух сторон основание немного сточено, чтобы умещаться на гнездо процессора. Мы часто встречаем кулеры со сточенной одной стороной, но зачем же две? Неужели инженеры Thermaltake предусмотрели и тот факт, что радиатор может на одной материнской плате из тысячи, да ещё и сделанной не по стандартам цепляться за "ручник" гнезда процессора? Я ни разу не сталкивался с такой проблемой. Но мы верим инженерам Thermaltake. На фотографии белыми пятнами показано положение резиновых упоров на Socket A процессоре.

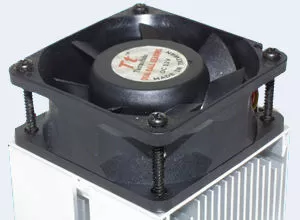

Теперь самое время обратить взоры на вентилятор. А точнее, не столько на сам вентилятор, сколько на его крепление. В отличие от обычных кулеров, где вентилятор крепится шурупами непосредственно к радиатору, Volcano II использует немного более продвинутое крепление. Вентилятор прикручен к алюминиевой планке, которая выдвигается из радиатора. Чтобы понять это, достаточно взглянуть на фотографию.

Планка закреплена неподвижно шурупом, закрученным между двумя половинками радиатора. Абсолютно неподвижно вентилятор не закрепляется, небольшой люфт в горизонтальной плоскости всё же есть. А вот зачем было делать такое заумное крепление, знают только... всё те же инженеры.

Теперь сняв вентилятор, можно посмотреть и на его номиналы. А номиналы не очень-то соответствуют заявленным на коробке.

Потребляемый ток 0.17 А означает максимальную мощность 2.04 Вт.

В завершении осталось добавить пару слов про крепление кулера. Thermaltake позаботилась о безопасном для Socket A процессоров креплении. Но сама скоба настолько неудобная, что установить кулер можно только с помощью отвёрточки, или пинцета. А снять его ещё сложнее. Одним словом, крепление очень неудобное.

Разобравшись с конструкцией кулера, переходим непосредственно к процессу тестирования.

Открываем корпус компьютера, устанавливаем кулер и включаем питание. Прямо перед этим в компьютер был установлен Super Orb, так вот по сравнению с ним, Volcano II вообще бесшумный. Конечно, он работает довольно громко, громче, чем обычный Golden Orb, но так на то он и нужен, такой вентилятор. Зато тише, чем Super Orb. Подключив вентилятор в розетку на материнской плате, запускаем программу мониторинга и видим, что при среднем напряжении 10-11В частота вращения составила 4963 об/мин. Сразу сравниваем со значением на коробке: наш образец потребляет меньше мощности, чем заявлено, но имеет большую скорость вращения вентилятора. Однако, зная по своему опыту, что такое 38 CFM, я утверждаю, что производительность этого вентилятора очень далека от заявленной.

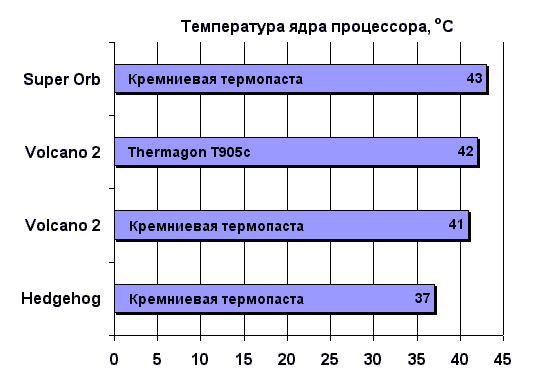

Для тестирования использовался процессор AMD Athlon 650, работающий на частоте 800 МГц при напряжении 1.85В. Процессор нагревался при помощи мультимедиа теста процессора BurnIn модуля программы Sandra 2001. Температура в комнате составляла 27 ^oC. Для выяснения истинной производительности Volcano II, в тесте также приняли участие главный конкурент нашего подопытного - кулер Super Orb и сегодняшний чемпион среди кулеров с вентиляторами до 37 CFM - Hedgehog. В качестве теплового интерфейса для Volcano II использовался как Thermagon T905c, так и родная паста от Thermaltake. Для Super Orb и Hedgehog использовалась термопаста от Thermaltake. Результаты тестов сведены в диаграмме:

Эти результаты нуждаются в комментариях. Thermaltake превзошла сама себя. Супер кулер проигрывает Volcano II. Имея большие линейные размеры и издавая больший шум, этот гигант теперь не оправдывает своё существование. Кулеры с оригинальным прямоугольным дизайном снова победили. Они снова идут. Но о чём это я? Так вот. Хоть интерфейс Thermagon T905c и освобождает вас от поиска ножниц для вскрытия пакетика термопасты, но до неё, родимой этому материалу ещё далеко. И тесты показывают, что лучше один раз измазаться самому и измазать процессор и материнскую плату компьютера термопастой, чем использовать имеющуюся прокладку. Ведь то, что на восьмисотом Athlon-е разница составила 1 градус, не означает, что на процессоре с частотой 1000 МГц эта разница сохранится. Ну а Hedgehog всё ещё доказывает, что чистая медь и японское качество в сумме дают убойную силу.

Выводы

Выводы простые. Если в магазине на одной полке лежат Volcano II и Super Orb, то лучше брать первый. В нём и вентиляторов ровно в два раза меньше, а следовательно, он в два раза надёжнее. Да и с совместимостью у него дела обстоят получше, ведь по своим размерам Volcano II не должен упираться в конденсаторы на многих материнских платах. Да и дешевле он должен быть, ведь радиатор здесь стандартный - выдавленный, а не сборочный, как в орбах. А ещё в случае поломки на него можно поставить любой вентилятор.

Недостатки тоже имеются. Например, ужасное крепление и применение термопрокладки вместо пасты. А ещё один недостаток - это его внешний вид. Вот орбами приятно и витрину магазина украсить, и поставить их на стендовую плату, а на этот охладитель никто и не посмотрит. Эх, надо было его в жёлтый цвет покрасить...

Михаил Дегтярёв (aka LIKE OFF)
15/03.2001
