Кулер Thermaltake Golden Orb SECC II
Фирма Thermaltake изначально выпускала только кулеры Golden Orb для процессоров, использующих Socket 370. Владельцы же остальных процессоров при желании получить качественное охлаждение вынуждены были крепить неудобные кулеры при помощи различных резинок, или клея. Действительно, круглые кулеры были как-то не предназначены для крепления на процессорах, использующих различные слоты. Но Thermaltake нашла выход из этого положения. Оригинальный Golden Orb был модифицирован, чтобы устанавливаться на SECC II процессоры, в частности, Pentium III. Один такой кулер и попал на тестирование в нашу Лабораторию.
Конструкция

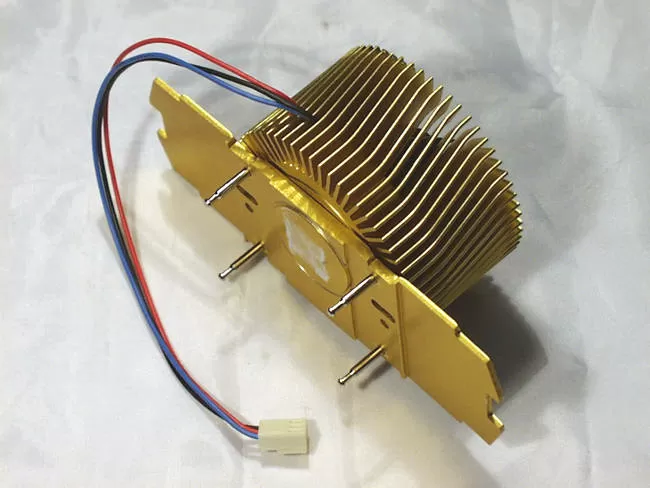

Чтобы понять конструкцию данного кулера, нужно прочитать про оригинальный Golden Orb. Можно сказать, что в нашем случае для SECC II процессора используется всё то же золотистое ядро, тот же цилиндр, но посаженный на другое основание - алюминиевую пластину такого же цвета. На основании имеются четыре ножки, продеваемые сквозь корпус процессора для закрепления кулера. Между ними, на небольшом утолщении нанесён тонкий слой термопасты. К сожалению, её так мало, что хватит разве что для процессоров с ядром Coppermine. Также здесь есть четыре отверстия - два овальных и два круглых. Они вряд ли помогают в охлаждении чипов кэша второго уровня, так что для чего они здесь присутствуют не понятно.
Что же касается самого круга, радиатора с вентилятором, то он полностью идентичен оригинальному Golden Orb.

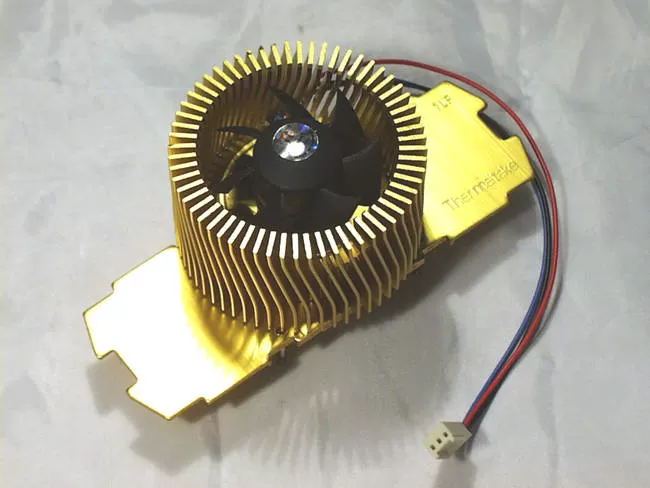

Рёбра радиатора образуют своеобразный цилиндр. Внутри этого цилиндра на основании установлен вентилятор высотой 25мм и диаметром 43 мм. Вентилятор не имеет привычного корпуса, направляющего воздух в одном направлении, по оси пропеллера. Данный вентилятор подключается к материнской плате через MOLEX коннектор, использует шариковые подшипники в качестве подвески и имеет максимальную частоту вращения 4500 об/мин и производительность 20 CFM.
Сам цилиндр укреплён на основании диффузионным методом, то есть, весь радиатор не представляет одно целое, цилиндр прикреплён к основанию при помощи пресса. Такое крепление хуже, чем если бы радиатор был выплавлен единым монолитом. Однако, конструкция рёбер Golden Orb такова, что выточить, или выплавить целиком данный радиатор невозможно.
Возьмите обычный вентилятор, включите его. Он будет гнать воздух по оси вращения пропеллера. А теперь снимите с него корпус, оставляя только статор и ротор с пропеллером. Включите его. Он будет гнать воздух не только по оси вращения ротора, но и в стороны. На таком же принципе и основан Golden Orb. Лопасти вентилятора сконструированы таким образом, чтобы, воздух шёл в стороны от оси вращения, проходил через рёбра, установленные под таким углом, чтобы оказывать потоку наименьшее сопротивление. Поэтому Golden Orb имеет наименьший шум при наибольшей производительности.
И хотя конструкция Golden Orb позволяет снимать вентилятор, реверсировать его нельзя. Да и не зачем.
Крепление
Сам цилиндр закреплён на основании несимметрично - с небольшим сдвигом вверх. Это создано для того, чтобы ядро процессора находилось прямо в центре цилиндра, контактируя с его нижней частью, а не с основанием.
Но с креплением дела обстоят не самым лучшим образом. Дело в том, что радиатор крепится на процессор стандартным образом - установленные в основании ножки продеваются через корпус и закрепляются сзади при помощи металлической изогнутой скобы. Так вот. В том кулере, который был у нас в Лаборатории металлическая пластина имеет недостаточный выгиб и поэтому не прижимает должным образом радиатор к процессору. Что это значит? То, что между поверхностями процессора и радиатора могут оставаться полости, заполненные воздухом и кулер не сможет отвести всё тепло от ядра.
Как это лечится? Прежде всего, можно воспользоваться скобой от другого кулера - они должны быть совместимы. Но так как это может позволить себе не каждый, то лучшим средством будет подогнуть скобу. Но подгибать её лапки можно только в небольших пределах. Сделать это несложно, и результат оправдает затраченное время.
Снять кулер также несложно.
Совместимость
В отличие от оригинального "золотого круга", эта версия не имеет проблем с совместимостью и легко устанавливается практически во все корпуса, на все SECC II процессоры (Pentium III с 512 и 256 Кб кэша) и, в крайнем случае, может заблокировать только один DIMM слот.
Тестирование
Для тестирования использовался процессор Pentium III 533, работающий на напряжении 2.0 В, на номинальной частоте. Температура окружающего воздуха составляла 23oC. Для измерения температуры использовался профессиональный термометр, основанный на термопаре. Датчик помещался на ядро процессора. Измерения проводились 3 раза, в качестве результата выбиралось максимальное значение.
На кулер подавалось напряжение 10.5 В. При таком напряжении частота вращения достигала 4000 Об/мин. Для обычного кулера такая частота вращения лопастей вентилятора недостаточна для эффективного охлаждения. Но не для Golden Orb.
Заявленный Thermaltake уровень шума для Golden Orb составляет 26 дБ. Наше оборудование не позволяет проверить это, вот почему мы полагаемся только на себя. Golden Orb работает практически неслышно, и его не слышно, даже если он работает в открытом корпусе в полуметре от вас. Это даёт нам право говорить, что Golden Orb подойдёт всем любителям тишины и скорости.
Для сравнения был выбран стандартный кулер, поставляющийся в коробке с процессором Pentium III. В качестве теплового интерфейса для всех кулеров использовалась одинаковая термопаста. Крепление кулера Golden Orb было подогнуто таким образом, чтобы максимально прижимать радиатор к ядру процессора.
Как видно из диаграммы, Golden Orb выигрывает у стандартного кулера Intel при достаточно хорошем укреплении. Напомню, что оригинальный Golden Orb выигрывал у Socket версии стандартного кулера Intel больше. Это связано с тем, что оригинальный кулер для SECC II больше, чем оригинальный Socket 370.
Выводы
Golden Orb для SECC II процессоров использует ядро от оригинального Golden Orb, а поэтому и сохраняет все его достоинства - низкий уровень шума и высокую производительность. Также данный кулер обладает высокой совместимостью с материнскими платами и процессорами. Недостатком Golden Orb SECC II является его крепление, которое недостаточно прижимает его к ядру процессора. При небольшой модификации этот недостаток устраняется и Golden Orb предстаёт перед нами во всей своей мощи.
Я рекомендую Golden Orb к покупке всем тем, кто использует и разгоняет SECC II процессоры.
Михаил Дегтярёв (aka LIKE OFF)
27/08.2000
