Кулер Thermaltake Golden Orb SECC I
Фирма Thermaltake изначально выпускала только кулеры Golden Orb для процессоров, использующих Socket 370. Владельцы же остальных процессоров при желании получить качественное охлаждение вынуждены были крепить неудобные кулеры при помощи различных резинок, или клея. Действительно, круглые кулеры были как-то не предназначены для крепления на процессорах, использующих различные слоты. Но Thermaltake нашла выход из этого положения. Оригинальный Golden Orb был модифицирован, чтобы устанавливаться на SECC I процессоры, в частности, Pentium II и Athlon. Один такой кулер и попал на тестирование в нашу Лабораторию.
Конструкция

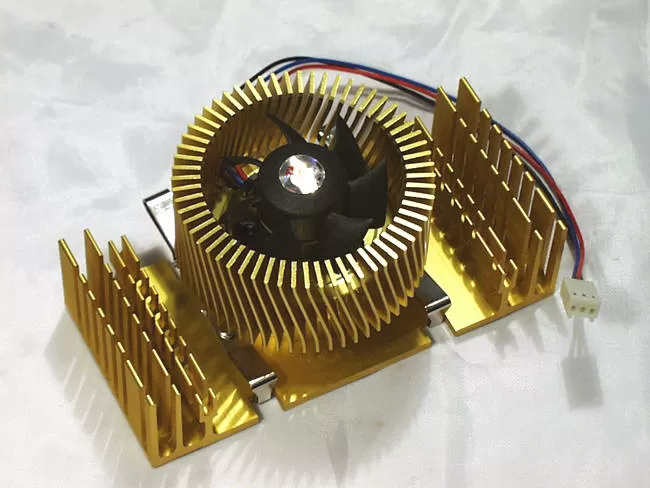

Чтобы понять конструкцию данного кулера, нужно прочитать про оригинальный Golden Orb. Можно сказать, что в нашем случае для SECC I процессора используется всё то же золотистое ядро, тот же цилиндр, но посаженный на другое основание - алюминиевую пластину такого же цвета. На алюминиевой пластине, наподобие обычных радиаторов имеются шесть рассечённых рёбер. При ближайшем рассмотрении конструкции данного золотого круга, мы можем отметить, что радиатор состоит из трёх частей - пластины с рёбрами, которая несёт на себе остальные части, включая крепление, алюминиевого цилиндра диаметром 40 мм, на котором крепится третья, основная часть - круглый радиатор. Все три части прочно скреплены между собой диффузионным методом. Но использование круглого радиатора в этом кулере вовсе не означает соблюдения всех традиций кулеростроения.
Посмотрим внимательнее на рёбра круглого радиатора. Прежде всего, если измерять высоту цилиндра, то у оригинального Golden Orb она будет составлять 40 мм, а у SECC I версии всего 33 мм. Это связано с типом крепления радиатора на процессор - стальные скобы прикреплены на заклёпках прямо под цилиндром радиатора. Это и есть причина, по которой пришлось укоротить цилиндр. Вторая ошибка этого кулера заключается в использовании алюминиевого цилиндра, который скрепляет радиатор с основанием. Этот цилиндр имеет 40 мм диаметр и примерно 33 мм высоту, он установлен чуть выше середины основания. Таким образом, радиатор располагается на высоте 33 мм до процессора. И в данном случае лучшим вариантом было бы использовать медь, как отличный теплопроводник. Тогда можно было бы с уверенностью сказать, что цилиндрическая прокладка толщиной 33 мм между процессором и радиатором имеет минимальный перепад температуры по своей длине. Но Thermaltake пожалела денег на использование меди. Так что теперь можно считать, что очень большая часть производительности кулера теряется именно в этой прокладке. Видимо, понимая это, конструкторы Thermaltake приняли решение установить дополнительные рёбра на основании. Так как основание кулера выполнено методом выдавливания, то рёбра имеют стандартную форму. Они рассечены по длине, чтобы отходящий от основного радиатора воздух мог охлаждать их поверхность.
Внутри цилиндрического радиатора на основании установлен вентилятор высотой 25мм и диаметром 43 мм. Вентилятор направляет воздух в радиальном направлении, от оси вращения. Данный вентилятор подключается к материнской плате через MOLEX коннектор, использует шариковые подшипники в качестве подвески и имеет максимальную частоту вращения 4500 об/мин и производительность 20 CFM.
Возьмите обычный вентилятор, включите его. Он будет гнать воздух по оси вращения пропеллера. А теперь снимите с него корпус, оставляя только статор и ротор с пропеллером. Включите его. Он будет гнать воздух не только по оси вращения ротора, но и в стороны. На таком же принципе и основан Golden Orb. Лопасти вентилятора сконструированы таким образом, чтобы, воздух шёл в стороны от оси вращения, проходил через рёбра, установленные под таким углом, чтобы оказывать потоку наименьшее сопротивление. Поэтому Golden Orb имеет наименьший шум при наибольшей производительности.
И хотя конструкция Golden Orb позволяет снимать вентилятор, реверсировать его нельзя. Да и не зачем.
Крепление

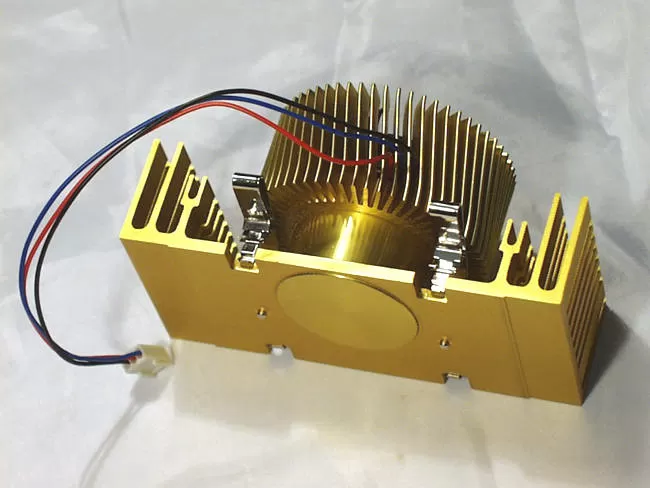

Для крепления используются две скобы из нержавеющей стали, посаженные на заклёпках на основании радиатора. Но крепление этих скоб не жёсткое, то есть, они могут поворачиваться и нажиматься за счёт установленных пружин. Крепление сделано очень качественно. Установить, или снять кулер не представляется сложным.
В комплекте с данным Golden Orb поставляется тюбик с термопастой, которую рекомендуется нанести на основание радиатора для лучшего контакта с поверхностью процессора. Такой контакт является оптимальным, так как позволяет избежать воздушных прослоек между радиатором и процессором.
Снять кулер также несложно.
Совместимость
Общая высота кулера - 53 мм. Это значит, что на некоторых материнских платах придётся пожертвовать слотами памяти. Возвращаясь к конструкции, стоит напомнить, что цилинд радиатора немного смещён вверх, так чтобы обеспечить лучшую совместимость с материнскими платами. Дело в том, что многие современные материнские платы имеют установленные на системных чипах массивные радиаторы, или даже полноценные кулеры. На таких платах обычно бывают проблемы с совместимостью с некоторыми кулерами. Golden Orb в этом отношении немного в более выгодном положении.
Тестирование
Для тестирования использовался процессор AMD Athlon 550. Температура окружающего воздуха составляла 22oC. Для измерения температуры использовался профессиональный термометр, основанный на термопаре. Датчик помещался на ядро процессора. Измерения проводились 3 раза, в качестве результата выбиралось максимальное значение.
На кулер подавалось напряжение 10.5 В. При таком напряжении частота вращения достигала 4000 Об/мин. Для обычного кулера такая частота вращения лопастей вентилятора недостаточна для эффективного охлаждения. Но не для Golden Orb.
Заявленный Thermaltake уровень шума для Golden Orb составляет 26 дБ. Наше оборудование не позволяет проверить это, вот почему мы полагаемся только на себя. Golden Orb работает практически неслышно, и его не слышно, даже если он работает в открытом корпусе в полуметре от вас. Это даёт нам право говорить, что Golden Orb подойдёт всем любителям тишины и скорости.
Для сравнения был выбран кулер ElanVital FSK703, использующий 2 вентилятора размером 50х50х10 мм.
И Golden Orb действительно выигрывает у FSK703. Но преимущество не является явным. А так как кулеры подобные FSK703 сейчас очень сильно распространены во всех магазинах, то можно сказать, что Golden Orb становится более выгодной покупкой.
Выводы
Низкий уровень шума и хорошая производительность - отличительные черты Golden Orb. Ах да, мы забыли про потрясающе красивый дизайн. Конечно, Golden Orb лучше, чем что-либо другое. И этот кулер подойдёт для всех владельцев процессоров Pentium II и Athlon. С этим кулером можно даже разгонять процессоры Athlon.
Я рекомендую Golden Orb к покупке всем тем, кто использует SECC I процессоры.
Михаил Дегтярёв (aka LIKE OFF)
2/10.2000
