Готовые решения для видеонаблюдения от компании ДОЗОР

Введение

В последнее время наблюдается буквально всплеск интереса к видеонаблюдению. Причин тому две: социальные проблемы и доступность техники. Если о первой причине можно говорить скорее с сожалением и надеждой на изменения к лучшему (сейчас терроризм, преступность, наркомания и прочие «болячки» общества стали обыденностью), то вторая причина весьма отрадна, и наметившаяся тенденция не может не радовать. Раньше, причем не так уж давно, установка даже относительно простой системы видеонаблюдения, позволяющей контролировать, скажем, периметр здания, была по карману разве что банку. Причем вопрос о внедрении решался едва ли не на совете директоров, поскольку проект получался затратный. Сейчас для того, чтобы контролировать задний двор, парадный вход и пару коридоров вообще не нужно затевать проект, обращаться в специализированную компанию и проводить тяжелые совещания, чтобы выделить необходимые ассигнования.

Все эти ужасы – в прошлом, в наши дни можно пойти в магазин и купить нужное решение. Конечно, если у вас банк, да еще и солидный, то вам нужны десятки камер, круглосуточное дежурство нескольких операторов, мгновенная связь с милицейской охраной и прочие атрибуты охраны больших денег от посягательств злоумышленников. Если же вопрос в том, чтобы обезопасить собственное личное имущество или небольшое частное предприятие, то сегодня надо идти не к интеграторам и специалистам по системам безопасности, а в магазин, за коробочным решением – такие появились на рынке под маркой ДОЗОР и, надо сказать, появление это очень и очень своевременное. Поскольку спрос на такие охранные комплексы и так немалый, пояснять выгоды потребителя пока не будем. Сконцентрируем внимание на том, что же они собой представляют, ведь это фактически совершенно новый сегмент рынка и первый опыт.

Комплектация и особенности

На сегодняшний день ДОЗОР предлагает три модели коробочных комплексов видеонаблюдения, отличающиеся характеристиками основного контроллера. В том, что касается организации работы и комплекта поставки каждого решения, царит приятное единообразие.

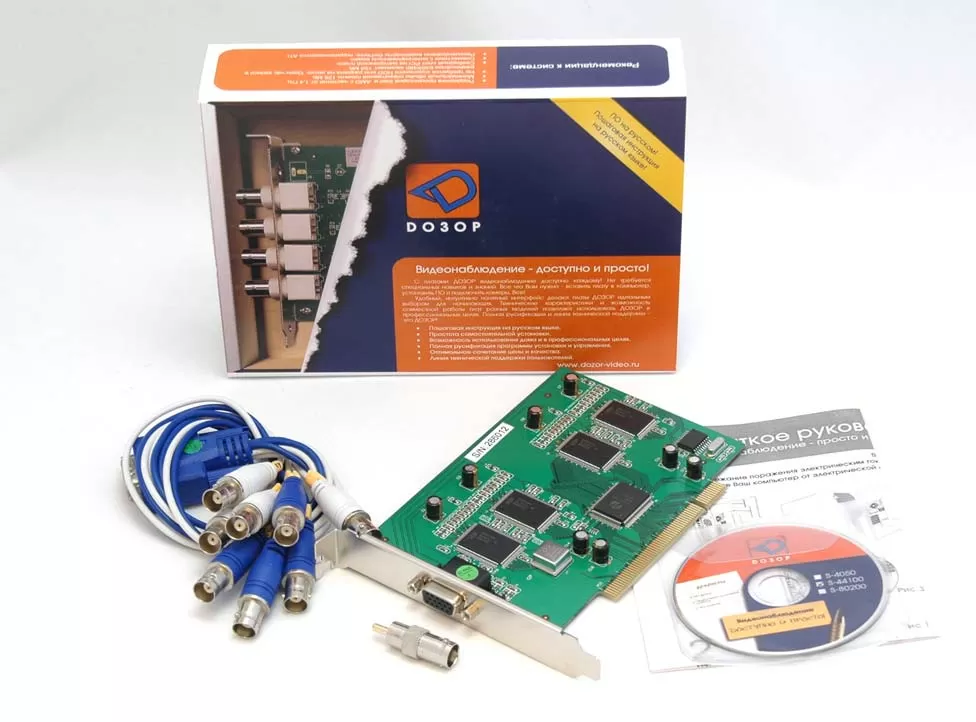

В коробке, оформленной достаточно броско, но с должной солидностью – все же продукт не развлекательный – покупатель обнаружит:

• Контроллер – PCI-плату, представляющую собой основу комплекса
• Краткое руководство пользователя на русском языке
• Компакт-диск с драйверами, программным обеспечением и подробным руководством пользователя

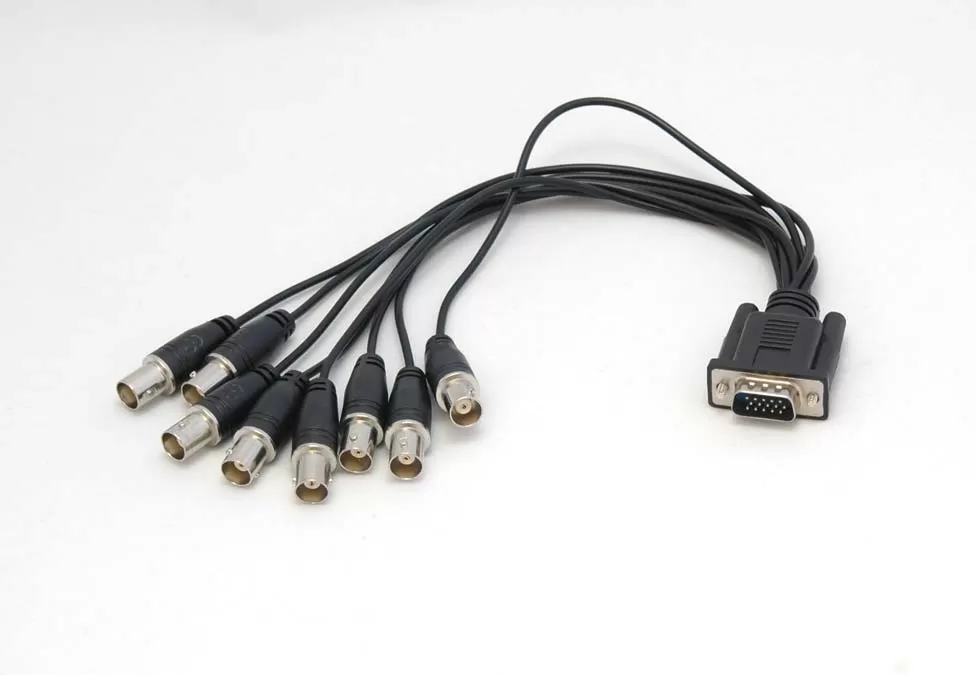

• Кабель, позволяющий подключать до 8 камер (кроме модели ДОЗОР S-4050)
• Переходники BNC/RCA, с их помощью можно подключить камеры или иные источники видеосигнала, имеющие «любительский» выход в виде «тюльпана», а не BNC

Вроде бы не так много, но для работы системы этого вполне достаточно. Еще, конечно, нужны камеры, но их выбор зависит от конкретных условий и вкладывать камеры в коробку было бы просто неразумно. И без того решения ДОЗОР являются самыми доступными и простыми для освоения неподготовленным пользователем. Посмотрим теперь на конкретные модели и их различия.

ДОЗОР S-4050

Младшая модель в линейке, ДОЗОР S-4050 – система, позиционирующаяся как оптимальное решение для дома или дачи.

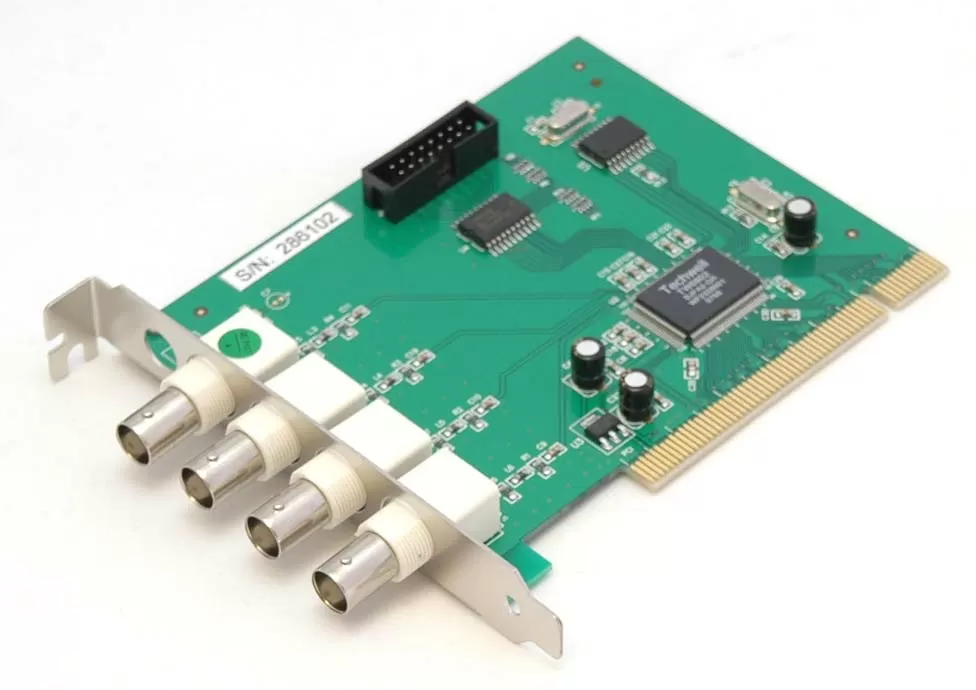

Собственно контроллер представляет собой скромных размеров плату с чипом от Techwell, на металлической планке размещены 4 BNC-разъема для подключения камер. Этот комплекс позволяет подключить до 4 источников сигнала и обрабатывать в реальном времени два источника. Нельзя сказать, что это много, но для того применения, которое рекомендовано – в самый раз.

Спецификации:

• Количество входящих видеоканалов: 4
• Интерфейс: BNC
• Сжатие: H.264
• Скорость захвата: 50 кадров/сек в PAL и 60 в NTSC
• Возможность расширения: до 6 плат на одном ПК
• Совместная работа: только с S-4050
• Поддерживаемое разрешение: 640 X 480, 352 X 288, 320 X 240
• Сетевой протокол: TCP/UDP
• Операционная система: WINDOWS 2000/XP

Как видим, возможности для расширения системы предусмотрены, можно установить до 6 плат в один компьютер. Однако на практике разумно ограничиться одной-двумя, если требуется больше камер или потребуется рост их числа в будущем, то лучше сразу взять модель «на вырост», это будет эффективнее. Комплекс ДОЗОР S-4050 может записывать видео в непрерывном режиме, по расписанию или срабатывать по наличию движения в кадре. Чувствительность цифрового датчика движения можно менять, чтобы исключить ложные срабатывания.

ДОЗОР S-44100

Следующая по старшинству плата - ДОЗОР S-44100. Она уже рекомендуется не только для квартир и коттеджей, но и для применения в бизнесе – в магазинах, на заправках, в офисах и т.п.

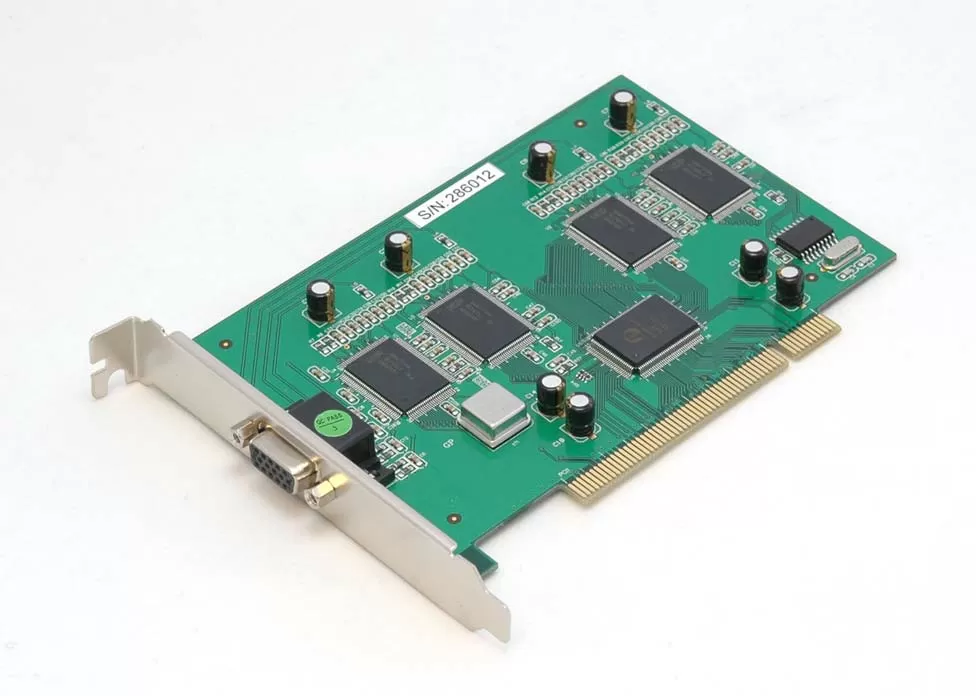

Больший размер печатной платы объясняется необходимостью размещения дополнительных процессоров. Они, в свою очередь, нужны для того, чтобы система ДОЗОР S-44100 имела возможность обрабатывать в реальном времени 4 канала видео и 4 канала аудио.

Спецификации комплекса таковы:

• Количество входящих видеоканалов: 4
• Количество входящих аудиоканалов: 4
• Интерфейс: BNC
• Сжатие: MPEG4 или H.264 Скорость захвата: 100 кадров/сек в PAL и 120 в NTSC
• Возможность расширения: до 4 плат на одном ПК
• Совместная работа: S-44100, S-80200
• Поддерживаемое разрешение: 640 X 480, 352 X 288, 320 X 240
• Сетевой протокол: TCP/UDP
• Операционная система: WINDOWS 2000/XP

Система, как и младшая модель, позволяет вести постоянную запись или стартовать по расписанию, а также начинать запись при появлении движения в поле зрения. Комплекс может проинформировать о движении в заданной области или о потере сигнала путем звукового оповещения или отправить e-mail. Предусмотрена система подавления шумов в сигнале, чего нет в младшей модели серии ДОЗОР. В одном ПК можно установить и использовать до 4 контроллеров, причем ДОЗОР S-44100 могут использоваться совместно с ДОЗОР S-80200

ДОЗОР S-80200

Топовая модель в линейке коробочных систем видеонаблюдения ДОЗОР, соответственно, самая технически сложная и функциональная. Для пользователя, кстати, работа с ДОЗОР S-80200 не сложнее, чем с другими контроллерами семейства.

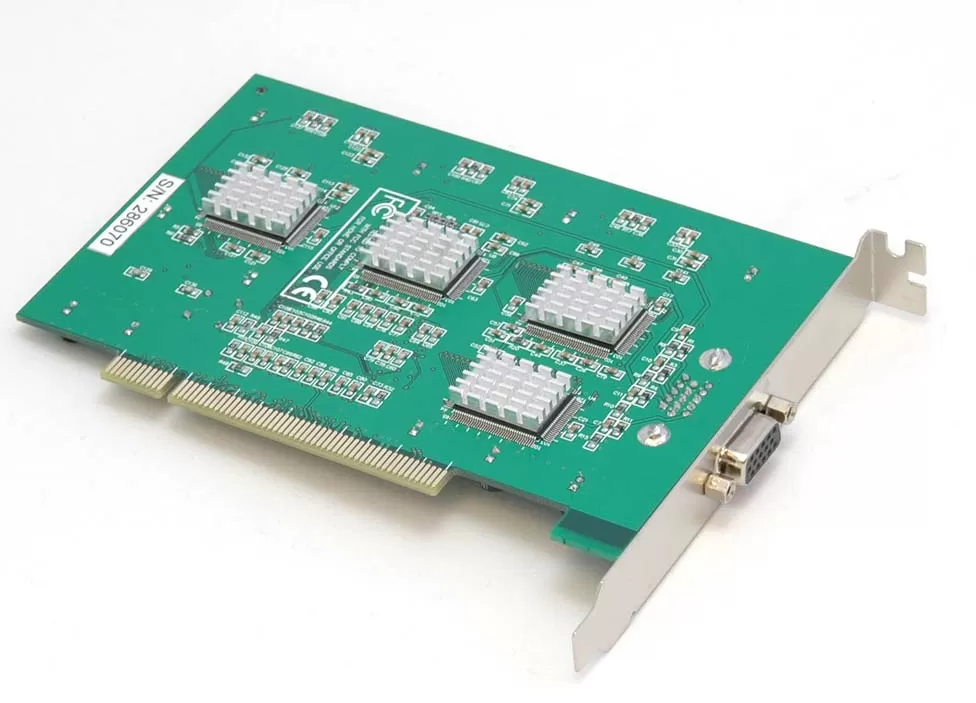

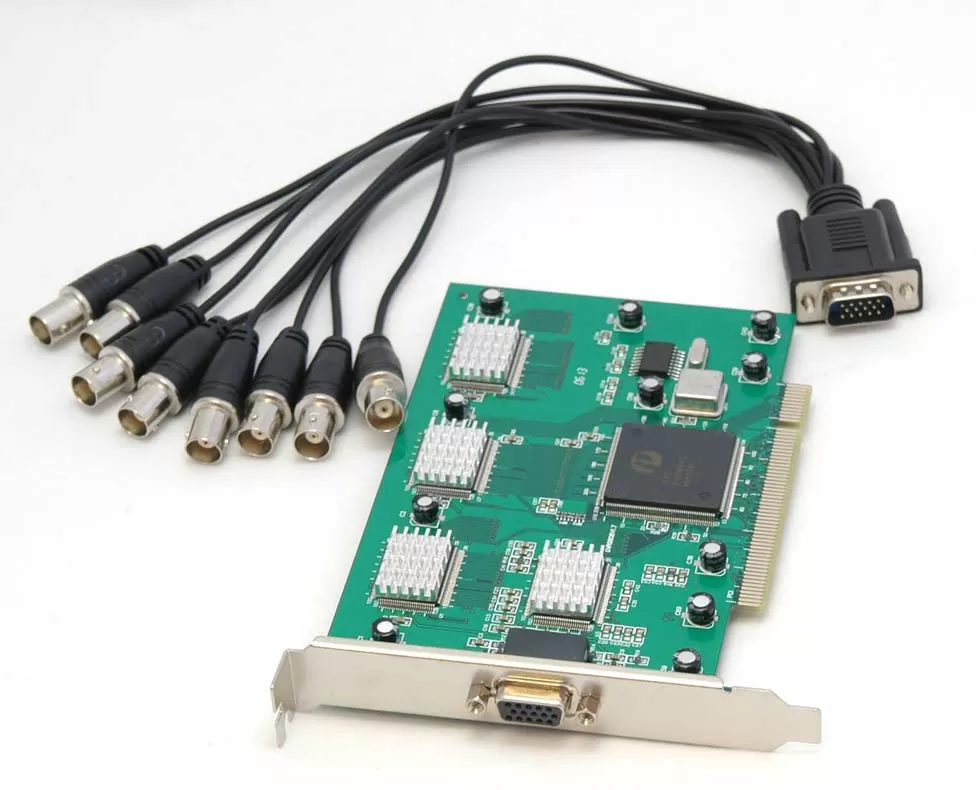

Эта модель также позволяет использовать до 4 контроллеров в одном ПК, при этом каждая плата реализует обработку до 8 каналов видео в реальном времени, таким образом, система может работать с 32 видеоканалами. Понятно, почему потребовались радиаторы на чипах – объем «перевариваемой» информации нешуточный. Режимы записи, оповещение голосом или по электронной почте, настройка чувствительности датчика движения – все это реализовано аналогично ДОЗОР S-44100, дополнительно имеется поддержка стандартов PELCO D, PELCO P, RM110. Остальные характеристики таковы:

• Количество входящих видеоканалов: 8
• Интерфейс: BNC
• Сжатие: MPEG4 или H.264 Скорость захвата: 200 кадров/сек в PAL и 240 в NTSC
• Возможность расширения: до 4 плат на одном ПК
• Совместная работа: S-44100, S-80200
• Поддерживаемое разрешение: 640 X 480, 352 X 288, 320 X 240
• Сетевой протокол: TCP/UDP
• Операционная система: WINDOWS 2000/XP

Позиционирование ДОЗОР S-80200 – сегмент малого и среднего бизнеса, для торговых залов магазинов, для складов или офисных зданий эта система с ее возможностями масштабирования подходит в полной мере. Что, впрочем, не мешает использовать ее для наблюдения за периметром дачи, если вам необходимо 8 камер или более. Преимущества коробочного решения проявляются и здесь – установка и использование весьма просты. Кстати, пора подробнее рассмотреть эти аспекты.

Программное обеспечение ДОЗОР и ОБЗОР

Об установке аппаратной составляющей скажем лишь несколько слов, уж очень все просто: поставить PCI-плату в свободный слот, к разъемам подключить видеокамеры и, собственно, установка завершена. Поэтому больше внимания уделим софту, следует только учесть, что программа без установленного в ПК контроллера не заработает.

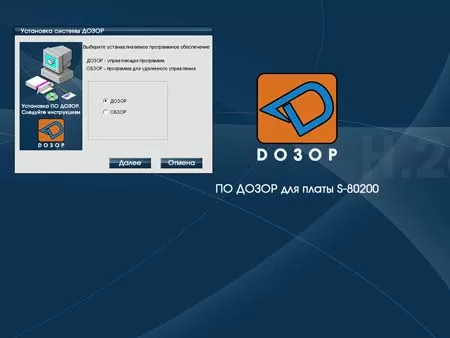

Инсталлятор предлагает на выбор управляющую и дистанционную программы, сейчас устанавливаем локальное ПО ДОЗОР, работающее на том же компьютере, в котором установлен контроллер.

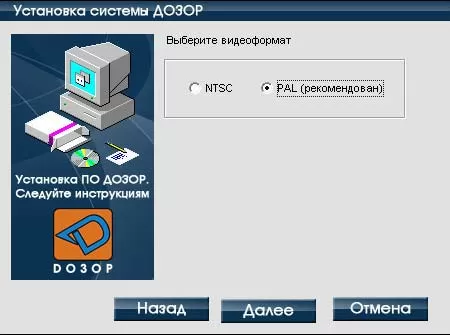

Выбрать предлагается видеоформат, PAL или NTSC. Для видеонаблюдения кому-то может больше понравиться и NTSC, ведь в этом стандарте предусмотрена более высокая частота кадров.

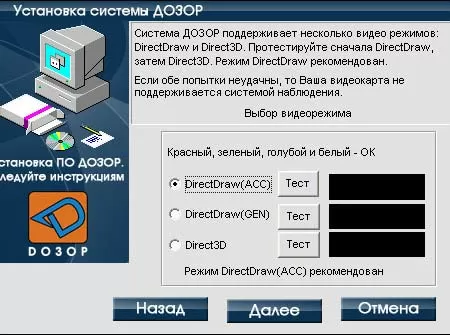

Следующим этапом будет выбор основы для графики, инсталлятор позволяет протестировать DirectDraw и Direct3D и выбрать наиболее подходящий. На ПК с современной видеокартой и корректно работающими драйверами никакой визуальной разницы между разными используемыми API не видно.

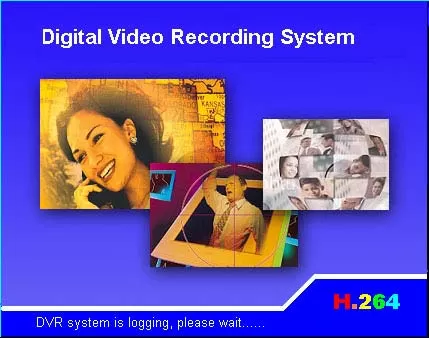

После установки программы и перезагрузки компьютера (а также при каждой загрузке в дальнейшем) появляется окно приветствия комплекса ДОЗОР.

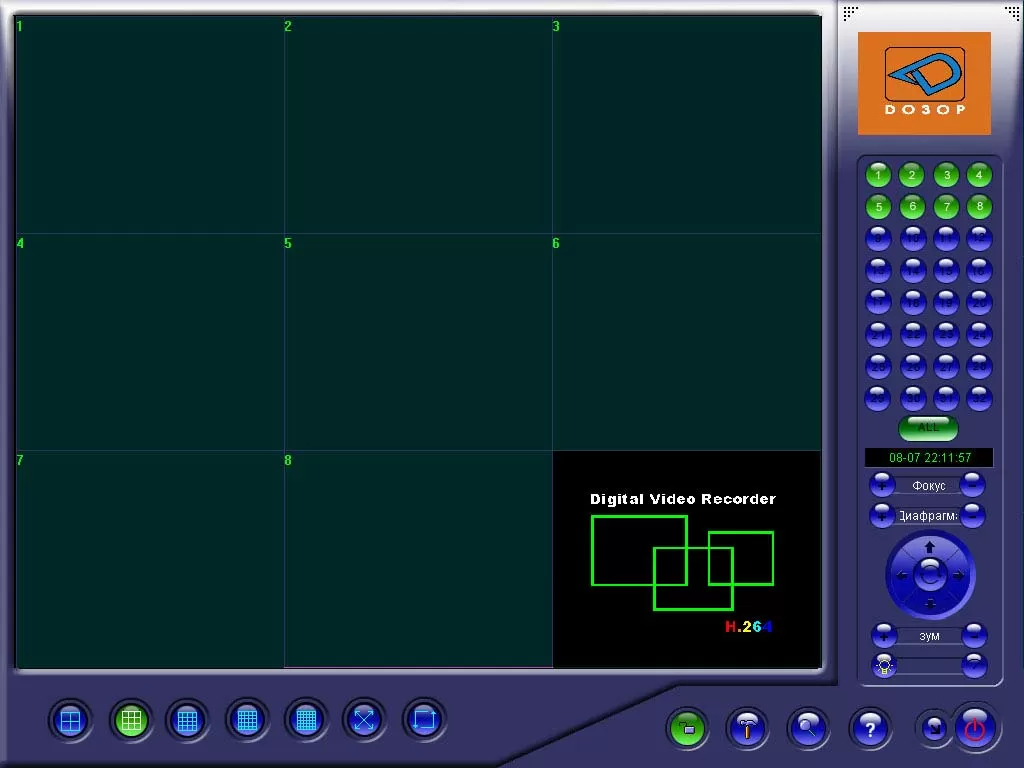

Теперь загружается сама программа, и перед нами появляется необычного вида интерфейс.

Главное окно приложения выглядит достаточно симпатично, управление организовано просто и удобно. В нашем случае доступно 8 камер (видеовходов платы ДОЗОР S-80200), всего же в правом верхнем углу окна располагается 32 кнопки для переключения между камерами. Слева снизу выбирается представление информации, от 4 до 32 картинок на экран одновременно, можно включить режим циклического перебора камер. Справа, чуть ниже кнопок быстрого выбора камеры, находится блок кнопок для управления камерой (скорее всего, этот функционал не будет задействован, если только не использовать моторизованные камеры), а вдоль нижнего края окна с правой стороны находится ряд служебных кнопок. С их помощью можно завершить работу системы, свернуть окно, получить справку о работе программы или перейти к настройкам. Настроек, кстати, довольно много, но они удобно и понятно организованы.

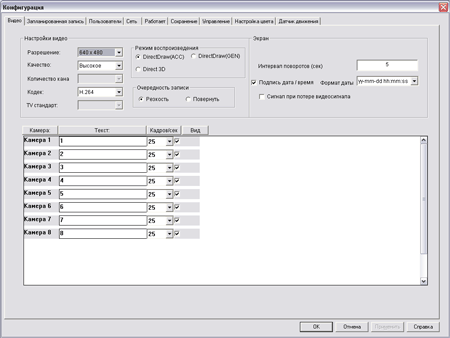

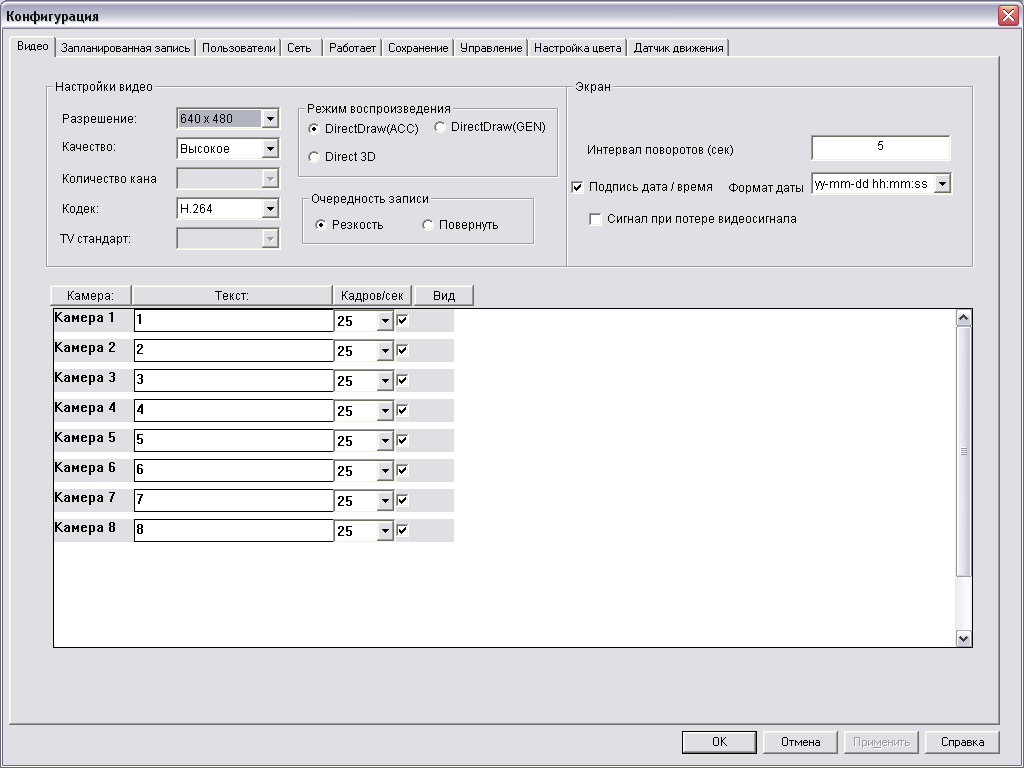

Первая закладка окна с опциями содержит все, что относится к режиму работы камер, это разрешение, кодек, стандарт сигнала и т.п., также здесь можно указать соответствующий каждой камере текст, чтобы не вспоминать, где какой номер размещен, а видеть надписи «Камера у парадного входа», «Камера в подземном гараже» и т.п.

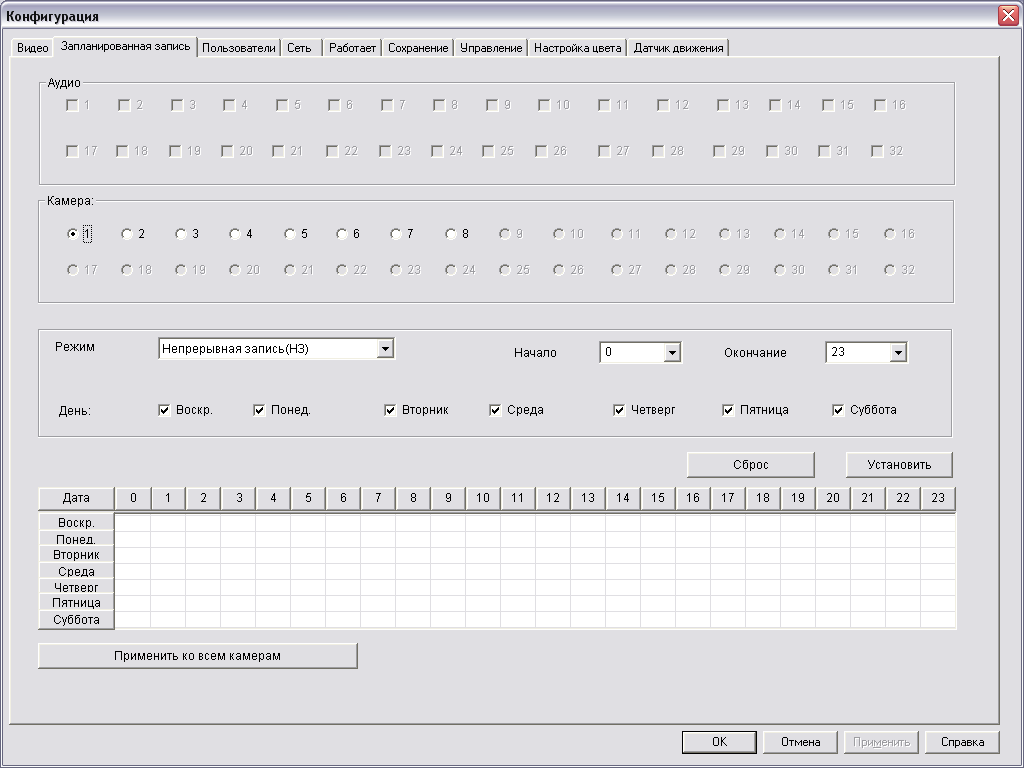

Следующая закладка полностью посвящена режиму работы камер. Для каждой камеры и каждого дня можно задать время включения записи, время выключения, задать режим работы – постоянный или по наличию движения.

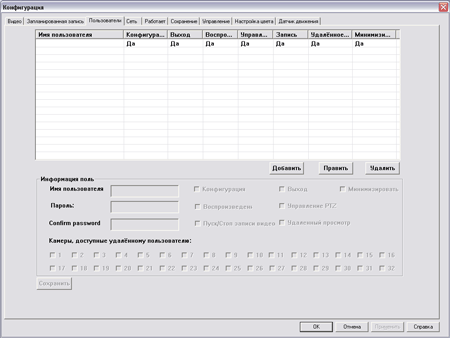

Третья закладка относится к управлении правами пользователей. Всего программа ДОЗОР позволяет создать до 5 аккаунтов и для каждого задать права доступа. Это удобно, нет нужды сообщать охраннику пароль администратора и гадать – смотрит ли он на изображение с камер или увлеченно играет в тетрис или стрелялку.

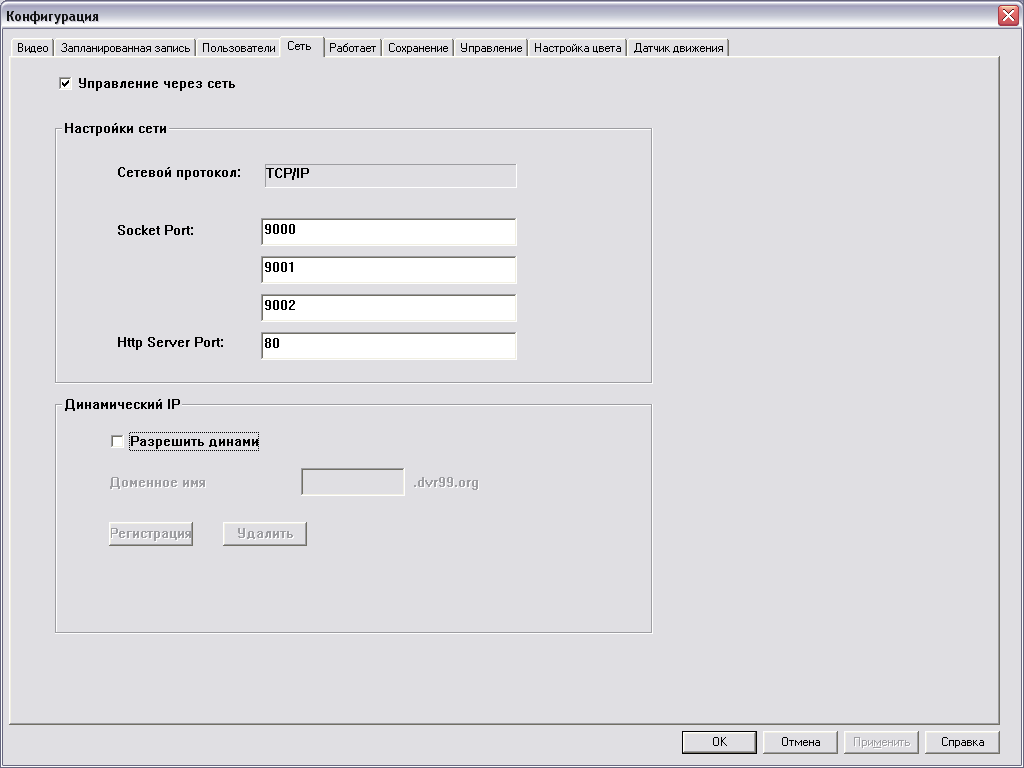

На следующей закладке – настройки для работы через сеть. Поскольку система видеонаблюдения ДОЗОР позволяет работать удаленно, следует прописать сетевые параметры для использования данной функции.

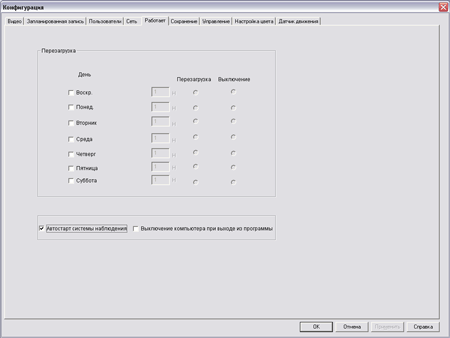

Пятая закладка задает расписание перезагрузок компьютера. Поскольку платформа для работы ДОЗОР – Win2K или XP, то периодические перезагрузки не повредят.

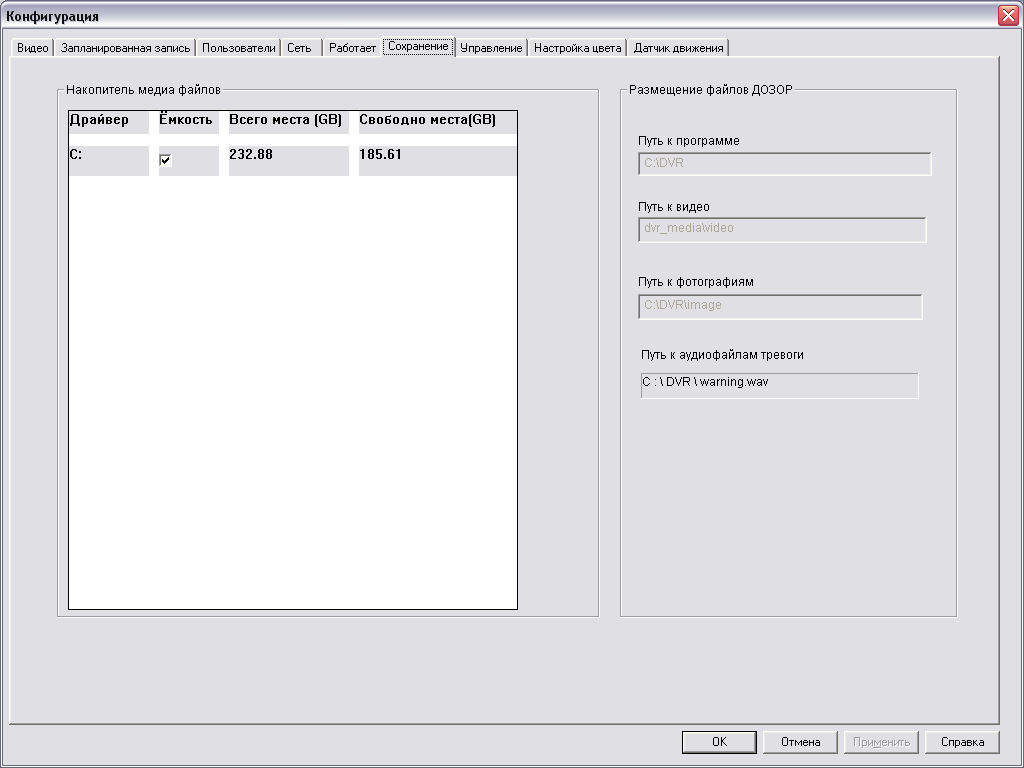

Очередная закладка окна настроек относится к хранению записываемого видео. Пути к файлам, справка о состоянии дискового пространства.

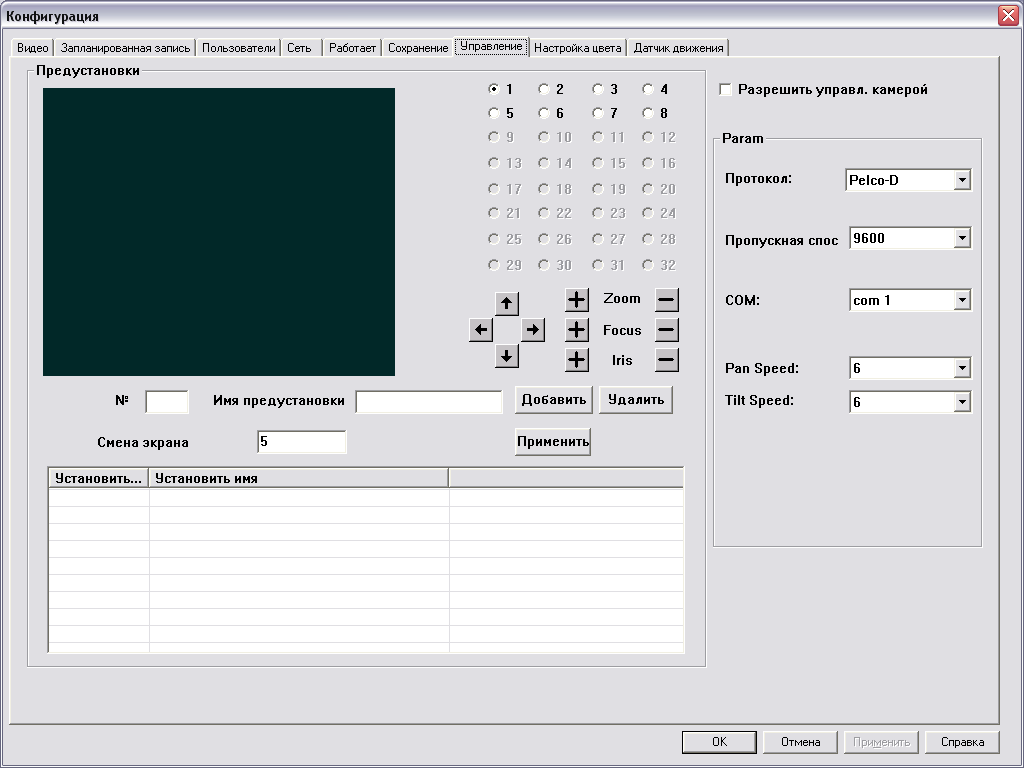

На седьмой закладке – предустановки для камер, имеющих возможность двигаться. Управление происходит по выбранному стандарту и через выбираемый порт. Неплохая возможность для использования управляемых камер.

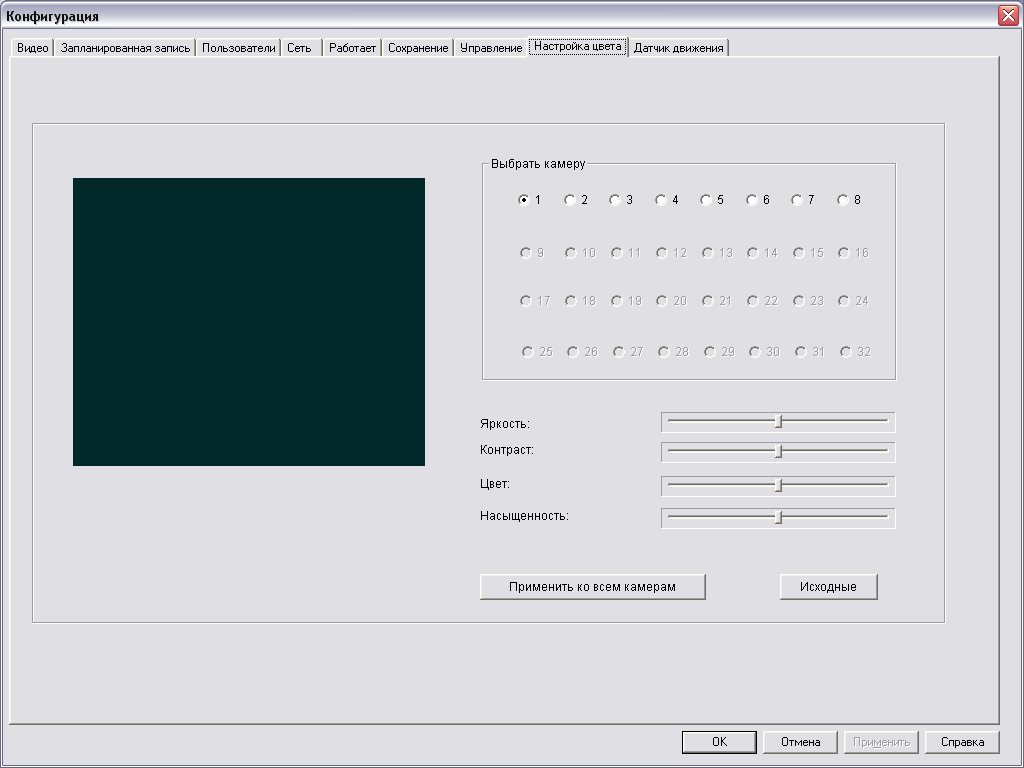

Следующая закладка – для настроек цвета. Можно скорректировать цветопередачу для каждой камеры индивидуально или применить текущие настройки сразу ко всем.

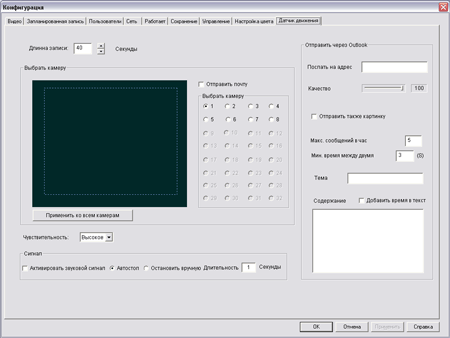

Наконец, девятая и последняя закладка – настройки датчика движения. Здесь же задается адрес, на который будет выслан видеоролик, если в кадре что-то пошевелится.

Использование ПО представляется достаточно очевидным – если нужно, можно посадить охранника, чтобы следил в режиме реального времени, если такой необходимости нет, то просто записывать происходящее и разбираться в записях только в случае происшествия. Кроме того, не будем забывать, что при срабатывании датчика движения система отправляет видеофрагменты или отдельные кадры на электронную почту, а получив такое тревожное письмо можно зайти с удаленного компьютера и оценить обстановку. Для удаленного просмотра используется пакет ОБЗОР, концептуально очень схожий с ПО ДОЗОР. Главное окно этого приложения выглядит так:

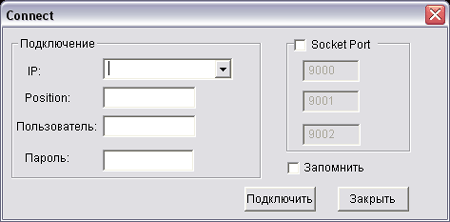

Для установки соединения следует задать сетевые параметры:

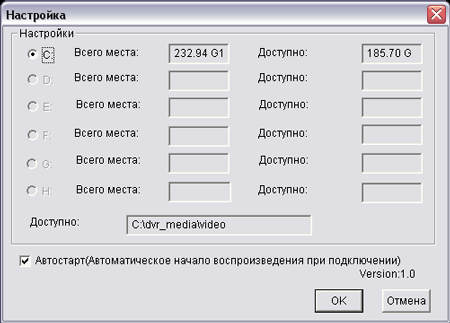

А также указать дополнительные параметры в небольшом окне настроек:

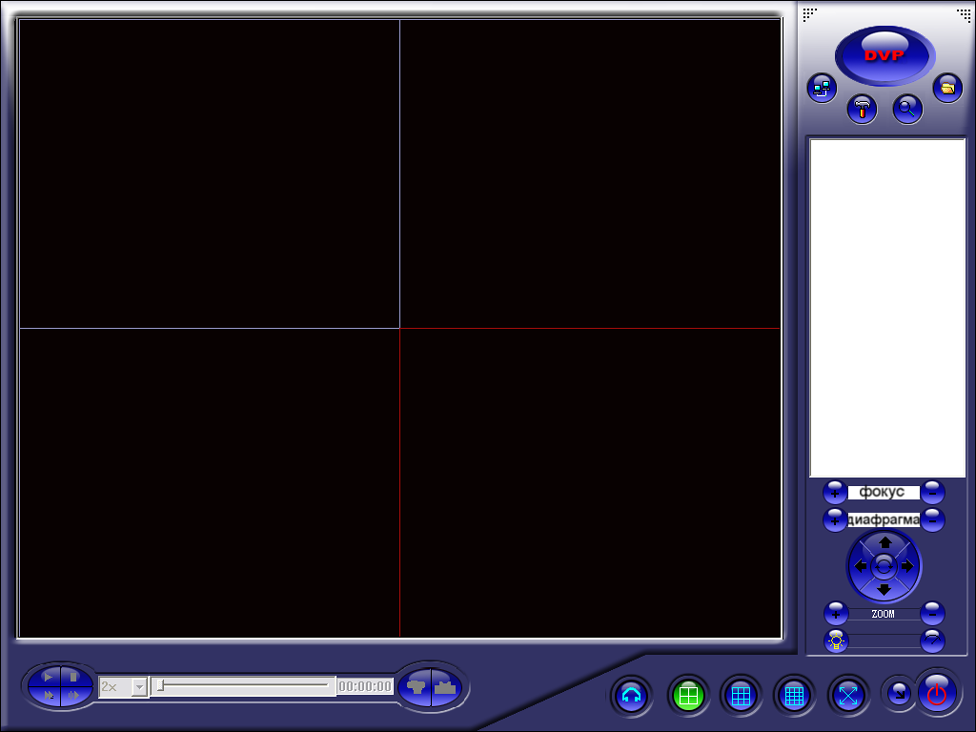

В остальном использование интуитивно понятно – можно выбирать камеру, прокручивать запись назад и вперед. Единственное, о чем следует помнить – нужен достаточно широкий канал для нормальной работы системы. Сейчас, к счастью, это не проблема ни технически, ни в плане стоимости. В крайнем случае всегда остается уведомление по почте.

Выводы

Какие можно сделать выводы из вышеизложенного? Пожалуй, основных будет два: то, что под видеонаблюдением скоро будет огромное число объектов и то, что этому способствуют такие готовые законченные продукты, как коробочные «ДОЗОРЫ».Если развернуть и использовать комплекс может домохозяйка, а стоит он очень умеренно, то вполне логично ожидать, что каждый лавочник, владелец свечного заводика или шиномонтажа поставит такую систему на своем предприятии, слишком маленьком для больших классических охранных комплексов. Для этого он использует мощный ДОЗОР S-80200 и ДОЗОР S-44100, имеющий функцию звукозаписи. А также оснастит свою квартиру системой ДОЗОР S-4050 для того, чтобы иметь возможность прямо с пляжа посмотреть, достаточно ли часто поливают цветы во время его законного отпуска. Это не говоря о традиционной охранной функции оповещения при несанкционированном доступе и видеофиксации событий.

Если вы спросите, поставлю ли я такую систему себе домой, ответ будет положительным. Посчитаю необходимое количество камер и, исходя из их числа, выберу модель «ДОЗОРА».

Евгений Вольнов
05/10.2008
