GlacialTech NorthPole 1000 - тихий кулер для видеокарты

Введение

Современные видеокарты класса Hi-End уже выпускаются с мощными и качественными системами охлаждения, которые не дают видеочипу расплавиться, да плюс позволяют разгонять видеокарту, работая при этом довольно тихо. Поэтому большая часть покупателей дорогих видеокарт едва ли будут менять их кулеры. Ну, разве что, на ватерблок системы водяного охлаждения. А вот графические платы среднего уровня вполне заслуживают доработки системы охлаждения, так как производители зачастую экономят на кулерах для видеокарт. Не редки случаи, когда более "холодные" графические платы среднего уровня шумят и перегреваются сильнее, чем их более дорогие собратья. В этом случае, конечно же, будет удобно заменить кулер на новый. Благо, в современном обществе несложно приобрести хороший охладитель для графической платы. И сегодня мы рассмотрим новинку в этой области, модель NorthPole (северный полюс) от компании GlacialTech.

Характеристики

Как правило, "тюнинговые" кулеры для видеокарт имеют большую площадь поверхности радиаторов, чтобы сразу же решить главную проблему стандартных решений, теплопроводящие трубки и большие тихоходные вентиляторы. Таким образом, пользователь изначально получает тихое решение с заведомо лучшими характеристиками, чем имеет. Но дело в том, что видеокарты - это не материнские платы и их конструкции сильно отличаются, в результате чего многие системы охлаждения могут быть совместимы с одним типом видеокарт, но наотрез откажутся инсталлироваться на другой. Это - самая серьёзная проблема, которую каждый производитель решает по-своему. Кто-то поднимает радиаторы с помощью специального блока высоко над печатной платой, чтобы они ни в коем случае не цеплялись за конденсаторы платы, кто-то просто просчитывает индивидуальную форму и размеры. Для компании GlacialTech модель NorthPole - первый опыт в производстве охладителей для графических плат. Посмотрим, чего они нам приготовили.

Странно звучат такие термины, как "блок пассивного охлаждения" и "вентиляторы в форм-факторе платы расширения". Ничего необычного в этом нет, ведь кулер NorthPole позволяет вам использовать как полноценное охлаждение с применением радиаторов и вентиляторов, так и частичное - устанавливая только радиаторы или только вентиляторы. Всё зависит от вашего желания и ваших же потребностей. Сейчас мы в этом разберёмся.

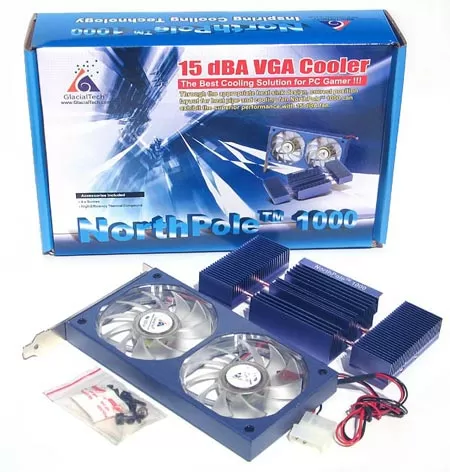

Кулер поставляется в небольшой картонной коробочке. Открыв её, внутри вы обнаружите:



• Блок пассивного охлаждения (радиатор)

• Кардкулер (вентиляторы)

• Комплект крепления

• Пакетик с термопастой

Немного настораживает отсутствие регулятора скорости вентиляторов в комплекте. Но, пожалуй, GlacialTech решила, что кулер работает итак слишком тихо и нет смысла регулировать обороты вентиляторов. Так же обращаем внимание на то, что NorthPole не имеет предустановленного термо-интерфейса, как на кулерах для процессоров, что меня очень радует, так как теперь не надо счищать стандартную термопасту для использования какой-нибудь более производительной, с медными или серебряными частицами. Уверен, что настоящие энтузиасты моддинга и разгона уже не помнят, как выглядит кремниевая термопаста.

Конструкция

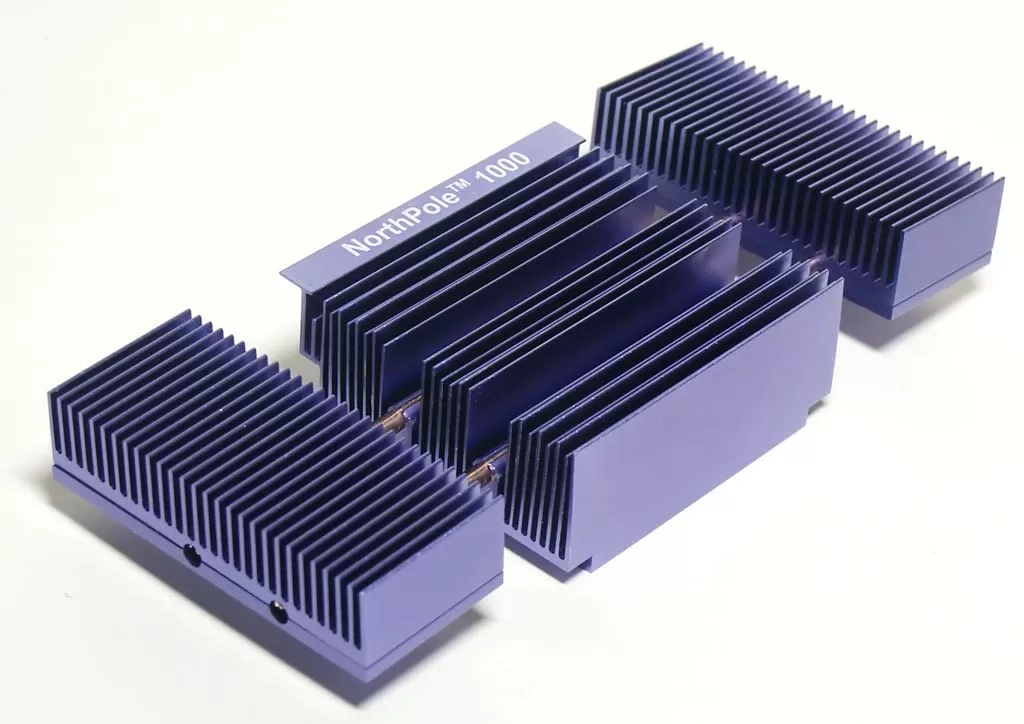

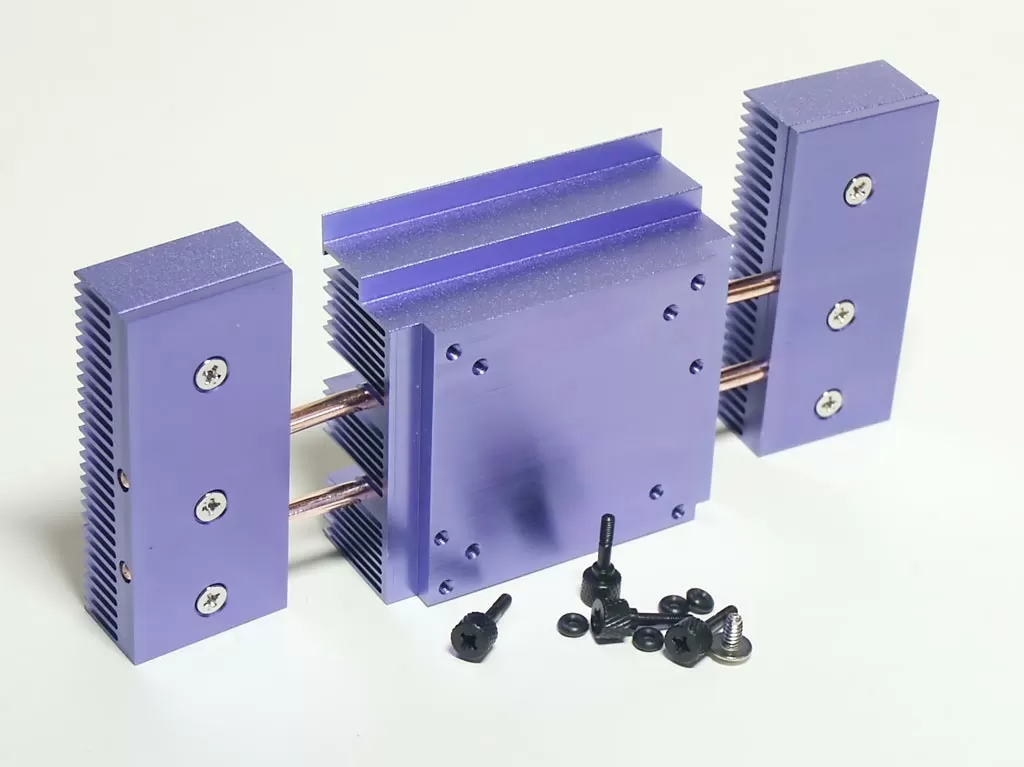

Как мы уже говорили, кулер NorthPole состоит из двух разных частей, которые можно рассматривать даже по отдельности. Вы сами вольны выбирать, какое охлаждение нужно для вашей видеокарты: пассивное или активное. Для пассивного охлаждения используется блок, состоящий из трёх радиаторов, соединённых двумя теплопроводящими трубками.

Все три радиатора выполнены из алюминия по технологии выдавливания (Extrusion). Два крайних радиатора состоят из двух частей, благодаря чему они закрепляются на теплопроводящих трубках. Самого видеочипа касается только центральный радиатор. К нему и передаётся тепло от "сердца" видеокарты, а потом уже оно распределяется через теплопроводящие трубки на два боковых радиатора.

Основание среднего радиатора достаточно гладкое, хотя и не зеркальное. Видно, что после выдавливания, подошва радиатора в минимальной степени подвергалась шлифовке. Так что если у вас будет возможность, постарайтесь использовать термопасту с минимальным размером зерна для достижения лучших результатов.

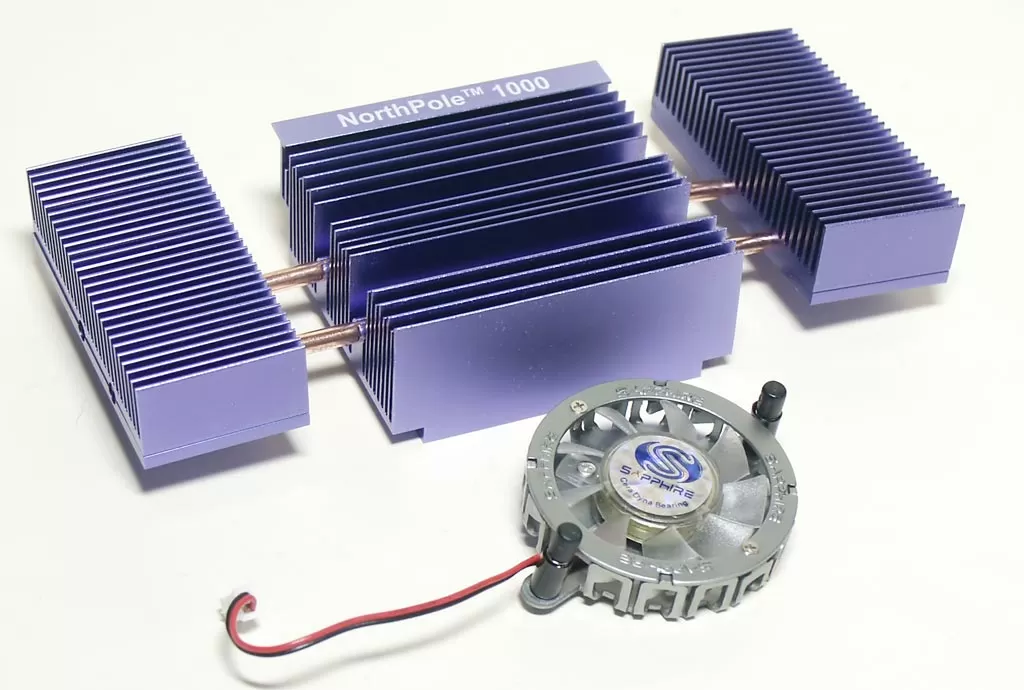

Громадный радиатор кулера GlacialTech NorthPole имеет много очень тонких рёбер, благодаря чему площадь его поверхности в десятки раз превышает площадь радиаторов, устанавливающихся на недорогие видеокарты. Просто сравните его размеры со стандартным кулером видеокарты Sapphire X600:

Вот почему для многих пользователей, кто стремится сделать свой компьютер бесшумным, достаточно будет установить один лишь радиатор, который не издаёт никакого шума, но прежде, чем покупать NorthPole, внимательно рассмотрите вашу видеокарту.

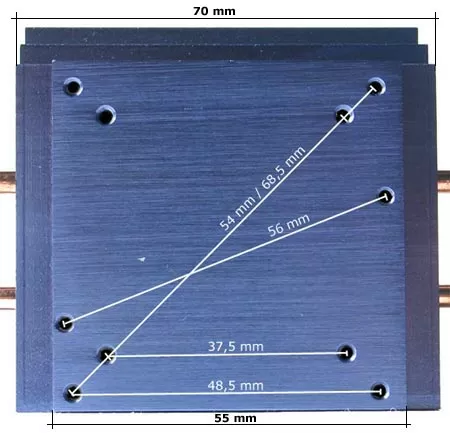

Перед нами подошва основного радиатора крупным планом. Как видите, здесь предусмотрено три типа крепления для различных отверстий в видеокарте. Три стандарта крепления для диагональных отверстий с расстояниями 54 мм,  68.5 мм и 56 мм. Как правило, современные видеокарты на чипах ATI и nVidia имеют расстояние между отверстиями, равное одному из этих размеров, так что проблем с подбором мест крепления не возникнет. Но тут есть ещё один важный момент: подошва радиатора имеет размеры 55x55 мм. То есть, на видеокарте возле графического чипа должен быть абсолютно чистый квадрат размерами 55x55 мм. Но и это ещё не всё - ширина радиатора составляет 70 мм. Его края шириной 7.5 мм подняты над подошвой на высоту 4 мм. То есть, по большому счёту размер "санитарной зоны" возле видеочипа должен составлять не 55x55 мм, а 55мм по высоте и 70 по ширине.

Боковые радиаторы подняты над подошвой основного на высоту примерно 12 мм. Этого уже достаточно, чтобы они не цеплялись за конденсаторы видеокарты и радиаторы чипов памяти (если таковые на видеокарте имеются). Да и в крайнем случае вы можете немного выгнуть теплопроводящие трубки, чтобы поднять их ещё больше. Так что перед покупкой кулера GlacialTech NorthPole вам необходимо убедиться, что он сможет уместиться на вашей видеокарте. Или, в крайнем случае, приобрести ещё и напильник :). К слову сказать, мы не смогли его установить на Sapphire X600 Pro, несмотря на заявленную совместимость с видеокартами на чипах ATI X600.

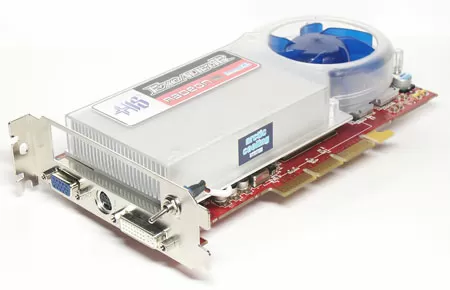

Здесь установке кулера мешали конденсаторы, установленные над процессорным ядром. Можно было бы прибегнуть к доработке, но мы выбрали другую видеокарту. На HIS ICEQ Radeon 9800 PRO радиатор NorthPole установился без проблем.

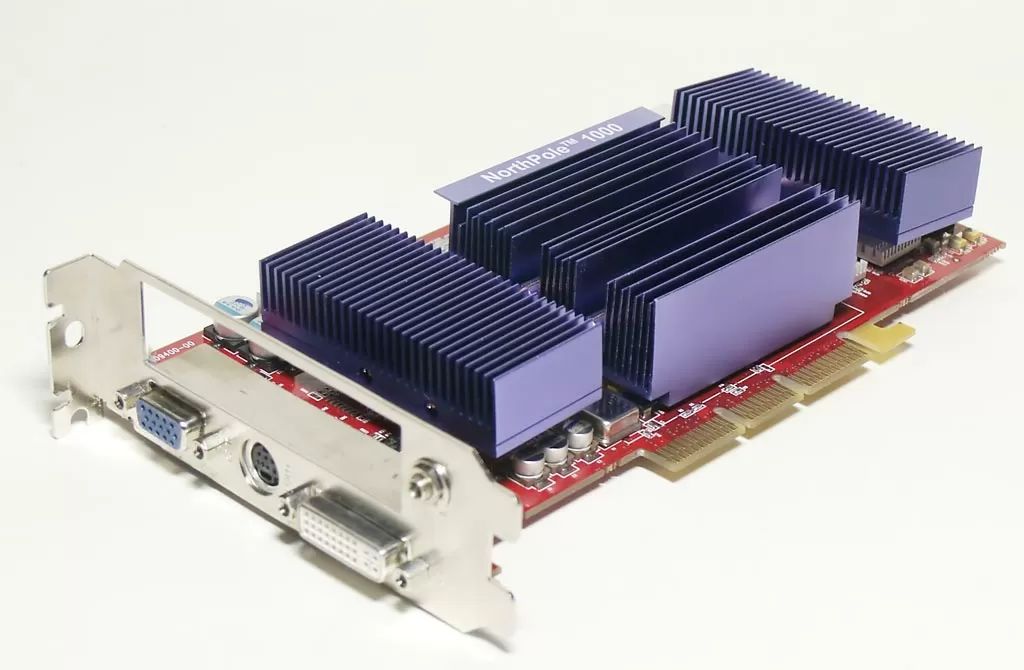

Эта видеокарта итак занимает два слота, так что установив радиатор GlacialTech NorthPole, мы не потеряли ничего лишнего. Теперь вопрос: будем ли мы использовать активное охлаждение?

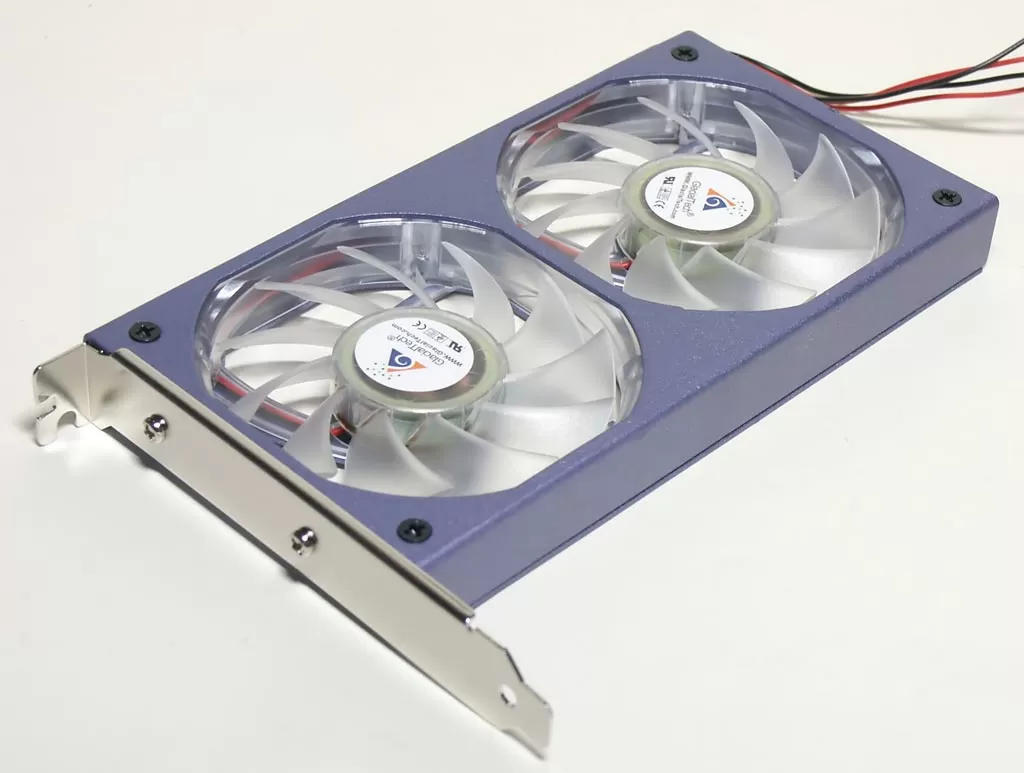

Два вентилятора, установленные на общей рамке, устанавливающейся в отсек платы расширения - это и есть кардкулер, устройство, предназначенное для охлаждения различных плат. Оно появилось задолго до дебюта видеочипов Radeon и GeForce и использовалось ещё для охлаждения Voodoo2 и Riva TNT. Очень часто установка кардкулера - самый простой способ охладить видеокарту. Судите сами - вам ничего не надо менять на видеокарте, а значит вы не лишитесь гарантии. Кардкулер, поставляемый в комплекте с GlacialTech NorthPole,  имеет два разъёма питания - трёхконтактный Molex и четырёхконтактный PC_Plug. В любом случае, каким бы разъёмом вы ни воспользовались, работать будут два вентилятора и в любом случае у вас не будет возможности получать данные о скорости вращения их лопастей - в разъёме Molex задействованы только два контакта.

Если вы установите на видеокарту одновременно и радиатор и кардкулер, то ваша графическая система будет занимать целых три слота: один для видеокарты, один для радиатора и ещё один - для кардкулера. Не каждый пожертвует так много для видеокарты, поэтому GlacialTech и даёт вам выбор, что использовать, а что - нет.

Тестирование

Для тестирования мы использовали компьютер, конфигурация которого указана в таблице справа. Видеокарта, используемая нами, имела очень хорошую штатную систему охлаждения. И, честно говоря, менять её не было никакого желания, но для эксперимента пришлось установить на плату кулер GlacialTecn NorthPole. Сначала без вентиляторов, а затем с полноценным охлаждением.

Скорость штатного кулера устанавливалась на максимум, чтобы показать наилучшую возможную производительность. Затем мы стали разгонять видеокарту. Так как установленные кулеры влияют только на температуру процессорного ядра, то частоту памяти решили не трогать.

Как видно, при полном отсутствии шума NorthPole позволяет разгонять видеокарту, хотя и не так хорошо, как мощная система охлаждения HIS ICEQ. Установка кардкулера почти не повлияла на акустическую картину - уровень шума практически не изменился, настолько тихо работали вентиляторы. Однако, такое мощное охлаждение двумя вентиляторами позволило выбить лишние 10 МГц из графического ядра.

Выводы

Кулер GlacialTech NorthPole вызывает несколько противоречивые эмоции. С одной стороны, подошва его радиатора слишком большая, в результате чего он не поместится на многие видеокарты, с которыми должен быть совместим. Такие охладители надо покупать, убедившись в его совместимости или при наличии навыков по работе с напильником. Но уж если вы его купите, то в отличие от аналогов других производителей, получите больше выбора. Вы сможете просто поставить кардкулер над своей видеокартой, чтобы без лишних вмешательств в её конструкцию, сделать её чуть более холодной.

Так же вы можете просто установить блок с радиаторами, избавившись от ещё одного источника шума в компьютере. Вы можете установить оба компонента системы охлаждения, получив хорошие результаты разгона видеокарты. А можете использовать радиатор для видеокарты, а кардкулер - для другой платы расширения. Именно этим и интересен GlacialTech NorthPole для тех, кто хочет в действительности получить максимум от своего компьютера.

А то, что он работает очень тихо, практически бесшумно даже с двумя вентиляторами... так мы другого и не ждали, не так ли?

Михаил Дегтярёв (aka LIKE OFF)
13/03.2005
