Фотообзор низкопрофильного кулера Titan TTC-CU14TB под LGA775

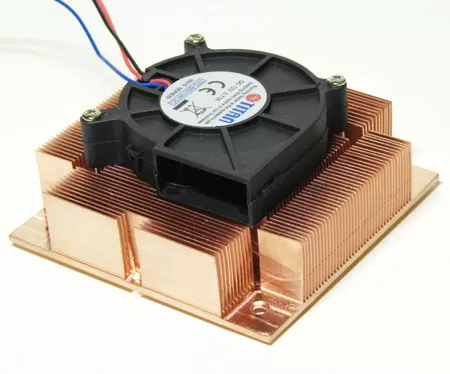

Низкопрофильный Titan
Компания Titan помимо недорогих кулеров для сборщиков и оверклокерских моделей для энтузиастов, выпускает ещё и низкопрофильные кулеры для 1U/2U корпусов. И сегодня мы рассмотрим кулер TTC-CU14TB для процессоров формата LGA775, установленных в 2U серверные корпуса.
|
Характеристики кулера Titan TTC-CU14TB | |
| Процессорный разъём | LGA775 |
| Высота серверного корпуса | 2U |
| Размеры кулера, мм | 91x91x40.8 мм |
| Размер радиатора, мм | 91x91x25 мм |
| Тип радиатора | Полностью медный, произведённый по технологии ковки |
| Теплопроводящие трубки | Нет |
| Размеры вентилятора, мм | 60x60x15 мм |
| Подшипники подвески ротора | 2 Ball |
| Частота вращения крыльчатки, об/мин | 4500 |
| Производительность вентилятора, CFM | 12.1 |
| Энергопотребление, Вт | 2.04 Вт |
| Уровень шума, дБ | 32 дБ |
| Подключение вентилятора | 3-контактный Molex |
| Тип регулировки скорости | Отсутствует |
| Тепловой интерфейс | Термопаста Titan NanoBlue |
| Наработка на отказ, ч. | 50 000 |
Как видно, радиатор имеет размеры 91x91x25 мм, а это значит, что он превышает допустимые размеры для кулеров настольных компьютеров и использование TTC-CU14TB в тонких клиентах и компактных медиа-центрах будет проблематичным.

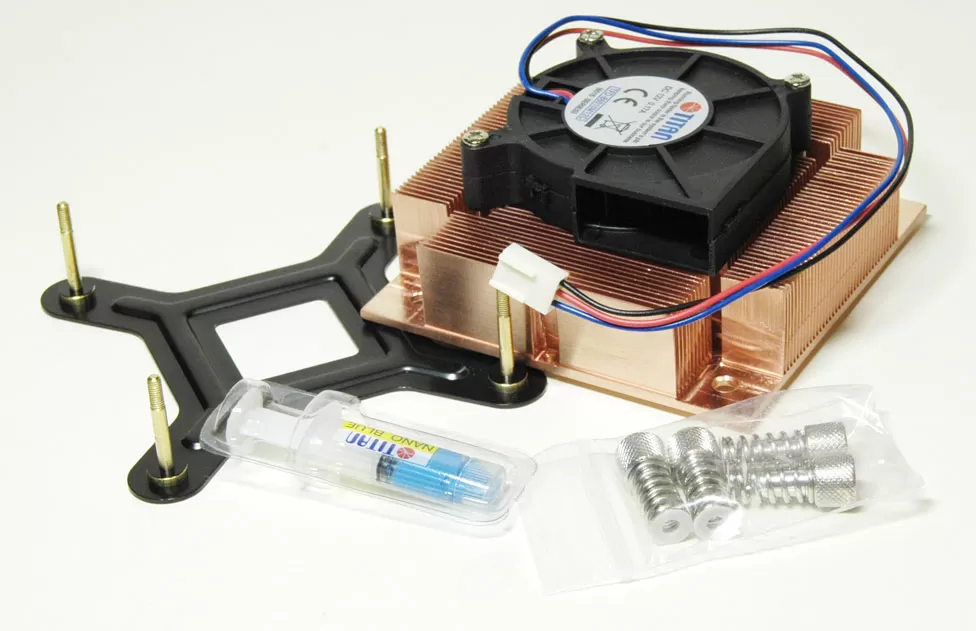

Комплект поставки кулера вполне обычный: сам охладитель с комплектом крепления, да тюбик с термопастой.
Конструкция

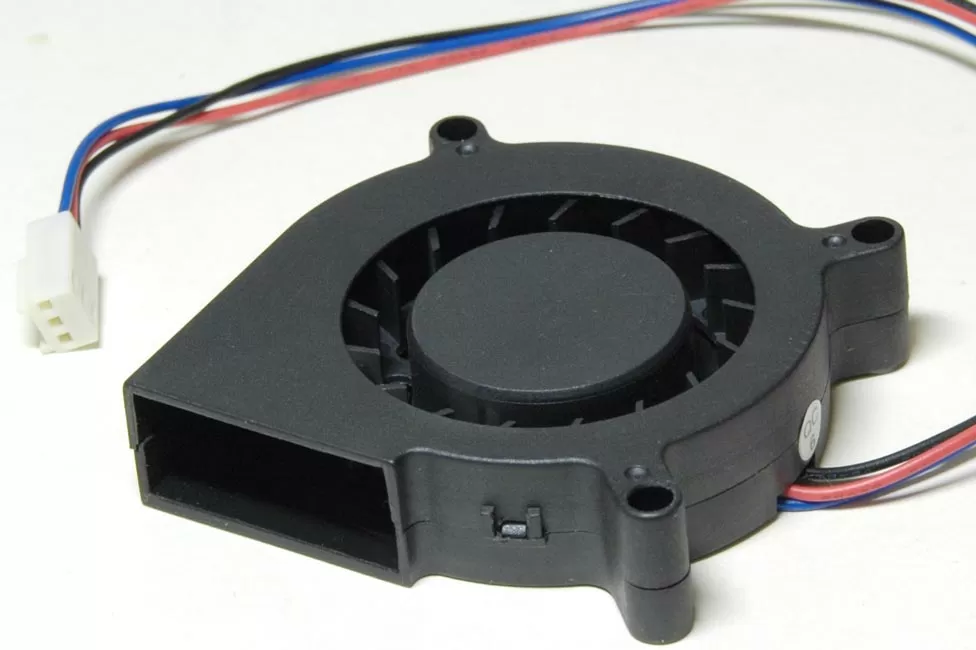

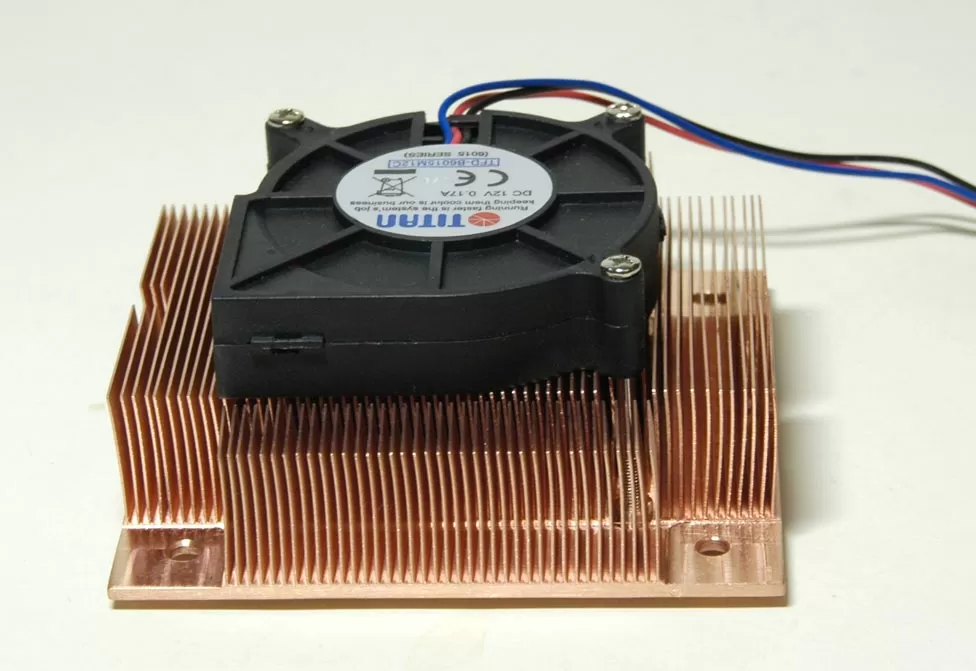

Кулер Titan TTC-CU14TB использует полностью медный радиатор, обычное дело для низкопрофильных охладителей, где ограничения по размерам не позволяют экономить на материалах. Сверху на радиаторе установлен бловер (радиальный вентилятор), прогоняющий до 12.1 кубических футов воздуха в минуту.

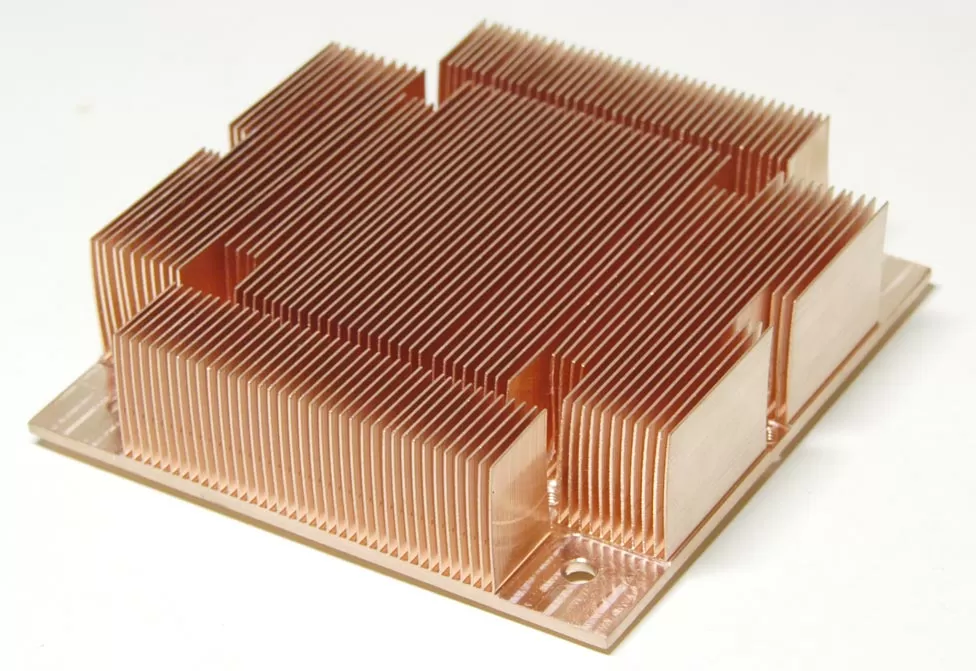

Огромный медный радиатор с плоскими рёбрами

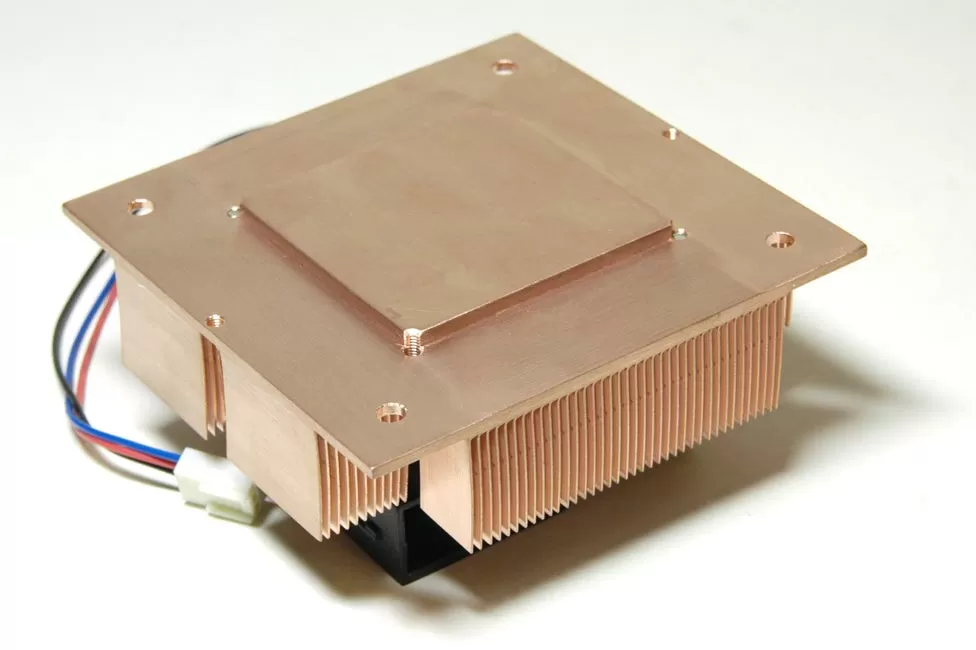

Поверхность радиатора гладко отшлифована.

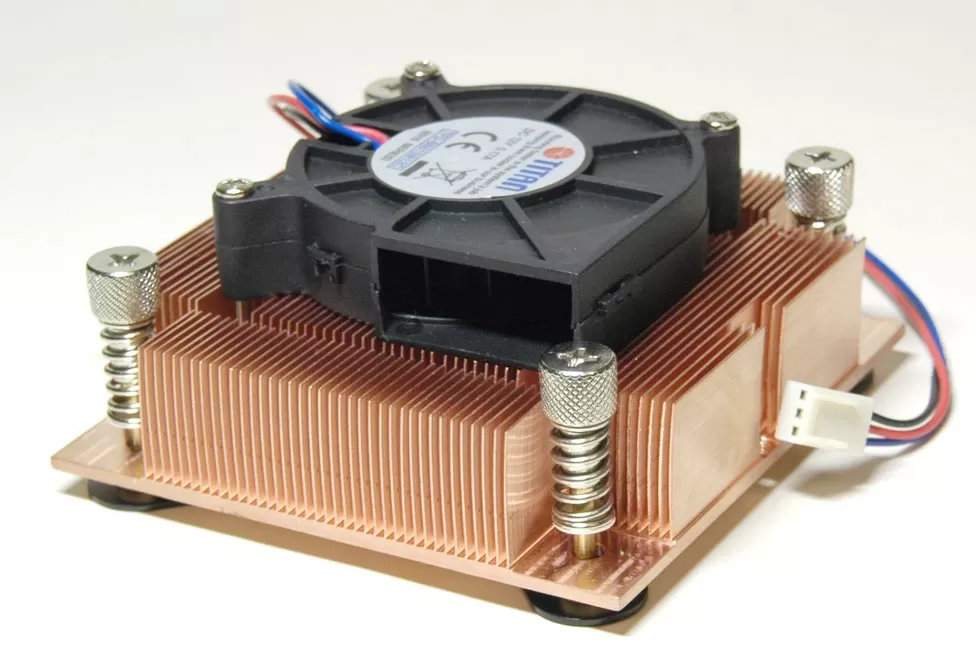

Кулер крепится стандартным методом: с обратной стороны платы устанавливается X-образная скоба с четырьмя штырьками, в которые и продевается радиатор. Сверху он укрепляется четырьмя болтиками с прижимными пружинами. Такое крепление позволяет менять кулер без снятия материнской платы и разборки корпуса, что актуально при профилактике сервера, когда каждая минута на вес золота.
Инсталляция
Установка на серверные материнские платы пройдёт просто и без каких-либо проблем. Но если вы захотите использовать этот кулер для тонких клиентов или компактных плоских корпусов, то надо учитывать ширину и длину радиатора. Вокруг процессорного гнезда платы могут располагаться конденсаторы и прочие элементы питания, мешающие инсталляции. Нам для установки на плату MSI 915P Combo-FR пришлось подточить корпус радиатора. Не думаю, что это как-то повлияло на охлаждение.
| Тестовая система | |
|
Процессор |
Pentium 4 3.0 GHz |
| Напряжение, В |
1.36 |
| Материнская плата |
MSI 915P Combo-FR |
| Память |
2 x 512 Mb DDR2 OCZ |
| Видеокарта |
Sapphire RX600 |
| Температура воздуха |
24оС |
Серверные кулеры обычно не отличаются низким уровнем шума. И говорить о том, насколько сильно шумит CU14TB мы много не будем. Этот кулер очень хорошо слышно даже в закрытом корпусе, но при этом желания заткнуть уши пальцами, как при работе с некоторыми другими оверклокерскими моделями не возникает.
Заключение
Выводы можно сделать вполне определённые. Те компании, кто самостоятельно собирает низкопрофильные серверы на процессорах Intel Pentium 4, не всегда имеют возможность приобрести низкопрофильные кулеры. Теперь в продаже появилась модель от компании Titan, которая заполнит собой пустую нишу. Стоимость CU14TB в розницу составляет около 22$, но что ещё важнее, так это отсутствие других предложений в среде 2U кулеров. И если вы ищете низкопрофильный охладитель для 2U сервера, то скорее всего найдёте именно модель от Titan.
Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Titan в России за предоставленный кулер Titan CU14TB.
Михаил Дегтярёв (aka LIKE OFF)
28/02.2006
