Фотообзор блока питания Sansun Arctic 500 Вт
Введение
Сегодня мы будем рассматривать блок питания от китайской компании Sansun Technology. Пока что продукция этой компании не известна в России, но вполне возможно, что уже в скором времени её повезут к нам новоиспечённые дилеры. Компания Sansun предлагает пользователю корпуса и блоки питания. Причём, блоки питания серии Arctic, претендуют на Retail-рынок, то есть на пользователей, которые будут искать себе специально хороший БП, тихий и удобный. Наша цифровая камера нацелена на модульный блок питания Sansun Arctic SN-500W мощностью 500 Вт с отключаемыми кабелями. Посмотрим на фотографии.
Характеристики Sansun Arctic 500
|
Конструкционные особенности блока питания | |
| Блок питания | SN-500W |
| Стандарт | ATX 2.03 |
| Мощность, Вт | 500 |
| Входное напряжение, В | 230 |
| Входной переменный ток, А | 6 |
| Частота входного напряжения, Гц | 50 |
| Охлаждение | 12 см вентилятор
8 см вентилятор |
| Автоматическая регулировка скорости вентиляторов | Да |
| Ручная регулировка скорости вентиляторов | Нет |
| Компенсация коэффициента мощности | Нет |
| Разъём питания Serial ATA | 4 штуки |
| Число разъёмов PC-Plug | 8 |
| Чиcло разъёмов для FDD | 1 |
| Molex разъём вентилятора | 3 |
| Тип разъёма ATX | Комбинированный, 20+4 контакта |
| Разъёмы питания видеокарт | 1 x 6-контактных PCI Express |
| SLI ready | Нет |
| Разъёмы питания ATX 12V | 2 x 4-контактных |
|
Характеристики нагрузок | |
| Максимальный ток по линии +3.3V (А) | 28 |
| Максимальный ток по линии +5V (А) | 34 |
| Максимальный ток по линии +12V1 (А) | 20 |
| Максимальный ток по линии +12V2 (А) | 17 |
| Максимальная суммарная нагрузка по каналам +3.3V, +5V, (Вт) | 220 |
| Максимальный ток по линии -12V (А) | 0.8 |
| Максимальный ток по линии +5VSB (А) | 2.5 |
Среди отличительных особенностей - отсутствие компенсации коэффициента мощности, наличие трёх разъёмов 4Pin 12V и три встроенных 3-контактных разъёма для вентиляторов. Хотя, не ясно, для чего они здесь - ведь вентиляторы обычно подключаются к материнским платам... Ну и очень приятная возможность - две линии +12V для распределения нагрузки.
Конструкция Sansun SN-500W
Блок питания поставляется в небольшой, но удобной коробочке с пластиковой ручкой. Комплектация почти OEM-ная: нет даже инструкции пользователя, не говоря уже о каких-либо дополнениях.

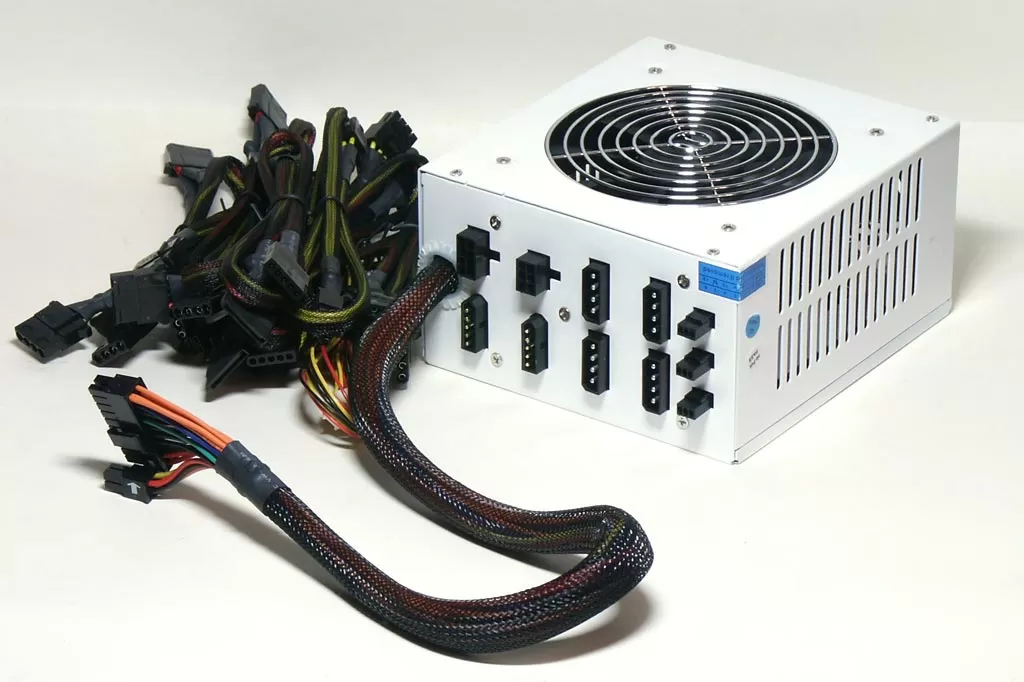

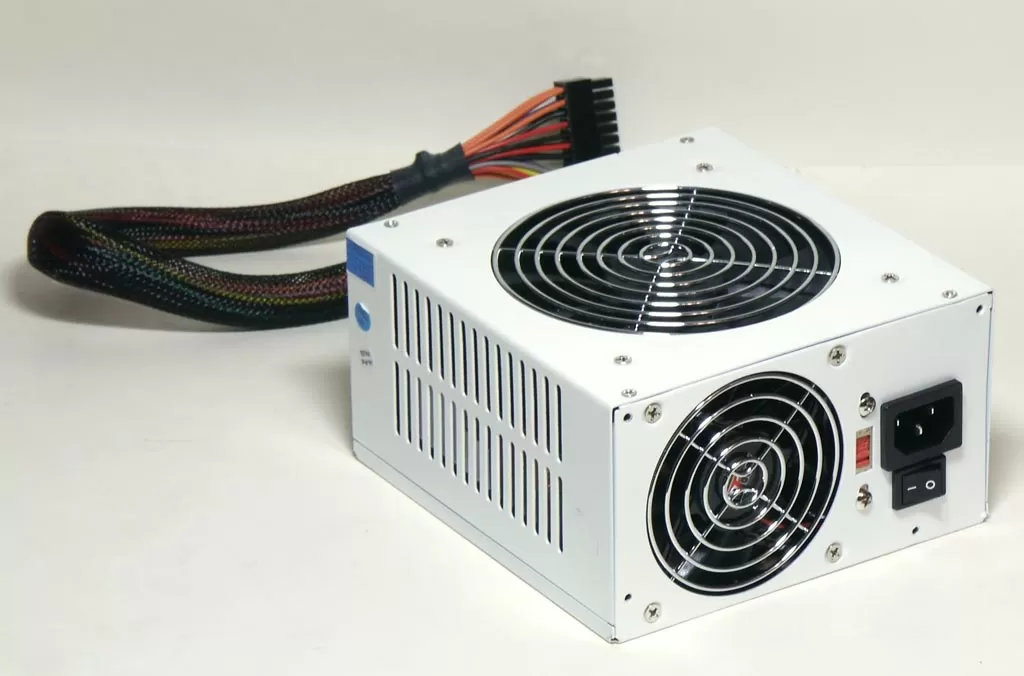

Внешность блока питания необычна. Прежде всего, его цвет - он белый, такой же белый и матовый , как холодильник, без намёка на блеск.

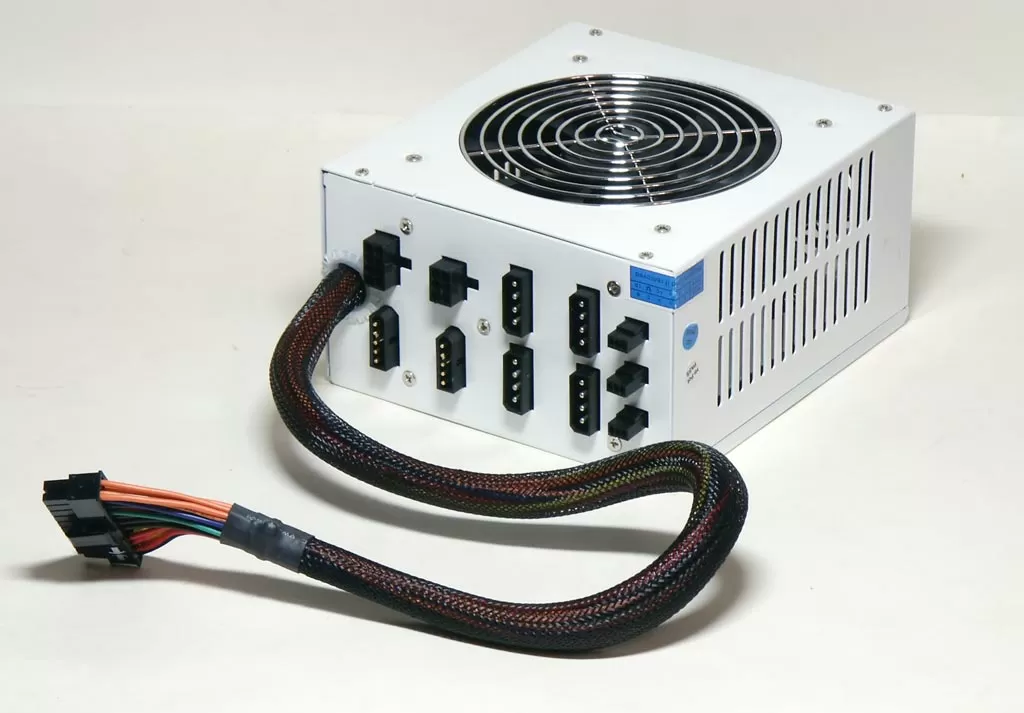

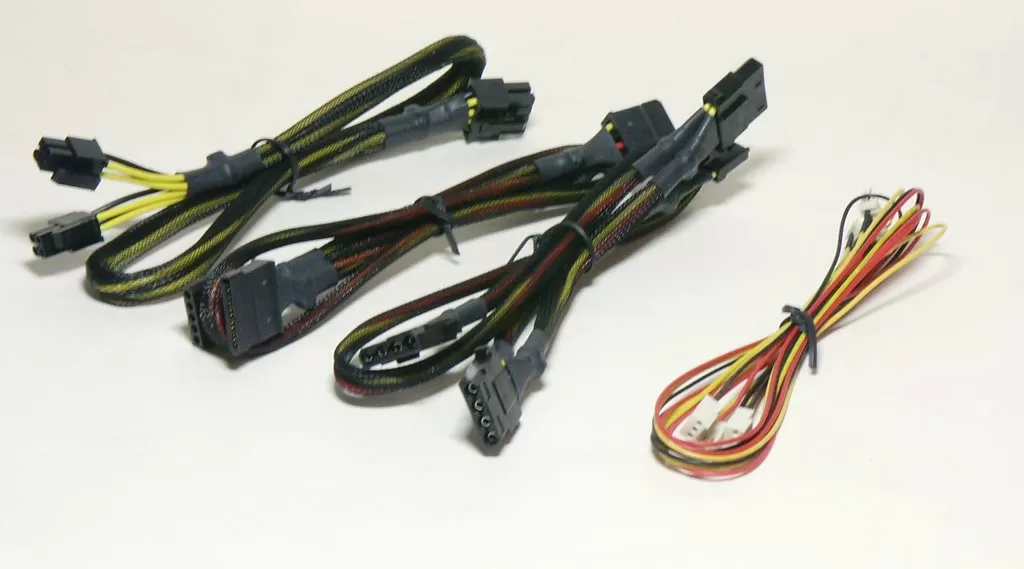

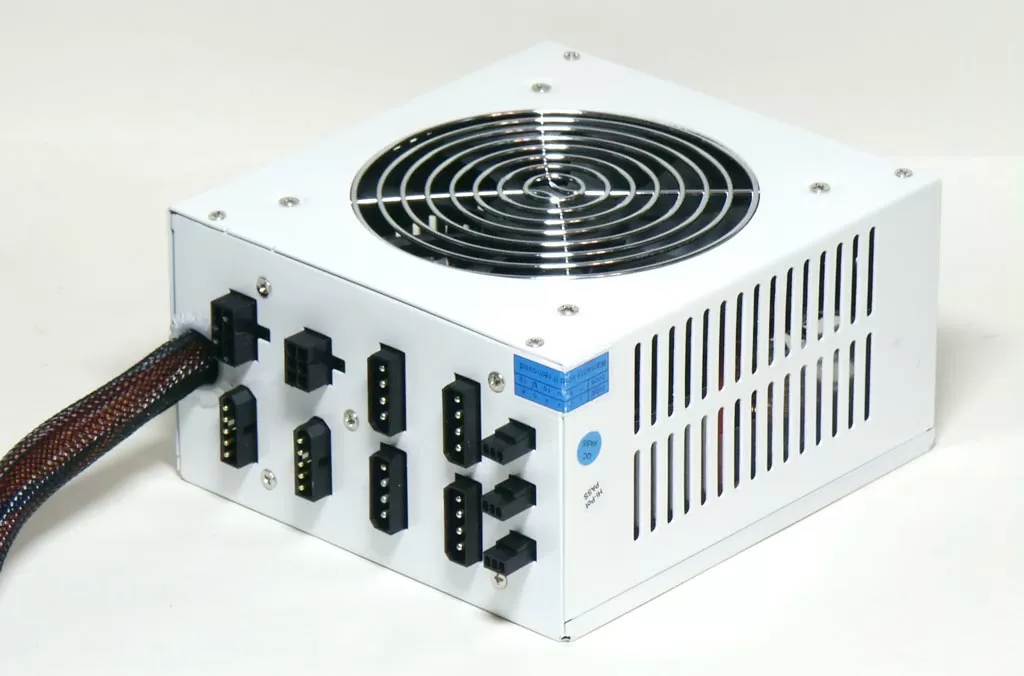

Приятно, что разъёмы кабелей на блоке питания стандартные. Исключения составляют лишь разъёмы для подключения Serial ATA кабелей. В случае чего - не составит труда использовать кабель собственного изготовления. Обратите внимание - провода питания собраны в жгуты, что удобно.

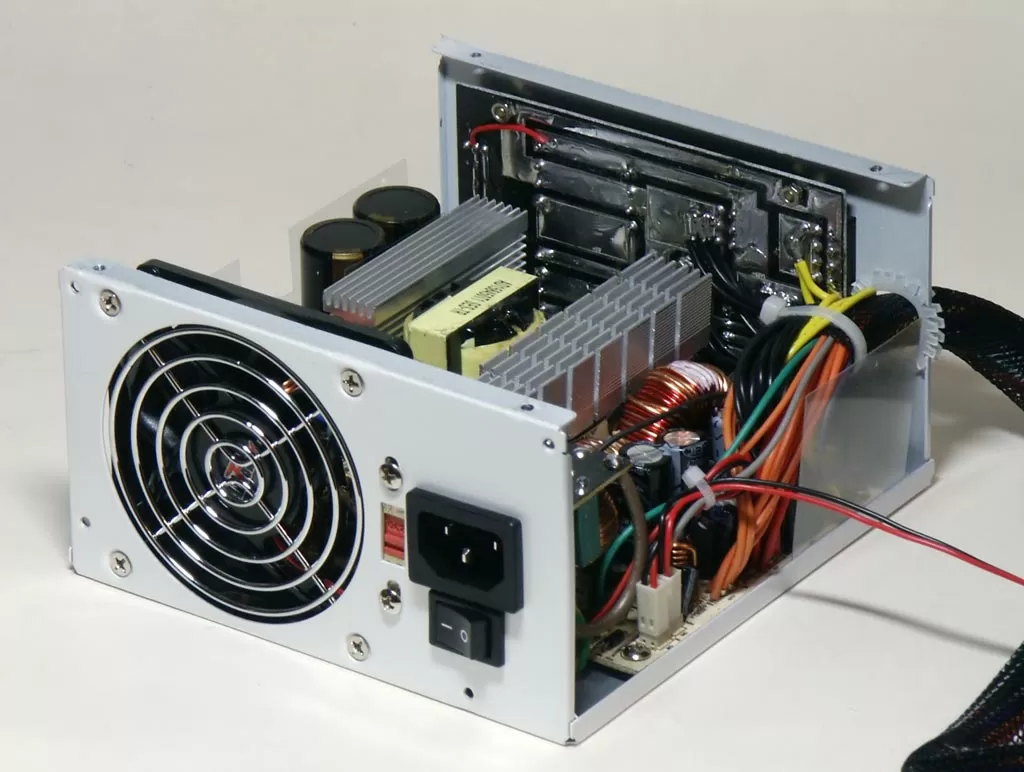

Переключатель 220V/110V механический. Такого уже давно не делают. Меня всегда интересовало, как же выведены эти разъёмы на корпус? Давайте откроем БП и посмотрим на него изнутри.

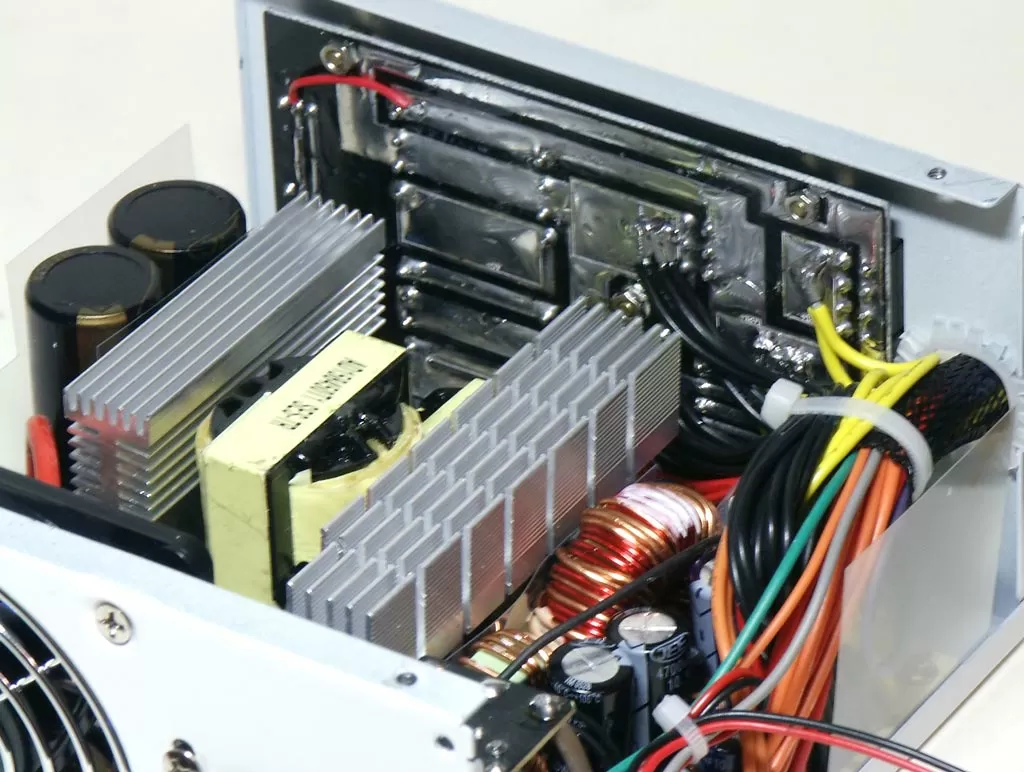

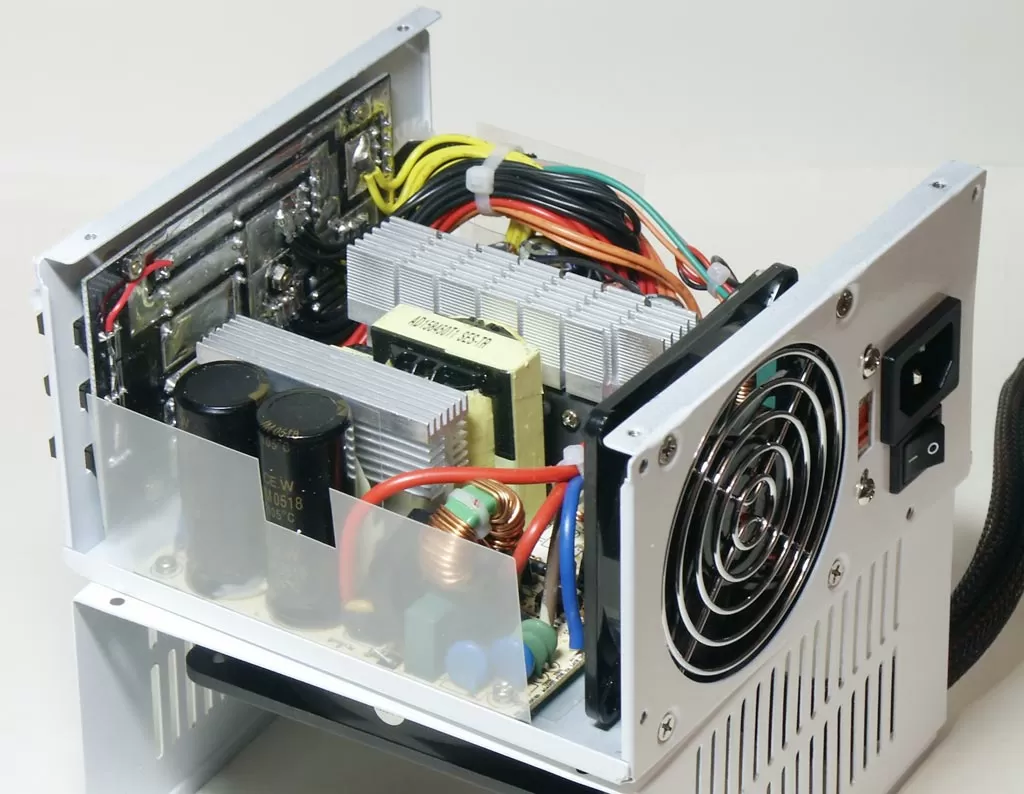

Одна плата, на которой шинами разведены разные линии напряжения. Похоже, что паяли вручную. Но контакт есть и всё работает :) Радиаторы небольшие, но два вентилятора компенсируют этот недостаток.

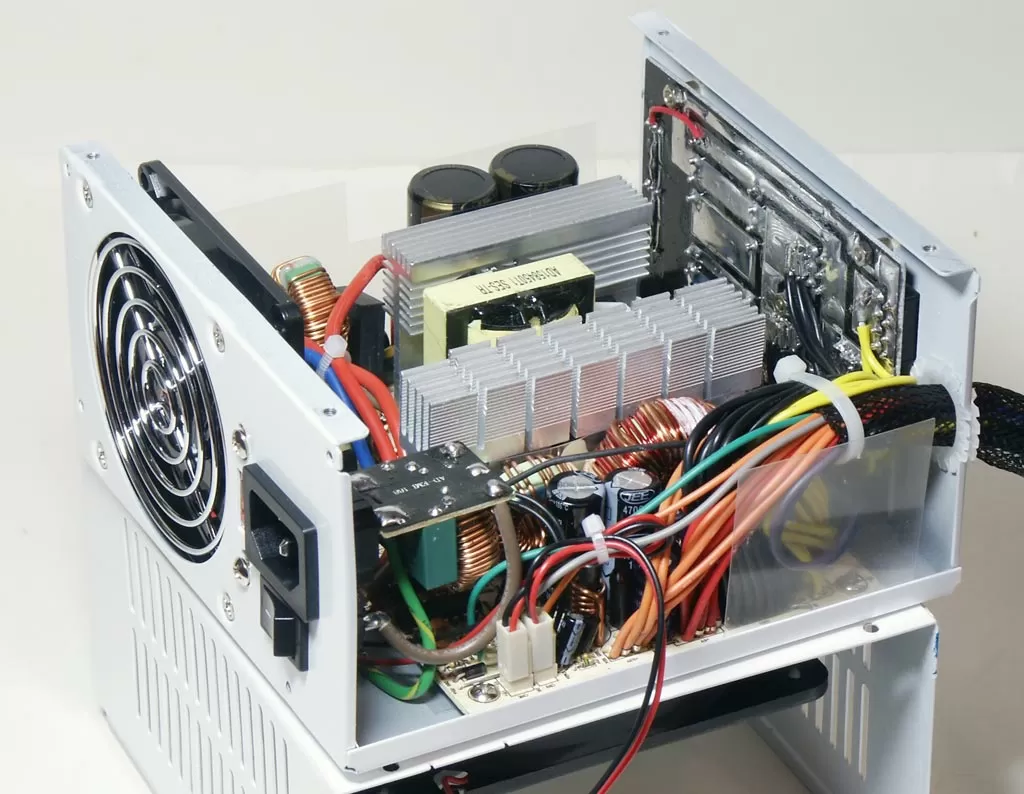

На входе установлен фильтр для защиты от высокочастотных помех. Это плюс. Качество пайки продолжает удручать - это минус.
Результаты тестирования
|
Тестовая система | |
|
Процессор |
Pentium 4 550 (3.4 GHz) |
| Мощность процессора, Вт |
84 |
| Память | 2x512 Mb DDR2 OCZ |
| HDD | Maxtor DiamondMax9
7200 rpm |
| VGA | ATI X800 256 Mb |
| Температура воздуха |
23оС |
Для тестирования мы использовали компьютер с указанной в таблице конфигурацией. Это достаточно мощный в плане энергопотребления компьютер, хотя, конечно же, загрузить им блок питания под завязку не получится.
Тестирование проводилось в две стадии. На первой стадии загружалась операционная система Windows XP, запускалась программа MotherBoard Monitor, и компьютер простаивал без действия (в так называемом режиме простоя) 30 минут, пока не установится стабильная температура, после чего снимались показатели средних, максимальных и минимальных напряжений по всем каналам. На втором этапе под Windows XP загружался Burn-In модуль тестовой программы SiSoft Sandra, который прогонял все тесты 60 раз подряд. После этого запускался демо-режим программы 3DMark05 на 30 минут. Впоследствии так же снимались показания напряжений. Результаты тестирования перед вами.
|
Результаты тестирования Sansun Arctic SN-500W | ||||||
| Режим загрузки | Режим простоя | |||||
| Напряжения | Мин. | Макс. | Средн. | Мин. | Макс. | Средн. |
| +3.3 В | 3.26 | 3.31 | 3.28 | 3.27 | 3.34 | 3.305 |
| +5 В | 4.83 | 4.96 | 4.89 | 4.9 | 5.2 | 5.05 |
| +12 В | 11.72 | 12.22 | 11.9 | 12.76 | 12.80 | 12.78 |
В общем-то, напряжения выходят за 5% пределы регулировки. Особенно напрягает повышенное напряжение на шине +12В, превышающая максимально допустимое стандартом ATX 2.2 напряжение. Однако, никаких проблем это не вызвало.
Выводы
В таком виде, как сейчас, блоки питания Sansun едва ли смогут выдержать сравнение хотя бы с теми же ToPower-ами. Низкое качество сборки, повышенное напряжение на линии +12В и отсутствие PFC говорят не в пользу этих блоков питания. Из плюсов - только две линии +12В и возможность не подключать ненужные кабели. Но сегодня таких моделей уже достаточно, а через пару месяцев будет ещё больше. Хотя, учитывая, что цена на Sansun-овские блоки питания будет составлять 80-90$ за 500-ваттник, то в принципе, их будут покупать. Но я не рекомендую этого делать...
Михаил Дегтярёв (aka LIKE OFF)
16/01.2006
