Фотообзор HDD кулера Titan HD22
Просто и со вкусом
Сегодня мы рассмотрим простой кулер для HDD от компании Titan. Модель HD22 представляет собой конструкцию, которая уже более восьми лет спасает винчестер (прежде всего его электронику) от перегрева.
|
Характеристики кулера Titan (TTC-HD22) | |
| Жёсткие диски | 3.5" HDD |
| Формат | 5.25" |
| Размер корпуса, мм | 130x100x16 |
| Материал корпуса | Пластмасса |
| Теплопроводящие трубки | Нет |
| Размеры вентиляторов, мм | Два 60x60x10 |
| Подшипники подвески ротора | Sleeve bearing |
| Частота вращения пропеллера, об/мин | 3600 |
| Производительность вентилятора, CFM | 15 для каждого |
| Энергопотребление, Вт | 2.04 для каждого |
| Уровень шума, дБ | 26 всего |
| Подключение вентилятора | 4-контактный PCPlug |
| Тип регулировки скорости | Отсутствует |
| Тепловой интерфейс | Отсутствует |
| Наработка на отказ, ч. | 25 000 |
Кулер поставляется в упаковке типа "блистер", в комплекте кроме самого охладителя есть только крепёжный набор для установки внутрь HDD и всей конструкции в корпус.
Конструкция

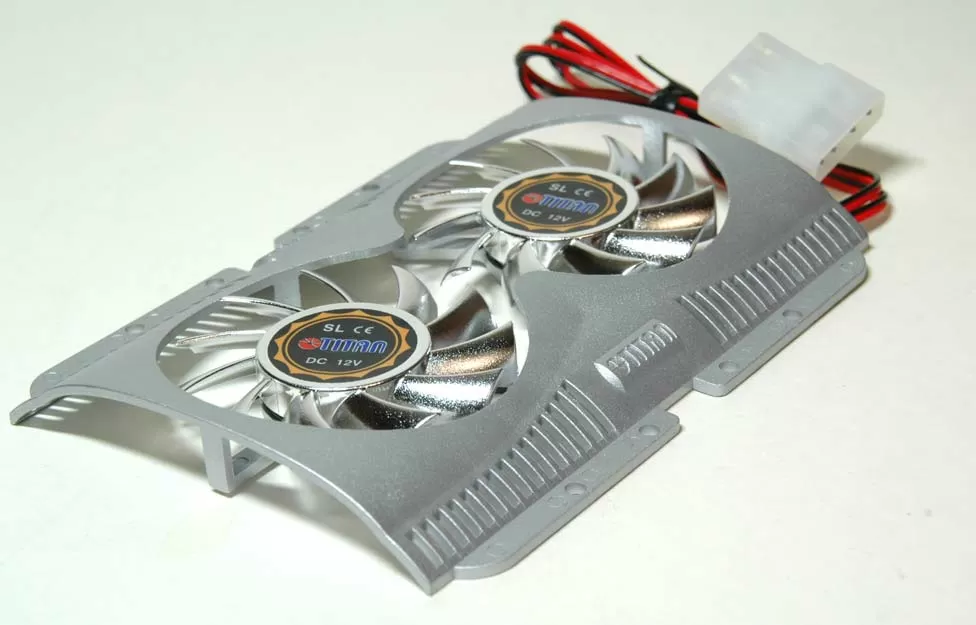

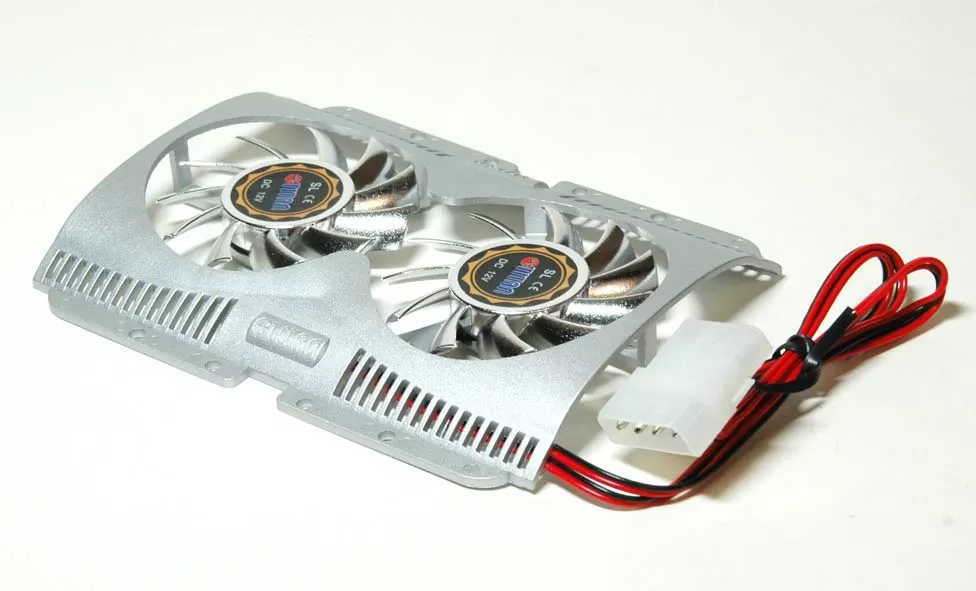

Компания Titan использовала стандартную конструкцию кулера из пластиковой изогнутой рамки и двух установленных на неё 60-мм вентиляторов.
Однако, конструкторы Titan-а решили добавить в неё вентиляционные отверстия по краям корпуса, чтобы облегчить путь воздушному потоку от вентиляторов и снизить общий уровень шума системы.

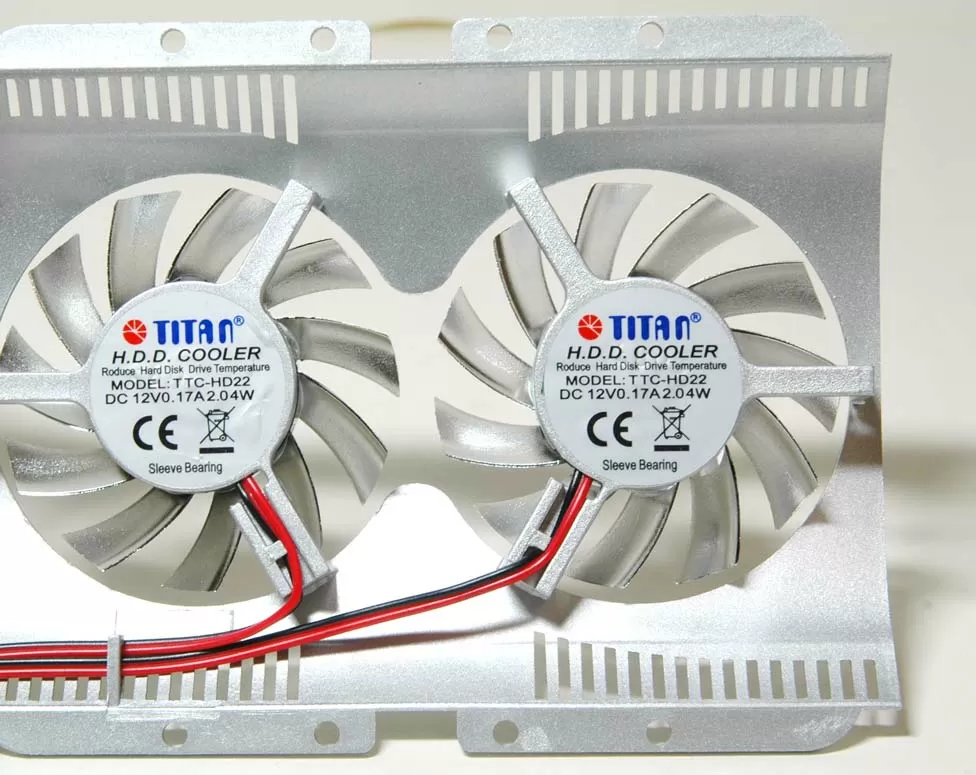

Вентиляторы укреплены "намертво". В случае, если один начнёт подвывать - его можно только отрезать от питания. Когда выйдут из строя оба - только менять весь кулер. Но цена его настолько низка, что об этом можно не беспокоиться.
Инсталляция

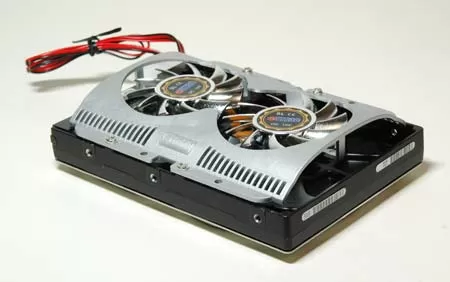

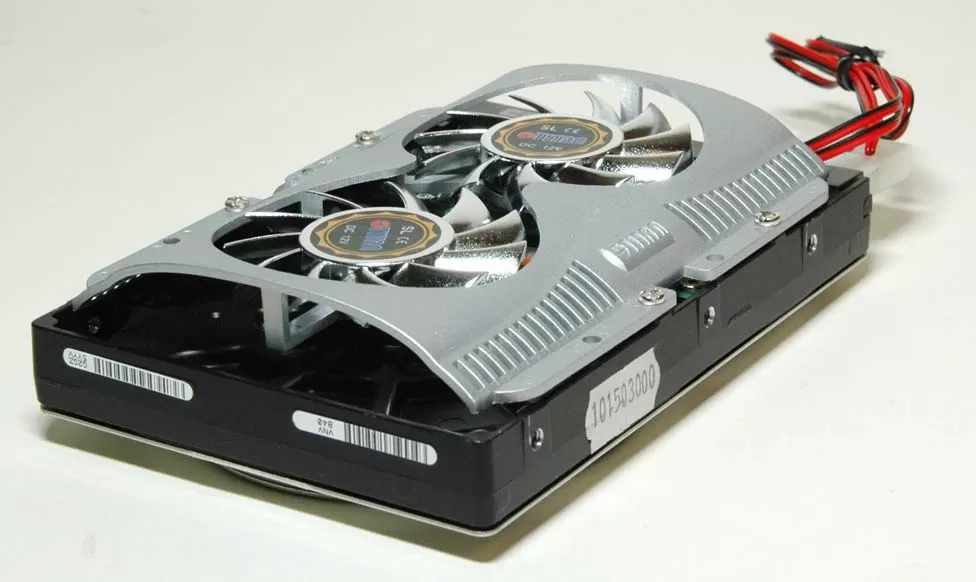

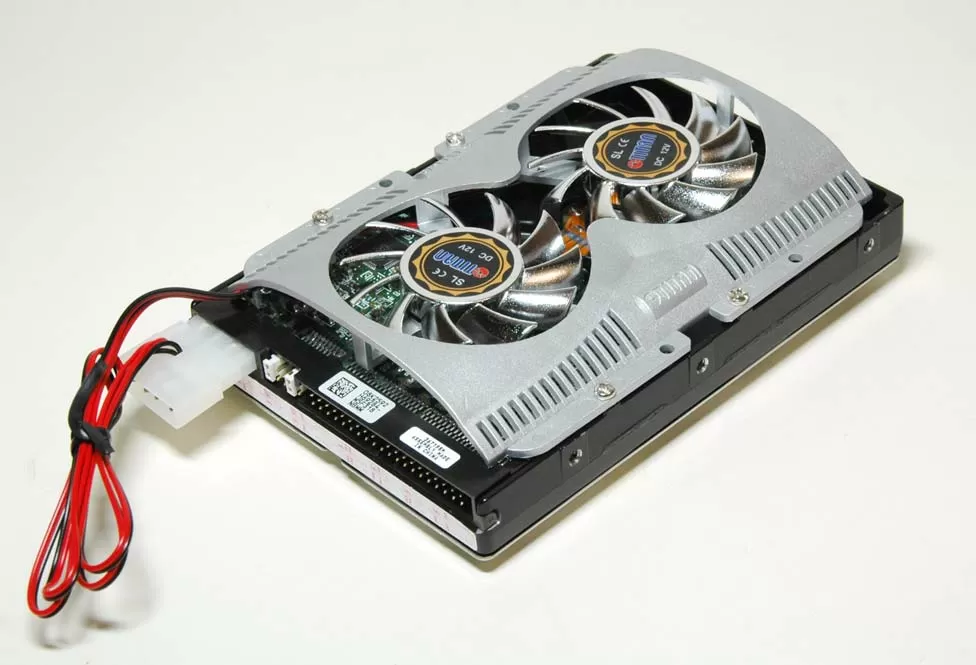

Кулер для винчестера Titan TTC-HDD22 прикручивается четырьмя шурупами к винчестеру снизу. Разъём сквозной разъём питания можно установить прямо в гнездо жёсткого диска, чтобы кулер работал всегда, когда на жёсткий диск подаётся напряжение.
Винчестер с установленным кулером прибавляет в высоте 16 мм, это надо учитывать при использовании компьютерных корпусов со специальными 3.5" корзинами для HDD.
Тестирование проводилось следующим образом: жёсткий диск работал в режиме простоя 30 минут для выравнивания температуры. После этого запускался тест IOMeter на 15 минут. В это время винчестер нагревался. По окончании теста ещё 15 минут жёсткий диск находился в режиме простоя и остывал. На протяжении теста каждую минуту записывались показания температуры, которые снимались программой MotherBoard Monitor со внутреннего датчика HDD.
| Тестовая система | |
|
Процессор |
Pentium 4 3.0 GHz |
| Жёсткий диск |
Hitachi 60Gb 7200 RPM |
| Материнская плата |
MSI 915P Combo-FR |
| Память |
2 x 512 Mb DDR2 OCZ |
| Видеокарта |
Sapphire RX600 |
| Температура воздуха |
24оС |
На диаграмме розовым цветом показано время, в течение которого работал тест IOMeter.
Выводы
Два вентилятора, обдувающие непосредственно электронику жёсткого диска, охлаждают винчестер даже лучше, чем современный 3-вентиляторный кулер Titan Alaska. Наверное, именно поэтому традиционная конструкция кулера для HDD с непосредственным охлаждением электроники переживает уже невесть какое поколение жёстких дисков.
Недостатки
-
Нет регулировки скорости вентиляторов
-
Нет возможности замены вентиляторов
Достоинства
-
Низкая стоимость
-
Хорошая производительность
Стоимость Titan TTC-HD22 составляет всего 5-6$ в розницу, а охлаждает этот кулер великолепно. Но всё же, не стоит забывать, что HD22 обдувает винчестер воздухом, взятым из системного блока. Так что если у вас в компьютере жарковато, то предпочтительнее выбрать Titan Alaska для охлаждения жёсткого диска.
Мы благодарим компанию "Svega Computer" (Санкт-Петербург), являющуюся официальным дистрибьютером Titan в России за предоставленный кулер Titan TTC-HD22.
Михаил Дегтярёв (aka LIKE OFF)
25/01.2006
