ECS L7SOM

Введение

Сегодня рынок Low-End материнских плат, не смотря на постоянные разговоры о низшем секторе, довольно мал. Системные чипы для него выпускаются чуть ли ни в единичных экземплярах и успевают устаревать ещё до массового выпуска, а производителей, которые могут с гордостью приравнять свои платы к Low-End изделиям и вообще можно пересчитать по пальцам. На этом фоне симбиоз SiS-Elitegroup выглядит таким особняком, потому что две эти компании уже давно знают, что делать и для кого. Не нужно ошибочно полагать, что материнские платы низшего уровня покупают те, у кого нет денег, или те, кто не боится глюков. На этих платах очень удобно собирать маленькие компьютеры для офисов, каких-нибудь терминалов, или домашних интернет-серверов. И хотя последние две задачи российскому пользователя почти не знакомы, всё равно именно на таких вот дешёвых платах принято собирать компьютеры для детских садов, школ и прочей демонстрационно-обучающей аудитории, где от компьютера требуется только чтобы он работал и стоил как можно дешевле. Материнская плата L7SOM от Elitegroup как раз аккуратно вписывается во все требования этой категории.

Характеристики

ECS L7SOM версии 3.x построена на одном из последних высокоинтегрированных системных чипсетов компании SiS, SiS 740. В зависимости от применённого южного моста, в продаже вы можете встретить три версии этой материнской платы - с поддержкой ATA-100 и USB 1 (SiS961), с поддержкой ATA-133 USB 2.0 (SiS961B) и с поддержкой ATA-133 и FireWire (SiS 962). Нам на тестирования попала самая простая версия этой материнской платы - с поддержкой только USB 1.0.

Печатная плата

• MicroATX форм-фактор, четырёхслойный дизайн

• Размер платы 244x244 мм

• Цвет: тёмно-малиновый

Система

• Платформа: Socket A

• Процессоры: Duron, AthlonXP с частотой FSB 100/133 (200/266) МГц

Чипы

• SiS 740

  • Встроенная AGP4x видеокарта

  • Возможность отводить 4, 8, или 32 Мб под видеопамять

  • Поддержка PC2700 памяти DDR SDRAM

• SiS 961

  • Встроенный ATA-66/100 контроллер

  • Встроенный USB 1.x контроллер (четыре порта)

• Realtek AC'97 аудио кодек

• Сетевой чип Realtek RTL8100B

• Чип аппаратного мониторинга WinBond M83697HF

Слоты расширения

• 3 PCI

• 1 CNR

BIOS

• Award BIOS с 2Mb Flash EEPROM

• Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

• Поддержка ACPI 1.0

• Возможность регулирования частоты FSB из BIOS

• Возможность установки BIOS в read-only режим

• Установка частоты FSB до 147 МГц

• Чтение показателей температур с двух датчиков

• Поддержка Suspend to RAM

Системная память

• Два 184-контактных DIMM слота для DDR SDRAM PC1600/PC2100/PC2700

• Асинхронная работа памяти и FSB

• Максимальный размер устанавливаемой памяти 2 Гб

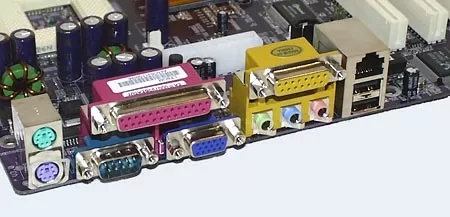

Порты ввода/вывода

• Два порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта

• Один EPP/ECP параллельный порт

• Один COM порт

• Один VGA порт

• Аудио порт (линейный вход, линейный выход, микрофонный вход, аналоговый вход с CD-ROM и игровой порт)

• Сдвоенный PCI IDE интерфейс с поддержкой Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • Дополнительные 2 USB порта

  • Аудио райзер

  • Wake On LAN (WOL)

  • Wake On Modem (WOM)

  • Два MOLEX коннектора для вентиляторов

Как видно, перед нами материнская плата, на которой уже установлены и видеокарта, и сетевая карта, и звук. Остаётся только добавить память и процессор - и компьютер заработает без единой платы расширения. Ну а если вы всё же хотите поставить какую-нибудь свою плату, то вам доступны лишь три PCI слота и никому не нужный CNR. Сперва может показаться, что двух DIMM слотов плате мало, но позвольте, ведь самые современные материнские платы на i845 под Pentium4 имеют два DIMM слота, так чего же вы хотите от дешёвой платы? Разъёмы ведь тоже денег стоят. Но самое, что называется, вызывающее - это отсутствие AGP порта. На плате уже установлена видеокарта, интегрированная в северный мост. Графическое ядро SiS315, не имеющее своей памяти и заимствующее её из ОЗУ. Мы знаем, что сам по себе SiS 315 может поддерживать до 128 Мб видеопамяти, однако из BIOS вы можете поставить видеокарте не более 32 Мб, чего вполне хватит для офисных приложений.

Беря плату в руки

На маленькой плате мало что может вместиться. С одной стороны, это плюс, ведь мы можем собрать на ней плоский компьютер, если поставим низкий кулер, а с другой стороны рано, или поздно, но возможностей её может оказаться мало. Ну что же? К тому времени L7SOM отработает все те небольшие деньги, которые вы за неё отдали.

Материнская плата Elitegroup L7SOM поставляется в коробке новой зеленоватой раскраски, под цвет AMD.

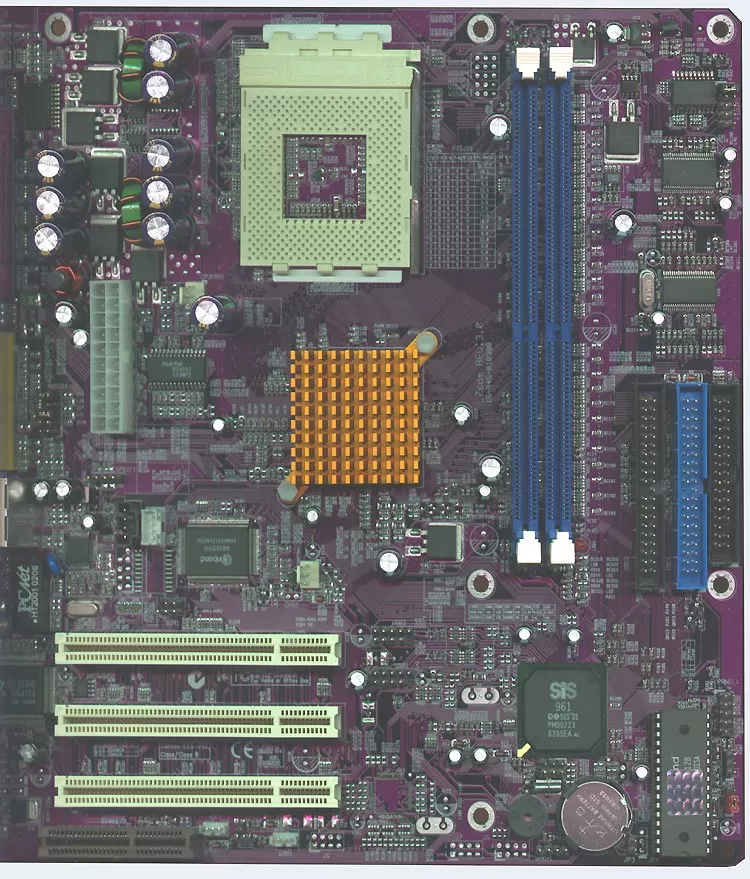

В коробке, кроме самой материнской платы, вы найдёте стандартный комплект шлейфов, инструкцию пользователя, компакт-диск с драйверами и утилитами и панельку в заднюю стенку корпуса компьютера. Сама же материнская плата в плане конструкции ничего нового из себя не представляет, но всё же если вам интересно рассмотреть её в подробностях - кликните на маленькую картинку внизу.

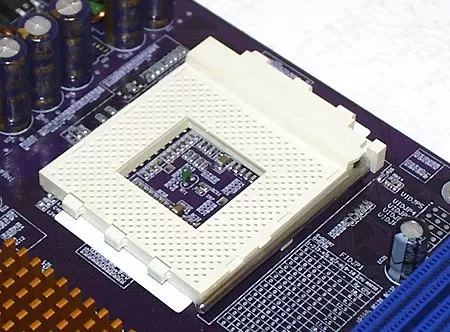

Ну что же? Раз мы имеем дело со стандартной, на первый взгляд, платой, то и начнём стандартно, сверху, с гнезда процессора. Здесь, по традиции, ECS разместила первый термодатчик для снятия температуры процессора. Гнездо расположено "вертикально" и рядом с ним на безопасном расстоянии нет никаких элементов, мешающих установке кулера.

Вокруг гнезда нет четырёх отверстий для крепления большого кулера, как рекомендует AMD, зато есть таблица установки множителя процессора джамперами. Ниже гнезда процессора установлен северный мост SiS 740. В отличие от предыдущих моделей, где SiS соединял северный и южный мосты в один чип, здесь снова произошло разделение. С одной стороны, это позволило создать три варианта ECS L7SOM, а с другой - представьте, если бы на материнской плате были бы и ATA-133, и USB 2.0 и FireWire сразу. Разве это было бы плохо? Но инженерам SiS виднее.

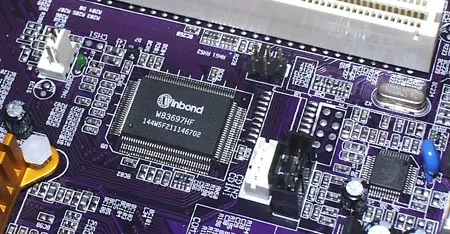

Чуть ниже северного моста установлен чип низкоуровневого контроллера WinBond WB83697HF. Этот чип отвечает за аппаратный мониторинг, он совмещает в себе контроллер клавиатуры, мышки, дисковода и много чего ещё. Он также может отвечать за картридер, поддержка которого заявлена на вебсайте компании Elitegroup, но в комплекте к материнской плате картридер не идёт, и даже более того - на плате отсутствует райзер для подключения картридера. Слева от этого чипа расположен Molex коннектор для процессорного вентилятора. Всего на плате таких коннектора два - для кулера процессора и для системного вентилятора. Вообще-то мало, но с другой стороны, эту плату вообще можно рассматривать, как платформу для безвентиляторных компьютеров на базе процессоров AMD, а там они вообще ни к чему.

Справа от чипа Winbond установлены звуковые аналоговые входы с CD-ROM. Компания Elitegroup всегда чётко следила, чтобы на её материнских платах были установлены MPU коннекторы для обоих стандартов - Sony/Panasonic. И здесь они ничему не мешают. А ещё правее от них располагается тот самый AC'97 кодек. Материнская плата L7SOM может выдавать только обычный двухканальный стереозвук, и это можно поставить ей в вину, ведь для получения четырёхканального звука придётся задействовать один из трёх PCI слотов, которых итак может не хватить.

Слева от PCI слотов установлен чип сетевой карты производства Realtek. Такая сеть уже стала почти что стандартом для современных материнских плат, и к слову сказать, стандартом очень неплохим. Коннектор сети установлен прямо на материнской плате, как сейчас делают большинство производителей. Но если вам этой сети будет мало, или она покажется недостаточно быстрой, то при установке внешней сетевой карты вы сможете подключить её к WOL коннектору, чтобы запускать компьютер по локальной сети. Надо сказать, что при установке встроенных сетевых чипов на платы, производители в большинстве своём забывают про WOL/WOM коннекторы. ECS всегда устанавливает их на своих продуктах. Другое дело - пользуются ими покупатели, или нет?

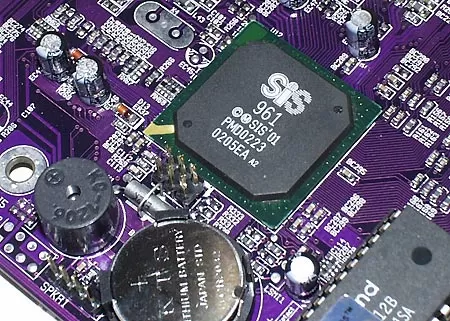

Справа от PCI слотов распаян южный мост SiS961. Самый обычный, самый дешёвый. Хотелось бы, конечно, поддержки ATA-133, но для этого придётся попотеть, ведь все платы L7SOM третьей версии отличаются только одной цифрой в обозначении - 3.1, 3.2, или 3.3, а продавцы компьютерного железа вряд ли будут обращать внимание на такие мелочи. Между северным и южным мостом проброшена специальная шина MuTIOL, обеспечивающая пропускную способность 1.2 Гб/с. К слову сказать, в BIOS материнской платы можно выбирать, какому устройству по какой шине передавать данные - по MuTIOL, или по стандартной PCI. Кстати, как вы можете видеть из фотографии, рядом с южным мостом установлен динамик, хотя выход на PC-Speaker всё же имеется.

Как обычно, платы ECS на чипсетах SiS получаются довольно широкими. Здесь разъёмы IDE шлейфов стоят справа, за DIMM слотами. А потому они не мешают установке плат расширения в свободные PCI слоты. И, возможно, первый PCI слот и немного будет закрыт при подключении дополнительных USB портов к райзерам на плате, но остальным точно ничего не помешает. В целом же, дизайн материнской платы можно назвать удачным. Относительно просторный и здесь не придётся сталкиваться с ситуацией, когда надо выбирать, что подключать в первую очередь и в какой слот. Конечно, CNR слот на любой материнской плате - это пустая трата места и денег, но возможно, кому-нибудь он и понадобится. А так даже отсутствие AGP порта не назовёшь недостатком - ведь плата низшего уровня и со встроенной видеокартой.
