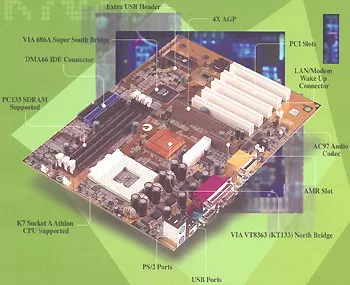

ECS K7VZM и K7VZA

Компания Elitegroup Computer Systems была основана в 1987 году. Это одна из первых фирм-производителей материнских плат и комплектующих для персональных компьютеров. Продукция ECS отвечает требованиям современных стандартов, но не смотря на это, не обладает высокой ценой. ECS выпускает материнские платы для ATX, MicroATX, Flex ATX корпусов и т.д. На тестирование к нам в лабораторию попали материнские платы K7VZM и K7VZA.

Серия материнских плат K7VZx выпускается на платформе Socket A, с использованием набора чипов VIA KT133. Платы этой серии поддерживают процессоры Duron и Thunderbird с частотой до 1500 МГц. Последняя буква M, или A в обозначении платы означает использование Micro ATX, или ATX формата.

Комплект поставки

• Материнская плата (K7VZM, или K7VZA)

• Шлейф IDE ATA-66

• Шлейф FDD

• Инструкция на английском языке

• Компакт-диск с драйверами и утилитами

Характеристики

Система

• Платформа: Socket A

• Процессоры: Duron, Thunderbird с частотой FSB 100 МГц

• Четырёхслойная печатная плата формата MicroATX 244x220 мм для K7VZM и ATX 304x220 мм для K7VZA

Чипы

Обе платы имеют абсолютно одинаковый набор чипов.

• VIA VT8363 (KT133) и VT82C686A

  • Поддержка AGP 4x

  • Встроенный контроллер ATA-66

  • Встроенный аппаратный мониторинг

• Avance ALC100 AC'97 аудио кодек

• RealTek 8139C LAN chip (optional) - для K7VZM

Для материнской платы K7VZM возможна установка сетевого чипа от Realtek.

Слоты расширения

BIOS

• Award BIOS с 2Mb Flash EEPROM, встроенные возможности Phoenix BIOS в материнской плате K7VZA.

• Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

• Поддержка ACPI 1.0

• Возможность установки BIOS в read-only режим

• Возможность регулирования частоты FSB из BIOS

• Поддержка частот 100, 102, 104, 106, 107, 108, 109, 110, 111 и 112 МГц

• Поддержка Suspend to RAM

• Опциональная установка антивирусного комплекта Guard Master

Системная память

Порты ввода/вывода

• Два порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта

• Один EPP/ECP параллельный порт

• Два COM порта

• Аудио порт (линейный вход, линейный выход, микрофонный вход, аналоговый вход с CD-ROM и игровой порт)

• Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • IrDA

  • Дополнительные IR / клавиатура / мышь

  • Дополнительные микрофонный вход и линейный выход

  • Wake On Modem (WOM)

  • Wake On LAN (WOL) - на плате K7VZA

  • Два MOLEX коннектора для системного и процессорного вентиляторов

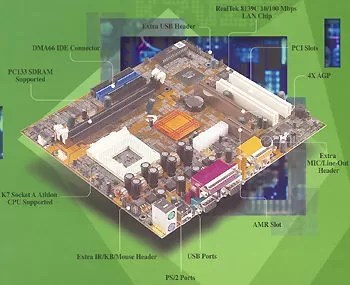

Посмотрим чуть подробнее на некоторые характеристики этой платы. Перед нами творение инженеров Elitegroup, представляющее собой плату на VIA KT133. И первое, на что стоит обратить внимание - это опциональная установка сетевого чипа RealTek 8139C на плате K7VZM. Во всех рекламных буклетах написано, что сетевой чип устанавливается на этой карте, однако, в нашем варианте он отсутствует.

Следующий момент - встроенный в южный мост VIA VT82C686A звук. На обоих платах данный звук реализуется при помощи установленного кодека Avance ALC100 от Realtek, то есть, ждать чего-то сверхъестественного от этого звука не стоит.

Что же касается процессоров, то обе платы поддерживают Thunderbird с частотой до 1500 МГц. Этот процессор потребляет значительный ток, превышающий 35 А. И совместимость с такими процессорами определяется не столько возможностями BIOS, сколько возможностями блока питания процессора на материнской плате, который должен иметь хорошую устойчивость и способность питать даже такие мощные процессоры.

Следующий интересный момент - BIOS платы. Elitegroup не встраивает в свои материнские платы возможности изменять напряжение и коэффициент умножения процессоров. Это существенно сокращает возможности по разгону процессоров, но взамен ECS предоставила 10 установок частот процессора. Зато в материнской плате K7VZA BIOS имеет элементы Phoenix, что делает процесс загрузки компьютера более весёлым. Также там имеется функция антивирусного сканирования, не реализованная в нашем варианте плат.
