ECS K7S5A2

Беря плату в руки

Недорогая материнская плата имеет очень простой дизайн. Прежде всего, надо обратить внимание на её линейные размеры - ширина 244 мм. Это означает, что плата может не поместиться в некоторые Mini-ATX корпуса, имеющие ширину 18-19 См. В них плата просто упрётся в привод CD-ROM, винчестер, или дисковод. Но всё же одно преимущество от такой ширины несомненно есть.

Вокруг процессорного гнезда имеется столько много свободного места, что на процессор легко устанавливаются любые кулеры, даже такие гиганты, как SwifTech MC462.

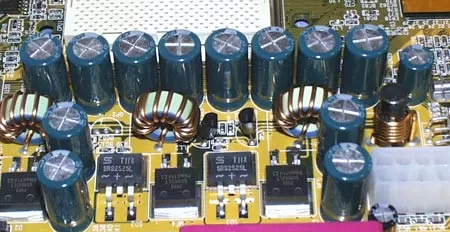

Возле процессорного гнезда установлен блок питания материнской платы. Я был немного удивлён, потому что это не тот самый блок питания, которым так гордилась ECS, не та конфигурация, что была в K7AMA, K7VZM и K7VZA. И хотя блок питания обеспечивал спокойную работу процессора Athlon 1133 с установленным на него семиваттным кулером PowerCool PCH137, я всё же не могу сказать, на какой максимальный процессор рассчитана материнская плата.

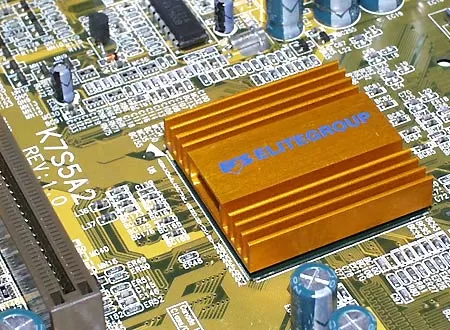

Единственный системный чип - SiS735 скрыт приклеенным радиатором,  так что взглянуть на него не удастся. Так как дизайн материнской платы очень "просторный", то системный чип расположен на достаточном расстоянии и от модулей памяти, и от процессора, и от видеокарты, так что термическому влиянию он вряд ли будет подвержен. А так как SiS735 вообще считается очень холодным чипом, то в случае с нашей платой, K7S5A2, можно сказать, что установка пассивного радиатора, возможно даже излишняя. Ну да это стандарт. Не будем устраивать полемику по этому поводу.

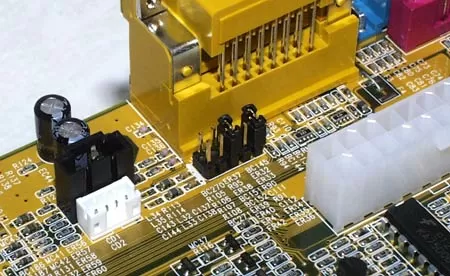

Материнская плата имеет обычный AGP порт, без всевозможных защёлок и расширений. Слева отнего, возле портов материнской платы установлены два аналоговых входа с CD-ROM.

Рядом с ними, возле геймпорта материнской платы распаян райзер J2, назначение которого не описано ни в руководстве пользователя, ни в каких-либо других источниках. Поэтому лучше всего оставить его в таком положении, как он есть.

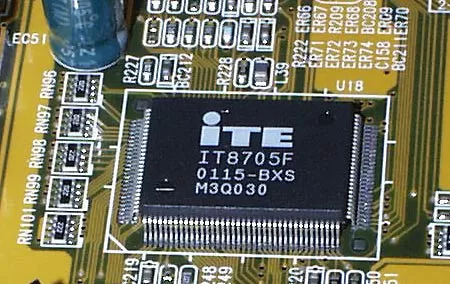

Справа от среднего PCI слота установлена микросхема ITE IT8705F, отвечающая за аппаратный мониторинг. Теоретически, этот чип позволяет программно регулировать частоту вращения вентиляторов, но практически настроить это получается далеко не на всех материнских платах.

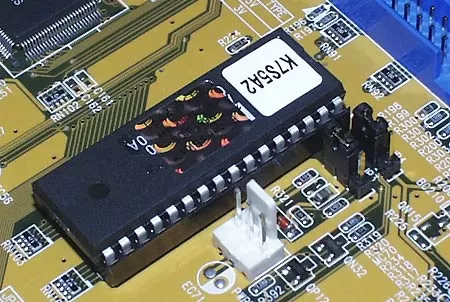

Ниже расположена батарейка BIOS, два коннектора Wake On LAN и Wake On Modem, возле которых стоит один джампер очистки CMOS. И раз уж мы заговорили про BIOS, то надо сказать, что на плате установлены ещё два очень интересных джампера. Оба они располагаются возле микросхемы BIOS.

Один из них устанавливает BIOS в read-only режим, чтобы защитить его от посягательств вирусов, или кривых рук пользователей, а другой джампер... Внимание! Меняет напряжение микросхемы Flash ROM между 5В и 3.3В. По умолчанию у нас было установлено напряжение 5В. Интуиция подсказывает мне, что лучше этот джампер не трогать. Потому что на других материнских платах по умолчанию может быть установлено 3.3В, а установка 5В может легко повредить микросхему Flash ROM.

Шлейвы IDE, дисковода, а также райзеры для подключения инфракрасного порта, индикаторов и кнопок размещены так, что делают возможной установку длинных плат расширения только в два слота PCI и в слот AGP.

На материнской плате, в духе ECS установлено два температурных датчика, один из которых припаян в гнезде процессора, а другой - возле чипа аппаратного мониторинга. На плате есть один светодиодный индикатор, говорящий о том, что слоты памяти находятся под напряжением. Кроме перечисленных джамперов, на плате имеется ещё один, разрешающий Power-Up с клавиатуры. Есть ещё одна пара контактов возле USB райзера, маркированная как J1, Panel 1, про которую не знает вообще никто. Но достаточно вертеть плату в руках. Пришло время задать ей жару в наших тестах.
