ECS K7S5A2

Компания Elitegroup Computer Systems выпускает Low-End материнские платы.  На сегодняшний день ECS является крупнейшим в мире поставщиком материнских плат и успешно соперничает с Asus. Именно поэтому компании удалось совместно с Asus скупить практически всю партию системных чипов SiS 735, создающих DDR платформу для процессоров Socket A. Чип SiS 735 на сегодня является экзотикой один производитель выпускает слишком дорогие материнские платы, на которые не хватает денег, а другой - слишком дешёвые материнские платы, которые покупать домой как-то страшно.

Продукция компании SiS как-то не приживается среди наших пользователей. Наверное, потому что ей просто не доверяют в силу не очень высокого качества её предыдущих чипсетов. Наверное, связано это с тем, что SiS - чуть ли не единственная компания, воспринимающая интеграцию по-своему. То есть, одной из побочных задач SiS является встраивание в системный чип всего, что только можно придумать. Естественно, на первый план ставится совмещение в одной упаковке северного и южного мостов материнской платы, за счёт чего снимается ограничение пропускной способности шины между южным и северным мостами. Напомню, что раньше это было 133 Мб для PCI, а сейчас - 266 Мб для V-Link, использующейся в самых часто встречаемых DDR чипсетах - VIA KT-266.  Сегодня мы рассмотрим материнскую плату ECS K7S5A2 на системном чипе SiS735. Но сначала, давайте глянем на то, что есть, а чего нет в самом системном чипе, благо он тут один.

Та часть микросхемы, которую можно было бы назвать северным мостом, поддерживает частоту системной шины EV6 100 и 133 (200 и 266 DDR) МГц. По отношению к памяти чип можно назвать универсальным - поддерживается SDRAM PC100/PC133 (про PC66 не будем) и DDR SDRAM PC1600/PC2100. В будущих ревизиях чипа будет поддержка PC2700, или как правильней - DDR333, работающей на 166(333) МГц. Как и во всех современных системных чипах поддерживается асинхронная работа шины памяти и процессора. То есть, на Duron, работающий на 100 МГц FSB можно установить и PC133 и PC100 и даже PC1600 и PC2100. Аналогично с Athlon, использующим 133 МГц FSB. Общий объём устанавливаемой памяти - 1.5 Гб. Конечно, одновременно использовать SDRAM и DDR SDRAM не получится. В будущих ревизиях SiS735, возможно, мы увидим AGP 8x, а сейчас только AGP2x/4x, хотя нам пока большего и не нужно. Южная часть микросхемы поддерживает ATA33/66/100, шесть USB портов, имеет 10/100Mb BaseT Ethernet и 10Mb. HomePNA сетевой контроллер, модемный интерфейс.. Встроенного LPC S/IO контроллера и аппаратного мониторинга в чипе SiS735 нет. Его роль используют внешние чипы. Зато SiS735, как и большинство современных системных чипов для среднего потребителя имеет встроенный звук, реализуемый посредством внешнего AC'97 кодека, контроллер 6 USB. Северная и южная часть соединяются внутри чипа при помощи высокоскоростного протокола MuTIOL, обеспечивающего пиковую пропускную способность в 1.2 Гб/с. В обычном чипсете, состоящем из северного и южного мостов, периферийные устройства работают с южным мостом, который по шине передаёт данные в северный мост. Так как здесь оба моста представляют конструктивно одно целое, то SiS735 работает параллельно с каждым устройством, будь то PCI, USB, или ATA девайс, - каждый из них имеет свой поток для работы с системным чипом.

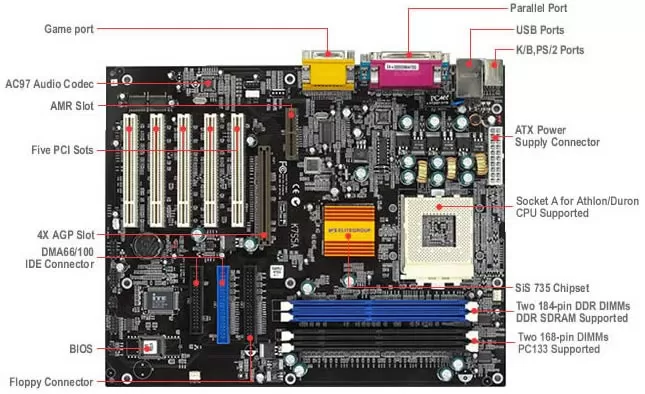

Наверное, на этом разговоры про SiS735 мы закончим и перейдём непосредственно к материнской плате. На SiS735 выпускается очень мало плат. Сама компания EliteGroup Computer Systems выпускает две материнских платы - K7S5A и K7S5A2. Первая считается полноценной платой, использует гетенакс чёрного цвета и имеет встроенную сетевую карту. Это материнская плата, которая продаётся Retail и поставляется как основной продукт на SiS735.

Вторая - K7S5A2 является обрезанным вариантом первой платы, и уже, как дешёвое решение, собирается на печатной плате жёлтого цвета, не имеет сетевой карты, да и вообще ничего лишнего. На сайте ECS на момент написания обзора не было ни слова про эту материнскую плату.

EliteGroup не очень-то озабочена написанием BIOS для этой платы, поэтому производительность K7S5A2 чуточку ниже, чем у своего старшего брата. Да и возможностей в BIOS меньше, особенно всего, что связано с производительностью памяти. Дизайн A2 также отличается от A. Ну и самое интересное, то что к плате K7S5A2 не существует руководства пользователя. ECS использует мануал от K7S5A, который во многом подходит и к этой плате, учитывая то, что про инсталляцию этой материнской платы вообще почти ничего не сказано, так как всё устанавливается автоматом, а большая часть мануала посвящена программному обеспечению.

Комплект поставки

• Материнская плата K7S5A2

• Шлейф IDE ATA-100

• Шлейф FDD

• Инструкция на английском языке к плате K7S5A

• Компакт-диск с драйверами и утилитами

Характеристики

Система

• Платформа: Socket A

• Процессоры: Duron, Thunderbird с частотой FSB 100 и 133 МГц

• Четырёхслойная печатная плата формата ATX 304x244 мм

Чипы

• SiS735 с интегрированным северным и южным мостом

• ITE8705F LPC I/O контроллер

• Avance ALC201A AC'97 аудио кодек

Слоты расширения

• 1 AGP 1x/2x/4x

• 5 PCI 32-bit

• 1 CNR

BIOS

• Award BIOS с 2Mb Flash EEPROM

• Поддержка Plug&Play 1.0 A, APM 1.2, Multi Boot, DMI

• Поддержка ACPI 1.0

• Поддержка Suspend to RAM

• Trend ChipAway Virus - защита от вирусов

Системная память

• Два 168-контактных слота DIMM для SDRAM модулей PC100/PC133

• Два 184-контактных слота DIMM для DDR SDRAM модулей PC1600/PC2100

• Поддержка шины 100/133 МГц шины памяти

• Максимальный объём устанавливаемой памяти - 1 Гб

Порты ввода/вывода

• Два порта для IDE устройств

• Один порт для FDD

• Коннекторы PS/2 для клавиатуры и мыши

• Два USB порта

• Один EPP/ECP параллельный порт

• Два COM порта

• Аудио порт (линейный вход, линейный выход, микрофонный вход, аналоговый вход с CD-ROM и игровой порт)

• Сдвоенный PCI IDE интерфейс с поддержкой PIO Mode 4, DMA Mode 2, Ultra DMA 33/66/100, поддержка до четырёх IDE устройств

• Дополнительные контакты на плате:

  • IR

  • Wake On Modem (WOM)

  • Wake On LAN (WOL)

  • Три MOLEX коннектора для системных и процессорного вентиляторов

  • Два MPU коннектора аналоговых входов с CD-ROM.

Если не считать двадцати пяти сантиметров в ширину, эту материнскую плату вполне можно назвать стандартной. Переходная модель сочетает в себе и SDR SDRAM и DDR SDRAM слоты DIMM. Вообще, когда появляется новая память, вполне оправдано появление материнских плат, поддерживающих как новую, так и старую память. Так было, когда только появлялась память в формате DIMM, да и чуть позже, когда она была очень дорогой. Так и сейчас дешёвая материнская плата пригодиться тем, кто покупает систему в надежде позже установить в неё DDR память. Сама материнская плата за счёт одного чипа SiS735 имеет более простую конструкцию, чем обычные с северным и южным мостом. Но более подробно с конструкцией мы познакомимся дальше.
