Compucase 6CJ2BS - новый взгляд на компьютерный корпус среднего класса

Введение

Если вы готовы потратить 70$ за компьютерный корпус, то не рассчитывайте, что за эти деньги вам удастся приобрести топ-класс. Это будет корпус уровня выше среднего, со стальными стенками, не дребезжащий и не вибрирующий, добротно смотрящийся, с продуманным дизайном и тихий в работе. Вы всё ещё не сможете заводить знакомства, лишь называя модель вашего компьютерного корпуса, но смело сможете указывать его в личной подписи на форумах, лениво, но гордо показывать его друзьям и едва ли захотите расстаться с ним, когда ветер компьютерной моды подует в другую сторону. Именно такие корпуса чаще всего ставятся на настольные компьютеры топовых конфигураций, именно их наиболее старательно предлагают продавцы на компьютерных рынках. Ведь не каждый пользователь готов потратить целых 70$ за компьютерный корпус, и для многих это по-прежнему самый высокий уровень. Сегодня мы рассмотрим как раз один из таких корпусов от компании Compucase, модель 6CJ2BS.

Compucase - создатель корпусов

Компания Compucase входит в тройку крупнейших производителей корпусов и блоков питания в мире. Продукция Compucase широко известна в Европе и в настоящее время получает всё большее распространение в России. Компания имеет широкий ассортимент корпусов для ПК разных типов, в том числе Flex ATX, MicroATX, MidiTower и BigTower. Помимо этого, Compucase выпускает серверные корпуса форматов 1U, 2U и 4U, а так же блоки питания и различные аксессуары. В общем, можно сказать, что специалисты Compucase съели ни одну собаку на проектировании компьютерных шасси и для этой компании компьютерные корпуса и блоки питания - основное направление развития, что также немаловажно.

Compucase 6CJ2BS

Серия 6CJ2BS предназначена как решение для домашнего компьютера любой конфигурации, в том числе, собранного на процессорах Intel Pentium D. Эти стальные корпуса используют простую конструкцию шасси с удобным доступом к компонентам компьютера, но без съёмных корзин. О конструкции корпуса мы поговорим чуть позже, а пока что просмотрим его характеристики.

Характеристики Compucase 6CJ2BS

• Форм-фактор ATX

  • Поддержка материнских плат ATX, MicroATX

  • Совместимость с процессорами Prescott

• Тип корпуса - MidiTower

• Материал - сталь толщиной 0.8 мм

• Цвет - чёрный с серебристой лицевой панелью

• Лицевая панель

  • Тип - закрытая, с индивидуальными дверками отсеков

  • Фиксация дверок с помощью защёлок и магнитов

  • Два 3.5 мм гнезда (микрофонный вход, выход на наушники)

  • Два порта USB

  • Опциональная установка порта IEEE-1394a (FireWire)

• Доступ в корпус через съёмную боковую панель

• Отсеки расширения

  • 7 отсеков для плат расширения

  • 4 отсека для 5.25" устройств

  • 2 внешних отсека для 3.5" устройств

  • 4 внутренних отсека для 3.5" устройств

• Охлаждение

  • Посадочное место под 1 вентилятор 80x80 или 92x92 мм на лицевой панели

  • Посадочное место под 1 вентилятор 120x120 мм на задней панели

  • Встроенный воздуховод для кулера процессора (CAG 1.1)

• Размещение блока питания - в верхней части, горизонтально

• Возможность замыкания корпуса с помощью навесного замка

• Блок питания

  • HEC-350AR-PTF мощностью 350 Вт ATX 2.2

  • Passive PFC 0.99

  • Один вентилятор 80x80x25 мм с автоматической регулировкой скорости

  • 6 разъёмов 4-Pin PCPlug

  • 1 разъём ATX 20+4

  • 2 разъёма 4-Pin для FDD

  • 2 разъёма питания Serial ATA

• Размеры корпуса: 190x410x450 мм

• Вес корпуса: 5.8 Кг

Ну что же, как говорится - ни отнять, ни прибавить. Весьма сбалансированный по характеристикам корпус, с 4 отсеками для 5.25" устройств и 350-Ваттным блоком питания, оснащённым разъёмами питания Serial ATA и шестью разъёмами PCPlug. Суммарно в корпус Compucase 6CJ2BS можно установить 6 жёстких дисков, 4 оптических привода и 7 плат расширения. Правда, в этом случае блок питания придётся заменить - не хватит разъёмов.

Конструкция корпуса

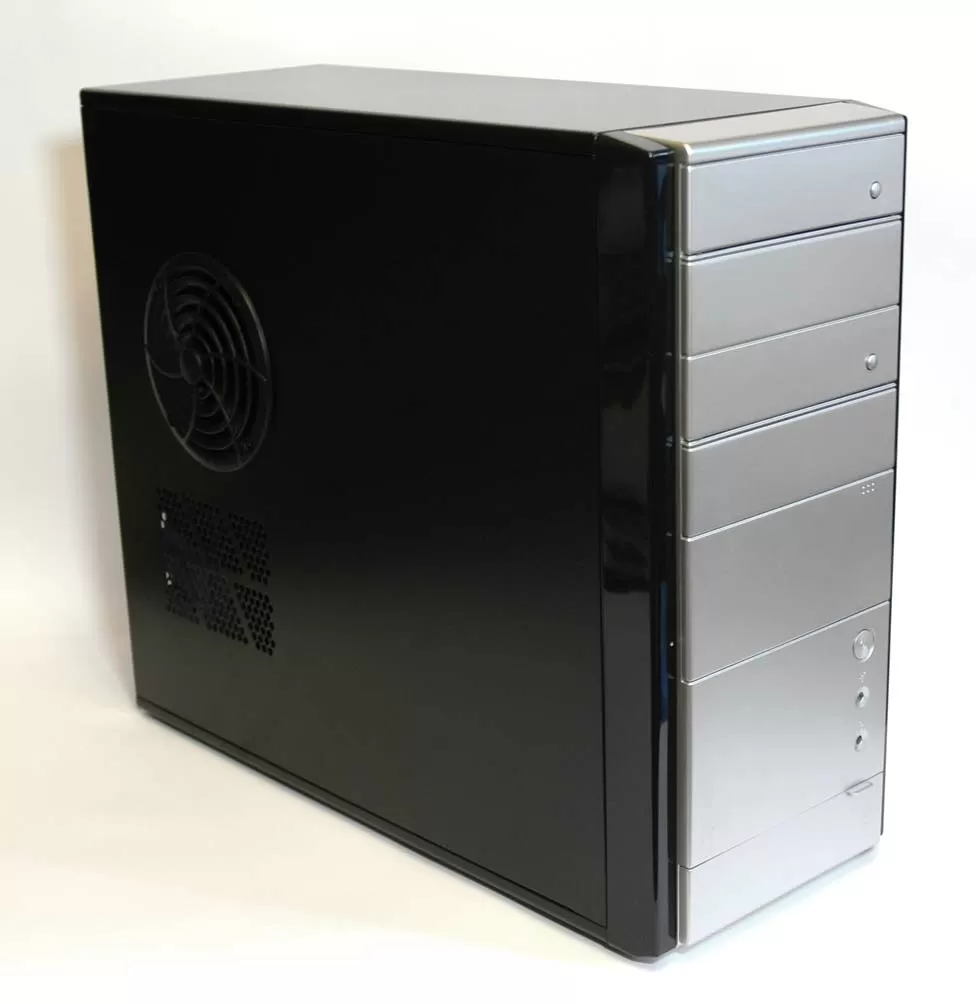

Чёрный корпус выглядит как литой - ни намёка на жесть, его стенки и шасси произведены из стальных листов толщиной 0.8 мм. При этом, вес корпуса составляет 5.6 Кг - не так уж и много для MidiTower, но при этом на четырёх пластиковых ножках он стоит весьма уверенно. Боковая крышка плотно прилегает к станине и не дребезжит, даже если по ней постучать отвёрткой.

Окантовка лицевой панели выполнена из блестящего чёрного пластика. Между воронёной чёрной сталью стенок корпуса и серебристой лицевой панелью она смотрится очень стильно, практически как лакированные подлокотники дорогого антикварного кресла. Сама лицевая панель выполнена закрытой, это значит, что оптические приводы, дисководы (если есть) и периферийные порты скрыты от посторонних глаз и попадания пыли. Вы можете установить оптические приводы любого цвета, и они не испортят дизайн корпуса.

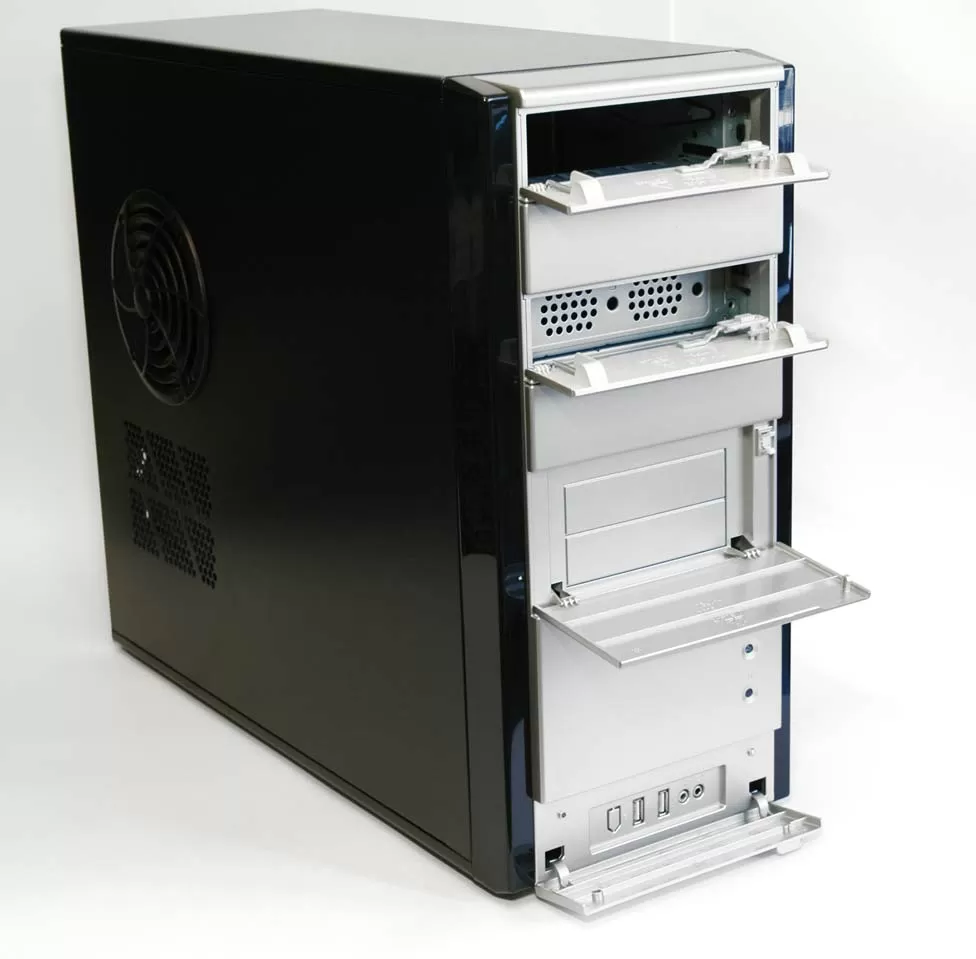

Сейчас редко кто устанавливает в компьютер больше двух 5.25" оптических приводов. Поэтому лицевая панель корпуса Compucase имеет лишь две открывающихся панельки для 5.25" отсеков. Ещё две панельки - стационарные, захотите установить в систему третий CD-RW привод - их придётся снять и распрощаться со стильным видом корпуса. Оба 3.5" отсека закрываются одной дверкой, но скорее всего вам не придётся её открывать - дисководы надёжно ушли в прошлое. В самом низу под дверкой скрыты два USB порта и два 3.5 мм гнезда микрофона и наушников. Эта дверка фиксируется на магнитиках.

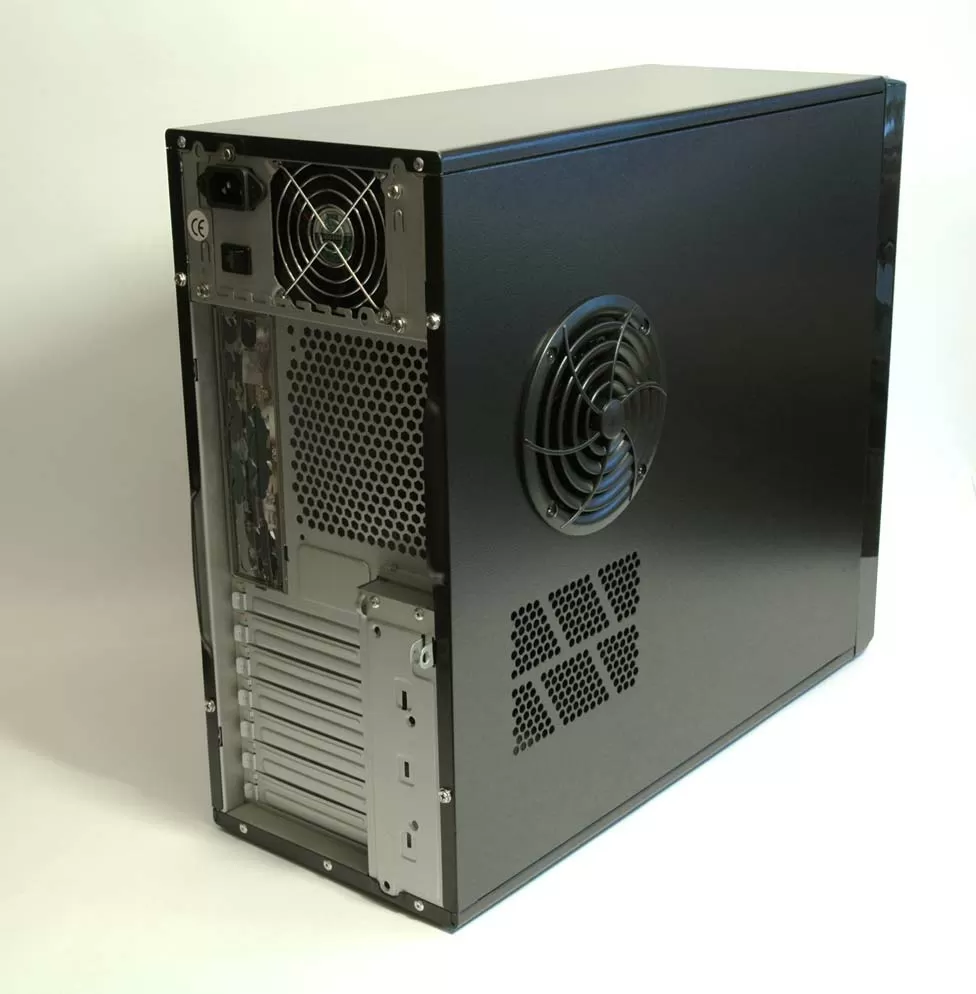

На левой стенке корпуса размещается прямоугольная вентиляционная решётка для доступа свежего воздуха к платам расширения. Над ней установлена круглая вентиляционная решётка воздуховода прямого доступа воздуха к процессорному кулеру по спецификации Chassis Air Guide 1.1 (CAG 1.1). Чуть ниже мы рассмотрим, что такое CAG 1.1 и почему современные компьютерные корпуса должны соответствовать этому стандарту.

На задней стенке установлена ещё одна вентиляционная решётка. На неё со внутренней стороны устанавливается 120-мм вентилятор. Снимем крышку корпуса и посмотрим на шасси изнутри.

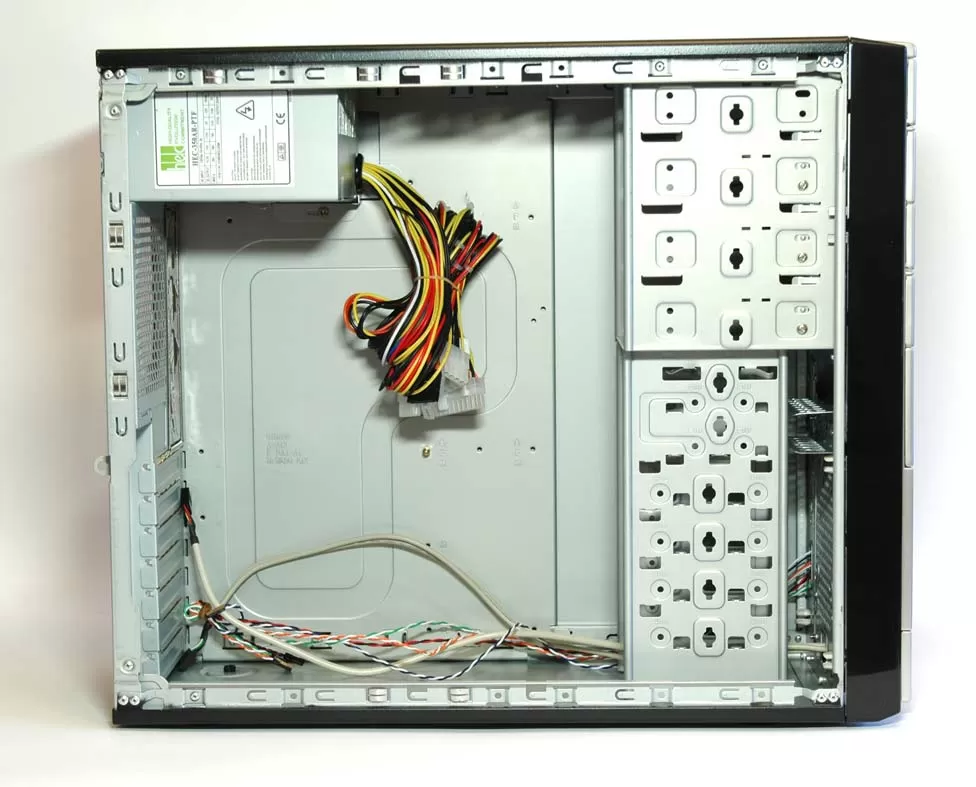

Как вы можете видеть, изнутри корпус выглядит проще, чем снаружи. Здесь места достаточно для того, чтобы разместить практически любую конфигурацию, и чтобы она чувствовала себя свободно и комплектующие не задыхались от нехватки воздуха. Посадочное место под вентилятор на задней стенке есть, но рамки для крепления без инструментов нет, хотя это никогда не было для нас проблемой. Обратите внимание на металлические изогнутые скобы на каркасе корпуса со стороны съёмной крышки. Они играют роль пружинок при установке левой стенки корпуса и не дают ей вибрировать и дребезжать.

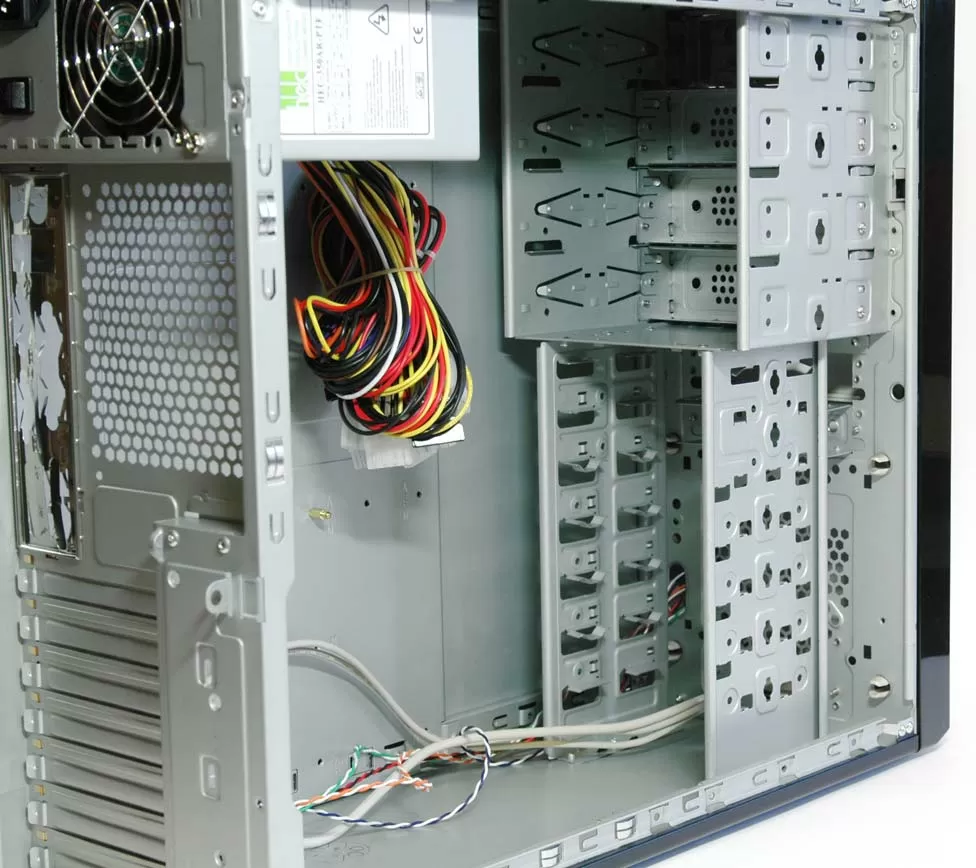

Установка жёстких дисков и оптических приводов производится на станину корпуса с помощью шурупов. Съёмных корзин для жёстких дисков здесь нет, что соответствует классу корпуса. Крепление оптических приводов производится с одной стороны шурупами, а с другой стороны они прижимаются подогнутыми язычками. Несмотря на то, что жёсткая фиксация приводов осуществляется лишь с одной стороны, она настолько же надёжна, как крепление всеми восемью шурупами.

Несмотря на то, что корпус позволяет устанавливать вентилятор и в передней части, под лицевой панелью, рассчитывать на эту возможность не следует. Прежде всего, потому что вентиляционная решётка спереди имеет очень неудобную конфигурацию, и при проходе через неё воздух будет сильно шуметь. Да и поставить вентилятор будет непросто - придётся снимать правую стенку корпуса, чтобы снять лицевую панель и закрепить с её стороны вентилятор. Но на лицевой панельке нет отверстий для забора воздуха из комнаты, а это значит, что вентилятору придётся закачивать его с нижней стороны и через щели и стыки, что негативно скажется на его производительности и уровне шума. Поэтому если вам захочется применить принудительное охлаждение жёстких дисков, лучше воспользоваться HDD-кулерами.

Chassis Air Guide 1.1

С выходом процессоров Prescott корпорация Intel решила снова поменять подход к охлаждению в компьютерах. Стандарт BTX, можно сказать, провалился и теперь надо решить, как охлаждать очень мощные процессоры в обычных корпусах. Все мы знаем, что воздух, проходя через компьютер, нагревается. И процессор играет в этом главную, но не единственную роль. Воздух так же нагревается жёсткими дисками, видеокартой, материнской платой и блоком питания. В итоге, когда он поступает на кулер процессора, он уже намного теплее комнатного. Специалисты Intel решили пересмотреть движение воздуха в компьютерном корпусе, чтобы охлаждать процессор непосредственно воздухом из вне, который не успел нагреться внутренними компонентами компьютера.

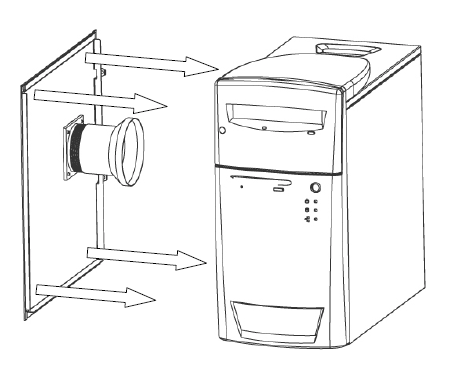

Для этого было решено сделать в левой стенке корпуса воздуховод, через который прохладный воздух поступал бы непосредственно к процессору. В этом воздуховоде нет вентиляторов - воздух поступает за счёт разницы давлений между пространством внутри компьютера и в помещении.

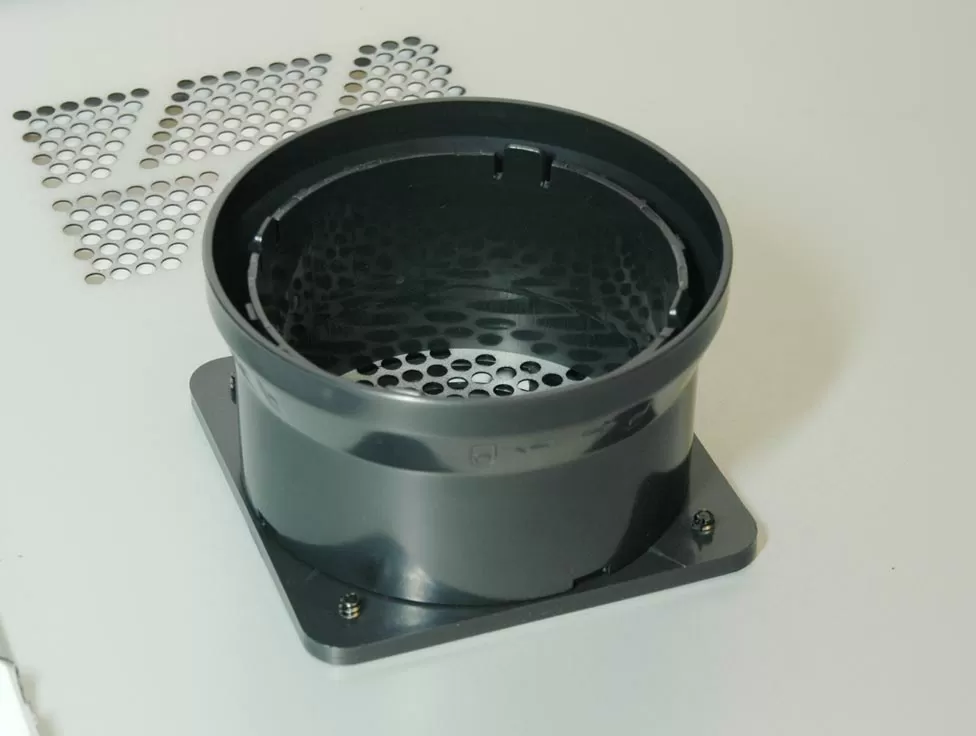

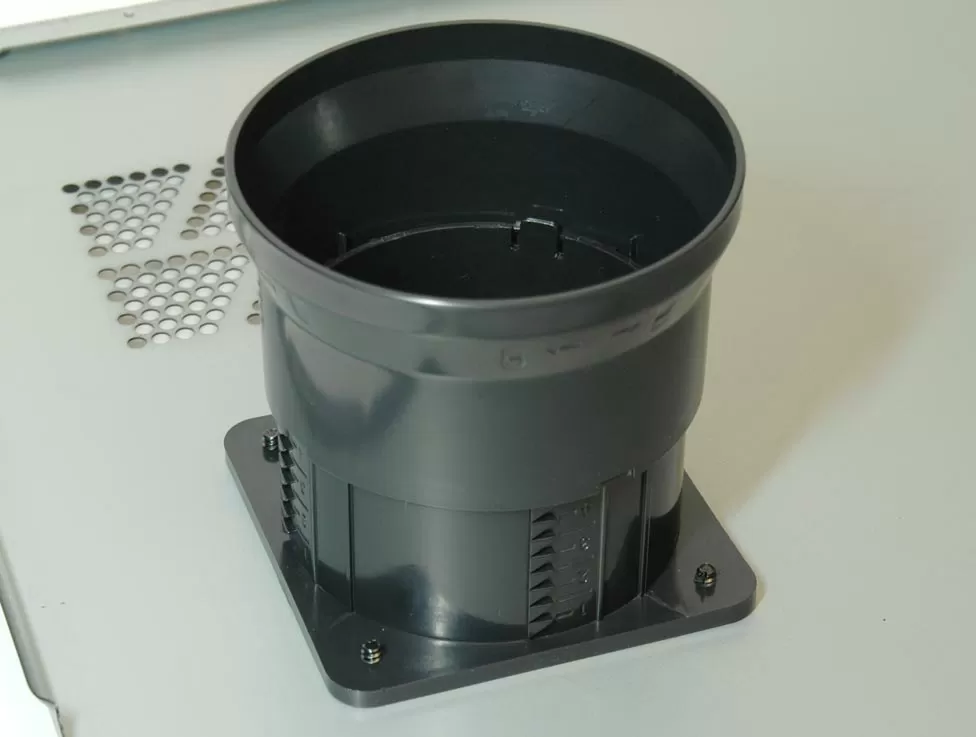

Воздуховод имеет телескопическую конструкцию, которая позволяет учитывать размеры CPU кулера. Как сказано в документации Intel, воздуховод должен находиться на расстоянии 12-20 мм над процессорным кулером. Естественно, его положение на крышке корпуса должно быть стандартным, чтобы учитывать положение процессорного гнезда на материнской плате. Вот, какой воздуховод установлен на крышке корпуса Compucase LX-6CJ2.

Он имеет пять положений высоты трубы и диаметр 74 мм и полностью соответствует стандарту Chassis Air Guide 1.1.

Блок питания

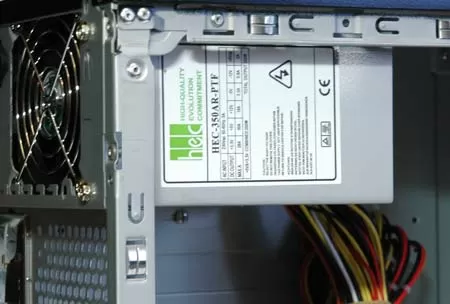

В корпусах Compucase 6CJ2BS, поставляемых на российский рынок, устанавливаются 350-Ваттные блоки питания HEC-350AR-PTF. Это достаточно качественные блоки с честной заявленной мощностью и пассивной компенсацией PFC. Они имеют один вентилятор размерами 80x80x25 мм с автоматической регулировкой скорости, благодаря чему работают довольно-таки тихо.

Подобного блока питания будет достаточно для компьютера начального и среднего уровня, но если вы захотите установить двухъядерный процессор Pentium D, или игровой Athlon FX, а может быть и мощную дорогую видеокарту, то БП придётся заменить.

Выводы

Если вы будете заказывать в фирме готовый компьютер, то смело можете выбирать корпус Compucase 6CJ2BS - он порадует вас своим красивым внешним видом, качеством подгона деталей и тишиной в работе. Тем более, что он совместим со стандартом Chassis Air Guide 1.1, а это значит, что мощному процессору в нём будет более комфортно, чем в обычном корпусе.

Но для серьёзных конфигураций 350-Ваттный блок питания, даже с честной мощностью, как у блоков питания HEC, не годится, а купить корпус Compucase 6CJ2BS без блока питания нереально. То есть, вы в любом случае заплатите за него, а потом заплатите за более мощный. Эта солидная прибавка к стоимости компьютера может вам не понравиться. Как и то, что установка фронтального вентилятора не продумана. Но это лишь в том случае, если вы будете разбираться с корпусом сами и сами же собирать в нём мощный компьютер. Если вы доверите эту задачу компании-сборщику, которая продаёт вам готовый компьютер, то наверняка он сам поставит все вентиляторы и возможно даже учтёт стоимость штатного БП при замене его на более мощный.

А если у вас уже есть компьютер и вы просто хотите купить ему хороший корпус, то я бы всё же рекомендовал вам переплатить 8-10$ за модель более высокого уровня, Compucase LX-7X31BS.

Мы благодарим компанию "SVEGA", официального дистрибьютора продукции Compucase в России за предоставленный корпус..

Михаил Дегтярёв (aka LIKE OFF)
03/07.2006
